计算机图形学-第一章

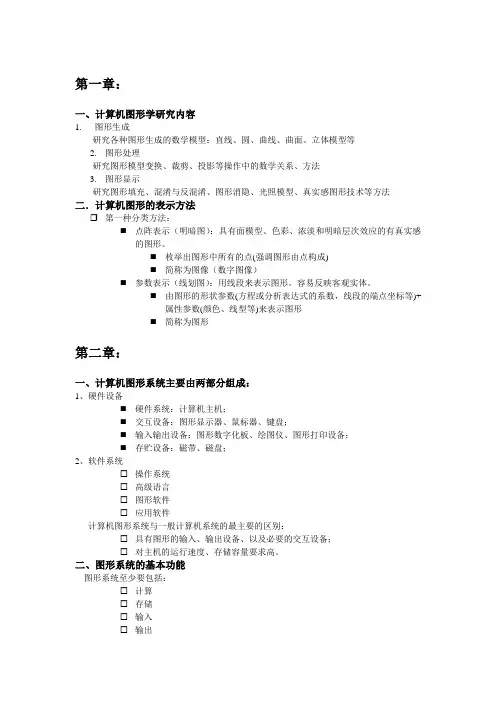

第一章：一、计算机图形学研究内容1. 图形生成研究各种图形生成的数学模型：直线、圆、曲线、曲面、立体模型等2.图形处理研究图形模型变换、裁剪、投影等操作中的数学关系、方法3.图形显示研究图形填充、混淆与反混淆、图形消隐、光照模型、真实感图形技术等方法二．计算机图形的表示方法❒第一种分类方法：⏹点阵表示（明暗图）：具有面模型、色彩、浓淡和明暗层次效应的有真实感的图形。

⏹枚举出图形中所有的点(强调图形由点构成)⏹简称为图像（数字图像）⏹参数表示（线划图）：用线段来表示图形。

容易反映客观实体。

⏹由图形的形状参数(方程或分析表达式的系数，线段的端点坐标等)+属性参数(颜色、线型等)来表示图形⏹简称为图形第二章：一、计算机图形系统主要由两部分组成：1、硬件设备⏹硬件系统：计算机主机；⏹交互设备：图形显示器、鼠标器、键盘；⏹输入输出设备：图形数字化板、绘图仪、图形打印设备；⏹存贮设备：磁带、磁盘；2、软件系统☐操作系统☐高级语言☐图形软件☐应用软件计算机图形系统与一般计算机系统的最主要的区别：☐具有图形的输入、输出设备、以及必要的交互设备；☐对主机的运行速度、存储容量要求高。

二、图形系统的基本功能图形系统至少要包括：☐计算☐存储☐输入☐输出对话等五项基本功能。

1、计算功能：包括计算、变换、分析等。

如直线、曲线、曲面的生成，坐标几何变换，线段、形体之间的求交、裁剪计算以及点的包含性检查等。

2、存储功能：包括各种形体的几何数据及形体之间的相互关系，可实现对有关数据的实时检索以及保存对图形的删除、增加、修改等信息。

3、输入功能：包括对所设计的形体的几何参数（例如大小、位置等）以及各种命令的输入。

4、输出功能：在显示屏上显示、在打印机、绘图仪等硬设备上输出。

5、对话功能：通过人机交互设备直接进行人机通信。

包括：定位、拾取、输入各种参数、命令，实现增、删、改等操作。

三、图形系统的分类1、以大型机为基础的图形系统超大容量的存储器，极强的计算功能，大量的显示终端，高精度、大幅面的硬拷贝设备，功能齐全的应用软件。

计算机图形学教案第一章：计算机图形学概述1.1 课程介绍计算机图形学的定义计算机图形学的发展历程计算机图形学的应用领域1.2 图形与图像的区别图像的定义图形的定义图形与图像的联系与区别1.3 计算机图形学的基本概念像素与分辨率矢量与栅格颜色模型图像文件格式第二章：二维图形基础2.1 基本绘图函数画点函数画线函数填充函数2.2 图形变换平移变换旋转变换缩放变换2.3 图形裁剪矩形裁剪贝塞尔曲线裁剪多边形裁剪第三章：三维图形基础3.1 基本三维绘图函数画点函数画线函数填充函数3.2 三维变换平移变换旋转变换缩放变换3.3 光照与材质基本光照模型材质的定义与属性光照与材质的实现第四章：图像处理基础4.1 图像处理基本概念像素的定义与操作图像的表示与存储图像的数字化4.2 图像增强对比度增强锐化滤波4.3 图像分割阈值分割区域生长边缘检测第五章：计算机动画基础5.1 动画基本概念动画的定义与分类动画的基本原理动画的制作流程5.2 关键帧动画关键帧的定义与作用关键帧动画的制作方法关键帧动画的插值算法5.3 骨骼动画骨骼的定义与作用骨骼动画的制作方法骨骼动画的插值算法第六章：虚拟现实与增强现实6.1 虚拟现实基本概念虚拟现实的定义与分类虚拟现实技术的关键组件虚拟现实技术的应用领域6.2 虚拟现实实现技术头戴式显示器（HMD）位置追踪与运动捕捉交互设备与手势识别6.3 增强现实基本概念与实现增强现实的定义与原理增强现实技术的应用领域增强现实设备的介绍第七章：计算机图形学与人类视觉7.1 人类视觉系统基本原理视觉感知的基本过程人类视觉的特性和局限性视觉注意和视觉习惯7.2 计算机图形学中的视觉感知视觉感知在计算机图形学中的应用视觉线索和视觉引导视觉感知与图形界面设计7.3 图形学中的视觉错误与解决方案常见视觉错误分析避免视觉错误的方法提高图形可读性与美观性第八章：计算机图形学与艺术8.1 计算机图形学在艺术创作中的应用数字艺术与计算机图形学的交融计算机图形学工具在艺术创作中的使用计算机图形学与艺术的创新实践8.2 计算机图形学与数字绘画数字绘画的基本概念与工具数字绘画技巧与风格数字绘画作品的创作与展示8.3 计算机图形学与动画电影动画电影制作中的计算机图形学技术3D动画技术与特效制作动画电影的视觉艺术表现第九章：计算机图形学的未来发展9.1 新兴图形学技术的发展趋势实时图形渲染技术基于物理的渲染动态图形设计9.2 计算机图形学与其他领域的融合计算机图形学与的结合计算机图形学与物联网的结合计算机图形学与生物医学的结合9.3 计算机图形学教育的未来发展图形学教育的重要性图形学教育的发展方向图形学教育资源的整合与创新第十章：综合项目实践10.1 项目设计概述项目目标与需求分析项目实施流程与时间规划项目团队组织与管理10.2 项目实施与技术细节项目技术选型与工具使用项目开发过程中的关键技术项目测试与优化10.3 项目成果展示与评价项目成果的展示与推广项目成果的评价与反馈重点和难点解析一、图像的定义与图像的定义，图形与图像的联系与区别1. 学生是否能够理解并区分图像和图形的概念。

详解计算机图形学的基本原理与应用计算机图形学是研究如何使用计算机生成、处理和显示图像的领域。

它结合了数学、物理学、计算机科学和工程学等多个学科的知识，广泛应用于游戏、电影特效、虚拟现实、工程设计和医学等领域。

本文将详解计算机图形学的基本原理和应用，并划分为以下几个章节进行讨论。

第一章：图像生成原理图像生成是计算机图形学最基础的原理之一。

其基本思想是通过数学表示和描述真实世界中的物体，并利用计算机算法将其转换为虚拟的图像。

图像生成主要包括三个方面的内容：建模、光照和渲染。

在建模方面，常用的方法有多边形网格建模和体素化建模。

多边形网格建模是将物体表面分割为许多小三角形或多边形，并利用顶点、边和面来描述物体的形状。

而体素化建模则是将物体划分为小的立方体单位，通过设置体素的属性来表示物体的形状和结构。

光照是指模拟光在场景中传播和交互的过程。

常见的光照模型有环境光、漫反射和镜面反射等。

环境光是描述场景中无处不在的弱光源，漫反射是模拟物体表面粗糙度对光的扩散和散射，而镜面反射则是模拟物体表面光滑程度对光的反射情况。

渲染是将建模和光照合并起来，生成最终的图像。

在渲染过程中，需要考虑光线的传播，物体的遮挡关系和光线与物体交互的效果等。

此外，还可以通过增加纹理、阴影和抗锯齿等技术提高图像的真实感。

第二章：图像处理和编辑图像处理和编辑是计算机图形学中的重要应用。

通过图像处理和编辑技术，可以对图像进行多种操作，如滤波、增强、修复和变形等。

常见的图像处理方法包括傅里叶变换、边缘检测、直方图均衡化和模糊处理等。

傅里叶变换是将一个函数或一个信号从时间域转换到频域的方法，可以用于图像的频域分析和滤波。

边缘检测是一种用于检测图像中物体边界的方法，常用的算子有Sobel算子和Canny算子。

直方图均衡化是对图像进行灰度级分布均衡，可以提高图像的对比度。

而模糊处理可以将图像中的细节模糊化，常用于图像降噪和图像特效的实现。

图像编辑主要包括图像的插入、删除、裁剪和合成等操作。

计算机图形学期末复习第一章绪论●名词解释：图形、图像、点阵法、参数法。

图形：是指能够在人的视觉系统中形成视觉印象的客观对象。

点阵法：是具有灰度或颜色信息的点阵来表示图形的一种方法，它强调图形有哪些点组成，这些点具有什么灰度或色彩。

图形包括哪方面的要素参数法：是以计算机所记录的图形的形状参数与属性参数来表示图形的一种方法。

把参数法描述的图形叫做图形；把点阵法描述的图形叫做图像。

●图形包括哪两方面的要素，在计算机中如何表示它们？图形的要素可以分为两类，一类是刻画形状的点、线、面、体等几何要素；另一类是反应物体本身固有属性，如表面属性或材质的明暗、灰度、色彩（颜色信息）等非几何要素。

在计算机中表示带有颜色及形状的图和形常用两种方法：点阵法和参数法。

●什么叫计算机图形学？分析计算机图形学、数字图像处理和计算机视觉学科间的关系。

计算机图形学是研究怎样利用计算机来显示、生成和处理图形的原理、方法、和技术的一门学科。

计算机图形学试图将参数形式的数据描述转换生成（逼真的）图像。

数据图像处理则着重强调图像之间进行变换，它旨在对图像进行各种加工以改善图像的视觉效果，计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术，它模拟对客观事物模式的识别过程，是从图像到特征数据对象的描述表达处理过程。

●有关计算机图形学的软件标准有哪些？标准有：计算机图形核心系统（GKS）及其语言联编、三维图形核心系统（GKS-3D）及其语言联编、程序员层次交互式图形系统（PHIGS）及其语言联编、计算机图形元文件(CGM)、计算机图形接口（CGI）、基本图形转换规范（IGES）、产品数据转换规范（STEP）等。

●试发挥你的想象力，举例说明计算机图形学有哪些应用范围，解决的问题是什么？近年来计算机图形学已经广泛地用于多种领域，如科学、医药、商业、工业、政府部门、艺术、娱乐业、广告业、教育和培训等。

第二章计算机图形系统及图形硬件●名词解释：刷新、刷新频率、像素点、屏幕分辨率、位平面、屏幕坐标系。

第一章计算机图形学概论1.计算机图形学研究的主要内容有哪些？研究图形图像的计算机生成、处理和显示2 .图形学中的图形特点是什么？图形图像有什么区别？图形主要是用矢量表示，图像则是由点阵表示3.计算机图形学发展的主要阶段包括哪些？字符显示->矢量显示->2D光栅显示->3D显示->新的计算机形式4.计算机图形学主要应用哪些方面？你对哪些领域比较熟悉？计算机辅助设计、可视化技术、虚拟现实、地理信息系统、计算机动画与艺术5.颜色模型分为面向用户和__面向设备__两种类型，分别是什么含义？颜色模型是一种在某种特定的上下文中对颜色的特性和行为解释方法。

6.解释三基色原理。

三基色：任意互不相关（任意两种的组合不能产生三种的另一种颜色）的三种颜色构成颜色空间的一组基，三基色通过适当的混合能产生所有颜色。

7.解释加色模型和减色模型的概念。

加色模型：若颜色模型在颜色匹配时只需要将光谱光线直接组合而产生新的颜色类型这种颜色模型称为加色模型，形成的颜色空间称为加色空间减色模型：若颜色模型在匹配是某些可见光会被吸收而产生新的颜色类型，这种颜色模型称为减色模型，形成的颜色空间称为减色空间。

8.RGB表示模型中（1,0,0）（1,1,1）（0,0,0）（0.5,0.5,0.5）分别表示什么颜色？红白黑灰第二章计算机图形的显示与生成1.有哪两种主流的扫描显示方式？光栅扫描随机扫描2.解释屏幕分辩率的概念。

荧光屏在水平方向和垂直方向单位长度上能识别的最大光点数称为分辨率3.CRT产生色彩显示有哪两种技术？分别进行解释。

电子束穿透法：用红—绿两层荧光层涂覆在CRT荧光屏的内层，而不同速度的电子束能穿透不同的荧光粉层而发出不同颜色的光。

荫罩法：在荧光屏每个光点处呈三角形排列着红绿蓝三种颜色的荧光点，三支电子枪分别对应三个荧光点，调节各电子枪发出的电子束强度，即可控制各光点中三个荧光点所发出的红绿蓝三色光的强度。

《计算机图形学》习题与解答第一章概述1. 试描述你所熟悉的计算机图形系统的硬软件环境。

计算机图形系统是计算机硬件、图形输入输出设备、计算机系统软件和图形软件的集合。

例如：计算机硬件采用PC、操作系统采用windows2000，图形输入设备有键盘、鼠标、光笔、触摸屏等，图形输出设备有CRT、LCD等，安装3D MAX图形软件。

2. 计算机图形系统与一般的计算机系统最主要的差别是什么？3. 图形硬件设备主要包括哪些？请按类别举出典型的物理设备?图形输入设备：鼠标、光笔、触摸屏和坐标数字化仪，以及图形扫描仪等。

图形显示设备：CRT、液晶显示器（LCD）等。

图形绘制设备：打印机、绘图仪等。

图形处理器：GPU（图形处理单元）、图形加速卡等等。

4. 为什么要制定图形软件标准？可分为哪两类？为了提高计算机图形软件、计算机图形的应用软件以及相关软件的编程人员在不同计算机和图形设备之间的可移植性。

图形软件标准通常是指图形系统及其相关应用系统中各界面之间进行数据传送和通信的接口标准，另外还有供图形应用程序调用的子程序功能及其格式标准。

5. 请列举出当前已成为国际标准的几种图形软件标准，并简述其主要功能。

（1）CGI(Computer Graphics Interface)，它所提供的主要功能集包括控制功能集、独立于设备的图形对象输出功能集、图段功能集、输入和应答功能集以及产生、修改、检索和显示以像素数据形式存储的光栅功能集。

（2）GKS(Graphcis Kernel System)，提供了应用程序和图形输入输出设备之间的接口，包括一系列交互和非交互式图形设备的全部图形处理功能。

主要功能如下：控制功能、输入输出功能、变换功能、图段功能、询问功能等。

6. 试列举计算机图形学的三个应用实例。

（1）CAD/CAM（2）VISC（3）VR.第二章光栅图形学1. 在图形设备上如何输出一个点？为输出一条任意斜率的直线，一般受到哪些因素影响？若图形设备是光栅图形显示器，光栅图形显示器可以看作是一个像素的矩阵，光栅图形显示器上的点是像素点的集合。

第一章计算机图形学和图形系统基本知识1.1 计算机图形学的概念计算机图形学（Computer Graphics）是研究怎样用数字计算机生成、处理和显示图形的一门学科。

图形的具体应用范围很广，但是从基本的处理技术看只有两类，一类是线条，如工程图、地图、曲线图表等；另一类是明暗图，与照片相似。

为了生成图形，首先要有原始数据或数学模型，如工程人员构思的草图，地形航测的判读数据，飞机的总体方案模型，企业经营的月统计资料等等。

这些数字化的输入经过计算机处理后变成图形输出。

下面是几个图形学中的基本概念：计算机图形：用计算机生成、处理和显示图形的学科；由几何数据和几何模型，利用计算机进行显示并存储，并可以进行修改、完善以及有关操作的过程；图象处理：将客观世界中原来存在的物体影象处理成新的数字化图象的相关技术；如CT扫描、X射线探伤等；模式识别：对所输入的图象进行分析和识别，找出其中蕴涵的内在联系或抽象模型；如邮政分检设备、地形地貌识别等；计算几何：研究几何模型和数据处理的学科，讨论几何形体的计算机表示、分析和综合，研究如何方便灵活、有效地建立几何形体的数学模型以及在计算机中更好地存贮和管理这些模型数据；1.2 计算机图形学的发展计算机图形学的研究起源于麻省理工学院。

从50年代初到60年代中，麻省理工学院积极从事现代计算机辅助设计／制造技术的开拓性研究。

1952年在它的伺服构实验室里诞生了世界上第一台数控铣床的原型。

1957年美国空军将第一批三坐标数控铣床装备了飞机工厂。

大型精密数控绘图机也同时诞生。

接着麻省理工学院发展了APT数控加工自动编程语言，这是目前国际上最通用的加工编程工具。

1964年孔斯（Steve Coons）在这里提出了用小块曲面片组合表示自由型曲面时使曲面片边界上达到任意高次连续阶的理论方法，此方法得到工业界和学术界的极大推崇，称之为孔斯曲面。

孔斯和法国雷诺汽车公司的贝齐埃（Pierre Bézier）并列被称为现代计算机辅助几何设计技术的奠基人。

计算机图形学第二版（陆枫）课后习题集第一章绪论概念：计算机图形学、图形、图像、点阵法、参数法、图形的几何要素、非几何要素、数字图像处理；计算机图形学和计算机视觉的概念及三者之间的关系；计算机图形系统的功能、计算机图形系统的总体结构。

第二章图形设备图形输入设备：有哪些。

图形显示设备：CRT的结构、原理和工作方式。

彩色CRT：结构、原理。

随机扫描和光栅扫描的图形显示器的结构和工作原理。

图形显示子系统：分辨率、像素与帧缓存、颜色查找表等基本概念，分辨率的计算第三章交互式技术什么是输入模式的问题，有哪几种输入模式。

第四章图形的表示与数据结构自学，建议至少阅读一遍第五章基本图形生成算法概念：点阵字符和矢量字符；直线和圆的扫描转换算法；多边形的扫描转换：有效边表算法；区域填充：4／8连通的边界／泛填充算法；内外测试：奇偶规则，非零环绕数规则；反走样：反走样和走样的概念，过取样和区域取样。

5.1.2 中点 Bresenham 算法（P109）5.1.2 改进 Bresenham 算法（P112）习题解答习题5（P144）5.3 试用中点Bresenham算法画直线段的原理推导斜率为负且大于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。

（P111）解： k<=-1 |△y|/|△x|>=1 y为最大位移方向故有构造判别式：推导d各种情况的方法(设理想直线与y=yi+1的交点为Q)：所以有： y Q-kx Q-b=0 且y M=y Qd=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M)所以，当k<0，d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。

d<0时，M点在Q点左侧（Q在M右），取右点 Pr(x i,y i+1)。

d=0时，M点与Q点重合（Q在M点），约定取右点 Pr(x i,y i+1) 。

所以有递推公式的推导：d2=f(x i-1.5,y i+2)当d>0时,d2=y i+2-k(x i-1.5)-b 增量为1+k=d1+1+k当d<0时,d2=y i+2-k(x i-0.5)-b 增量为1=d1+1当d=0时,5.7 利用中点 Bresenham 画圆算法的原理，推导第一象限y＝0到y＝x圆弧段的扫描转换算法（要求写清原理、误差函数、递推公式及最终画图过程）。
