反射棱镜原理
反射棱镜原理是一种光学原理，利用棱镜的表面折射和内部反射特性来使光线发生偏折和反射。
棱镜是由一系列平面或非平面的多边形面构成的光学元件。
在光线入射到棱镜表面时，根据折射定律，光线会发生折射现象，即光线从一种介质进入另一种介质时，其传播方向会发生改变。
不同类型的棱镜会根据其形状和材料的折射指数，使光线发生不同程度的折射。
当光线通过棱镜后，它们会在棱镜内部发生多次反射。
这是因为光线在从高折射率介质进入低折射率介质时，会发生总反射现象，即光线无法完全穿透介质界面，而是全部反射回高折射率介质。
这个过程被称为内部反射。
通过合理设计棱镜的形状和角度，可以实现光线的反射和偏折。
常见的反射棱镜有三角棱镜、正六棱镜、倒置棱镜等，它们都具有特定的工作原理和应用。
例如，在激光技术中，反射棱镜常用于激光束的偏转和分束。
总之，反射棱镜利用折射和内部反射的原理，能够使光线发生偏折和反射，为光学器件的设计和光路控制提供了重要的工具。
这种原理在光学、激光和通信等领域都有广泛的应用。

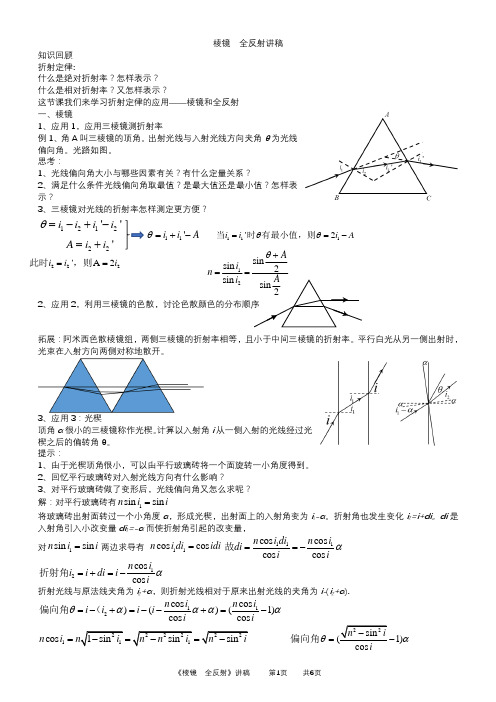

棱镜 全反射讲稿知识回顾 折射定律:什么是绝对折射率？怎样表示？ 什么是相对折射率？又怎样表示？这节课我们来学习折射定律的应用——棱镜和全反射 一、棱镜1、应用1，应用三棱镜测折射率例1、角A 叫三棱镜的顶角。
出射光线与入射光线方向夹角θ为光线偏向角。
光路如图。
思考：1、光线偏向角大小与哪些因素有关？有什么定量关系？2、满足什么条件光线偏向角取最值？是最大值还是最小值？怎样表示？3、三棱镜对光线的折射率怎样测定更方便？2、应用2拓展：阿米西色散棱镜组，两侧三棱镜的折射率相等，且小于中间三棱镜的折射率。
平行白光从另一侧出射时，光束在入射方向两侧对称地散开。
3、应用3：光楔顶角α很小的三棱镜称作光楔。
计算以入射角i 从一侧入射的光线经过光楔之后的偏转角θ。
提示：1、由于光楔顶角很小，可以由平行玻璃砖将一个面旋转一小角度得到。
2、回忆平行玻璃砖对入射光线方向有什么影响？3、对平行玻璃砖做了变形后，光线偏向角又怎么求呢？ 解：对平行玻璃砖有1sin sin n i i =将玻璃砖出射面转过一个小角度α，形成光楔，出射面上的入射角变为i 1-α。
折射角也发生变化i 2=i+di 。
di 是入射角引入小改变量di 1=-α而使折射角引起的改变量，22'A i i =+1212''i i i i θ=-+-11'i i A θ=+-111'2i i i Aθθ==-当时有最小值，则222'A 2i i i ==此时，则12sinsin 2sin sinAi n A i θ+==对1sin sin n i i =两边求导有 11cos cos n i di idi =111cos cos cos cos n i di n i di i iα==-故12cos cos n i i i di i iα=+=-折射角 折射光线与原法线夹角为i 2+α，则折射光线相对于原来出射光线的夹角为i-(i 2+α).112cos cos )()(1)cos cos n i n i i i i i i iθαααα=-+=--+=-偏向角（1cos n i ===(1)cos iθα=-偏向角例：如果一个物点到光楔的距离为S ，从光楔的另一侧观察，看到该物点位于何处？（该光楔折射率为n,顶角为α）解：物点P 发出两邻近光线，射到光楔AB 两点，由于光楔很薄，AB 两点又靠得很近，所以忽略了AB 两点间光楔厚度差。
关于棱镜的知识
在我们日常生活中，棱镜是一种常见的光学器件，具有许多有趣的特性和应用。
本文将介绍关于棱镜的知识，包括其结构、原理、种类和应用等方面的内容。
让我们来了解一下棱镜的结构。
棱镜通常由光学玻璃或其他透明材料制成，具有三个或更多个平面表面，这些表面被称为棱。
当光线通过棱镜时，会发生折射和反射现象，从而产生不同的光学效果。
接下来，我们来看一下棱镜的原理。
棱镜的工作原理基于光的折射和反射规律。
当光线从一种介质传播到另一种介质时，会发生折射现象，导致光线改变传播方向。
而当光线碰到棱镜的表面时，会发生反射现象，使光线改变传播方向。
根据棱镜的形状和功能，可以将其分为不同的种类。
常见的棱镜包括三棱镜、四棱镜、棱镜棱镜等。
每种类型的棱镜都具有特定的光学性质和用途，可以用于分光、偏振、色散等方面的实验和应用。
除了在实验室和科研领域中应用外，棱镜还有许多实际的应用价值。
例如，在光学仪器中，棱镜可以用来分离和合并光线，实现光的分光和合成。
在摄影和摄像领域，棱镜可以用来调节光线的入射角度和方向，实现不同的拍摄效果。
此外，棱镜还可以用于制作光学仪器、显微镜、望远镜等光学设备。
总的来说，棱镜作为一种重要的光学器件，具有广泛的应用领域和重要的科学研究价值。
通过深入了解棱镜的结构、原理、种类和应用，我们可以更好地理解光的行为规律和光学现象，进一步推动光学技术的发展和应用。
希望本文能够帮助读者对棱镜有更深入的了解，激发对光学科学的兴趣和探索。
全反射棱镜是最常用的一种光学元件，它可以将光束聚焦，反射，或
将它们分离。
它也可以改变光的方向。
全反射棱镜的基本原理是将一
个光束反射到另一个光束的面上，从而构成另一个光束。
在光学领域，全反射棱镜是一种具有多种用途的光学元件，它可以用
来定向反射光，定向，聚焦或分割光束。
它也可以用于调整光束的大
小和形状。
它可以制作出直射，斜射，或分径光束等。
全反射棱镜的工作原理是通过将一个光束反射到另一个光束的偏折面上，来构成一个新的光束。
当光从一个平面面板反射并通过全反射棱
镜时，光束就会受到全反射棱镜的影响而发生曲折。
棱镜有很多种类，它们的形状和结构也不尽相同。
其中一种是完全反
射棱镜，它是一种用来反射光的光学元件。
根据它们的结构，它们可
以将一个光束反射到到另一个光束上，而不会受到任何损耗。
它可以
让光在对象和背景之间清晰可见，同时还可以控制光线的大小和形状。
全反射棱镜也可以用来准确定位和定向光束，在激光制造和检测，太
阳能发电，网络通信，照度测量，光学成像，准直器等仪器和仪表的
光学系统中有着重要的应用。
总之，全反射棱镜是一种重要的光学元件，其基本原理是将一个光束
反射到另一个光束的偏折面上，构成新的光束，用来定向，控制和聚
焦光束，它在光学仪器中有着重要的应用。
M 1
M 2
位于与两平面反射镜交棱相垂直平面内的光线，不论它的入射光线方向如何，经两个平面反射镜各反射一次后的出射光线相对于入射光线的偏转角总是等于两平面反射镜夹角的它的偏转方向，则与反射面按反射次序由M 相同；
为了使两反射面之间的夹角不变，可将两个反射面做在同一块玻璃上，以代替一般的双平面反射镜组，这就构成了另一类常用的光学元件——反主截面
工作棱
五角棱镜及五角棱镜的展开
反射棱镜展开后是一块平行平板。
1
αβγ===121'
AC h h du =−=ACD ：111/'/CD AC u du u ==。
棱镜的原理、分类及⽤途推荐访问： 棱镜的⼀个显着特点是能够模仿作为⼀个平⾯镜系统，来模拟棱镜媒介中的光反射。
更换反射镜组件可能是最有⽤的棱镜应⽤，因为它们都折射或折叠光线和改变图像同位。
要实现类似单个棱镜的效果，通常需要使⽤多个反射镜。
因此，⽤⼀个棱镜来代替⼏个反射镜可减少潜在的校准错误，提⾼准确性和减少系统的规模和复杂性。
棱镜的发现 ⽜顿在1666年发现光的⾊散现象，⽽中国⼈在这⼀⽅⾯⼜领先于外国⼈。
中国⼈在公元10世纪，把经⽇光照射以后的天然透明晶体叫做“五光⽯”或“放光⽯”，认识到“就⽇照之，成五⾊如虹霓”。
这是世界上对光的⾊散现象的最早认识。
它表明⼈们已经对光的⾊散现象从神秘中解放出来，知道它是⼀种⾃然现象，这是对光的认识的⼀⼤进步。
⽐⽜顿通过三棱镜把⽇光分成七⾊，说明⽩光是由这七⾊光复合⽽成的认识早了七百年。
棱镜是透明材料制成的多⾯体，是重要的光学元件。
光线⼊射出射的平⾯叫侧⾯，与侧⾯垂直的平⾯叫主截⾯。
根据主截⾯的形状可分成三棱镜、直⾓棱镜、五⾓棱镜等。
三棱镜的主截⾯是三⾓形，有两个折射⾯，它们的夹⾓叫顶⾓，顶⾓所对的平⾯为底⾯。
根据折射定律光线经过三棱镜，将两次向底⾯偏折，出射光线与⼊射光线的夹⾓q叫做偏折⾓。
其⼤⼩由棱镜介质的折射率n和⼊射⾓i决定。
当i固定时，不同波长的光有不同的偏折⾓，在可见光中偏折⾓最⼤的是紫光，最⼩的是红光。
棱镜的作⽤ 1、常⽤数码设备：照相机、闭路电视、投影机、数码相机、数码摄录机、CCD镜头及各类光学设备。
2、科学技术：望远镜、显微镜、⽔准仪、指纹仪、枪械瞄准镜、太阳能转换器及各类测量仪器。
3、医疗仪器：膀胱镜、胃镜及各类激光治疗设备。
现代⽣活中，棱镜被⼴泛应⽤于数码设备、科学技术、医学仪器等领域。
⼀些光学实验也离不开棱镜。
消费者可以去当地光学仪器销售点进⾏购买。
当然，在互联⽹经济飞速发展的今天，我们也可以通过⽹络购物来买到所需要的东...查看全⽂与棱镜的发现|作⽤|制备相关⽂章棱镜的发现|作⽤|制备棱镜的分类棱镜的分类推荐访问： 棱镜共有四种主要类型：⾊散棱镜、偏转或反射棱镜、旋转棱镜和偏移棱镜。
小学科学15认识棱镜（讲义）小学科学15认识棱镜棱镜是一种光学仪器，它可以把光线分解成不同颜色的光谱。
在我们日常生活中，我们可以经常看到棱镜的应用，比如彩色玻璃窗、彩色图画等。
在本次课程中，我们将学习有关棱镜的定义、作用以及它是如何将光线分解成不同颜色的光谱的。
一、棱镜的定义棱镜是由一个或多个透明材料制成的三棱形（或更多角度的多棱形），在光学中用作折射光线或将光线分解为其波长。
棱镜常由玻璃或塑料制成，光线从它的一面射入，通过折射进入另一面。
二、棱镜的作用1. 折射：当光线进入棱镜时，由于光速改变，光线会发生折射，也就是改变方向。
这是因为光在不同介质中传播时，速度与折射率有关。
棱镜的形状和材料决定了光线折射的角度。
2. 分解光谱：最有趣的是，棱镜可以将白光分解成不同的彩色光谱。
我们知道，白光实际上是由各种不同波长的光组成的，即是由七种不同颜色的光混合而成。
当白光进入棱镜时，不同波长的光被折射的程度不同，使光谱色彩分离出来。
三、棱镜分解光谱的过程1. 白光进入棱镜：当白光进入棱镜时，它以一定的速度通过棱镜的上表面。
在进入棱镜之前，光线是直线传播的，也就是说，它并没有发生偏折。
2. 折射现象：当光线通过棱镜的上表面时，它会发生折射。
这是因为在光线从空气（折射率为1）进入折射率较高的玻璃（折射率约为1.5）时，光线会改变传播方向。
这是导致光线偏折的原因。
3. 光线分解：一旦光线通过了棱镜的上表面，它会继续在棱镜中传播，但由于它由空气进入玻璃中，再从玻璃转回空气时，光线再次发生折射。
不同波长的光在折射过程中偏折的程度不同，因此它们被分解成不同的颜色。
4. 光谱的形成：由于光线分解的原因，一束白光在经过棱镜后会被分解成七种不同颜色的光谱，即红、橙、黄、绿、蓝、靛、紫。
这些颜色按照一定的顺序排列，我们常常用「红橙黄绿青蓝紫」来记忆。
四、棱镜应用1. 光谱分析：棱镜可以用于光谱仪等仪器中，帮助科学家们分析光的成分。

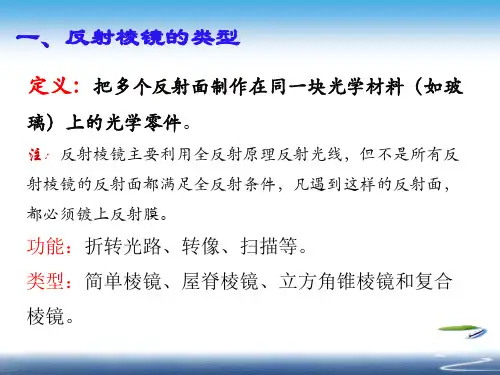

§3.3 反射棱镜反射棱镜：将一个或多个反射面磨制在同一块玻璃上的光学元件。
作用：折转光路、转像、倒像和扫描等一、名词解释棱镜的光轴：棱镜光轴为折线。
光轴的折射次数=棱镜反射面数棱：工作面间的交线。
主截面：垂直于棱线的平面。
光轴位于主截面内——光轴截面二、反射棱镜的类型四类：简单棱镜、屋脊棱镜、立方角锥棱镜和复合棱镜。
1.简单棱镜1）一次反射棱镜简单棱镜，在主截面内的坐标改变方向，垂直于主截面的坐标不改变方向，而O’Z’始终沿出射光轴方向2).二次反射棱镜（相当于一个双面镜）其出射光线与入射光线的夹角取决于两反射面的夹角，像与物一致，不存在镜像。
2．屋脊棱镜3．立方角锥棱镜重要特性：光线以任意方向从底面入射，出射光线始终平行于入射光线。
当棱镜绕其顶点旋转时，出射光线方向不变，仅产生一个位移。
4．棱镜的组合一复合棱镜1）分光棱镜2) 分色棱镜：主要用于彩色电视摄影机中。
3）转像棱镜主要特点：出射光轴与入射光轴平行，实现完全倒像，并能折叠很长的光路在棱镜中，可用于望远镜系统中实现倒像。
4）双像棱镜三、棱镜系统的成像方向判断判断原则：1．O’Z’坐标轴和光轴的出射方向一致。
2．垂直于主截面的坐标轴o’y’视屋脊面的个数而定，如果有奇数个屋脊面，则其像坐标轴方向与物坐标轴oy方向相反；没有屋脊面或屋脊面个数为偶数，则像坐标轴方向与物坐标轴方向一致。
3．平行于主截面的坐标轴o’x’的方向视反射面个数（屋脊面算二个反射面）而定。
如果物坐标系为右手坐标系，当反射面个数为偶数时，O’X’坐标轴按右手坐标系确定；而当反射面个数为奇数时，O’X’坐标轴依左手坐标系确定。
四、反射棱镜的等效作用与展开1、等效作用与展开方法：棱镜的等效作用：平面镜+平行平板棱镜展开方法：在棱镜上截面内，按反射面的顺序，以反射面与主截面的交线为轴，依次使上截面翻转180°，便可得到棱镜的等效平行平板。
2、棱镜等效平板厚度L的计算：L＝KD1）直角棱镜对于一次反射的直角棱镜，其光轴长度和结构参数KL＝D，K＝1对于二次反射直角棱镜（如图3-21a所示）L＝2D，K＝22)道威棱镜等效平行平板的厚度为（光轴不垂直于入射面和折射面）3)五角棱镜由可知，其光轴长度和结构参数分别为4）等腰棱镜设棱镜的顶角为β，L=D tgα=D ctg（β/2），K＝ctg(β／2）。
棱镜
教学
知识目标
1、了解棱镜在改变光的传播方向上的作用，知道棱镜是利用光
的折射定律控制光路的光学元件一．
2、理解全反射棱镜产生全反射的原理，知道全反射棱镜的应用．
3、知道各种色光在真空中的速度相同，在其他介质中速度不同，因而对同一介质的折射率不同．
4、知道色散现象产生的原因，知道红光的折射率最小，紫光的
折射率最大．
能力目标
理解棱镜对光的偏折作用，对实际问题进行处理．
理解不同色光通过棱镜的色散现象，分析相关现象．
情感目标
1、对比全反射棱镜和平面镜对光路的控制作用的不同效果，让
学生学会选择更合理的工具来解决问题．
2、由光的色散现象这一知识点，启发学生思考不同的色光叠加
的效果．
教学
1、要让学生会根据折射定律定性画出通过棱镜的光线、能够通
过作图体会棱镜控制光法的特点：“光线向底而偏折”、要正确地、
灵活地找到顶角和底面．
2、要让学生知道全反射棱镜控制光路的特点、并让学生了解全
反射棱镜与平面饼在改变光路上效果是相同的，但利用平面镜反射时，玻璃表面和镀层表面都要产生反射，并在镀层面会有一定的光
能被吸收、所以实际中全反射棱镜优于平面镜．
3、关于光的色散现象可以先通过演示实验，如让白光通过三棱
镜在屏上或白墙上观察到彩色的光带而看到色散现象，再通过分析
说明各种颜色的光偏向角不同反映了玻璃对各种色光的折射率不同，从而得出不同颜色的光在玻璃中的传播速度不同．
教学
棱镜
教学过程教学
探究活动
1、利用三棱镜自制潜望镜．并与利用平面镜制作的潜望镜进行
效果对比．
2、动手做一做光的色散实验，看看会有什么现象？。
认识棱镜
一、引入
展示一些与棱镜相关的图片和现象，如阳光通过棱镜形成彩色光、光谱分析等，引导学生思考棱镜的特性和作用。
提出思考问题：棱镜是什么？它有哪些特性？它是如何工作的？它有哪些应用？
二、棱镜的基本概念和特性
定义棱镜：棱镜是一种光学器件，由透明材料（如玻璃）制成，具有两个或多个平行且相互垂直的平面。
棱镜的特性：
光的折射：当光通过棱镜时，会发生折射现象，即光的传播方向会发生改变。
分光作用：棱镜可以将一束光分成不同颜色的光谱。
色散作用：棱镜可以将复色光分散为单色光。
三、棱镜的应用举例
光的三原色：利用棱镜可以将白光分解成红、绿、蓝三种基本颜色，这三种颜色无法再分解，但可以组合成各种颜色的光。
彩色轮盘：彩色轮盘是一种利用棱镜将基本颜色混合成各种颜色的装置。
通过旋转轮盘，可以观察到不同颜色的组合和变化。
彩虹：当阳光通过雨滴时，会发生折射、反射和散射现象，形成美丽的彩虹。
彩虹中的每一种颜色都代表着光的不同波长，呈现出不同的弯曲程度。
自制彩虹：可以在家中利用玻璃杯和半圆形玻璃片自制彩虹。
将半圆形玻璃片放在玻璃杯上，倒入水并对着阳光观察，就可以看到彩虹的效果。
四、总结与思考
总结棱镜的基本概念和特性，强调棱镜在光学中的重要性和应用价值。
引导学生思考自己对棱镜的认识和理解，以及今后对棱镜的探索和学习方向。
鼓励学生在日常生活中寻找和应用棱镜的应用实例，加深对光学现象的理解和认识。
