IEC60870-5-104通讯规约介绍

电力规约104什么是电力规约104？电力规约104（IEC 60870-5-104）是一种用于电力自动化系统中的通信协议。

它定义了在电力系统中传输数据的规则和格式，使得不同设备和系统之间可以进行可靠的通信和数据交换。

电力规约104广泛应用于电网监控、远程控制、自动化设备等领域。

电力规约104的特点1.高可靠性：电力规约104采用了可靠的数据传输机制，确保数据的准确性和完整性。

它使用了确认和重传机制，以及错误检测和纠正技术，可以应对通信中可能出现的各种问题和干扰。

2.高效性：电力规约104采用了二进制编码方式，使得数据传输更加高效。

它使用了紧凑的数据格式和高效的压缩算法，减少了通信的带宽和传输延迟，提高了系统的响应速度和效率。

3.灵活性：电力规约104支持灵活的配置和扩展。

它定义了多种数据类型和功能码，可以适应不同的应用场景和需求。

同时，它还提供了丰富的通信参数和选项，可以根据具体情况进行定制和调整。

4.安全性：电力规约104提供了多种安全机制，保护通信和数据的安全性。

它支持数据的加密和认证，防止数据泄露和篡改。

同时，它还提供了访问控制和权限管理的功能，确保只有授权的设备和用户可以进行通信和操作。

电力规约104的应用电力规约104广泛应用于电力自动化系统中的各个环节和领域，包括：1. 电网监控与调度电力规约104可以实现对电网状态和运行情况的实时监测和调度。

通过与监控中心的通信，各个电力设备和系统可以将实时数据和状态信息传输给监控中心，从而实现对电网的全面监控和调度。

监控中心可以根据接收到的数据，进行故障诊断、负荷预测、优化调度等工作，提高电网的可靠性和经济性。

2. 远程控制与操作电力规约104可以实现对电力设备和系统的远程控制和操作。

通过与控制中心的通信，可以实现对设备的开关控制、参数设置、故障复位等操作。

这使得运维人员可以远程监控和控制设备，减少了人工操作的工作量和风险，提高了运维效率和安全性。

104规约详细介绍及报文解析-回复规约（Protocol）是计算机网络通信中的一种协议，用于定义数据交换的格式、顺序以及错误检测和纠正等内容。

104规约（IEC 60870-5-104）是国际电工委员会（International Electrotechnical Commission）制定的一种规约，主要用于监控与控制系统之间的通信。

本文将详细介绍104规约及其报文解析。

一、104规约简介104规约是一种基于TCP/IP网络通信的规约，主要用于工业自动化领域中的远程监控与控制系统。

它提供了一种可靠、高效的通信方式，能够满足实时性、灵活性和可靠性等要求。

104规约采用了面向报文和面向连接的通信方式，能够支持点对点、点对多点和多点对点的通信模式。

二、104规约报文结构104规约的报文结构包括报文头（Header）、ASDU（Application Service Data Unit）和报文尾（Footer）。

报文头包含了报文的控制信息，用于表示报文类型、优先级和传输原因等。

ASDU是实际传输的数据部分，负责携带各种监控与控制的信息。

报文尾用于检测报文的完整性和一致性。

三、104规约报文解析1. 报文头解析：首先读取报文头，根据报文头的信息可以确定报文的类型、传输原因和发送序号等。

报文类型表示了报文的目的和功能，如启动报文、确认报文或者监控与控制的报文。

传输原因表示了触发发送该报文的原因，如周期定时发送、事件触发发送等。

2. ASDU解析：根据ASDU的类型可以确定ASDU的功能和数据的含义。

不同类型的ASDU用于传输不同种类的监控与控制的数据，如单点信息、双点信息、测量值和参数等。

根据ASDU的结构和定义，可以提取出数据的具体内容。

3. 报文尾解析：最后检查报文尾以验证报文的完整性和一致性。

报文尾通常包括一个校验和，用于检测报文是否被修改或丢失。

四、104规约报文的应用104规约广泛应用于电力、水利、交通、石油等行业中的远程监控与控制系统。

IEC-60870-5-104通讯规约的特点及应用摘要：规约简单的说就是指在电力系统中,发送信息端与接受信息端对所发送数据的报文格式封装与解封装的一套约定。

为了实现规约的标准化,国际电工委员(International Electrotechnical Commission)制定了一系列的远动规约的基本标准,并在此基础上制定了基于TCP/IP协议的IEC 60870-5-104国际标准,用以对地理广域过程的监视和控制。

本文主要说明介绍IEC-60870-5-104规约的基本内容，并以IEC-60870-5-104在变电站和配电网的应用为例，说明了IEC-60870-5-104的作用以及优势。

关键字：104规约；优势；数据传输；FTU；1.IEC-60870-5-104规约的介绍1.1 一般体系结构104规约定义了开放的TCP/IP接口的使用，包含一个由传输IEC 60870-5-101ASDU的远动设备构成的局域网的例子。

包含不同广域网类型(如X.25，帧中继，ISDN，等等)的路由器可通过公共的TCP/IP-局域网接口互联。

图1所示为一个冗余的主站配置与一个非冗余的主站配置。

1.2 规约结构IEC 60870-5-104远动规约使用的参考模型源出于开放式系统互联的ISO-OSI参考模型，但它只采用其中的5层，IEC 60870-5-104规约是将IEC60870-5-101与TCP／IP提供的网络传输功能相结合。

根据相同的定义，不同的ASDU(应用服务数据单元)，包括IEC 60870-5全部配套标准所定义的ASDU，可以与TCP/IP相结合。

IEC 60870-5-104实际上是处于应用层协议。

基于TCP/IP 的应用层协议很多，每一种应用层协议都对应着一个网络端口号，根据其在传输层上使用的是TCP协议(传输控制协议)还是UDP协议(用户数据报文协议)，端口号又分为TCP端口和UDP端口，为了保证可靠地传输远动数据，IEC60870-5-104规定传输层使用的是TCP协议，因此其对应的端口号是TCP端口。

IEC104报⽂解释IEC 60870-5-104 ⽹络传输规约是国际标准规约，主要应⽤于电⼒系统变电站计算机监控系统或RTU 与主站SCADA 系统之间的数据通信。

控制站与被控制站之间的⽹络通信底层采⽤TCP/IP 协议[1]，应⽤层协议采⽤IEC60870-5-104 传输规约[2-3]。

1 应⽤层协议IEC 60870-5-104 传输规约格式与报⽂分析[2-5]1.1 控制功能传输格式控制功能传输帧主要⽤于测试链路、控制启/停数据传输，如表1所⽰。

报⽂内容为：表1 控制功能传输格式启始字APDU 长度控制域1 控制域2 控制域3 控制域400 00 0068 04 STARTDT、STOPDT、TESTFR（1）TRAN：68 04 43 00 00 00，测试链路。

（2）RECV：68 04 83 00 00 00，确认。

（3）TRAN：68 04 13 00 00 00，停⽌数据传送。

（4）RECV：68 04 23 00 00 00，确认。

（5）TRAN：68 04 07 00 00 00，启动数据传输。

（6）RECV：68 04 0B 00 00 00，确认。

TCP/IP 建⽴连接后，控制站发送测试TESTFR指令对已建⽴的连接进⾏测试，并得到被控制站返回的TESTFR 确认；控制站必需发送STARTDT 指令来激活该连接中的⽤户数据传输，被控制站响应这个STARTDT 指令。

被控制站的待发数据只有在STARTDT 被确认后才能发送数据。

1.2 监视功能传输格式监视功能传输格式如表 2 所⽰。

监视功能传输帧主要⽤于数据帧确认，即当主站正确收到1 帧或多帧APDU 后要进⾏确认并返回接收帧的序列号。

表2 监视功能传输格式启始字APDU 长度控制域1 控制域2 控制域3 控制域468 01 01 00 接收序号接收序号1.3 信息传输格式1.3.1 总召唤总召唤报⽂格式及内容分析如下：（1）TRAN：68 0E 00 00 00 00 64 01 06 00 01 00 00 00 00 14，总召唤命令。

IEC60870-5-104规约介绍引言IEC60870-5-104是国际电工委员会(IEC)制定的一项用于远程监控和控制系统之间的通信规约。

该规约定义了一种标准化的通信协议，用于在电力工程等领域中实现远程监控和控制功能。

本文将详细介绍IEC60870-5-104规约的结构和特性。

规约结构IEC60870-5-104规约是基于客户端-服务器模型的，其中包含以下几个主要组成部分：建立连接建立连接是IEC60870-5-104规约中的第一个步骤。

客户端初始化连接请求，然后服务器确认连接并建立双向通信。

建立连接时，可以选择使用不同的传输层协议，如TCP/IP或UDP/IP。

帧结构在IEC60870-5-104规约中，帧是通信的基本单位。

每个帧由标识符、长度和数据组成。

标识符用于标识帧的类型和目的，长度表示数据的长度，数据包含了要传输的信息。

传输功能IEC60870-5-104规约提供了多种传输功能，包括单点信息(Single-Point Information)、双点信息(Double-Point Information)、步长位置信息(Step Position Information)等。

这些功能可以用于远程监控和控制系统中不同类型的数据传输。

传输控制为了确保可靠的数据传输，IEC60870-5-104规约提供了传输控制功能。

这包括对数据帧进行排序、重传以及接收确认等功能。

传输控制功能可以提高通信的可靠性和稳定性。

应用层功能IEC60870-5-104规约还定义了一些应用层功能，用于处理远程监控和控制系统的特定需求。

这些功能包括时钟同步、参数配置、事件记录等。

特性和优势IEC60870-5-104规约具有如下几个特性和优势：高效性IEC60870-5-104规约使用二进制编码格式，可以提供更高的数据传输效率。

相比于其他规约，如IEC60870-5-101规约，它能够更高效地传输数据，减少通信延迟。

远动传输规约之IEC60870-5-104篇(2009-02-02 10:33:57)转载▼标签：104规约104规约下载1)IEC-60870-5-104的规约结构IEC-60870-5-104远动规约使用的参考模型源出于开放式系统互联的ISO-OSI参考模型，但它只采用其中的5层，其结构如图所示：IEC60870-5-104实际上是将IEC60870-5-101与TCP／IP（Transmission Control Protocol ／Internet Protocol）提供的网络传输功能相组合，使得IEC60870-5-101在TCP／IP内各种网络类型都可使用，在上图的5层参考模型中，IEC60870-5-104实际上处于应用层协议的位置；基于TCP/IP的应用层协议很多，每一种应用层协议都对应着一个网络端口号，根据其在传输层上使用的是TCP协议（传输控制协议）还是UDP协议（用户数据报文协议），端口号又分为TCP端口号和UDP端口号，其中TCP协议是一种面向连接的协议，为用户提供可靠的、全双工的字节流服务，具有确认、流控制、多路复用和同步等功能，适用于数据传输，而UDP协议则是无连接的，每个分组都携带完整的目的地址，各分组在系统中独立地从数据源走到终点，它不保证数据的可靠传输，也不提供重新排列次序或重新请求功能，为了保证可靠地传输远动数据，IEC60870-5-104规定传输层使用的是TCP协议，因此其对应的端口号是TCP端口。

IEC60870-5-104规定本标准使用的端口号为2404，并且此端口号已经得到IANA（互联网地址分配机构，Internet Assigned Numbers Authority）的确认。

对于基于TCP的应用程序来说，存在两种工作模式，即服务器模式和客户机模式。

服务器模式和客户机模式的区别是，在建立TCP连接时，服务器从不主动发起连接请求，它一直处于侦听状态，当侦听到来自客户机的连接请求后，则接受此请求，由此建立一个TCP连接，服务器和客户机就可以通过这个虚拟的通信链路进行数据的收发。

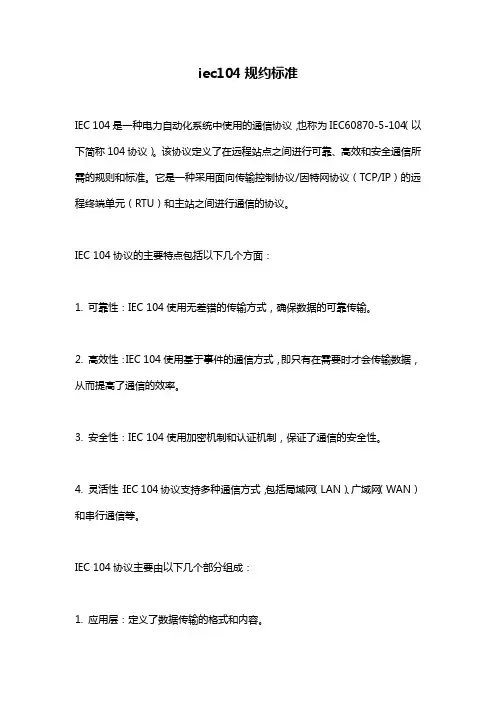

iec104规约标准
IEC 104是一种电力自动化系统中使用的通信协议，也称为IEC60870-5-104（以下简称104协议）。

该协议定义了在远程站点之间进行可靠、高效和安全通信所需的规则和标准。

它是一种采用面向传输控制协议/因特网协议（TCP/IP）的远程终端单元（RTU）和主站之间进行通信的协议。

IEC 104协议的主要特点包括以下几个方面：
1. 可靠性：IEC 104使用无差错的传输方式，确保数据的可靠传输。

2. 高效性：IEC 104使用基于事件的通信方式，即只有在需要时才会传输数据，从而提高了通信的效率。

3. 安全性：IEC 104使用加密机制和认证机制，保证了通信的安全性。

4. 灵活性：IEC 104协议支持多种通信方式，包括局域网（LAN）、广域网（WAN）和串行通信等。

IEC 104协议主要由以下几个部分组成：
1. 应用层：定义了数据传输的格式和内容。

2. 传输层：负责数据的传输和流量控制。

3. 网络层：负责数据的路由和转发。

4. 数据链路层：负责数据的帧格式和错误检测。

总之，IEC 104协议是电力自动化系统中广泛使用的通信协议之一，具有可靠、高效和安全的特点，能够满足电力自动化系统中实时性和可靠性的要求。

IEC-60870-5-104通讯规约的特点及应用摘要：规约简单的说就是指在电力系统中,发送信息端与接受信息端对所发送数据的报文格式封装与解封装的一套约定。

为了实现规约的标准化,国际电工委员(International Electrotechnical Commission)制定了一系列的远动规约的基本标准,并在此基础上制定了基于TCP/IP协议的IEC 60870-5-104国际标准,用以对地理广域过程的监视和控制。

本文主要说明介绍IEC-60870-5-104规约的基本内容，并以IEC-60870-5-104在变电站和配电网的应用为例，说明了IEC-60870-5-104的作用以及优势。

关键字：104规约；优势；数据传输；FTU；1.IEC-60870-5-104规约的介绍1.1 一般体系结构104规约定义了开放的TCP/IP接口的使用，包含一个由传输IEC 60870-5-101ASDU的远动设备构成的局域网的例子。

包含不同广域网类型(如X.25，帧中继，ISDN，等等)的路由器可通过公共的TCP/IP-局域网接口互联。

图1所示为一个冗余的主站配置与一个非冗余的主站配置。

1.2 规约结构IEC 60870-5-104远动规约使用的参考模型源出于开放式系统互联的ISO-OSI参考模型，但它只采用其中的5层，IEC 60870-5-104规约是将IEC60870-5-101与TCP／IP提供的网络传输功能相结合。

根据相同的定义，不同的ASDU(应用服务数据单元)，包括IEC 60870-5全部配套标准所定义的ASDU，可以与TCP/IP相结合。

IEC 60870-5-104实际上是处于应用层协议。

基于TCP/IP 的应用层协议很多，每一种应用层协议都对应着一个网络端口号，根据其在传输层上使用的是TCP协议(传输控制协议)还是UDP协议(用户数据报文协议)，端口号又分为TCP端口和UDP端口，为了保证可靠地传输远动数据，IEC60870-5-104规定传输层使用的是TCP协议，因此其对应的端口号是TCP端口。

IEC60870-5-104简介IEC60870-5-104是一种用于远程监控和控制系统通信的通信协议。

它是国际电工委员会（IEC）制定的一系列通信协议之一，用于在电力供应系统中传输数据。

IEC60870-5-104是IEC60870-5协议的一种变种，相比于其他变种，它更加高效和可靠。

协议特点IEC60870-5-104协议具有以下特点：1.高效可靠：IEC60870-5-104采用了数据采样和压缩算法，能够在保证数据传输可靠性的同时提高传输效率；2.安全性：IEC60870-5-104支持数据加密和身份认证机制，保证通信过程的安全性；3.灵活性：IEC60870-5-104支持多种通信模式，适用于不同的应用场景；4.实时性：IEC60870-5-104使用可配置的传输确认机制，能够满足实时数据传输的需求；5.可扩展性：IEC60870-5-104支持不同的数据传输方式和通信接口，方便与现有系统集成。

协议结构IEC60870-5-104协议由以下几个部分组成：1.应用服务数据单元（ASDU）：ASDU是IEC60870-5-104用于封装传输的数据单元，它定义了数据的格式和类型；2.传输原因（Cause of Transmission）：传输原因用于标识ASDU的传输目的，例如数据采集、状态变化等；3.传输方向：传输方向用于标识数据的传输方向，可以是从主站到子站、或者从子站到主站；4.传输方式：传输方式用于定义数据的传输方式，可以是单向传输、双向传输、或者广播传输；5.传输状态：传输状态用于标识数据传输的状态，例如传输完成、传输失败等；6.命令类型：命令类型用于标识ASDU中数据的类型，例如请求命令、响应命令等。

通信过程IEC60870-5-104协议的通信过程如下：1.主站发起连接请求：主站向子站发送连接请求，子站接收到连接请求后进行响应；2.子站响应连接请求：子站接收到连接请求后，验证主站身份并响应连接请求；3.建立连接：主站和子站建立连接后，可以进行数据传输；4.主站发送传输请求：主站向子站发送传输请求，请求获取数据或发送控制命令；5.子站响应传输请求：子站接收到传输请求后，根据请求进行相应的响应；6.数据传输：主站和子站之间进行数据的传输；7.断开连接：主站或子站任一方可以发送断开连接请求，断开连接。

许继变电站自动化系统的104通信规约1 前言本文是许继电气公司的变电站自动化产品贯彻执行IEC60870-5-104标准的通信规约。

本通信规约完全执行IEC60870-5-104标准，它描述了许继电气公司CBZ8000变电站自动化系统中的继电保护自动化产品的实际运用情况，以供产品的开发和使用参考。

2 引用标准IEC60870-5-104：2000 INTERNATIONAL STANDARD。

3 规约3.1 通信接口10M/100M以太网TCP/IP接口。

3.2 报文格式每个报文（APDU）包括下列元素：一个启动字符，ASDU的规定长度，控制域以及数据（ASDU）（见图1）。

用于控制目的时，也可以传送无数据（ASDU）的固定长报文（见图2）。

启动字符 68H 定义了数据流中的起点。

图 1 可变长的报文格式定义图2 固定长的报文格式定义APDU的长度域定义了APDU体的长度，它包括四个控制域八位位组和ASDU。

第一个被计数的八位位组是控制域的第一个八位位组，最后一个被计数的八位位组是ASDU的最后一个八位位组。

ASDU的最大长度限制在249以内，因为APDU域的最大长度是253（APDU最大值=255减去启动和长度八位位组），控制域的长度是4个八位位组。

3.2.1控制域三种类型的控制域格式用于编号的信息传输（I格式），编号的监视功能（S 格式）和未编号的控制功能（U格式）。

控制域第一个八位位组的第一位比特 = 0 定义了I 格式， I 格式的APDU 常常包含一个ASDU. I 格式的控制信息如图3所示。

比特 8 7 6 5 4 3 2 1八位位组 1 发送序列号 N(S) LSB0 MSB 发送序列号 N(S)接收序列号 N(R) LSBMSB 接收序列号 N(R)八位位组 4八位位组 3八位位组 2 图 3 信息传输格式类型（ I 格式）的控制域控制域第一个八位位组的第一位比特 = 1 并且第二位比特 = 0 定义了S 格式. S 格式的APDU 是固定长的报文格式. S 格式的控制信息如图4所示。

IEC-60870-5-104规约解析概述摘要：本文介绍了国际电工委员会制定的基于TCP/IP 协议的电网调度主站与场站端子站通讯协议——IEC-60870-5-104的体系结构、参考模型、传输帧格式及传输报文分析。

关键词：TCP/IP IEC-60870-5-1041 引言鉴于电站与调度主站通讯大量采用IEC-60870-5-104规约，为普及规约基础知识，为从事相关工作的同事在处理异常时提供帮助，将IEC-60870-5-104规约的数据单元基本结构、传输过程、报文分析在文中进行阐述。

1 IEC60870-5-104规约数据单元基本结构IEC60870-5-104的数据单元APDU 由应用规约控制信息APCI 和应用服务数据单元ASDU 组成。

1.1应用规约数据单元APDU定义了启动字符、应用服务数据单元的长度规范、可传输一个完整的应用规约数据单元。

● 启动字符：68H （一个字节）● 长度规范：报文最大长度255字节，应用规约数据单元的最大长度为253字节，控制域的长度是4字节，应用服务数据单元的最大长度为249字节。

● 控制域：控制域定义抗报文丢失和重复传送的控制信息、报文传输的启动和停止、传输连接的监视。

控制域的这些类型被用于完成计数的信息传输（I 格式）、计数的监视功能（S 格式）和不计数控制功能（U 格式）。

1.2 应用规约控制信息APCI控制域定义抗报文丢失和重复传送的控制信息、报文传输的启动和停止、传输连接的监视。

控制域的这些类型被用于完成计数的信息传输的 (I 格式)、计数的监视功能(S 格式)和不计数的控制功能(U 格式)。

信息传输格式类型(I 格式)的控制域不计数的控制功能(U格式)类型的控制域1.3 应用服务数据单元ASDU应用服务数据单元ASDU由数据单元标识符和一个或多个信息对象所组成。

数据单元标识符在所有应用服务数据单元中常有相同的结构，一个应用服务数据单元中的信息对象常有相同的结构和类型，它们由类型标识域所定义。

104规约标准：引领通讯协议新篇章一、引言在通讯协议领域中，104规约标准以其独特的优势，正在引领一场新的技术革命。

这一标准不仅提升了通讯效率，更在保障数据安全、优化系统结构等方面展现出卓越性能。

本文将详细解析104规约标准的原理、应用和发展趋势，以飨读者。

二、104规约标准的原理104规约标准，全名为IEC 60870-5-104，是一种基于TCP/IP网络的远动通讯协议。

该协议采用客户端/服务器模式，适用于电力系统自动化、远程监控等领域。

通过对数据进行封装和解封装，104规约实现了高效、可靠的数据传输。

此外，它还具有强大的扩展性，可以根据实际需求进行定制。

三、104规约标准的应用1. 电力系统自动化在电力系统自动化领域，104规约标准被广泛应用于变电站、调度中心等场景。

通过对设备进行远程监控和操作，实现了电力系统的智能化管理。

这不仅可以提高工作效率，还可以降低运营成本，为电力行业带来巨大价值。

2. 远程监控104规约标准在远程监控领域也有着广泛的应用。

例如，在水利、石油、化工等行业中，通过对生产设备进行实时监控，可以及时发现并解决问题，从而确保生产的安全和稳定。

同时，104规约还支持远程故障诊断和维护，降低了运维成本。

3. 智能家居随着智能家居的普及，104规约标准也开始在这一领域发挥作用。

通过智能家居设备与云端服务器的连接，实现了对家庭环境的实时监控和控制。

这不仅提高了生活质量，还为智能家居行业带来了巨大的商业价值。

四、104规约标准的发展趋势1. 安全性提升随着网络安全问题的日益突出，104规约标准在安全性方面的提升成为了一个重要的发展趋势。

例如，通过引入加密技术、身份验证等手段，确保数据在传输过程中的安全性。

此外，对于潜在的安全漏洞和攻击方式，也需要进行持续的研究和防范。

2. 实时性优化在电力系统自动化和远程监控等领域，对数据的实时性要求非常高。

因此，优化104规约标准的实时性能也是一个重要的发展趋势。
