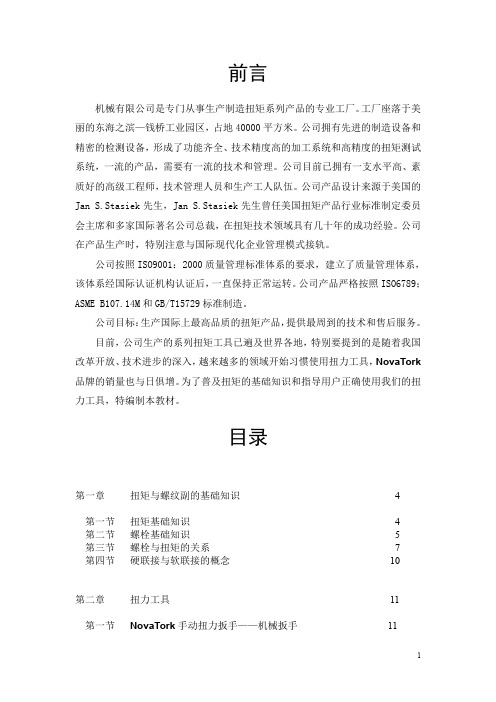

前言机械有限公司是专门从事生产制造扭矩系列产品的专业工厂。

工厂座落于美丽的东海之滨—钱桥工业园区，占地40000平方米。

公司拥有先进的制造设备和精密的检测设备，形成了功能齐全、技术精度高的加工系统和高精度的扭矩测试系统，一流的产品，需要有一流的技术和管理。

公司目前已拥有一支水平高、素质好的高级工程师，技术管理人员和生产工人队伍。

公司产品设计来源于美国的Jan S.Stasiek先生，Jan S.Stasiek先生曾任美国扭矩产品行业标准制定委员会主席和多家国际著名公司总裁，在扭矩技术领域具有几十年的成功经验。

公司在产品生产时，特别注意与国际现代化企业管理模式接轨。

公司按照ISO9001：2000质量管理标准体系的要求，建立了质量管理体系，该体系经国际认证机构认证后，一直保持正常运转。

公司产品严格按照ISO6789；ASME B107.14M和GB/T15729标准制造。

公司目标：生产国际上最高品质的扭矩产品，提供最周到的技术和售后服务。

目前，公司生产的系列扭矩工具已遍及世界各地，特别要提到的是随着我国改革开放、技术进步的深入，越来越多的领域开始习惯使用扭力工具，NovaTork 品牌的销量也与日俱增。

为了普及扭矩的基础知识和指导用户正确使用我们的扭力工具，特编制本教材。
