（三）液压系统注塑机是机、电、液一体化、集成化和自动化程度都很高。
无论是机械液压式还全液压式，液压部分都占有相当的比值，对注塑机的技术性能、节能、环保以及成本占有重要部分。
注塑机液压系统由主回路、执行回路及辅助回路系统组成，如图所示。
图14 油路系统组成图1，2，3，4，5，6—分别为合模油缸、滑模油缸、顶出油缸、注射座油缸、注射油缸、液压xx；7，8，9，10，11，12—分别为油缸的控制模块（CU）、指令模块（CM）；13—系统压力（P）、流量（Q）的控制和指令模块；14—泵；15—电机（M）；16—进油过滤器；17—油冷却器； 18—油箱；P—进油管路（高压）；T—回油管路。
（低压）油路总管线（P、T、P）的上部分是执行回路系统，下部分是主回路系统及辅助回路系统。
执行回路系统：主要由各执行机构（油缸）和指令及控制装置（电磁阀）组成。
其功能是将进入管路P的高压油按程序放到油缸的左腔或右腔中去，推动活塞杆执行动作。
高压油进入的时间、顺序和位置是通过电磁换向阀来实现的，工作指令通过电信号发给电磁阀的电磁铁，控制其阀芯动作，将控制油路（P）的高压油，进入换向阀推动阀芯动作，将高压油接通到油缸中去；而各油缸中的回油经回油管路T及辅助油路系统放回油箱。
主回路系统：由动力源和控制模块组成。
动力源系统（电机、油泵）产生油压（P）和流量（Q），与指令（CU）及控制（CM）模块（压力阀、流量阀等）组成回路。
从泵来的高压油，进入主管路的时间、顺序、压力及流量，是通过流量阀，压力阀是电磁铁获得，指令的时间、顺序和强弱，由控制其阀芯的推力和开度来确定的。
执行回路与主回路之间是通过进油管路P（高压），回油管路T（低压）以及控制回路P（高压）形成“连接网络”。
1．主要液压组件注塑机应用液压组件非常广泛。
⑴．动力组件由电机带动泵实现电能—机械能—液压能的转换。
有各种油泵和液压xx。
油泵是靠封闭容腔使其容积发生变化来工作的。

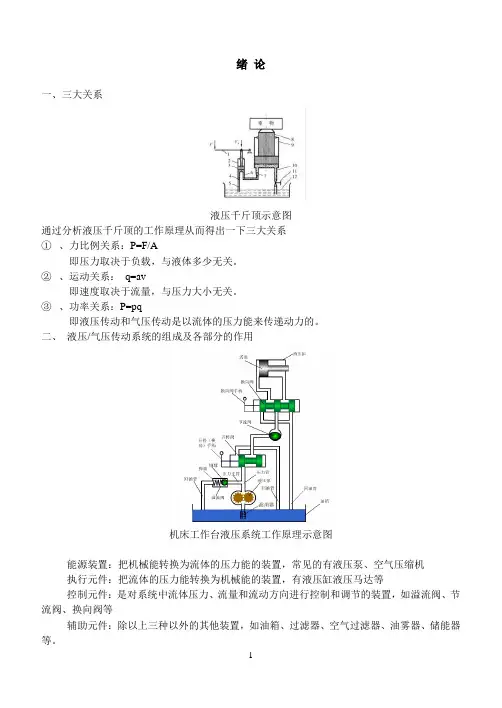

第一讲液压传动基础知识一、什么是液压传动？定义：利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。
液压传动以液体为工作介质，在液压泵中将机械能转换为液压能，在液压缸（立柱、千斤顶）或液压马达中将液压能又转换为机械能。
二、液压传动系统由哪几部分组成？液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。
三、液压传动最基本的技术参数：1、压力：也叫压强，沿用物理学静压力的定义。
静压力：静止液体中单位承压面积上所受作用力的大小。
单位：工程单位kgf/cm 2法定单位：1MPa （兆帕）=106Pa （帕）1MPa （兆帕）~10kgf/ce2、流量：单位时间内流过管道某一截面的液体的体积。
单位：工程单位：L/min （升/分钟）法定单位：m 3/s四、职能符号：定义：在液压系统中，采用一定的图形符号来简便、清楚地表达各种元件和管道，这种图形符号称为职能符号。
作用：表达元件的作用、原理，用职能符号绘制的液压系统图简便直观；但不能反映元件的结构。
如图：过滤器 /VNX五、常用密封件：1.O 形圈：常用标记方法：公称外径（mm ）截面直径（mm ）2•挡圈（0形圈用）：3. 常用标记方法：挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型（切口式）；D 外径（mm ）；d 内径（mm ）；a 厚度（mm ）第二讲控制阀；液控单向阀；单向锁一、控制阀：1. 定义：在液压传动系统中，对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。
2. 分类：根据阀在液压系统中的作用不同分为三类：压力控制阀：如安全阀、溢流阀流量控制阀：如节流阀方向控制阀：如操纵阀液控单向阀双向锁3. 对阀的基本要求：（1）工作压力和流量应与系统相适应；（2）动作准确，灵敏可靠，工作平稳，无冲击和振动现象；（3）密封性能好，泄漏量小；（4）结构简单，制作方便，通用性大。
二、液控单向阀结构与原理：1. 定义：在支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。
