液压传动工作原理与系统组成

复杂或管路较长取大值，反之取小值。
上一页 下一页 返回
1.3液压传动系统的压力和流量
1.3.2流量、流量损失和平均流速
流量和平均流速是描述油液流动时的两个主要参数。液体在 管道中流动时，通常将垂直于液体流动方向的截面称为通流 截面。
1.流量
流量就是在单位时间内流体通过一定截面积的量。这个量
上一页
返回
1.3液压传动系统的压力和流量
1.3.1 液压系统中的压力
1.压力的概念 油液的压力是由油液的自重和油液受到外力作用所产生的。
在液压传动中，与油液受到的外力相比，油液的自重一般很 小，可忽略不计。以后所说的油液压力主要是指因油液表面 受外力(不计入大气压力)作用所产生的压力，即相对压力或 表压力。 如图1 -3 (a)所示，油液充满于密闭的液压缸左腔，当活塞 受到向左的外力F作用时，液压缸左腔内的油液(被视为不可 压缩)受活塞的作用，处于被挤压状态，同时，油液对活塞有 一个反作用力FP而使活塞处于平衡状态。不考虑活塞的自重， 则活塞平衡时的受力情形如图1-3 (b)所示。
动，电动机做旋转运动。
上一页 下一页 返回
1.1液压传动原理及其系统组成
3.控制元件 包括压力阀、流量阀和方向阀等，它们的作用是根据需要
无级调节液动机的速度，并对液压系统中工作液体的压力、 流量和流向进行调节控制。 4.辅助元件 除上述三部分以外的其他元件，包括压力表、滤油器、蓄 能装置、冷却器、管件各种管接头、高压球阀、快换接头、 软管总成、测压接头、管夹等及油箱等。 5.工作介质 工作介质是指各类液压传动中的液压油或乳化液，它经过 油泵和液动机实现能量转换。
设备使用寿命长;
上一页 下一页 返回
1.1液压传动原理及其系统组成

• 工程机械 • 航空航天 • 汽车工业 • 冶金和采矿 • 机床加工 • 海洋工程 • 石油和天然气 • 机场设备
液压传动系统的优点和局限性
优点
• 高效和可靠 • 精确控制和高精度 • 适应性强和可扩展 • 重载能力强和冲击吸收 • 维护成本低和寿命长
局限性
• 液压泵和系统成本高 • 油液污染和泄漏风险 • 噪声和振动产生 • 操作和维护较为复杂
2 流量原理
通过控制液压油的流量， 实现对执行机构力和速度 的调节。
3 容积效应
液体是非可压缩的，通过 其容积效应来传递力和实 现机械运动。
液压传动系统的组成部分
液压泵和电动机
液压泵负责向液压系统提供所需的压力，而电动机提供动力驱动液压泵。
液压油箱和油液
液压油箱储存和冷却液压油，而液压油则传递压力和润滑系统中的移动部件。
液压阀和控制器
液压阀用于控制液压系统中的流量、压力和方向，控制器则对液压系统进行自动化和远程控 制。
液压传动系统的工作流程
1
输入能量
电动机向液压泵提供动力，液压泵产生
液压油流动
2
压力。
液压油在液压系统中流动，传递压力和
控制动作。
3
执行机构动作
液压油的压力通过执行机构，实现所需 的力和运动。
常见的液压传动系统应用领域
液压传动系统的工作原理 及组成
液压传动系统是一种利用液压力将能量传递到执行机构的工程技术系统。它 通过液压油的压力来控制和传递力和运动。
液压传动系统的定义
液压传动系统是一种工程技术系统，利用压缩油液传递能量并实现力和运动的控制。
ห้องสมุดไป่ตู้
液压传动系统的基本工作原理
1 压力原理

du F A dy
如以τ表示液体的内摩擦切应力，即液层间单位面积上的内 摩擦力，则有
F du μ A dy
上式表达的是牛顿的液体内摩擦定律。在液体静止时， 由于du/dy=0，液体内摩擦力F为零，因此，静止的液体不呈 现黏性。
（1）动力黏度u
dy du
由此可知动力黏度的物理意义是：液体在单位速度梯度下 流动或有流动趋势时，相接触的液层间单位面积上产生的内摩 擦力。动力黏度μ又称绝对黏度。动力黏度的法定计量单位为 Pa· s（1 Pa· s=1 N· s/m2）。
1．对液压油的性能要求
① 适宜的黏度和良好的黏温特性； ② 润滑性能良好； ③ 热稳定性和氧化稳定性良好； ④ 防腐性、抗磨性和防锈性良好； ⑤ 质量纯净，不含或含有极少量的杂质、水分和水溶性 酸碱等；
⑥ 抗乳化性良好（液压油乳化会降低其润滑性，使酸性
增加、使用寿命缩短）； ⑦ 在高温环境下具有较高的闪点，起防火作用；在低温
4．液体的可压缩性
液体受压力作用而体积缩小的性质称为液体的可压缩性。 可压缩性用体积压缩系数k表示，并定义为单位压力变化下的 液体体积的相对变化量。
1 V k p V
液体的压缩系数k的倒数称为液体的体积弹性模量，用K 表示。即
1 pV K k V

体积弹性模量K表示液体产生单位体积相对变化量时所需 要的压力增量。在使用中，可用K值来说明液体抵抗压缩能力 的大小。一般矿物油型液压油的体积弹性模量为K=（1.4~2） ×103 MPa。它的抗压缩性是钢的100~150倍，故一般可认为油 液是不可压缩的。
2．液压传动的缺点
① 液压系统中存在着油液泄漏，油液的可压缩性、油管的 变形等都会影响运动传递的准确性，故不宜用于对传动比要求 精确的场合。 ② 由于液压油对温度比较敏感，油温变化，容易引起工作 性能的改变，故液压传动系统不宜用于温度变化范围较大的场

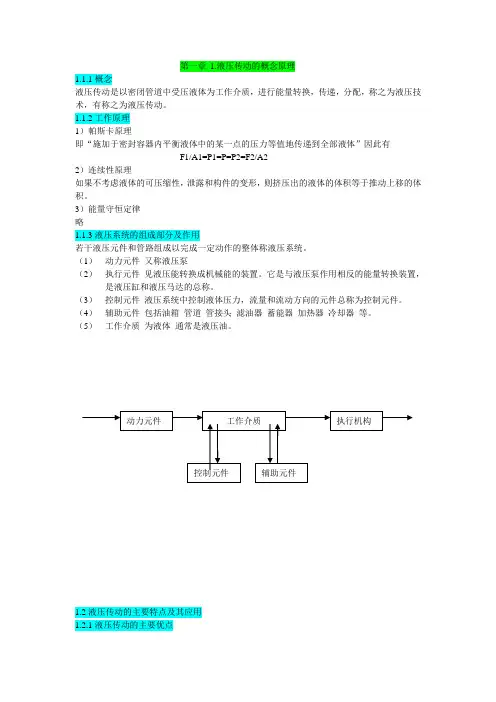

第一章1.液压传动的概念原理1.1.1概念液压传动是以密闭管道中受压液体为工作介质，进行能量转换，传递，分配，称之为液压技术，有称之为液压传动。

1.1.2工作原理1）帕斯卡原理即“施加于密封容器内平衡液体中的某一点的压力等值地传递到全部液体”因此有F1/A1=P1=P=P2=F2/A22）连续性原理如果不考虑液体的可压缩性，泄露和构件的变形，则挤压出的液体的体积等于推动上移的体积。

3）能量守恒定律略1.1.3液压系统的组成部分及作用若干液压元件和管路组成以完成一定动作的整体称液压系统。

（1）动力元件又称液压泵（2）执行元件见液压能转换成机械能的装置。

它是与液压泵作用相反的能量转换装置，是液压缸和液压马达的总称。

（3）控制元件液压系统中控制液体压力，流量和流动方向的元件总称为控制元件。

（4）辅助元件包括油箱管道管接头滤油器蓄能器加热器冷却器等。

（5）工作介质为液体通常是液压油。

1.2液压传动的主要特点及其应用1.2.1液压传动的主要优点（1）可实现大范围地无极调速，调速功能不受功率大小的限制（2）液压传动具有质量轻体积小惯性小响应快等特点。

（3）液压传动均匀平稳，负载变化时速度稳定。

（4）可实现过载自动保护。

（5）可根据设备要求与环境灵活安装，适应性强。

（6）以液压油为工作介质，具有良好的润滑条件。

（7）液压元件易于标准化、系列化、通用化，便于设计、制造和推广应用。

1.2.2液压传动的主要缺点（1）效率较低（2）泄露问题（3）对污染敏感（4）检修困难（5）对温度敏感（6）对元件加工的精确度要求高第二章工作介质2.1液压油的主要物理特性2.1.1密度和重度定义：密度（重度）的定义为单位体积液体的质量（重量）。

2.1.1黏性和黏度1）牛顿黏性定律——黏度表达式t=f/a=udu/daa——相对运动层面积f——相对运动层内内摩擦力t——液体内部切应力（单位面积上的内摩擦力）du/dy——速度梯度u——比例系数称动力黏度2）黏度的表示方法和单位（1）动力黏度上式中的u为油液种类和温度决定的比例系数，他表示液体黏性的内摩擦程度，称动力黏度或绝对黏度。
