万用表测电压、电流、电阻的实验报告

电阻元件的特性实验报告电阻元件的特性实验报告引言：电阻是电路中常见的基本元件之一，其特性对于电路的正常运行至关重要。

本实验旨在通过测量不同电阻元件的电流-电压关系，研究电阻元件的特性及其对电路的影响。

实验目的：1. 理解电阻元件的基本原理和特性；2. 学习使用万用表测量电阻元件的电流和电压；3. 探究电阻元件的电流-电压关系。

实验器材：1. 电源供应器2. 电阻箱3. 万用表4. 连接线实验步骤：1. 将电源供应器连接到电路中，保证电源的正负极正确连接。

2. 将电阻箱连接到电路中，调节电阻箱的阻值。

3. 使用万用表测量电路中的电流和电压。

4. 记录测量数据，并分析得出结论。

实验结果：通过实验测量得到的数据，我们可以得出以下结论：1. 电阻元件的电流与电压成正比。

当电压增大时，电流也随之增大；当电压减小时，电流也相应减小。

2. 不同电阻元件的电流-电压关系曲线存在差异。

不同电阻元件的电流-电压特性曲线可能是线性的，也可能是非线性的。

3. 电阻元件的阻值越大，通过其的电流越小，电压降也会随之增加。

讨论与分析：通过实验结果的观察和数据的分析，我们可以进一步探讨电阻元件的特性及其对电路的影响。

1. 首先，电阻元件的电流-电压关系可以通过欧姆定律来描述，即电流与电压成正比，比例系数为电阻的阻值。

这说明电阻元件对电流的阻碍作用。

2. 其次，不同电阻元件的电流-电压特性曲线可能是线性的，也可能是非线性的。

线性的电阻元件符合欧姆定律，而非线性的电阻元件则存在其他因素的影响，如温度变化、材料性质等。

3. 最后，电阻元件的阻值越大，通过其的电流越小，电压降也会随之增加。

这表明电阻元件对电流的阻碍作用越强，能够有效限制电流的流动。

结论：通过本实验的研究，我们对电阻元件的特性有了更深入的了解。

电阻元件对电路的影响主要体现在阻碍电流的流动，并且其阻值越大，对电流的阻碍作用越强。

此外，不同电阻元件的电流-电压关系曲线可能存在差异，需要根据具体情况进行分析和处理。

万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。

二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。

五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。

本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。

数字万用表实验报告引言在现代科技高速发展的时代，数字万用表成为一种必不可少的测量仪器。

它的广泛应用使得我们能够方便地测量电压、电流、电阻等各种电学参数。

本实验旨在通过多个实验项目的研究与探索，深入了解数字万用表的原理、使用方法以及相关应用领域。

实验一电压测量实验首先，将数字万用表设置为直流电压测量模式，并连接电源电压。

然后将测试笔分别连接至电源的两个极端，注意连接的极性。

在读数窗口中可以看到数字万用表显示的电压数值。

通过改变电源电压，我们可以观察到数字万用表的读数也相应变化。

实验二电流测量实验在进行电流测量实验前，我们需要将数字万用表设置为直流电流测量模式。

然后，将数字万用表串联在电路中，注意将测试笔依次与电源、电阻以及数字万用表相连。

在读取电流数值时，需注意电源电流大小不应超过数字万用表可测范围。

通过改变电阻值，我们可以观察到数字万用表的读数随之变化。

实验三电阻测量实验在进行电阻测量实验时，首先需要将数字万用表设置为电阻测量模式。

将测试笔分别接触待测电阻的两个极端，观察数字万用表读数窗口中的数值。

通过改变待测电阻的大小，我们可以看到数字万用表的读数也会相应变化。

实验四二极管正反向电压测量实验将数字万用表设置为二极管正反向电压测量模式，并连接待测二极管。

将测试笔分别与二极管的正、负极相连，观察数字万用表的读数窗口。

通过改变待测二极管的极性，我们可以观察到数字万用表读数的变化。

实验五电容测量实验在进行电容测量实验前，我们需要将数字万用表设置为电容测量模式。

首先将待测电容器两端与数字万用表的测试笔相连，然后观察并记录数字万用表的读数。

通过改变待测电容器的大小，我们可以观察到数字万用表的读数与电容器容量成正比关系。

结论通过上述实验，我们深入了解了数字万用表的原理、使用方法以及相关应用领域。

数字万用表作为一种重要的测量仪器，广泛应用于电子、通信、电力等领域。

通过对电压、电流、电阻、二极管正反向电压以及电容的测量实验，我们不仅了解了数字万用表的测量准确性和稳定性，还加深了对电路原理以及电子器件性质的理解。

万用表使用实验报告
万用表使用实验报告
实验目的：
1. 学习使用万用表测量电压、电流和电阻。

2. 掌握万用表的使用方法和注意事项。

实验器材：
- 万用表
- 直流电源
- 导线
- 电阻器
实验步骤：
1. 将直流电源的正极与万用表的红色测试针连接，将直流电源的负极与万用表的黑色测试针连接。

2. 将红色测试针连接到需要测量电压的电路节点上，将黑色测试针连接到电路的地线上。

3. 打开万用表，并调整量程，使得电压读数在合适的范围内。

4. 读取万用表上显示的电压值。

注意事项：
1. 在使用万用表之前，要确保电路处于断开状态，并确认万用表的选择旋钮已经调整到正确的位置。

2. 测量电压时，要将万用表的电压量程调整到合适范围，并正确连接测试针。

3. 测量电流时，要将电路中的元件之间断开，然后使用万用表
的电流量程和正确连接方式进行测量。

4. 测量电阻时，要将电路断电，并用万用表的电阻档位和正确连接方式进行测量。

5. 在测量过程中，要注意避免短路或者与电路产生干扰，以免对测量结果产生影响。

6. 测量结束后，应将万用表的选择旋钮调整到OFF位置，避免浪费电力。

实验结果：
经过以上步骤操作后，我们成功地利用万用表测量了电压、电流和电阻，并得到了相应的数值。

结论：
通过本实验，我们学习到了如何使用万用表进行电压、电流和电阻的测量，并掌握了正确的使用方法和注意事项。

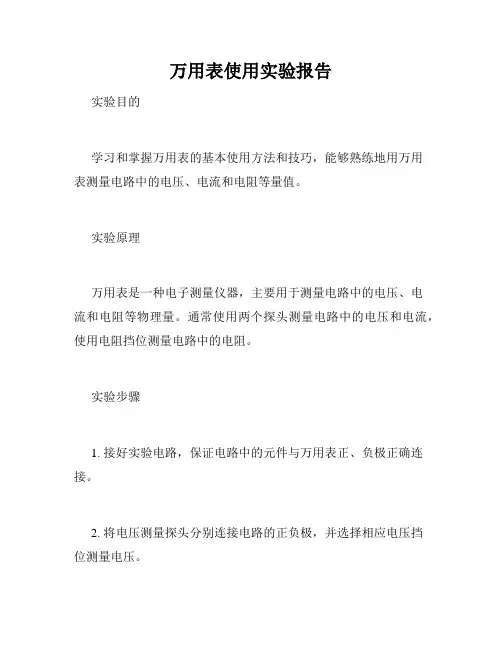

万用表使用实验报告
实验目的
学习和掌握万用表的基本使用方法和技巧，能够熟练地用万用
表测量电路中的电压、电流和电阻等量值。

实验原理
万用表是一种电子测量仪器，主要用于测量电路中的电压、电
流和电阻等物理量。

通常使用两个探头测量电路中的电压和电流，使用电阻挡位测量电路中的电阻。

实验步骤
1. 接好实验电路，保证电路中的元件与万用表正、负极正确连接。

2. 将电压测量探头分别连接电路的正负极，并选择相应电压挡
位测量电压。

3. 将电流测量探头分别连接电路的正极和电流联结器，并选择相应电流挡位测量电流。

4. 将电阻测量探头分别连接电路中的两端，并选择相应电阻挡位测量电阻。

5. 读取测量结果，记录在实验报告中，并进行实验误差分析和讨论。

实验结果
在实验过程中，我们根据万用表的使用方法，分别测量了电路中的电压、电流和电阻值。

在实验中，我们发现万用表的使用方法非常简单，只需要正确连接探头即可快速得到测量结果。

在实验结果中，我们发现测量结果与设计值存在一定误差。

这种误差可能是由于测量仪器本身的精度限制，电路连接不牢固，电路中其他元件的影响等因素造成的。

因此，在实验报告中，我
们需要对误差进行分析和讨论，同时对影响误差的因素进行探索和改进。

实验结论
本次万用表使用实验，我们学习和掌握了万用表的基本使用方法和技巧，可以熟练地用万用表测量电路中的电压、电流和电阻等量值。

同时，我们对于实验中遇到的误差情况，进行了分析和讨论，并探索了改进方法。

通过本次实验，我们深入理解了电路测量的方法和技巧，对于今后的科学研究和工程实践具有重要意义。

基本电工仪表的使用及测量误差的计算实验报告一、实验目的1.了解基本电工仪表的种类、使用方法和特点；2.掌握测量仪表电压、电流、电阻的方法和技巧；3.熟练掌握测量误差的计算方法。

二、仪器和材料1.万用表、电表、电阻箱、标准电池；2.电源、导线、电阻器。

三、实验原理1.万用表的使用（1）万用表测量电压安装测量电压的插头，选择直流或交流电压档位，将插头分别接在测量的电路两点上，读出示数。

（2）万用表测量电流将测量电流的插头从电压/电阻插座转移到电流插座上，用导线将电路分别串接，读出示数。

（3）万用表测量电阻选择测量电阻挡位，将电阻器两端接在测量的电路两点上，读出示数即为电路的电阻值。

2.电表的使用电表一般用于测量电流和电压，使用时需注意测量的电量是否符合电表的量程。

3.电阻箱的使用电阻箱一般用于校正和调节电路中的电阻，可以通过调整电阻箱的电阻值来控制电路的电阻值。

4.测量误差的计算方法测量误差是指测量结果与真实值之间的偏差，通常用相对误差和绝对误差来表示。

相对误差：e_r =\dfrac{\left V_1 -V_2 \right }{V_1}\times 100\%绝对误差：e_a =\left V_1 -V_2 \rightV1为实际测量值，V2为标准值。

四、实验过程1.万用表的测量（1）用万用表测量直流电压连接直流电源和标准电阻，选择万用表直流电压档位，将红表笔接在正极，黑表笔接在负极，读出示数。

（2）用万用表测量交流电压连接交流电源和标准电阻，选择万用表交流电压档位，将红表笔接在电源阳极，黑表笔接在电源阴极，读出示数。

（3）用万用表测量电流连接直流电源、标准电阻和电流表，选择万用表直流电流档位，将红表笔接在电源正极，黑表笔接在电流表的接纳处，读出示数。

2.电表的使用用电表测量交流电压和直流电流，读出示数。

3.电阻箱的使用连接电源、电阻箱和万用表，选择万用表电阻挡位，通过调节电阻箱电阻值，将电路中的电阻值控制在一定范围内。

指针万用表实验报告指针万用表实验报告引言：指针万用表是一种常见的电子测量仪器，用于测量电压、电流、电阻等电学量。

本实验旨在通过使用指针万用表，对不同电路中的电压、电流和电阻进行测量，掌握其使用方法和注意事项。

实验一：电压测量在实验一中，我们将使用指针万用表测量直流电源的电压。

首先，将电源的正极与指针万用表的红色测试笔连接，将电源的负极与指针万用表的黑色测试笔连接。

然后，将指针万用表的旋钮调整至适当的量程，观察指针的偏转情况，并读取相应的电压数值。

实验结果表明，指针万用表能够准确测量直流电源的电压。

然而，需要注意的是，在测量过程中应避免过大的电压，以免损坏仪器或导致人身伤害。

实验二：电流测量在实验二中，我们将使用指针万用表测量电路中的电流。

首先，将电路中的一段导线与指针万用表的黑色测试笔连接，将另一段导线与指针万用表的红色测试笔连接。

然后，将指针万用表的旋钮调整至适当的量程，观察指针的偏转情况，并读取相应的电流数值。

实验结果表明，指针万用表能够准确测量电路中的电流。

然而，需要注意的是，在测量过程中应避免过大的电流，以免损坏仪器或导致人身伤害。

实验三：电阻测量在实验三中，我们将使用指针万用表测量电路中的电阻。

首先，将指针万用表的旋钮调整至适当的量程。

然后，将指针万用表的两个测试笔分别与电阻器的两个引脚相连接。

观察指针的偏转情况，并读取相应的电阻数值。

实验结果表明，指针万用表能够准确测量电路中的电阻。

然而，需要注意的是，在测量过程中应避免过大的电阻，以免损坏仪器或导致测量误差。

实验四：其他功能除了上述实验外，指针万用表还具有其他功能，如测量交流电压、测试二极管和晶体管等。

这些功能的使用方法与前述实验类似，只需要根据具体情况调整指针万用表的量程和测试笔的连接方式。

总结：通过本次实验，我们掌握了指针万用表的基本使用方法和注意事项。

指针万用表作为一种常见的电子测量仪器，具有准确、实用的特点。

然而，在使用过程中仍需谨慎操作，避免超出仪器的测量范围，以确保测量结果的准确性和仪器的安全性。

直流电压、电流和电阻的测量实验报告学生序号：6 实验报告课程名称：电路与模拟电子技术实验指导老师：张冶沁成绩：__________________ 实验名称：直流电压、电流和电阻的测量实验类型：电路实验同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.掌握直流电源、测量仪表以及数字万用表的使用方法；2.掌握测量直流电压、电流和电阻的直接测量方法；3.了解测量仪表量程、分辨率、准确度对测量结果的影响。

4.学习如何正确表示测量结果。

二、实验内容和原理1.数字式仪表测量误差计算方法数字显示的直读式仪表，其误差常用下列三种方式表示：?=?（a%）x?几个字?=?（a%）x?（b%）xm?=?（a%）x?（b%）xm?几个字式中，x为被测量的指示值；xm为仪表满偏值，也就是仪表量程；a为相对误差系数；b为误差固定项。

从上述三种表达式可知，数字表的误差主要由与被测值大小有关的相对量和与被测量大小无关的固定量以及显示误差共同组成。

其中，前者是由于仪表基准源、量程放大器、衰减器的衰减量不稳定及校准不完善的非线性等因素引起的误差；后者包括仪表零点漂移、热电势、量化误差和噪声引起的误差。

2.电路基本测量方法。

直接测量的结果表示为：x?u（cP）。

其中，x：n次测量的平均值；uc：合成不确度；P：置信概率。

3.数字万用表测量误差的计算方法。

将直流电压表跨接（并接）在待测电压处，可以测量其电压值。

直流电压表的正负极性与电路中实际电压极性相对应时，才能正确测得电压值。

电流表则需要串联在待测支路中才能测量在该支路中流动的电流。

电流表两端也标有正负极性，当待测电流从电流表的“正”流到“负”时，电流表显示为正值。

直流仪表的测量误差通常由其说明书上的计算公式给出，与测量值以及量程大小有关。

物理实验报告姓名：杜伟胜班级桌号日期成绩一、实验项目：万用表的使用二、实验目的：掌握万用表的使用方法三、实验仪器：mf500-4 型万用表、直流稳压电源、滑线变阻器、标准电阻箱、电阻板、暗盒子、伏特表、毫安表、单刀开关、双刀开关、导线7条、故障线2条.四、实验内容步骤及实验记录：1．用万用表测量交流电压、直流电流和电阻（1）用交流电压档测量市电电压值（约220v)；将万用表置于交流250v档，调零。

用表笔探测交流电源插座的插孔。

手不可接触表笔金属部分.测量值为228v,在仪器工作允许范围。

可以通过调节实验室的交流稳压电源到输出220v。

（2）用欧姆档测量电阻板上的电阻值，并指明所用档次的中值电阻值为多少？测量前必须调零,并使电路不闭合、不通电.c(3）按图1连接电路。

电源电压取5伏，选ubc、ucd、择合适的量程分别测出uab、ubd和uad,同时要记录测量量程及其内阻；（灵敏度20kω/v)图 1(4）选择合适的量程测出回路中的电流i,并记录测量量程和内阻（50μa表头，内阻r2．用万用表检查和排除故障（用伏特计法）按图2连接电路。

其中电源电压e取5伏，电阻用电阻箱500欧左右。

把检查过程记录下来。

现象：毫安表没有示数,伏特表有示数，’’’’''ab有电压,cd无电压，dc无电压,fd 无电压，’''''’fh无电压，fc有电压，cd有电压hf间有电压，’'故知线ff为故障线，dd为故障线.’3．用万用表判断黑盒子内的元器件及其连接电路.元器件有干电池（1。

5v）、电容器、电阻、二极管中的四只三、误差分析1、由图1电路的电压测量数据发现，实际测量值小于计算值，尤其是ucd。

电路，增加了电路总电阻，导致总电流的减小。

电流接入误差计算如下:？i/i测？ra/r等故 3、？i?3。

1/121？40?μa实验中出现的问题及解决四、注意事项（1）测量前一定要根据被测量的种类、大小将转换开关拨至合适的位置; （2)执表笔时，手不能接触任何金属部分；（3）测试时采用跳跃接法，即在用表笔接触测量点的同时，注视电表指针偏转情况，随时准备在出现不正常现象时使表笔离开测量点.五、预习题（1) 万用表可以用来测量哪些物理量?测量电压、电流时分别要注意些什么？答：万用表可以用来测量电阻、交直流电压、电流。

万用表实训报告实训目的，通过本次实训，掌握使用万用表测量电路中电压、电流、电阻等基本参数的方法，提高实际操作能力。

实训内容：1. 电压测量。

首先，将电路连接好，确保电源已经打开。

然后，将红表笔连接到电路中的正极，黑表笔连接到负极，读取万用表上的电压值。

在测量过程中，要注意选择合适的量程，避免电压超出万用表的测量范围。

2. 电流测量。

在测量电流之前，需要先将电路断开，然后将万用表调至电流测量档位。

接下来，将电路中断开的一端与红表笔连接，另一端与黑表笔连接，使电流通过万用表流过。

在测量电流时，同样需要选择合适的量程，避免过大的电流损坏万用表。

3. 电阻测量。

在测量电阻之前，需要先将电路断开，并确保电源已经关闭。

然后，将万用表调至电阻测量档位，将两个表笔分别连接到电路中的两端，读取万用表上的电阻值。

在测量电阻时，要注意避免手指触碰电路，以免影响测量结果。

实训总结：通过本次实训，我对万用表的使用方法有了更深入的了解。

在实际操作中，要注意保持仪器的清洁、正确使用测量档位、避免过大电压或电流对仪器造成损坏。

只有在掌握了正确的操作方法和注意事项后，才能更好地利用万用表进行电路参数的测量工作。

实训心得：本次实训让我对电路参数的测量有了更深入的认识，也提高了我的实际操作能力。

在今后的学习和工作中，我会继续加强对电子测量仪器的使用，不断提升自己的专业能力。

同时，我也会将所学知识运用到实际工程中，为工程项目的顺利进行贡献自己的力量。

结语：通过本次万用表实训，我对电路参数测量有了更深入的认识，也提高了自己的实际操作能力。

我相信，在今后的学习和工作中，这些知识和技能一定会派上用场。

希望通过不断的学习和实践，能够成为一名优秀的电子工程师，为社会做出更大的贡献。
