西门子人机界面触摸屏组态与应用技术课件第1章

西门子人机界面触摸屏组态与应用技术课件第1章
第1章 人机界面的硬件与工作原理
1.1 人机界面概述
1.1.1 人机界面
人机界面简称为HMI，在控制领域，HMI一般特指用于操作 人员与控制系统之间进行对话和相互作用的专用设备。人机界 面按工业现场环境应用来设计，它是PLC的最佳搭档。
人机界面的主要任务： 1）动态显示过程数据和开关量的状态。 2）用图形界面来控制过程，用按钮控制设备，修改参数。 3）显示报警和数据记录，打印报表和报警记录。 4）配方管理。 HMI用组态软件设计画面和实现与PLC的通信。不同厂家的 人机界面和组态软件互不兼容。人机界面一般可以用于各主要 生产厂家的PLC。
按键面板
无线移动面板
6．精彩系列面板 Smart 700 IE V3和Smart 1000 IE V3的显示器分别为7in和10in，专门与S7200和S7-200 SMART配套，集成了以太网接口、RS-422/485接口和USB接口， 组态软件为WinCC flexible SMART V3。Smart 700 IE V3具有很高的性价比。 8．HMI的组态软件 博途（TIA Port）是西门子的全集成自动化工程设计软件平台。 博途中的WinCC用于为精彩面板之外的西门子HMI和PC组态。它易于上手， 功能强大。带有丰富的图库，支持多语言组态和多语言运行。

精智面板
第二代精简面板有4.3in、7in、9in和12in的高分辨率64K色宽屏显示器，支 持垂直安装。有一个RS-422/RS-485接口或一个RJ45以太网接口，还有一个 USB 2.0接口。
4．移动面板 第二代移动面板的宽屏显示器分别为7in和9in，1600万色。还有与SIMATIC 故障安全控制器一起使用的移动面板。防护等级IP65，防尘防水。无线移动面 板的显示器为7.5in，64K色。 5．按键面板 按键面板结构小巧，安装方便，直接连接电源和总线电缆，无需使用单独 的接线端子，面板的后背板集成有数字量I/O。

触摸屏课件

触摸屏课件
2.触摸屏需开启用数据通道选择“Control Panel”，在 弹出窗口激活“Enable Channel”复选框选中后关闭，后选 择“Transfer”启动下载。
3.点击下载按钮下载工程。如下图:
触摸屏软件应用介绍
触摸屏软件应用介绍
三、工程下载
4.下载完成，触摸屏需在开启用数据通道选择“Control Panel”，在弹出窗口取消选中后关闭，用专用连接电 缆连接PLC与触摸屏就可以实现所设定的控制。
3.按向导提示，一路按下【下一步】， 按下【完成】 ，软件安装完毕。
注意：软件必须安装在英文目录下，否则将无 法正确安装。
触摸屏软件应用介绍
一、软件安装对电脑基本要求
在PC 上运行WinCC_flexible_2008_SP4软件，系统需满足：
1.操作系统：Windows XP Professional SP3或 Windows 7 2.CPU处理器：主频在2.0GHZ以上 3.内存：最低512MB；建议使用1GB 或更高 4.空闲硬盘空间：至少为10个G 5.串口：需有RS232串口一个
视频学习下载网址：
/service/elearning/cn/SerialVideo.aspx?vsid=3
三、触摸屏与PLC通讯线制作
Smart面板RS485端口到FX3UPLC编程口连接电缆，如 下图所示为连接电缆1
触摸屏软件WinCC_flexible_2008_SP4
一、软件安装步骤
1.先装WinCC_flexible_2008_SP4
2.再装WinCC flexible 2008 SP4 U，用于监控PLC输入输出端口状态，选择右侧 “圆”，在“外观”下设置如下：
三、制作一个简单的工程

西门子PLC硬件组态PPT课件

西门子PLC硬件组态PPT课件

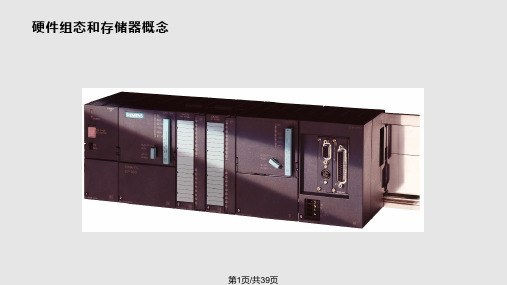

可执行 的部分
插入存储器 卡后： 申请存储器 复位并拷贝 到工作存储 器
工作存储器 RAM
第4页/共39页
硬件组态和参数分配
组态分布式
在硬件组态的站窗口中分配机架、块可 I/O，可以从硬件目录中选择部件。
参数分配 启动特性、
设定组态
实际组态
建立可分配参数模块的特性，例如： 保持区等。
设定好的硬件组态和参数分配。
SIEMENS
RUN-P RUN STOP
M RES
SIMATIC S7-300
电池
SF CPU314 BAF DC 5V FRCE RUN STOP
MPI
2
存储器卡插槽
第24页/共39页
S7-400电源模块上的LED指示 灯 “INTF” -> 内部故障
“BAF” -> 电池故障 “BATT1F” -> 电池 1 电压不足或不存在 "BATT2F" -> 电池 2 电压不足或不存在 DC 5V 正常 DC 24V 正常 FMR 确认开关（故障信息复位）
第33页/共39页
建立与CPU的连接
直接连接
站1
CPU
PG
可访问的 CPU
组态的
CPU
站2
站3
（从硬件站2
来的VAT）
第34页/共39页
在STOP模式下修改输出
第35页/共39页
练习6.2：为后面的操作准备培训装置
步骤 1 2
做什么 取下接线练习中的导线。 连接数字量模板的前连接器。
结果 再次建立与传送带模型的连接。
第21页/共39页
调试检查表
•观察模板上的LED指示灯 •执行 CPU 存储器复位 •执行CPU的完全再启动 • 启动 SIMATIC 管理器 • 用监视变量功能检查输入 • 用修改变量功能检查输出

西门子触摸屏编程教学PPT

西门子触摸屏编程教学PPT

基于S7-1200与1+X实训平台郑州职业技术学院卢青波2/13/2020博途软件的基本使用方法1.1 软件简介1.2 操作界面1.3 打开项目1.4 创建新项目1.5 使用帮助1.1 软件简介郑州职院巨巨（1）全集成自动化软件TIA portal(中文名为博途)，是西门子工业自动化集团发布的新一代全集成自动化软件。

（2）几乎适用于所有自动化任务。

借助这个软件平台，用户能够快速、直观地开发和调试自动化控制系统。

（3）与传统方法相比，无需花费大量时间集成各个软件包，显著地节省了时间，提高了设计效率。

SIMATIC STEP7 Professional V15，用于硬件组态和编写PLC程序。

SIMATIC STEP7 PLCSIM V15，用于仿真调试。

SIMATIC WinCC Professional V15，用于组态可视化监控系统，支持触摸屏和PC工作站。

1.3 打开项目1.4 创建新项目郑州职院巨巨1.5 使用帮助郑州职院巨巨硬件组态2.1 组态目的2.2 组态方法2.3 组态实例2.1 组态目的郑州职院巨巨硬件组态任务就是在TIA编程软件中生成一个与实际的硬件系统完全相同的系统，例如系统中的设备（PLC和HMI），PLC各模块的型号、订货号和版本，HMI的型号、网络IP等。

模块的安装位置和设备之间的通信连接、都应于实际的硬件系统完全相同。

自动化系统启动时，CPU比较组态时生成的组态系统和实际的硬件系统，如果两个系统不一致，则需要采取相应的措施。

组态为软件编写打下了坚实的硬件基础。

2.2 组态方法创建项目组态CPU组态IO 组态HMI 组态外围设备设置参数（1）创建项目：开始自动化控制项目的第一步（2）组态CPU：注意要与硬件设备的型号、订货号、版本号一致。

（3）设置参数：要注意分配设备的IP地址、IO的序号设置、系统时钟设置等参数。

（1）按照如图步骤，完成项目设置，并进行项目创建。

（1）按照如图步骤，完成CPU 的组态。

西门子人机界面触摸屏组态与应用技术课件第3章

西门子人机界面触摸屏组态与应用技术课件第3章

用右键单击某行，执行快捷菜单中的“插入对象”命令，将在该行的上面 插入一个新的行。单击某些表格最下面的空白行中的“添加”，将会自动生 成与上一行的参数顺序排列的新的行。
7．复制与粘贴表格单元 右键单击某一表格单元，可以删除、复制或粘贴该表格单元。 8．复制多个表格单元 单击选中某一表格单元，用鼠标左键按住该单元右下角的小正方形，光标 变为黑色的十字。向下移动鼠标，选中该单元下面的若干个单元。松开鼠标 左键，用出现的对话框选择覆盖还是插入。 3.4.2 鼠标的使用技巧 1．用详细视图和鼠标的拖拽功能创建对象 打开项目“315_精简面板”的根画面，用详细视图显示HMI默认的变量表 中的变量。将详细视图中的“当前值”拖拽到画面工作区中，将在该画面中 生成一个与变量“当前值”连接的I/O域。 2．用鼠标拖拽功能实现画面对象与变量的连接 将详细视图中的“预设值”拖拽到画面上刚生成的I/O域中。在I/O域的巡 视窗口中可以看到它连接的变量变成了“预设值”。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。

西门子HMI介绍 PPT课件

西门子HMI介绍 PPT课件

•Panel PC – FI 25 – FI 45 – PC 670 10’’ – PC 670 12’’ – PC 670 15’’ – PC 670 12’’ TOUCH – PC 670 15’’ TOUCH – PC 870 12" – PC 870 15" – PC 870 15" TOUCH – PC IL 70 12" TOUCH – PC IL 70 15" TOUCH
HMI画面客户机，通过 TCPIP协议与服务器连 接，操作人员可以在此 之上进行操作等，放置 在现场
HMI画面服务器， 负责数据上传，下载 以及与客户机通讯, 放置在控制室中。
5
2.1 WinCC HMI系统构成
WinCC系统包括变量管理，画面制作，报警， 归档，报表打印等
6
2.2 变量管理
通过添加相应的通讯驱动，与底层PLC建立数据连接，把底层的变量点集 成到WinCC系统中。
18
3.4 配方
Protool 配方设定与下放都比较简单，直接可以在画面输入组态。还可以实 时上传与保存。
19
3.5 函数
Protool 编写简单函数， 实现特定功能。在画面组态中可以调用。
20
15
3.1 Protool HMI系统构成(一)
Panel（图形/文本面板） – TP 170A – TP 170B – TP 170B Color – TP 270 (6“和10”) – OP 170B – OP 270 (6“和10”)
•Multi Panel （多功能面板） – MP 270B – MP 270B TOUCH – MP 270 – MP 270 TOUCH – MP 370 – MP 370 TOUCH

西门子硬件组态.ppt


模拟量模块分配到不正确的槽位置
模拟量模块不正确的测量范围 存储器复位后，分配不相同的参数 不能打开硬件组态 模块参数不能修改
因为参数分配错误，CPU 进入Stop 模式
由于不正确的参数分配，模拟量模块 组态错误 重新装载组态 建立硬件站或“上载站”
离线打开站
可变寻址
2x
访问符号表
一次右击
插入 S7 程序
插入S7 块
STEP 7 帮助系统
STEP 7上下文帮助
标准库
练习4.2：建立项目
在这里输入 项目名，用 “OK”确认
练习4.3：插入 S7 程序
练习4.4：插入 S7 块
练习4.5：CPU 存储器复位
手动 1. 把模式选择器放在 “STOP”位置 通过 PG 1. 把模式选择器放在 “RUN-P”位置 插入存储器卡后 1. 把模式选择器放在 “STOP”位置
参数分配
建立可分配参数模块的特性，例如：启动特性、 保持区等。
设定组态
设定好的硬件组态和参数分配。
实际组态
已存在硬件的实际组态和参数分配。
建立项目
这里选择项 目名，用 “OK”确认。
插入一个站
启动硬件组态
产生硬件设定组态
模块地址概况
“地址概况”
CPU 属性
2x
CPU 属性：概述
CPU 属性：启动
3. 菜单选择： PLC -> Clear/Reset
2. 插入存储器卡
3. “STOP”灯慢速闪烁
执 行 存储器 复 位
1. 点击“OK”按钮确认 存储器复位
1.把模式选择器保持 在“MRES”位置 （STOP指示灯快速 闪烁） 2. 松开模式选择器 (自动回到“STOP” 位置)

西门子PLC简介 硬件结构PPT课件

用。主机与扩展模块之间由导轨固定，并用扩展电缆连接。
第6页/共27页
（2） 个人计算机（PC）或编程器 个人计算机（PC）或编程器需装上STEP7-Micro/WIN32编程软件后，才可供用户进行程序的编制、 编辑、调试和监视等。 要求个人计算机CPU为80586或更高的处理器，16M内存（最低要求为：CPU80486，8M内存）
错误状态。存储卡（EEPOM卡）可以存储CPU程序。
• RS-485的串行通讯端口 ——PLC主机实现人一机
对话、机—机对话的通道。实现PLC与上位计算机的连接，实现PLC与PLC、编 程器、彩色图形显示器、打印机等外部设备的连接。
• 扩展接口 ——PLC主机与输入、输出扩展模块的接口，作扩展系统之
数字量输出模块分为直流输出模块交流输出模块交直流输出模块三种晶体管晶闸管继电器输出方数字量输出模块的每一个输出点能控制一个用户的离散型onoff负载
第一模块 三相异步电动机的可逆运行控制
• S7-200系列可编程序控制器 • 接触器控制的正、反转 • 接触器控制与按钮双重连锁控制正、反转 • 利用行程开关自动往返循环控制
立的交流电源，这些
N
交流电源可以不同相。
第18页/共27页
4-11
c. 交、直流输出模块（ 继电器输出方式）
外部接线图：
交直流输出模块 （EM222 8×继电器） 有8个输出点，分成2 组，1L、2L是每组输出 点的公共端。每组需 用户提供一个外部电 源（可以是直流或交 流电源）。
N(-) L(+)
第9页/共27页
5．人机界面
• 人机界面主要指专用操作员界面，例如操作员面板、触摸屏、文本显示器等，这些设备可以使用户通过友 好的操作界面轻松地完成各种调整和控制的任务。

西门子触摸屏硬件课件

过程可视化 操作员对过程的控制
显示报警 归档过程值 过程和设备的参数管理
设备工作状态显示在HMI设备上，显示画面包括 指示灯、按钮、文字、图形、曲线等，画面可根 据过程变化动态更新。
操作员可以通过图形用户界面来控制过程。例如， 操作员可以通过数据、文字输入操作，预置控件 的参数或者启动电机。
过程的临界状态会自动触发报警，例如，当超出 设定值时显示报警信息。
TP177B PN/DP与组态PC机的连接
TP177B PN/DP与PLC的连接
设置触摸屏通信参数
MPI属性设置对话框
1- HMI设备是总线上的唯一主站 2- 触摸屏的MPI地址 3- 超时 4- 数据传输速率 5- 最高站地址
PROFIBUS属性设置对话框
1- HMI设备是总线上的唯一主站 2- 触摸屏的PROFIBUS地址 3- 超时 4- 数据传输速率 5- 最高站地址 6- 总线类型 7- 用于打开“配置文件”对话框的按钮
2．微型面板
TP070
TP170micro
TP178 micro
K-TP178 micro
TP070、TP170 micro、TP177 micro和K-TP178 micro都是专门 用于S7-200的5.7in的STL-LCD，4种蓝色色调，有CCFL背光， 320×240像素，通信接口均为RS-485。支持的图形对象有位图、图 标或背景图片，有软件实时时钟，可以使用的动态对象为棒图。
第1讲 西门子HMI与WinCC flexible介绍
一、人 机 界 面 概 述 二、人机界面的应用步骤 三、西门子人机界面设备简介 四、WinCC flexible简介
一、人 机 界 面 概 述
1、人机界面的基本概念 人机界面（Human Machine Interface）又称为人机接口，简称为HMI。

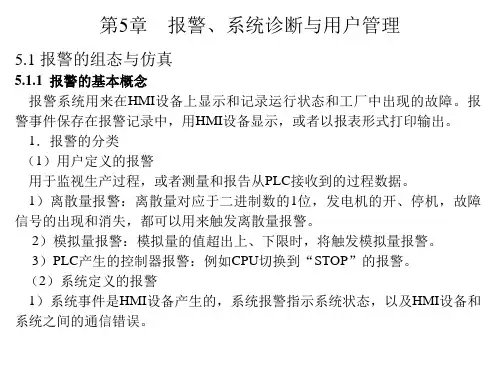

西门子人机界面触摸屏组态与应用技术课件第5章

某些HMI设备可以将特定的报警类别发送给指定的电子邮件地址。 （5）系统函数
报警事件发生时，在运行系统中执行组态的函数。 5．运行系统报警属性的设置 打开项目“精智面板报警”的“运行系统设置”编辑器，选中左边窗口中 的“报警”，一般使用默认的设置。
6．HMI报警属性的设置 双击项目视图中的“HMI报警”，在“报警类别”选项卡，可以创建16个 报警类别。下面是自动生成的最常用的4种报警类别。 1）Errors：指示紧急的或危险的操作和过程状态，必须确认。 2）Warnings：指示不太紧急或不太危险的操作和设备状态，不需要确认。 3）System：提示操作员有关HMI设备和PLC的操作错误或通信故障。 4）Diagnosis events：PLC的状态和事件，不需要确认。 运行时报警消息中使用的是报警类别的“显示名称”。将Error和System类 别的“显示名称”改为“事故”和“系统”。设置Warnings的显示名称为 “警告”。将错误类别“到达离去”的背景色改为浅蓝色。 选中“事故”类别，再选中巡视窗口的“状态”，“到达”“离开”和 “已确认”这三种状态分别用字母I、O、A作为报警消息中的默认文本，将 它们的文本分别修改为“到达”“离开”和“确认”。对“警告”“系统” 类别做类似的操作。 7．报警组 可以将某些相关的报警组态为一个报警组，通过一次操作，确认属于此报 警组的所有报警。
分别令S7-PLCSIM中的M11.1和M11.0为1状态，报警窗口中出现事故报警消 息“到达 500机组过速”和“到达 机组过流”。报警指示器上的数字变为3， 表示当前有3条报警消息。
单击窗口右边的“确认”按钮，因为“机组过压”和“机组过流”属于同一 个确认组，它们被同时确认，它们的状态均变为“到达确认”。
3．确认报警的方法 1）用户可根据组态用下列方式之一手动确认报警：使用HMI设备上的确认 键；使用报警视图中的确认按钮；使用组态的功能键或画面中的按钮。 2）PLC的控制程序置位指定的变量中的一个特定位，来确认离散量报警。 3）通过函数列表或脚本中的系统函数确认。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳联嵌科 技有限公司
西门子触摸屏应用技术
主讲教师：马吉福
1
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
第1讲 西门子HMI与WinCC flexible 介绍
一、人 机 界 面 概 述 二、人机界面的应用步骤 三、西门子人机界面设备简介 四、WinCC flexible 简介
2
例如，可以一次性将这些参数从 HMI 设备下载到 PLC ，以便改变产品版本进行生产。
5
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
二、人机界面的组态步骤
1．对监控画面组态 2．人机界面的通信功能
3．编译和下载项目文件 4．运行阶段
6
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
三、西门子人机界面设备简介
7
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
1．文本显示器
文本显示器TD200C
TD400C
8
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
（1）TD200C。TD200C如图10-4所示，它具有标准TD200的基本 操作功能，另外还增加了一些新的功能。TD200C为用户提供了非常灵 活的键盘布置和面板设计功能。用S7-200的编程软件STEP7Micro/WIN来组态。
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
一、人 机 界 面 概 述
1、人机界面的基本概念 人机界面（Human Machine Interface）又称为人机接口，简称为HMI。
人机界面可以承担下列任务： （1）过程可视化。在人机界面上动态显示过程数据（即PLC采集的
现场数据）。 （2）操作员对过程的控制。操作员通过图形界面来控制过程。如操
2018/10/27
第6章 触摸屏的使用
16
16/36
2018/10/27
第6章 触摸屏的使用
12
12/36
深圳联嵌科 技有限公司
3、触摸屏
TP177、TP170
TP270
2018/10/27
第6章 触摸屏的使用
13
13/36
深圳联嵌科 技有限公司
（1）TP170A是用于S7系列PLC的简单任务的经济型触摸屏，采 用5.7in蓝色STN-LCD,4级灰度，支持位图、图标和背景图画，动态对象 有棒图，有一个RS-232接口和一个RS-422/485接口。
9
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
2．微型面板
TP070
TP170micro
2018/10/27
第6章 触摸屏的使用
10
10/36
深圳联嵌科 技有限公司
TP178 micro
K-TP178 micro
2018/10/27
第6章 触摸屏的使用
11
11/36
深圳联嵌科 技有限公司
（6）过程和设备的参数管理。将过程和设备的参数存储在配方中 ，可以一次性将这些参数从人机界面下载到PLC，以便改变产品的品种 。
4
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
人机界面 HMI
HMI 系统承担的主要任务
过程可视化 操作员对过程的控制
显示报警
设备工作状态显示在HMI 设备上，显示画面包括 指示灯、按钮、文字、图形、曲线等，画面可根 据过程变化动态更新。
TP070、TP170 micro、TP177 micro和K-TP178 micro都是专门 用于S7-200的5.7in的STL-LCD，4种蓝色色调，有CCFL背光， 320×240像素，通信接口均为RS-485。支持的图形对象有位图、图 标或背景图片，有软件实时时钟，可以使用的动态对象为棒图。
201
14/36
深圳联嵌科 技有限公司
4、操作员面板
OP3
OP7
OP17
2018/10/27
OP170B 、OP177B
第6章 触摸屏的使用
15
15/36
深圳联嵌科 技有限公司
OP170B（见图10-15）基于Windows CE操作系统，采用320*240像 素，5.7in的蓝色STN-LCD，有24个功能键，其中18个带LED。有两个 RS-232接口、一个RS-422/485接口和一个CF卡插槽，可以连接其他品 牌的PLC。它支持位图、图标、背景图形和矢量图形对象，动态对象有 图表、柱形图和隐藏按钮，具有配方功能。
作员可以用触摸屏画面上的输入域来修改系统的参数，或者用画面上的 按钮来启动电动机等。
3
2018/10/27
第6章 触摸屏的使用
深圳联嵌科 技有限公司
（3）显示报警。过程的临界状态会自动触发报警，如当变量超出 设定值时。
（4）记录功能。顺序记录过程值和报警信息，用户可以检索以前 的生产数据。
（5）输出过程值和报警记录。如可以在某一轮班结束时打印输出 生产报表。
操作员可以通过图形用户界面来控制过程。例如， 操作员可以通过数据、文字输入操作，预置控件 的参数或者启动电机。
过程的临界状态会自动触发报警，例如，当超出 设定值时显示报警信息。
归档过程值
HMI 系统可以连续、顺序记录过程值和报警，并 检索以前的生产数据，并打印输出生产数据。
过程和设备的参数管理
HMI 系统可以将过程和设备的参数存储在配方中。
（2）TP170B采用5.7in、蓝色或16色STN-LCD，有2个RS-232接 口、1个RS-422/485接口和1个CF卡插槽，支持位图、图标、背景图画 和矢量图形对象，动态对象有图表、柱形图和隐藏按钮，有配方功能。
（3）TP270采用5.7in或10.4in 256色STN触摸屏，通过改进的显 示技术，提高了亮度。可以通过CF卡、MPI和可选的以太网接口备份或 恢复。可以远程下载/上载组态和硬件升级。有2个RS-232接口、1个 RS-422/485接口和1个CF卡插槽，可以通过USB、RS-232串口和以太 网接口驱动打印机。
（2）TD400C。TD400C（如图10-5所示）是新一代文本显示器 ，完全支持西门子S7-200 PLC，4行中文文本显示，与S7-200 PLC通 过PPI高速通信，速率可达到187.5kb/s，STEP7-Micro/WIN4.0 SP4中 文版组态，HMI程序存储于PLC，无需单独下载，便于维护。
