第1章 人机界面的硬件与工作原理
1.1 人机界面概述
1.1.1 人机界面
人机界面简称为HMI，在控制领域，HMI一般特指用于操作 人员与控制系统之间进行对话和相互作用的专用设备。人机界 面按工业现场环境应用来设计，它是PLC的最佳搭档。
人机界面的主要任务： 1）动态显示过程数据和开关量的状态。 2）用图形界面来控制过程，用按钮控制设备，修改参数。 3）显示报警和数据记录，打印报表和报警记录。 4）配方管理。 HMI用组态软件设计画面和实现与PLC的通信。不同厂家的 人机界面和组态软件互不兼容。人机界面一般可以用于各主要 生产厂家的PLC。
按键面板
无线移动面板
6．精彩系列面板 Smart 700 IE V3和Smart 1000 IE V3的显示器分别为7in和10in，专门与S7200和S7-200 SMART配套，集成了以太网接口、RS-422/485接口和USB接口， 组态软件为WinCC flexible SMART V3。Smart 700 IE V3具有很高的性价比。 8．HMI的组态软件 博途（TIA Port）是西门子的全集成自动化工程设计软件平台。 博途中的WinCC用于为精彩面板之外的西门子HMI和PC组态。它易于上手， 功能强大。带有丰富的图库，支持多语言组态和多语言运行。

精智面板
第二代精简面板有4.3in、7in、9in和12in的高分辨率64K色宽屏显示器，支 持垂直安装。有一个RS-422/RS-485接口或一个RJ45以太网接口，还有一个 USB 2.0接口。
4．移动面板 第二代移动面板的宽屏显示器分别为7in和9in，1600万色。还有与SIMATIC 故障安全控制器一起使用的移动面板。防护等级IP65，防尘防水。无线移动面 板的显示器为7.5in，64K色。 5．按键面板 按键面板结构小巧，安装方便，直接连接电源和总线电缆，无需使用单独 的接线端子，面板的后背板集成有数字量I/O。
触摸屏课件

触摸屏课件

2.触摸屏需开启用数据通道选择“Control Panel”，在 弹出窗口激活“Enable Channel”复选框选中后关闭，后选 择“Transfer”启动下载。
3.点击下载按钮下载工程。如下图:
触摸屏软件应用介绍
触摸屏软件应用介绍
三、工程下载
4.下载完成，触摸屏需在开启用数据通道选择“Control Panel”，在弹出窗口取消选中后关闭，用专用连接电 缆连接PLC与触摸屏就可以实现所设定的控制。
3.按向导提示，一路按下【下一步】， 按下【完成】 ，软件安装完毕。
注意：软件必须安装在英文目录下，否则将无 法正确安装。
触摸屏软件应用介绍
一、软件安装对电脑基本要求
在PC 上运行WinCC_flexible_2008_SP4软件，系统需满足：
1.操作系统：Windows XP Professional SP3或 Windows 7 2.CPU处理器：主频在2.0GHZ以上 3.内存：最低512MB；建议使用1GB 或更高 4.空闲硬盘空间：至少为10个G 5.串口：需有RS232串口一个
视频学习下载网址：
/service/elearning/cn/SerialVideo.aspx?vsid=3
三、触摸屏与PLC通讯线制作
Smart面板RS485端口到FX3UPLC编程口连接电缆，如 下图所示为连接电缆1
触摸屏软件WinCC_flexible_2008_SP4
一、软件安装步骤
1.先装WinCC_flexible_2008_SP4
2.再装WinCC flexible 2008 SP4 U，用于监控PLC输入输出端口状态，选择右侧 “圆”，在“外观”下设置如下：
三、制作一个简单的工程
西门子PLC培训教材PPT课件

西门子PLC培训教材PPT课件


西门子 PLC教程 S7-200/S7-300
8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。
西门子 PLC教程 S7-200/S7-300
9、点击确定，即可生成一个PROFIBUS-DP网络
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
S7-300网络特点 下一页
网络详细信息
西门子 PLC教程 S7-200/S7-300
S7-300硬件组态
西门子 PLC教程 S7-200/S7-300
8、点击STATION\Properties,打开 PC STATION 属性画面，点开CONFIGURATION 页。在 中间的框中是PC STATION 的组态文件的文件夹地址和名称。我们可以用该文件配置PC机的 CP5611网卡
以上是一个完整的网络组态过程！
MPI网络通讯： 回顾
PROFIBUS网络通讯：回顾 》22页
西门子 PLC教程 S7-200/S7-300
S7-200硬件特点和系统配置
➢ s7-200系列可编程 控制器是西门子PLC产品中的小型一组 ，即为Micro PLC ➢中央处理单元 CPU 221、CPU222、CPU224、CPU226 ➢扩展模块
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
工业以太网 CP243-1 通讯处理器
西门子人机界面触摸屏组态与应用技术课件第6章

西门子人机界面触摸屏组态与应用技术课件第6章

5．组态记录方法 选中某个数据记录，再选中巡视窗口的“记录方法”，有4种记录方法。 1）“循环记录”：记录中保存的数据采用先入先出的存储方式，记录记满 时，将删除大约20%的最早的条目。 2）“分段的循环记录”：连续填充相同大小的多个日志段。均被完全填满 时，最早的日志将被覆盖。日志段的最大编号默认值为2，最小编号为0。
选中“温度记录”，再选中巡视窗口的“常规”。“每个记录的数据记录 数”指可以存储在数据记录中的数据条目的最大数目。
数据记录的存储位置可能的选项有RDB（关系数据库）文件、CSV文件和 TXT （ 文 本 ） 文 件 。 CSV 是 微 软 的 Excel 文 件 。 TXT 文 件 格 式 支 持 可 用 于 WinCC的所有字符（包括中文）。
6.3 趋势视图
趋势是变量在运行时的值的图形表示，在画面中用曲线形式的趋势视图来 连续显示趋势。一个趋势视图可以同时显示多个不同的趋势。趋势视图分为 以时间 t 为自变量的f(t) 趋势视图，和以任意变量x为自变量的f(x) 趋势视图。 6.3.1 趋势视图的组态
1．趋势的分类 趋势有下列4种类型： 1）数据记录：用于显示数据记录中的变量的历史值，在运行时，操作员可 以移动时间窗口，以查看期望的时间段内记录的数据。 2）触发的实时循环：要显示的值由固定的、可组态的时间间隔从PLC读取 数据，并在趋势视图中显示。在组态变量时选择“采集模式”为“循环连 续”。这种趋势适合于表示连续的过程。 3）实时位触发：启用缓冲方式的数据记录，实时数据保存在缓冲区内。 通过设置的一个位来触发要显示的值。常用来显示短暂的快速变化的值。 4）缓冲区位触发：用于带有缓冲数据采集的事件触发趋势视图显示。 2．位触发趋势的通信区 在PLC中组态开关缓冲区，以便在读取趋势缓冲区时连续写入新值。开关 缓冲区确保在HMI设备读取趋势值时，PLC不会将记录的值覆盖。
西门子PLC硬件组态PPT课件

西门子PLC硬件组态PPT课件

可执行 的部分
插入存储器 卡后： 申请存储器 复位并拷贝 到工作存储 器
工作存储器 RAM
第4页/共39页

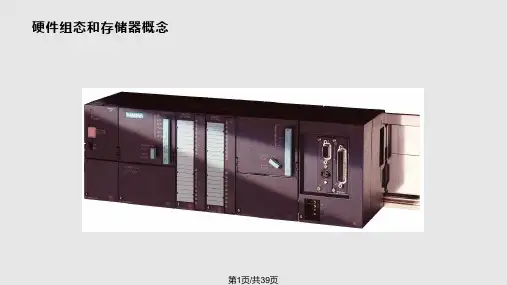

硬件组态和参数分配
组态分布式
在硬件组态的站窗口中分配机架、块可 I/O，可以从硬件目录中选择部件。
参数分配 启动特性、
设定组态
实际组态
建立可分配参数模块的特性，例如： 保持区等。
设定好的硬件组态和参数分配。
SIEMENS
RUN-P RUN STOP
M RES
SIMATIC S7-300
电池
SF CPU314 BAF DC 5V FRCE RUN STOP
MPI
2
存储器卡插槽
第24页/共39页
S7-400电源模块上的LED指示 灯 “INTF” -> 内部故障
“BAF” -> 电池故障 “BATT1F” -> 电池 1 电压不足或不存在 "BATT2F" -> 电池 2 电压不足或不存在 DC 5V 正常 DC 24V 正常 FMR 确认开关（故障信息复位）
第33页/共39页
建立与CPU的连接
直接连接
站1
CPU
PG
可访问的 CPU
组态的
CPU
站2
站3
（从硬件站2
来的VAT）
第34页/共39页
在STOP模式下修改输出
第35页/共39页
练习6.2：为后面的操作准备培训装置
步骤 1 2
做什么 取下接线练习中的导线。 连接数字量模板的前连接器。
结果 再次建立与传送带模型的连接。
第21页/共39页
调试检查表
•观察模板上的LED指示灯 •执行 CPU 存储器复位 •执行CPU的完全再启动 • 启动 SIMATIC 管理器 • 用监视变量功能检查输入 • 用修改变量功能检查输出
西门子触摸屏编程教学PPT

西门子触摸屏编程教学PPT

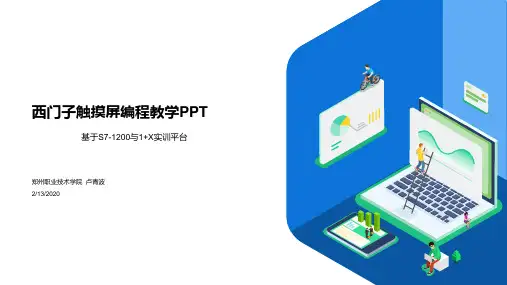

基于S7-1200与1+X实训平台郑州职业技术学院卢青波2/13/2020博途软件的基本使用方法1.1 软件简介1.2 操作界面1.3 打开项目1.4 创建新项目1.5 使用帮助1.1 软件简介郑州职院巨巨（1）全集成自动化软件TIA portal(中文名为博途)，是西门子工业自动化集团发布的新一代全集成自动化软件。

（2）几乎适用于所有自动化任务。

借助这个软件平台，用户能够快速、直观地开发和调试自动化控制系统。

（3）与传统方法相比，无需花费大量时间集成各个软件包，显著地节省了时间，提高了设计效率。

SIMATIC STEP7 Professional V15，用于硬件组态和编写PLC程序。

SIMATIC STEP7 PLCSIM V15，用于仿真调试。

SIMATIC WinCC Professional V15，用于组态可视化监控系统，支持触摸屏和PC工作站。

1.3 打开项目1.4 创建新项目郑州职院巨巨1.5 使用帮助郑州职院巨巨硬件组态2.1 组态目的2.2 组态方法2.3 组态实例2.1 组态目的郑州职院巨巨硬件组态任务就是在TIA编程软件中生成一个与实际的硬件系统完全相同的系统，例如系统中的设备（PLC和HMI），PLC各模块的型号、订货号和版本，HMI的型号、网络IP等。

模块的安装位置和设备之间的通信连接、都应于实际的硬件系统完全相同。

自动化系统启动时，CPU比较组态时生成的组态系统和实际的硬件系统，如果两个系统不一致，则需要采取相应的措施。

组态为软件编写打下了坚实的硬件基础。

2.2 组态方法创建项目组态CPU组态IO 组态HMI 组态外围设备设置参数（1）创建项目：开始自动化控制项目的第一步（2）组态CPU：注意要与硬件设备的型号、订货号、版本号一致。

（3）设置参数：要注意分配设备的IP地址、IO的序号设置、系统时钟设置等参数。

（1）按照如图步骤，完成项目设置，并进行项目创建。

（1）按照如图步骤，完成CPU 的组态。

西门子人机界面触摸屏组态与应用技术课件第3章

西门子人机界面触摸屏组态与应用技术课件第3章


用右键单击某行，执行快捷菜单中的“插入对象”命令，将在该行的上面 插入一个新的行。单击某些表格最下面的空白行中的“添加”，将会自动生 成与上一行的参数顺序排列的新的行。
7．复制与粘贴表格单元 右键单击某一表格单元，可以删除、复制或粘贴该表格单元。 8．复制多个表格单元 单击选中某一表格单元，用鼠标左键按住该单元右下角的小正方形，光标 变为黑色的十字。向下移动鼠标，选中该单元下面的若干个单元。松开鼠标 左键，用出现的对话框选择覆盖还是插入。 3.4.2 鼠标的使用技巧 1．用详细视图和鼠标的拖拽功能创建对象 打开项目“315_精简面板”的根画面，用详细视图显示HMI默认的变量表 中的变量。将详细视图中的“当前值”拖拽到画面工作区中，将在该画面中 生成一个与变量“当前值”连接的I/O域。 2．用鼠标拖拽功能实现画面对象与变量的连接 将详细视图中的“预设值”拖拽到画面上刚生成的I/O域中。在I/O域的巡 视窗口中可以看到它连接的变量变成了“预设值”。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。
西门子HMI介绍 PPT课件

西门子HMI介绍 PPT课件


•Panel PC – FI 25 – FI 45 – PC 670 10’’ – PC 670 12’’ – PC 670 15’’ – PC 670 12’’ TOUCH – PC 670 15’’ TOUCH – PC 870 12" – PC 870 15" – PC 870 15" TOUCH – PC IL 70 12" TOUCH – PC IL 70 15" TOUCH
HMI画面客户机，通过 TCPIP协议与服务器连 接，操作人员可以在此 之上进行操作等，放置 在现场
HMI画面服务器， 负责数据上传，下载 以及与客户机通讯, 放置在控制室中。
5
2.1 WinCC HMI系统构成
WinCC系统包括变量管理，画面制作，报警， 归档，报表打印等
6
2.2 变量管理
通过添加相应的通讯驱动，与底层PLC建立数据连接，把底层的变量点集 成到WinCC系统中。
18
3.4 配方
Protool 配方设定与下放都比较简单，直接可以在画面输入组态。还可以实 时上传与保存。
19
3.5 函数
Protool 编写简单函数， 实现特定功能。在画面组态中可以调用。
20
15
3.1 Protool HMI系统构成(一)
Panel（图形/文本面板） – TP 170A – TP 170B – TP 170B Color – TP 270 (6“和10”) – OP 170B – OP 270 (6“和10”)
•Multi Panel （多功能面板） – MP 270B – MP 270B TOUCH – MP 270 – MP 270 TOUCH – MP 370 – MP 370 TOUCH
西门子人机界面触摸屏组态与应用技术课件第5-6章

西门子人机界面触摸屏组态与应用技术课件第5-6章

分别使用“事故信息”MW10的第0位～第5位（即V11.0～V11.5），触发 发电机的机组过速、机组过流、机组过压、差压保护、失磁保护和调速器故 障这6种事故。
在“HMI报警”编辑器的“离散量报警”选项卡中，单击第1行“ID”列 的“<添加>”，输入报警文本“机组过速”，报警的ID（即编号）是自动生 成的，用户可以修改。
3．组态模拟量报警 某设备的正常温度范围为650º～750º，750º～800º之间应发出警告信息“温 度升高”，600º～650º之间应发出警告信息“温度降低”。大于800º为温度 过高，小于600º为温度过低，应发出错误信息。 打开“HMI报警”编辑器的“模拟量报警”选项卡，单击模拟量报警编辑 器的第1行，输入报警文本“温度过高”，报警类别为Errors。ID（报警编 号）是自动生成的，用户可以修改它。选中巡视窗口的“触发器”，设置触 发变量为“温度”，在设置的延时时间2ms过去之后触发条件仍然存在时才 触发报警。限制模式为“大于”，限制值 防止这种情况发生，应组态死区。死区的“模式”可以选择“关闭”（没有 死区）、“到达时”“离去时”或“到达/离去时”。 组态“温度过高”报警的死区模式为“到达时”，死区值为5%。由仿真 可知，温度值大于840 C（800×105%）时才能触发“温度过高”报警。 温度小于等于800 C时，“温度过高”报警消失。

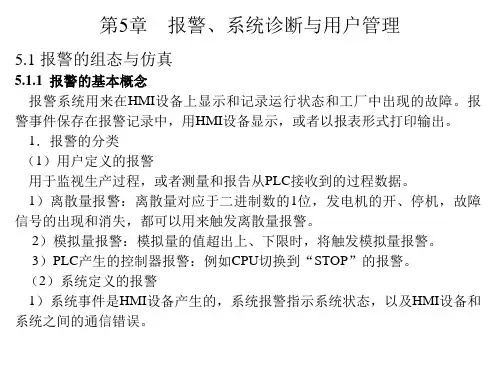

5.1.4 组态报警窗口与报警指示器 1．报警窗口 报警窗口与报警指示器在“全局画面”编辑器中组态，报警窗口的显示和组
态与报警视图类似。组态的报警类别的报警被激活时，报警窗口自动打开。 2．报警指示器 指定报警类别的报警被激活时，报警指示器出现在屏幕上。它有两种状态： 1）闪烁：至少有一条需要确认的未决（未消失的）报警。 2）静态：报警已被确认，但是至少有一条报警消息尚未消失。报警指示器
西门子硬件组态.ppt

西门子硬件组态.ppt


模拟量模块分配到不正确的槽位置
模拟量模块不正确的测量范围 存储器复位后，分配不相同的参数 不能打开硬件组态 模块参数不能修改
因为参数分配错误，CPU 进入Stop 模式
由于不正确的参数分配，模拟量模块 组态错误 重新装载组态 建立硬件站或“上载站”
离线打开站
可变寻址
2x
访问符号表
一次右击
插入 S7 程序
插入S7 块
STEP 7 帮助系统
STEP 7上下文帮助
标准库

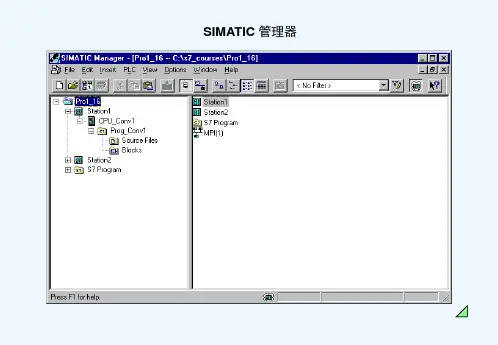

练习4.2：建立项目
在这里输入 项目名，用 “OK”确认
练习4.3：插入 S7 程序
练习4.4：插入 S7 块
练习4.5：CPU 存储器复位
手动 1. 把模式选择器放在 “STOP”位置 通过 PG 1. 把模式选择器放在 “RUN-P”位置 插入存储器卡后 1. 把模式选择器放在 “STOP”位置
参数分配
建立可分配参数模块的特性，例如：启动特性、 保持区等。
设定组态
设定好的硬件组态和参数分配。
实际组态
已存在硬件的实际组态和参数分配。
建立项目
这里选择项 目名，用 “OK”确认。
插入一个站
启动硬件组态
产生硬件设定组态
模块地址概况
“地址概况”
CPU 属性
2x
CPU 属性：概述
CPU 属性：启动
3. 菜单选择： PLC -> Clear/Reset
2. 插入存储器卡
3. “STOP”灯慢速闪烁
执 行 存储器 复 位
1. 点击“OK”按钮确认 存储器复位
1.把模式选择器保持 在“MRES”位置 （STOP指示灯快速 闪烁） 2. 松开模式选择器 (自动回到“STOP” 位置)
西门子PLC简介 硬件结构PPT课件

西门子PLC简介 硬件结构PPT课件

用。主机与扩展模块之间由导轨固定，并用扩展电缆连接。
第6页/共27页
（2） 个人计算机（PC）或编程器 个人计算机（PC）或编程器需装上STEP7-Micro/WIN32编程软件后，才可供用户进行程序的编制、 编辑、调试和监视等。 要求个人计算机CPU为80586或更高的处理器，16M内存（最低要求为：CPU80486，8M内存）
错误状态。存储卡（EEPOM卡）可以存储CPU程序。
• RS-485的串行通讯端口 ——PLC主机实现人一机
对话、机—机对话的通道。实现PLC与上位计算机的连接，实现PLC与PLC、编 程器、彩色图形显示器、打印机等外部设备的连接。
• 扩展接口 ——PLC主机与输入、输出扩展模块的接口，作扩展系统之
数字量输出模块分为直流输出模块交流输出模块交直流输出模块三种晶体管晶闸管继电器输出方数字量输出模块的每一个输出点能控制一个用户的离散型onoff负载

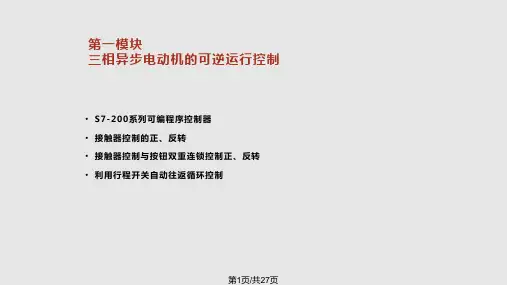

第一模块 三相异步电动机的可逆运行控制
• S7-200系列可编程序控制器 • 接触器控制的正、反转 • 接触器控制与按钮双重连锁控制正、反转 • 利用行程开关自动往返循环控制
立的交流电源，这些
N
交流电源可以不同相。
第18页/共27页
4-11
c. 交、直流输出模块（ 继电器输出方式）
外部接线图：
交直流输出模块 （EM222 8×继电器） 有8个输出点，分成2 组，1L、2L是每组输出 点的公共端。每组需 用户提供一个外部电 源（可以是直流或交 流电源）。
N(-) L(+)
第9页/共27页
5．人机界面
• 人机界面主要指专用操作员界面，例如操作员面板、触摸屏、文本显示器等，这些设备可以使用户通过友 好的操作界面轻松地完成各种调整和控制的任务。

西门子触摸屏资料

尺寸型号技术参数3寸 6A V6640-0AA00-0AX0 4寸TD400c文字显示器4行显示15按键6A V6642-0BA01-1AX0 TP177B 256色代替TP170B触摸屏6A V6642-0BC01-1AX0 TP177B 单色代替TP170B mono 触摸屏6A V6542-0BB15-2AX0 OP170B 蓝色MPI/PROFIBUS DP 操作屏6A V6640-0BA11-0AX0 3寸OP 73micro STN 液晶显示器(LCD)，黑/ 白背6A V6574-1AF04-4AA0 170 墙式安装移动面板6A V6641-0AA11-0AX0 3寸OP73 3" LCD 触摸屏6A V6 641-0BA11-0AX0 4.5寸OP 77A STN 液晶显示(LCD) 黑6A V6 641-0CA01-0AX0 4.6寸OP 77B STN 液晶显示(LCD) 黑白6A V6574-2AC00-2AA0 CF卡128M存储卡6A V6545-0AA10-0XA0 TP070 触摸屏6A V6542-0BB15-2AX0 OP170B 蓝色MPI/PROFIBUS DP口触摸屏5.7 6A V6545-0AA15-2AX0 TP070 5.7" 蓝色128K用户内存触摸屏6A V6642-0DC01-1AX0 OP177B 5.7寸用户内存2048K 蓝色触摸屏6A V6643-0BA01-1AX0 OP277 5.7寸用户内存4M 代替OP270 触摸屏6A V6 642-0BC01-1AX0 TP 177B DP STN 液晶显示(LCD)4 种蓝色色6A V6 642-0BA01-1AX0 TP177B PN DP 256 色彩6A V6642-0DA01-1AX0 OP177B 5.7寸用户内存2048K6A V6643-0AA01-1AX0 TP 277TFT 液晶显示256 色代替TP270触摸屏6A V6642-0AA11-0AX0 TP177A 5.7寸用户内存512K 0 蓝色触摸屏6 6A V6542-0CA10-0AX0 OP270 6" 256色2M内存操作屏6A V6545-0BB15-2AX0 TP170B 6" 蓝色512K内存触摸屏6A V6545-0BC15-2AX0 TP170B 6" 彩色512K内存触摸屏6A V6545-0CA10-0AX0 TP270 6" 256色2M内存触摸屏6A V6545-0BA15-2AX0 TP170A 6"蓝色256K内存触摸屏6A V6640-0CA11-0AX0 5.7寸TP177MICRO 蓝色触摸屏6A V6640-0DA11-0AX0 5.7寸K-TP178MICRO 触摸屏7.5 6A V6643-0CB01-1AX1 MP277 7.5寸用户内存6M 触摸6A V6643-0DB01-1AX1 MP277 7.5寸用户内存6M 代替MP27010 6A V6545-0CC10-0AX0 TP270 10" 256色2M内存触摸屏6A V6542-0CC10-0AX0 OP270 10" 256色2M内存操作屏6A V6545-0AG10-0AX0 MP270B 10" 触摸256色4M内存触摸屏10.4 6A V6643-0CD01-1AX1 MP277 10.4寸用户内存6M 触摸6A V6643-0DD01-1AX1 MP277 10.4寸用户内存6M代替MP2706A V6542-0AG10-0XA0 MP270B 10.4 寸12.1 6A V6 644-0BA01-2AX0 MP 377 TFT 液晶显示(LCD) 64K6A V6 644-0BA01-2AX06A V6545-0DA10-0AX0 MP370 12" 256色触摸屏6A V6542-0DA10-0AX0 MP370 12" 键控256色操作屏15.1 6A V6 644-0AB01-2AX0 MP 377 TFT 液晶显示(LCD) 64K6A V6545-0DB10-0AX0 MP370 15" 256色触摸屏19 6A V6 644-0AC01-2AX0 MP 377 TFT 液晶显示(LCD) 64K触摸屏 HMI。

西门子人机界面触摸屏组态与应用技术课件第3章


4．模板 双击打开项目树的文件夹“\HMI_1\画面管理\模板”中名为Template_1的自 动生成的模板，可以看到画面上面的固定窗口和画面下面向导生成的功能键。 在模板中组态的功能键和对象将在所有画面中起作用。打开画面1，模板中的 功能键用灰色显示，不能修改它们，只能在模板中修改功能键。 将项目树中的“画面0”拖拽到模板下面左起第3个空白功能键，该功能键 显示“画面0”。操作员在基于该模板的所有画面单击此功能键，都会切换到 画面0。 如果不想在画面2显示画面模板中的功能键，打开画面2，选中巡视窗口中 的“常规”，用“模板”选择框将默认的“Template_1”改为“无”，画面2 中的功能键消失。 5．全局画面 打开项目树的文件夹“\HMI_1\画面管理”中的全局画面，可以看到在向导 中生成的两个报警窗口和报警指示器。在HMI运行时如果出现系统事件和报 警消息，不管当前显示的是哪个画面，都将在前台显示“报警窗口”和“报 警指示器”。
6．层的应用 （1）层的基础知识
一个画面由32个层组成，打开项目“HMI设备向导应用”，打开和选中画 面0，再选中巡视窗口中的“层”，默认的是显示所有的层。打开“布局”任 务卡的“层”窗格，画面中的矩形和园在层_0，椭圆在层_2。
同时只有一个层是活动层，添加到画面的新对象被分配给活动层。开始时 层_0为活动层，“布局”任务卡用铅笔符号表示活动层。可以用右键快捷菜 单设置某一层为活动层。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。

西门子人机界面触摸屏组态与应用技术课件第4章

设置单击该按钮时，执行“编辑位”文件夹中的函数“取反位”，将PLC 变量“位变量2”取反。
打开“库”任务卡的全局库的“\Buttons and Switches\主模板\ PlotLights” 文件夹，将其中的PlotLight_Round_G拖拽到根画面中。适当调节它的大小和 位置。 设置指示灯连接的变量为“位变量2”。模式为“双状态”。
4.3 I/O域组态
1．I/O域的分类 1）输出域：只显示变量的数值； 2）输入域：用于操作员输入要传送到PLC指定地址的数字、字母或符号。 3）输入/输出域：同时具有输入和输出功能，用它来修改变量的数值，并将 修改后的数值显示出来。 2．I/O域的组态 打开项目“开关与I/O域组态”，再打开名为“I/O域”的画面。将工具箱中 的I/O域拖拽到画面上，用鼠标调节它的位置和大小。在画面中创建3个I/O域对 象。设置这3个I/O域的模式分别为“输入”“输出”和“输入/输出”。 输入域和输出域连接的变量均为Int型“变量1”，“显示格式”均为“十进 制”。输入域显示4位整数，参数“移动小数点”（小数部分的位数）为0， “格式样式”为9999（4位）。输出域显示3位整数和1位小数，“移动小数 点”为1位，“格式样式”为99999（5位，小数点也要占位）。 输入/输出域连接字符型变量“变量2”，它的长度为8个字节。将它的“显示 格式”设置为“字符串”，“域长度”为8个字节。选中巡视窗口的“外观 ”，组态输入域有黑色的边框，背景色为浅蓝色。
第4章 画面对象组态
4.1 按钮组态
按钮最主要的功能是在单击它时执行事先组态好的系统函数。 4.1.1 用按钮修改变量的值
1．用按钮增减变量的值 打开例程“按钮组态”，双击项目树中的“根画面”，打开画面编辑器。 将工具箱中的“按钮”拖拽到画面工作区，用鼠标调节按钮的位置和大小。 单击选中放置的按钮，选中巡视窗口的“属性 > 属性 > 常规”，设置按钮 的模式为“文本”，按钮未按下时显示的文本为“+5”，不勾选“按钮‘按 下’时的文本”复选框。 组态按钮的背景色为浅灰色，字符为黑色。设置在单击该按钮时，执行 “计算脚本”文件夹中的函数“增加变量”。被增加的变量为PLC变量“变 量1”，增加值为5。 用复制和粘贴的方法生成另外一个按钮，设置其文本 为“-5”，在出现“单击”事件时，执行系统函数“减少变量”，被减少的 变量为“变量1”，减少值为5。

西门子触摸屏硬件资料PPT课件

（2）TP170B采用5.7in、蓝色或16色STN-LCD，有2个RS-232接 口、1个RS-422/485接口和1个CF卡插槽，支持位图、图标、背景图画 和矢量图形对象，动态对象有图表、柱形图和隐藏按钮，有配方功能。
（3）TP270采用5.7in或10.4in 256色STN触摸屏，通过改进的显 示技术，提高了亮度。可以通过CF卡、MPI和可选的以太网接口备份或 恢复。可以远程下载/上载组态和硬件升级。有2个RS-232接口、1个 RS-422/485接口和1个CF卡插槽，可以通过USB、RS-232串口和以太 网接口驱动打印机。
2021/7/29
1- HMI设备是总线上的唯一主站 2- 触摸屏的MPI地址 3- 超时 4- 数据传输速率 5- 最高站地址
第35页/共62页
35/36
PROFIBUS属性设置对话框
2021/7/29
1- HMI设备是总线上的唯一主站 2- 触摸屏的PROFIBUS地址 3- 超时 4- 数据传输速率 5- 最高站地址 6- 总线类型 7- 用于打开“配置文件”对话框的按钮
（1）TD200C。TD200C如图10-4所示，它具有标准TD200的基本 操作功能，另外还增加了一些新的功能。TD200C为用户提供了非常灵 活的键盘布置和面板设计功能。用S7-200的编程软件STEP7Micro/WIN来组态。
（2）TD400C。TD400C（如图10-5所示）是新一代文本显示器 ，完全支持西门子S7-200 PLC，4行中文文本显示，与S7-200 PLC通 过PPI高速通信，速率可达到187.5kb/s，STEP7-Micro/WIN4.0 SP4中 文版组态，HMI程序存储于PLC，无需单独下载，便于维护。
第36页/共62页

西门子人机界面触摸屏组态与应用技术课件第2章

4．工作区 用户在工作区编辑项目对象，可以同时打开几个编辑器，用编辑器栏的按 钮切换工作区显示的编辑器。可以垂直或水平拆分工作区，同时显示两个编 辑器。可以使工作区最大化、浮动和嵌入到原来的位置。
5．巡视窗口 用来显示选中的工作区中的对象附加的信息，和设置对象的属性。 1）“属性”选项卡用来显示和修改选中的工作区中的对象的属性。左边 是浏览窗口，右边窗口显示和编辑相应的信息或参数。 2）“信息”选项卡显示所选对象和操作的详细信息和报警信息。 3）“诊断”选项卡显示系统诊断事件和组态的报警事件。 图2-6选中了第一级的“属性”选项卡和第二级的“属性”选项卡左边浏览 窗口中的“常规”，将它简记为选中了“属性 > 属性 > 常规”。 6．任务卡 任务卡的功能与编辑器有关。可以通过任务卡执行附加的操作。可以用任 务卡最右边的竖条上的按钮来切换任务卡显示的内容。工具箱划分为“元素” 等窗格（或称为“选项板”），单击窗格左边的按钮，可以折叠和重新打开 窗格。单击 “更改窗格模式”按钮，可以同时打开几个窗格或同时只打开 一个窗格。
单击右边竖条上向左的小三角形按钮，弹出“网络概览”视图，可以移动 网络视图和网络概览视图的分界线和关闭/打开网络概览视图。
双击项目视图中的“连接”，打开连接编辑器。选中“HMI_连接_1”， 连接表下面是连接的详细资料。
4．组态连接 双击项目树中的“设备和网络”，打开网络视图，单击“连接”按钮，采
用默认的“HMI连接”。单击PLC中的以太网接口，用拖拽的方法连接PLC 和HMI的以太网接口，生成“HMI_连接_1”和网络线。
2.2 一个简单的例子
2.2.1 创建项目与组态连接 1．创建项目 执行菜单命令“项目”→“新建”，可修改项目的名称和保存项目的路径。

西门子人机界面触摸屏组态与应用技术课件第7章

同口味的果汁，每一种口味的产品分为果汁饮料、浓缩果汁和纯果汁。它们 的配料相同，只是混合比例不同。此外还需要设置混合的温度。
在改变产品的品种时，在如果需要改变大量参数，可以使用配方，通过简 单的操作，便能集中地和同步地将更换品种时所需的全部参数以数据记录的 形式，从HMI设备传送到PLC，也可以进行反向的传送。
（2）在HMI设备和PLC之间传送配方值 如果在配方组态时未勾选“变量离线”复选框， “离线”开关的常闭触点
闭合，在PLC和配方变量之间立即传送单个修改过的值。 配方数据记录也可以直接在HMI设备和PLC之间传送。
（3）导入或导出配方数据记录 可以从HMI设备的配方存储器中导出配方数据记录，并将它保存在外部存 储介质。也可以将这些记录从存储介质重新导入到配方存储器中。 2．配方数据传送的控制 在HMI设备运行时对配方进行操作，可能会覆盖PLC中的配方数据。下面 的措施可以防止出现这种情况。 选中配方编辑器中的配方“橙汁”，再选中巡视窗口的“同步”，参数 “同步配方变量”对应于 “同步”开关的常开触点，参数“变量离线”对应 于 “离线”开关的常闭触点。
（2）修改数据记录的条目值 单击配方视图中条目“水”（MW10）的值，将它修改为新的值以后按回 车键确认。在配方视图中修改的元素值不能直接传送到PLC和图7-12右边的 I/O域，可以通过单击配方视图中的“保存”“写入PLC”或“同步配方变量” 按钮，将修改后的值从配方视图传送到画面中的I/O域和S7-PLCSIM。 可能需要单击两次配方视图，第1次是激活它。使用保存按钮时需要确认。 修改S7-PLCSIM中配方条目“水”（MW10）的值，修改后按回车键确认。 修改的结果立即被画面中的I/O域显示出来。需要单击配方视图中的“保存” “从PLC读取” 或“同步配方变量”按钮，才能将修改后的值从PLC传送到 配方视图中。 （3）新建和删除数据记录 单击配方视图中的“添加数据记录”按钮，在出现的新的数据记录中，各 条目的值为组态时指定的默认值，编号被自动指定为4。从S7-PLCSIM可以 看到，新的数据纪录各条目的值被自动传送到PLC中。单击“数据记录名” 选择框，输入新记录的名称“JUICE”。可以修改新建的数据记录各条目的 值，修改完成后保存它。 关闭运行系统后，又重新打开它，打开数据记录列 表，可以看到新建的数据记录“JUICE”依然存在。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程的临界状态会自动触发报警，例如，当超出 设定值时显示报警信息。
HMI系统可以连续、顺序记录过程值和报警，并 检索以前的生产数据，并打印输出生产数据。
HMI系统可以将过程和设备的参数存储在配方中。 例如，可以一次性将这些参数从HMI设备下载到 PLC，以便改变产品版本进行生产。
深圳联嵌科 技有限公司
二、人机界面的组态步骤
1．对监控画面组态 2．人机界面的通信功能
3．编译和下载项目文件 4．运行阶段
深圳联嵌科 技有限公司
三、西门子人机界面设备简介
深圳联嵌科 技有限公司
1．文本显示器
文本显示器TD200C
TD400C
深圳联嵌科 技有限公司
（1）TD200C。TD200C如图10-4所示，它具有标准TD200的基本 操作功能，另外还增加了一些新的功能。TD200C为用户提供了非常灵 活的键盘布置和面板设计功能。用S7-200的编程软件STEP7Micro/WIN来组态。
深圳联嵌科 技有限公司
（3）显示报警。过程的临界状态会自动触发报警，如当变量超出 设定值时。
（4）记录功能。顺序记录过程值和报警信息，用户可以检索以前 的生产数据。
（5）输出过程值和报警记录。如可以在某一轮班结束时打印输出 生产报表。
（6）过程和设备的参数管理。将过程和设备的参数存储在配方中 ，可以一次性将这些参数从人机界面下载到PLC，以便改变产品的品种 。
深圳联嵌科 技有限公司
5、移动面板
Mobile Panel 170
移动面板Mobile Panel 170是基于Windows CE操作系统的移动HMI 设备，它有一个串口和一个MPI/PROFIBUS-DP接口，两个接口都可以 用于传送项目，具有棒图、趋势图、调度器、打印、带缓冲的报报警和 配方管理功能，用CF卡备份配方数据和项目。如图10-10所示为Mobile Panel 170移动面板。
（2）TD400C。TD400C（如图10-5所示）是新一代文本显示器 ，完全支持西门子S7-200 PLC，4行中文文本显示，与S7-200 PLC通 过PPI高速通信，速率可达到187.5kb/s，STEP7-Micro/WIN4.0 SP4中 文版组态，HMI程序存储于PLC，无需单独下载，便于维护。
深圳联嵌科 技有限公司
人机界面HMI
HMI系统承担的主要任务
过程可视化
操作员对过程的控制
显示报警 归档过程值 过程和设备的参数管理
设备工作状态显示在HMI设备上，显示画面包括 指示灯、按钮、文字、图形、曲线等，画面可根 据过程变化动态更新。
操作员可以通过图形用户界面来控制过程。例如， 操作员可以通过数据、文字输入操作，预置控件 的参数或者启动电机。
深圳联嵌科 技有限公司
西门子触摸屏应用技术
主讲教师：马吉福
深圳联嵌科 技有限公司
第1讲 西门子HMI与WinCC flexible介绍
一、人 机 界 面 概 述 二、人机界面的应用步骤 三、西门子人机界面设备简介 四、WinCC flexible简介
深圳联嵌科 技有限公司
一、人 机 界 面 概 述
1、人机界面的基本概念 人机界面（Human Machine Interface）又称为人机接口，简称为HMI。
人机界面可以承担下列任务： （1）过程可视化。在人机界面上动态显示过程数据（即PLC采集的
现场数据）。 （2）操作员对过程的控制。操作员通过图形界面来控制过程。如操
作员可以用触摸屏画面上的输入域来修改系统的参数，或者用画面上的 按钮来启动电动机等。
深圳联嵌科 技有限公司
4、操作员面板
OP3
OP17
ห้องสมุดไป่ตู้
OP7 OP170B 、OP177B
深圳联嵌科 技有限公司
OP170B（见图10-15）基于Windows CE操作系统，采用320*240像 素，5.7in的蓝色STN-LCD，有24个功能键，其中18个带LED。有两个 RS-232接口、一个RS-422/485接口和一个CF卡插槽，可以连接其他品 牌的PLC。它支持位图、图标、背景图形和矢量图形对象，动态对象有 图表、柱形图和隐藏按钮，具有配方功能。
深圳联嵌科 技有限公司
3、触摸屏
TP177、TP170
TP270
深圳联嵌科 技有限公司
（1）TP170A是用于S7系列PLC的简单任务的经济型触摸屏，采 用5.7in蓝色STN-LCD,4级灰度，支持位图、图标和背景图画，动态对象 有棒图，有一个RS-232接口和一个RS-422/485接口。
（2）TP170B采用5.7in、蓝色或16色STN-LCD，有2个RS-232接 口、1个RS-422/485接口和1个CF卡插槽，支持位图、图标、背景图画 和矢量图形对象，动态对象有图表、柱形图和隐藏按钮，有配方功能。
（3）TP270采用5.7in或10.4in 256色STN触摸屏，通过改进的显 示技术，提高了亮度。可以通过CF卡、MPI和可选的以太网接口备份或 恢复。可以远程下载/上载组态和硬件升级。有2个RS-232接口、1个 RS-422/485接口和1个CF卡插槽，可以通过USB、RS-232串口和以太 网接口驱动打印机。
深圳联嵌科 技有限公司
2．微型面板
TP070
TP170micro
深圳联嵌科 技有限公司
TP178 micro
K-TP178 micro
深圳联嵌科 技有限公司
TP070、TP170 micro、TP177 micro和K-TP178 micro都是专门 用于S7-200的5.7in的STL-LCD，4种蓝色色调，有CCFL背光， 320×240像素，通信接口均为RS-485。支持的图形对象有位图、图 标或背景图片，有软件实时时钟，可以使用的动态对象为棒图。
深圳联嵌科 技有限公司
6、多功能面板
多功能面板（Multi Panel，MP）是性能最高的人机界面，高性 能、具有开放性和可扩展性是其突出特点。它采用Windows CE V3.0操作系统，用WinCC flexible组态，用于高标准的复杂机器的 可视化，可以使用256色矢量图形显示功能、图形库和动画功能。 它有过程值和信息归档功能、曲线图功能和在线语言选择功能。
