SMT 钢网自动清洗机作业指导书

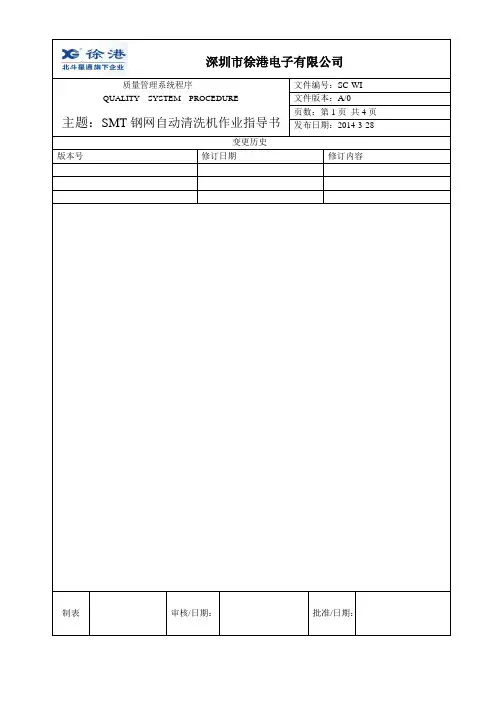

质量管理系统程序QUALITY SYSTEM PROCEDURE主题：SMT钢网自动清洗机作业指导书文件编号：SC-WI- 文件版本：A/0页数：第1页共4页发布日期：2014-3-28变更历史版本号修订日期修订内容制表审核/日期：批准/日期：质量管理系统程序QUALITY SYSTEM PROCEDURE主题：SMT钢网自动清洗机作业指导书文件编号：SC-WI-文件版本：A/0页数：第2页共4页发布日期：2014-3-281.目的：为提供机器操作标准，促使操作人员能准确的规范的操作，进而提高工作效率，并能确保设备与操作者安全2：范围SMT B-CW-750 全气动钢网清洗机3.：开机前检查3.1检查进气压力是否在0.45MPa~0.75MPa3.2打开电源接接通排风管（将￠120mm的排风管接至室外）。

3.3利用自动加、排液系统，使储液箱内加入足够的液体（≦35L）3.4据需清洗的网板尺寸调节好网板固定治具。

4：操作步骤4.1观察控制面板各元件显示状态，气源指示灯(AIR)显示绿色，表示正常；若为红色，表示气压不足或无压缩空气.(需调节气压至正常工作压力）4.2打开门将需清洗的网板放入清洗室内，确认放好后，关闭清洗室门。

此时观察控制面板上的(DOOR)指示灯，显示绿色即可正常启动工作,红色表示门未关好，机器将无法启动工作。

4.3清洗时间设定：打开清洗时间控制器防护盖，按箭头方向按下白色按键（时间设置锁定键），同时分别调节右方三个黑色按键,设定好所需时间后松开白色按键,关闭防护盖.此时设定的时间就被锁定。

时间单位为秒（5个9的除外），一般清洗时间设置为240-999秒范围内。

4.4干燥时间设定：打开干燥时间控制器防护盖，按箭头方向按下白色按键（时间设置锁定键），同时分别调节右方三个黑色按键，设置好所需时间后松开白色按键，此时设定好的时间就被锁定。

一般干燥时间设置为400-600秒范围内。

4.5 调整急停按键（EMERGENCY STOP）处于复位状态。

幻灯片1PCB型号通用产品名称通用SMT钢网清洗作业指导书工序号工序名称作业顺序及操作要求:2、将钢网水平放置在钢网清洗区钢网清洗架上。

3、将酒精喷在擦网纸上擦拭钢网，擦拭时上下面同时进行。

1、检查钢网上锡膏是否铲干净酒精瓶1气枪把14、在毛刷上喷上酒精，刷洗钢网孔壁5、用气枪清洁钢网孔壁6、清洗完毕，对着日光灯目视检查是否清洗干净。

注意事项1.清洗时不要钢网碰到硬的东西,防止变形、压痕；2.钢网必须清洗干净,放置5分钟后,方可入库验收;3.转线生产时,钢网必须清洗干净方可投入生产;4.气枪吹孔时，一定要带上软胶套覃广文幻灯片2PCB型号通用通用产品名称钢网张力测试作业指导书工序号工序名称作业顺序及操作要求:1、外框外观：目视钢网,检验整体为正方形，钢网放置一平面内，检查钢网四角在同一平面无扭曲现象，手摸网框无光滑无毛刺，填写验收结果；2、封胶外观：目视钢网，检查封胶有无开、裂、溢流现象;3、网孔检查：目视钢网能够清楚的看到网孔内壁,检查钢网磨损程度,网孔内壁光滑无毛刺,无破损,缺口等;4、张力检验：将钢网悬空网框向上，平放置桌面上，把张力计放置到开孔区外延30mm ，位置进行张力检测，共测4个角及中心位置,每个点的张力大于35N/CM,且两点之间的张力不能大于10N/CM钢网瓶1张力计把1张力归零调整注意事项1.张力计必须归零,方可检测;2.检测时不能用手压住钢网; 覃广文。

7.印刷完成后将清洗好的钢网交回库房，并做好记录。
二、操作步骤
1.准备好印刷所用的工具及材料，锡膏要提前4小时以上取出回温，准备好刮台、钢网、刮刀、搅拌刀、气枪、酒精等工具
制作
审批
批准
相关辅料
设备/冶具
钢网/刮台/刮刀/搅拌机/搅拌刀/酒精/气枪

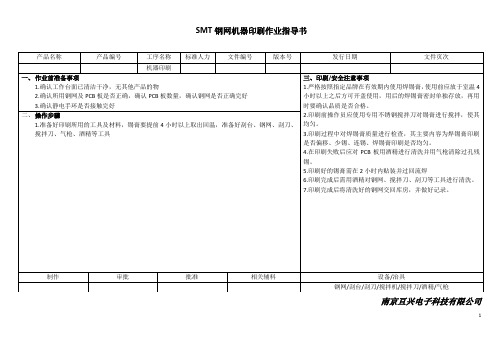

SMT钢网机器印刷作业指导书
南京亘兴电子科技有限公司
产品名称
产品编号
工序名称
标准人力
文件编号
版本号
发行日期
文件页次
机器印刷
一、作业前准备事项
1.确认工作台面已清洁干净，无其他产品的物
2.确认所用钢网及PCB板是否正确，确认PCB板数量，确认钢网是否正确完好
3.确认静电手环是否接触完好
三、印刷/安全注意事项
1.严格按照指定品牌在有效期内使用焊锡膏，使用前应放于室温4小时以上之后方可开盖使用，用后的焊锡膏密封单独存放，再用时要确认品质是否合格。
2.印刷前操作员应使用专用不锈钢搅拌刀对锡膏进行搅拌，使其均匀。
3.印刷过程中对焊锡膏质量进行检查，其主要内容为焊锡膏印刷是否偏移、少锡、连锡、焊锡膏印刷是否均匀。
4.在印刷失败后应对PCB板用酒精进行清洗并用气枪清除过孔残锡。
5.印刷好的锡膏需在2小时内贴装并过回流焊
6.印刷完成后需用

制程别发行版本发行日期页数清洗A011/12、清洁前确认机器是否停止，禁止将身体部位伸进机器里，清洁后确认安全门正常关闭；3、用气枪吹钢板时气枪不得碰到钢板孔；4、参数设置应为偶数，先擦拭钢板再擦拭刮刀；5、擦拭频率：正常生产时30分钟清洗钢板一次；异常停机超出1个小时清洗钢板和刮刀；生产完成时，超声波清洗钢板,手动清洗刮刀；换线时清洗钢板刮刀，手动清洁自动清洗2、根据机种依次设置：OVER DIST （无尘纸擦拭距离）、WIPER SPEED （无尘纸擦拭速度）SOLVENT DIST(IPA 喷洒距离）SOLVENT SPEED(IPA 喷洒速度)；3、将喷有IPA 的无尘纸放在钢板底部用风枪吹钢板孔，将喷有IPA 的无尘纸用手在钢板正反两面X 方向擦拭；4、将刮刀固定螺丝松动后去下刮刀,用搅拌刀先将刮刀上的锡膏进行初步收集、整理、清洁，再用毛刷添加IPA 清洗，后用无尘纸将刮刀擦拭干净.清洁完成后将搅拌刀用无尘纸擦拭干净放入放置桶(桶内必须盛有干净的溶液)；再将废弃物放置到专用收集桶内。

1、停止运行印刷机，并将两侧的锡膏回收到刮刀行程范围内；2、取出纸垫放在印刷平台上，让IPA 喷洒在无尘纸上；1、自动清洁设置为：10片PCB/次；3、设置完成后擦拭一次，确定印刷正常后投入使用。

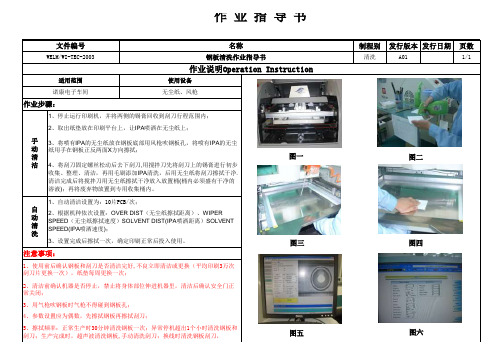

注意事项：1、使用前后确认钢板和刮刀是否清洁完好,不良立即清洁或更换（平均印刷3万次刮刀片更换一次），纸垫每周更换一次；作业说明Operation Instruction适用范围使用设备诺康电子车间无尘纸、风枪作业步骤：作 业 指 导 书文件编号名称WELM/WI-TEC-2003钢板清洗作业指导书图一图五图六图三图四图二编制： 审核： 核准：。

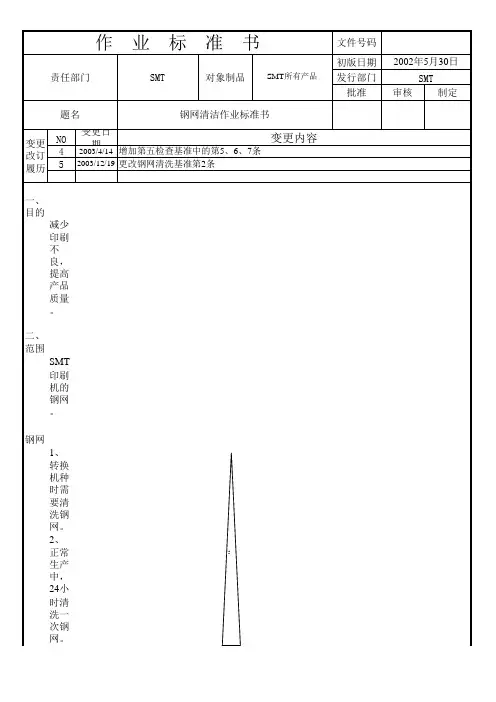

络书
》的
原因
分析
为印
刷不
良
时，
需要
清洗
钢网。

4、
在印
刷后
IPQC
检查
发现
印刷
不良
时，
需要
清洗
钢网。

四、
钢网
清洗
机清
洗液
的管
理基
准：
1、
更换
清洗
液之
前，
要收
集机
器里
面的
残留
物，
并清
洁。

2、
收集
臭液放入机器除臭容器里，再以5倍的清水加入冲稀。

4、用洗网水放入机器洗网水容器里，确保其容量在容器的三分之二以上。

5、每二个月必须更换清洗机清洗液。

6、
按《
SAW
A
CLE
AN
操作
作业
指导
书》
进行
操作
一次。

五、
检查
基
准：
1、
清洁
后的
钢网
用放
大镜
确认
清洁
状态。

2、
确认
位置
是钢
网的
四个
角和
间距
最小
的部
品位
置。

3、
确认
标准
是孔
内壁
保持
光滑。

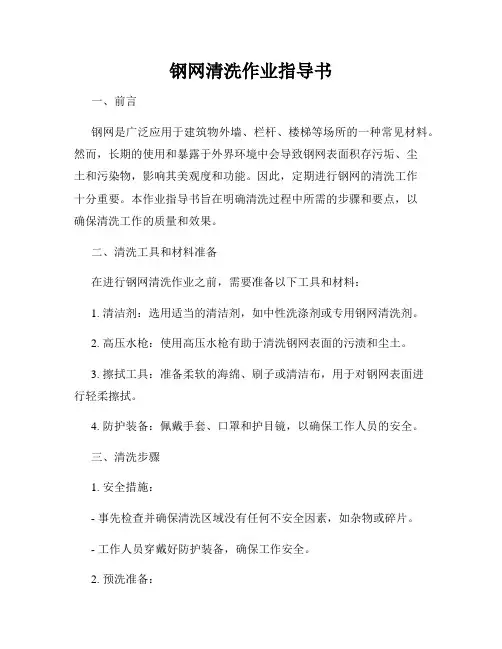

钢网清洗作业指导书一、前言钢网是广泛应用于建筑物外墙、栏杆、楼梯等场所的一种常见材料。

然而，长期的使用和暴露于外界环境中会导致钢网表面积存污垢、尘土和污染物，影响其美观度和功能。

因此，定期进行钢网的清洗工作十分重要。

本作业指导书旨在明确清洗过程中所需的步骤和要点，以确保清洗工作的质量和效果。

二、清洗工具和材料准备在进行钢网清洗作业之前，需要准备以下工具和材料：1. 清洁剂：选用适当的清洁剂，如中性洗涤剂或专用钢网清洗剂。

2. 高压水枪：使用高压水枪有助于清洗钢网表面的污渍和尘土。

3. 擦拭工具：准备柔软的海绵、刷子或清洁布，用于对钢网表面进行轻柔擦拭。

4. 防护装备：佩戴手套、口罩和护目镜，以确保工作人员的安全。

三、清洗步骤1. 安全措施：- 事先检查并确保清洗区域没有任何不安全因素，如杂物或碎片。

- 工作人员穿戴好防护装备，确保工作安全。

2. 预洗准备：- 断水电：在清洗钢网之前，确保断开供电源和水源，以避免发生意外。

- 排挤附着物：若钢网表面有附着物，如蜘蛛网、灰尘等，可使用扫帚或刷子轻轻清除。

3. 清洗处理：- 清洁剂选择：根据钢网的材质和表面情况，选择合适的清洁剂。

注意避免使用具有腐蚀性的强酸或强碱清洁剂。

- 清洗剂配比：按照清洁剂的使用说明将其与适量的水稀释。

- 涂抹清洁剂：使用刷子、海绵或清洁布蘸取已稀释的清洁剂，均匀涂抹在钢网表面。

可以根据具体情况借助延长杆等工具进行操作。

- 清洗时间：根据污垢的程度，让清洁剂在钢网表面停留一段时间，以便更好地溶解和清洁污渍。

- 高压水冲洗：使用高压水枪对钢网进行冲洗，顺着钢网的纵向或横向进行，以确保清洗彻底。

注意控制水枪的压力，避免对钢网造成损伤。

4. 后处理：- 室外晾干：清洗完成后，将钢网放置在通风良好的地方晾干，避免阳光直射和积水，以免留下痕迹。

- 室内护理：对于室内的钢网，可使用吸尘器或清洁布进行定期吸尘或擦拭，保持其清洁度。

四、注意事项1. 安全第一：在进行钢网清洗作业时，务必确保工作人员的安全。

有，则需重复5.1.1.1,直至完全干净为止。
5.1.1.3 然后用高压气枪完全吹干。
5.1.1.4生产过程中钢网机器全自动擦拭一般产品每5大片擦拭一次，根据产品的特性要求而定具体参照钢网清洁对照一览表执行。
5.1.2 生产完成后钢网的清洁
5.1.2.1印刷完后，作业员将钢网及刮刀上的锡膏用搅拌刀收回。（锡膏收到锡膏瓶内）

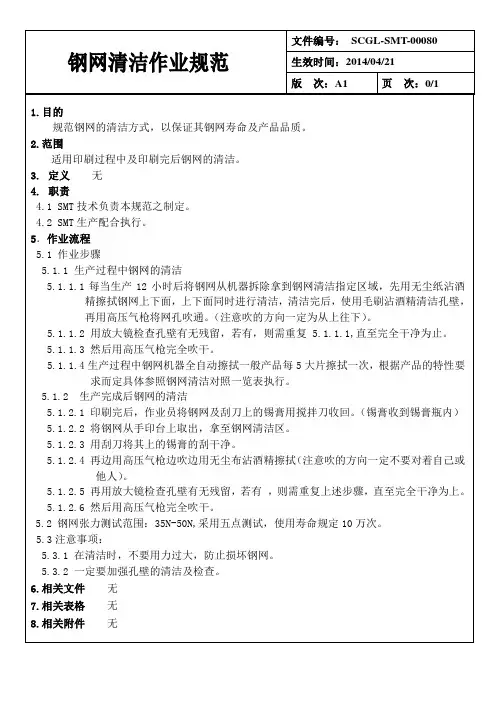

1.目的
规范钢网的清洁方式，以保证其钢网寿命及产品品质。
2.范围
适用印刷过程中及印刷完后钢网的清洁。
3.定义无
4.职责
4.1 SMT技术负责本规范之制定。
4.2 SMT生产配合执行。
5．作业流程
5.1 作业步骤
5.1.1生产过程中钢网的清洁
5.1.1.1每当生产12小时后将钢网从机器拆除拿到钢网清洁指定区域，先用无尘纸沾酒精擦拭钢网上下面，上下面同时进行清洁，清洁完后，使用毛刷沾酒精清洁孔壁，再用高压气枪将网孔吹通。（注意吹的方向一定为从上往下）。
5.2 钢网张力测试范围：35N-50N,采用五点测试，使用寿命规定10万次。
5.3注意事项：
5.3.1 在清洁时，不要用力过大，防止损坏钢网。
5.3.2一定要加强孔壁的清洁及检查。
6.相关文件无
7.相关表格无
8.相关附件无
5.1.2.2 将钢网从手印台上取出，拿至钢网清洁区。
5.1.2.3 用刮刀将其上的锡膏的刮干净。
5.1.2.4再边用高压气枪边吹边用无尘布沾酒精擦拭（注意吹的方向一定不要对着自己或他人）。
5.1.2.5 再用放大镜检查孔壁有无残留，若有 ，则需重复上述步骤，直至完全干净为上。
5.1.2.6 然后用高压气枪完全吹干。

3)如果观察不干净，左手取擦网纸/清洁布放在钢网下端，右手拿枪口垂直于钢网的气枪， 匀速同步向同一方向移动并吹钢网孔（图3）； 4)检查模板是否干净（注意小孔间隙不能有焊膏）； 5)每印刷15PCS左右即清洗钢网一次。 2、在换线或停线2小时以上必须立即将钢网离线： 1)用搅拌刀将钢网与刮刀上的锡收集到锡膏瓶内并盖好内外盖; 2)将钢网放入钢网清洗车内的格板并予以固定； 3)用蘸有酒精/洗板水的毛刷清洁钢网开孔中的残留锡膏； 4)左手取擦网纸/清洁布放在钢网下端，右手拿枪口垂直于钢网的气枪，匀速同步以相同方向移 动并吹钢网孔； 5)确认清洗干净（钢网孔内不能有锡膏存在）后将钢网放入相应的钢网架内。 六、注意事项： 1)将清洁过的擦网纸/清洁布用完放入指定的有害物品箱内；。 2)经常检查钢网有无变形、破损或其它异常，如有，立即通知技术人员进行确认； 3)清洗后的钢网要用放大镜检查钢网正反面及开孔是否清洁干净。如不干净，则需重新清洗； 4)将钢网检查结果填入<<钢网上下架清洁记录>>； 5)对有IC的钢网孔位进行重点检查。 七、表格 《钢网上下架清洁记录》（A/01） FM-EN-0042
版次 修 订 记 录 A/01 A/02
修订日期 2005/5/16 2005/7/15
内容摘要 第1版制定 增加离线清洗钢网的操作方法
修订人
审查人
审批人
文件名称 文件编号
钢网清洗作业指导书 WI-EN-0011
版次 页次
A/02 1/2

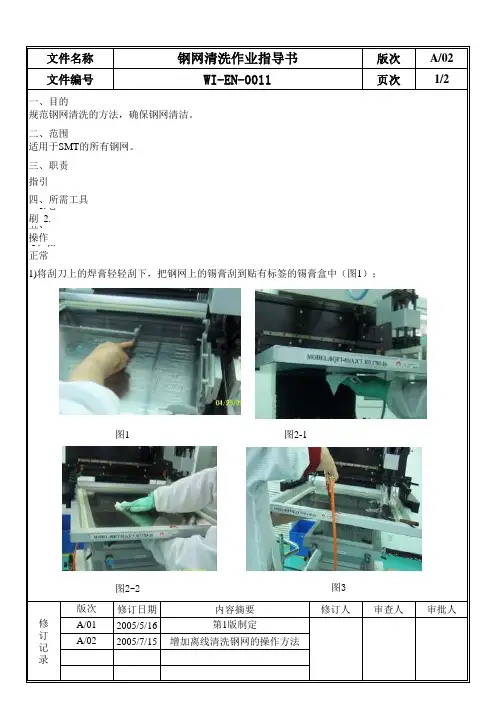

一、目的 规范钢网清洗的方法，确保钢网清洁。 二、范围 适用于SMT的所有钢网。 三、职责 本指引由印刷操作员负责执行。 四、所需工具 1.毛刷 2.擦网纸/清洁布 3.清洁专用车 4.酒精/洗板水 5.搅拌刀 五、操作内容: 1、在正常生产情况下，清洗要求： 1)将刮刀上的焊膏轻轻刮下，把钢网上的锡膏刮到贴有标签的锡膏盒中（图1）； 6.气枪 7.手指套/手套

操作人员应具备相关 技术知识和技能，能 够处理常见故障和问 题。
安全防护措施
01
操作前应检查机器各部件是否正常，确保无安全隐 患。
02
操作时应佩戴防护眼镜、手套等个人防护用品，防 止飞溅和机械伤害。
03
操作时应保持安全距离，避免身体部位接触清洗区 域和高温部件。
紧急处理措施
01
如发现机器异常或故障，应立即停机并报告维修人员。
总结词：设备运行异常可能是由 于设备内部元件故障、传感器失 灵或程序错误等原因。
检查设备内部元件是否正常工作 ，如有故障需及时更换。
重新启动设备，检查程序是否正 常。
05
安全注意事项
操作人员要求
操作人员必须经过专 业培训，熟悉机器操 作和安全规程。
操作人员应保持身体 健康，无影响操作的 疾病或疲劳状态。
SMT钢网自动清洗机操作指 导书
汇报人：
2023-12-25
• 设备简介 • 操作前准备 • 操作步骤 • 常见问题及解决方案 • 安全注意事项 • 维护与保养
01
设备简介
设备概述
设备名称
SMT钢网自动清洗机
设备型号
XJ-2019
设备生产商
深圳市新嘉拓自动化技术有限公司
设备特点
高效清洗
采用高压喷淋和强力超 声波清洗技术，确保钢
根据钢网类型和污染程度，设置适当的清洗 时间、压力和温度等参数。
开始清洗
按下开始按钮，观察清洗过程，确保钢网表 面均匀受力和无损伤。
卸载钢网
清洗完成后，小心取出钢网，避免刮伤或变 形。
关机结束操作
清理现场
01
清理周围环境，保持工作区域整洁。
关机操作

二、操作123456三、注意事项
1.清洗时不要钢网碰到硬的东西,防止变形、压痕；
2.钢网必须清洗干净,放置5分钟后,方可入库验收;
3.转线生产时,钢网必须清洗干净方可投入生产;
4.气枪吹孔时，枪嘴一定要带上软胶套
擦洗钢网将酒精喷在擦网纸上擦拭钢网，擦拭时上下面同时进行（图三）清洗钢网孔在毛刷上喷上酒精，刷洗钢网孔壁（图四）
吹空钢网孔用气枪清洁钢网孔壁（图五）
清洗检查清洗完毕，对着日光灯目视检查是否清洗干净检查钢网上锡膏是否铲干净（图一）准备清洗将钢网水平放置在钢网清洗区钢网清洗架上（图二）

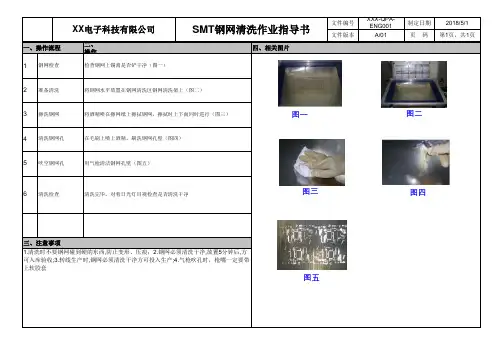

文件编号XXX-QPA-ENG001SMT 钢网清洗作业指导书XX 电子科技有限公司
一、操作流程四、相关图片钢网检查
2018/5/1文件版本A/01页 码第1页，共1页制定日期图一图二图四
图三图五。

日期：2012-02-15
文件类别 作业规范 编号 JS-GW-SC-01 版号
01
文件名称 网板清洗作业指导书
页次 1/1
生效日期 2011-02
序号 名称 数量 备注 1 酒精 1瓶 2 无尘纸 若干 3 锡膏搅拌刀 1把 4 气枪 1支 5 报纸 若干 6
橡胶手套
1双

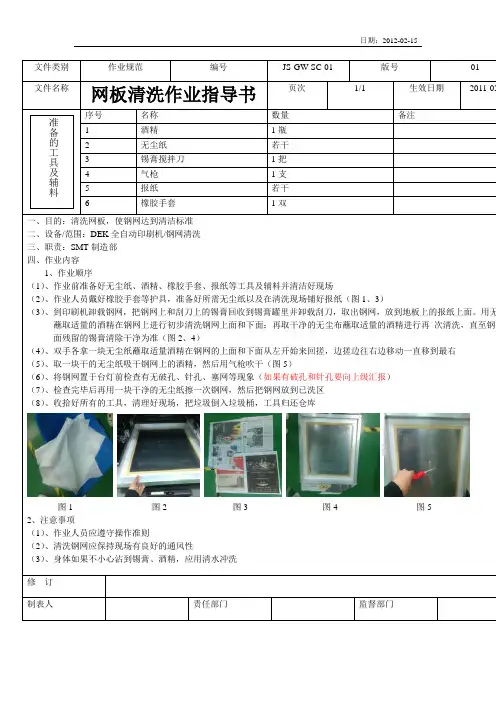

一、目的：清洗网板，使钢网达到清洁标准 二、设备/范围：DEK 全自动印刷机/钢网清洗 三、职责：SMT 制造部 四、作业内容
1、作业顺序 （1）、作业前准备好无尘纸、酒精、橡胶手套、报纸等工具及辅料并清洁好现场 （2）、作业人员戴好橡胶手套等护具，准备好所需无尘纸以及在清洗现场铺好报纸（图1、3） （3）、到印刷机卸载钢网，把钢网上和刮刀上的锡膏回收到锡膏罐里并卸载刮刀，取出钢网，放到地板上的报纸上面。

用无 蘸取适量的酒精在钢网上进行初步清洗钢网上面和下面；再取干净的无尘布蘸取适量的酒精进行再 次清洗，直至钢网 面残留的锡膏清除干净为准（图
2、4） （4）、双手各拿一块无尘纸蘸取适量酒精在钢网的上面和下面从左开始来回搓，边搓边往右边移动一直移到最右 （5）、取一块干的无尘纸吸干钢网上的酒精，然后用气枪吹干（图5） （6）、将钢网置于台灯前检查有无破孔、针孔、塞网等现象（如果有破孔和针孔要向上级汇报） （7）、检查完毕后再用一块干净的无尘纸擦一次钢网，然后把钢网放到已洗区 （8）、收拾好所有的工具，清理好现场，把垃圾倒入垃圾桶，工具归还仓库
图1 图2 图3 图4 图5 2、注意事项 （1）、作业人员应遵守操作准则 （2）、清洗钢网应保持现场有良好的通风性 （3）、身体如果不小心沾到锡膏、酒精，应用清水冲洗 修 订 制表人
责任部门
监督部门
准备的工具及辅料。

钢网清洗作业指导书 (minimizer)
目录
• 简介 • 清洗前的准备 • 清洗步骤 • 清洗质量标准 • 安全注意事项 • 维护与保养
01
简介
目的和背景
01 确保钢网清洗作业的标准化和规范化，提高清洗 质量和效率。
02 减少清洗过程中对钢网的损伤，延长使用寿命。 03 确保生产安全和员工健康，防止因清洗不彻底而
清洁度检测方法
采用目视检查、擦拭实验和残留物检测等方法对清洁度进 行检测。
清洁度标准
一般清洁度要求无明显污渍、油脂和杂质；中级清洁度要求无 明显污渍、油脂和杂质，且无死角；高级清洁度要求无任何污
渍、油脂和杂质，且无死角。
表面质量要求
表面粗糙度
清洗后的钢网表面粗糙度应符合工艺要求，以保证印 刷质量。
安全防护措施
操作人员需经过专业培训，熟悉清洗流程和安全操作规范。
操作现场应设置安全警示标识，确保操作人员和其他人员安 全。
清洗剂选择
根据钢网的材质和污渍情况选择合适 的清洗剂，确保清洗效果良好且不损 伤钢网。
清洗剂应存放在干燥、阴凉处，避免 阳光直射和潮湿环境。
03
清洗步骤Leabharlann 预处理1 2准备工具
表面光亮度
清洗后的钢网表面应具有一定的光亮度，以提高印刷 品的清晰度和色彩鲜艳度。
表面完整性
清洗后的钢网表面应保持完整，无破损、划痕等现象。
尺寸精度要求
01
钢网尺寸
清洗后的钢网尺寸应符合工艺要 求，以保证印刷机的正常安装和 运行。
对角线精度
02
03
网框平整度
钢网的对角线精度应控制在 ±0.5mm以内，以保证印刷品的 对齐度和套印精度。
防毒、防腐蚀要求

篇一：smt作业指导书实例smt技术手册目錄.................................................. 1 1. 目的.................................................. 2 2. 範圍.................................................. 2 3. smt簡介............................................... 2 4. 常見問題原因與對策.................................... 15 5. smt外觀檢驗........................................... 21 6. 注意事項: ............................................. 23 7. 測驗題: .. (24)篇二：smt作业指导书苏州耀新机电有限公司作业指导书作业指导书篇三：smt工厂中作业指导书的改善smt工厂中作业指导书的改善在smt工厂的管理中，对于如何保证生产产品的质量并且维持生产线高效、有序的生产是非常重要的。

要做到这一点，除了性能优异的设备、辅助工具等相关硬件设施之外，还与工厂操作人员的操作技能，规范作业有很大的关系。

因此，这就需要工厂能够在相应工位上制定出符合工位要求的作业指导书，并且要求每个操作人员严格按照作业指导书上规定的内容进行作业，这对于新建的smt工厂来讲是最重要的。

这是因为一份合理的作业指导书不但能够规范作业内容，而且减少或者避免人的因素对品质的影响，达到稳定产品品质的目的，可以说是工厂品质改善的基础。

那么，对于smt生产车间来讲，一份完整的作业指导书需要包含哪些内容，用什么样的方法去阐述作业内容，以便于作业人员看懂，并按照要求准确无误的作业呢？在此，结合我在工作中开展的实际案例，来和大家探讨这方面的改善课题。

文件号码初版日期发行部门
批　准审　核NO.一、目的
1.确保机器的正确操作使用
2.延长机器使用寿命.
二、适用范围
SMT 所有SC-MM3-E2 型钢网清洗机
三、作业内容及方法
1、开机前的准备， 检查电源220v 、气压0.4MPa ，确认无误打开电源开关
2、开机3分钟后，按黄色按钮让机器回原点
3、用手轻轻拉开钢网清洗机机门
4、把手伸到门内，抓住模板架上的手柄轻轻拉出模板架
5、双手平握需要清洗的钢网装到模板架上
6、用手握住模板架上手柄推回模板架
7、用手轻轻关闭钢网清洗机机门
8、设定清洗时间为3-5分钟，干燥时间为4-6分钟
9、按开始键（绿色按扭）等待钢网清洗机自动清洗钢网
10、机器运行停止后，打开机门用手拉出模板架，取下钢网
11、用手推回模板架关好机门
电源开关
电源线气管
气压表 回原点按扭开始按扭模板架手柄清洗时间调节按扭
干燥时间调节按扭 正确的安装姿势模板架
启动清洗机
钢网正确安放五、注意事项:1.日点检时出现异常,停止使用,通知相关人员及时保养机器
2.不要用手压、拽模板架
3.动作要轻，模板架放回后不可把手伸进机器内部来碰钢网
USA00107题 名
SAWA CLEAN 钢网清洗机使用作业标准书霍顺利变 更
改 订
履 历变更日期变 更 内 容
三 和 盛 科 技 电 子 厂
作 业 标 准 书
责任部门SMT 对象制品SMT SC-MM3-E2型钢网清洗机SMT 制　定。

O 作 业指导 书 (A) . 檢 查 指 导 书 (A) .
☆ 每天作業以前一定要确认作业指导书!
如果不明白請問工程部.
工 钢网清洗作业
程
指导书
名
工機器M 檢查 I 0 0 1
程品管 Q
使用部品 1 2
數量 6 7 8
使 用 治 工 具 數量
1
1
2
2
变更履 历
日付 担 当
承认
3
9
3
3
4104来自4511
2.2.3 用擦拭纸倒入适量洗机水,将钢网再次擦拭干净, 并自己检查好后交给领班确认,记录于《钢网清洗检 查记录表》.
钢
钢
钢
网
网
网
孔
孔
孔
OK
NG
3.注意事项
3.1钢网下线后半小时内必须清洗完毕. 3.2 用收锡刀清理钢网表面时不可用力过大,以防钢片变形
导致钢网张力过小. 3.3 清洗完毕后要及时将钢网交给领班检查.
5
5
钢网清洗作业指导书
1.目的
为保证钢网使用完后网孔及周边彻底清洁,网孔内无残留 锡膏及杂物,确保再次使用时的印锡品质.
2.钢网的清洗
2.1 清洗前的准备 2.1.1 清洗工具:洗机水、静电刷、擦拭纸、气枪 2.1.2 钢网上的剩余锡膏要收入锡膏瓶中,并使用收锡刀将 钢网表面的锡膏清理干净.
2.2 钢网清洗步骤 2.2.1 在擦拭纸上倒入适量洗机水,将钢网正反面及周边擦 拭干净. 2.2.2 在钢网上倒入适量洗机水,用静电刷对网孔正反面 清洁,并用气枪将所有网孔吹干净,网孔内不可残留锡 膏及任何杂质.
编号 SMT-U014A00-0910(Z)
版本

生效日期：2010-03-01 1.目的为了长期有效地保持印刷质量，统一手动清洁FUJI-GPX自动印刷机钢网的正确操作方法。

2.范围本作业指导适用于FUJI-GPX全自动印刷机的手动清洁操作。

3.内容3.1清洁流程3.1.1当机器印刷到程序设定的手动清洁次数时，机器会反馈一个手动清洁画面，3.1.2 跟据机器反馈的画面从左至右的图标顺序进行操作，先打开安全门，推下机器下滑挡板，如图所示：3.1.3把沾有洗酒精的无尘纸/布对着钢网孔上下面同步的进行擦洗动作，完成清洗后，左手拿纸/布右手拿风枪进行清洗后的表面及网孔的清洁，如图所示：3.1.4进行风枪清洁时，一定要注意气压的大小，要轻轻按压开关，特别是网面上还有锡膏时，切勿把清洗后的异物或水分等东西吹到锡膏中。

3.1.5用风枪清洁钢网时，左手要用纸/布托在钢网下面接住上面吹来的异物或酒精过后的水分生效日期：2010-03-01 物质，为避免水分等物质掉落在机器内而造成故障。

3.1.6风枪清洁后认真检查网孔是否完全干净，表面是否完全整洁。

3.1.7确定完成后，关闭安全门按开始键进行正常生产。

但对第一块板子要认真检查，特别是BGA焊盘，确认无印刷不良后才可投入下段工序生产。

3.1.8无尘纸/布要分类作标示分为第一次、第二次、第三次使用，避免交叉使用。

3.1.9无尘纸/布最多只能使用三次。

3.1.10每隔两小时，清洁钢网后的第一片板子需要求IPOC进行确认并做锡膏检测。

4.注意事项4.1在使用酒精或其他洗涤液时一定要注意安全使用，切勿食用或接触到眼睛。

当溶剂或异物不慎入眼、口时，请立即找自来水清洗。

4.2特别要注意IC、BGA开口处是否被锡膏或异物堵塞，堵塞时请用钢网洗涤溶剂浸泡，再用气枪吹干净。

4.3 每印刷半小时清洗一次钢网，视情况而定。

并记录在手动清洗钢网记录表上。

4.4 机器工作时，不允许身体的任何部位置于机体内部，出现问题时，要先按下紧急开关。

用氣槍吹鋼板
用氣槍從鋼板的底部,將鋼板吹乾淨,要吹三遍,確保每一個孔都要 都吹到,不可有遺漏 零件腳密集的部份需要在吹的時候重點觀察，不可有堵孔
刮掉刮刀上的錫膏
目的:1.防止在清洗鋼板的過程中錫膏掉到機台和頂PIN上 2.錫膏沾Байду номын сангаас刮刀上,時間長了也會邊干,同樣需要攪拌
首先将刮刀上面的锡膏刮到钢板上
將錫膏裝入錫膏罐中
刮好的鋼板
擦去鋼板表面的錫膏
將酒精灑在鋼板和擦拭紙上 在鋼板的表面，擦拭紙上都要灑上酒精
用擦拭紙擦拭鋼板
動作要領:1.要保證擦拭到了鋼板的每一個部份 2.上,下一起,前后左右都要擦到 3.前,后左右各擦三次
