钢网清洁作业标准书

K 目的规范钢网清洗以及检杳的方法，确保钢网清洁。

2、 适用范围适用于SMT 的所有钢网。

3、 权责卬刷操作员负责清洁和检杳；质量部IQC 负责监督和检测4、 注释：本文件只针对手工清洗钢网以及清洗后的检查，钢网自动清洗机详见设备操作说明。

5、 所需工具毛刷擦拭纸/清洁布酒精/洗板水搅拌刀气枪手指套/手套、检测台、涨力计6、 作业内容6. 1钢网的检测6.1.1检测步骤：♦ 将玻璃片（校正块）从张力计盒中取出，放到平整的检查工作台上。

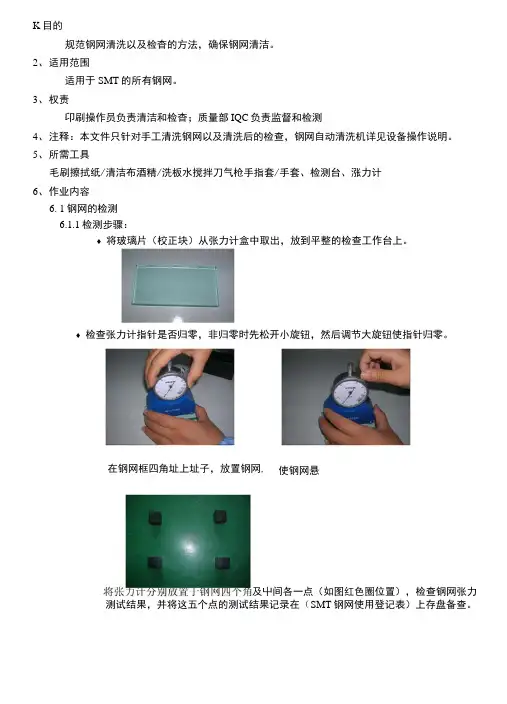

♦ 检查张力计指针是否归零，非归零时先松开小旋钮，然后调节大旋钮使指针归零。

在钢网框四角址上址子，放置钢网,测试结果，并将这五个点的测试结果记录在（SMT 钢网使用登记表）上存盘备查。

及屮间各一点（如图红色圈位置），检查钢网张力使钢网悬6.2钢网的清洁：6. 2.1设备自动清洁（详见印刷机操作作业指导书）6.2.2人工手动清洁步骤:2.取两片干净的钢网纸/清洁布，一手将布托 牢顶在钢网底部；一手拿布在钢网上端，匀速 同步以相同方向移动擦拭，锡膏刮到锡膏盒屮;3.钢网底部手势不变，将钢网正 而擦拭T 净后用气枪对准钢网孔 吹气，把孔内残余锡粉吹到底部 清洁布上；♦ 如有密的小间距的零件，可取擦网纸/清洁布放在钢网下端,右手用防静电牙刷沾 清洁剂对引脚密的零件部位进行清洁；6.3检查清洁钢网6. 3. 1检查步骤：♦检查工作台接通电源，使检查灯正常点亮;1.丢弃底部使用的清洁布，取新布对底部进行璽 复擦拭；1.将刮刀上的锡膏为钢网上的 锡膏刮到锡膏盒中；♦确认检查平台表面T净，放置钢网背面朝上，目检钢网孔是否堵塞、是否留有锡膏残渍6. 3.2目检细节要求:◊小孔间隙不能有焊膏；◊钢网孔内不能有锡膏存在；◊保证网片与网框结合部止反面都干净，不留残余锡渣、锡团;◊确保网框外部周边干净不留残渍、污垢6.4钢网的放置将检杳完毕并确保干净的钢网按在钢网网框上的位置编号，横插如钢网架指定对应位置, 目检外部黄色防错线状态，是否与黄色防错线一致7、注意事项7.1钢网使用前必须进行张力测试，并记录各点张力值7.2.使用张力计吋，需轻拿轻放，用完后立即放入张力盒内。

钢钢钢
网网网
孔孔孔
5.注意事项
5.1钢网下线后半小时内必须清洗完毕.
5.2 用收锡刀清理钢网表面时不可用力过大,以防钢片变形导致钢网张力过小.
5.3 清洗完毕后要及时将钢网交给领班检查.
※ 修订履历 ※
变更日期
变更版本
变 更 内 容

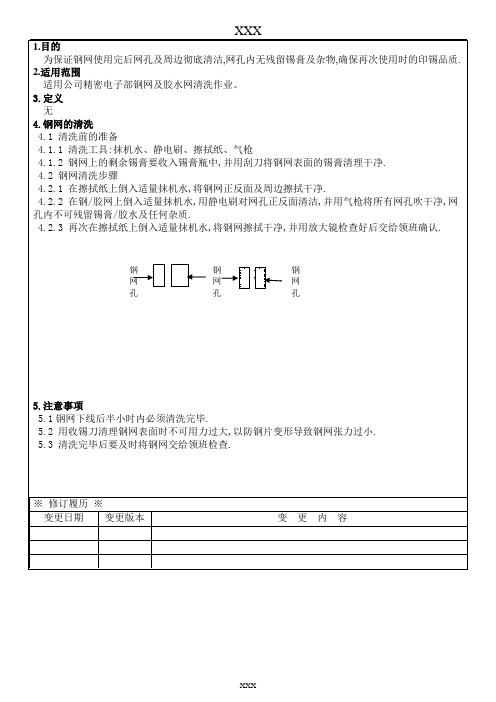

1.目的
为保证钢网使用完后网孔及周边彻底清洁,网孔内无残留锡膏及杂物,确保再次使用时的印锡品质.
2.适用范围
适用公司精密电子部钢网及胶水网清洗作业。
3.定义
无
4.钢网的清洗
4.1 清洗前准备
4.1.1 清洗工具:抹机水、静电刷、擦拭纸、气枪
4.1.2 钢网上的剩余锡膏要收入锡膏瓶中,并用刮刀将钢网表面的锡膏清理干净.
4.2 钢网清洗步骤
4.2.1 在擦拭纸上倒入适量抹机水,将钢网正反面及周边擦拭干净.
4.2.2 在钢/胶网上倒入适量抹机水,用静电刷对网孔正反面清洁,并用气枪将所有网孔吹干净,网孔内不可残留锡膏/胶水及任何杂质.
4.2.3 再次在擦拭纸上倒入适量抹机水,将钢网擦拭干净,并用放大镜检查好后交给领班确认.

幻灯片1PCB型号通用产品名称通用SMT钢网清洗作业指导书工序号工序名称作业顺序及操作要求:2、将钢网水平放置在钢网清洗区钢网清洗架上。

3、将酒精喷在擦网纸上擦拭钢网，擦拭时上下面同时进行。

1、检查钢网上锡膏是否铲干净酒精瓶1气枪把14、在毛刷上喷上酒精，刷洗钢网孔壁5、用气枪清洁钢网孔壁6、清洗完毕，对着日光灯目视检查是否清洗干净。

注意事项1.清洗时不要钢网碰到硬的东西,防止变形、压痕；2.钢网必须清洗干净,放置5分钟后,方可入库验收;3.转线生产时,钢网必须清洗干净方可投入生产;4.气枪吹孔时，一定要带上软胶套覃广文幻灯片2PCB型号通用通用产品名称钢网张力测试作业指导书工序号工序名称作业顺序及操作要求:1、外框外观：目视钢网,检验整体为正方形，钢网放置一平面内，检查钢网四角在同一平面无扭曲现象，手摸网框无光滑无毛刺，填写验收结果；2、封胶外观：目视钢网，检查封胶有无开、裂、溢流现象;3、网孔检查：目视钢网能够清楚的看到网孔内壁,检查钢网磨损程度,网孔内壁光滑无毛刺,无破损,缺口等;4、张力检验：将钢网悬空网框向上，平放置桌面上，把张力计放置到开孔区外延30mm ，位置进行张力检测，共测4个角及中心位置,每个点的张力大于35N/CM,且两点之间的张力不能大于10N/CM钢网瓶1张力计把1张力归零调整注意事项1.张力计必须归零,方可检测;2.检测时不能用手压住钢网; 覃广文。

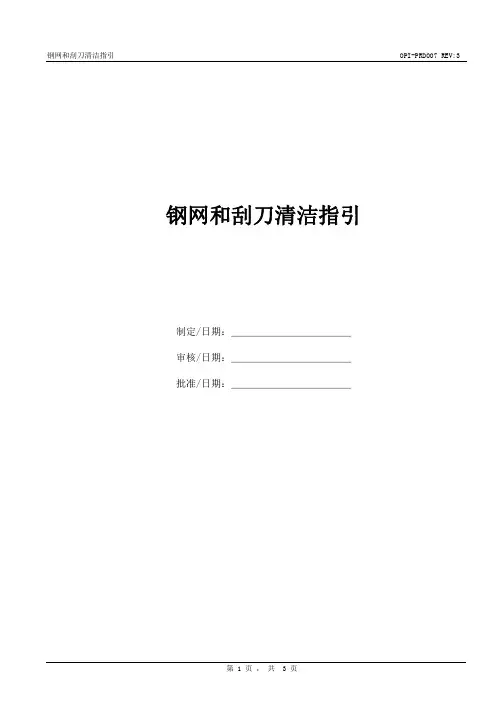

钢网和刮刀清洁指引制定/日期：＿＿＿＿＿＿＿＿＿＿＿＿审核/日期：＿＿＿＿＿＿＿＿＿＿＿＿批准/日期：＿＿＿＿＿＿＿＿＿＿＿＿钢网和刮刀清洁指引1.目的本文件的目的在于规范钢网、刮刀的清洗作业，保证所使用钢网、刮刀的清洁度和延长使用寿命。

2.适用范围本指引适用于本公司SEM300半自动印刷机所使用的钢网、刮刀。

3.职责3.1 生产部3.1.1 操作员负责按本指引清洁钢网、刮刀。

PE负责指导与监督操作员作业。

4.特别定义无5.内容5.1 清洗前准备好清洗用具和辅料锡浆搅拌刀、白碎布、锡浆瓶、风枪、酒精及手套。

5.2 钢网和刮刀的清洗频率:5.2.1 开拉前 1次。

5.2.2 连续作业(每4小时清洗一次)。

5.2.3 生产结束后 1次。

5.3 钢网和刮刀的清洗时间5.3.1 由于机器或物料等原因引起2小时以上的停机5.3.2 客户有特别要求的以客户要求为准。

5.4 刮刀的清洁步骤5.4.1 停止生产后,先按“Reset”键,刮刀移至原点。

5.4.2 用锡浆搅拌刀将刮刀上锡浆轻轻刮除，收拢于钢网上或装入锡浆瓶5.4.3 拧松刮刀固定螺丝，取下刮刀。

5.4.4 将刮刀上的锡浆用锡浆搅拌刀刮在一起，装入锡浆瓶。

5.4.5 用白布醮少许酒精，擦净刮刀上的锡浆。

5.4.6 用白布醮较多酒精，将刮刀上的零星锡浆彻底清洗干净。

5.4.7 用风枪将刮刀上残留水份、锡浆、灰尘等杂物吹干净。

5.4.8 检查刮刀无缺口、变形等现象后装回印刷机。

有不良现象报告PE。

5.4.9 将完成清洁的时间及确认结果记录于《钢网、刮刀清洁记录表》上。

5.5 钢网的清洁步骤5.5.1 拧松钢网固定螺丝,机器即松开钢网，然后取出钢网放置于地板已铺垫之纸皮上。

5.5.2 将钢网上的锡浆用锡浆搅拌刀收集在一起，装入锡浆瓶中。

5.5.3 用白布醮少许酒精，擦净钢网上零星锡浆。

5.5.4 用白布醮较多酒精，正反面同时擦拭，同时用风枪对其孔壁进行吹干将钢网上的锡浆彻底清洗干净。

5
5
钢网检查作业指导书
1.目的
为保证钢网使用完后网孔及周边彻底清洁,使用孔内无残 留锡膏及杂物,确保再次使用时的印锡品质.
2.钢网的检查
2.1 检查工具:钢网检查台、放大镜 2.2 钢网的检查
2.2.1 将清洗好的钢网对照日光灯检查钢网周边是否清洗 干净,钢网有无变形及划痕.
2.2.2 把钢网放在钢网台上,透过钢网台灯光逐一检查钢 网孔,网孔内不可残留锡膏及任何杂质.0.5pitch密脚IC 必须使用放大镜检查.
编号 承认
版本 品质保证
A 修改页码 生产
所属单位 工程
SMT生产部 拟制
O 作 业指导 书 (A) . 檢 查 指 导 书 (A) .
☆ 每天作業以前一定要确认作业指导书!
如果不明白請問工程部.
工 钢网检查作业
程
指导书
名
工機器M 檢查 I 0 0 1
程品管 Q
使用部品 1 2
數量 6 7 8
使 用 治 工 具 數量
1
1
2
2
变更履 历
日付 担 当
承认
3
9
3
3
4
10
4
4
5
11
钢
钢
网
网
孔
孔
OK
NG
2.3 检查好的钢网交给全能工测试张力,在钢网两面贴 上保护膜,保证钢网清洁,并及时记录《钢网清洗检 查记录表》
3.ቤተ መጻሕፍቲ ባይዱ意事项
3.1 钢网清洗完成后必须及时交给领班检查,不可私自 入库.
3.2 钢网台使用两根20W日光灯,检查前必须先确认日 光灯亮度足够,不够时要及时更换.
3.3 所以钢网检查必须在当班下班之前完成.

瓶
制程特性 1.重要点:客户要求的管制点
拟定:
符号 *
审核:
去除胶纸或赃物。
注意事项 1.作业人员必须戴上静电手套。 2.清洗时注意动作力度，不能对钢网有任何损坏的动作。 3.所有线上夹具，须定位摆放。 4.下线夹具须放入柜子内，勿置于产险。 5.若有任何异常，请通知领班或工程技术人员。
核准:
作业指导书
适用范围 ALL 制ຫໍສະໝຸດ 参数要求物料编号物料名称 钢网 夹具
作业指导书
工时(秒)
工序名称
版本
页码
发布日期
/

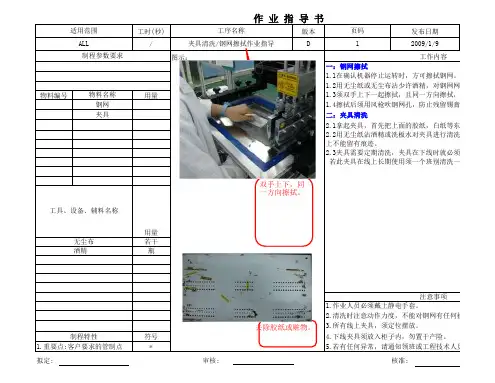

夹具清洗/钢网擦拭作业指导
D
1
2009/1/9
图示： 用量
一：钢网擦拭
工作内容
1.1在确认机器停止运转时，方可擦拭钢网。
1.2用无尘纸或无尘布沾少许酒精，对钢网网孔进行擦拭。 1.3须双手上下一起擦拭，且同一方向擦拭，不可以来回旋 1.4擦拭后须用风枪吹钢网孔，防止残留锡膏依附于钢网孔
文件编号
Smart-WI-046
一：钢网擦拭
工作内容
1.1在确认机器停止运转时，方可擦拭钢网。
1.2用无尘纸或无尘布沾少许酒精，对钢网网孔进行擦拭。 1.3须双手上下一起擦拭，且同一方向擦拭，不可以来回旋转擦拭。 1.4擦拭后须用风枪吹钢网孔，防止残留锡膏依附于钢网孔上。
二：夹具清洗
2.1拿起夹具，首先把上面的胶纸，白纸等东西撕掉干净。 2.2用无尘纸沾酒精或洗板水对夹具进行清洗，清洗时来回擦拭。夹具 上不能留有痕迹。 2.3夹具需要定期清洗，夹具在下线时就必须对该夹具进行清洗动作， 若此夹具在线上长期使用须一个班别清洗一次。
二：夹具清洗
2.1拿起夹具，首先把上面的胶纸，白纸等东西撕掉干净。 2.2用无尘纸沾酒精或洗板水对夹具进行清洗，清洗时来回 上不能留有痕迹。 2.3夹具需要定期清洗，夹具在下线时就必须对该夹具进行 若此夹具在线上长期使用须一个班别清洗一次。

钢网清洗作业指导书一、前言钢网是广泛应用于建筑物外墙、栏杆、楼梯等场所的一种常见材料。

然而，长期的使用和暴露于外界环境中会导致钢网表面积存污垢、尘土和污染物，影响其美观度和功能。

因此，定期进行钢网的清洗工作十分重要。

本作业指导书旨在明确清洗过程中所需的步骤和要点，以确保清洗工作的质量和效果。

二、清洗工具和材料准备在进行钢网清洗作业之前，需要准备以下工具和材料：1. 清洁剂：选用适当的清洁剂，如中性洗涤剂或专用钢网清洗剂。

2. 高压水枪：使用高压水枪有助于清洗钢网表面的污渍和尘土。

3. 擦拭工具：准备柔软的海绵、刷子或清洁布，用于对钢网表面进行轻柔擦拭。

4. 防护装备：佩戴手套、口罩和护目镜，以确保工作人员的安全。

三、清洗步骤1. 安全措施：- 事先检查并确保清洗区域没有任何不安全因素，如杂物或碎片。

- 工作人员穿戴好防护装备，确保工作安全。

2. 预洗准备：- 断水电：在清洗钢网之前，确保断开供电源和水源，以避免发生意外。

- 排挤附着物：若钢网表面有附着物，如蜘蛛网、灰尘等，可使用扫帚或刷子轻轻清除。

3. 清洗处理：- 清洁剂选择：根据钢网的材质和表面情况，选择合适的清洁剂。

注意避免使用具有腐蚀性的强酸或强碱清洁剂。

- 清洗剂配比：按照清洁剂的使用说明将其与适量的水稀释。

- 涂抹清洁剂：使用刷子、海绵或清洁布蘸取已稀释的清洁剂，均匀涂抹在钢网表面。

可以根据具体情况借助延长杆等工具进行操作。

- 清洗时间：根据污垢的程度，让清洁剂在钢网表面停留一段时间，以便更好地溶解和清洁污渍。

- 高压水冲洗：使用高压水枪对钢网进行冲洗，顺着钢网的纵向或横向进行，以确保清洗彻底。

注意控制水枪的压力，避免对钢网造成损伤。

4. 后处理：- 室外晾干：清洗完成后，将钢网放置在通风良好的地方晾干，避免阳光直射和积水，以免留下痕迹。

- 室内护理：对于室内的钢网，可使用吸尘器或清洁布进行定期吸尘或擦拭，保持其清洁度。

四、注意事项1. 安全第一：在进行钢网清洗作业时，务必确保工作人员的安全。

有，则需重复5.1.1.1,直至完全干净为止。
5.1.1.3 然后用高压气枪完全吹干。
5.1.1.4生产过程中钢网机器全自动擦拭一般产品每5大片擦拭一次，根据产品的特性要求而定具体参照钢网清洁对照一览表执行。
5.1.2 生产完成后钢网的清洁
5.1.2.1印刷完后，作业员将钢网及刮刀上的锡膏用搅拌刀收回。（锡膏收到锡膏瓶内）
1.目的
规范钢网的清洁方式，以保证其钢网寿命及产品品质。
2.范围
适用印刷过程中及印刷完后钢网的清洁。
3.定义无
4.职责
4.1 SMT技术负责本规范之制定。
4.2 SMT生产配合执行。
5．作业流程
5.1 作业步骤
5.1.1生产过程中钢网的清洁
5.1.1.1每当生产12小时后将钢网从机器拆除拿到钢网清洁指定区域，先用无尘纸沾酒精擦拭钢网上下面，上下面同时进行清洁，清洁完后，使用毛刷沾酒精清洁孔壁，再用高压气枪将网孔吹通。（注意吹的方向一定为从上往下）。
5.2 钢网张力测试范围：35N-50N,采用五点测试，使用寿命规定10万次。
5.3注意事项：
5.3.1 在清洁时，不要用力过大，防止损坏钢网。
5.3.2一定要加强孔壁的清洁及检查。
6.相关文件无
7.相关表格无
8.相关附件无
5.1.2.2 将钢网从手印台上取出，拿至钢网清洁区。
5.1.2.3 用刮刀将其上的锡膏的刮干净。
5.1.2.4再边用高压气枪边吹边用无尘布沾酒精擦拭（注意吹的方向一定不要对着自己或他人）。
5.1.2.5 再用放大镜检查孔壁有无残留，若有 ，则需重复上述步骤，直至完全干净为上。
5.1.2.6 然后用高压气枪完全吹干。

3)如果观察不干净，左手取擦网纸/清洁布放在钢网下端，右手拿枪口垂直于钢网的气枪， 匀速同步向同一方向移动并吹钢网孔（图3）； 4)检查模板是否干净（注意小孔间隙不能有焊膏）； 5)每印刷15PCS左右即清洗钢网一次。 2、在换线或停线2小时以上必须立即将钢网离线： 1)用搅拌刀将钢网与刮刀上的锡收集到锡膏瓶内并盖好内外盖; 2)将钢网放入钢网清洗车内的格板并予以固定； 3)用蘸有酒精/洗板水的毛刷清洁钢网开孔中的残留锡膏； 4)左手取擦网纸/清洁布放在钢网下端，右手拿枪口垂直于钢网的气枪，匀速同步以相同方向移 动并吹钢网孔； 5)确认清洗干净（钢网孔内不能有锡膏存在）后将钢网放入相应的钢网架内。 六、注意事项： 1)将清洁过的擦网纸/清洁布用完放入指定的有害物品箱内；。 2)经常检查钢网有无变形、破损或其它异常，如有，立即通知技术人员进行确认； 3)清洗后的钢网要用放大镜检查钢网正反面及开孔是否清洁干净。如不干净，则需重新清洗； 4)将钢网检查结果填入<<钢网上下架清洁记录>>； 5)对有IC的钢网孔位进行重点检查。 七、表格 《钢网上下架清洁记录》（A/01） FM-EN-0042
版次 修 订 记 录 A/01 A/02
修订日期 2005/5/16 2005/7/15
内容摘要 第1版制定 增加离线清洗钢网的操作方法
修订人
审查人
审批人
文件名称 文件编号
钢网清洗作业指导书 WI-EN-0011
版次 页次
A/02 1/2
一、目的 规范钢网清洗的方法，确保钢网清洁。 二、范围 适用于SMT的所有钢网。 三、职责 本指引由印刷操作员负责执行。 四、所需工具 1.毛刷 2.擦网纸/清洁布 3.清洁专用车 4.酒精/洗板水 5.搅拌刀 五、操作内容: 1、在正常生产情况下，清洗要求： 1)将刮刀上的焊膏轻轻刮下，把钢网上的锡膏刮到贴有标签的锡膏盒中（图1）； 6.气枪 7.手指套/手套

日期：2012-02-15
文件类别 作业规范 编号 JS-GW-SC-01 版号
01
文件名称 网板清洗作业指导书
页次 1/1
生效日期 2011-02
序号 名称 数量 备注 1 酒精 1瓶 2 无尘纸 若干 3 锡膏搅拌刀 1把 4 气枪 1支 5 报纸 若干 6
橡胶手套
1双
一、目的：清洗网板，使钢网达到清洁标准 二、设备/范围：DEK 全自动印刷机/钢网清洗 三、职责：SMT 制造部 四、作业内容
1、作业顺序 （1）、作业前准备好无尘纸、酒精、橡胶手套、报纸等工具及辅料并清洁好现场 （2）、作业人员戴好橡胶手套等护具，准备好所需无尘纸以及在清洗现场铺好报纸（图1、3） （3）、到印刷机卸载钢网，把钢网上和刮刀上的锡膏回收到锡膏罐里并卸载刮刀，取出钢网，放到地板上的报纸上面。

用无 蘸取适量的酒精在钢网上进行初步清洗钢网上面和下面；再取干净的无尘布蘸取适量的酒精进行再 次清洗，直至钢网 面残留的锡膏清除干净为准（图
2、4） （4）、双手各拿一块无尘纸蘸取适量酒精在钢网的上面和下面从左开始来回搓，边搓边往右边移动一直移到最右 （5）、取一块干的无尘纸吸干钢网上的酒精，然后用气枪吹干（图5） （6）、将钢网置于台灯前检查有无破孔、针孔、塞网等现象（如果有破孔和针孔要向上级汇报） （7）、检查完毕后再用一块干净的无尘纸擦一次钢网，然后把钢网放到已洗区 （8）、收拾好所有的工具，清理好现场，把垃圾倒入垃圾桶，工具归还仓库
图1 图2 图3 图4 图5 2、注意事项 （1）、作业人员应遵守操作准则 （2）、清洗钢网应保持现场有良好的通风性 （3）、身体如果不小心沾到锡膏、酒精，应用清水冲洗 修 订 制表人
责任部门
监督部门
准备的工具及辅料。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==

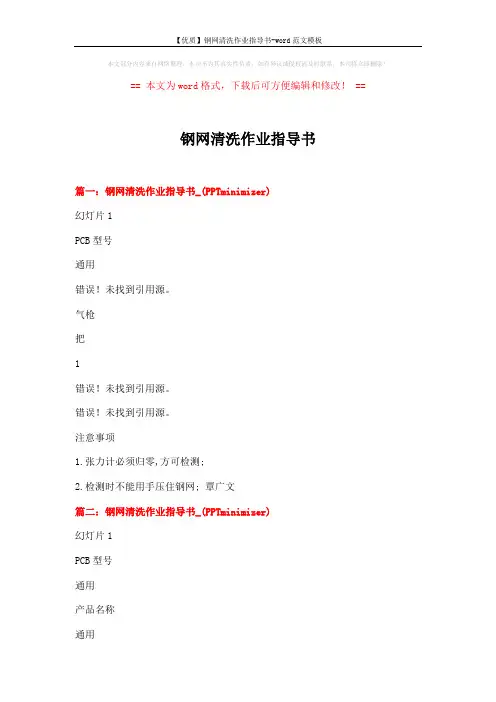

钢网清洗作业指导书
篇一：钢网清洗作业指导书_(PPTminimizer)
幻灯片1
PCB型号
通用
错误！未找到引用源。

气枪
把
1
错误！未找到引用源。

错误！未找到引用源。

注意事项
1.张力计必须归零,方可检测;
2.检测时不能用手压住钢网; 覃广文
篇二：钢网清洗作业指导书_(PPTminimizer)
幻灯片1
PCB型号
通用
产品名称
通用
SMT
钢网清洗作业指导书
工序号
工序名称
作业顺序及操作要求:
2、将钢网水平放置在钢
网清洗区钢网清洗架上。

3、将酒精喷在擦网纸上擦拭钢
网，擦拭时上下面同时进行。

1、检查钢网上锡膏是否铲干净
酒精
瓶
1
气枪
把
1
4、在毛刷上喷上酒精，
刷洗钢网孔壁
5、用气枪清洁钢网孔壁
6、清洗完毕，对着日光灯目
视检查是否清洗干净。

注意事项
1.清洗时不要钢网碰到硬的东西,防止变形、压痕；
2.钢网必须清洗干净,放置5分钟后,方可入库验收;。

钢网清洗机作业指导书1.意义：为保证设备操作流程规范，促进使用工作人员能准确无误的标准规范的操作，从而提升工作效率，能够保证机器设备与作业者安全2：使用范围：全气动德正智能钢网清洗机3.：启动前检查：3.1查验进气气压是不是在0.45MPa~0.75MPa3.2开启开关电源接接入排风管（将￠120mm的排风管接至户外）。

3.3运用系统自动加、排液系统，使储液箱里进入充足的液体（≦35L）3.4据需清洁的钢网规格调整好钢网固定治具。

4：操作流程：4.1观测操作面板各部件显示信息情况，气源显示灯(AIR)显视绿色，代表一切正常；倘若红色，代表气压不够或无空气压缩.(需调整气压至正常值气压）4.2开启门将需清理的钢网放进钢网清洗机内，核对放置好后，关闭清洗外门。

此刻观查操作面板上的 (DOOR)显示灯，显视绿色即可正常运行工作,红色代表门未关紧，设备将不能起动工作。

4.3冲洗时长设置：点开清洗时间控制器防护盖，按箭头符号方位轻按白色功能键（时间设置锁定键），同时分别调整右侧3个黑色按键,设定好所需时间后松开白色按键,关闭防护盖.这时设置的时长就被锁定。

时间单位为秒（5个9的除外），通常清洁时长设定为240-999秒以内。

4.4干燥时长设置：开启干燥时间控制器防护盖，按箭头方向按下白色按键（时间设置锁定键），同时分别调整右侧3个黑色按键，设置好所需时间后松开白色按键，这时设置好的时长就被锁定。

通常干燥时长设定为400-600秒以内。

4.5 调节急停按键（EMERGENCY STOP）处于复位模式。

4.6按下启动键（START）,机器设备被运行.清洗控制器开始计时，同时开始清理网板．清洗时长抵达后自动转换至干燥控制器,干燥控制器开始计时,并且开始干燥.干燥时间到达后，工作结束，记时器停止计时,同时设备也结束工作．4.7 打开门，机器设备自动复位,拿出钢网，一次清洗工作流程完毕。

5：特别注意：5.1设备在正常工作情况下，需每星期添加一次清洗剂；5.2需注意查看设备右下方窗口处清洗液部位的高度，要是液位低于M，就须要及时添加液体进去；5.3注意各个气泵出入口阀门的用途，切勿随意打开阀门。

钢网清洗作业指导书 (minimizer)
目录
• 简介 • 清洗前的准备 • 清洗步骤 • 清洗质量标准 • 安全注意事项 • 维护与保养
01
简介
目的和背景
01 确保钢网清洗作业的标准化和规范化，提高清洗 质量和效率。
02 减少清洗过程中对钢网的损伤，延长使用寿命。 03 确保生产安全和员工健康，防止因清洗不彻底而
清洁度检测方法
采用目视检查、擦拭实验和残留物检测等方法对清洁度进 行检测。
清洁度标准
一般清洁度要求无明显污渍、油脂和杂质；中级清洁度要求无 明显污渍、油脂和杂质，且无死角；高级清洁度要求无任何污
渍、油脂和杂质，且无死角。
表面质量要求
表面粗糙度
清洗后的钢网表面粗糙度应符合工艺要求，以保证印 刷质量。
安全防护措施
操作人员需经过专业培训，熟悉清洗流程和安全操作规范。
操作现场应设置安全警示标识，确保操作人员和其他人员安 全。
清洗剂选择
根据钢网的材质和污渍情况选择合适 的清洗剂，确保清洗效果良好且不损 伤钢网。
清洗剂应存放在干燥、阴凉处，避免 阳光直射和潮湿环境。
03
清洗步骤Leabharlann 预处理1 2准备工具
表面光亮度
清洗后的钢网表面应具有一定的光亮度，以提高印刷 品的清晰度和色彩鲜艳度。
表面完整性
清洗后的钢网表面应保持完整，无破损、划痕等现象。
尺寸精度要求
01
钢网尺寸
清洗后的钢网尺寸应符合工艺要 求，以保证印刷机的正常安装和 运行。
对角线精度
02
03
网框平整度
钢网的对角线精度应控制在 ±0.5mm以内，以保证印刷品的 对齐度和套印精度。
防毒、防腐蚀要求

文件号码初版日期发行部门
批　准审　核NO.一、目的
1.确保机器的正确操作使用
2.延长机器使用寿命.
二、适用范围
SMT 所有SC-MM3-E2 型钢网清洗机
三、作业内容及方法
1、开机前的准备， 检查电源220v 、气压0.4MPa ，确认无误打开电源开关
2、开机3分钟后，按黄色按钮让机器回原点
3、用手轻轻拉开钢网清洗机机门
4、把手伸到门内，抓住模板架上的手柄轻轻拉出模板架
5、双手平握需要清洗的钢网装到模板架上
6、用手握住模板架上手柄推回模板架
7、用手轻轻关闭钢网清洗机机门
8、设定清洗时间为3-5分钟，干燥时间为4-6分钟
9、按开始键（绿色按扭）等待钢网清洗机自动清洗钢网
10、机器运行停止后，打开机门用手拉出模板架，取下钢网
11、用手推回模板架关好机门
电源开关
电源线气管
气压表 回原点按扭开始按扭模板架手柄清洗时间调节按扭
干燥时间调节按扭 正确的安装姿势模板架
启动清洗机
钢网正确安放五、注意事项:1.日点检时出现异常,停止使用,通知相关人员及时保养机器
2.不要用手压、拽模板架
3.动作要轻，模板架放回后不可把手伸进机器内部来碰钢网
USA00107题 名
SAWA CLEAN 钢网清洗机使用作业标准书霍顺利变 更
改 订
履 历变更日期变 更 内 容
三 和 盛 科 技 电 子 厂
作 业 标 准 书
责任部门SMT 对象制品SMT SC-MM3-E2型钢网清洗机SMT 制　定。

第 1 页 共 1 页 Y 文件名称 清洗钢网作业指导 操作规范 生效日期：2019.04.01
制定部门 工程部
页次： 拟制： 审核： 批准：
1.目的:
提高印刷质量,减少不良发生。

2.适用范围:
SMT 印刷作业人员
3.权责:
技术员:监督确认作业人员是否按标准进行作业；对作业人员进行方法指导。

4.作业步骤：
4.1根据规定时间对印刷钢网进行清洁(参照印刷机参数设定一览表),将钢网放置在钢网清洗架上,用锡膏刀将钢网上的锡膏回收到锡膏盒内
(参照图一,图二)。

4.2用清洁钢网工具（牙刷、酒精）对钢网进行逐一清洁，然后用专用的清洁钢网纸对牙刷刷过的地放进行擦拭(参照图三,图四)。

4.3将钢网进行反转，按照以上4.2的方法对另一面进行清洁(参照图五,图六)。

4.4用气枪对钢网的印刷孔进行逐一吹洗，使其祛除附在印刷孔的异物(参照图七)。

4.5将钢网反转，一手拿无尘纸擦拭所遗留的锡珠和异物，一边用气枪对另一面进行吹洗(参照图八)。

4.6将清洁干净的钢网放在检查台面进行检查，由技术员确认OK 后方可进行再次印刷(参照图九)
5.注意事项：
第 2 页 共 1 页 Y 文件名称 清洗钢网作业指导 操作规范 生效日期：2019.04.01
制定部门 工程部
页次： 拟制： 审核： 批准：
5.1清洁钢网时一定要用酒精进行钢网清洗。

5.2用牙刷在对于钢网孔进行清洁时，必须轻轻来回刷洗，不可用力过大以免损坏钢网的印刷孔。

第 3 页 共 1 页 Y 文件名称 清洗钢网作业指导 操作规范 生效日期：2019.04.01
制定部门 工程部
页次： 拟制： 审核： 批准：。

生效日期：2010-03-01 1.目的为了长期有效地保持印刷质量，统一手动清洁FUJI-GPX自动印刷机钢网的正确操作方法。

2.范围本作业指导适用于FUJI-GPX全自动印刷机的手动清洁操作。

3.内容3.1清洁流程3.1.1当机器印刷到程序设定的手动清洁次数时，机器会反馈一个手动清洁画面，3.1.2 跟据机器反馈的画面从左至右的图标顺序进行操作，先打开安全门，推下机器下滑挡板，如图所示：3.1.3把沾有洗酒精的无尘纸/布对着钢网孔上下面同步的进行擦洗动作，完成清洗后，左手拿纸/布右手拿风枪进行清洗后的表面及网孔的清洁，如图所示：3.1.4进行风枪清洁时，一定要注意气压的大小，要轻轻按压开关，特别是网面上还有锡膏时，切勿把清洗后的异物或水分等东西吹到锡膏中。

3.1.5用风枪清洁钢网时，左手要用纸/布托在钢网下面接住上面吹来的异物或酒精过后的水分生效日期：2010-03-01 物质，为避免水分等物质掉落在机器内而造成故障。

3.1.6风枪清洁后认真检查网孔是否完全干净，表面是否完全整洁。

3.1.7确定完成后，关闭安全门按开始键进行正常生产。

但对第一块板子要认真检查，特别是BGA焊盘，确认无印刷不良后才可投入下段工序生产。

3.1.8无尘纸/布要分类作标示分为第一次、第二次、第三次使用，避免交叉使用。

3.1.9无尘纸/布最多只能使用三次。

3.1.10每隔两小时，清洁钢网后的第一片板子需要求IPOC进行确认并做锡膏检测。

4.注意事项4.1在使用酒精或其他洗涤液时一定要注意安全使用，切勿食用或接触到眼睛。

当溶剂或异物不慎入眼、口时，请立即找自来水清洗。

4.2特别要注意IC、BGA开口处是否被锡膏或异物堵塞，堵塞时请用钢网洗涤溶剂浸泡，再用气枪吹干净。

4.3 每印刷半小时清洗一次钢网，视情况而定。

并记录在手动清洗钢网记录表上。

4.4 机器工作时，不允许身体的任何部位置于机体内部，出现问题时，要先按下紧急开关。

版次
作 业 标 准 书
设备编号：S-012承认
QA
检 印
作 成
工程顺序：共通
设备、工治具：
版次
变更日提 案
△△
A1 3、出现落下部品时，应放入指定的容器，与良品加以区别。

1、发现异常现象时，（如品质、部品、材料、设备、治具等）应立即向组长、管理人员报告。

2、发现不良品时，应在不良品牌上标明内容，并与不良品一起放入不良品箱中。

欧姆电子（深圳）有限公司
产品名称：共通工程名：钢网切换、清扫
文 件 编 号：OSS
作成日期： 2013年 04月 23日
修 正 内 容 承 认
发现异常及处理
作业图示①→②→③→④→⑤→⑥→⑦
①②③
⑦
⑤钢网、气枪、牙刷、酒精瓶
根据相应机种，从钢网规定保管场所取出钢网，将干净擦拭纸平铺在网口，再用酒精将擦拭纸浸湿后放
用牙刷将钢网印刷部位由上至下、由左至右逐孔加酒精清扫
将酒精沾入网孔内，再用气枪对准网孔将其内的异物吹净（注意用气枪吹净应在周围无部品或无制品环境下进行，以免异物飞溅沾附在其它部品或制品上）
用干净擦拭纸擦净钢网
表面和底部残留物
将清扫彻底的钢网装入手动印刷台，调节高度调整螺丝，使钢网与底座基板架之间的间隙
高度调整
调节向左、向右、前后调整螺丝，使网口与基板铜箔相吻合后紧固各调整螺丝，印刷一块基板确认印刷位置无偏移后再按《手动印刷作业标准书》作业
向左调整
向右调整前后调整
⑥
印刷结束后取下钢网，再按作业顺序①→②→③→④将钢网清扫干净后包
④。
