电气原理图设计一般原则

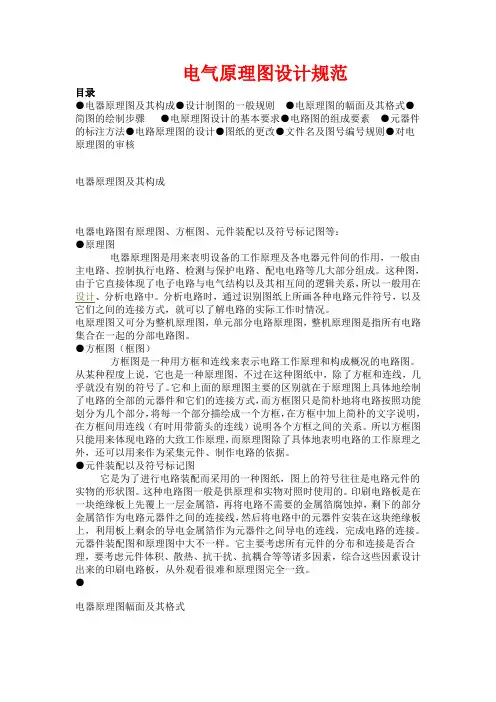

电气原理图设计规范目录●电器原理图及其构成●设计制图的一般规则●电原理图的幅面及其格式●简图的绘制步骤●电原理图设计的基本要求●电路图的组成要素●元器件的标注方法●电路原理图的设计●图纸的更改●文件名及图号编号规则●对电原理图的审核电器原理图及其构成电器电路图有原理图、方框图、元件装配以及符号标记图等：●原理图电器原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。

这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。

●方框图（框图）方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从某种程度上说，它也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上具体地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简朴地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简朴的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，而原理图除了具体地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。

●元件装配以及符号标记图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的形状图。

这种电路图一般是供原理和实物对照时使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的导电金属箔作为元器件之间导电的连线，完成电路的连接。

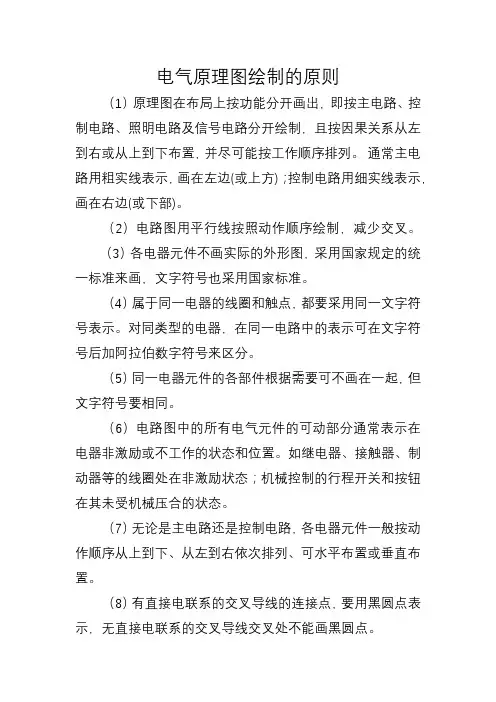

电气原理图绘制的原则
（1）原理图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制，且按因果关系从左到右或从上到下布置，并尽可能按工作顺序排列。

通常主电路用粗实线表示，画在左边(或上方)；控制电路用细实线表示，画在右边(或下部)。

（2）电路图用平行线按照动作顺序绘制，减少交叉。

（3）各电器元件不画实际的外形图，采用国家规定的统一标准来画，文字符号也采用国家标准。

（4）属于同一电器的线圈和触点，都要采用同一文字符号表示。

对同类型的电器，在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。

（5）同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。

（6）电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。

如继电器、接触器、制动器等的线圈处在非激励状态；机械控制的行程开关和按钮在其未受机械压合的状态。

（7）无论是主电路还是控制电路，各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。

（8）有直接电联系的交叉导线的连接点，要用黑圆点表示，无直接电联系的交叉导线交叉处不能画黑圆点。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

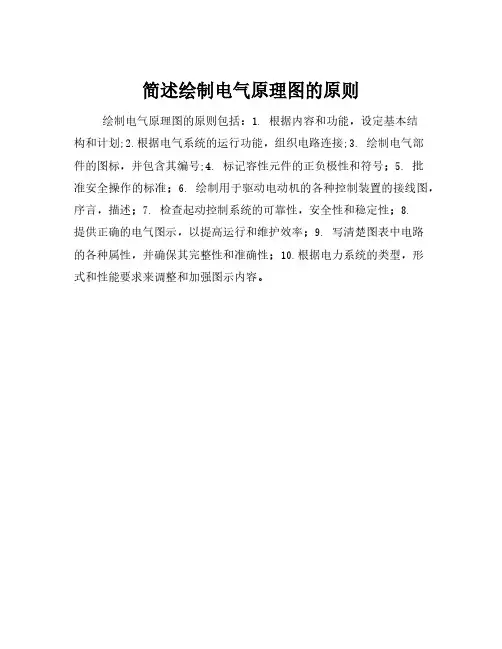

简述绘制电气原理图的原则
绘制电气原理图的原则包括：1. 根据内容和功能，设定基本结
构和计划;2.根据电气系统的运行功能，组织电路连接;3. 绘制电气部
件的图标，并包含其编号;4. 标记容性元件的正负极性和符号；5. 批
准安全操作的标准；6. 绘制用于驱动电动机的各种控制装置的接线图，序言，描述；7. 检查起动控制系统的可靠性，安全性和稳定性；8.
提供正确的电气图示，以提高运行和维护效率；9. 写清楚图表中电路
的各种属性，并确保其完整性和准确性；10.根据电力系统的类型，形
式和性能要求来调整和加强图示内容。

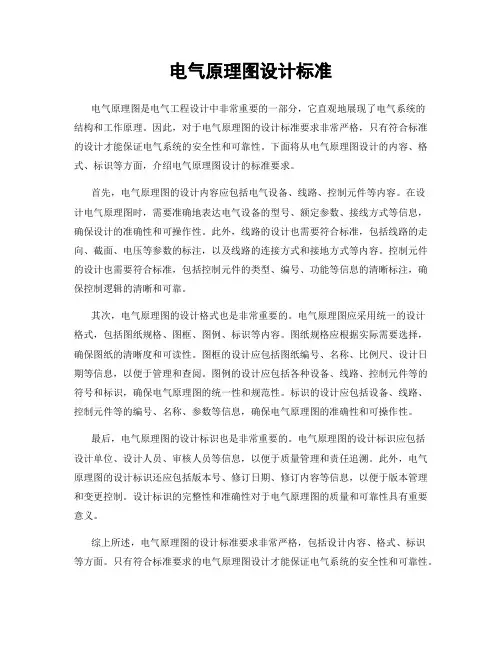

电气原理图设计标准电气原理图是电气工程设计中非常重要的一部分，它直观地展现了电气系统的结构和工作原理。

因此，对于电气原理图的设计标准要求非常严格，只有符合标准的设计才能保证电气系统的安全性和可靠性。

下面将从电气原理图设计的内容、格式、标识等方面，介绍电气原理图设计的标准要求。

首先，电气原理图的设计内容应包括电气设备、线路、控制元件等内容。

在设计电气原理图时，需要准确地表达电气设备的型号、额定参数、接线方式等信息，确保设计的准确性和可操作性。

此外，线路的设计也需要符合标准，包括线路的走向、截面、电压等参数的标注，以及线路的连接方式和接地方式等内容。

控制元件的设计也需要符合标准，包括控制元件的类型、编号、功能等信息的清晰标注，确保控制逻辑的清晰和可靠。

其次，电气原理图的设计格式也是非常重要的。

电气原理图应采用统一的设计格式，包括图纸规格、图框、图例、标识等内容。

图纸规格应根据实际需要选择，确保图纸的清晰度和可读性。

图框的设计应包括图纸编号、名称、比例尺、设计日期等信息，以便于管理和查阅。

图例的设计应包括各种设备、线路、控制元件等的符号和标识，确保电气原理图的统一性和规范性。

标识的设计应包括设备、线路、控制元件等的编号、名称、参数等信息，确保电气原理图的准确性和可操作性。

最后，电气原理图的设计标识也是非常重要的。

电气原理图的设计标识应包括设计单位、设计人员、审核人员等信息，以便于质量管理和责任追溯。

此外，电气原理图的设计标识还应包括版本号、修订日期、修订内容等信息，以便于版本管理和变更控制。

设计标识的完整性和准确性对于电气原理图的质量和可靠性具有重要意义。

综上所述，电气原理图的设计标准要求非常严格，包括设计内容、格式、标识等方面。

只有符合标准要求的电气原理图设计才能保证电气系统的安全性和可靠性。

因此，在进行电气原理图设计时，设计人员应严格按照标准要求进行设计，确保设计的准确性和规范性。

电气制图规则一、使用工具使用 AUTOCAD2006，保存格式为 2004 DWG格式。

涉及到的字符标注采用标准工程字体。

主动力平行母线的间距 15，其他平行导线的间距 10，垂直导线的间距 10。

主电路中各图形符号的间距 20，原理图部分各图形符号的间距是 30。

二、制图规范1、图号编号原则YJ—计划号—工位号—图纸类型—该类型顺序号（ 2 位）—改动序号（ 1 位）10：OP 10YL ：原理图20：OP20JX ：接线图30：OP30SL ：图例说明40：OP40PL ：元器件位置图50：OP50MX ：明细表60：OP6070：OP7080：OP8090：OP90100：OP100110： OP110说明：1、计划号为市场部下发的计划号。

2、单台设备工位号省略。

3、类型顺序号为当前类型图纸的顺序号，每种图纸单独编号，编号从01 开始。

4、改动序号为该图纸改动后的顺序号，原始图纸省略，改动序号使用字母，第一次改动为 A，第二次改动为 B，依次类推。

2、图纸页号的编号原则1.图纸明细，图例，线颜色、结构框图从 1-9 。

2.主电路原理图编号从 10-19 。

2.交流控制原理图编号从 20-29 。

3.直流控制原理图编号从 30-49 。

4.PLC 输入原理图编号从50-69 。

5.PLC 输出原理图编号从70-89 。

6.AD/DA、光幕、伺服驱动等接线图编号从90-99。

7.元器件位置图和接线图编号从 100-109。

8.如遇特殊情况某区域范围超限时，将该区域图纸编号 +200。

每套图纸必须有一个图纸列表，它描述了一个有几张图纸，各图纸的名称。

3、元器件的符号和命名方法执行 GB4728《图用图形符号》和 GB7159《电气技术中的文字符号制定通则》的国家标准。

常用元器件命名方法电磁铁—— YA电磁阀—— KV端子板—— XT插头—— XP插座—— XS控制用变压器—— TC电力变压器—— TM断路器—— QF接触器—— KM继电器—— KA熔断器—— FU按钮—— SB控制开关，选择开关——SA液位传感器—— SL压力传感器—— SP位置传感器—— SQ温度传感器—— ST照明灯—— EL指示灯—— HL发热元件—— EH电动机—— M详细符号及说明见附录。

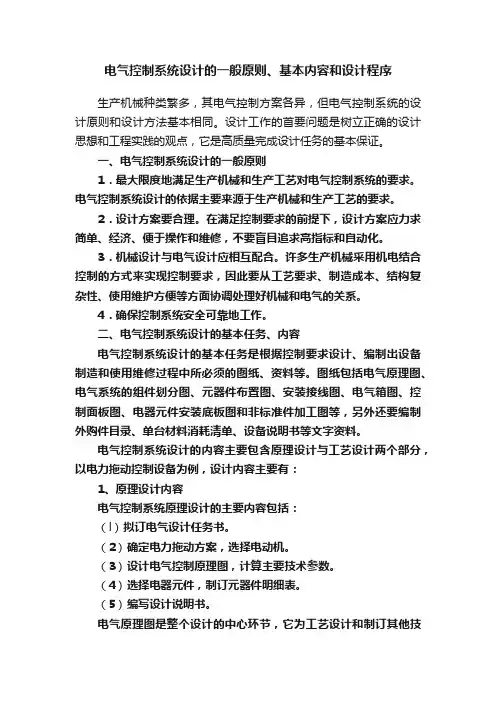

电气控制系统设计的一般原则、基本内容和设计程序生产机械种类繁多，其电气控制方案各异，但电气控制系统的设计原则和设计方法基本相同。

设计工作的首要问题是树立正确的设计思想和工程实践的观点，它是高质量完成设计任务的基本保证。

一、电气控制系统设计的一般原则1．最大限度地满足生产机械和生产工艺对电气控制系统的要求。

电气控制系统设计的依据主要来源于生产机械和生产工艺的要求。

2．设计方案要合理。

在满足控制要求的前提下，设计方案应力求简单、经济、便于操作和维修，不要盲目追求高指标和自动化。

3．机械设计与电气设计应相互配合。

许多生产机械采用机电结合控制的方式来实现控制要求，因此要从工艺要求、制造成本、结构复杂性、使用维护方便等方面协调处理好机械和电气的关系。

4．确保控制系统安全可靠地工作。

二、电气控制系统设计的基本任务、内容电气控制系统设计的基本任务是根据控制要求设计、编制出设备制造和使用维修过程中所必须的图纸、资料等。

图纸包括电气原理图、电气系统的组件划分图、元器件布置图、安装接线图、电气箱图、控制面板图、电器元件安装底板图和非标准件加工图等，另外还要编制外购件目录、单台材料消耗清单、设备说明书等文字资料。

电气控制系统设计的内容主要包含原理设计与工艺设计两个部分，以电力拖动控制设备为例，设计内容主要有：1、原理设计内容电气控制系统原理设计的主要内容包括：（l）拟订电气设计任务书。

（2）确定电力拖动方案，选择电动机。

（3）设计电气控制原理图，计算主要技术参数。

（4）选择电器元件，制订元器件明细表。

（5）编写设计说明书。

电气原理图是整个设计的中心环节，它为工艺设计和制订其他技术资料提供依据。

2、工艺设计内容进行工艺设计主要是为了便于组织电气控制系统的制造，从而实现原理设计提出的各项技术指标，并为设备的调试、维护与使用提供相关的图纸资料。

工艺设计的主要内容有：（l）设计电气总布置图、总安装图与总接线图。

（2）设计组件布置图、安装图和接线图。

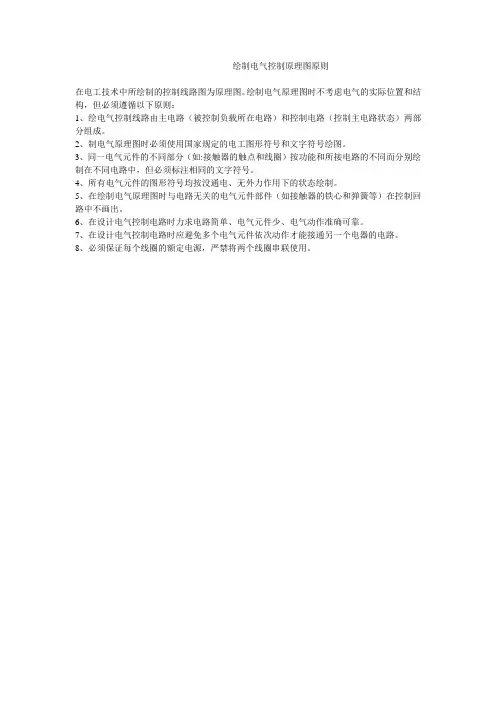

绘制电气控制原理图原则
在电工技术中所绘制的控制线路图为原理图。

绘制电气原理图时不考虑电气的实际位置和结构，但必须遵循以下原则：
1、绘电气控制线路由主电路（被控制负载所在电路）和控制电路（控制主电路状态）两部分组成。

2、制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。

3、同一电气元件的不同部分（如:接触器的触点和线圈）按功能和所接电路的不同而分别绘制在不同电路中，但必须标注相同的文字符号。

4、所有电气元件的图形符号均按没通电、无外力作用下的状态绘制。

5、在绘制电气原理图时与电路无关的电气元件部件（如接触器的铁心和弹簧等）在控制回路中不画出。

6、在设计电气控制电路时力求电路简单、电气元件少、电气动作准确可靠。

7、在设计电气控制电路时应避免多个电气元件依次动作才能接通另一个电器的电路。

8、必须保证每个线圈的额定电源，严禁将两个线圈串联使用。

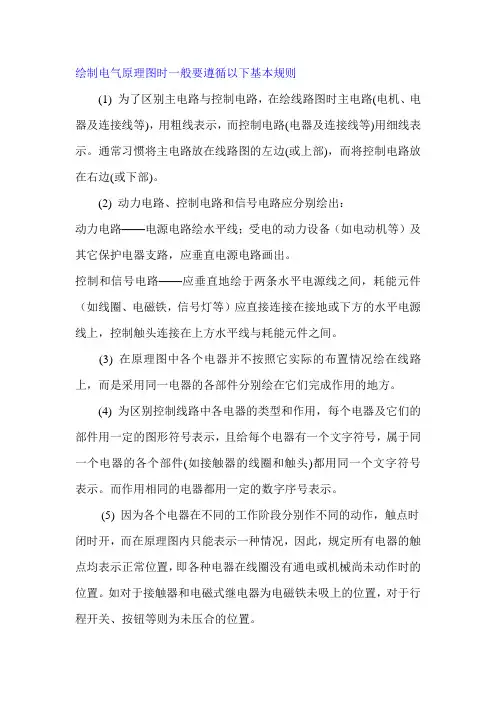

绘制电气原理图时一般要遵循以下基本规则(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。

通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。

(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。

控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。

(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。

(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。

而作用相同的电器都用一定的数字序号表示。

(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。

如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。

(6) 为了查线方便。

在原理图中两条以上导线的电气连接处要打一圆点，且每个接一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。

(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。

(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。

2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。

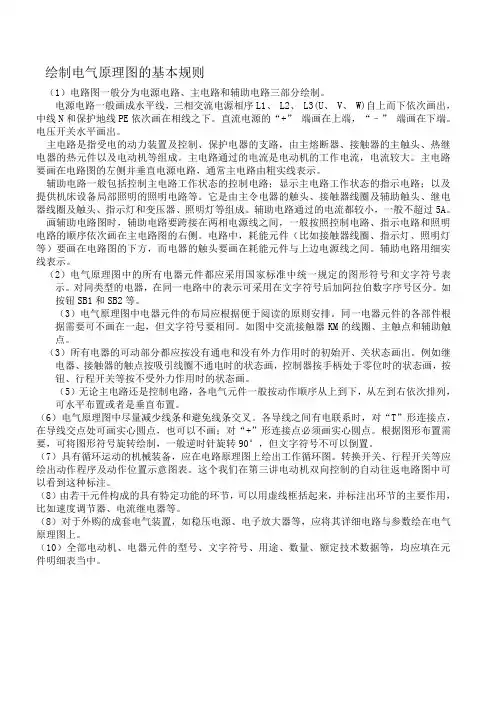

绘制电气原理图的基本规则（1）电路图一般分为电源电路、主电路和辅助电路三部分绘制。

电源电路一般画成水平线，三相交流电源相序L1、 L2、 L3(U、 V、 W)自上而下依次画出，中线N和保护地线PE依次画在相线之下。

直流电源的“+”端画在上端，“–”端画在下端。

电压开关水平画出。

主电路是指受电的动力装置及控制、保护电器的支路，由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路要画在电路图的左侧并垂直电源电路，通常主电路由粗实线表示。

辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的指示电路；以及提供机床设备局部照明的照明电路等。

它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和变压器、照明灯等组成。

辅助电路通过的电流都较小，一般不超过5A。

画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次画在主电路图的右侧。

电路中，耗能元件（比如接触器线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。

辅助电路用细实线表示。

（2）电气原理图中的所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

对同类型的电器，在同一电路中的表示可采用在文字符号后加阿拉伯数字序号区分。

如按钮SB1和SB2等。

（3）电气原理图中电器元件的布局应根据便于阅读的原则安排。

同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。

如图中交流接触器KM的线圈、主触点和辅助触点。

（3）所有电器的可动部分都应按没有通电和没有外力作用时的初始开、关状态画出。

例如继电器、接触器的触点按吸引线圈不通电时的状态画，控制器按手柄处于零位时的状态画，按钮、行程开关等按不受外力作用时的状态画。

（5）无论主电路还是控制电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者是垂直布置。

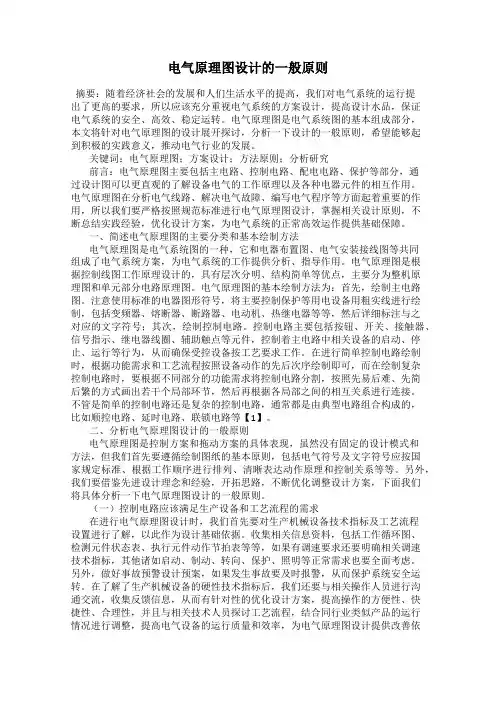

电气原理图设计的一般原则摘要：随着经济社会的发展和人们生活水平的提高，我们对电气系统的运行提出了更高的要求，所以应该充分重视电气系统的方案设计，提高设计水品，保证电气系统的安全、高效、稳定运转。

电气原理图是电气系统图的基本组成部分，本文将针对电气原理图的设计展开探讨，分析一下设计的一般原则，希望能够起到积极的实践意义，推动电气行业的发展。

关键词：电气原理图；方案设计；方法原则；分析研究前言：电气原理图主要包括主电路、控制电路、配电电路、保护等部分，通过设计图可以更直观的了解设备电气的工作原理以及各种电器元件的相互作用。

电气原理图在分析电气线路、解决电气故障、编写电气程序等方面起着重要的作用，所以我们要严格按照规范标准进行电气原理图设计，掌握相关设计原则，不断总结实践经验，优化设计方案，为电气系统的正常高效运作提供基础保障。

一、简述电气原理图的主要分类和基本绘制方法电气原理图是电气系统图的一种，它和电器布置图、电气安装接线图等共同组成了电气系统方案，为电气系统的工作提供分析、指导作用。

电气原理图是根据控制线图工作原理设计的，具有层次分明、结构简单等优点，主要分为整机原理图和单元部分电路原理图。

电气原理图的基本绘制方法为：首先，绘制主电路图。

注意使用标准的电器图形符号，将主要控制保护等用电设备用粗实线进行绘制，包括变频器、熔断器、断路器、电动机、热继电器等等，然后详细标注与之对应的文字符号；其次，绘制控制电路。

控制电路主要包括按钮、开关、接触器、信号指示、继电器线圈、辅助触点等元件，控制着主电路中相关设备的启动、停止、运行等行为，从而确保受控设备按工艺要求工作。

在进行简单控制电路绘制时，根据功能需求和工艺流程按照设备动作的先后次序绘制即可，而在绘制复杂控制电路时，要根据不同部分的功能需求将控制电路分割，按照先易后难、先简后繁的方式画出若干个局部环节，然后再根据各局部之间的相互关系进行连接。

不管是简单的控制电路还是复杂的控制电路，通常都是由典型电路组合构成的，比如顺控电路、延时电路、联锁电路等【1】。

电气制图应遵循的原则：第一部分：电气主接线图和展开式原理图一、绘制电气主接线图应遵循如下原则：1. 采用新标准规定的电气设备的图形符号和文字符号；常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。

2. 三相交流系统采用单线图表示，但电流互感器应表示三相；3. 断路器、隔离开关、跌落式熔断器等开关电器以断开状态表示；4. 在图上要标出电气设备的型号及技术参数。

二、绘制展开式原理图应遵循如下规则：1. 二次设备按统一规定的图形符号和文字符号画出。

常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。

2. 按供给二次设备的各个独立电源划分回路，各回路在图上分开表示。

交流电路以电流互感器或电压互感器的一个次级线圈作为独立电源；直流电路以每组熔断器后引出作为独立电源。

各种回路说明如下：(1) 交流回路：分为交流电流回路（保护、测量、自动装置等）和交流电压回路（保护、测量、自动装置、同期等）；(2) 直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）、信号回路（位置、事故、预告、指挥信号等）和保护回路（发电机、变压器、线路、母线、电动机保护等）。

3. 继电器和接触器的线圈和接点、仪表的电流和电压线圈、控制开关的各对接点、断路器和隔离开关的各个辅助接点，都分开画在所属的回路中，但同一设备的文字符号必须相同。

4. 二次设备的连接次序从左到右，动作顺序从上到下，接线图的右侧有相应的文字说明。

5. 开关电器的触点采用开关断开时的状态，继电器的接点采用线圈不通电时的状态（即不带电表示法）。

必须注意，继电器的线圈通电以后，并不一定就会改变线圈不通电时接点的状态，只有通过继电器线圈的电流（或所加的电压）超过其整定值而使继电器动作时，接点的状态才会转换。

6. 二次设备之间的连接按等电位原则和规定的数字进行标号。

电气原理图的作图要求
电气原理图中，全部电器元件的图形、文字符号必需采纳国家规定的统一标准。

一、画主电路回路
绘制主电路时从电源端开头，按电路连接方式用实线画出主要用电设备，如断路器、熔断器、变频器、热继电器、电动机等。

二、画掌握电路回路
1、掌握电路是通过弱电流的电路，由开关、按钮、电器元件的线圈、信号指示、接触器的帮助触点、继电器的触点等组成。

2、我们要按各部分需完成的功能，分割成若干个局部掌握电路，然后本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

3、同一电器元件的各部件在掌握回路图中可以不画在一起，但要用相同的文字符号标出，假如有多个同一种类的电器元件，可在文字符号后加上数字序号。

4、电气图面的构成：边框线、图框线、标题栏、会签栏组成。

5、幅面及尺寸：边框线围成的图面啊图纸的幅面。

8、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目，相当于图样的“铭牌”。

标题栏的位置一般在图纸的右下方或下方。

标题栏中的文字方向为看图方向，会签栏是供各相关专业的设计人员会审图样时签名和标注日
期用。

9、图样编号由图号和检索号两部分组成。

10、图幅的区分：在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字，编号的挨次从标题栏相对的左上角开头，分区数就是偶数。

区的为字母+数字。
