电气工程图用来阐述电气工程的构成和功能，描述电气装置的工作原 理，提供安装和维护使用信息。 一项电气工程图装订成册，通常包含以下内容： 1 、图纸总目录 2 、技术说明 3 、电气设备平面布置图（供电组合，拼 柜） 4 、电气系统图 5 、电气原理图 A 、电气控制柜（箱）外形尺寸图 B 、电气原理图 C 、电气元件布板图 D 、接线端子排图 E 、设备接线图（或接线电缆表） F 、电气元件清单（单台明细表） 6 、电气设备使用说明书
▸
11
▸
10. 设备元件和材料表 是把某一电气工程所需要的主要设备、元件、材料和有关的数据列成 表格，包括其名称、符号、型号、规格、数量等。这种表格主要用于 说明图 联系起来阅读。
设 备 元 件 表
序 号 1 2 3 4 5 6 符 号 M KM FU 2 FU 1 K S1~ S2 名 称
▸
14
▸
▸
▸
5. 多样性 在某一个电气系统或电气装置中，各种元件、设备、装置之间，从不 同角度、不同侧面去考察，存在不同的关系，构成下面 4 种物理流： ◦ 能量流——电能的流向和传递 ◦ 信息流——信号的流向、传递和反馈 ◦ 逻辑流——表征相互间逻辑关系 ◦ 功能流——表征相互间功能关系 物理流有的是实有或有形的，如能量流、信息流等；有的则是概念化 或抽象的，如逻辑流、功能流等。 在电气设计中，往往根据需要出发，以不同的物理流用合适的形式描 述电气功能。
3
1. 目录与前言 ▸ 目录：便于检索图纸，由序号、图纸名称、编号、张数等构成。 ▸ 前言：包括设计说明、图例、设备材料明细表、工程经费概算等。 2. 电气平面图 ▸ 电气平面图表示电气工程中电气设备、装置和线路的平面布置，一般 在建筑平面图中绘制出来。 ▸ 根据用途不同，电气平面图可分为供电线路平面图、变电所平面图、 动力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。

2.2 原理图的构成和设计原则

2.2 原理图的构成和设计原则

第二章
第二节：原理图的构成和设计规则
放置导线： 放置导线时，系统会根据光标的移动方向自动地生成水平或 垂直导线。放置导线时按【Shift】＋空格键，可以将导线的 转角模式由90° 依次切换为45° 、任意转角。
90°转角模式 45° 转角模式 任意转角模式 手动转折点
自动转折点
需要放置转折的导线时，在需要转折的位置单击，确定转折 点，然后再向目标引脚移动光标。
连接的T型交叉点
不连接的 交叉点
第二章
第二节：原理图的构成和设计规则
●电源端口：DXP2004系统中将电源和接地符号统称为电源端 口。电源和接地符号是原理图必不可少的组成部分，用于将 同一类的电源线和接地线连接起来。
第二章
第二节：原理图的构成和设计规则
●简单电路原理图的设计规则：
电路原理图主要有以下两个方面的要求：直观，能正确表示 电路的电气连接。 在绘制原理图时，应遵循以下规则：按照信号的流向放置元 器件；电源线布在元件上部，地线步在元件下部；相同功能 的元件尽量放在一起；接插件集中标注引脚属性。
《EDA技术》
原理图的构成和设计规则
第二章
第二节：原理图的构成和设计规则
●原理图的构成：原理图就是各种元件的电气连接图，包含 元件、导线、电气节点、端口等实体。 元件：原理图的绘制实质上是将元件从元件库中取出，然后 放置到图纸上并用导线连接成图的过程。 元件是原理图中最重要的组成部分。
第二章
第二节：原理图的构成和设计规则
第二章
第二节：原理图的构成和设计规则
放置导线： 系统进入放置导线后，光标变为十字，将光标移至某个元件 的引脚上，待出现红色“米”字标志时单击，确定导线的起点， 然后移动光标至需要建立连接的另一个元件的引脚上并单击 ，确定导线的终点，由此就放置了一条导线。

PLC2

PLC2

3．中间继电器
中间继电器实质上是电压继电器的一种，其主要用途是当其 他继电器的触点数或触点容量不够时，可借助中间继电器来扩大 它们的触点数或触点容量，起到中间转换的作用。
（二） 时间继电器
时间继电器是一种用来实现触点延时接通或断开 的控制电器，按其动作原理与构造不同，可分为电磁式、 空气阻尼式、电动式和晶休管式等类型 。 1．空气阻尼式时间继电器 是利用空气阻尼作用获得延时的，有通电延时和 断电延时两种类型 。 优点：结构简单、寿命长、价格低廉，还附有不延时 的 触点，所以应用较为广泛。 缺点：准确度低、延时误差大（士10％～士20％）， 因此在要求延时精度高的场合不宜采用。
一、低压断路器结构和工作原理
二、典型低压断路器简介
1.万能框架式断路器
用于低压配电网络中,分配电能和作为供电线路及电源设备 的过载、欠电压和短路保护。
2.塑料外壳式断路器
用于低压配电柜中，作配电线路、电动机、照明线路等设备的 电源开关和保护。
3.小型断路器
通常装于线路末端，对有关用电设备进行配电、控制和保护。
第六节
熔断器
熔断器是一种广泛应用的最简单有效的 保护电器，作短路和过电流保护。通常与被 保护电路串联，当电路短路或严重过电流时 快速自动熔断，切断电源电路。
2.熔断器的工作原理
熔断器最小熔化电流 熔断器熔化系数 熔断器截断电流
3.熔断器的技术参数
二、常用典型熔断器简介·
1. 插入式熔断器
四、功能表图
功能表图是一种用来全面描述控制 系统的控制过程、功能和特性的表图，它不仅 适用于电气控制系统，也可用于气动、液压和 机械等非电控制系统或系统的某些部分。 在功能表图中，把一个过程循环分 解成若干个清晰的连续的阶段，称为“步”。 步用矩形框表示，为便于识别，步必须加数字 标号。

原理图规范要求与封装设计技巧

原理图规范要求与封装设计技巧

基本原则和要求
原理图设计应遵循一些基本原则和要求，如正确使用电气符号、标注清晰、布局合理、连线规范等。
常见的错误和不规范行为
在原理图设计中常见的错误和不规范行为包括不正确使用符号、连线错误、 标注混乱、布局不合理等。
如何制定符合规范的原理图
制定符合规范的原理图需要遵循一系列步骤，包括规范选择、符号库使用、 布局规划、连线指导等。
原理图中常用的符号及其意义
原理图中常用的符号有电源、电容、电阻、晶体管等，每个符号代表不同的 电子元件及其功能。
原理图中常用的线条类型及其作用
原理图中常用的线条类型有连线、虚线、箭头线等，用于连接元件、表示连通性和信号流向。
原理图中常用的标注方式及其规范
在原理图中，常用的标注方式有引脚号、元件型号、电流/电压标记等，用于帮助理解和标识电路。
如何进行封装设计
封装设计是指将原理图的元件封装成实际的器件外形和引脚布局，以便于 PCB布局和制造。
封装设计的目的和意义
封装设计的目的是确保元件与PCB的可靠连接、降低故障率、提高性能和可 维护性，以及适应不同的应用场景。
常用的封装类型及其特点
常用的封装类型有DIP、SMD、BGA等，每种封装类型有不同的特点，如尺 寸、功率、焊接难度等。
3D仿真和验证的意义及其基本 原理
3D仿真和验证可以提前评估封装的可行性、优化设计、减少实验验证的时间 和成本。
常用的3D仿真和验证工具
常用的3D仿真和验证工具有SolidWorks、ANSYS、COMSOL等，可进行封 装Байду номын сангаас热分析、应力分布等模拟。
如何进行封装的准确度和精度测试
封装的准确度和精度测试是通过实验和测量来验证封装的外形、引脚位置、尺寸等是否符合规格要求。

电气控制线路图的图形文字符号及绘制原则

电气控制线路图的图形文字符号及绘制原则

电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。

在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。

按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。

安装图便于安装、检修和调试。

根据电路工作原理用规定的图形符号绘制的图形称做原理图。

原理图能够清楚地表明电路功能，便于分析系统的工作原理。

由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。

各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。

本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。

1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。

国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。

一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。

近几年来，有关电气图形符号和文字符号的国家标准变化较大。

GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。

现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。

电路图的绘制原则

电路图的绘制原则

1.原理图的绘制原则1.1原理图的分层原则1.1.1功能独立原则。

具备单独功能的电路，应被划分成一个模块电路，使用单独的分图图纸绘制。

1.1.2可重用原则。

能够被重用的电路，应被划分成一个模块电路，并使用单独的分图图纸绘制。

1.1.3低耦合原则。

应保证各个模块电路之间的信号耦合最小。

1.1.4易读性原则。

应确保每部分电路均能放置A3尺寸的单张图纸上。

1.2原理图的绘制原则和规则1.2.1原理图的总体布局要紧凑、合理、清晰。

1.2.2原理图的布局建议采用功能布局法，按照因果关系从左到右或从上到下布置，每个功能组的元器件应集中在一起，并尽量按工作顺序排列，在闭合电路中，前向电路的信息流方向应该是从左到右或从上到下，反馈通路的方向相反。

1.2.3原理图中不允许存在没有电气连线关系的元器件、连线、接点和其他不相关的制图元素，应保证原理图清晰、整洁。

1.2.4原理图中的方块电路端口、I/O端口、网络标号的命名要有实际意义，较重要端口或标号要注释。

1.2.5元器件必须标注元器件标号和主要参数，主要参数要统一采用国际标准的标注法，无法确定的参数要在原理图的左下角说明参数的确定方法。

1.2.6对于数量较多，部分或全部参数一致的元器件可在原理图的左下角统一标注或说明。

1.2.7元器件的标号和参数注释应按水平方向、靠近该元器件放置，防止跟附近的元器件混淆。

建议将元器件的标号和参数注释放置在元器件的左上方或右上侧。

1.2.8对于一个封装内具有多个单元电路的情况，每个单元电路的图形符号均要绘制出来，对于不用的单元电路应正确处理输入引脚。

1.2.9不用进行设计规则检查（DRC）的元件引脚必须使用禁止DRC检查符号标注。

禁止DRC检查的符号详见第13节的相关要求。

1.2.10必须使用电源图形符号标注所有的电源网络，以方便PCB的布板操作。

1.2.11端接电阻（包括：上拉电阻、下拉电阻、串联匹配电阻、并联匹配电阻等）的放置应准确反映该电阻在PCB上的放置位置，例如：串联匹配电阻放置在信号源端，并联匹配电阻放置在信号终端等等。

绘制电气原理图时一般要遵循以下基本规则

绘制电气原理图时一般要遵循以下基本规则(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。

通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。

(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。

控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。

(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。

(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。

而作用相同的电器都用一定的数字序号表示。

(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。

如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。

(6) 为了查线方便。

在原理图中两条以上导线的电气连接处要打一圆点，且每个接一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。

(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。

(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。

2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。

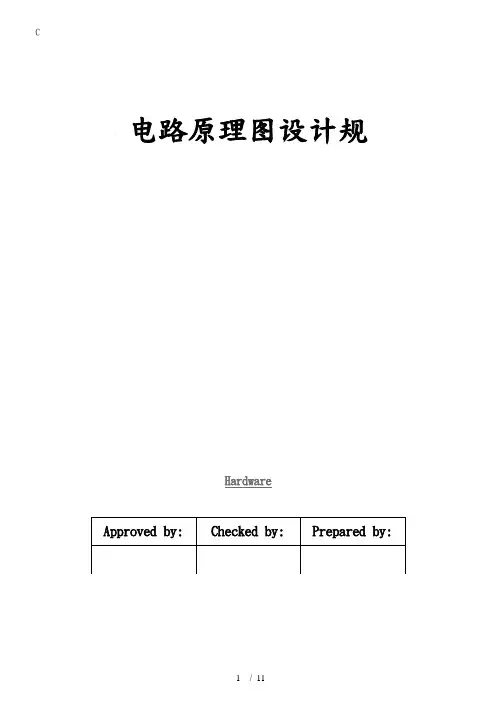

电路原理图设计规范标准

C电路原理图设计规HardwareRevision List目录一、Purpose/ 目的- 2 -二、Scope/ 适用围- 3 -三、Glossary/ 名词解释- 3 -四、Necessary Equipment/ 必须文件- 3 -五、Procedure/ 流程规细则- 3 -5.1确定图纸尺寸、标题规- 3 -5.2元器件标识规- 4 -一、Purpose/ 目的1.1本规规定了公司硬件电路原理图的设计流程和设计原则，主要的目的是为电路原理图设计者提供必须遵守的规则和约定。

1.2提高原理图的设计质量和设计效率，提高原理图的可读性，可维护性，为PCB Layout做好基础。

二、Scope/ 适用围本规适用于研发部硬件人员使用Altium Designer 工具绘制电路原理图，亦可作为其他工具参考规。

三、Glossary/ 名词解释3.1 图幅3.2 网络标号3.3 网络表3.4 标称值3.5 元器件库3.6 图形符号四、Necessary Equipment/ 必须文件4.1设计需求分析。

4.2 系统方案说明。

4.3主要零件的datasheet，参考设计，注意事项。

4.4产品机构图（可选）五、Procedure/ 流程规细则5.1确定图纸尺寸、标题规根据实际需要，电路的复杂程度选择图纸尺寸，常用的图纸尺寸有A2,A3,A4.每个图纸可根据实际情况分为纵向和横向排版，一般选用横向。

标题栏规项目名称宋体三号图纸名称宋体四号版次宋体四号页数/页码宋体四号设计人员宋体四号5.1.5 分页规当同一块PCB上的电路原理图，由于容太多，无法在同一图纸上画完，这时需分多页绘制原理图，分页绘制的原理图，在结构属性上各页之间是同级平等的，相互可以拼接成一图。

分页绘制的首要规则是同一个子功能单元电路必须绘制在同一页上。

当分页绘制时，要注意此时网络标号和项目代号是全局变量，不同网络不能用相同的网络标号，即此时网络标号和项目代号在总图中是唯一的，不得有重复。

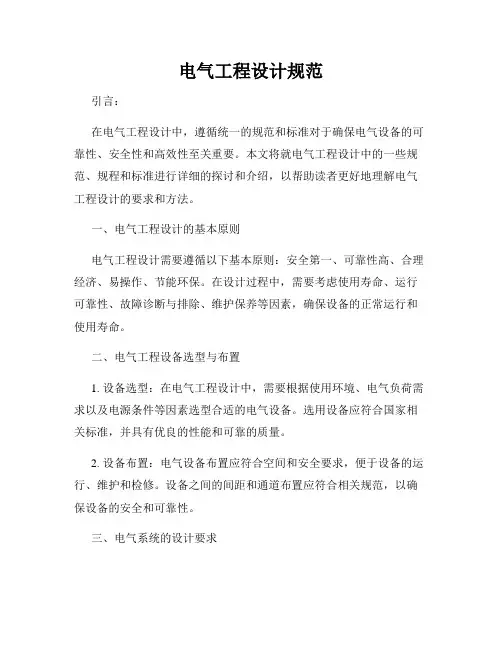

电气工程设计规范

电气工程设计规范引言：在电气工程设计中，遵循统一的规范和标准对于确保电气设备的可靠性、安全性和高效性至关重要。

本文将就电气工程设计中的一些规范、规程和标准进行详细的探讨和介绍，以帮助读者更好地理解电气工程设计的要求和方法。

一、电气工程设计的基本原则电气工程设计需要遵循以下基本原则：安全第一、可靠性高、合理经济、易操作、节能环保。

在设计过程中，需要考虑使用寿命、运行可靠性、故障诊断与排除、维护保养等因素，确保设备的正常运行和使用寿命。

二、电气工程设备选型与布置1. 设备选型：在电气工程设计中，需要根据使用环境、电气负荷需求以及电源条件等因素选型合适的电气设备。

选用设备应符合国家相关标准，并具有优良的性能和可靠的质量。

2. 设备布置：电气设备布置应符合空间和安全要求，便于设备的运行、维护和检修。

设备之间的间距和通道布置应符合相关规范，以确保设备的安全和可靠性。

三、电气系统的设计要求1. 电气系统的可靠性：电气系统的设计应具有高可靠性，能够满足正常运行要求，并具备一定的容错和自恢复能力，以减少故障和停机时间。

2. 电气系统的节能性：在电气系统设计中应注重能源的合理利用，提高系统的能效，采用节能型设备和技术手段，减少能源消耗和环境污染。

3. 电气系统的安全性：电气系统设计应考虑人身安全和设备安全，采取相应的防护措施，包括过载保护、漏电保护、短路保护等，以防止意外事故的发生。

四、电气工程设计中的规范和标准1. 国家标准：电气工程设计中需参考国家制定的相关标准，如《建筑电气设计规范》、《低压配电装置设计规范》等，保证设计符合国家标准要求。

2. 行业规范：电气工程设计还需遵守行业协会或组织制定的规范，如中国电气工程学会制定的相关规范，确保设计符合行业要求和最新技术发展趋势。

3. 设备生产厂家标准：在选用设备时，需要参考设备生产厂家制定的标准和技术文件，确保设备的合理使用和维护保养。

五、电气图纸设计规范1. 电气系统原理图：电气系统原理图的设计应符合相关标准和规范，清晰明了地反映系统的组成和运行原理。

电气设计技术规范

电气设计规范
一、电气图设计规范
1)电气原理图中所用元器件应按统一常用国标符号标注，并注明型号、
规格、量程等；使用统一符号标注线径；图纸大小按A4纸打印,使用标
准图框，文字字体仿宋GB2312、高度3.5、宽度比例0.7，元件和线间
隔为10或10的整数倍。

触点遵循左开右闭，上闭下开原则（见标准CAD
制图模板，绘图时不得进行缩放，移动图框时注意公司徽标）
2)接线图元件号使用I加阿拉伯顺序数字组成，并注明型号、规格、量
程等；使用统一符号标注线径；图纸大小按A3纸打印，使用标准图框，
统一常用符号，文字字体仿宋GB2312、高度3、宽度比例0.7，线间隔
为7.2。

触点遵循左开右闭，上开下闭原则（见标准CAD制图模板，绘
图时不得进行缩放，移动图框时注意公司徽标）
3)元件清单按统一格式书写。

（见项目材料明细表-格式）
应分3种类型
动力电缆三芯以上电缆带屏蔽的应两端接地
单芯的电缆带屏蔽应一端接地
控制电缆原则上带屏蔽的应一端接地
仪表电缆模拟信号单端接地,一般在控制柜侧进行接地,中间的转接箱或盒
屏蔽要连续
电磁流量计的信号应在流量计侧接地.
数字信号应两端接地
4)。
