(完整版)128m托架预压技术交底

一、交底目的为确保本工程支架预压作业安全、高效、顺利进行，特制定本安全技术交底，使所有参与作业人员充分了解预压作业的安全技术要求，预防安全事故的发生。

二、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位]4. 作业时间：[作业时间]5. 作业内容：支架预压三、安全技术要求1. 人员要求- 参与预压作业人员必须经过专业培训，取得相关操作资格证书。

- 作业人员应熟悉本安全技术交底内容，并掌握安全操作规程。

2. 设备、材料要求- 所用设备、材料必须符合国家相关标准和规范要求。

- 预压设备、材料在投入使用前应进行严格检查，确保其性能良好。

3. 作业环境要求- 作业现场应保持整洁、有序，不得堆放杂物。

- 作业现场应设置明显的警示标志，防止无关人员进入。

4. 作业流程- 预压前，对支架进行加固处理，确保其稳定性。

- 按照预压方案，分阶段、分区域进行预压。

- 预压过程中，密切关注支架的变形情况，发现异常立即停止作业，并采取措施进行处理。

5. 安全操作规程- 作业人员必须穿戴安全帽、安全带等个人防护用品。

- 上、下支架时，必须走专用通道，严禁攀爬。

- 严禁在支架上行走、站立。

- 预压过程中，严禁触摸支架，防止发生意外伤害。

- 预压结束后，及时清理现场，确保安全。

四、应急措施1. 发生意外伤害- 立即停止作业，组织人员抢救伤员。

- 同时，立即报告相关部门，启动应急预案。

2. 设备、材料损坏- 立即停止作业，对损坏的设备、材料进行更换或修复。

- 待设备、材料恢复正常后，方可继续作业。

五、交底要求1. 本安全技术交底应发放至所有参与预压作业的人员。

2. 作业人员应认真学习本安全技术交底内容，确保掌握安全操作规程。

3. 施工单位应定期对作业人员进行安全技术培训，提高其安全意识。

六、结语支架预压作业安全至关重要，希望全体作业人员认真执行本安全技术交底，共同保障工程安全、顺利进行。

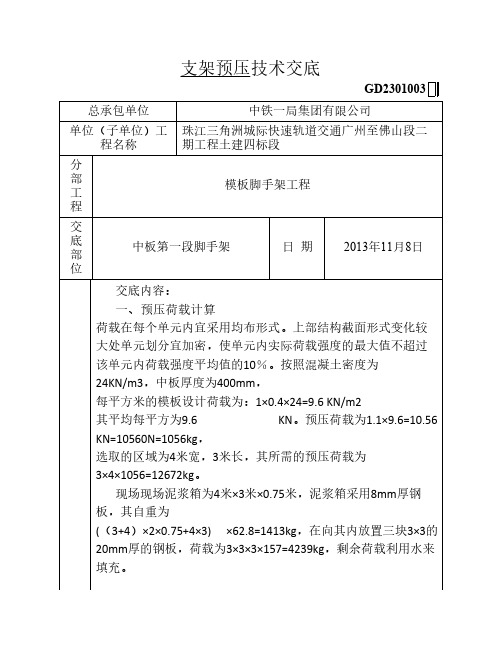

支架预压技术交底GD2301003总承包单位中铁一局集团有限公司单位（子单位）工程名称珠江三角洲城际快速轨道交通广州至佛山段二期工程土建四标段分部工程模板脚手架工程交底部位中板第一段脚手架日期2013年11月8日交底内容：一、预压荷载计算荷载在每个单元内宜采用均布形式。

上部结构截面形式变化较大处单元划分宜加密，使单元内实际荷载强度的最大值不超过该单元内荷载强度平均值的10％。

按照混凝土密度为24KN/m3，中板厚度为400mm，每平方米的模板设计荷载为：1×0.4×24=9.6 KN/m2其平均每平方为9.6 KN。

预压荷载为1.1×9.6=10.56 KN=10560N=1056kg，选取的区域为4米宽，3米长，其所需的预压荷载为3×4×1056=12672kg。

现场现场泥浆箱为4米×3米×0.75米，泥浆箱采用8mm厚钢板，其自重为(（3+4）×2×0.75+4×3) ×62.8=1413kg，在向其内放置三块3×3的20mm厚的钢板，荷载为3×3×3×157=4239kg，剩余荷载利用水来填充。

泥浆箱内所需增加的水的荷载为12672-1413-4239=7020kg泥浆箱内所需增加的水我位高度为7020÷3÷4=585mm本次荷载为3×4×0.75的泥浆箱、三块3×3米尺寸的20mm厚钢板，箱内盛水高度为0.585米组成，即能满足荷载要求。

预压位置平面布置图如下:3）预压监测点布置，根据车站结构中板的跨度，支架变形观测点布置如图所示。

澜石站预压观测点布置图二、预压要求支架立杆搭设间距允许偏差应为±50mm。

支架单根立杆搭设垂直度允许偏差应为3‰。

支架纵轴平面位置允许偏差应为L（结构跨径）/1000且不得大于30mm。

1支架现浇梁支架预压施工技术交底1.交底范围本交底适用于斑竹互通立交匝道桥支架现浇梁支架预压施工技术交底。

2.施工准备（1）支架搭设完成后，对支架平面位置，顶面高度等进行全面复核，并对支架安装的牢固、整体及安全性进行全面检查、验收，检查支架搭设、安装、受力的整体性、均匀性，保证支架的整体强度和刚度，确保支架的施工过程中的安全可靠。

（2）模板拼装完毕，临边防护、操作平台准备就位。

（3）模板尺寸、位置、标高等检查评定合格。

（4）作业人员已接受岗前安全教育，班组长做班前讲话，准备并检查安全劳保用品。

（5）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。

主要设备：吊车，装载机。

3.工艺流程图4.施工步骤施工步骤一：沙袋装填（1）预压方式：使用尼龙编织袋装填沙子进行预压。

（2）预压荷载：预压荷载为梁体自重的120%=（砼自重+模板及型钢自重+现浇箱梁钢筋重)x1.2=(980.5t+45.8t+162.125)*1.2=1426.11t。

（3）沙袋数量：每个砂袋计划装1.5吨，沙袋填装951袋。

（4）沙袋装填：人工配合装载机、吊车进行装袋，吊车吊钩配备电子称重吊钩，控制沙袋装填重量，每袋误差控制要求±10kg以内。

（5）沙袋装填位置与预压部位同处于吊车作业范围内，避免沙袋来回倒运。

质量标准：每袋误差控制要求±10kg以内。

操作要点：沙袋不得填装石块或混杂钢筋等尖锐物，沙袋吊装时防止铁钉或者尖锐的硬物把沙袋挂破。

施工步骤二：布设沉降观测点（1）测点布设：支架在预压过程中需观测8个断面共64个观测点，具体观测位置设在每跨的端部2m处，每5m设置一道观测断面，每组分支架基础左、中、右三个点，左右翼缘各1个点，底模左、中、右三个点。

（2）观测点使用钢钉钉入模板，外露长度1cm，地基基础观测点提前预埋钢筋头或使用水泥钉强行钉入，外露长度3cm。

喷涂油漆按断面依次编号。

交底人：复核人：交底接收人：1质量标准：钢钉钉入模板观测点外露长度1cm，水泥钉钉入地基基础观测点外露长度3cm。

支架预压技术交底一、预压目的及程序1、为了保证现浇砼工程施工的质量，并保障工程施工安全，在满堂脚手架施工过程中减少浪费，减少环境污染，保护环境的目的。

2、首先进行承台施工回填土部位进行地基预压，确保地基的承载力满足设计要求，依次根据设计要求和施工需要，支架体系搭设完成后，进行支架体系的堆载预压。

3、因为计算支架沉降量的计算公式均是近似的、精度有限，通过预压后可以消除非弹性变形，得出弹性变形的较准确的数值，为所施工的结构更接近于设计提供了有利条件，并保证了施工期间的结构安全。

4、支架预压期间测量人员按测设的观测点进行测量复核，待荷载卸下后，再对原测设的观测点进行复核，并将历次所测结果进行分析比较，计算出支架受压后的压缩变形，包括两部分的变形，永久变形和弹性变形。

5、对于永久变形经过预压试验后可消除，不致使箱梁浇筑后造成箱梁裂缝，而对于弹性变形可根据测量结果在支设模板时适当抬高底模标高即可（模板预拱度的调整通过调整模板支撑顶托完成），保证在箱梁浇筑混凝土后，箱梁的底板标高能达到设计标高。

二、地基预压1、地基预压选择两个部位，一是：○3或○4号墩基坑回填部位，此处在干渠桥内，该处地基承载力最大，二是：干渠岸上○2或○5号墩基坑回填土部位，此处在干渠桥岸上具有代表性。

2、预压区单元划分及荷载：○3或○4号墩基坑回填部位、○2或○5号墩基坑回填土部位顺桥向5米、纵桥向22.5米范围内，划分为6个单元格，每个单元格内的地基预压荷载为此单元格上部荷载的1.2倍，计每平方米○3或○4号承台基坑回填部位300Mpa/M2、○2或○5号等干渠外承台基坑回填土部位200Mpa/M2。

3、观测及测点布置和观测：○1、地基加载前测点标高ho，加载后测点标高hj，加载后间隔24小时测点标高hi，卸载6小时候测点标高hc。

○2、每个观测断面上布点5个，且对称布置，预压变形观测采用水准仪，按照《水准仪验定规程》JJG425进行验定，预压变形观测采用三等水准测量要求作业，A、所有仪器必须检定合格后方可开始观测工作；B、在支架地基处理之后，预压荷载施加之前，测量记录原地面的标高；C、全部预压荷载施加完毕后，记录各测点的标高；D、每间隔24h观测一次，记录各测点的标高，计算前后两次沉降差；E、当地基预压符合验收规定时，认为地基沉降达到稳定，可以进行卸载；F、卸载6h后观测各测点标高，计算前后两次沉降差，即地基回弹量；G、计算地基总沉降量。

支架及支架预压技术交底一、系梁施工系杆拱桥按箱形梁布置，采用单箱三室预应力混凝土箱形截面。

平行拱桥施工采用先梁后拱的施工方法。

1、系梁施工工艺流程（见系梁施工工艺框图）系梁2、地基处理在原地面上，以桥中心线为界向外侧1～2%放坡，做到雨季不积水，并在外缘支架外侧1米挖排水沟，其断面为0.6米*0.4米，专人看管及时排水。

对人行步道外原地面进行掺8%白灰处理，拌和深度为80～120cm，分层碾压。

灰土开始施工前必须对承台回填严格分层夯实，并对原地面进行整平，然后进行灰土搅拌、摊平、碾压。

并且原地表水必须排干，排净，确保灰土施工，不能有翻浆，如出现翻浆及时处理。

灰土上铺垫30cm砾石，再浇筑20cmC25砼。

支架下垫30×30cm ×10cmC15混凝土垫块或厚2cm以上木板。

沥青路面上可直接垫砼块或4cm木板。

非机动车道门架基础采用宽130cm、高20cmC25砼，其下换填100m 以上砾石，副路门洞直接在沥青路面上搭设，下垫30*30cm混凝土垫块或厚2cm以上的木板。

跨主路桥边墩基础采用宽350cm、高60cm的C25砼，其下换填150～200cm砾石。

具体见《下承式钢管混凝土系杆拱桥系梁门架基础布置图》。

3、系梁支架根据现场情况，主路桥可中断交通，非机动车道及副路采用门洞跨过，其他采用门式满布支架施工（包括现有主路桥面），单个门式支架规格为Φ57×1000×1900，承载能力为75KN。

边箱室、中箱室处每个门式支架横向间距分别为95cm、66.7cm。

实心段、腹板处、箱室处每个门式支架纵向间距分别为60cm、60cm、90cm。

具体见《下承式钢管混凝土系杆拱桥系梁支架平面布置图》。

新华街主路桥中央分割带采用工28工字钢，长度9米，最长跨度4米，老桥面横桥向采用工28工字钢作为底梁，分配作用于梁面荷载。

具体见《阳澄湖桥段跨新华街主路桥中央分割带支架图》。

支架预压安全技术交底1. 引言支架预压是一种常见的施工方法，用于加固和稳定各种建筑结构。

支架预压安全技术交底是施工单位向施工人员进行的一种安全培训和指导，旨在确保支架预压工作的安全进行，减少事故和伤害的发生。

2. 掌握支架预压的基本知识为了能够安全有效地进行支架预压工作，施工人员需要掌握以下基本知识：2.1 支架预压的定义和作用支架预压是指在支架施工过程中，通过施加预定的预压力，使支架元件和结构变形到预定位置，从而达到加固和稳定的目的。

其作用是提高支架的承载能力，保证施工安全。

2.2 支架预压的常见方法支架预压常见的方法有：气体预压法、水压预压法、机械预压法等。

施工人员要了解不同方法的优缺点，选择适合的预压方法。

2.3 支架预压的施工要求支架预压施工要求严格，施工人员需具备以下要求：•确保支架元件和结构的质量符合要求；•确保预压力、预压时间和预压变形量符合设计要求；•保持施工现场的整洁和清理障碍物，确保施工安全。

3. 支架预压工作的安全注意事项支架预压工作涉及到高压和大力量，施工人员必须严格遵守以下安全注意事项：3.1 佩戴个人防护装备在进行支架预压工作之前，施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、耳塞、手套等。

这些装备能够有效地保护施工人员的安全。

3.2 提供稳固的支撑在支架预压过程中，必须提供稳固的支撑。

施工人员应确保支架的基础牢固可靠，支撑点的位置准确，以防止支架倾覆或塌方事故的发生。

3.3 使用合适的工具和设备支架预压工作需要使用特定的工具和设备，例如液压泵、压力计、隆头、手动扳手等。

施工人员必须熟悉这些工具和设备的使用方法，以确保安全操作。

3.4 控制压力和变形量在进行支架预压工作时，施工人员必须准确控制预压力和预压变形量。

预压力过大或预压变形量过大都可能导致支架的破坏和事故的发生，因此必须谨慎操作。

3.5 定期检查和维护设备支架预压工作需要使用各种设备，这些设备应定期进行检查和维护，以确保其正常工作。

一、交底目的为确保支架预压施工过程中的安全，提高施工质量，现将支架预压安全技术交底如下：二、交底内容1. 施工前准备（1）对支架预压施工人员进行安全技术培训，使其掌握支架预压施工的安全操作规程。

（2）对施工人员进行安全检查，确保其身体状况符合施工要求。

（3）检查施工工具、设备、材料等，确保其符合规定要求。

2. 施工现场布置（1）施工现场应设置明显的安全警示标志，确保施工区域安全。

（2）施工现场应设置排水设施，防止积水影响施工。

（3）施工现场应设置安全通道，确保人员、设备正常通行。

3. 施工操作（1）支架预压前，应对支架基础进行平整处理，确保地基承载力满足要求。

（2）支架搭设过程中，应严格按照设计要求进行，确保支架结构稳定。

（3）支架预压过程中，应对支架进行实时监测，发现异常情况立即停止施工，进行整改。

（4）支架预压荷载应均匀分布，避免局部荷载过大。

（5）支架预压过程中，严禁人员进入支架下方作业。

4. 安全防护措施（1）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

（2）施工人员应佩戴安全帽、安全带等个人防护用品。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工现场应设置专职安全员，负责现场安全监督。

5. 施工结束（1）支架预压完成后，应对支架进行验收，确保其符合设计要求。

（2）清理施工现场，确保无安全隐患。

（3）施工人员撤离现场，确保施工安全。

三、注意事项1. 施工过程中，应严格按照安全技术交底执行，确保施工安全。

2. 施工人员应严格遵守操作规程，不得擅自改变施工方法。

3. 施工过程中，如发现安全隐患，应立即停止施工，进行整改。

4. 施工结束后，应进行安全检查，确保无安全隐患。

四、总结支架预压安全技术交底是确保施工安全的重要环节，施工人员应认真学习并严格执行，共同保障施工安全。

如有疑问，应及时向安全员或技术人员咨询。
