梁材料模板扣件钢管支撑架计算书

梁模板碗扣钢管高支撑架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为3.6m ，梁截面 B ×D=300mm ×600mm ，立杆的纵距(跨度方向) l=1.20m ，立杆的步距 h=1.50m ， 梁底增加3道承重立杆。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方90×90mm,木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

梁底支撑顶托梁长度 1.00m 。

梁顶托采用80×80mm 木方。

梁底按照均匀布置承重杆3根计算。

模板自重0.50kN/m 2，混凝土钢筋自重25.50kN/m 3，施工活荷载4.50kN/m 2。

扣件计算折减系数取1.00。

360图1 梁模板支撑架立面简图采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q 1 = 25.500×0.600×1.200=18.360kN/m(2)模板的自重线荷载(kN/m)：q 2 = 0.500×1.200×(2×0.600+0.300)/0.300=3.000kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P 1 = (2.500+2.000)×0.300×1.200=1.620kN均布荷载 q = 1.20×18.360+1.20×3.000=25.632kN/m 集中荷载 P = 1.40×1.620=2.268kN面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 45.00cm 3； 截面惯性矩 I = 33.75cm 4；A计算简图0.0004.98变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：21.36kN/mA变形计算受力图经过计算得到从左到右各支座力分别为 N 1=4.979kN N 2=4.979kN最大弯矩 M = 0.458kN.m 最大变形 V = 1.095mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.458×1000×1000/45000=10.178N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算面板最大挠度计算值 v = 1.095mm面板的最大挠度小于300.0/250,满足要求!二、梁底支撑木方的计算 （一）梁底木方计算按照简支梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 4.979/1.200=4.149kN/m最大弯矩 M = 0.125ql 2=0.125×4.15×1.20×1.20=0.747kN.m 最大剪力 Q=0.5×1.200×4.149=2.489kN 最大支座力 N=1.0×1.200×4.149=4.979kN木方的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 121.50cm 3； 截面惯性矩 I = 546.75cm 4；(1)木方抗弯强度计算抗弯计算强度 f=0.747×106/121500.0=6.15N/mm 2 木方的抗弯计算强度小于13.0N/mm 2,满足要求!(2)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到2.670kN/m最大变形 v =5/3.84×2.670×1200.04/(100×9000.00×5467500.0)=1.465mm 木方的最大挠度小于1200.0/250,满足要求!三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。

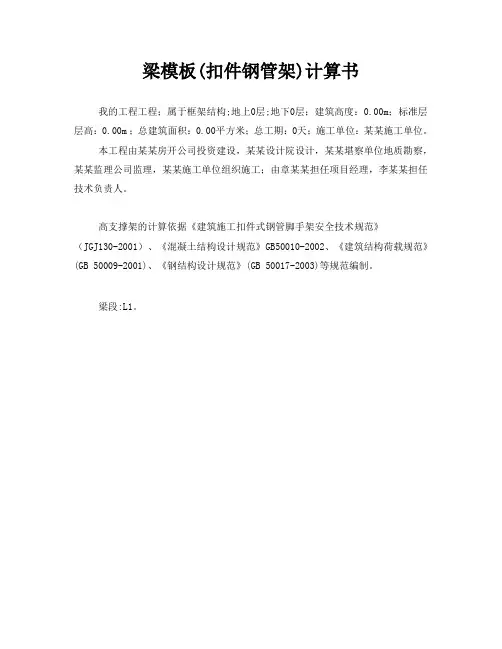

梁模板(扣件钢管架)计算书我的工程工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：某某施工单位。

本工程由某某房开公司投资建设，某某设计院设计，某某堪察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.30；梁截面高度 D(m):0.77混凝土板厚度(mm):120.00；立杆梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.40；梁支撑架搭设高度H(m)：2.90；梁两侧立柱间距(m):0.50；承重架支设:无承重立杆，方木支撑垂直梁截面；板底承重立杆横向间距或排距Lb(m):1.20；采用的钢管类型为Φ48×3；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.5；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：6；面板厚度(mm)：15.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向根数：3；穿梁螺栓竖向距板底的距离为：200mm，200mm，200mm；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.0；主楞合并根数：2；次楞龙骨材料：木楞,，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

梁模板(扣件钢管架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。

梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.25；梁截面高度D(m):0.75混凝土板厚度(mm):100.00；立杆纵距（沿梁跨度方向间距）La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：3.00；梁两侧立柱间距(m):0.60；承重架支设:无承重立杆，木方支撑垂直梁截面；立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.50；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞间距(mm)：300；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向间距(mm)：300；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞,，宽度60mm，高度80mm；主楞合并根数：2；次楞龙骨材料：木楞,，宽度40mm，高度60mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=300×18×18/6＝16200mm3，截面惯性矩：I＝bh3/12=300×18×18×18/12＝145800mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.7)+1.4×3，1.35×(0.1+(24+1.5)×0.7)+1.4×0.7×3]×0.3＝8.152kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.7]×0.3＝7.27kN/m q1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.3＝0.882kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.7)]×0.3＝5.385kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×7.27×0.22+0.117×0.882×0.22＝0.033kN·mσ＝M max/W＝0.033×106/16200＝2.05N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×5.385×2004/(100×5400×145800)＝0.074mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×7.27×0.2+1.2×0.882×0.2＝1.811kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×5.385×0.2＝1.185kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8 小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝1.811/0.3＝6.037kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.3/2)/2×0.2+1×1.35×0.5×(0.7-0.25)×0.2＝0.369kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.3/2)/2×0.2+1×1.35×0.5×(0.7-0.25)×0.2＝0.369kN正常使用极限状态：面板传递给小梁q1＝1.185/0.3＝3.949kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.3/2)/2×0.2+1×0.5×(0.7-0.25)×0.2＝0.214kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.3/2)/2×0.2+1×0.5×(0.7-0.25)×0.2＝0.214kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.027×106/4250=6.447N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝0.81kNτmax=2V max/A=2×0.81×1000/398＝4.071N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.006mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.057kN，R2＝1.353kN，R3＝1.353kN，R4＝0.057kN正常使用极限状态R'1＝0.038kN，R'2＝0.86kN，R'3＝0.86kN，R'4＝0.038kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝0.812kN，P'＝max[R2'，R3']×0.6＝0.516kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.211×106/4250=49.647N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.279kNτmax=2V max/A=2×1.279×1000/398＝6.427N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.171mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.01mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=3.309kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝3.309kN，立杆3：R3＝3.309kN立杆所受主梁支座反力依次为:立杆2:P2=3.309/0.6=5.515kN,立杆3:P3=3.309/0.6=5.515kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0 钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.015×106/4250＝3.529N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.09kNτmax＝2V max/A=2×0.09×1000/398＝0.451N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.013mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.001mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.232kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.232kN，立杆4：R4=0.232kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.232,0.232]＝0.232kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝5.515kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.232kN，P2＝5.515kN，P3＝5.515kN，R4＝0.232kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.3/2)/2×0.8=5.179kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.3/2)/2×0.8=5.179kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.7)＝max[0.232+5.179，5.515，5.515，0.232+5.179]+0.587＝6.102kNf d＝N d/(φA)+M wd/W＝6102.1/(0.199×398)+0.005×106/4250＝78.221N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/72=0.05≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.675=0.54kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.54+3.6×0.207=4.245kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=722×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×72/2=5644.8kN.m≥3γ0M ok =3×1×4.245=12.735kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝6.102/(1×0.15)＝40.681kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-20176、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q2k]×b=1×[1.3×(0.1+(26+1.5)×0.65)+1.5×0.9×2]×1＝26.068kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(26+1.5)×0.65]×1＝23.368kN/m q1活＝γ0×1.5×γL×Q2k×b＝1×1.5×0.9×2×1＝2.7kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(26+1.5)×0.65)]×1＝17.975kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×23.368×0.12+0.117×2.7×0.12＝0.027kN·m σ＝M max/W＝0.027×106/54000＝0.491N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×17.975×1004/(100×5400×486000)＝0.005mm≤[ν]＝L/250＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×23.368×0.1+0.45×2.7×0.1＝1.056kNR2=R3=1.1q1静L+1.2q1活L=1.1×23.368×0.1+1.2×2.7×0.1＝2.894kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×17.975×0.1＝0.719kNR2'=R3'=1.1q2L=1.1×17.975×0.1＝1.977kN五、小梁验算梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.056/1＝1.056kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b = Max[2.894,2.894]/1= 2.894kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.056/1＝1.056kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.3/3 =0.026kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×(0.65-0.14)=0.332kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.65-0.14)=0.332kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×2]×(0.4-0.3/2)/2×1=1.035kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×2]×((0.8-0.4)-0.3/2)/2×1=1.035kN/m 左侧小梁荷载q左＝q1左+q2+q3左+q4左=1.056+0.026+0.332+1.035=2.449kN/m中间小梁荷载q中= q1中+ q2=2.894+0.026=2.92kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=1.056+0.026+0.332+1.035=2.449kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.449,2.92,2.449]=2.92kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.719/1＝0.719kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b = Max[1.977,1.977]/1= 1.977kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.719/1＝0.719kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.65-0.14)=0.255kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.65-0.14)=0.255kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(26+1.1)×0.14)]×(0.4-0.3/2)/2×1=0.537kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(26+1.1)×0.14)]×((0.8-0.4)-0.3/2)/2×1=0.537kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.719+0.02+0.255+0.537=1.531kN/m 中间小梁荷载q中'= q1中'+ q2'=1.977+0.02=1.997kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.719+0.02+0.255+0.537=1.531kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.531,1.997,1.531]=1.997kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×2.92×0.82，0.5×2.92×0.22]＝0.234kN·mσ=M max/W=0.234×106/53333=4.38N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×2.92×0.8，2.92×0.2]＝1.46kNτmax=3V max/(2bh0)=3×1.46×1000/(2×50×80)＝0.547N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×1.997×8004/(100×7040×213.333×104)＝0.284mm≤[ν]＝l1/250＝800/250＝3.2mmν2＝q'l24/(8EI)＝1.997×2004/(8×7040×213.333×104)＝0.027mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×2.92×0.8,0.375×2.92×0.8+2.92×0.2]=2.92 kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=2.449kN,R2=2.92kN,R3=2.92kN,R4=2.449kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×1.997×0.8,0.375×1.997×0.8+1.997×0.2] =1.997kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.531kN,R2'=1.997kN,R3'=1.997kN,R4'=1.531kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×3.5 主梁计算截面类型(mm) Ф48×3.2 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.73主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 11.36可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.306×106/4730=64.759N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.851kNτmax=2V max/A=2×4.851×1000/450＝21.562N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.037mm≤[ν]＝L/250＝400/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.518kN，R2=9.703kN，R3=0.518kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30两侧立杆最大受力N＝max[R1,R3]＝max[0.518,0.518]＝0.518kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2]＝9.703kN≤[N]=30kN满足要求！八、立杆验算l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=150长细比满足要求！查表得，φ＝0.6342、风荷载计算M w＝γ0×γL×φw1.5×ωk×l a×h2/10＝1×0.9×0.9×1.5×0.362×0.8×1.52/10＝0.079kN·m3、稳定性计算R1＝0.518kN，R2＝9.703kN，R3＝0.518kN立杆最大受力N w＝max[R1+N边1，R2，R3+N边2]+1×1.3×0.15×(4.5-0.65)+M w/l b ＝max[0.518+1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×1]×(0.8+0.4-0.3/2)/2×0.8，9.703，0.518+1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×1]×(0.8+0.8-0.4-0.3/2)/2×0.8]+0.751+0.07 9/0.8＝10.553kNf＝N/(φA)+M w/W＝10552.514/(0.634×450)+0.079×106/4730＝53.689N/mm2≤[f]＝205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=4.5/20=0.225≤3满足要求，不需要进行抗倾覆验算！十、立杆地基基础计算f ak 300kPa满足要求！。

300X700梁模板（扣件式，梁板立柱共用）11计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计风荷载参数：三、模板体系设计梁底增加立杆布置方式按梁两侧立杆间距均分梁底增加立杆依次距梁左侧立杆距离(mm) 267,533梁底支撑小梁最大悬挑长度(mm) 200梁底支撑小梁根数 4梁底支撑小梁间距100每纵距内附加梁底支撑主梁根数0结构表面的要求结构表面隐蔽设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×0.7)+1.4×3，1.35×(0.1+(24+1.5)×0.7)+1.4×0.7×3]×1＝29.89k N/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×0.7]×1＝26.656kN/m q1活＝γ0×1.4×0.7×Q1k×b＝1.1×1.4×0.7×3×1＝3.234kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.7)]×1＝17.95kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×26.656×0.12+0.117×3.234×0.12＝0.03kN·m σ＝M max/W＝0.03×106/37500＝0.812N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×17.95×1004/(100×5400×281250)＝0.008mm≤[ν]＝L/25 0＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×26.656×0.1+0.45×3.234×0.1＝1.212kNR2=R3=1.1q1静L+1.2q1活L=1.1×26.656×0.1+1.2×3.234×0.1＝3.32kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×17.95×0.1＝0.718kNR2'=R3'=1.1q2L=1.1×17.95×0.1＝1.974kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.212/1＝1.212kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b = Max[3.32,3.32]/1= 3.32kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.212/1＝1.212kN/m小梁自重：q2＝1.1×1.35×(0.3-0.1)×0.3/3 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左＝1.1×1.35×0.5×(0.7-0.12)=0.431kN/m梁右侧模板传递给右边小梁荷载q3右＝1.1×1.35×0.5×(0.7-0.12)=0.431kN/m梁左侧楼板传递给左边小梁荷载q4左＝1.1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×(0.4-0.3/2)/2×1=1.157kN/m梁右侧楼板传递给右边小梁荷载q4右＝1.1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×((0.8-0.4)-0.3/2)/2×1=1.157kN/m 左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.212+0.03+0.431+1.157=2.829kN/m中间小梁荷载q中= q1中+ q2=3.32+0.03=3.35kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.212+0.03+0.431+1.157=2.829kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.829,3.35,2.829]=3.35kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.718/1＝0.718kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[1.974,1.974]/1= 1.974kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.718/1＝0.718kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.7-0.12)=0.29kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.7-0.12)=0.29kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.4-0.3/2)/2×1=0.43 9kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((0.8-0.4)-0.3/2)/2×1 =0.439kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.718+0.02+0.29+0.439=1.467kN/m中间小梁荷载q中'= q1中'+ q2'=1.974+0.02=1.994kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.718+0.02+0.29+0.439=1.467kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.467,1.994,1.467]=1.994kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.35×0.92，0.5×3.35×0.22]＝0.339kN·mσ=M max/W=0.339×106/32667=10.383N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×3.35×0.9，3.35×0.2]＝1.884kNτmax=3V max/(2bh0)=3×1.884×1000/(2×40×70)＝1.009N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×1.994×9004/(100×7040×114.333×104)＝0.847mm≤[ν]＝l/250＝900/250＝3.6mm1ν2＝q'l24/(8EI)＝1.994×2004/(8×7040×114.333×104)＝0.05mm≤[ν]＝2l2/250＝2×200/25 0＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×3.35×0.9,0.375×3.35×0.9+3.35×0.2]=3.769kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=3.183kN,R2=3.769kN,R3=3.769kN,R4=3.1 83kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×1.994×0.9,0.375×1.994×0.9+1.994×0.2] =2.243kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.65kN,R2'=2.243kN,R3'=2.243kN,R4'=1.6 5kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.164×106/4120=39.833N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.769kNτmax=2V max/A=2×3.769×1000/384＝19.63N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.033mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.353kN，R2=7.305kN，R3=7.305kN，R4=0.353kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c0.851、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R4]＝max[0.353,0.353]＝0.353kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝7.305kN≤[N]=30kN满足要求！八、立杆验算剪刀撑设置普通型立杆顶部步距h d(mm) 1000200 顶部立杆计算长度系数μ1 1.427立杆伸出顶层水平杆中心线至支撑点的长度a(mm)1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.427×(1000+2×200)=1998mm非顶部立杆段：l02=kμ2h =1×1.808×1500=2712mmλ=max[l01，l02]/i=2712/16=169.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.185×1.427×(1000+2×200)=2367mm非顶部立杆段：l02=kμ2h =1.185×1.808×1500=3214mmλ=max[l01，l02]/i=3214/16=200.875查表得：φ＝0.182、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1.1×0.6×1.4×(1×0.027×0.9×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.353kN，R2＝7.305kN，R3＝7.305kN，R4＝0.353kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1.1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.9+0.4-0.3/2)/2×0.9=4.79kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.9+0.8-0.4-0.3/2)/2×0.9=4.79kNN d＝max[R1+N边1，R2，R3，R4+N边2]+1.1×1.35×0.15×(9-0.7)＝max[0.353+4.79，7.3 05，7.305，0.353+4.79]+1.849＝9.154kNf d＝N d/(φA)+M wd/W＝9153.987/(0.18×384)+0.005×106/4120＝133.65N/mm2≤[f]＝205 N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条:支撑脚手架独立架体高宽比不应大于3.0H/B=9/20=0.45≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.448=0.403kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1×0.239=0.215kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×92×0.403+9×0.215=18.265kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=202×0.9×[0.15×9/(0.9×0.9)+0.5]+2×1×20/2=800kN. m≥3γ0M ok =3×1.1×18.265=60.276kN.M满足要求！十一、立杆支承面承载力验算F1=N=9.154kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×800×100/1000=48.048kN≥F1=9. 154kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×7.488×10000/1000=303.264kN≥F1=9.154kN满足要求！。

板模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.12)+1.4×2.5，1.35×(0.1+(24+1.1)×0.12)+1.4×0.7×2.5] ×1=6.511kN/mq1静=0.9×[γG(G1k +(G2k+G3k)×h)×b] =0.9×[1.2×(0.1+(24+1.1)×0.12)×1]=3.361kN/mq1活=0.9×(γQ Q1k)×b=0.9×(1.4×2.5)×1=3.15kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.12))×1＝3.112kN/m计算简图如下：1、强度验算M1＝0.1q1静L2+0.117q1活L2＝0.1×3.361×0.252+0.117×3.15×0.252＝0.044kN·m M2＝max[0.08q2L2+0.213pL，0.1q2L2+0.175pL]＝max[0.08×0.108×0.252+0.213×3.15×0.25，0.1×0.108×0.252+0.175×3.15×0.25]＝0.168kN·mM max＝max[M1，M2]＝max[0.044，0.168]＝0.168kN·mσ＝M max/W＝0.168×106/37500＝4.487N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×3.112×2504/(100×10000×281250)=0.029mm ν＝0.029mm≤[ν]＝L/250＝250/250＝1mm满足要求！五、小梁验算11k2k3k1k1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.12)+1.4×2.5，1.35×(0.3+(24+1.1)×0.12)+1.4×0.7×2.5]×0.25=1.682kN/m因此，q1静＝0.9×1.2×(G1k+(G2k+G3k)×h)×b=0.9×1.2×(0.3+(24+1.1)×0.12)×0.25=0.894kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.25＝0.787kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.25＝0.081kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×0.894×1.22+0.125×0.787×1.22＝0.303kN·m M2＝max[0.07q2L2+0.203pL，0.125q2L2+0.188pL]＝max[0.07×0.081×1.22+0.203×3.15×1.2，0.125×0.081×1.22+0.188×3.15×1.2]＝0.776kN·mM 3＝max[q 1L 12/2，q 2L 12/2+pL 1]=max[1.682×0.22/2，0.081×0.22/2+3.15×0.2]＝0.632kN·mM max ＝max[M 1，M 2，M 3]＝max[0.303，0.776，0.632]＝0.776kN·m σ=M max /W=0.776×106/64000=12.117N/mm 2≤[f]=15.444N/mm 2 满足要求！ 2、抗剪验算V 1＝0.625q 1静L+0.625q 1活L ＝0.625×0.894×1.2+0.625×0.787×1.2＝1.261kN V 2＝0.625q 2L+0.688p ＝0.625×0.081×1.2+0.688×3.15＝2.228kN V 3＝max[q 1L 1，q 2L 1+p]＝max[1.682×0.2，0.081×0.2+3.15]＝3.166kN V max ＝max[V 1，V 2，V 3]＝max[1.261，2.228，3.166]＝3.166kNτmax =3V max /(2bh 0)=3×3.166×1000/(2×60×80)＝0.989N/mm 2≤[τ]=1.782N/mm 2 满足要求！ 3、挠度验算q ＝(γG (G 1k +(G 2k +G 3k )×h))×b=(1×(0.3+(24+1.1)×0.12))×0.25＝0.828kN/m 挠度,跨中νmax ＝0.521qL 4/(100EI)=0.521×0.828×12004/(100×9350×256×104)＝0.374mm ≤[ν]＝L/250＝1200/250＝4.8mm ；悬臂端νmax ＝ql 14/(8EI)=0.828×2004/(8×9350×256×104)＝0.007mm ≤[ν]＝2×l 1/250＝2×200/250＝1.6mm 满足要求！六、主梁验算主梁类型钢管 主梁截面类型(mm)Φ48×3.5 主梁计算截面类型(mm) Ф48×3 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 125 主梁截面抵抗矩W(cm 3) 4.49 主梁弹性模量E(N/mm 2) 206000 主梁截面惯性矩I(cm 4) 10.78 主梁计算方式 三等跨连续梁 可调托座内主梁根数2主梁受力不均匀系数0.61、小梁最大支座反力计算q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.5+(24+1.1)×0.12)+1.4×1.5，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×1.5]×0.25＝1.421kN/mq1静＝0.9×1.2×(G1k +(G2k+G3k)×h)×b＝0.9×1.2×(0.5+(24+1.1)×0.12)×0.25＝0.948kN/mq1活＝0.9×1.4×Q1k×b＝0.9×1.4×1.5×0.25＝0.472kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.12))×0.25＝0.878kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×1.421×1.2＝2.131kN按悬臂梁，R1＝1.421×0.2＝0.284kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝1.279kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×0.878×1.2＝1.317kN按悬臂梁，R'1＝q2l1=0.878×0.2＝0.176kNR'＝max[R'max，R'1]×0.6＝0.79kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.697×106/4490=155.219N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×3.299×1000/424＝15.562N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)跨中νmax =1.499mm ≤[ν]=1200/250=4.8mm 悬挑段νmax ＝0.625mm ≤[ν]=2×200/250=1.6mm 满足要求！ 5、支座反力计算 承载能力极限状态 图一支座反力依次为R 1=4.375kN ，R 2=6.497kN ，R 3=6.497kN ，R 4=4.375kN七、可调托座验算满足要求！八、立柱验算剪刀撑设置普通型 立柱顶部步距h d (mm) 900 立柱伸出顶层水平杆中心线至支撑点的长度a(mm)200顶部立柱计算长度系数μ11.386非顶部立柱计算长度系数μ2 1.755 钢管截面类型(mm) Φ48×3.5 钢管计算截面类型(mm) Ф48×3 钢材等级Q235 立柱截面面积A(mm 2) 424 立柱截面回转半径i(mm) 15.9 立柱截面抵抗矩W(cm 3)4.49抗压强度设计值[f](N/mm 2)205顶部立柱段：l01=kμ1(h d+2a)=1×1.386×(900+2×200)=1802mm非顶部立柱段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2632.5/15.9=165.566≤[λ]=210满足要求！2、立柱稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011，荷载设计值q1有所不同：小梁验算q1＝1×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×0.25 = 1.369kN/m同上四～六步计算过程，可得：R1＝4.214kN，R2＝6.258kN，R3＝6.258kN，R4＝4.214kN顶部立柱段：l01=kμ1(h d+2a)=1.217×1.386×(900+2×200)=2192.791mmλ1=l01/i=2192.791/15.9=137.911查表得，φ＝0.362不考虑风荷载:N1 =Max[R1，R2，R3，R4]/0.6=Max[4.214，6.258，6.258，4.214]/0.6=10.43kN f＝N1/(ΦA)＝10430/(0.362×424)＝67.953N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝1×γQφcωk×l a×h2/10＝1×1.4×0.9×0.2×1.2×1.52/10＝0.068kN·mN1w=Max[R1,R2,R3,R4]/0.6+M w/l b=Max[4.214,6.258,6.258,4.214]/0.6+0.068/1.2=10.486kN f＝N1w/(φA)+ M w/W＝10486/(0.362×424)+0.068×106/4490＝83.463N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：l0=kμ2h =1.217×1.755×1500=3203.753mmλ=l0/i=3203.753/15.9=201.494查表得，φ1=0.179不考虑风荷载:N=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[4.214,6.258,6.258,4.214]/0.6+1×1.2×0.15×10. 4=12.302kNf=N/(φ1A)＝12.302×103/(0.179×424)=162.09N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝1×γQφcωk×l a×h2/10＝1×1.4×0.9×0.2×1.2×1.52/10＝0.068kN·mN w=Max[R1,R2,R3,R4]/0.6+1×γG×q×H+M w/l b=Max[4.214,6.258,6.258,4.214]/0.6+1×1.2×0. 15×10.4+0.068/1.2=12.358kNf=N w/(φ1A)+M w/W＝12.358×103/(0.179×424)+0.068×106/4490=177.973N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=10.4/6=1.733≤3满足要求，不需要进行抗倾覆验算！十、立柱地基基础验算f ak 140kPa满足要求！。

主次梁交接处模板支架（扣件式）计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20112、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-2017一、主次梁交接处模板支架平面图平面图二、基本参数三、主次梁架体参数四、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(600+2×200)=1386mm非顶部立杆段：l02=kμ2h=1×1.755×1500 =2632.5mmλ=l0/i=2632.5/15.9=165.566≤[λ]=210长细比满足要求！2、风荷载计算M w＝γ0×1.4×ψc×ωk×l a×h2/10＝1×1.4×0.9×0.19×0.9×1.52/10＝0.048kN•m 3、立杆稳定性验算顶部立杆段：l01=kμ1(hd+2a)=1.155×1.386×(600+2×200)=1600.83mm λ1＝l01/i＝1600.83/15.9＝100.681，查表得，φ1＝0.588非顶部立杆段：l02=kμ2h=1.155×1.755×1500 =3040.537mmλ2＝l02/i＝3040.537/15.9＝191.229，查表得，φ2＝0.197共用立杆稳定性验算受力最大的共用立杆N max=max(N1,N2,N3,N4)=N1=9.438kN共用立杆1受力最大。

共用立杆1顶部立杆段N w=N1+M w/l b=9.438+0.048/1=9.486kNf＝N/(φ1A)+M w/W＝9.486×103/(0.588×450)+0.048×106/4730＝45.998N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段N w=N1+1×1.2×0.15×3.9+M w/l b=9.438+1×1.2×0.15×3.9+0.048/1=10.188kNf＝N/(φ2A)+M w/W＝10.188×103/(0.197×450)+0.048×106/4730＝125.072N/mm2≤[f]＝205N/mm2满足要求！附加立杆稳定性验算max(M1,M2)=13.977kN附加立杆M1：顶部立杆段N w=M1+M w/l b=13.977+0.048/1=14.025kNf＝N/(φ1A)+M w/W＝14.025×103/(0.588×450)+0.048×106/4730＝63.153N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段N w=M1+1×1.2×0.15×3.9+M w/l b=13.977+1×1.2×0.15×3.9+0.048/1=14.727kNf＝N/(φ2A)+M w/W＝14.727×103/(0.197×450)+0.048×106/4730＝176.273N/mm2≤[f]＝205N/mm2满足要求！max(L1,L2)=13.977kN附加立杆L1：w1w bf＝N/(φ1A)+M w/W＝14.025×103/(0.588×450)+0.048×106/4730＝63.153N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段N w=L1+1×1.2×0.15×3.9+M w/l b=13.977+1×1.2×0.15×3.9+0.048/1=14.727kNf＝N/(φ2A)+M w/W＝14.727×103/(0.197×450)+0.048×106/4730＝176.273N/mm2≤[f]＝205N/mm2满足要求！max(P1,P2)=10.052kN附加立杆P1：顶部立杆段N w=P1+M w/l b=10.052+0.048/1=10.1kNf＝N/(φ1A)+M w/W＝10.1×103/(0.588×450)+0.048×106/4730＝48.319N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段N w=P1+1×1.2×0.15×3.9+M w/l b=10.052+1×1.2×0.15×3.9+0.048/1=10.802kNf＝N/(φ2A)+M w/W＝10.802×103/(0.197×450)+0.048×106/4730＝131.998N/mm2≤[f]＝205N/mm2满足要求！max(S1,S2)=10.052kN附加立杆S1：w1w bf＝N/(φ1A)+M w/W＝10.1×103/(0.588×450)+0.048×106/4730＝48.319N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段N w=S1+1×1.2×0.15×3.9+M w/l b=10.052+1×1.2×0.15×3.9+0.048/1=10.802kNf＝N/(φ2A)+M w/W＝10.802×103/(0.197×450)+0.048×106/4730＝131.998N/mm2≤[f]＝205N/mm2满足要求！五、立杆地基基础计算立杆最大受力N=max(N1,N2,N3,N4,M1,M2,L1,L2,P1,P2,S1,S2)=14.727kN立杆底垫板的底面平均压力p=N/(m f A)=14.727/(0.15×0.9)=109.089kPa≤f ak=140kPa满足要求！。
