1.金属膜电阻1/4W 1% 五色环300Ω
规格：
长度：5.68MM
直径：2.16MM
单边引脚长度：26MM
引脚直径：0.34MM
2.金属膜电阻1W ±1% 五色环470欧470Ω
规格：
长度：5.68MM
直径：2.16MM
单边引脚长度：26MM
引脚直径：0.34MM
3.单面覆铜板20*30CM 实验板
4.间距2.54MM 单排排针单排针插针1*40PIN 铜针
5.散热片25*15*10MM （带针）TO-220三极管等专用优质散热器
TO-220三极管等专用散热片散热器规格25*15*10MM
一个焊脚，一个3MM螺丝孔。底面离螺丝孔中心16.5MM左右。
6.1117T-3.3 （同LM1117T-3.3) 芯片稳压器低压差+3.3V
7.金属膜电阻1/4W 1% 五色环 1.2千欧 1.2K
规格：
长度：5.68MM
直径：2.16MM
单边引脚长度：26MM
引脚直径：0.34MM
8.3MM 红发红光发光二极管红色LED 短脚
9.全新原装L7905CV 1.5A 稳压器-5.0V TO-220
10.全新原装ST L7912CV 稳压器-12V TO-220
11.全新原装ST L7805CV 1.5A 三端稳压电路TO-220
12.全新原装ST L7812CV 1.5A 三端稳压电路+12V TO-220
13.瓷片电容0.1UF (104) 50V 磁片电容瓷介电容
104PF磁片电容瓷片电容瓷介电容50V 104PF
14.优质电解电容50V 470UF 体积10*20MM
470UF50V 体积10*20MM
15.优质电解电容50V/2200UF 体积16*30MM 50V2200UF电解电容16*30
16.8.5*8.5MM 双排自锁开关锁定开关六脚
8.5*8.5MM 双排自锁开关
金属部分材质：铜镀合金
参考尺寸图片：
单位：mm（毫米）
图标误差：1%
17.2W10 整流桥圆桥2A/1000V 桥堆
常用电子元器件清单 类别名称规格或型号规格 电阻碳膜电阻RT 0.25W 1Ω-1MΩ电阻碳膜电阻RT 0.5W 1Ω-1MΩ电阻碳膜电阻RT 1W 1K 电阻碳膜电阻RT 1W 10K 电阻金属膜电阻RJ 0.125W 1Ω-1MΩ电阻金属膜电阻RJ 0.25W 1Ω-1MΩ电阻金属膜电阻RJ 0.5W 1Ω-1MΩ电阻金属膜电阻RJ 1W 1K 电阻金属膜电阻RJ 1W 10K 电位器蓝色长方，102 102 电位器蓝色长方，103 103 电位器蓝色长方，104 104 电位器蓝色长方，105 105 电位器蓝色长方，504 504 瓷片电 瓷片电容102 容 瓷片电 瓷片电容103 容 瓷片电 瓷片电容104 容 瓷片电 瓷片电容105 容 瓷片电 瓷片电容221 容 瓷片电 瓷片电容224 容 瓷片电 瓷片电容472 容 瓷片电 瓷片电容682 容 电解电 铝电解电容10u 25V 容 电解电 铝电解电容10u 50V 容 电解电 铝电解电容22u 16V 容 电解电 铝电解电容1u 50V 容 电解电铝电解电容33u 16V
电解电 铝电解电容47u 50V 容 电解电 铝电解电容47u 100V 容 电解电 铝电解电容100u 25V 容 电解电 铝电解电容220u 50V 容 电解电 铝电解电容330u 16V 容 电解电 铝电解电容330u 50V 容 电解电 铝电解电容470u 25V 容 电解电 铝电解电容1000u 35V 容 二极管普通二极管1N4001 二极管普通二极管1N4007 二极管4148 二极管LED红灯LED灯-5mm 二极管LED红绿LED灯-5mm 二极管LED白5mm 高亮 二极管LED绿LED灯-5mm 二极管LED蓝LED灯-5mm 二极管LED黄LED灯-5mm 三极管三极管9012 三极管三极管9013 三极管三极管9014 三极管三极管8050 三极管三极管8550 三极管三极管3DG6 晶振32768 晶振8M LED数码 LED数码管LG5011BSR 管 LED数码 LED数码管SM420501KW 管 LED数码 0.56寸共阴红色 管 散热片YA25 集成电 555定时器 NE555 路 集成电运放 4558
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT 表示符号：Q,VT

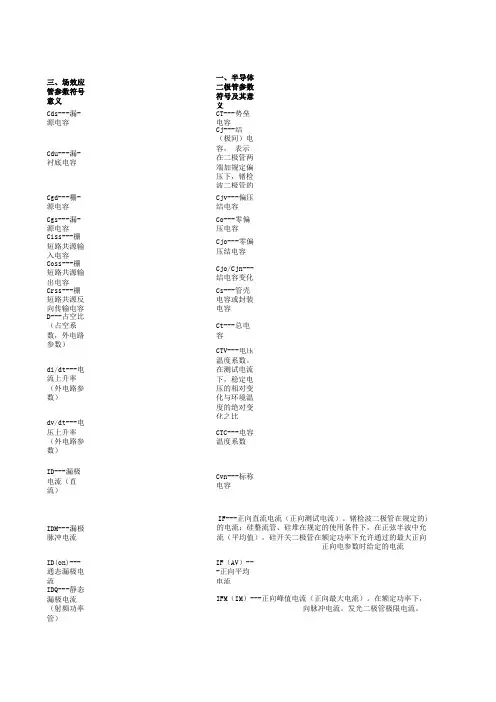

带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
光敏电阻电容（有极性电容）CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形
123电子元器件的规格参数 描述电子元器件的特性参数的数量称为它们的规格参数。规格参数包括标称值、额定值和允许偏差等。电子元器件在整机中要占有一定的体积空间，所以其外形尺寸也是一种规格参数。 电子元器件的质量系数：用于度量电子元器件的质量水平，通常描述了元器件的特性参数、规格参数环境因素变化的规律，或者划定了他们不能完成功能的边界条件。 电子工艺的质量参数一般有：温度系数、噪声电动势、高频特性及可靠性等，从整机制造工艺方面考虑，主要有机械强度和可焊性。 通常，用信噪比来描述电阻、电容、电感一类无源元件的噪声指标，对于晶体管或集成电路一类有源器件的噪声，则用噪声系数来衡量。在设计制作接收微弱信号的高增益放大器时，应当尽量选用低噪声的电子元器件。使用专用的“噪声测试仪”可以方便的测量出元器件的噪声指标。 电子元器件的命名与标注 通常电子元器件的名称应该反映出它们的种类、材料、特征、型号、生产序号和区别代号，并且能够表示出主要的电器参数。电子元器件的名称由字母和数字组成。对于元件来说，一般用一个字母代表它的主称，如R表示电阻器，C 代表电容，L表示电感，W表示电位器，等等；用数字或字母表示其他信息。型号及参数在电子元器件上的标注：直标法、文字符号法和色标法。 文字符号法：①用元件的形状及其表面的颜色区别元件的种类，如在表面安装的元件中，除了形状的区别外，黑色表示电阻，棕色表示电容，淡蓝色表示电感。②电阻的基本标注单位是欧姆，电容的基本标注单位是皮法，电感的基本标注单位是微亨；用三位数字标注元件的数值。③对于十个基本标注单位以上的元件，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。例如，对于电阻器上的标注，100表示其阻值为10×10^0=10,223表示其阻值为22×10^3=22K 对于电容器上的标注，103表示其容量为10×10^3pf=0.01uf,475表示其容量为47×10^5=4.7uf 对于电感器上的标注，820表示82×10^0=82Uh
(訓練教材) 制訂日期： 修訂日期： 編寫人： 審核人： 批准人： 1.0 目的
制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件． 2.0 范圍 公司主要產品(電腦主機板)中的電子元件認識: 2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三 极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。 2.2 連接器件主要有﹕插槽﹑插針﹑插座等。 2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。 3.0 責任 3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學 習并應掌握以下基礎知識或內容﹕ A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。 B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。 C) 能辯識各類元件在線路板上的絲印圖。 D) 知道在作業過程中不同元件需注意的事項。 3.2 本指南由品管部負責編制; 4.0 電子元件 4.1 電阻 電阻用“R”表示﹐它的基本單位是歐姆(Ω) 1MΩ(兆歐)=1000KΩ(千歐)=1000000Ω 公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。 4.1.1 色環電阻 色環電阻的外觀如圖示﹕ 圖1 五色環電阻圖2 四色環電阻 較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀 代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10% 我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕ 1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕ 這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。如黃色表示最高位為四﹐緊挨第一環的叫第二環﹐表示電阻值的次高位﹐如紫色表示次高位為7﹔緊挨第2環
电子元器件S参数的含义和用途 上网时间：2008-12-19 作者：Albert 来源：电子元件技术网中心议题： S参数介绍的由来和含义 S参数的使用范围 S参数在电路仿真中的应用 解决方案： 对于高频电路，需要采用网络法来进行分析，此时需要用到S参数 可以使用元器件厂家的S参数也可以自己搭建测试电路使用网络分析仪来测得S参数 要想深刻的理解S参数，需要具备足够的高频电子电路的基础知识 在进行射频、微波等高频电路设计时，节点电路理论已不再适用，需要采用分布参数电路的分析方法，这时可以采用复杂的场分析法，但更多地时候则采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。在个人计算机平台迈入 GHz阶段之后，从计算机的中央处理器、显示界面、存储器总线到I/O接口，全部走入高频传送的国度，所以现在不但射频通信电路设计时需要了解、掌握S参数，计算机系统甚至消费电子系统的设计师也需要对相关知识有所掌握。 S参数的作用S参数的由来和含义 在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略(通常小于波长的十分之一)，这种情况下的电路被称为节点(Lump)电路，这时可以采用常规的电压、电流定律来进行电路计算。其回路器件的基本特征为： 具体来说S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。 针对射频和微波应用的综合和分析工具几乎都许诺具有用S参数进行仿真的能力，这其中包括安捷伦公司的ADS（Advanced Design System），ADS被许多射频设计平台所集成。 在进行需要较高频率的设计时，设计师必须利用参数曲线以及预先计算的散射参数（即S-参数）模型，才能用传输线和器件模型来设计所有物理元件。 电阻：能量损失（发热） 电容：静电能量 电感：电磁能量 但在高频微波电路中，由于波长较短，组件的尺寸就无法再视为一个节点，某一瞬间组件上所分布的电压、电流也就不一致了。因此基本的电路理论不再适用，而必须采用电磁场理论中的反射及传输模式来分析电路。元器件内部电磁波的进行波与反射波的干涉失去了一致性，电压电流比的稳定状态固有特性再也不适用，取而代之的是“分布参数”的特性阻抗观念，此时的电路被称为分布（Distributed）电路。分布参数回路元器件所考虑的要素是与电磁波的传送与反射为基础的要素，即： 反射系数
常用电子元器件参考资料第一节部分电气图形符号 一．电阻器、电容器、电感器和变压器
二．半导体管 三．其它电气图形符号
第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器 1．电阻器和电位器的型号命名方法 示例： (1)精密金属膜电阻器 R J 7 3 第四部分：序号 第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器 W X D 3 第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器）
2．电阻器的主要技术指标 (1) 额定功率 电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。 (2) 标称阻值 阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适用于电位器和电容器。 (3) 允许误差等级 3．电阻器的标志内容及方法 (1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。如1R5表示1.5Ω，2K7表示2.7kΩ， 表５
例如： RJ71－0.125－5k1－II 允许误差±10% 标称阻值(5.1kΩ) 额定功率1/8W 型号 由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。 (2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。其含义如图1和图2所示。 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后0的个数 允许误差 图1 两位有效数字阻值的色环表示法 三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。例如，色环为棕黑红，表示10?102＝1.0kΩ±20%的电阻器。 四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿橙金表示15?103＝15kΩ±5%的电阻器。 五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫绿黄棕表示275?104＝2.75MΩ±1%的电阻器。

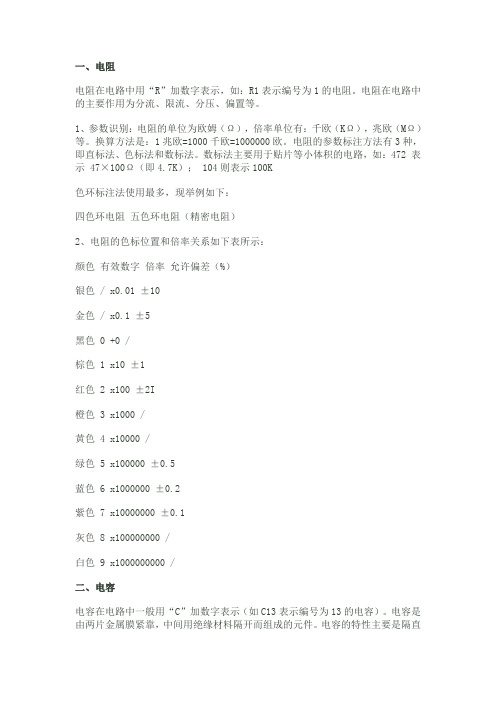

第一章电子元器件 第一节、电阻器 1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻. 1.2 电阻器的英文缩写：R（Resistor）及排阻RN 1.3 电阻器在电路符号：R 或WWW 1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ） 1.5 电阻器的单位换算: 1兆欧=103千欧=106欧 1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过 这段导体的电流强度与这段导体的电阻成反比。即欧姆定律：I=U/R。 表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。 1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。 a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百 分数表示,未标偏差值的即为±20%. b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示 有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω. c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是 色环电阻器的误差范围(见图一) 四色环电阻器（普通电阻) 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后0的个数(10的倍幂) 允许误差 颜色第一位有效值第二位有效值倍率允许偏差黑0 0 0 10 棕 1 1 1 10±1% 红 2 2 2 10±2% 橙 3 3 3 10 黄 4 4 4 10
电子元器件的规格参 数

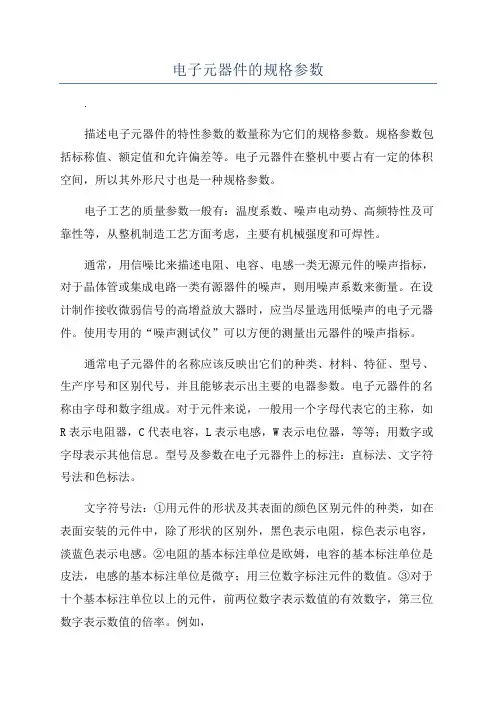

123电子元器件的规格参数 描述电子元器件的特性参数的数量称为它们的规格参数。规格参数包括标称值、额定值和允许偏差等。电子元器件在整机中要占有一定的体积空间，所以其外形尺寸也是一种规格参数。 电子元器件的质量系数：用于度量电子元器件的质量水平，通常描述了元器件的特性参数、规格参数环境因素变化的规律，或者划定了他们不能完成功能的边界条件。 电子工艺的质量参数一般有：温度系数、噪声电动势、高频特性及可靠性等，从整机制造工艺方面考虑，主要有机械强度和可焊性。 通常，用信噪比来描述电阻、电容、电感一类无源元件的噪声指标，对于晶体管或集成电路一类有源器件的噪声，则用噪声系数来衡量。在设计制作接收微弱信号的高增益放大器时，应当尽量选用低噪声的电子元器件。使用专用的“噪声测试仪”可以方便的测量出元器件的噪声指标。 电子元器件的命名与标注 通常电子元器件的名称应该反映出它们的种类、材料、特征、型号、生产序号和区别代号，并且能够表示出主要的电器参数。电子元器件的名称由字母和数字组成。对于元件来说，一般用一个字母代表它的主称，如R表示电阻器，C代表电容，L表示电感，W表示电位器，等等；用数字或字母表示其他信息。型号及参数在电子元器件上的标注：直标法、文字符号法和色标法。 文字符号法：①用元件的形状及其表面的颜色区别元件的种类，如在表面安装的元件中，除了形状的区别外，黑色表示电阻，棕色表示电容，淡蓝色表示电感。②电阻的基本标注单位是欧姆，电容的基本标注单位是皮法，电感的
基本标注单位是微亨；用三位数字标注元件的数值。③对于十个基本标注单位以上的元件，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。例如， 对于电阻器上的标注，100表示其阻值为10×10^0=10,223表示其阻值为22×10^3=22K 对于电容器上的标注，103表示其容量为10×10^3pf=0.01uf,475表示其容量为47×10^5=4.7uf 对于电感器上的标注，820表示82×10^0=82Uh ④对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母R表示小数点。例如， 对于电阻器上的标注，3R9表示其阻值为3.9 色表法：在圆柱形元件（主要是电阻）上印制色环，在球形元件（电容、电感）和异形器件（如三极管）体上印制色点，表示它们的主要参数和特点，称为色码标注法。 用背景颜色区别种类——用浅色表示碳膜电阻，用红色表示金属膜或金属氧化膜电阻，深绿色表示线绕电阻。在研制电子产品是，要仔细分析电路的具体要求。在那些稳定性、耐热性、可靠性要求比较高的电路中，应该选用金属膜或金属氧化膜电阻；如果要求功率大、耐热性好，工作频率又不高，则可选用线绕电阻；对于无特殊要求的一般电阻则可使用碳膜电阻，以便降低成本。 电阻器的质量判别方法 ①看电阻器引线有无折断及外壳烧焦现象。
Proteus常用元器件中英文对照表 AND 与门 ANTENNA 天线 BA TTERY 直流电源 BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CRYSTAL 晶体整荡器 DIODE 二极管 FUSE 熔断器 INDUCTOR 电感 LAMP 灯泡 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOTOR 电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管 OPAMP 运放 OR 或门 PNP 三极管 POT 滑线变阻器 RESPACK 排阻 SCR 晶闸管 SOCKET 插座 SPEAKER 扬声器 SW- 开关类 TRIAC 三端双向可控硅 TRIODE 三极真空管 V ARISTOR 变阻器 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门
74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 BA TTERY 电池/电池组 BUS 总线 CLOCK 时钟信号源 CRYSTAL 晶振 GROUND 地 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚） LOGICPROBE 逻辑探针 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻 RESISTOR 电阻器 VOLTMETER 伏特计 Electromechanical 电机 Inductors 变压器 CSOURCE DC Current Source恒流源 Proteus元件总目录中英文对照表及说明
2001年全国大学生电子设计竞赛 一、基本仪器清单 20MHz普通示波器（双踪，外触发输入，有X轴输入）； 60MHz双踪数字示波器； 1Hz~200kHz低频信号发生器； 普通函数信号发生器； 50MHz~150MHz调频/调幅高频信号发生器； 低频毫伏表； 高频毫伏表； 普通频率计； 通用计数器（可选）； 失真度仪（可选）； 位数字万用表； 秒表； 单片机开发系统及EDA开发系统。 二、主要元器件清单
单片机最小系统板（不含A/D、D/A等芯片）； 可编程逻辑器件系统板（不含A/D、D/A等芯片）； 手写输入板； 普通A/D、D/A，采样速率大于1MHz的8位A/D变换器； 运算放大器，电压比较器； 常用逻辑电路、可编程器件，常用阻、容元器件，电位器及晶体管；反射式光电检测器； 电动玩具车（外形尺寸：长≤35cm；宽≤15cm）。 三、题目 A、波形发生器 B、简易数字存储示波器 C、自动往返电动小汽车 D、高效率音频功率放大器 E、数据采集与传输系统 F、调频收音机
2003全国大学生电子设计竞赛 一、基本仪器清单 20MHz普通示波器（双通道，外触发输入，有X轴输入，可选带Z轴输入）60MHz双通道数字示波器 低频信号发生器（1Hz~200kHz） 信号发生器（1kHz~15MHz） 高频信号发生器（1MHz~35MHz） 频率特性测量仪（可选） 数字相位计（可选） 低频毫伏表 高频毫伏表 普通频率计 3位半数字万用表 电感、电容测试仪（或Q表） 秒表 单片机开发系统及EDA开发系统
二、主要元器件清单 单片机最小系统板（仅含单片机芯片、键盘与显示装置、存储器） 可编程逻辑器件下载板（仅含可编程芯片、下载电路、配置存储器）A/D、D/A变换器 运算放大器、电压比较器 可编程逻辑器件 显示器件 电动玩具车（外形尺寸：长≤35cm；宽≤15cm） 小型电动机 开关二极管 高频变容二极管 小型继电器 模拟开关 高频磁芯 传感器（光电传感器、超声传感器、金属探测传感器、红外传感器等）三、题目
常用电子元件封装、尺寸、规格汇总 贴片电阻规格 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 贴片元件的封装 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm
（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法） 1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS – 05 K 102 JT 2、1％精度的命名：RS – 05 K 1002 FT R －表示电阻 S －表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05 －表示尺寸(英寸)： 02表示0402、 03表示0603、 05表示0805、 06表示1206、 1210表示1210、 1812表示1812、 10表示1210、 12表示2512。 K －表示温度系数为100PPM。 102 －5％精度阻值表示法： 前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002 是1％阻值表示法：
ADS2009 常用元器件介绍 录入：https://www.doczj.com/doc/3a5887805.html, 点击：3715 1．集总参数元件 组成电路模型的元件都是能反映实际电路中元件主要物理特征的理想元件。电路中元件在工作过程中还与电磁现象有关，常见的3种最基本的理想电路元件有：表示消耗电能的理想电阻元件R；表示储存电场能的理想电容元件C；表示储存磁场能的理想电感元件L。当实际电路的尺寸远小于电路工作时电磁波的波长时，可以把元件的作用集总在一起，用一个或有限个R、L、C元件来描述，这样的电路称为集总参数电路。集总参数元件是具有两个端钮的元件，从一个端钮流入的电流等于从另一个端钮流出的电流，端点间的电压为单值量。 在原理图设计窗口中的“Lumped-Components”主件控制面板可以选择集总参数元件，其中主要包括电感、电容和电阻等常用集总参数元件。 1）电容 （1）一般电容：一般电容符号如图2-19所示，其主要参数见表2-2。 表2-2 一般电容参数 （2）含Q值电容（CAPQ）：Q值是衡量电容的重要指标，含有Q值电容电路符号如图2-20所示，其主要参数见表2-3。 表2-3 含有Q值的电容参数
（3）直流阻塞电容（DC_Block）：直流阻塞电容是用于在电路中隔掉直流成分的理想器件模型，其电路符号如图2-21所示，其主要参数见表2-4。 直流阻塞电容对暂态分析是非因果的，参数C和L通常用于暂态分析，且电容的值是有限值（默认为1μF）。 2）电感 （1）一般电感：一般电感符号如图2-22所示，其主要参数见表2-5。 表2-5 一般电感参数
（2）含Q值电感（INDQ）：Q值是衡量电感的重要指标，含有Q值的电感符号如图2-23所示，其主要参数见表2-6。 （3）交流阻塞电感（DC_Feed）：交流阻塞电感是用于在电路中隔掉交流成分的理想器件模型，其电路符号如图2-24所示。其参数与直流阻塞电容一致。 3）电阻 一般电阻符号如图2-25所示，其主要参数见表2-7。
需要购买的参考器件 常备器件 名称 数量 参考价格(元) 备注 调温电烙铁 1 40—50 焊锡丝 1 30—50 价格因质量而定，一般40左右万用板 大板5小板5 大板5-6小板3-4 价格因质量而定，一般5块左右排针 20排
电阻 每样至少50个 常用电阻从100Ω到100MΩ不等电位器(蓝色) 每样至少10个 型号102，103，104，105 瓷片电容 104整包购买 30P 20个 最小系统板上需要30P 电解电容 50V10uf 100个 50V100uf 100个 50V3300uf 10个 3300和10多用于直流电源的制作杜邦线 一排40根 3排
杜邦钱多买点也无妨，以后会用到很多直流线性、稳压电源制作需要器件 名称 数量 价格 备注 整流二极管或者整流桥 整流二极管50个 整流桥50个 二者均用于交流电到直流电的整流 区别在于整流桥是二极管的集成块 电解电容 50V3300uf 10个 50V10uf 50个 25V1uf 5个 用于整流后滤波 瓷片电容 104 整包购买 配合电解电容达到更好的滤波效果
103电位器 10 三端可调正电压LM317 6 三端可调负电压LM337 4 输出正5V稳压器7805 4 输出负5V稳压器7905 4 输出正12V稳压器7812 4 输出负12V稳压器7912
输出正15V稳压器7815 4 输出负15V稳压器7915 4 51最小系统制作所需器件名称 数量 参考单价价格（元） 备注 STC89C52单片机 2 5 核心控制芯片 排阻 4
9脚8位排阻 紧锁座 2 5 绿色40脚，方便取单片机12MHz晶振 2 2 30PF瓷片电容 10 0.2 接晶振电路 10UF电解电容 10 0.2 接复位电路。长脚正，短脚负47K欧姆电阻 10
电阻 分类：固定电阻；排阻；可变电阻；特殊电阻 固定电阻： 1．主要参数：阻值材料类型精度功率封装 2．示例： 4.7K SMD +/-5% 1/16W 0603 备注：常用材料：SMD；碳膜；金属膜；合成膜；玻璃釉；水泥电阻； 常见封装：0603；0805；1206；AXIAL0.3； 派瑞电子选型参数： 排阻： 1．主要参数：阻值材料类型精度功率封装 2．示例： 4.7K SMD +/-5% 1/16W 0603*3 备注：常用材料：SMD；碳膜；金属膜；合成膜；玻璃釉； 常见封装：0603*3；0603*4；0805*3；AXIAL0.3*5；AXIAL0.5*6；派瑞电子选型参数： 可变电阻 1．主要参数：总调电阻变化类型精度功率封装 2．示例： 20K 线性 +/-10% 1W VR-6 备注：变化类型：线性；对数 常见封装：VR-6 派瑞电子选型参数：
特殊电阻 常见分类：热敏电阻；压敏电阻 1．热敏电阻： 1.1主要参数：型号类型标称电阻最大电压封装 1.2示例： MZ72-7RM PTC 7欧 220V RAD0.2 备注：类型：PTC；NTC； 常见封装：RAD0.2；DO-35； 风华高科选型参数：. 2.压敏电阻： 1.1主要参数：型号工作电压压敏电压功耗峰值电流封装 1.2示例： FPV100505G3R3 DC=3.3V,AC= 2.5V 5V 0.05W 20A RAD0.2 备注：常见封装：RAD0.2 风华高科选型参数： 电容 常用分类：瓷电容；其他电容 瓷电容： 1．主要参数：材料类型容值精度耐压值封装 2．示例： X7R 100nF +/-10% 25V 0805 备注：常用材料类型：X7R; X5R; Y5V; Z5U; NPO(COG) 常用封装分类：0402；0603；0805；1206；1210；1812；2220； 派瑞电子选型参数：.
