第八章时序逻辑电路

数电基础：时序逻辑电路虽然每个数字电路系统可能包含有，但是在实际应⽤中绝⼤多数的系统还包括，我们将这样的系统描述为时序电路。

时序电路是由最基本的加上反馈逻辑回路（输出到输⼊）或器件组合⽽成的电路，与最本质的区别在于时序电路具有记忆功能。

1. 简介是数字逻辑电路的重要组成部分,时序逻辑电路⼜称,主要由 存储电路 和 组合逻辑电路 两部分组成。

它和我们熟悉的其他电路不同,其在任何⼀个时刻的输出状态由当时的输⼊信号和电路原来的状态共同决定,⽽它的状态主要是由存储电路来记忆和表⽰的。

同时时序逻辑电路在结构以及功能上的特殊性,相较其他种类的数字逻辑电路⽽⾔,往往具有难度⼤、电路复杂并且应⽤范围⼴的特点 。

在数字电路通常分为和时序逻辑电路两⼤类，组合逻辑电路的特点是输⼊的变化直接反映了输出的变化，其输出的状态仅取决于输⼊的当前的状态，与输⼊、输出的原始状态⽆关，⽽是⼀种输出不仅与当前的输⼊有关，⽽且与其输出状态的原始状态有关，其相当于在组合逻辑的输⼊端加上了⼀个反馈输⼊，在其电路中有⼀个存储电路，其可以将输出的状态保持住，我们可以⽤下图的框图来描述时序电路的构成。

从上⾯的图上可以看出，其输出是输⼊及输出前⼀个时刻的状态的函数，这时就⽆法⽤组合逻辑电路的函数表达式的⽅法来表⽰其输出函数表达式了，在这⾥引⼊了现态（Present state)和次态（Next State)的概念,当现态表⽰现在的状态（通常⽤Qn来表⽰），⽽次态表⽰输⼊发⽣变化后其输出的状态 （通常⽤Qn+1表⽰），那么输⼊变化后的输出状态表⽰为Qn+1=f(X,Qn)，其中：X为输⼊变量。

组合电路和存储元件互联后组成了时序电路。

存储元件是能够存储信息的电路。

存储元件在某⼀时刻存储的⼆进制信息定义为该时刻存储元件的状态。

时序电路通过其输⼊端从周围接受⼆进制信息。

时序电路的输⼊以及存储元件的当前状态共同决定了时序电路输出的⼆进制数据，同时它们也确定了存储元件的下⼀个状态。

时序逻辑电路分类介绍时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。

时序逻辑电路按照其功能和结构的不同，可以分为多种类型。

本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。

一、根据功能分类1. 同步时序逻辑电路同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。

这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。

同步时序逻辑电路具有可靠性高、稳定性强的特点。

2. 异步时序逻辑电路异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。

这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。

异步时序逻辑电路具有处理速度快和实时性强的特点。

二、根据结构分类1. 寄存器寄存器是一种时序逻辑电路，用于存储和传递数据。

寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。

寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。

2. 计数器计数器是一种时序逻辑电路，用于生成特定的计数序列。

计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。

计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。

3. 时序控制器时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。

时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。

时序控制器被广泛应用于计算机的指令译码和状态机的设计中。

三、根据存储方式分类1. 同步存储器同步存储器是一种时序逻辑电路，用于存储和读取数据。

同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。

同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。

2. 异步存储器异步存储器是一种时序逻辑电路，用于存储和读取数据。

与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。

时序逻辑电路的概念时序逻辑电路是一种数字电路，其特点是输出不仅取决于当前的输入，还与之前的输入状态有关。

在时序逻辑电路中，存储器是核心元件，用于存储之前的状态信息。

根据存储器的工作方式，时序逻辑电路可分为反馈型和计数型两种基本类型。

一、时序逻辑电路的基本概念时序逻辑电路是一种具有记忆功能的电路，其输出不仅取决于当前的输入，还与之前的输入状态有关。

这种电路通常由组合逻辑电路和存储器两部分组成。

组合逻辑电路用于实现逻辑功能，而存储器则用于存储之前的输入状态。

时序逻辑电路的特点包括以下几个方面：状态寄存器：时序逻辑电路中包含一个或多个状态寄存器，用于存储当前的状态信息。

状态寄存器能够将当前的输入状态转化为输出状态，同时将输出状态反馈回组合逻辑电路的输入端。

记忆功能：时序逻辑电路具有记忆功能，能够对之前的输入状态进行保存。

这种记忆功能可以用于实现各种复杂的逻辑功能，如计数器、序列检测器等。

反馈回路：时序逻辑电路中存在反馈回路，即将输出状态反馈回组合逻辑电路的输入端。

这种反馈机制使得时序逻辑电路具有动态特性，能够根据之前的输入状态和当前的输入状态产生不同的输出状态。

逻辑门：时序逻辑电路中的组合逻辑部分通常由各种逻辑门组成，如与门、或门、非门等。

这些逻辑门用于实现不同的逻辑功能，如运算、比较、控制等。

二、时序逻辑电路的类型根据存储器的工作方式，时序逻辑电路可分为反馈型和计数型两种基本类型。

反馈型时序逻辑电路：在反馈型时序逻辑电路中，输出状态会反馈回组合逻辑电路的输入端，并通过与当前输入进行运算产生新的输出状态。

这种类型的时序逻辑电路通常用于实现各种控制功能，如定时器、振荡器等。

计数型时序逻辑电路：在计数型时序逻辑电路中，输出状态会随着时间的变化而自动更新。

这种类型的时序逻辑电路通常用于实现计数器、分频器、序列检测器等应用。

三、时序逻辑电路的设计方法设计时序逻辑电路的方法包括以下步骤：定义输入和输出：首先确定时序逻辑电路的输入和输出信号，包括时钟信号、数据输入信号、控制信号等。

时序逻辑电路的概念及特点
时序逻辑电路是指在电路中添加了存储功能的一种电路，它能够根据输入信号的时序变化来决定输出信号的状态。

时序逻辑电路的特点包括以下几点：
1. 存储功能：时序逻辑电路具有存储功能，可以存储先前的输入信号和输出信号状态。

这些状态会影响电路的后续运算和输出。

2. 时序依赖：时序逻辑电路的输出状态取决于输入信号的时序变化。

不同的输入信号序列会导致不同的输出结果。

3. 时钟信号：时序逻辑电路通常需要一个时钟信号来控制存储功能的读写操作。

时钟信号会规定电路的工作时序和节拍。

4. 时序逻辑电路常见的元件包括锁存器、触发器和计数器等。

这些元件都是基于存储功能的设计，能够存储和处理输入信号的时序信息。

5. 时序逻辑电路的输出结果不仅仅取决于当前的输入信号，还和之前的输入信号以及存储的状态有关。

因此，时序逻辑电路通常需要通过状态转移函数或计数器等实现具体的逻辑运算。

总的来说，时序逻辑电路通过添加存储功能，能够根据输入信号的时序变化来决定输出信号的状态。

它是在组合逻辑电路的基础上进一步发展而来的，可以实现更加复杂的逻辑功能和处理能力。

时序逻辑电路名词解释一、时序逻辑电路名词解释所谓时序电路，是指各个元器件的时间参数与电路的工作状态之间存在着有机联系的电路。

可以用分立元件组成的各种实用电路来模拟电子电路中常见的时序关系。

二、时序逻辑电路的组成和特点1。

多谐振荡器：根据周期性排列的规律，在每个周期内有个谐振点，并按此排列规律而形成的多谐振荡器称为多谐振荡器。

2。

由“多谐振荡器”构成的电路：根据“多谐振荡器”的特点，利用与非门和或非门将“多谐振荡器”接成不同的电路。

3。

“石英晶体振荡器”的特点： 1）稳定性高； 2）频率特性好；3）工作范围宽； 4）石英晶体发生器电路的简化。

石英晶体振荡器包括下面几部分：输入回路、反馈网络、放大器、振荡电路及整流、滤波、稳压电路等。

石英晶体振荡器是利用单片石英晶体调节某些电容，使它的电压与频率跟随变化，从而产生出变化的电信号。

为了提高石英晶体振荡器的品质因数，要求负载电阻R_0和电容c_0较小。

4。

存储器： 1）存储器有存储信息的功能，只需少量电能就能保持所存储的信息。

它主要由存储单元和控制单元两部分组成。

2）用单一的半导体材料制成，具有记忆功能。

3）结构简单，体积小。

4）需要电源激励工作。

5）只读存储器。

4。

集成逻辑电路：是一种由许多单独的半导体器件组成的具有专门功能的集成电路。

这些半导体器件包括：门电路、触发器、存储器和微处理器。

1）复合逻辑电路：由“触发器”和“门电路”组成的一种逻辑电路。

2） TTL电路：由双极型三极管和逻辑门构成的一种逻辑电路。

3） CMOS电路：由双极型三极管和逻辑门构成的一种逻辑电路。

4） MIS电路：由“双极型三极管”和“逻辑门”构成的一种逻辑电路。

5）混合逻辑电路：由“门电路”和“触发器”构成的一种逻辑电路。

6） TTL电路加上高阻器后称为TTL集成逻辑电路。

7）将两个或更多的TTL电路加上高阻器后称为TTL门电路。

8）将两个或更多的CMOS电路加上高阻器后称为CMOS集成逻辑电路。

LOGIC对扰动不敏感（2）Register寄存器为存放二进制数据的器件，通常由Latch 构成。

一般地，寄存器为边沿触发。

（3）flip-flops（触发器）任何由交叉耦合的门形成的双稳电路Register 时序参数D Q Clk T Clk D tsu Q tc-q thold注意：数据的上升和下降时间不同时，延时将不同。

2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德 第 8 章 (1) 第 11 页Latch 时序参数Latch 的时序（ Timing ）参数还要考虑tD 2 D Q DQtD-qQClkClktC 2QtC 2Q寄存器（Register）2004－12－1锁存器（Latch）第 8 章 (1) 第 12 页清华大学微电子所 《数字大规模集成电路》 周润德Latch 时序参数D Q Clk正电平 Latch 时钟负边沿T Clk D tc-q PWm thold td-q tsuQ注意：数据的上升和下降时间不同时，延时将不同。

2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德 第 8 章 (1) 第 13 页最高时钟频率φ FF’s LOGIC tp,comb最高时钟频率需要满足：tclk-Q + tplogic+ tsetup < T =但同时需要满足:其中tplogic = tp,comb (max) tcd:污染延时（contamination delay） = 最小延时（minimum delay）第 8 章 (1) 第 14 页tcdreg + tcdlogic > thold =2004－12－1其中清华大学微电子所 《数字大规模集成电路》 周润德研究不同时刻 （t1, t2）FF1φ (t1) LOGIC t p,combφ (t2)CLKt1tsu D tholdFF1 输入数据 应保持稳定t tsuF F2t2holdtFF2 输入数据 应保持稳定tclk-q QFF1 输出数据 经组合逻辑到达 t 已达稳定 寄存器输入端tclk-Qtp,comb (max）tsetup因此要求：tclk-Q + tp,comb (max) + tsetup < T =2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德 第 8 章 (1) 第 15 页研究同一时刻 （t1）t1 时FF1φ (t1) LOGIC FF1 t p,combt1 时FF2输入数据（2）φ (t1)输入数据（1）tclk-q QFF1 输出数据 已达稳定经组合逻辑已 到达FF2 输入端破坏了本应保 持的数据（2）tt1tcdregtcdlogicholdsuD输入数据（2）应保持稳定至 t1F F2t因此要求 := tcd: 污染延时（contamination delay） = 最小延时（minimum delay）2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德 第 8 章 (1) 第 16 页tcdreg + tcdlogic > thold写入（触发）静态 Latch 的方法：以时钟作为隔离信号, 它区分了“透明” （transparent ）和“不透明” （opaque）状态CLKCLKQ CLKD CLKDD弱反相器CLKMUX 实现弱反相器实现（强制写入）（控制门可仅用NMOS实现）2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德第 8 章 (1) 第 17 页Latch 的具体实现基于Mux 的 Latch负（电平） latch (CLK= 0 时透明) 正（电平） latch (CLK= 1 时透明)1 D 0Q D0 1QCLKCLKQ = Clk ⋅ Q + Clk ⋅ In2004－12－1Q = Clk ⋅ Q + Clk ⋅ In第 8 章 (1) 第 18 页清华大学微电子所 《数字大规模集成电路》 周润德基于（传输门实现的） Mux 的 LatchCLKQ CLK DCLK（1）尺寸设计容易 （2）晶体管数目多（时钟负载因而功耗大）2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德 第 8 章 (1) 第 19 页基于（传输管实现）Mux 的 Latch（仅NMOS 实现）CLK QM QM CLK CLKCLK仅NMOS 实现不重叠时钟 （Non-overlapping clocks）（1）仅NMOS 实现，电路简单，减少了时钟负载 （2）有电压阈值损失（影响噪声容限和性能，可能引起静态功耗）2004－12－1清华大学微电子所 《数字大规模集成电路》 周润德 第 8 章 (1) 第 20 页Q单元形式的Latch采用串联电压开关逻辑（CVSL）QNon-overlap时间过长，存储在动态节点上的电荷会泄漏掉（故称伪静态）低电压静态Latch双边沿触发寄存器RS Latch?动态Latch 和Register（1）比静态Latch和Register 简单（2）基于在寄生电容上存储电荷，由于漏电需要周期刷新（或经常更新数据）（3）不破坏的读信息：因此需要输入高阻抗的器件传输门构成的动态边沿触发寄存器（只需8 个晶体管，节省功耗和提高性能，甚至可只用NMOS 实现）动态节点。

3 ． 异步减 法计 数器
（1）3位递减计数器的状态
（2）电路组成
二 、 十进制计数器
十进制递减计数器的状态
1．电路组成
异步十进制加法计数器
2．工作原理
（1）计数器输入0～9个计数脉冲时，工作过程与4位二进制异步加法计数器完 全相同，第9个计数脉冲后，Q3Q2Q1Q0状态为1001。 （2）第10个计数脉冲到来后，此时计数器状态恢复为0000，跳过了1010~1111 的6个状态，从而实现842lBCD码十进制递增计数的功能。
④ 最 高 位 触 发 器 FF 3 是 在 Q 0 、 Q 1 、 Q 2 同 时 为 1 时 触 发 翻 转 ， 即 FF 0 ～ FF 2 原均为 1 ，作加 l 计数时，产生进位使 FF 3 翻转为 l 。
（2）电路组成
4位二进制同步加法计数器逻辑图
工
程
应
用
计数不正常的故障检测 第一步，先查工作电源是否正常；第二步，检查触 发器的复位端是否被长置成复位状态；第三步，用示波器观测计数脉冲是否加到 了触发器的CP端；第四步，替换触发器，以确定集成电路是否损坏。
第二节 计数器
在数字系统中，能统计输入脉冲个数的电路称为计数器。
一 、二进 制计 数器 1 ． 异步二 进制 加法计 数器
每输入一个脉冲，就进行一次加 1 运算的计数器称为加法 计数器，也称为递增计数器。 4 个 JK 触发器构成的异步加 法计数器如下图所示。
图中 FF 0 为最低位触发器，其控制端 C l 接收输入脉冲，输 出信号 Q 0 作为触发器 FF 1 的 CP ， Q 1 作为触发器 FF 2 的 CP ， Q 2 作为 FF 3 的 CP 。各触发器的 J 、 K 端均悬空，相当于 J = K =1 ，处于计数状态。各触发器接收负跳变脉冲信号时 状态就翻转，它的时序图见下图。

时序逻辑电路的设计
时序逻辑电路是一种基于时钟信号的逻辑电路，它能够对输入信号进行存储和处理，并在时钟信号的控制下按照特定的时间序列输出结果。

其中，时钟信号用于同步不同的电路部件，确保它们在同一时刻执行相同的操作，从而保证电路的正确性和可靠性。

时序逻辑电路的设计通常包括以下几个步骤：
1. 确定电路功能：首先需要明确电路需要实现的功能，包括输入信号的类型和数量、输出信号的类型和数量，以及需要进行存储和处理的数据类型等。

2. 选择适当的电路模型：根据电路的功能需求，选择适当的电路模型，例如有限状态自动机、计数器、寄存器等。

3. 设计电路结构：根据选择的电路模型，设计电路的结构，包括逻辑门的连接方式、存储单元的类型和数量等。

4. 编写Verilog代码：使用Verilog语言编写电路的描述代码，包括输入、输出端口、内部信号、逻辑门的连接方式、存储单元的类型和数量等。

5. 仿真和验证：使用仿真工具对设计的电路进行验证，并进行必要的修正和调
整，确保电路的正确性和可靠性。

6. 实现和测试：将设计的电路实现到FPGA或ASIC芯片中，并进行测试和验证，以确保电路能够正确地执行其功能。

时序逻辑电路的设计需要具备一定的电路设计和Verilog编程技能，同时需要对时序逻辑电路的原理和特性有深入的理解。

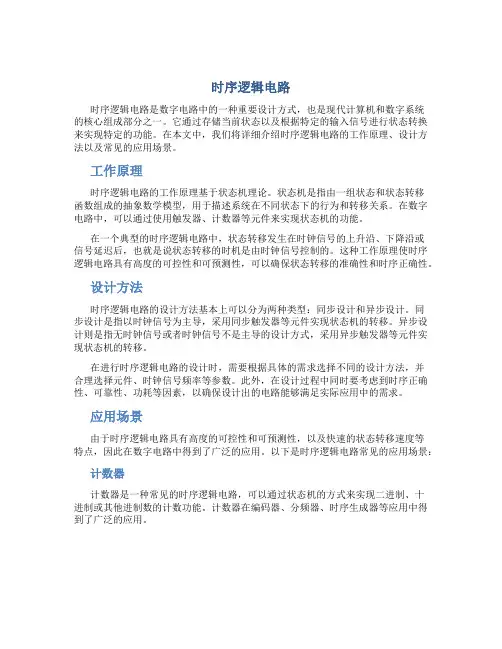

时序逻辑电路时序逻辑电路是数字电路中的一种重要设计方式，也是现代计算机和数字系统的核心组成部分之一。

它通过存储当前状态以及根据特定的输入信号进行状态转换来实现特定的功能。

在本文中，我们将详细介绍时序逻辑电路的工作原理、设计方法以及常见的应用场景。

工作原理时序逻辑电路的工作原理基于状态机理论。

状态机是指由一组状态和状态转移函数组成的抽象数学模型，用于描述系统在不同状态下的行为和转移关系。

在数字电路中，可以通过使用触发器、计数器等元件来实现状态机的功能。

在一个典型的时序逻辑电路中，状态转移发生在时钟信号的上升沿、下降沿或信号延迟后，也就是说状态转移的时机是由时钟信号控制的。

这种工作原理使时序逻辑电路具有高度的可控性和可预测性，可以确保状态转移的准确性和时序正确性。

设计方法时序逻辑电路的设计方法基本上可以分为两种类型：同步设计和异步设计。

同步设计是指以时钟信号为主导，采用同步触发器等元件实现状态机的转移。

异步设计则是指无时钟信号或者时钟信号不是主导的设计方式，采用异步触发器等元件实现状态机的转移。

在进行时序逻辑电路的设计时，需要根据具体的需求选择不同的设计方法，并合理选择元件、时钟信号频率等参数。

此外，在设计过程中同时要考虑到时序正确性、可靠性、功耗等因素，以确保设计出的电路能够满足实际应用中的需求。

应用场景由于时序逻辑电路具有高度的可控性和可预测性，以及快速的状态转移速度等特点，因此在数字电路中得到了广泛的应用。

以下是时序逻辑电路常见的应用场景：计数器计数器是一种常见的时序逻辑电路，可以通过状态机的方式来实现二进制、十进制或其他进制数的计数功能。

计数器在编码器、分频器、时序生成器等应用中得到了广泛的应用。

时序生成器时序生成器是指能够生成精确时序脉冲、时序信号的一类电路。

它可以通过使用状态机的方式来生成各种复杂的时序信号，并被应用于数字信号处理、通信、图像处理等领域。

控制器控制器是一种具有时序控制功能的电路，可以通过状态机的方式来实现对系统的控制和管理。

第8章 触发器和时序逻辑电路及其应用习题解答8.1 已知基本RS 触发器的两输入端D S 和D R 的波形如图8-33所示，试画出当基本RS 触发器初始状态分别为0和1两种情况下，输出端Ｑ的波形图。

图8-33 习题8.1图解：根据基本RS 触发器的真值表可得：初始状态为0和1两种情况下，Ｑ的输出波形分别如下图所示：习题8.1输出端Ｑ的波形图8.2 已知同步RS 触发器的初态为0，当S 、R 和CP 的波形如图8-34所示时，试画出输出端Ｑ的波形图。

图8-34 题8.2图解：根据同步RS 触发器的真值表可得：初始状态为0时，Ｑ的输出波形分别如下图所示：习题8.2输出端Ｑ的波形图8.3 已知主从JK触发器的输入端CP、J和K的波形如图8-35所示，试画出触发器初始状态分别为0时，输出端Ｑ的波形图。

图8-35 习题8.3图解：根据主从JK触发器的真值表可得：初始状态为0情况下，Ｑ的输出波形分别如下图所示：习题8.3输出端Ｑ的波形图8.4 已知各触发器和它的输入脉冲CP的波形如图8-36所示，当各触发器初始状态均为1时，试画出各触发器输出Ｑ端和Q端的波形。

图8-36 习题8.4图解：根据逻辑图及触发器的真值表或特性方程，且将驱动方程代入特性方程可得状态方程。

即：（a ）J ＝K ＝1；Ｑn ＋1＝n Ｑ，上升沿触发 （ｂ）J ＝K ＝1；Ｑn ＋1＝n Ｑ， 下降沿触发 （ｃ）K ＝0，J ＝1；Ｑn ＋1＝J n Ｑ＋K Ｑn ＝1，上升沿触发 （ｄ）K ＝1，J ＝n Ｑ；Ｑn ＋1＝J n Ｑ＋K Ｑn ＝n Ｑn Ｑ＋０·Ｑn ＝n Ｑ，上升沿触发 （ｅ）K ＝Ｑn ，J ＝n Ｑ；Ｑn ＋1＝J n Ｑ＋K Ｑn ＝n Ｑn Ｑ＋０＝n Ｑ，上升沿触发 （ｆ）K ＝Ｑn ，J ＝n Ｑ；Ｑn ＋1＝J n Ｑ＋K Ｑn ＝n Ｑn Ｑ＋０＝n Ｑ，下降沿触发， 再根据边沿触发器的触发翻转时刻，可得当初始状态为1时，各个电路输出端Ｑ的波形分别如图（a ）、（b ）、（c ）、（d ）、（e ）和（f ）所示，其中具有计数功能的是：（a ）、（b ）、（d ）、（e ）和（f ）。

从上图可以看出，时序逻辑电路有两个特点：一个特点是时序逻辑电路 通常包括组合逻辑电路和存储电路两部分；另一个特点是存储电路的输出状 态必须反馈到组合逻辑电路的输入端，与输入信号一起共同决定组合逻辑电 路的输出。
时序逻辑电路可按时钟控制时间和逻辑功能进行分类。 1）按各触发器的时钟控制时间分类，时序逻辑电路可分为同步时序逻辑 电路和异步时序逻辑电路。在同步时序逻辑电路中，各触发器的状态变化是在 同一时钟信号控制下同时发生的；而在异步时序逻辑电路中，所有触发器的时 序端并不都接在一个时钟信号上，其状态转换有先有后。
2）按逻辑功能分类，时序逻辑电路可分为数码寄存器、移位寄存器、计 数器等。
计算机电路基础计算机电源自基础本项目主要介绍时序逻辑电路。组合逻辑电路和时序逻辑电路是数字电 路的两大重要组成部分。
时序逻辑电路在任何时刻 的输出不仅取决于该时刻的输 入，还与电路的原状态有关， 即具有记忆功能。时序逻辑电 路方框图如右图所示。
时序逻辑电路方框图
由上图可知，时序逻辑电路包含组合逻辑电路和存储电路两部分。图中 代表时序逻辑电路的输入， 代表时序逻辑电路的输出，组合电路的一部分输 出 和存储电路的原状态共同决定了存储电路的输出， 代表存储电路的输出， 同时又反馈到组合电路的输入端。这是时序逻辑电路的一般结构，某些时序 逻辑电路会和该方框图有一些差别，但存储电路是必不可少的。它是由具有 记忆功能的触发器组成的，可以说触发器是最简单的时序逻辑电路。

时序逻辑电路设计时序逻辑电路是指电路的输出状态不仅与当前输入状态有关，还与之前的输入状态和电路内部的状态有关。

假如某个电路中包含寄存器或计数器等状态元件，该电路被称为时序逻辑电路。

时序逻辑电路广泛应用于计算机、通信和控制系统等领域中。

时序逻辑电路的设计包括以下几个方面：1. 电路功能分析在进行时序逻辑电路设计之前，需要对电路的功能进行分析和描述。

首先要明确电路的输入和输出端口，并确定输入和输出的数值范围。

通过对电路的功能进行逐一分析，确定电路输出状态与输入状态及电路内部状态的关系。

将这些关系用逻辑函数或状态转移图等形式表示出来。

2. 状态转移图和状态表的设计为了更好地描述时序逻辑电路的状态转移过程，可以使用状态转移图和状态表进行设计。

状态转移图表示电路在不同的输入状态下，状态之间的转移关系。

状态表则用表格的形式表示电路的输入和输出状态及状态之间的转移过程。

3. 状态方程和状态图的设计可以采用状态方程和状态图的方法来设计时序逻辑电路。

状态方程表示电路的输入和输出状态之间的逻辑关系，可以通过布尔代数的方式进行描述。

状态图则用图形的方式描述电路输入和输出状态之间的转移关系，可以帮助设计者更清晰地了解电路的状态变化规律。

4. 逻辑门电路的设计逻辑门电路是时序逻辑电路的关键组成部分，它可以实现逻辑运算和状态的存储与转移。

在设计逻辑门电路时，需要根据电路的功能需求选择适当的逻辑门类型进行组合，以实现电路所需要的逻辑运算和状态转移功能。

5. 电路的布线和验证在完成电路的设计后，需要进行电路布线和验证。

电路的布线是指将电路中的元器件进行连接，形成完整的电路图。

电路的验证则是指对电路进行模拟或者硬件实现，验证电路的功能和性能。

时序逻辑电路的设计是一项复杂的任务，需要设计者具备深厚的理论基础和丰富的实践经验。

只有通过科学的方法和严格的流程，才能设计出高效稳定的时序逻辑电路。

在时序逻辑电路设计过程中，还需要注意以下问题：1.时序电路的时序问题由于时序逻辑电路的设计包含状态转移，因此时序问题是一个非常关键的问题。

第六章时序逻辑电路时序逻辑电路简称时序电路，与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。

本章首先介绍时序逻辑电路的基本概念、特点及时序逻辑电路的一般分析方法。

然后重点讨论典型时序逻辑部件计数器和寄存器的工作原理、逻辑功能、集成芯片及其使用方法及典型应用。

最后简要介绍同步时序逻辑电路的设计方法。

6.1 时序逻辑电路的基本概念一．时序逻辑电路的结构及特点时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。

时序电路中必须含有具有记忆能力的存储器件。

存储器件的种类很多，如触发器、延迟线、磁性器件等，但最常用的是触发器。

由触发器作存储器件的时序电路的基本结构框图如图6.1.1所示，一般来说，它由组和电路和触发器两部分组成。

1 X i X Z1 Z jÊäÈëÐźÅÐźÅÊä³ö·¢Æ÷´¥·¢ÆÐźÅÊä³öÐźÅͼ6.1.1 ʱÐòÂß¼­µç·¿òͼ二．时序逻辑电路的分类按照电路状态转换情况不同，时序电路分为同步时序电路和异步时序电路两大类。

按照电路中输出变量是否和输入变量直接相关，时序电路又分为米里（Mealy）型电路和莫尔（Moore）型电路。

米里型电路的外部输出Z既与触发器的状态Q n有关，又与外部输入X有关。

第八章时序逻辑电路第一节寄存器一、单项选择题1.N个触发器可以构成能寄存位二进制数码的寄存器。

（）A.N-1B.NC.N+1D.2N2.存储8位二进制信息要个触发器。

位移位寄存器，串行输入时经个脉冲后，8位数码全部移入寄存器中。

4.有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（）C.D.5.由三级触发器构成环形计数器的计数摸值为（ )6.如图8-7所示电路的功能为（）A.并行输入寄存器B.移位寄存器C.计数器D.序列信号发生器7.由四位移位寄存器构成的顺序脉冲发生器可产生个顺序脉冲。

（）8.现欲将一个数据串延时4个CP的时间，则最简单的办法采用（）位并行寄存器位移位寄存器进制计数器位加法器二、判断题1.时序电路中不含有记忆功能的器件。

（ )2.移位寄存器74LS194可串行输入并行输出，但不能串行输入串行输出。

（）3.时序逻辑电路在某一时刻的输出状态与该时刻之前的输入信号无关。

（ )4.时序电路一定不要组合电路。

（）三、多项选择题1.寄存器按照功能不同可分为（）A.数据寄存器B.移位寄存器C.暂存器D.计数器2.数码寄存器的特点是（）A.存储时间短B.速度快C.可做高速缓冲器D.一旦停电后存储数码全部消失3.移位寄存器按移位方式可分为（）A.左移移位寄存器B.右移移位寄存器C.双向移位寄存器D.集成移位寄存器第二节计数器一、填空题1.触发器有个稳定状态，它可以记录位二进制码，存储8位二进制信息需要个触发器。

2.按进位体制的不同，计数器可分为计数器和计数器等；按计数过程中数字增减趋势的不同，计数器可分为计数器、计数器和计数器。

3.要构成五进制计数器，至少需要个触发器。

4.设集成十进制（默认为8421码）加法计数器的初态为Q3Q2Q1Q0=1001，则经过5个CP脉冲以后计数器的状态为 .5.在各种寄存器中，存放N位二进制数码需要个触发器。

时序逻辑电路的概念和特点时序逻辑电路是一种电子电路设计中常见的逻辑电路类型。

它使用时钟信号进行同步操作，以实现在特定的时间序列中准确控制和处理数据的功能。

时序逻辑电路的特点如下：1. 时序性：时序逻辑电路根据时钟信号的变化来控制和调节其输出。

这意味着在特定的时间周期内，电路将按照定义的顺序和规则处理输入数据，并在时钟边沿时产生输出结果。

时序性保证了电路的按序执行。

2. 同步性：时序逻辑电路通过时钟信号将多个逻辑门或触发器组织在一起。

所有逻辑元件都在时钟信号的控制下进行操作，保证了电路各部分之间的同步性。

这些逻辑元件在时钟的边沿处的状态更新，从而保证了电路内数据的一致性。

3. 存储能力：时序逻辑电路通常包含触发器等存储元件，用于在时钟信号边沿时存储数据。

触发器可以存储先前的输入数据状态，并在时钟信号边沿时将其作为输出。

这种存储能力使得时序逻辑电路能够处理和记忆过去的数据状态。

4. 时序操作：时序逻辑电路的设计和功能主要依赖于时钟信号的控制逻辑和时钟边沿的响应。

通过适当的时钟信号设计和编程，时序逻辑电路能够实现特定的功能和计算操作，如计数、同步通信和定时控制等。

5. 稳定性：时序逻辑电路通过时钟信号的控制使得其内部状态在特定时刻更新并保持稳定。

通过合理的设计和时钟信号的同步，电路在不同工作状态下都能保持稳定的输出结果，而不受输入信号变化的影响。

时序逻辑电路是数字电路设计中的重要部分，广泛应用于计算机、通信系统、控制系统和各种数字设备中。

其主要通过时钟信号的同步操作，实现复杂的数据处理和控制操作，确保电路的正确性和稳定性。

时序逻辑电路的结构时序逻辑电路是一种数字电路，其输出不仅取决于当前的输入，还与之前的输入序列有关。

这种电路主要由组合逻辑电路和存储元件组成，存储元件用来存储状态信息。

下面将从五个方面详细介绍时序逻辑电路的结构。

1.输入和输出信号时序逻辑电路具有一组输入信号和一组输出信号。

输入信号用于改变电路的状态，而输出信号则表示电路的当前状态。

与组合逻辑电路不同的是，时序逻辑电路的输出信号不仅与当前的输入信号有关，还与其内部存储的状态信息有关。

2.存储元件存储元件是时序逻辑电路的核心部分，用于存储状态信息。

常见的存储元件包括触发器和寄存器等。

触发器在特定的时钟脉冲边缘触发下，根据输入信号的变化更新内部状态；寄存器则能够保存一个二进制数位的序列，常用于实现计数器、移位器等功能。

3.逻辑门逻辑门是实现逻辑运算的电路元件，用于处理输入信号并产生输出信号。

在时序逻辑电路中，逻辑门通常与存储元件配合使用，以实现特定的功能。

常见的逻辑门有与门、或门、非门等，这些门电路能够实现基本的逻辑运算。

4.时钟信号时钟信号是时序逻辑电路中控制电路运行的关键信号。

时钟信号通常是一个周期性的脉冲信号，用于控制触发器的触发时刻和状态更新。

在同步时序逻辑电路中，所有存储元件都在同一时钟信号的控制下进行状态更新。

5.反馈信号反馈信号是指从时序逻辑电路的输出端返回的信号，用于影响电路的下一个状态。

反馈信号通常由存储元件的输出提供，并作为输入信号的一部分影响下一个状态的计算。

通过适当的反馈设计，可以实现各种复杂的时序逻辑功能，如计数器、移位器等。

时序逻辑电路是一种重要的数字电路类型，其结构包含输入和输出信号、存储元件、逻辑门、时钟信号和反馈信号等方面。

通过这些组成部分的协同工作，时序逻辑电路能够实现各种复杂的逻辑功能，并在数字系统中得到广泛应用。

了解时序逻辑电路的结构和工作原理对于设计、分析和应用数字系统具有重要意义。

实验八时序逻辑电路设计实验一、实验概述本实验是使用74LS74双D触发器构成一个扭环形计数器，以及使用74LS112双JK触发器构成三进制加法计数器。

二、实验目的1、掌握简单的时序电路的设计方法2、掌握简单时序电路的调试方法三、实验预习要求1、查找74LS74、74LS112、74LS00芯片引脚图，并熟悉引脚功能2、复习教材中异步2n进制计数器构成方法及同步2n进制计数器构成方法的内容3、复习同步时序电路和异步时序电路的设计方法4、设计画出用74LS74构成异步四进制减法计数器的逻辑电路图5、设计画出用74LS112构成同步四进制加法计数器的逻辑电路图四、实验原理时序逻辑电路是数字逻辑电路的重要组成部分,时序逻辑电路又称时序电路,主要由存储电路和组合逻辑电路两部分组成。

它和我们熟悉的其他电路不同,其在任何一个时刻的输出状态由当时的输入信号和电路原来的状态共同决定,而它的状态主要是由存储电路来记忆和表示的。

同时时序逻辑电路在结构以及功能上的特殊性,相较其他种类的数字逻辑电路而言,往往具有难度大、电路复杂并且应用范围广的特点。

时序逻辑电路通常可以分为同步时序逻辑电路和异步时序逻辑电路两大类。

同步时序逻辑电路从构成方式来讲，同步时序电路所有操作都是在同一时钟严格的控制下步调一致地完成的。

从电路行为上，同步电路的时序电路公用同一个时钟，而所有的时钟变化都是在时钟的上升沿（或下降沿）完成的。

同步逻辑是时钟之间存在固定因果关系的逻辑，所有时序逻辑都是在同源时钟控制下运行。

注意，在用Verilog HDL实现时，并不要求是同一时钟，而是同源时钟。

所谓的同源时钟是指同一个时钟源衍生频率比值为2的幂次方，且初相位相同的时钟。

异步时序逻辑电路异步时序逻辑电路，顾名思义就是电路的工作节奏不一致，不存在单一的主控时钟，主要是用于产生地址译码七、FIFO和异步RAM的读写控制信号脉冲。

除可以使用带时钟的触发器外，还可以使用不带时钟的触发器和延迟元件作为存储元件；电路状态改变完全有外部输入的变化直接引起。
