YD2200多功能电力仪表

多功能电力仪表PD194E-2S4介绍PD194E-2S4是一款多功能电力仪表，它能够测量电压、电流、功率因数以及电能等参数。

该仪表采用数字信号处理技术和精密传感器，具有测量精度高、稳定性好、抗干扰能力强等特点。

它广泛应用于各种电力系统中，包括电力生产、变电站、配电室、发电厂、铁路、机场等场所。

技术参数1.测量精度：0.5级2.输入信号：AC 100V，AC 0-5A，AC 0-10A3.测量范围：电压：90-120V，电流：0-10A4.功率因数：0.00-1.005.电能累积范围：0-99999999.9 kW·h主要功能电压测量PD194E-2S4能够测量输送线路的电压。

它的输入电压范围为90-120V，并且有较高的测量精度。

通过该仪表可以实时监测电压的变化，并能够在较短的时间内检测到电压异常。

电流测量PD194E-2S4采用非接触式传感器对电流进行测量。

它的输入电流范围为0-10A，并且有较高的测量精度。

该仪表可实时监测电流的变化，并能够在较短的时间内检测到电流异常。

功率因数测量PD194E-2S4能够测量输送线路的功率因数。

该仪表能够通过数字信号处理技术实现高精度的功率因数测量，并能够及时诊断输送线路的状态。

电能计量PD194E-2S4能够累积电能的使用量，并且能够根据设定的费率对电费进行计算。

该仪表可以定期记录电能使用情况，并能够及时发现异常情况。

应用场景PD194E-2S4广泛应用于各种电力系统中，包括电力生产、变电站、配电室、发电厂、铁路、机场等场所。

由于该仪表具有测量精度高、稳定性好、抗干扰能力强等特点，它能够提高电力系统的安全性和稳定性，有效地降低设备故障率，减少生产成本，提高经济效益。

结论多功能电力仪表PD194E-2S4是一款高精度、高稳定性、高抗干扰能力的电力测量仪器，它能够实现电压、电流、功率因数和电能等参数的测量和累积计量，有效地提高电力系统的安全性和稳定性，降低设备故障率，减少生产成本。

YD2202使用说明书江阴市雅达电子有限公司（简称“雅达”）建立了高标准的ISO9001质量管理体系和ISO14001环境管理体系，是国内高新技术企业，公司组建了省级“江苏省节能配电自动化研究中心”和“江苏省省级企业技术中心”，通过了国家检测质量管理体系认证。

公司建设了占地8000㎡的工业园区和5500㎡的高标准厂房，拥有洁净的生产车间、先进的环境试验和生产检测设备。

产品通过了华南国家计量中心、中国电力科学研究院电力设备及仪表中心等多家权威机构检测合格，全系列产品已荣获国内外市场认可。

公司致力于配电自动化产品的开发和应用，雅达品牌产品已覆盖智能电力仪表、电气火灾探测器、电机智能保护器、微机综合保护装置、双电源自动转换开关、CPS控制与保护开关、负荷隔离开关、三工位真空断路器、高低压成套开关柜其相关附件等，并可为用户端提供能耗管理一体化解决方案。

作为曾参与电测量仪表和马达保护器等多项国标的起草单位，一批经验丰富的技术团队和权威专家始终保持着行业领先的技术水平，并已获得多项国家专利。

经过多年的技术创新和应用，核心产品已进入高端应用的行列。

目前，公司产品已广泛应用于轨道交通、学校、医院、商业综合体、酒店、高校、工厂、数据中心等行业，数千个成功的应用案例涉及到各个领域的标杆项目，多款产品被应用到国家高新技术控制中心、体育广场、证券交易所、等对产品质量有严格要求的重要场所，为国内外著名企业提供产品配的产品，江阴雅达积极参与节能减排和中国制造国家战略，为配电系统自动化和智能化的产业升级贡献一份力量。

先进的生产失效故障模式分析潜在的缺陷及故障分析模型贯穿产品从研发到生产的每个环节，最大程度确保产品可靠性成熟的生产流程及完善的质量控制体系确保产品质量一、YD2202功能测量：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能计量：正反向有功电能，感性容性无功电能显示：三排LED数码管显示，可视度高通讯：RS485通讯，MODBUS-RTU协议输出：2路电能脉冲输出(脉冲常数10000imp/kwh)扩展：可钟从电流、电压互感器接入信号，现场可编程设置输入参数变比配选：可附加模拟量4-20mA变送输出，开关量输入、开关量输出，上下限越限报警功能用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理二、YD2202注意事项编辑1、使用前，仪表需通电15分钟。

YD2200智能电力测控仪说明书简介YD2200智能电力测控仪单相和三相电网的全部电参数，具有测量控制、显示、谐波分析，最大（小）值记录等功能，由YD2200主机和与配套的四个功以模块组成具体如下：测量3I、3V、3U、PF、F 、P、S、±∑Wh、±∑Qh等参数 大屏幕数码LCD显示通过插入不同的模块，使仪表实现DC4～20mA、开关量、谐波测量、脉冲输出等功能，最多可同时接入4个模块体积小工作环境温度：-15～55℃λ λ λ λ λ 通讯输出模块（型号：YM-485）具有RS485通讯功能，通讯协议为MODBUS-RTU模拟量输出模块（型号：YM-A20）可通过仪表按键或上位机设置成任意一个电参数（如：I、U、P、F等）对应的DC4～20mA变送输出，输出负载能力≤600Ω开关量模块（型号：YM-K2）具有二路开入和二路开出功能，通过连接此模专用可使YD2200实现“三遥”，开出继电器接点容量为220V，5A电能脉冲输出模块（型号：YM-E2）具有有功电能和无功电能脉冲输出功能，每kwh或kvarh对应的脉冲数可在1000～5000个脉冲/kwh（kvar）范围内选择电能脉冲输出模块＋谐波分析模块（型号：YM-EX）具有有功电能和无功电能脉冲输出功能，每kwh或kvarh对应的脉冲数可在1000～5000个脉冲/kwh（kvar）范围内选择。

并可实现1～19次谐波分析概述功能YD2200智能电力测控仪(以下简称：YD2200)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。

它将三相交流电量按线性关系转换为规格化的数字量。

它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。

其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。

PMW2200A变电站多功能电力仪表参数南京斯沃PMW2200A变电站多功能电力仪表发展前景在二十世纪很长的一段时期内，感应式电能表发展方向主要是在缩小体积和改善工作性能方面。

二十世纪初，感应式电能表就得到了飞速发展。

1905年出现了增加非工作磁路改进90°的方法，使电能表的各项参数有了很大提高。

而后，随着一些性能较好的高导磁材料的出现，大大地减轻了电能表的重量并缩小了其体积，每只表的质量降到了1.5～2kg，而且降低了其功率消耗。

从三十年代开始，电能表采用铬钢、铝镍合金代替原来的钨铜，并通过降低电能表转盘的转速来降低其损耗，同时改善了电能表的负荷特性。

当时，国外的感应式电能表的过负荷能力达到600％以上，而且采用双宝石轴承和磁力轴承，使电能表寿命长达15～30年。

感应式电能表的突出优点就是结构简单、操作、维修方便、造价低廉，但是它也存在的许多缺点，如：准确度低、适用频率窄、功能单一等等。

至此，感应式电能表在电能计量中已经得到了广泛的应用。

PMW2200A功能模式>电能脉冲本装置提供有功、无功电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。

集电极开路的光耦继电器的电能脉冲（电阻信号）实现有功电能（吸收）和无功电能（感性）远传，采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲数来实现电能累积计量。

另外此输出方式还是电能的精度检验的方式（*计量规程：标准表的脉冲误差比较方法）。

1）．电气特性：集电极开路电压VCC≤48V、Iz≤50mA 。

2）．脉冲常数：根据不同的额定电压和电流配置如下>数字通讯同我公司其它系列仪表一样，96型表提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。

在一条线路上可以同时并联多达32个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的双绞线，线径不小于0.5mm。

YD2020多功能电力仪表产品简介|Description多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|Applications■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图高亮度LED显示3相测量值直观显示I/O状态显示通讯：MODBUS-RTU通讯协议RS-485接口其它特征：96X96小型尺寸雅达仪表外形尺寸：96*48------开孔尺寸：（91*45）雅达仪表外形尺寸：48*48------开孔尺寸：（45*45）雅达仪表外形尺寸：72*72------开孔尺寸：（67*67）雅达仪表外形尺寸：80*80------开孔尺寸：（76*76）雅达仪表外形尺寸：96*96------开孔尺寸：（91*91）雅达仪表外形尺寸：120*120------开孔尺寸：（111*111）面板安装安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！接线图完整版|Dimensions辅助电源多功能电力仪表Acuvim390具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

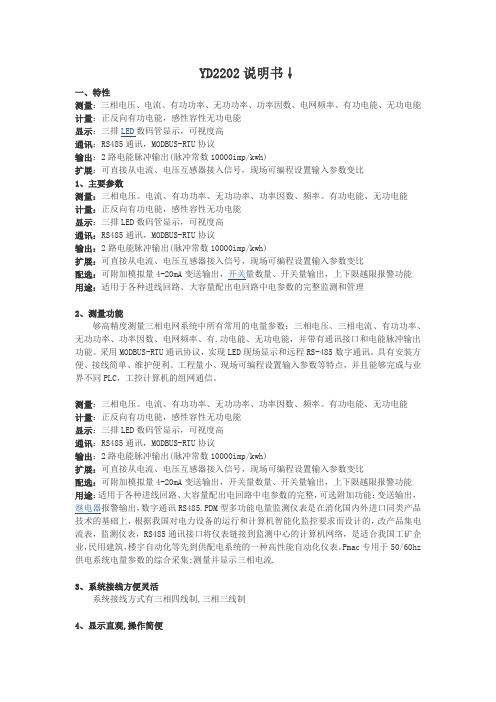

YD2202说明书↓一、特性测量：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能计量：正反向有功电能，感性容性无功电能显示：三排LED数码管显示，可视度高通讯：RS485通讯，MODBUS-RTU协议输出：2路电能脉冲输出(脉冲常数10000imp/kwh)扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比1、主要参数测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能计量：正反向有功电能，感性容性无功电能显示：三排LED数码管显示，可视度高通讯：RS485通讯，MODBUS-RTU协议输出：2路电能脉冲输出(脉冲常数10000imp/kwh)扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理2、测量功能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有.功电能、无功电能，并带有通讯接口和电能脉冲输出功能。

采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。

具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能计量：正反向有功电能，感性容性无功电能显示：三排LED数码管显示，可视度高通讯：RS485通讯，MODBUS-RTU协议输出：2路电能脉冲输出(脉冲常数10000imp/kwh)扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能用途：适用于各种进线回路、大容量配出电回路中电参数的完整，可选附加功能：变送输出，继电器报警输出，数字通讯RS485.PDM型多功能电量监测仪表是在消化国内外进口同类产品技术的基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，改产品集电流表，监测仪表，RS485通讯接口将仪表链接到监测中心的计算机网络，是适合我国工矿企业，民用建筑，楼宇自动化等先到供配电系统的一种高性能自动化仪表。

220型力值显示控制仪一、技术指标输入信号0-2.5MV/V 供桥电压5V/100mA测量精度0.1%采样速度10次或80次/秒可设；显示方式单排红色LED显示。

主显示窗显示范围：-9999~29500开关量输入1路开入,短接有效（选配）开关量输出可选3路继电器或OC输出，继电器触点AC 250V/1A ，OC输出驱动100mA/48V 变送输出4-20mA、0-20mA，0-5V,0-10V，12bit精度，驱动负载≤500欧。

通讯485通讯口可执行ModbusRTU协议或主动上传协议（变送通信只能二选一）使用环境环境温度：-20～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC 100～240V，50～60HZ；功耗≤5W结构盘装/柜装，优质塑料外壳，外形尺寸96×48深84mm，开孔尺寸：92×45mm★简单比较输出方式(此为标配方式)功能说明：仪表的3个输出可以设定为大于比较或者小于比较。

当测量值大于上限时输出有效，当测量值小于上限减回滞时输出无效。

当输出设定为小于比较时，测量值小于下限时输出有效，当测量值大于下限加回滞时无效。

★开入启动工作方式（选配）功能说明：此工作方式下，短接仪表3和4端子一秒以内，可以启动第1,2组继电器闭合输出有效，当测量值大于设定值时，继电器断开输出无效，直至下次短接3和4端子输出有效位一个循环，此工作方式常用于单种物料上料停止，液体灌装等配料场合，可使得配套电控更为简单，使用更为便捷高效。

★峰值保持工作方式（选配）功能说明：此工作方式，通过按K3键，可以切换到AXXXX，即峰值测量界面，可以保持最近一次峰值，当下次测量值大于ED-03号参数（此工作方式下为峰值门限值参数）可自动覆盖上次峰值，保持此次峰值。

二、操作说明1. 面板K1键参数修改键：待机状态下，长按此键3秒进入参数修改界面，具体参数设置详见（3.1）K2键校准键：待机状体下，长按此键3秒进入标定界面，具体参数设置详见（4.1）。

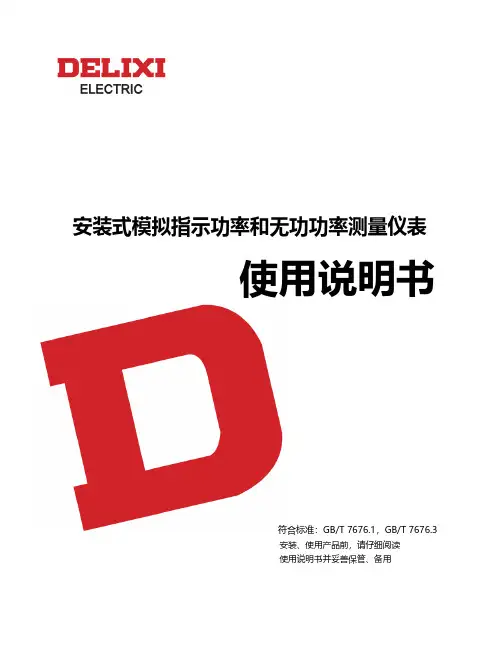

安装式模拟指示功率和无功功率测量仪表使用说明书符合标准：GB/T 7676.1，GB/T 7676.3安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 适用范围适用于交流电路中功率和无功功率的测量。

除单独使用外，主要是为各种交流输、配电系统的高、低压开关柜、电源柜、控制柜做仪表盘配套使用。

2 结构特征产品由磁电系测量机构和测量电路构成。

3 工作原理利用测量电路将被测功率（无功功率）变换成测量机构可接受的直流电流信号，此电流通过可动线圈时产生的磁场与固定永久磁场相互作用产生转动力矩，使可动线圈带动指针偏转，当与游丝的反作用力矩平衡时，指针在标度盘上指示出被测量值。

4 主要技术参数仪表性能符合GB/T 7676.1《直接作用模拟指示电测量仪表及其附件定义和通用要求》、GB/T 7676.3《直接作用模拟指示电测量仪表及其附件功率表和无功功率表的特殊要求》。

4.1 准确度等级: 2.5。

4.2 响应时间: ≤4s。

4.3 量程见附表2、附表3。

4.4 指针偏转角度: 90°。

4.5 工作条件4.5.1 工作温度范围: -5℃～45℃，极限工作范围: -25℃～+55℃。

4.5.2 仪表外壳防护等级: IP51。

4.5.3 耐压试验: 频率50Hz、电压2kV、电流5mA，持续时间1min试验，无击穿、飞弧。

4.5.4 工作位置：标度盘垂直使用。

5 安装与使用5.1 安装与使用前请仔细阅读使用说明书。

5.2 通过夹持件或紧固件将仪表安装在配电柜、配电箱等控制柜体中，安装必须牢固、可靠。

5.3 接线务必按接线原理图正确接线（注意：带*的端子为电流的进线端）。

5.3.1 接线原理见图1～图2。

5.4 通过互感器接入时，接线端应联接在电流互感器或电压互感器的次级，互感器必须与仪表标定的变比相符合并与仪表的准确度等级相匹配。

5.5 仪表在接线时需要用铜线或铜接线片接入，如是多股铜线应将多股铜线端部进行绞绕缠紧搪锡处理后与仪表接线端连接，仪表接线应牢固可靠。

YD2200多功能电力仪表产品简介|Description多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|Applications■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：高亮度LED显示3相测量值直观显示I/O状态显示通讯：MODBUS-RTU通讯协议RS-485接口其它特征：96X96小型尺寸雅达仪表外形尺寸：96*48------开孔尺寸：（91*45）雅达仪表外形尺寸：48*48------开孔尺寸：（45*45）雅达仪表外形尺寸：72*72------开孔尺寸：（67*67）雅达仪表外形尺寸：80*80------开孔尺寸：（76*76）雅达仪表外形尺寸：96*96------开孔尺寸：（91*91）雅达仪表外形尺寸：120*120------开孔尺寸：（111*111）面板安装安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！接线图完整版|Dimensions辅助电源多功能电力仪表Acuvim390具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。
