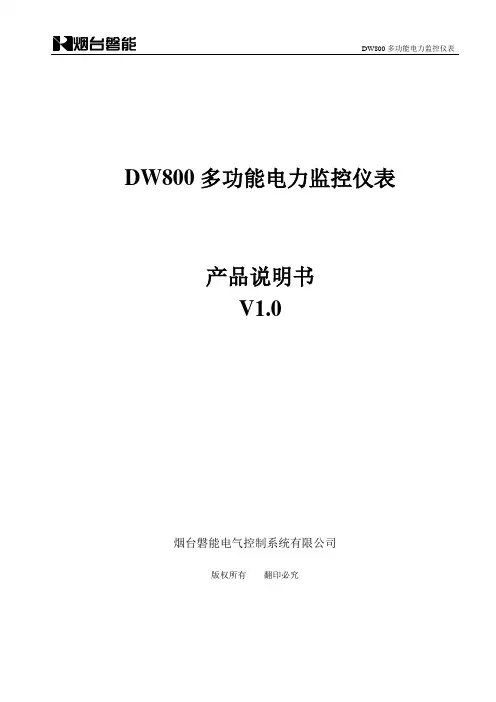

DW800多功能电力监控仪表产品说明书V1.0烟台磐能电气控制系统有限公司版权所有翻印必究目录一、产品概述： (3)1.1测量 31.2选装模块 41.3前面板 41.4控制与事件 51.5技术指标 5二、安装与接线： (6)2.1环境 62.2电源82.3接线图82.4通讯102.5开关量输入112.6继电器输出11三、测量参数 (11)3.1电压113.2电流123.3有功功率123.4无功功率123.5功率因数123.6频率12四、谐波124.1概述124.2电压谐波134.3电流谐波13五、电度及复费率统计 (13)5.1概述135.2有功电度145.3无功电度145.4复费率电度14六、事件记录 (14)6.1概述146.2事件类型146.3事件发生时间156.4事件格式15七、控制系统 (15)7.1概述157.2自控方式15八、显示操作 (17)8.1概括178.2按键功能188.3数据查询188.4就地配置23九、通讯329.1通讯介质329.2通讯协议329.3通讯参数32一、产品概述：DW800多功能电力监控仪表是一种功能强大﹑安全可靠的测控装置，可广泛应用于电力系统、环境监控、低压配电等自动化领域。
它实现了如下的功能：◇实时参数测量◇电度计量◇谐波分析◇事件记录◇控制系统◇复费率统计◇需量统计◇MODBUS通讯◇DI/DO◇模拟通道输出1.1测量DW800多功能电力监控仪表提供全方位的测量功能，可以充分满足低压或者高压三相电力网络中电气监控的要求。
仪表提供的测量如下表所示：参数量显示瞬态有效值电压相电压和线电压一次侧值二次侧值电流单相一次侧值二次侧值有功功率单相和总和一次侧值二次侧值无功功率单相和总和一次侧值二次侧值视在功率单相和总和一次侧值二次侧值功率因数单相和总线一次侧值一次侧值频率一次侧值一次侧值电度有功电度输入和输出一次侧值一次侧值无功电度感性和容性一次侧值一次侧值谐波电压3到37奇次分量百分比百分比电流3到37奇次分量百分比百分比需量电流相一次侧值二次侧值有功总值一次侧值二次侧值无功总值一次侧值二次侧值1.2选装模块DW800多功能电力监控仪表可以随时现场装配选项各种模块功能。

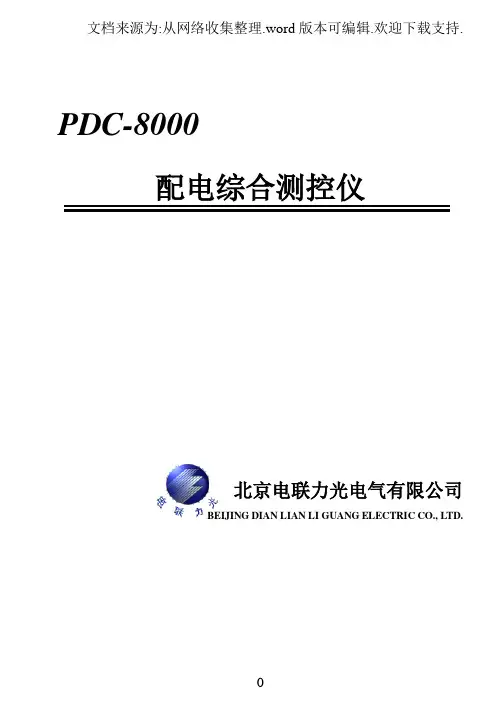

PDC-8000配电综合测控仪北京电联力光电气有限公司BEIJING DIAN LIAN LI GUANG ELECTRIC CO., LTD.目录一．产品概述 (2)二．基本功能 (2)三．工作条件 (4)四．技术参数 (4)五．设备通讯 (5)六．接线图示 (7)七．基本操作......................................................８八．安装尺寸 (23)九．使用须知 (23)一．产品概述PDC-8000型配电综合测控仪，采用交流采样，现场监测电力系统的各种运行参数，并进行实时跟踪控制，使系统处于最佳运行状态。
本测控仪是集数据采集、通讯、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流50Hz、0.4kV 低压配电系统的监测分析及无功补偿控制。
PDC-8000型配电综合测控仪，具有各种限值参数设置、硬件闭锁及多项保护功能，设置参数永久可靠保存，动态存储两个月的系统运行数据。
整机的人机界面采用128×64带背光的液晶显示器，宽温型显示，其显示信息量大，界面友好，易于操作。
PDC-8000型配电综合测控仪，以高性能的数字信号处理器为控制核心，采用高性能的稳压电源，依据先进的控制理论设计而成。
该测控仪具有性能稳定、功能强大、控制准确、工作可靠、精度高、功耗小、温升低、寿命长、结构精巧、显示完美、操作灵活、安装简单等一系列特点，是目前用于电力系统监控设备中理想的高新技术产品。
二．基本功能1．数据采集·三相电压//电流//功率因数·日电压//电流最大、最小值·有功功率//无功功率·停电时刻//来电时刻·有功电能//无功电能·累计停电时间·谐波电压//谐波电流·电压超上、下限、缺相时间·频率·日谐波电压//谐波电流最大值·各报警事件的时刻记录·数据存储量为65天2. 数据通讯·具有RS232/RS485/红外通讯接口，通讯方式可采用现场采集或远程采集。
PMW2200A变电站多功能电力仪表参数南京斯沃PMW2200A变电站多功能电力仪表发展前景在二十世纪很长的一段时期内，感应式电能表发展方向主要是在缩小体积和改善工作性能方面。
二十世纪初，感应式电能表就得到了飞速发展。
1905年出现了增加非工作磁路改进90°的方法，使电能表的各项参数有了很大提高。
而后，随着一些性能较好的高导磁材料的出现，大大地减轻了电能表的重量并缩小了其体积，每只表的质量降到了1.5～2kg，而且降低了其功率消耗。
从三十年代开始，电能表采用铬钢、铝镍合金代替原来的钨铜，并通过降低电能表转盘的转速来降低其损耗，同时改善了电能表的负荷特性。
当时，国外的感应式电能表的过负荷能力达到600％以上，而且采用双宝石轴承和磁力轴承，使电能表寿命长达15～30年。
感应式电能表的突出优点就是结构简单、操作、维修方便、造价低廉，但是它也存在的许多缺点，如：准确度低、适用频率窄、功能单一等等。
至此，感应式电能表在电能计量中已经得到了广泛的应用。
PMW2200A功能模式>电能脉冲本装置提供有功、无功电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。
集电极开路的光耦继电器的电能脉冲（电阻信号）实现有功电能（吸收）和无功电能（感性）远传，采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲数来实现电能累积计量。
另外此输出方式还是电能的精度检验的方式（*计量规程：标准表的脉冲误差比较方法）。
1）．电气特性：集电极开路电压VCC≤48V、Iz≤50mA 。
2）．脉冲常数：根据不同的额定电压和电流配置如下>数字通讯同我公司其它系列仪表一样，96型表提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。
在一条线路上可以同时并联多达32个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的双绞线，线径不小于0.5mm。
