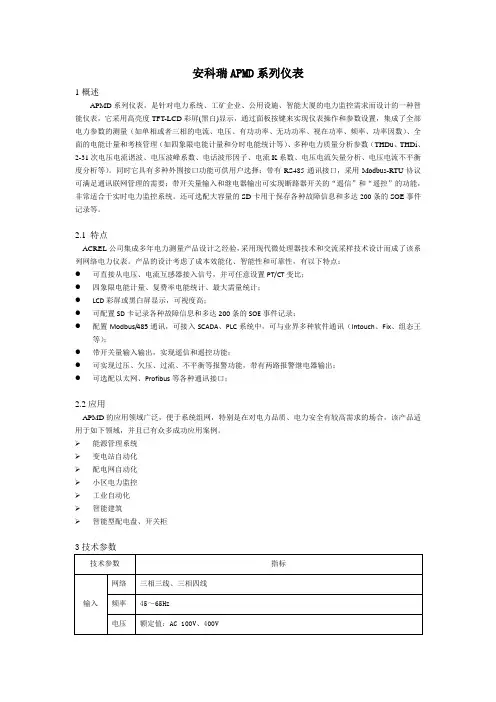

安科瑞APMD系列仪表1概述APMD系列仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的一种智能仪表，它采用高亮度TFT-LCD彩屏(黑白)显示，通过面板按键来实现仪表操作和参数设置，集成了全部电力参数的测量（如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数）、全面的电能计量和考核管理（如四象限电能计量和分时电能统计等）、多种电力质量分析参数（THDu、THDi、2-31次电压电流谐波、电压波峰系数、电话波形因子、电流K系数、电压电流矢量分析、电压电流不平衡度分析等）。
同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用Modbus-RTU协议可满足通讯联网管理的需要；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，非常适合于实时电力监控系统。
还可选配大容量的SD卡用于保存各种故障信息和多达200条的SOE事件记录等。
2.1 特点ACREL公司集成多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了该系列网络电力仪表。
产品的设计考虑了成本效能化、智能性和可靠性，有以下特点：●可直接从电压、电流互感器接入信号，并可任意设置PT/CT变比；●四象限电能计量、复费率电能统计、最大需量统计；●LCD彩屏或黑白屏显示，可视度高；●可配置SD卡记录各种故障信息和多达200条的SOE事件记录；●配置Modbus/485通讯，可接入SCADA、PLC系统中，可与业界多种软件通讯（Intouch、Fix、组态王等）；●带开关量输入输出，实现遥信和遥控功能；●可实现过压、欠压、过流、不平衡等报警功能，带有两路报警继电器输出；●可选配以太网、Profibus等各种通讯接口；2.2应用APMD的应用领域广泛，便于系统组网，特别是在对电力品质、电力安全有较高需求的场合，该产品适用于如下领域，并且已有众多成功应用案例。
能源管理系统变电站自动化配电网自动化小区电力监控工业自动化智能建筑智能型配电盘、开关柜3技术参数4产品规格 4.1APMD5系列4.2 APMD7系列面框(mm)：120×120 开孔(mm)：114×1145接线端子● APMD5主体仪表● APMD7 主体仪表选配模块。
F-MPM200多功能电力仪表使用说明书文档版本密级V1.1.2产品名称：F-MPM200共51页F-MPM200多功能电力仪表使用说明书此说明书适用于下列型号产品：型号产品类别Add：厦门市集美区软件园三期诚毅大街370号A06栋11层客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址文档修订记录日期版本说明作者2020-05-12V1.0.0初始版本HXF 2020-06-05V1.1.0更新版本陈佩云2020-08-10V1.1.1更新通讯协议陈佩云2020-08-11V1.1.2更新标题陈佩云著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
注：不同型号配件和接口可能存在差异，具体以实物为准。
安全和注意事项危险和警告！本设备只能由专业人士进行安装。
对于因不遵守本手册中的说明而引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险●设备只能由取得资格的工作人员才能进行安装和维护。
●对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
●要用一个合适的电压检测设备来确认电压已切断。
●在将设备通电前，应将所有的机械部件，门和盖子恢复复位。
●设备在使用中应提供带正确的额定电压。
不采取这些预防措施可能造成设备损坏或人员受伤。
目录第一章产品简介 (3)1.1产品概述 (3)1.2产品特点 (3)1.3工作原理 (4)第二章技术指标 (5)2.1测量与计量功能 (5)2.2工作电压输入与功耗 (6)2.3物理特性 (6)2.4环境要求 (6)2.5蜂窝网络（选配） (6)2.6扩展模块 (7)2.7全显图 (7)2.8控制与事件 (8)第三章功能描述 (8)3.1测量参数 (8)3.1.1电压 (8)3.1.2电流 (9)3.1.3有功功率 (9)3.1.4无功功率 (9)3.1.5视在功率 (9)3.1.6功率因素 (9)3.1.7频率 (10)3.1.8需量统计 (10)3.2电能质量 (11)3.2.1概述 (11)3.2.2谐波总畸变率 (11)3.2.3谐波电压含有率 (12)3.2.4谐波电流含有率 (12)3.2.5电压波峰系数 (12)3.2.6电流K系数 (12)3.2.7谐波电压有效值 (12)3.2.8谐波电流有效值 (12)3.2.9谐波总有功功率有效值 (13)3.2.10谐波电能 (13)3.2.11频率偏差 (13)3.2.12电压偏差 (13)3.2.13电压不平衡率 (13)3.3电能及复费率统计 (14)3.3.1概述 (14)3.3.2有功电能 (14)3.3.3无功电能 (14)3.3.4复费率电能 (14)3.3.5历史电能 (15)3.4记录 (15)3.4.1概述 (15)3.4.2SOE事件记录 (16)3.4.3频率偏差记录 (16)3.4.4电压偏差记录 (16)3.4.6需量最值记录 (17)3.4.7实时量最值记录 (17)3.5定值系统 (17)3.5.1概述 (17)3.5.2定值分析 (17)3.5.2.1定值判断类型 (17)3.5.2.2定值对象类型 (17)3.5.2.3定值动作条件 (18)3.5.2.4定值动作时间 (18)3.5.2.5告警输出 (18)3.5.2.6举例 (18)第四章显示操作 (18)4.1显示概述 (18)4.2按键功能 (19)4.3数据查询 (19)4.3.1上电显示界面 (21)4.3.2电压类显示界面 (21)4.3.3电流类显示界面 (22)4.3.4频率类显示界面 (22)4.3.5功率类显示界面 (23)4.3.6电能类显示界面 (24)4.3.7电能质量类显示界面 (25)4.3.8需量类显示界面 (27)4.3.9模拟量输入类显示界面 (28)4.3.10设置类显示界面 (29)4.3.10.1仪表基本设置显示界面 (30)4.3.10.2通讯设置显示界面 (32)4.3.10.3清除设置显示界面 (33)4.3.10.4继电器设置显示界面 (34)4.3.10.5模拟量输出设置显示界面 (36)4.3.10.6偏差限值设置显示界面 (36)4.3.10.7错误记录显示界面 (37)4.3.10.8模拟量输入设置显示界面 (38)4.4就地编程 (38)4.4.1设置参数的查看 (38)4.4.2设置参数的修改 (38)第五章结构、安装与接口定义 (40)5.1装箱清单 (40)5.2安装与接线定义 (40)订购信息 (42)第一章产品简介1.1产品概述F-MPM200多功能电力仪表是针对电力系统、工矿企业、公用设施，电力智能监控等需求而设计的一款产品。

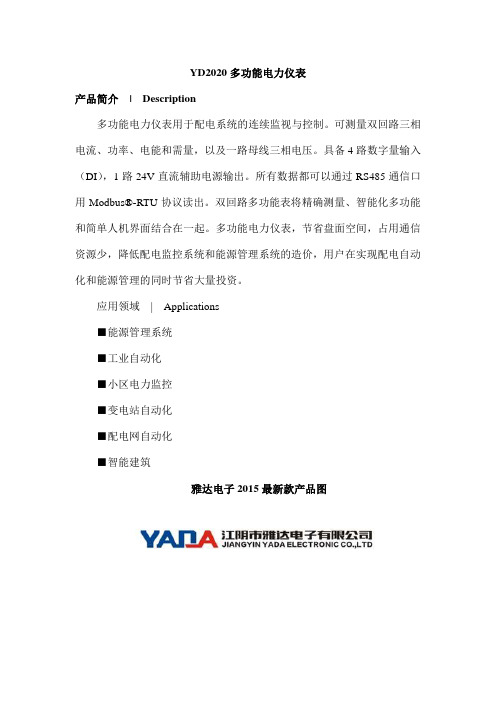

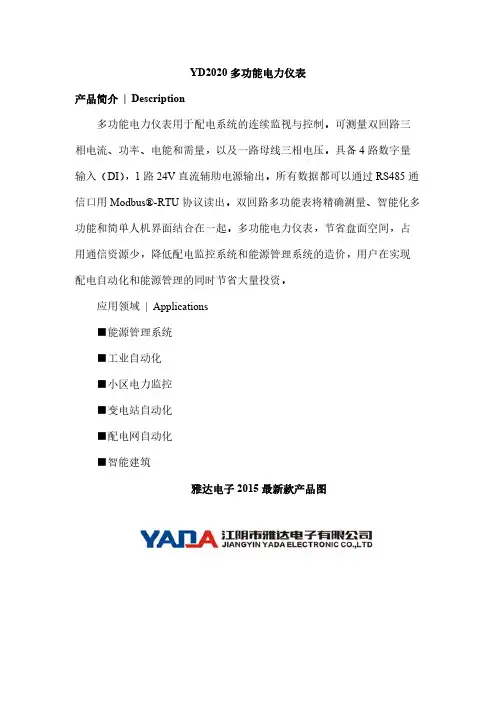

YD2020多功能电力仪表产品简介|Description多功能电力仪表用于配电系统的连续监视与控制。
可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。
具备4路数字量输入（DI），1路24V直流辅助电源输出。
所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。
双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。
多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。
应用领域|Applications■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图高亮度LED显示3相测量值直观显示I/O状态显示通讯：MODBUS-RTU通讯协议RS-485接口其它特征：96X96小型尺寸雅达仪表外形尺寸：96*48------开孔尺寸：（91*45）雅达仪表外形尺寸：48*48------开孔尺寸：（45*45）雅达仪表外形尺寸：72*72------开孔尺寸：（67*67）雅达仪表外形尺寸：80*80------开孔尺寸：（76*76）雅达仪表外形尺寸：96*96------开孔尺寸：（91*91）雅达仪表外形尺寸：120*120------开孔尺寸：（111*111）面板安装安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2).取出仪表，松开定位螺丝，取下固定夹。
3).将仪表安装插入配电柜的仪表孔中。
4).插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源请按仪表外壳接线图正确接线！接线图完整版|Dimensions辅助电源多功能电力仪表Acuvim390具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

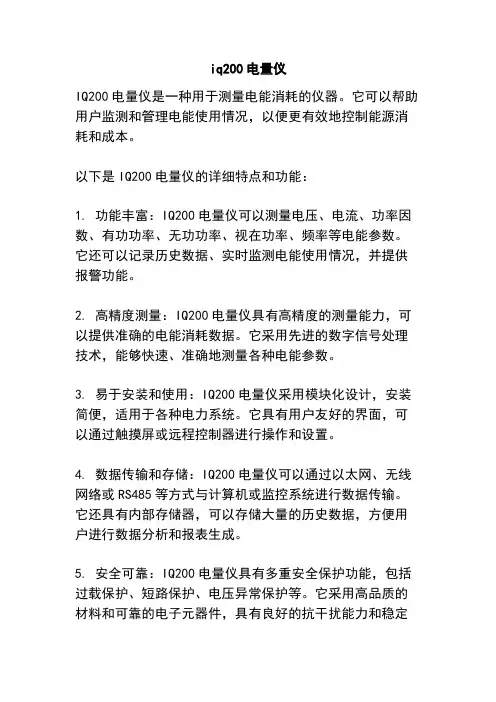

iq200电量仪
IQ200电量仪是一种用于测量电能消耗的仪器。
它可以帮助用户监测和管理电能使用情况，以便更有效地控制能源消耗和成本。
以下是IQ200电量仪的详细特点和功能：
1. 功能丰富：IQ200电量仪可以测量电压、电流、功率因数、有功功率、无功功率、视在功率、频率等电能参数。
它还可以记录历史数据、实时监测电能使用情况，并提供报警功能。
2. 高精度测量：IQ200电量仪具有高精度的测量能力，可以提供准确的电能消耗数据。
它采用先进的数字信号处理技术，能够快速、准确地测量各种电能参数。
3. 易于安装和使用：IQ200电量仪采用模块化设计，安装简便，适用于各种电力系统。
它具有用户友好的界面，可以通过触摸屏或远程控制器进行操作和设置。
4. 数据传输和存储：IQ200电量仪可以通过以太网、无线网络或RS485等方式与计算机或监控系统进行数据传输。
它还具有内部存储器，可以存储大量的历史数据，方便用户进行数据分析和报表生成。
5. 安全可靠：IQ200电量仪具有多重安全保护功能，包括过载保护、短路保护、电压异常保护等。
它采用高品质的材料和可靠的电子元器件，具有良好的抗干扰能力和稳定
性。
总之，IQ200电量仪是一种功能强大、精确可靠的电能测量仪器，可以帮助用户实时监测和管理电能消耗，提高能源利用效率。
它在工业、商业和家庭等各个领域都有广泛的应用。

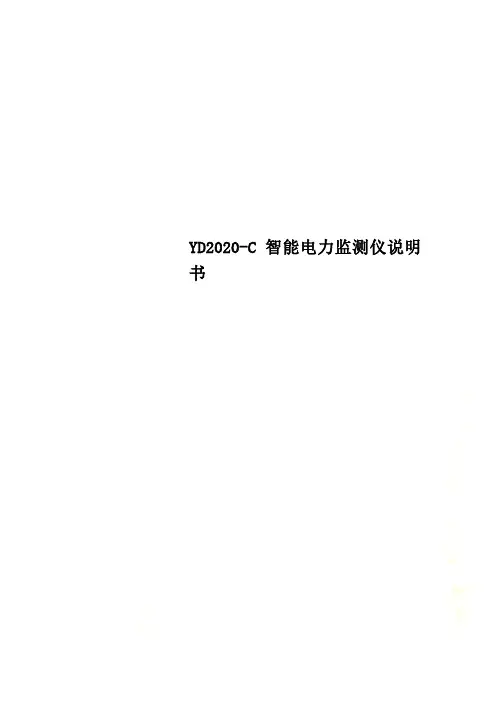

YD2020-C智能电力监测仪说明书一. 概述YD2020-C智能电力监测仪(以下简称：YD2020-C)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按线性关系转换为规格化的数字量。
它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。
其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。
YD2020-C可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
二. 功能♦测量功能多YD2020-C功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。
测量功能包括：一条三相四线制回路或其它任何线制的全部相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF)，频率(F)及零序电流(I0)的功能。
♦中、英文显示第0页共61页YD2020-C采用LCD大屏幕液晶显示，中、英文两套界面可转换，非常适合中国国情。
显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。
同时可显示多达4个参数，并能通过手动或自动设定，按顺序读出超过30个参数。
♦标准规约、轻松组网YD2020-C为了满足未来测量仪表的环境，备有RS-485串行口(或RS-232)，允许连接开放式结构的局域网络。
应用Modbus 通讯规约，在PC 或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
♦自动稳零具有自动校准零点，克服零点随时间和温度的漂移。
实现所有参数的零点免调，提高了仪表的整体测量精度，提高了系统的整体稳定性，简化了校准流程。
♦极宽的动态输入范围YD2020-C采用量程自动切换技术，提供5～120V/600V的电压输入量程，0～1A/5A电流输入量程，能自动适用于各种测量系统，无需任何硬件和软件的调整。

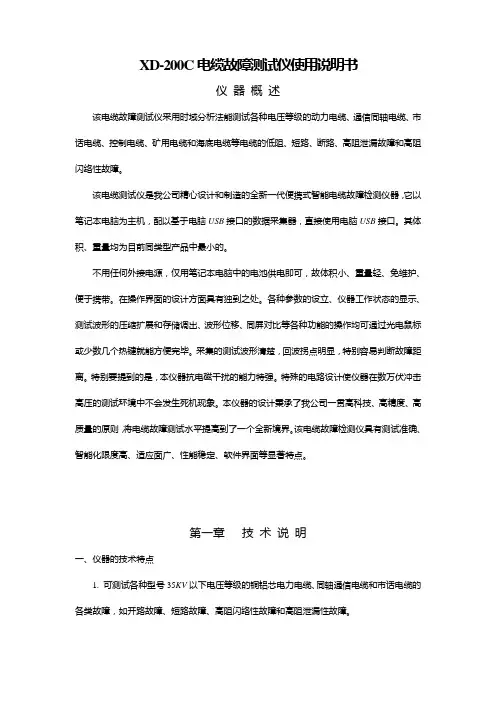

XD-200C电缆故障测试仪使用说明书仪器概述该电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
该电缆测试仪是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器，它以笔记本电脑为主机，配以基于电脑USB接口的数据采集器，直接使用电脑USB接口。
其体积、重量均为目前同类型产品中最小的。
不用任何外接电源，仅用笔记本电脑中的电池供电即可，故体积小、重量轻、免维护、便于携带。
在操作界面的设计方面具有独到之处。
各种参数的设立、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过光电鼠标或少数几个热键就能方便完毕。
采集的测试波形清楚，回波拐点明显，特别容易判断故障距离。
特别要提到的是，本仪器抗电磁干扰的能力特强。
特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。
本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则，将电缆故障测试水平提高到了一个全新境界。
该电缆故障检测仪具有测试准确、智能化限度高、适应面广、性能稳定、软件界面等显著特点。
第一章技术说明一、仪器的技术特点1. 可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2. 具有多种测试方法，如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。
3. 由于笔记本电脑是电池供电，而数据采集器使用的是电脑的电源，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
4. 前置采样测量单元采用先进的信号解决技术，全汉化大屏幕显示，测试波形特性清楚易辩，使得电缆故障分析更容易掌握。
5. 采用基于Windows平台的软件，更具人性化设计，操作简便。
简介
多功能电力仪表用于配电系统的连续监视与控制。
可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。
具备4路数字量输入（DI），1路24V直流辅助电源输出。
所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。
双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。
多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。
雅达电子2015最新款产品图
应用领域|JingYinYaDa
■能源管理系统
■工业自动化
■小区电力监控
■变电站自动化
■配电网自动化
■智能建筑
面板显示：
1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2).取出仪表，松开定位螺丝，取下固定夹。
3).将仪表安装插入配电柜的仪表孔中。
4).插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源请按仪表外壳接线图正确接线！
产品名称仪表接线图数显表说明书仪表开孔尺寸
多功能测控仪表仪表接线图数显表说明书开孔：91*91
智能电力监控仪表仪表接线图数显表说明书开孔：76*76
综合电力监控仪仪表接线图数显表说明书开孔：67*67
三相网络电力仪表仪表接线图数显表说明书开孔：45*45
三相网络电力仪表仪表接线图数显表说明书开孔：91*45
多功能谐波表仪表接线图数显表说明书开孔：111*111
三相智能数字仪表仪表接线图数显表说明书
江阴雅达电子单相智能数字仪表仪表接线图数显表说明书
输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
安装方法
辅助电源
江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。
A．采用交流电源建议在火线一侧安装1A的保险丝。
B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
接线图完整版|Dimensions
说明：A。
电压输入：输入电压应不高于产品的额定输入电压(100V 或400V)，否则应考虑使用PT，在电压输入端须安装1A保险丝。
B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。
如果使用的CT上连有其它仪表，接线应采用串接方式，去
除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。
建议使用接线排，不要直接接CT，以便于拆装。
C。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！！(功率和电能)
D。
仪表输入网络的配置根据系统的CT个数决定，在2个CT 的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。
仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。
其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量显示的为相电压。
备注：如需更详细资料请与我们联系(江阴市雅达电子有限公司)，我们会第一时间为您讲解!。
