wifi贴片陶瓷天线应用指南(2011)

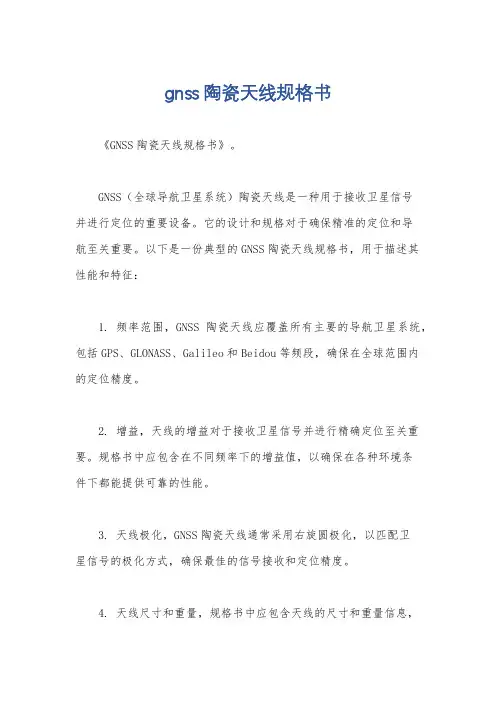

gnss陶瓷天线规格书
《GNSS陶瓷天线规格书》。

GNSS（全球导航卫星系统）陶瓷天线是一种用于接收卫星信号
并进行定位的重要设备。

它的设计和规格对于确保精准的定位和导
航至关重要。

以下是一份典型的GNSS陶瓷天线规格书，用于描述其
性能和特征：
1. 频率范围，GNSS陶瓷天线应覆盖所有主要的导航卫星系统，包括GPS、GLONASS、Galileo和Beidou等频段，确保在全球范围内
的定位精度。

2. 增益，天线的增益对于接收卫星信号并进行精确定位至关重要。

规格书中应包含在不同频率下的增益值，以确保在各种环境条
件下都能提供可靠的性能。

3. 天线极化，GNSS陶瓷天线通常采用右旋圆极化，以匹配卫
星信号的极化方式，确保最佳的信号接收和定位精度。

4. 天线尺寸和重量，规格书中应包含天线的尺寸和重量信息，
以便在设计和集成时考虑到空间和重量限制。

5. 工作温度范围，天线应具有广泛的工作温度范围，以适应各种环境条件下的使用，包括极端温度和湿度等。

6. 防水防尘等级，GNSS陶瓷天线通常需要具备一定的防水和防尘等级，以确保在户外恶劣条件下的可靠性和稳定性。

7. 安装方式，规格书中应包含天线的安装方式和要求，以确保在安装和集成过程中的正确操作。

8. 电气特性，包括阻抗匹配、驻波比、极化交叉极化等电气特性的规格应在规格书中得到详细描述。

GNSS陶瓷天线规格书的编写和遵循对于确保设备的性能和质量至关重要。

只有在严格遵守规格书中的要求和标准的情况下，才能保证GNSS陶瓷天线在各种应用场景下都能提供可靠的定位和导航功能。

wifi模块的参数WiFi模块通常具有许多参数，下面我将介绍一些常见的参数及其功能。

1.类型：常见的WiFi模块类型包括标准（如802.11b/g/n/ac）和低功耗类型（如WiFi BLE）。

标准类型用于传输大量数据，而低功耗类型适用于需要长时间待机的应用。

2.频率：WiFi模块可以工作在2.4GHz和5GHz两种频率上。

2.4GHz适用于长距离传输，但在拥挤的环境中可能存在干扰。

5GHz频率具有更高的速度和较少的干扰，但传输距离相对较短。

3.速率：WiFi模块的速率指的是数据传输的速度。

常见的速率有11Mbps、54Mbps、300Mbps和600Mbps等。

速率越高，传输的数据量越大。

4.功率：WiFi模块的功率表示其发送信号的强度。

功率越高，信号范围越远，但同时也会消耗更多的电力。

5.安全性：WiFi模块通常具有不同的安全认证机制，如WEP、WPA和WPA2等。

这些机制可以提供加密和身份验证功能，保护网络免受未经授权的访问。

6.接口：WiFi模块通常提供不同类型的接口，例如UART、SPI和I2C等。

这些接口可以用于与主控芯片或其他外设进行通信。

7.天线：WiFi模块通常配备天线，用于发送和接收信号。

天线的类型包括片状天线、陶瓷天线和外置天线等。

天线的选择取决于应用环境和设备设计要求。

8.尺寸：WiFi模块的尺寸通常以PCB尺寸表示，例如15mm x15mm或25mm x 25mm。

模块的尺寸会影响其在设备中的布局和集成难度。

9.距离：WiFi模块的传输距离与功率、天线和环境等因素有关。

通常，WiFi模块可以在几十米的范围内实现数据传输。

10.兼容性：WiFi模块通常与其他设备和网络兼容，可以与路由器、手机、计算机和其他IoT设备等进行通信。

11.稳定性：WiFi模块的稳定性是指其在各种环境条件下的工作性能。

这包括信号干扰、温度变化和电磁辐射等因素的影响。

12.芯片供应商：WiFi模块的芯片供应商通常是一个重要的考虑因素。

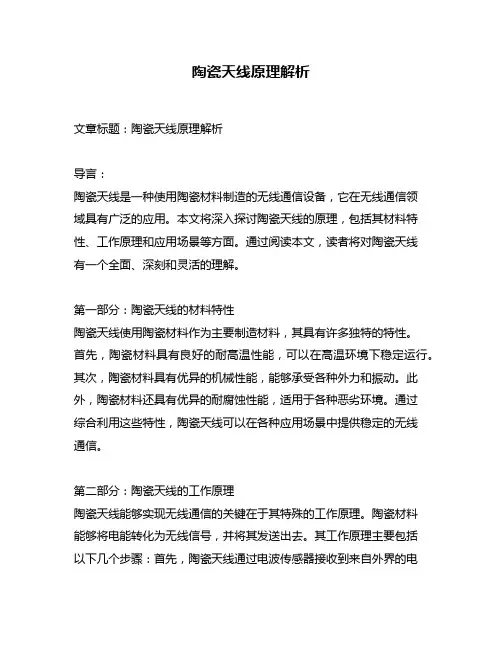

陶瓷天线原理解析文章标题：陶瓷天线原理解析导言：陶瓷天线是一种使用陶瓷材料制造的无线通信设备，它在无线通信领域具有广泛的应用。

本文将深入探讨陶瓷天线的原理，包括其材料特性、工作原理和应用场景等方面。

通过阅读本文，读者将对陶瓷天线有一个全面、深刻和灵活的理解。

第一部分：陶瓷天线的材料特性陶瓷天线使用陶瓷材料作为主要制造材料，其具有许多独特的特性。

首先，陶瓷材料具有良好的耐高温性能，可以在高温环境下稳定运行。

其次，陶瓷材料具有优异的机械性能，能够承受各种外力和振动。

此外，陶瓷材料还具有优异的耐腐蚀性能，适用于各种恶劣环境。

通过综合利用这些特性，陶瓷天线可以在各种应用场景中提供稳定的无线通信。

第二部分：陶瓷天线的工作原理陶瓷天线能够实现无线通信的关键在于其特殊的工作原理。

陶瓷材料能够将电能转化为无线信号，并将其发送出去。

其工作原理主要包括以下几个步骤：首先，陶瓷天线通过电波传感器接收到来自外界的电信号。

然后，电信号经过陶瓷材料的内部转换过程，在一定的条件下产生无线信号。

最后，无线信号通过陶瓷天线的发射器传输到目标设备或区域。

第三部分：陶瓷天线的应用场景陶瓷天线具有广泛的应用场景。

首先，它可以用于移动通信领域，如手机、平板电脑等设备的天线。

其次，陶瓷天线还可以应用于航空航天领域，用于飞机、卫星等无线通信设备。

此外，陶瓷天线还可以应用于医疗设备、无人驾驶等领域。

在这些不同的应用场景中，陶瓷天线都能够提供稳定、高效的无线通信服务。

总结与回顾：通过本文的阐述，我们对陶瓷天线的原理有了一个较为全面和深入的了解。

陶瓷天线的材料特性和工作原理使其成为无线通信领域的重要设备。

无论是在移动通信、航空航天还是其他领域，陶瓷天线都能够提供高质量、可靠的无线通信服务。

希望通过本文的阅读，读者对陶瓷天线有了更深入的认识，并能够在实际应用中灵活运用相关原理和技术。

对陶瓷天线的观点和理解：陶瓷天线作为无线通信设备的一种，其材料特性和工作原理使其在各个领域中都能够发挥重要的作用。

PCB大小: 33mm x7mm 空区大小: 5.5mm x 4.5mm
调频用元件
推荐使用π型匹配，调试天线的阻抗和频率
1：天线摆放注意事项(单极天线)
天线的頂部、底部、前方都净空区，不能有金属，这样天线的辐射 效率和损耗才能达到最佳的效果。
顶部方向(A)
(A)
底部方向(B)
前方(C)
陶瓷天线
(C) M
(B)
1：陶瓷天线应该放在线路板的边缘，并在板边角落位置。 2：有较大的金属元件需要放在天线的周围时候，金属元件离天线 的的距离至少保存3mm以上，包括USB充点口 铜柱 麦克风 电池
2：天线摆放注意事項(双极
Side Vie w
箭頭向外方向 禁止任何金属
1：有较大的金属需要摆放在天线周围时（按键或者咪头）尽量不要进入到净空区里面，离天线的距离保持在 3mm以上，上下的距离保持在3-5mm以上，包括充电铜柱，触摸铜箔，电池，金属饰物。 2：双极天线建议使用在长条的板子，或者水滴形板子上，摆放的位置越接近中间越好，有些看实际的板框来 确定天线的具体走向和设计，天线尽量在中间，天线两侧的地比较完整，天线的效果相对来说会比较好，不容 易出现死角。
以下图来看当入耳式蓝芽耳机以这种方式配戴时， 天线于PCB上的位置选择有以下两种较佳。
B位置优于A位置，以上图中的红色线为地，天线到地的距离2-2.5mm左右，线宽可以根据匹配料焊盘的宽度来 确定走线的大小。
若是是共板设计的，天线的摆放在中间，左右对称出现，因为现在的耳机多采有不分主从设计，故两边的耳机 天线的需要匹配。两边的天线的尽量采取大颗的天线，尽量远离人体，天线可以有效的辐射。

⼀⽂看懂PCB天线、FPC天线、LDS天线的特性物联⽹、智能硬件产品，要联⽹传输数据，都需要有天线。

空间越⼩、频段越多，天线设计越复杂。

外置天线⼀般都是标准品，买频段合适的，⽆需调试，即插即⽤。

例如快递柜、售货机这些，普遍使⽤磁吸的外置天线，吸在铁⽪外壳上即可。

这些天线不能放在铁⽪柜⾥⾯，⾦属会屏蔽天线信号，所以只能放在外⾯。

好处是使⽤⽅便、价格便宜，坏处是不能⽤在⼩尺⼨产品上。

天线的长度⼤约是电磁波波长的1/4，所以信号频率越低，天线的长度越长。

因此100MHz左右的FM收⾳机需要长杆天线，400MHz左右的对讲机，也需要⽤外置长杆天线。

物联⽹常⽤的433MHz的⽆线串⼝，通常也⽤外置天线。

天线做的更短，如1/8波长或1/16波长，也能⽤，只是效率会下降。

某些设备会采⽤“短天线+LNA”的⽅式，也能达到长天线的接收效果。

但是短天线要达到长天线的发射效果，就需要提升发射功率了，因此对讲机需要发射信号，都是长的外置天线，⽽FM收⾳机只收不发，有内置接收天线。

例如2G(900MHz)、4G(700-2600MHz)、WIFI和蓝⽛(2.4GHz)、GPS(1.5GHz)，这些常⽤的物联⽹通信⽅式，可以做内置天线。

对于⼿持机、穿戴设计、智能家居等⼩尺⼨产品，很少使⽤外置天线，普遍采⽤内置天线。

集成度⾼，产品外观更美观，性能⽐外置天线略弱⼀点。

内置天线主要有:陶瓷天线、PCB天线、FPC/钢⽚天线、LDS天线陶瓷天线陶瓷天线，在物联⽹产品中⽤的最多的，就是GPS天线和蓝⽛天线了。

优点是:占⽤空间很⼩、性能⽐较好。

缺点是:很难做到多频段，因此难以应⽤在4G类产品中。

对电路板净空要求⽐较⾼，不适⽤于特别紧凑的产品。

GPS、蓝⽛和GSM陶瓷天线PCB天线上⾯讲了，天线就是⼀根特定长度的导线。

这根线也可以画在PCB板上，这就是PCB 天线。

PCB天线⼤量应⽤于蓝⽛模块、WIFI模块、ZIGBEE模块等单⼀频段的模块电路板上。

毕业论文-WIFI天线设计齐齐哈尔大学无线通信(论文)题目 WIFI天线设计专业班级通信工程 084 班学生姓名李敏代兴利陈树家学号 2008132111 2008132117 2008132003指导教师赵岩2011年12月20日I齐齐哈尔大学无线通信摘要在无线网络迅速发展的今天，天线的地位及其应用被人们日益重视。

本文系统的介绍WIFI天线制作方法，理论分析依据，及其制作过程中的技术要求。

本文具体内容包涵WIFI知识， WIFI是种短程无线传输技术。

具体理论分析计算制作WIFI天线形状、尺寸大小及其选用材料，具体制作WIFI天线的过程。

及其测试WIFI天线性能，对比系统自带天线。

包涵制作心得及其制作技巧，此天线原理简单，制作成功率高，是各位无线网络DIY爱好者初级制作首选。

关键词:WIFI天线;无线网络;WIFI天线制作I齐齐哈尔大学无线通信ABSTRACTIn today's rapid development of wireless networks, antenna and its applications is increasing attention on the status of. Method for making this system to introduce WIFI antenna, theoretical analysis based on, and in the process of making technology requirements.Knowledge of specific content in this article include WIFI, WIFI is kind of short range wireless transmission technology. Analysis and calculation of specific theories make WIFI antenna selection of shapes, sizes and materials, the concrete process of making WIFI antenna. And testing WIFI antenna performance, contrast with antenna system. Excuse making experience and production skills, this antenna simple in principle, make a highly successful, are you DIY enthusiasts primary production preferred wireless network.Key words:WIFI antenna; wireless signal; WIFI antenna manufacture II齐齐哈尔大学无线通信目录摘要 ..................................................................... (I)ABSTRACT ........................................................... ...................................................... II 目录 ..................................................................... ................................................... III 第1章引言 .............................................................................................................. 1 第2章概述 ..................................................................... . (2)2.1 WIFI相关简述 ..................................................................... . (2)2.2 WIFI组建方法 ..................................................................... . (4)2.3 WIFI目前的应用 ..................................................................... (5)2.4 WIFI天线制作与测试材料及工具 (6)2.5 本设计方案思路 ..................................................................... (6)2.6 主要技术指标...................................................................... ...................... 7 第3章理论分析 ..................................................................... . (9)3.1 分析天线形状...................................................................... .. (9)3.2 天线尺寸设计...................................................................... ..................... 10 3.3 罐头盒大小设计 ..................................................................... ........................... 11 3.4 导波线路分析...................................................................... .............................. 13 第4章制作与调试 ..................................................................... (15)4.1 整体实物制作...................................................................... (15)4.2 WIFI天线调试 ..................................................................... .. (21)第5章性能测试与对比 ..................................................................... (22)5.1 系统自带天线与WIFI天线性能对比 (22)第6章制作心得 ..................................................................... ................................... 26 第7章结论 ..................................................................... .. (27)III齐齐哈尔大学无线通信第1章引言WIFI全称Wireless Fidelity，又称802.11b标准，是IEEE定义的一个无线网络通信的工业标准(IEEE802.11)。

陶瓷天线和PCB天线以及IPEX天线有哪些区别？陶瓷天线是一种适合于蓝牙装置使用的小型化天线。

陶瓷天线又分为块状陶瓷天线和多层陶瓷天线。

块状天线是使用高温将整块陶瓷体一次烧结完成后再将天线的金属部分印在陶瓷块的表面上。

而多层天线烧制采用低温共烧的方式讲多层陶瓷迭压对位后再以高温烧结，所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上，如此一来可以有效缩小天线尺寸，并能达到隐藏天线目的。

由于陶瓷本身介电常数比pcb电路板的要高，所以使用陶瓷天线能有效缩小天线尺寸。

PCB天线是指无线接收和发射用的PCB上的部分。

发射时，它把发射机的高频电流转换为空间电磁波；接收时，它又把从空间获取的电磁波变换成高频电流输入接收机。

它的优点是：空间占用较少，成本低廉，不需单独组装天线，不易触碰损坏，整机组装方便，但有代价---牺牲性能。

缺点是：单个天线场型很难做到圆整，插损高，效率相对低下，容易遭到主板上的干扰。

IPEX天线是一种作为射频电路和天线的接口，被广泛应用于无线局域网（WLAN）相关产品单板上。

它的优点是：场型能控制更好，插损低，信号的方向指向性好，效率高，抗干扰能力强，能减少受到主板上的干扰，而且不用太多的调试匹配，作为终端制造者，只需要外面接一个IPEX的天线即可；当然也有弊端：成本叫高，组装起来比较麻烦。

深圳云里物里科技股份有限公司(股票代码：872374)是一家专业的物联网（IOT）解决方案供应商，秉承“让每个物体接入物联网”的企业使命，“将世界带入物联网时代”的企业愿景，多年来一直专注于IOT领域的研发创新，为客户提供有物联网解决方案、防丢器产品、传感器产品、蓝牙模块等。

目前，云里物里业务遍及全球80多个国家和地区，截止2017年1月累计销售了800多万台物联网智能产品。

云里物里已经与中国邮政、中国电信、华为、Google、Inbev,Ericsson等二十多家全球500强公司建立战略合作伙伴关系。

PCB 天线
天线组装参考准则
在组装天线时，有以下几点需注意：
天线的馈线在剥线时，切勿剥除过多的屏蔽网，导致50欧姆阻抗不连续。
L --目的：提高馈线50欧姆的连续性，防止信号反射。
天线的馈线走线不可跨越板子上的电源走线以及时钟走线。
A --目的:避免板子上的杂讯透过天线馈线辐射出去或是杂讯经由天线馈线跑进模块的RF输 I 入端。
Ground 不可有
断层
FI 請注意搭配Y3所使用的晶振規格,ESR串聯等效阻抗要小於60ohm,頻偏誤差+/-
20ppm,及本體內部負載電容提供如下三組相對應匹配值.
N 當U7使用2.8V或3.3V電壓,則固定值 R13=470R, R10=560K, R12=100R
26MHz晶振本体 CL值
晶振外部匹配值 C9 & C11
T 天线的馈线走线切勿过长，过长的馈线会造成过多的RF能量损失，建议馈线长度需小于 7公分。 N 天線引線的組裝
CONFIDE 正确的馈线剥线方式
WiFi 模块
错误的馈线剥线方式
NFC天线位置佈局
L NFC天线设计 A NFC技术使用磁感应进行对象的沟通，天线使用环行天线，基本 I 感应距离约2公分
天线可置放在电池上，并在天线与电池间贴上NFC专用吸波材料，
T 可避免天线距离受到严重影响
NFC天线需提供两条接线与基板NFC天线馈入点焊接
CONFIDEN 不可使用金属外壳。 13

TX1 TX2
NFC天线设计参考准则 L NFC天线匹配線路 A NFC天线使用时电流约达200mA，RSM1/RSM2请使用R0603的 I 尺寸
DE 搭配模块所使用的电源电感及电 I 容摆放位置及走线如右图所示。 CONF 走线线宽大于14mil。

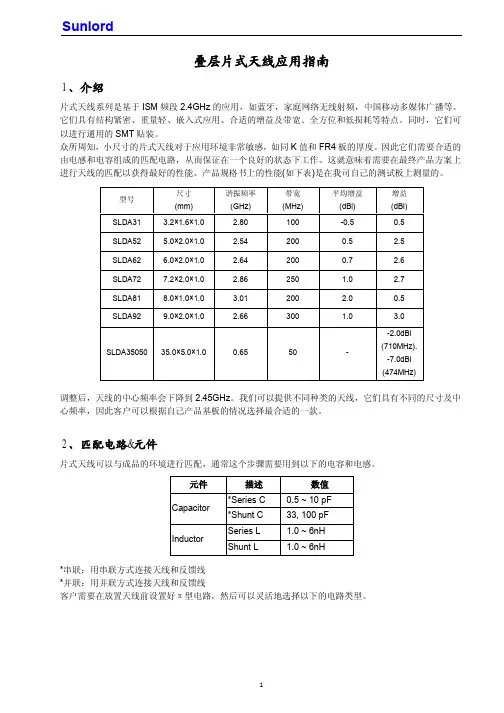

叠层片式天线应用指南1、介绍片式天线系列是基于ISM 频段2.4GHz 的应用，如蓝牙，家庭网络无线射频，中国移动多媒体广播等。

它们具有结构紧密、重量轻、嵌入式应用、合适的增益及带宽、全方位和低损耗等特点。

同时，它们可以进行通用的SMT 贴装。

众所周知，小尺寸的片式天线对于应用环境非常敏感，如同K 值和FR4板的厚度。

因此它们需要合适的由电感和电容组成的匹配电路，从而保证在一个良好的状态下工作。

这就意味着需要在最终产品方案上进行天线的匹配以获得最好的性能。

产品规格书上的性能(如下表)是在我司自己的测试板上测量的。

调整后，天线的中心频率会下降到2.45GHz 。

我们可以提供不同种类的天线，它们具有不同的尺寸及中心频率，因此客户可以根据自己产品基板的情况选择最合适的一款。

2、匹配电路&元件片式天线可以与成品的环境进行匹配，通常这个步骤需要用到以下的电容和电感。

*串联：用串联方式连接天线和反馈线 *并联：用并联方式连接天线和反馈线客户需要在放置天线前设置好π型电路，然后可以灵活地选择以下的电路类型。

型号 尺寸 (mm) 谐振频率 (GHz) 带宽 (MHz) 平均增益 (dBi) 增益(dBi)SLDA31 3.2×1.6×1.0 2.80 100 -0.5 0.5SLDA52 5.0×2.0×1.0 2.54 200 0.5 2.5 SLDA62 6.0×2.0×1.0 2.64 200 0.7 2.6SLDA72 7.2×2.0×1.0 2.86 250 1.0 2.7 SLDA81 8.0×1.0×1.0 3.01 200 2.0 0.5SLDA92 9.0×2.0×1.0 2.66 300 1.0 3.0 SLDA35050 35.0×5.0×1.0 0.65 50 --2.0dBi (710MHz).-7.0dBi (474MHz) 元件 描述 数值*Series C 0.5 ~ 10 pF Capacitor*Shunt C 33, 100 pF Series L 1.0 ~ 6nHInductor Shunt L 1.0 ~ 6nH布局举例：1# 2# 3＃如果PCB 板有足够的空够，建议使用布局1。

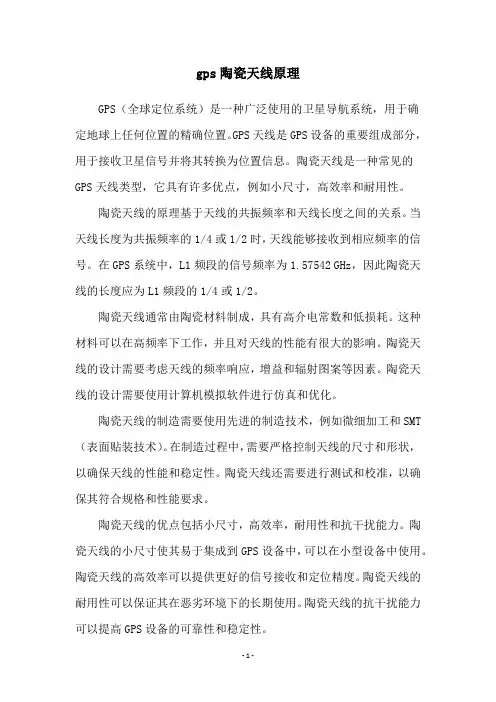

gps陶瓷天线原理GPS（全球定位系统）是一种广泛使用的卫星导航系统，用于确定地球上任何位置的精确位置。

GPS天线是GPS设备的重要组成部分，用于接收卫星信号并将其转换为位置信息。

陶瓷天线是一种常见的GPS天线类型，它具有许多优点，例如小尺寸，高效率和耐用性。

陶瓷天线的原理基于天线的共振频率和天线长度之间的关系。

当天线长度为共振频率的1/4或1/2时，天线能够接收到相应频率的信号。

在GPS系统中，L1频段的信号频率为1.57542 GHz，因此陶瓷天线的长度应为L1频段的1/4或1/2。

陶瓷天线通常由陶瓷材料制成，具有高介电常数和低损耗。

这种材料可以在高频率下工作，并且对天线的性能有很大的影响。

陶瓷天线的设计需要考虑天线的频率响应，增益和辐射图案等因素。

陶瓷天线的设计需要使用计算机模拟软件进行仿真和优化。

陶瓷天线的制造需要使用先进的制造技术，例如微细加工和SMT （表面贴装技术）。

在制造过程中，需要严格控制天线的尺寸和形状，以确保天线的性能和稳定性。

陶瓷天线还需要进行测试和校准，以确保其符合规格和性能要求。

陶瓷天线的优点包括小尺寸，高效率，耐用性和抗干扰能力。

陶瓷天线的小尺寸使其易于集成到GPS设备中，可以在小型设备中使用。

陶瓷天线的高效率可以提供更好的信号接收和定位精度。

陶瓷天线的耐用性可以保证其在恶劣环境下的长期使用。

陶瓷天线的抗干扰能力可以提高GPS设备的可靠性和稳定性。

总之，陶瓷天线是一种重要的GPS天线类型，其原理基于天线的共振频率和天线长度之间的关系。

陶瓷天线具有许多优点，例如小尺寸，高效率和耐用性，可以提高GPS设备的性能和稳定性。

陶瓷天线的制造需要使用先进的制造技术，并需要进行测试和校准，以确保其符合规格和性能要求。

陶瓷天线参数解读陶瓷天线是一种常见的无线通信装置，利用陶瓷材料作为基底制成。

通信领域的发展对天线提出了更高的要求，传统的金属天线由于材料本身的限制，往往无法满足现代通信的需求，因此陶瓷天线作为一种新型的天线材料逐渐受到研究和应用的关注。

陶瓷天线具有不锈、耐酸碱、耐高温、强度高等优点，适用于各种复杂环境下的应用。

它的参数解读对于研究和设计具有重要意义，下面将对陶瓷天线的参数进行详细解读。

一、频率范围陶瓷天线的频率范围是指它能够覆盖的频率范围。

对于不同的通信应用，需要选择不同频率范围的天线来进行设计和制作。

陶瓷天线通常能够覆盖的频率范围较宽，可以满足各种通信系统的需要。

二、增益天线的增益是指其辐射功率相对于参考天线的辐射功率的比值。

增益是衡量天线性能的重要指标之一，陶瓷天线通常具有较高的增益，能够提高通信系统的覆盖范围和传输距离。

三、方向图天线的方向图描述了天线在空间中的辐射特性。

陶瓷天线的方向图会受到材料和结构的影响，通常具有较为稳定的辐射特性，适用于需要特定辐射方向的通信系统。

四、带宽带宽是指天线在满足一定性能要求的条件下能够覆盖的频率范围。

陶瓷天线的带宽通常较宽，能够适应不同频率下的通信需求，具有良好的通用性。

五、极化天线的极化特性描述了天线辐射电磁波时的振荡方向。

对于不同的通信系统，需要选择合适的极化方式来保证通信的稳定性和可靠性。

陶瓷天线通常具有良好的极化特性，能够满足不同通信系统的需求。

六、尺寸和重量陶瓷天线相比传统的金属天线，具有较小的尺寸和轻量化的特点。

这使得它在实际应用中更加灵活方便，能够满足对天线体积和重量有限制的场合。

七、辐射效率天线的辐射效率是指天线将输入的电能转化为辐射出去的电磁能量的比率。

陶瓷天线通常具有较高的辐射效率，能够有效地将输入的能量转化为电磁波进行传输。

陶瓷天线具有诸多优点，并且在通信系统中得到了广泛的应用。

对于陶瓷天线的参数解读和性能分析，将有助于更好地理解其在通信系统中的作用和应用。

2.4G WIFI 天线运用要点天线可以有很多种，目前我们主要用了两种天线处理方式，板载的和通过同轴线连接的。

板载的有PCB天线，和陶瓷天线（chip antenna）.通过同轴线连接偶极子类天线种类很多，不讨论。

这三种天线只要是尺寸大小和成本上符合我们产品上的运用，都可以使用。

从性能及方便角度考虑推荐使用非板载天线，这样天线在应用时有更大的灵活性及更容易避免干扰；从成本考虑推荐板载PCB天线。

不管哪种天线都必须保证是50欧姆的阻抗，目前我们在我们平台上运用的射频模块都是需求50欧姆天线。

1．推荐的PCB天线。

“倒F型”PCB天线是常用2.4G天线，优点在于运用简单，节约成本，辐射方向性和辐射效率都是通过测试验证了的，阻抗是50o欧姆。

z严格按照以上尺寸做天线PCB封装，单位是mm，铜皮厚是1oz.z粉红色的十字是天线的馈点，F中蓝色的那段接WIFI模块中的GND. 绿色的区域是净空区，绿色区不应有任何的的信号走线和铺铜。

z必须注意F中蓝色的接地脚必须连接大片的连续的GND,而且是靠近WIFI模块（可以说是RF_GND）,因为倒F天线是单极天线，以地平面构成整个天线整体，如果此接地端的地面积太小或不连续，天线的馈点阻抗难以保证，整个天线难以谐振。

以下是关于接地点不正确的做法接地点选择太偏，接地面积不够。

z对天线空间的要求：倒F型天线要求放置在PCB的边缘，F的长边（下图红色箭头所指部分）边缘距离板边不超过0.4MM，F型长边所指向部分PCB不要有铜，如不能避免，要求距离有12MM以上。

在天线周围不能有金属的东西，带金属的原件要可靠接地。

外壳要求距离倒F天线正面6MM以上，电镀或金属壳部分要求12MM以上。

2.陶瓷天线陶瓷天线内部结构是一段螺旋走线，使用才陶瓷天线的优点是节约空间，很多的产品由于机构上的限制做不了以上PCB天线，陶瓷天线的缺点是插损大，天线效率不高（10%--50%），成本花费。

z使用陶瓷天线时一定要外加π型网络，并让天线供应商提供匹配网络，才能达到理想效果。

[1] H. M. Chen, “Single-feed dual-frequency rectangular microstrip antenna with a π-shaped slot,” IEE Proc.-Microw. Antennas Propagat, [2] D. H. Schaubert, F. G. Ferrar, A. Sindoris and S. T. Hayes, “Microstrip antennas with frequency agility and polarization diversity,” IEEE Trans. Antennas Propagat., vol. 29, pp. 118-123, Jan. 1981. [3] I. Egorov and Z. Ying, “A non-uniform helical antenna for dual-band celluar phones,” 2000 IEEE AP-S Int. Symp. Dig., Salt Lake City, UT, pp. 652-655, July 2000 [4] H. M. Chen, Y. F. Lin, C. C. Kuo and K. C. Huang, “A compact dual-band microstrip-fed monopole antenna,” 2001 IEEE AP-S Int. Symp., Boston, U.S.A., vol. 2, pp. 124-127, July 8-13, 2001. [5] K. L. Wong, “Planar antennas for wireless communications” John Wiley & Sons, New york, 2003 , Chap. 5 [6] S. A. Long, M. W. McAllister, and L. C. Shen, “The resonant cylindrical dielectric cavity antennas,” IEEE Trans. Antennas Propag., vol. AP-31, pp. 406-412, 1983. [7] K. M. Luk and K. W. Leung, Editors, “Dielectric Resonator Antennas,” Research Studies Press Ltd., Hertfordshire, England, UK, 2002. [8] H. Matsushima, E. Hirose, Y. Shinohara, H. Arai and N. Goto, “Electromagneticall coupled dielectric chip antennas,” 1998 IEEE AP-S Int. Symp. Dig., Atlanta, GA, pp. 1954-1957, June 1998. [9] C. T. Cheung, C. M. Liu, P. Sung, D. B. Rutledge, ”A novel dielectric loaded antenna for wireless applications,” 1999 IEEE AP-S Int. Symp. Dig., Orlando, FL, pp. 38-41, July 1999. [10] Y. Dakaye, T. Suesada, K. Asakura, N. Nakajima and H. Mandai, “Chip multilayer antenna for 2.45 GHz-band application using LTCC technology,“ 2000 IEEE MTT-S Int. Symp. Dig., pp. 1693-1696, 2000. [11] Y. Kobayashi and M. Katoh, “Microwave measurement of dielectric properties of lowloss materials by the dielectric rod resonator method,” IEEE Trans. Theory Tech., vol. MTT-33, pp. 586-592, July 1985. [12] B. W. Hakki and P. D. Coleman, “A dielectric resonator method of measuring inductive capacities in the millimeter range,” IRE Trans. Microwave Theory and Techniques, vol. MTT-8, pp.402-410, July 1960. [13] W. E. Courtney, “Analysis and evaluation of a method of measuring the complex permittivity and permeability of microwave insulators,” IEEE Trans. Microwave Theory Tech., vol. MTT-18. pp. 476-485, Aug. 1970. [14] S. B. Cohn, “Microwave bandpass filters containing High-Q Dielectric resonators,” IEEE Trans. Microwave Theory and Techniques, vol. MTT-16, pp. 218-227, April 1968. [15] M. W. Pospieszalski, “Cylindrical dielectric resonators and their applications in TEM line microwave circuits,” IEEE Trans. Microwave Theory and Techniques, vol. MTT-27, pp. 233-238, March 1979.

WiFi天线设计知多少随着市场竞争的加剧，硬件设备正以集成化的方向发展。

天线也由外置进化内置再进化到嵌入式，我们先来介绍这类应用的天线种类：⑴ On Board板载式:采用PCB蚀刻一体成型，性能受限，极低成本，应用于蓝牙、WIFI模组集成；⑵ SMT贴装式:材质有陶瓷、金属片、PCB,性能成本适中，适用于大批量的嵌入式射频模组；⑶ IPX外接式：使用PCB或FPC+Cable的组合，性能优秀，成本适中，广泛应用于OTT、终端设备；⑷ External外置类：塑胶棒状天线，高性能，独立性,成本高，应用于终端设备，无须考虑EMC等问题；外置天线大家都很熟知了，我们直接看看三类内置天线需要的空间：再来总结一下空间要求和性能指标：以上就是WIFI2.4G的天线设计参考啦！天线最终的目的是要将射频信号辐射到自由空间，这时天线的设计就显得非常重要，但是天线设计很大程度上依赖于所安装平台的特性，另外天线对周围环境很敏感，这些原因导致很多情况下，天线对每个平台都是独一无二的设计。

由于客户对天线设计所考虑的因素不太清楚，这里给出一些我们对便携设备天线设计的一些建议，便于客户更好的设计自己的电路和PCB，增加项目成功的机会。

但是每个项目都有各自的特点，所以还有一些问题需要具体问题具体分析。

WiFi天线对PCB布局布线和结构的要求1.天线的形式及天线位置和馈点尺寸的建议内置天线经常采用的几种形式分别为，分为弹片形式和chip贴片天线和FPC天线。

贴片天线的形式是统一规格的，有固定的尺寸，焊盘的位置和尺寸根据具体规格的天线也是固定的。

另外根据特定型号的天线有相关的天线周围净空的要求和设备尺寸的建议等设计指导意见。

如果采用弹片形式，我们建议客户采用PIFA天线作为WiFi天线的形式，根据我们的经验，PIFA天线成功率和性能都要好一些。

天线RF馈电焊盘应采尺寸为2×3mm，焊盘含周边≥0.8mm的面积下PCB所有层面不布铜。

DATASHEETPart No. 1001932FTProduct: FPC WiFi Tunable Embedded Antenna with CableElectrical SpecificationsTypical Performance using 100 mm cable tested on PC-ABSMechanical SpecificationsKEY BENEFITS Stay-in-TuneEthertronics antenna technology provides superior RF field containment, resulting in less interaction with surrounding components.Quicker Time-to-Market By optimizing antenna size, performance and emissions, customer and regulatoryspecifications are more easily met.ReliabilityProducts are the latest RoHS version compliant.FPC WiFi Tunable Embedded Antenna with CableAPPLICATIONS•Embedded design •Cellular, Headsets, Tablets •Gateway, Access Point•Handheld•Telematics •Tracking •Healthcare •M2M, Industrial devices •Smart Grid •OBD-II2.4 GHz; 5 GHzFrequency 2.400 –2.485 GHz5.150 –5.825 GHzPeak Gain2.5 dBi 4.4 dBi Average Efficiency60%71%VSWR Match2.0 :1 max Feed Point Impedance50 ohms unbalancedPolarization Linear Power Handling0.5 Watt CWPart No. 1001932FTWLAN / BT / Zigbee Tunable Embedded FPC Antenna2.4 GHz, 5 GHzSupports: Wi-Fi applications, Agriculture, Automotive, Bluetooth, Zigbee, WLAN, Smart Home, Healthcare, Digital SignageOrdering Part #1001932FT-AA10L0100Dimensions (mm)35.2 x 8.5 x 1.6Weight (grams)0.6Cable/Connector(mm)Length: 100, Diameter: 1.13, Color: Black; u.Flcompatible connectorMounting Adhesive on bottom side of antennaPackagingPE bagsEthertronics ’ WLAN antennas deliver on the key needs of device designers for higher functionality and performance in smaller/thinner designs. Theseinnovative antennas provide compelling advantages for 2.4 GHz and 5.0 GHz enabled devices.Real-World Performance and ImplementationAntennas may look alike on the outside, but the important difference is inside. Other antennas may contain simple PIFA or monopole designs that interact with their surroundings, complicating layout or changing performance with useposition. Ethertronics antennas utilize patented Isolated Magnetic Dipole (IMD) technology to deliver a unique size and performance combination.The 1001932FT is offered in many standard cable lengths ranging up to200mm. Ordering part number guide is located at end of document for selection ease.2.4 / 5 GHz Ethertronics’ FPC Embedded Antenna SpecificationsEthertronics produces a wide variety of standard and custom antennas to meet user needs. VSWR, Efficiency and Peak Gain PlotsTypical Performance using 100 mm cable tested on PC-ABS2.4 GHz VSWR 5 GHz VSWR2.4 GHz Efficiency 5 GHz Efficiency2.4 GHz Peak Gain 5 GHz Peak Gain2.4 / 5 GHz Ethertronics’ FPC Embedded Antenna SpecificationsEthertronics produces a wide variety of standard and custom antennas to meet user needs.Antenna Radiation PatternsTypical Performance using 100 mm cable tested on PC-ABS Measured @ 2440, 5450 MHzM e a s u r e d a t 5450 M H zM e a s u r e d a t 2440 M H zXZYZYXXZYZYXZXY2.4 / 5 GHz Ethertronics’ FPC Embedded Antenna SpecificationsEthertronics produces a wide variety of standard and custom antennas to meet user needs.Antenna Tuning OptionsTypical Performance using 100 mm cable tested on PC-ABSMODE T1T2T3T4PADS Connect: P2Connect: P1Connect: (P2+P3)Connect: (P1+P3)Outcome: (Ref: Baseline)~200 MHz shift low~250 MHz shift low~350 MHz shift low~370 MHz shift lowOptions for Tuning: "2.4GHz (Lower)"Options for Tuning: "2.4GHz (Higher)"MODE C1C2PADS Cut: C1Cut: C2Outcome: (Ref: Baseline)~170 MHz shift high~300 MHz shift highOptions for Tuning: "5GHz (Lower)"MODE T5T6T7T8PADS Connect: P4Connect: (P4+P5)Connect: P6Connect: (P5+P6)Outcome: (Ref: Baseline)~200 MHz shift low~1500 MHz shift low~500 MHz shift low~1900 MHz shift low*This antenna has unique features enabling limited range RF tuning by leaving P1-P6and C1-C2connected by “solder bridge” or disconnected with a “cut” to the trace. Refer to detailed tuning options below. Ref: Baseline = Typical performance using 100 mm cable tested on PC-ABSC2C1P1P2P3P6P5P42.4 / 5 GHz Ethertronics’ FPC Embedded Antenna SpecificationsEthertronics produces a wide variety of standard and custom antennas to meet user needs.Part NumberA (mm)B (mm)C (mm)D (mm)1001932FT-AA10L010035.2 ±0.38.5 ±0.3 1.6 (max)100 ±3.0*Total Height of 1.8 mm includes the cable solder connection *Height “C” of 0.2 mm includes FPC + adhesive thicknessesTop ViewABottom ViewSide ViewTop View BAC*(Adhesive)DMechanical DimensionsTypical antenna dimensions (mm)2.4 / 5 GHz Ethertronics’ FPC Embedded Antenna SpecificationsEthertronics produces a wide variety of standard and custom antennas to meet user needs.AOrdering Part NumbersTypical antenna dimensions (mm)Part NumberA (mm)B (mm)C (mm)D (mm)Cable Length1001932FT-AA10L002535.2 ±0.38.5 ±0.3 1.6 (max)25 ±3.01001932FT-AA10L005035.2 ±0.38.5 ±0.3 1.6 (max)50 ±3.01001932FT-AA10L007535.2 ±0.38.5 ±0.31.6 (max)75 ±3.01001932FT-AA10L010035.2 ±0.38.5 ±0.3 1.6 (max)100 ±3.01001932FT-AA10L015035.2 ±0.38.5 ±0.3 1.6 (max)150 ±4.01001932FT-AA10L020035.2 ±0.38.5 ±0.31.6 (max)200 ±4.0*Total Height of 1.8 mm includes the cable solder connection *Height “C” of 0.2 mm includes FPC + adhesive thicknesses。
