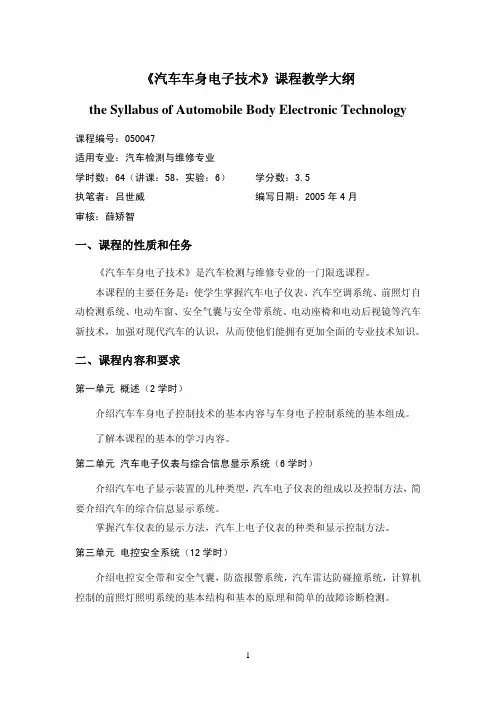

《汽车车身电子技术》课程教学大纲the Syllabus of Automobile Body Electronic Technology课程编号：050047适用专业：汽车检测与维修专业学时数：64（讲课：58，实验：6） 学分数：3.5执笔者：吕世威 编写日期：2005年4月审核：薛矫智一、课程的性质和任务　《汽车车身电子技术》是汽车检测与维修专业的一门限选课程。

本课程的主要任务是：使学生掌握汽车电子仪表、汽车空调系统、前照灯自动检测系统、电动车窗、安全气囊与安全带系统、电动座椅和电动后视镜等汽车新技术，加强对现代汽车的认识，从而使他们能拥有更加全面的专业技术知识。

二、课程内容和要求　第一单元 概述（2学时）　介绍汽车车身电子控制技术的基本内容与车身电子控制系统的基本组成。

了解本课程的基本的学习内容。

　第二单元 汽车电子仪表与综合信息显示系统（6学时）　介绍汽车电子显示装置的几种类型，汽车电子仪表的组成以及控制方法，简要介绍汽车的综合信息显示系统。

掌握汽车仪表的显示方法，汽车上电子仪表的种类和显示控制方法。

　第三单元 电控安全系统（12学时）　介绍电控安全带和安全气囊，防盗报警系统，汽车雷达防碰撞系统，计算机控制的前照灯照明系统的基本结构和基本的原理和简单的故障诊断检测。

了解掌握各种电控安全系统的结构原理，控制方法和基本的故障检测和诊断方法。

　第四单元 电控舒适、娱乐系统（22学时）　介绍中央门锁控制系统，电动车窗与电动天窗，电动座椅，电动后视镜，电控除霜系统，自动空调系统，汽车音响系统。

掌握各种电控舒适、娱乐系统的基本组成结构，了解一种车型的各种电控舒适、娱乐系统的基本电路及各零部件在车上的位置和基本的检测维修方法。

　第五单元 通信与智能化控制系统（16学时）　介绍汽车电子导航系统，蜂窝电话，汽车网络系统，汽车黑匣子，故障自诊断系统，智能汽车与自动化高速公路。

了解汽车通信与智能化控制系统的基本现状以及一些基本的控制理论并了解其发展的趋势。

汽车电器与电子控制技术》课程教学大纲版本号：020232026课程英文名称：AutomotiveElectronicsandElectronicControlTechnology课程总学时：40讲课：32实验：8上机：适用专业：车辆工程、交通运输大纲编写（修订）时间：2017.5一、大纲使用说明（一）课程的地位及教学目标本课程为理论性兼有实践性的专业课程，是车辆工程专业、能源与动力工程学生学习汽车维修工程、内燃机电子控制技术的基础。

通过本课程的学习，可以使学生掌握汽车电子技术的基本理论、机构和应用，适应社会和行业的要求，为从事汽车电器与电子技术和汽车整车设计的研究、教学和实践应用奠定基础。

逐渐培养学生形成独立思考的学习习惯和工程人员严谨认真的工作作风。

使学生基本掌握汽车电器设备结构、原理和应用，掌握汽车现代电子控制系统的基本理论、结构原理和简单的检测方法及手段，培养电路分析的能力。

（二）知识、能力及技能方面的基本要求1、了解汽车与电子技术发展的关系，掌握电子控制系统的组成和基本工作原理，了解电子控制系统的共性和汽车电子控制系统的特点。

2、掌握发动机电子控制燃油供给系统的结构、原理和应用，掌握不同机构和类型的燃油供给系统的特点和工作方式，了解部分典型结构的结构和工作原理。

3、掌握汽车点火系统的分类、结构和原理，了解传统点火系统和现代电子点火系统中主要零部件的结构及工作原理。

4、掌握电子控制汽车制动防抱死系统基础理论和基本原理，了解典型防抱死系统的结构和工作方式，掌握简单的制动效能的计算。

5、掌握汽车驱动控制的基本原理和控制方法，了解汽车驱动系统与电子控制汽车制动防抱死系统相比较各自的特点。

6、掌握汽车自动变速器的分类、结构和原理，了解液力变矩器、行星齿轮变速器、电子控制机构的结构、作用和特点，可以进行简单的性能分析。

7、了解汽车空调、安全气囊、导航系统等汽车电子控制辅助系统的结构和基本原理，及辅助系统的使用对汽车主要性能的影响。

汽车电器与电子技术课后习题答案2020.04第一章绪论1-1 简述汽车电器与电子控制系统的分类和特点。

汽车电器与电子控制系统可分为电器装置和电子控制系统两大部分。

汽车电器装置主要由供电系统、用电设备、检测装置和配电装置四部分组成。

汽车电子控制系统分为发动机控制系统、底盘控制系统和车身控制系统三个部分。

特点：1)低压汽油车多采用12V，主要优点是安全性好。

2)直流主要从蓄电池的充电来考虑。

3)单线制单线制即从电源到用电设备使用一根导线连接，而另一根导线则用汽车车体或发动机机体的金属部分代替。

单线制可节省导线，使线路简化、清晰，便于安装与检修。

4)负极搭铁将蓄电池的负极与车体相连接，称为负极搭铁。

第二章汽车供电系统1.汽车用蓄电池的功用有哪些？其主要功用是什么？对汽车用蓄电池有何要求？答:功用有（1）起动发动机时向起动机和点火系统提供电能。

（2）在发动机不工作或电压低时（发动机停转或怠速时）向用电设备供电。

（3）用电设备过多，超过发电机容量时补充供电。

（4）蓄电池电能不足时可将发电机电能储存起来。

（5）具有稳定电源系统电压的作用。

其主要功用是：（1）起动发动机时向起动机和点火系统提供电能。

要求：容量大、内阻小，以保证蓄电池具有足够的起动能力。

2.铅酸蓄电池的主要组成部件及其功用是什么？答：组成部件：1极板与极板组、2隔板、3电解液、4外壳5蓄电池技术状态指示器功用：同上3.什么是蓄电池的额定容量和储备容量？答：额定容量C20：是指完全充足电的蓄电池，在电解液的温度为250C时，以20h放电率（If=0.05C）连续放电，当单格电压降至1.75V（12V蓄电池降至10.5±0.05V，6V蓄电池降至5.25±0.02V），蓄电池输出的电量。

储备容量Cm：是指完全充足电的蓄电池，在电解液的温度为250C时，以25A电流连续放电，当单格电压降至1.75V所持续的时间，其单位为min.。

汽车电器与电子技术课后习题答案2020.04第一章绪论1-1 简述汽车电器与电子控制系统的分类和特点。

汽车电器与电子控制系统可分为电器装置和电子控制系统两大部分。

汽车电器装置主要由供电系统、用电设备、检测装置和配电装置四部分组成。

汽车电子控制系统分为发动机控制系统、底盘控制系统和车身控制系统三个部分。

特点：1)低压汽油车多采用12V，主要优点是安全性好。

2)直流主要从蓄电池的充电来考虑。

3)单线制单线制即从电源到用电设备使用一根导线连接，而另一根导线则用汽车车体或发动机机体的金属部分代替。

单线制可节省导线，使线路简化、清晰，便于安装与检修。

4)负极搭铁将蓄电池的负极与车体相连接，称为负极搭铁。

第二章汽车供电系统2-1.汽车用蓄电池的功用有哪些？其主要功用是什么？对汽车用蓄电池有何要求？答:功用有（1）起动发动机时向起动机和点火系统提供电能。

（2）在发动机不工作或电压低时（发动机停转或怠速时）向用电设备供电。

（3）用电设备过多，超过发电机容量时补充供电。

（4）蓄电池电能不足时可将发电机电能储存起来。

（5）具有稳定电源系统电压的作用。

其主要功用是：（1）起动发动机时向起动机和点火系统提供电能。

要求：容量大、内阻小，以保证蓄电池具有足够的起动能力。

2-2.铅酸蓄电池的主要组成部件及其功用是什么？答：组成部件：1极板与极板组、2隔板、3电解液、 4外壳5蓄电池技术状态指示器功用：同上2-3.蓄电池的电动势如何建立？充电和放电时蓄电池极板及电解液有何变化？P15蓄电池电动势是由正及和负极板浸电解液时，负极极板有少量的铅容入电解液生成两价的铅离子Pb2+，并在极板上留下两个电子2e使极板带负电，此时，负极板相对与电解液的电位约为-0.1V ；在正极板处，少量PbO2溶入电解液，并于水（H2O）反应生成Pb（OH）4，再分离成四价Pb4+和氢氧根离子OH-，即铅离子沉附在正极板上使正极板相对于电解液的电位约+0.2V。

汽车车身总布置设计毕业论文目录第1章绪论 (1)1.1 车身总布置设计概述 (1)1.2本设计采用的绘图软件介绍 (2)1.2.1 CATIA简介 (2)1.1.2 CATIA的功能特点 (3)1.1.3 CATIA软件发展 (4)1.1.4 CATIA人机工程功能在产品设计中的应用 (4)1.3研究本课题的意义 (7)1.4毕业设计容 (8)第2章车身设计方法 (9)2.1传统的车身设计方法 (9)2.2 现代设计方法 (9)2.3 整车布置的基准线——零线的确定 (10)2.4 本设计采用的设计方法 (12)2.4.1 概念设计 (12)2.4.2 工程设计 (12)2.5 车身总布置容及原则 (12)2.6车身承载方式的确定 (13)2.6.1车身承载方式 (13)2.7本车承载方式的确定 (15)第3章人机工程学的基础研究 (16)3.1 人机工程学概况 (16)3.2人机工程学简介 (18)3.3人机系统概述 (20)3.4不同人种间的人体模型差异 (21)3.5我国人体尺寸标准 (22)3.5.1人体的主要尺寸 (23)3.5.2立姿人体尺寸 (24)3.5.3坐姿人体尺寸 (25)3.5.4人体水平尺寸 (27)3.6 SAE人体模型 (28)3.7 结论 (29)第4章轿车车身总布置 (30)4.1人体功能尺寸 (30)4.2人体模板关节角度的调节围 (34)4.3座椅的布置 (37)4.3.1 输入已知整车控制参数及边界条件 (37)4.3.2踵点的确定 (38)4.3.3确定H点位置 (39)4.3.4确定座椅水平和垂直调节围 (40)4.3.5 仪表板的布置 (41)4.4驾驶员的眼椭圆及视野校核 (42)4.4.1眼椭圆的定义 (42)4.4.2 眼椭圆的意义 (42)4.4.3 眼椭圆的含义 (42)4.4.4 眼椭圆的样板 (43)4.4.5眼椭圆制作步骤 (43)4.4.6 眼椭圆的定位 (44)4.4.7眼椭圆的应用 (46)4.5头廓包络 (47)4.5.1概述 (47)4.5.2头廓包络面的尺寸 (48)4.5.3头部包络面的定位 (49)4.6前方视野校核 (49)4.6.1前风窗开口视野校核 (49)结束语 (53)参考文献 (55)致谢 (56)附录 (57)第1章绪论1.1 车身总布置设计概述汽车诞生一百多年来，其技术经过不断地发展，到现在已经成为集传统工业和高新科技为一身的典型的机电产品，而围绕汽车工业的庞大工业体系也发展成为世界上屈指可数的企业群体。

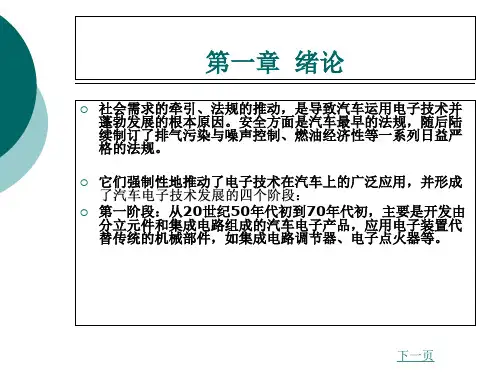

实验教案一、导入新课自汽车问世一百年来，汽车的发展给整个世界和人类的生活带来了巨大的变化，汽车技术也取得了令人瞩目的进步。

汽车电气设备是汽车的重要组成部分，随着汽车技术的进步，汽车电气设备的结构与性能也在不断进步，特别是电子技术在汽车上的广泛应用，在解决汽车节能降耗，行车安全，减少排放污染等方面起着越来越重要的作用。

二、汽车电气设备的发展概况1、20世纪50年代以前以机械设备为主，电气设备只是用于一些必备的电源和用电设备2、20世纪60年代以后主要标志是交流发电机，电子式电压调节器代替了传统的触电式电压调节器3、进入20世纪70年代电子控制高能点火系统、电子控制燃油喷射系统、电子控制自动变速器、制动防抱死系统4、20世纪80年代以后驾驶辅助装置、安全警报装置、通讯、娱乐装置三、汽车电气设备的组成1、电源系统蓄电池、发电机、调节器2、用电设备（1）起动系统：起动机及其控制电路（2）点火系统：点火线圈、分电器总成、点火器、火花塞（3）照明系统：车内照明、车外照明（4）信号系统：音响信号、灯光信号（5）仪表及报警系统：监测发动机及汽车的工作情况（6）辅助电器：车辆豪华程度越高，辅助电器设备越多（7）汽车电子控制系统：利用微机控制各个系统3、全车电路及配电装置四、汽车电气设备的特点1、采用直流电2、采用低压电源3、采用单线制4、并联5、负极搭铁6、保险装置7、线路颜色和编号8、相对独立的分系统五、本课程的性质、任务、重要性这门课主要是要培养学生学习兴趣，让学生掌握和理解汽车电路组成和特点。

是以后学习汽车电路的基础。

六、课程的学习方法和考核方法本课主要是要培养学生学习这门课的兴趣，故使用挂图和实物，在教学中可多举例，讲解一些课外知识。

现场提问了解学生掌握情况。

七、课外作业1、汽车电气设备有哪些系统组成？2、汽车电气设备有哪些特点？。
