TRICON功能块说明书

Installation Share (including Auto-industry and other non-HPI)工业自动化和NON-HPI 领域的市场份额
Installation Share (in Hydrocarbon Petrochemical Industry)石化行业的市场份 额
Training
TБайду номын сангаасicon 系统维护及编程培训
Welcome U to Consen !
计算机 用户名：training 密码：
Tricon 培训课程安排
☆ ☆ ☆ ☆ ☆ Module1- TRICONEX Module2- TRICON TMR系统 Module3- TRICON 设计与结构 Module4- TriStation1131简介 Module5- TriStation1131项目
于TRICON 的硬件内，不需要用户编写应用程序。 长期可靠性及可用性与短期可靠性及可用性的区别 --- 自诊断
结论2： TMR具有高的安全性和实用性
TRICON一套系统就能满足安全控制和关键控制的需要
TRICON TMR 系统的应用：
•世界上最大的 20家企业中有18 家 使用 Triconex TMR 产品 •可与DCS组成完整的系统
优势4—TRICONＥＸ TMR 已经成为安全和关键控制领域的专家
TRI-SEN SYSTEMS 综合评估服务 TRICON TMR
• 燃气透平控制 • 蒸气透平控制 • 综合透平压缩机控制系统/防揣振 •综合透平压缩机控制系统/电压调整
•风险、环境、可靠性评估 • OSHA, EPA, NFPA, PHA and Hazop Compliance Consultation • Critical Mitigation and System Determination • Application Training

DUMP输出： 输出： 输出
当向喘振控制线左方出现特定窜动时，可组态一个触点输 出打开大功率电磁阀，来使防喘阀快开。此特性对于有较 短阀程的大阀门来说很有用。当系统从喘振状态回来时， 电磁阀关。对阀的控制则可从比例控制恢复到正常的喘振 控制。
防喘振控制
在本套系统中，我们利用TRICON 防喘振扩展函数模块来完成压缩机的防喘振 控制。 防喘振扩展函数及功能块说明 在本套系统中，我们利用TRICON 防喘振扩展函数功能模块来完成压缩机的防 喘振控制。应用在防喘振控制中 防喘振扩展函数文件名： SGA31-02.LT2 防喘振扩展函数的各功能块作用如下： 喘振线功能块（Surge_Line）COMPRESSOR_SURGE_LINE 喘振监测功能块（Surge_Detect_02）COMPRESSOR_SURGE_DETECT 喘振调节功能块（Surge_Control_02）COMPRESSOR_SURGE_CONTROL
฀
喘振检测功能块（Surge_Detect_02）
在本程序中，我们使用的是压比aPRATIO102J1 对流量差压rHX102J1（Pd/Ps 对h/ Ps）的算法。 在完全手动状态下gMANUAL 置1，输出阀位由操作员在HMI“手动输出”上给 出，当在半自动状态下，手动控制时，喘振控制优先。 本程序喘振控制模式采用压比rPRATIO（Pd/Ps 纵坐标）对能力rHX（h/ Ps 横 坐标）组成的坐标曲线，选压比算法时kSUMOD 设置为1，入口流量选择带温 度补偿即HXTYPE 设置为2，机组效率EFF=0.85, 热容比K=1，入口压力单元 （表压刻度）X=5（模块内有压力补偿101.3KPa），出口压力单元（表压刻度） Y=5（模块内有压力补偿101.3KPa），温度单元Z=2（摄氏度）。 压缩机基准温度Tb（40.0℃），孔板基准温度Tbo（40.0℃），基准压力Pb （ 70.0KPa），孔板 基准压力Pbo （ 70.0KPa）， 安全裕度偏置KEBIAS=10， 比例安全裕度即安全裕度线修正置KEPROP=7，喘振线裕度rADMARC1。 喘振点为rSULIN，压比为rPRATIO（Pd/Ps），能力为rHX(H/Ps)

8
远距延伸模件（RXM）
3664 36672 型号
3636R
3700 3700A 3701 3703E3
3704E3
37064 3708E4
3510
3805E
1-5
第一章
光纤
初级 RXM 机架用的一组三个模
无
4200
件
光纤
初级 RXM 机架用的一组三个模
无
4201
件
注：3. #3703E 和#3704E 型必须用 TRISTATION 配置为 0～5 或 0～10VDC。
——能耐受严酷的工业环境。 — — 能 够 现 场 安 装 ，可 以 在 控 制 器 在 线 使 用 状 态 下 进 行 模 件 一 级 的修理工作。I/O模件的更换不会打乱现场布线。 — — 能 支 持 多 达 118个 I/O模 件 (模 拟 的 和 数 字 的 )和 选 装 的 通 讯 模 件 ， 该 模 件 可 以 与 Modbus 主 机 和 从 属 机 连 接 ， 或 者 和 Foxboro 与 Honeywell分 布 控 制 系 统 (DCS)、 其 它 在 Peer— to— Peer网 络 内 的 各 个TRICON、以及在802．3网络上的外部主机相连接。 — — 备 有 组 合 的 支 持 ，可 以 支 持 位 于 远 离 主 机 架 2公 里 (1.2英 里 ) 以内的远距I／O模件。 ——可以执行控制程序，该程序按继电器梯级逻辑写成并由一 独立的称作TRISTATION的工作站进行演变和调试。 ——在输入和输出模件内备有智能功能，以使主处理器的工作 负 荷 得以减轻。每个 I/O模件都有三个微处理器。输入模件的微处理 器对输入进行过滤和解跳，并诊断模件上的硬件故障。输出模件微 处理器力输出数据的表决提供信息、检查来自输出终端的环回数据 以使输出能最后有效、并能诊断现场线路的问题。 ——提供总体的在线诊断，并具有自适应修理能力。 — — 可 以 在 TRICON正 常 运 行 中 进 行 常 规 维 护 而 不 干 扰 被 控 的 过 程。 ——可支持“热插备件”I/O模件在关键时候的使用，在不可能 立即进行维修的情况下应急。

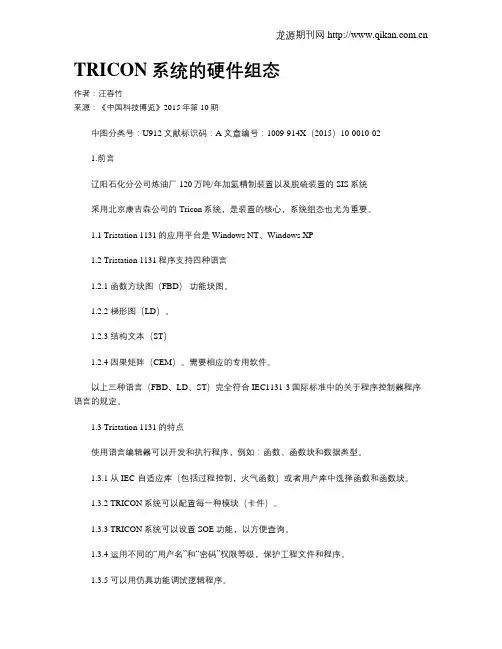

TRICON系统的硬件组态作者：汪春竹来源：《中国科技博览》2015年第10期中图分类号：U912 文献标识码：A 文章编号：1009-914X（2015）10-0010-021.前言辽阳石化分公司炼油厂120万吨/年加氢精制装置以及脱硫装置的SIS系统采用北京康吉森公司的Tricon系统，是装置的核心，系统组态也尤为重要。

1.1 Tristation 1131的应用平台是Windows NT、Windows XP1.2 Tristation 1131程序支持四种语言1.2.1 函数方块图（FBD）功能块图。

1.2.2 梯形图（LD）。

1.2.3 结构文本（ST）1.2.4 因果矩阵（CEM）。

需要相应的专用软件。

以上三种语言（FBD、LD、ST）完全符合IEC1131-3国际标准中的关于程序控制器程序语言的规定。

1.3 Tristation 1131的特点使用语言编辑器可以开发和执行程序，例如：函数、函数块和数据类型。

1.3.1 从IEC-自适应库（包括过程控制，火气函数）或者用户库中选择函数和函数块。

1.3.2 TRICON系统可以配置每一种模块（卡件）。

1.3.3 TRICON系统可以设置SOE功能，以方便查询。

1.3.4 运用不同的“用户名”和“密码”权限等级，保护工程文件和程序。

1.3.5 可以用仿真功能调试逻辑程序。

1.3.6 程序逻辑、硬件设置、变量列表和主过程参数均可以打印出来。

1.3.7 单用户的TRICON系统中可以执行250个程序项。

1.3.8 通过控制面板可以显示系统参数和诊断信息。

2.硬件组态2.1 创建工作平台（创建系统）（Program Name）当启动Tristation 1131后，你可以选用以下任何一种语言来编制你的程序。

2.1.1 按projrct按钮，建立项目描述（图1、2）。

2.1.2 创建项目打开TriStation 1131.在文件菜单按新建项目（New Project）。

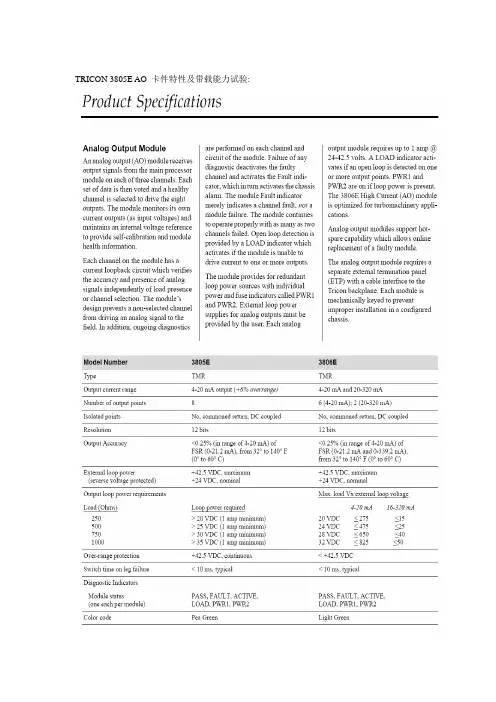

TRICON 3805E AO 卡件特性及带载能力试验:
2、P+F KFD2-SCD-Ex1.LK安全栅特性
3、MTL ICC212隔离栅特性
4、循氢机调速阀静态调试数据表：
调速器配置：TRICON 3805E卡件输出经MTL隔离栅MTL5045后到现场电液阀控制调速阀; 调速器输出范围：0~100%-----4~20Ma
调速阀开度标尺：0~30格
5、TRICON AO及P+F安全栅带载静态调试数据表：
调速器配置：TRICON 3805E AO卡件输出经P+F安全栅KFD2-SCD-Ex1.LK到电阻箱;
KFD2-SCD-Ex1.LK与MTL:5046类似,所以不在列出;
调速器输出范围：0~100%-----4~20Ma
负载电阻：250欧姆、500欧姆、750欧姆、1000欧姆1100欧姆、1200欧姆、1300欧姆、1400欧姆、1500欧姆、1600欧姆、1700欧姆、1800欧姆、1900欧姆、2000欧姆；
系统电压：24.0VDC
6、TRICON AO及MTL隔离栅带载静态调试数据表：
调速器配置：TRICON 3805E AO卡件输出经MTL隔离栅MTL5045后到电阻箱;
ICC212及KFD2-CD-EX1.32与MTL5045类似,所以不在列出;
说明：MTL隔离栅ICC212无监督报警功能
调速器输出范围：0~100%-----4~20Ma
负载电阻：250欧姆、500欧姆、750欧姆、800欧姆、850欧姆、900欧姆、950欧姆、1000欧姆1100欧姆、1200欧姆、1300欧姆、1400欧姆、1500欧姆、1600欧姆、1700欧姆、
1800欧姆、1900欧姆、2000欧姆；
系统电压：24.5VDC。

组态知识应用操作指导书主编：吕作清一、 硬件组态1 创建系统（创建工作平台）方法一：由双击快捷键，进入以下画面。

方法二：由开始/所有应用程序/Triconex/TriStation 1131 进入。

进入以下画面，按File/New Project按钮。

选择你要创建的系统，按OK按钮。

给出文件路径，起文件名，按保存按钮。

形成1131的数据库。

2 硬件组态进入控制面板A 机架组态：更换主处理器：双击现有的主处理器，弹出画面如下：按Replace MPs钮，弹出画面如下：选中3008，按OK。

出现画面如下：置换成功。

组态通讯卡1、将NCM4329卡件由C1移出，见下图，按Remove按钮。

如：安装在C1S7，则选中此槽位。

按插入按钮，选4329，按OK按钮。

见下图：按Setup按钮，见下图：填入正确的IP地址如下。

2、EICM组态：双击COM槽位，见下图。

选中4119A，按OK。

按Setup按钮，对端口1----5进行配置。

3、如何增加机架按Add后，选需要的机架按OK键完成。

4、项目选项弹出画面如下：激活注释及颜色。

在注释及颜色处打勾。

按确定按钮。

颜色选择。

5、内存分配二、 软件1、创建点名在Tagname处，填写仪表位号，选择数据类型。

选择点的类型。

2、创建程序按OK键结束。

填加属性：在允许颜色变化处打勾。

按确定按钮。

3、选择逻辑图的规格4、1131选项5、加注释a.给个别变量加注释b.给整个项目点名加注释6、做一个三去二逻辑，并转换成功能块。

a. 逻辑：b. 功能块的制作：三、 SOE功能：1、SOE启动程序2、SOE的配置：按应用按钮。

3、填写进SOE的点。

4、如何查看SOE四、 诊断面板当事件停止后，按停止按钮。

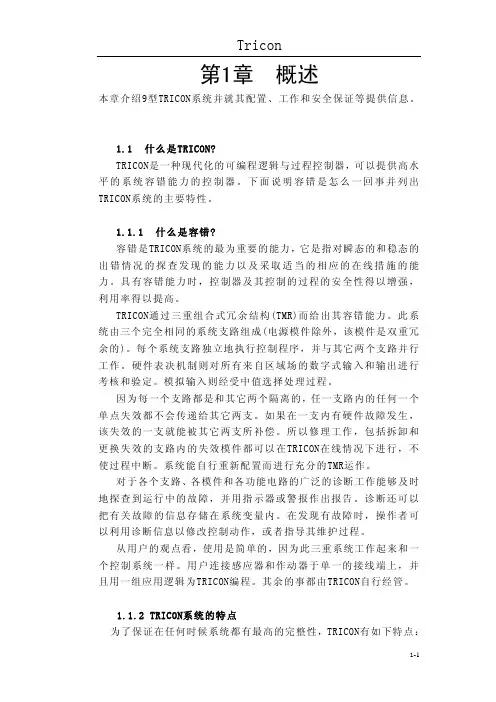

Tricon设计与安装手册用于Tricon控制器部件号. 9720077-001目录第1章概述1.1 Tricon是什么？1.1.1 什么是容错？1.1.2 Tricon系统的特点1.2 系统配置1.2.1 Tricon模件1.2.2 Tricon机架1.2.3 Tricon现场接线1.2.4 编程工作站1.2.5 环境规格1.3 工作原理1.3.1 主处理器模件1.3.2系统总线和电源分配1.3.3 数字式输入模件1.3.3.1 TMR数字输入模件1.3.3.2 简易型数字输入模件1.3.4 数字输出模件1.3.5 模拟输入模件1.3.6 模拟输出模件1.3.7 端子板1.3.8 通讯模件1.3.9 电源模件1.3.10 系统诊断与状态指示1.4 国际认证1.4.1 TUV Rheinland1.4.2 加拿大标准协会1.4.3 工厂互助组织1.4.4 半导体设备及财原料国际组织（SEMI）1.4.5 欧洲联盟CE标志第2章基本部件2.1 主机架与扩展机架2.1.1 主机架电池2.2 I/O扩展2.2.1 RS-485扩展总线口的应用2.3 电源模件—#8310、8311、8312型2.3.1 具体说明2.3.1.1 系统接地选装件的终端2.3.1.2 电源/报警接入用终端2.3.1.3 状态指示灯2.3.1.4 报警用途的终端2.3.2 特殊性能2.3.3 报警说明2.3.3.2 扩展机架的报警性能2.3.4 电源模件规格2.4 主处理器模件2.4.1 适配的通讯模件2.4.2 #3008物理描述2.4.3 事件顺序性能2.4.3.1 多个Tricon的时间标识2.4.4 诊断2.4.5 主处理器的规格第3章可选模件3.1 数字式输入模件3.1.1 TMR数字式输入模件规格3.1.2 简易型数字输入模件规格3.2 数字输出模件3.2.1 TMR数字输出模件规格3.2.2 16点SDO模件规格3.2.3 8点SDO模件规格3.2.4 继电器输出模件3.2.5 双重数字式输出模件3.3 模拟输出模件3.3.1 TMR模拟输入模件规格3.4 模拟输出模件3.4.1 TMR模拟输出模件规格3.5 热电偶输入模件3.5.1 非隔离热电偶输入模件规格3.5.2 TMR隔离热电偶输入模件规格3.6 脉冲输入模件3.6.1 脉冲输入模件规格3.7 脉冲累计输入模件3.7.1 计数器溢出保证性能测试3.7.2 脉冲累计输入模件规格（#3515模件）3.8 增强型智能通讯模件3.8.1 EICM的规格3.9 网络通讯模件3.9.1 Triconex协议的说明和应用3.9.1.1 Peer-to-peer3.9.1.2 时间同步3.9.1.3 TriStation3.9.1.4 TSAA3.9.1.5 TCP/IP3.9.1.6 外部主机应用3.9.2 网络通讯模件的规格3.10 安全管理模件3.10.1 SMM的规格3.11 高速通道接口模件3.10.1 高速通道接口模件的规格3.12 先进通讯模件3.12.1 先进通讯模件的规格第4章安装与检查4.1 推荐的安装过程4.1.1 电源模件的连接4.1.2 报警接线4.1.3 机械安装4.1.3.1 机架背部安装4.1.3.2 机架的架体安装4.1.3.3 对流冷却4.1.3.4 可控的环境特征4.1.4 盲板的使用4.1.5 用户选装部件4.1.5.1 Tricon部件的标准重量4.1.5.2 I/O模件的槽键4.1.5.3 Tricon机架的I/O总线地址4.1.6 不同系统配置下的电源支持4.1.6.1 确定Tricon机架的逻辑功率4.1.6.2 确定冷却要求4.1.7 系统内各模件配置的规则4.1.7.1 允许的模件总数4.1.7.2 每种类型的最大点数4.1.7.3 对于通讯模件的特殊规定4.1.8 机架和I/O总线的连接4.1.9 试运行4.1.10 和TriStation PC的连接4.1.10.1 把EICM接到TriStation上4.1.10.2 把NCM或ACM接到TriStation上4.1.11 主机架的电池4.1.12 数字输出模件的输出表决器诊断4.1.12.1 AC电压数字输出模件4.1.12.2 DC电压数字输出模件4.1.12.3 现场布线的注意事项4.2 正确地将Tricon接地4.2.1 Tricon的接地系统4.2.2 为何必须有安全接地4.2.3 把机架的AC安全接地相4.2.4 连接Tricon的信号地4.2.4.1全数字系统4.2.4.2 全模拟系统或模拟/数字混合系统4.2.4.3 与大型控制系统的集成4.2.5 连接屏蔽地第5章维护5.1 常规维护5.1.1 检查系统电源5.1.2 启用“禁止”输出表决器诊断（OVD）5.1.3 反向置位现场I/O点5.1.4 更换背板上的电池5.2 对报警的反应5.2.1 确认并诊断故障5.2.1.1 检查模件指示器5.2.1.2 利用TriStation的诊断能力5.2.2 电源模件5.2.3 主处理器5.2.4 数字输入模件5.2.5 模拟输入模件5.2.6 脉冲输入模件5.2.7 脉冲累计输入模件5.2.8 热电偶输入模件5.2.9 数字输出模件5.2.10 8点监控数字输出模件5.2.11 16点监控数字输出模件5.2.12 模拟输出模件5.2.13 继电器输出模件5.2.14 增强型智能通讯模件5.2.15 网络通讯模件5.2.16 安全管理模件5.2.17 先进通讯模件5.2.18 远程模件（RXM）5.3 模件更换5.3.1 电源模件更换5.3.2 主处理器更换5.3.3 没有热备的I/O模件的更换5.3.4 有热备的I/O模件的更换5.3.5 EICM的更换5.3.6 有热备的SMM的更换5.3.7 没有热备的SMM的更换5.3.8 NCM的更换5.3.9 有热备的HIM的更换5.3.10 没有热备的HIM的更换5.3.11 有热备的ACM的更换5.3.12 没有热备的ACM的更换第6章远程机架的应用6.1 基本资料6.1.1 远程位置置的设定6.1.2 RXM机架的逻辑配置6.2 RXM机架的描述6.2.1 RXM机架的RXM模件的规格6.3 RXM模件说明6.3.1 多模RXM组件6.3.1.1主光纤RXM组件—#4200-3模件6.3.1.2 远距光纤RXM组件—#4201-3模件6.3.1.3 多模RXM光纤电缆的规格6.3.2 单模RXM组件6.3.1.1主光纤RXM组件—#4210-3模件6.3.1.2 远距光纤RXM组件—#4211-3模件6.3.1.3 单模RXM光纤电缆的规格6.3.3 光缆的应用6.3.3.3多模光纤的选择6.4 典型光纤安装6.4.1 光缆6.4.2接线盒6.4.3尾纤6.4.4 接头附录A 因系统硬件的升级而更换EPROMA.1 升级的可能性A.2 EPROM识别A.3 EPROM的处理A.4 更换EPROMA.5 EPROM的位置A.5.1 数字输入模件A.5.2 数字输出模件A.5.3.1 TMR/双通道数字输出模件A.5.3.2监督型数字输出（SDO）模件A.5.3.3继电器输出模件A.5.3 模拟模件A.5.4 热电偶模件A.5.5 脉冲输入模件A.5.6 脉冲累计输入模件A.5.7 通讯模件A.5.8 远程模件(RXM)附录B 更改I/O总线地址附录C Tricon模件的键的更换C.1 键的识别C.2 安装电源模件的键C.3 安装单键和双键附录D标准电缆的插针D.1 TriStation到EICM的电缆D.2 25针到9针的转换接头D.3 Honeywell DHP电缆D.4 机架间互连用的I/O总缆附录E 更换/用户化用的推荐另件附录F 推推荐布线方法F.1 一般考虑F.2 导线屏蔽F.2.1 电缆间距F.2.2 导轨考虑F.2.3 接地附录G 词汇一览索引第一章概述本章介绍9.6版Tricon控制器及其配置信息，运行原则和安全认证级别。

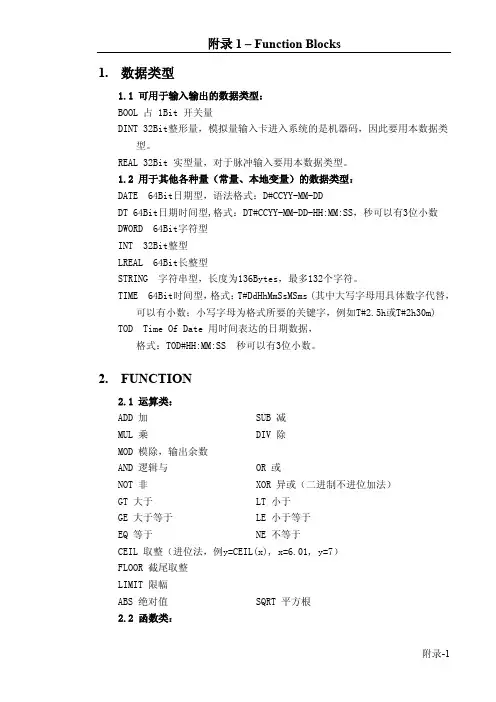

1.数据类型1.1 可用于输入输出的数据类型：BOOL 占 1Bit 开关量DINT 32Bit整形量，模拟量输入卡进入系统的是机器码，因此要用本数据类型。

REAL 32Bit 实型量，对于脉冲输入要用本数据类型。

1.2 用于其他各种量（常量、本地变量）的数据类型：DATE 64Bit日期型，语法格式：D#CCYY-MM-DDDT 64Bit日期时间型,格式：DT#CCYY-MM-DD-HH:MM:SS，秒可以有3位小数DWORD 64Bit字符型INT 32Bit整型LREAL 64Bit长整型STRING 字符串型，长度为136Bytes，最多132个字符。

TIME 64Bit时间型，格式：T#DdHhMmSsMSms (其中大写字母用具体数字代替，可以有小数；小写字母为格式所要的关键字，例如T#2.5h或T#2h30m) TOD Time Of Date 用时间表达的日期数据，格式：TOD#HH:MM:SS 秒可以有3位小数。

2.FUNCTION2.1 运算类：ADD 加SUB 减MUL 乘DIV 除MOD 模除，输出余数AND 逻辑与OR 或NOT 非XOR 异或（二进制不进位加法）GT 大于LT 小于GE 大于等于LE 小于等于EQ 等于NE 不等于CEIL 取整（进位法，例y=CEIL(x), x=6.01, y=7）FLOOR 截尾取整LIMIT 限幅ABS 绝对值SQRT 平方根2.2 函数类：EXP 自然指数LN 自然对数EXPT 指数LON 以10为底对数MAX 求一组输入中的最大值MIN 最小值MEDSEL 求一组输入中的中值。

偶数个输入时，输出是中间二数的平均值。

NUMBITS 计算一组布尔量中逻辑“真”的个数SIN 正弦函数（单位：弧度）ASIN 反正弦函数COS 余弦函数ACOS 反余弦函数TAN 正切函数ATAN 反正切函数2.3 数据转换类：这类功能的作用是将一种变量的类型转换成另一种变量。

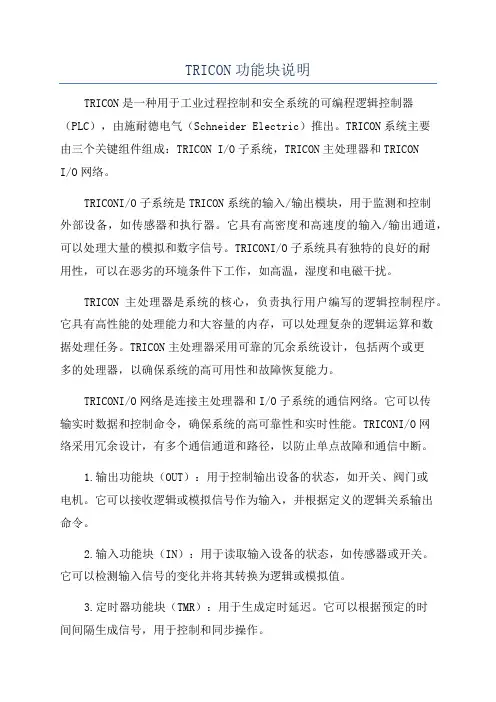

TRICON功能块说明TRICON是一种用于工业过程控制和安全系统的可编程逻辑控制器（PLC），由施耐德电气（Schneider Electric）推出。

TRICON系统主要由三个关键组件组成：TRICON I/O子系统，TRICON主处理器和TRICONI/O网络。

TRICONI/O子系统是TRICON系统的输入/输出模块，用于监测和控制外部设备，如传感器和执行器。

它具有高密度和高速度的输入/输出通道，可以处理大量的模拟和数字信号。

TRICONI/O子系统具有独特的良好的耐用性，可以在恶劣的环境条件下工作，如高温，湿度和电磁干扰。

TRICON主处理器是系统的核心，负责执行用户编写的逻辑控制程序。

它具有高性能的处理能力和大容量的内存，可以处理复杂的逻辑运算和数据处理任务。

TRICON主处理器采用可靠的冗余系统设计，包括两个或更多的处理器，以确保系统的高可用性和故障恢复能力。

TRICONI/O网络是连接主处理器和I/O子系统的通信网络。

它可以传输实时数据和控制命令，确保系统的高可靠性和实时性能。

TRICONI/O网络采用冗余设计，有多个通信通道和路径，以防止单点故障和通信中断。

1.输出功能块（OUT）：用于控制输出设备的状态，如开关、阀门或电机。

它可以接收逻辑或模拟信号作为输入，并根据定义的逻辑关系输出命令。

2.输入功能块（IN）：用于读取输入设备的状态，如传感器或开关。

它可以检测输入信号的变化并将其转换为逻辑或模拟值。

3.定时器功能块（TMR）：用于生成定时延迟。

它可以根据预定的时间间隔生成信号，用于控制和同步操作。

4.计数器功能块（CTR）：用于计算输入信号的数量。

它可以用于监测和计量系统中的事件。

5.比较器功能块（CMP）：用于比较两个输入信号的值。

它可以根据预定的条件和逻辑关系判断输入信号的相对大小和关系。

6.逻辑功能块（LOG）：用于执行逻辑运算，如与、或、非等。

它可以将多个输入信号进行布尔运算，产生与逻辑结果。

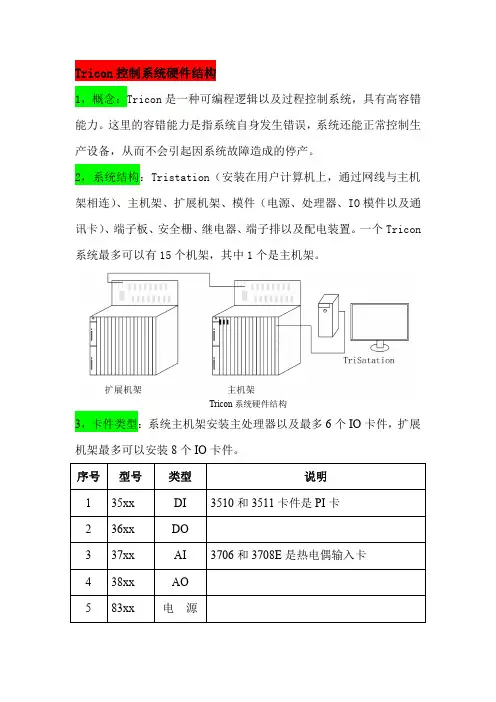

Tricon控制系统硬件结构
1，概念：Tricon是一种可编程逻辑以及过程控制系统，具有高容错能力。

这里的容错能力是指系统自身发生错误，系统还能正常控制生产设备，从而不会引起因系统故障造成的停产。

2，系统结构：Tristation（安装在用户计算机上，通过网线与主机架相连）、主机架、扩展机架、模件（电源、处理器、IO模件以及通讯卡）、端子板、安全栅、继电器、端子排以及配电装置。

一个Tricon 系统最多可以有15个机架，其中1个是主机架。

Tricon系统硬件结构
3，卡件类型：系统主机架安装主处理器以及最多6个IO卡件，扩展机架最多可以安装8个IO卡件。

序号型号类型说明
135xx DI3510和3511卡件是PI卡
236xx DO
337xx AI3706和3708E是热电偶输入卡
438xx AO
583xx电源
63008处理器执行程序并对输入和输出进行表决
4，系统工作过程：Tricon系统出电源卡件是双重冗余外，其它所有卡件内部都是三重冗余的，每个IO卡件内部都有3个独立的分电路，对于输入卡件来说，每个分电路读取过程数据，并将数据传输给各自的处理器进行处理，三个独立处理器通过Tribus总线通讯，最后控制输出卡件，达到控制现场设备的目的。

同时，对于每一个IO卡件，都可以安装一个热备卡件，一旦正在工作的卡件故障，热备卡件可以立即工作，由于主卡件和热备卡件始终自行同步，所以热备卡件投运是无间歇的。

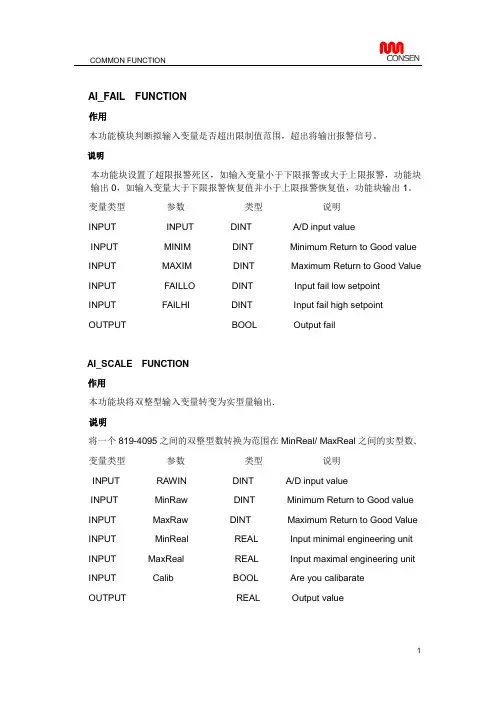

AI_FAIL FUNCTION作用本功能模块判断拟输入变量是否超出限制值范围，超出将输出报警信号。

说明本功能块设置了超限报警死区，如输入变量小于下限报警或大于上限报警，功能块输出0，如输入变量大于下限报警恢复值并小于上限报警恢复值，功能块输出1。

变量类型参数类型说明INPUT INPUT DINT A/D input valueINPUT MINIM DINT Minimum Return to Good valueINPUT MAXIM DINT Maximum Return to Good ValueINPUT FAILLO DINT Input fail low setpointINPUT FAILHI DINT Input fail high setpointOUTPUT BOOL Output failAI_SCALE FUNCTION作用本功能块将双整型输入变量转变为实型量输出.说明将一个819-4095之间的双整型数转换为范围在MinReal/ MaxReal之间的实型数．变量类型参数类型说明INPUT RAWIN DINT A/D input valueINPUT MinRaw DINT Minimum Return to Good valueINPUT MaxRaw DINT Maximum Return to Good ValueINPUT MinReal REAL Input minimal engineering unitINPUT MaxReal REAL Input maximal engineering unitINPUT Calib BOOL Are you calibarateOUTPUT REAL Output valueAlm_H FUNCTION作用本功能块将输入变量和设定值比较，并产生报警输出．说明当输入变量大于报警设定值，功能块输出０．当输入变量小于报警设定值和死区的差值后，功能块输出１．变量类型参数类型说明INPUT Input REAL A/D input valueINPUT AlmLimH REAL Ｈi alm setpointINPUT DB REAL Data base setpointINPUT AlmFB BOOL Input fail low setpointOUTPUT BOOL Output hi almAlm_L FUNCTION（略）作用本功能块将输入变量和设定值比较，并产生报警输出．说明当输入变量小于报警设定值，功能块输出０．当输入变量大于报警设定值和死区的和后，功能块输出１．DEVA FUNCTION作用本功能块对3AI输入信号产生偏差报警(Maximun value - Minimun value) > Engineering span*10%。

模件就会加大它的输出以保持其电力供应。如果电力 中断或者两个模件之一实效，其FAULT指示器将点亮。 此时将失效的电源模件从现场电源上卸开。把它从机 架上取下，直接更换不需要切断Tricon
电源模件的供电
• 双重冗余电源模件其电压有下列几种：
—120VAC/VDC —24VDC —230VAC
• 每一电源至少需要240w的功率
据和程序累计保存六个月的时间。每个电 池的存储寿命为5年。
• 建议每5年更换一次电池，或者在它们累计
被使用了六个月以后更换。
触发各场I/O点
• 有些类型的数字I/O模件需要对I/O点触发，
3501E，3502E，3503E，3505E，3601E， 3608E。
• 每三到六个月，应将各场点由正常运行状
例行维护
• 检查系统电源的完整性 • 定期的使动“被禁动的”输出表决器诊断
（OVD）
• 定期的触发各现场I/O点 • 更换主机架电池 • 更换MP • 更换电源模件
检查电源系统
• 标准情况功率两个电源各分担一半 • 非正常情况下，电源之一可能要求给出系统电
力的100%。所以为了验证电源的完好，要定期 检查电源。
什么是Tricon
• Tricon是一种现代的逻辑与过程控制器，可
提供高水平的容错能力的控制器。
• 当前使用的Tricon版本为: TriStation 1131 -
v4.3
• 系统的硬件、软件均通过TUV AK6 级认证
Tricon 的全球市场
• ESD市场占有率:
中国:70% 全球:30%
• 工业领域的应用:
波,PID,防喘控制模块,调速控制模块,打印等
基本部件
• 主机架与扩展机架 • I/O扩展 • 双重电源模件 • 三重加强型主处理器

1.3.2. ALH02_01(Alarm Limit High) 作用 本功能块将输入变量和设定值比较，并产生报警输出．正常输出为 0，报警、联锁为 1 说明 当输入变量大于报警设定值，功能块输出 0．当输入变量小于报警设定值和死区的差值后 （死区差值可以设为量程的 2%或根据具体数值做调整），功能块输出 1 变量类型 参数 类型 说明 INPUT Input REAL Engineering Value In INPUT INPUT INPUT OUTPUT AlmLimH DB AlmFB REAL REAL BOOL BOOL Alarm Limit High Setpoint Deadband Alarm Feedback Alarm Output Output := True; Output := False;
仅限于康吉森工程内部参考使用
1.12.1. 1.12.2. 1.12.3. 1.12.4. 1.12.5. 1.12.6.
FO01_01 FO02_01 FO11_01（用于带首出的硬件灯屏） FO12_01（用于带首出的硬件灯屏） FO21_01（用于带首出的硬件灯屏） FO22_01（用于带首出的硬件灯屏）
道客巴巴文档豆丁文档在线文档共享文档资料文件模板论文考试试题调查报告期刋杂志律师公务员建造师会计师毕业设计宗教音乐艺术职称等等内容广精欢迎下载打印分享或收藏
– 工程部 TMC 基本函数库说明 GCLIB 1.4 为蓝本进行说明 仅限于康吉森工程内部参考使用 - JOB - PLAN
- TITLE
函数库说明
FLOW01_01 流量开方（原 FLOW） RFT01_01-----原 RFILTER 滤波函数 DEVA01_01 偏差报警 (原 DEVA) F_AC01_01 流量累积函数 A2OUT_01（原 A2OUT） AO 输出 Trident_HMI (防止通讯 Break 功能) HMI 报警盘（可用于硬灯屏，不带首出功能） ALMAN01_01 (原 ALM_ANN) ALMAN02_01

27•Test all basic processor and floating-point instructions and operating modes •Validate user memory by means of the TriBus hardware-voting circuitry •Verify the shared memory interface with each I/O communication processor and channel •Verify handshake and interrupt signals between the CPU, each I/O communication processor and channel •Check each I/O communication processor and channelmicroprocessor, ROM, sharedmemory access and loopback of RS-485 transceivers •Verify the TriClock and TriBus interfacesTricon CommunicationModuleThe Tricon Communication Module (TCM), which is compatible with only Tricon v10.0 and later systems, allows the Tricon to communicate with TriSta-tion 1131, other Tricon or Trident controllers, Modbus master and slave devices, and external hosts over Ethernet networks.Each TCM contains four serial ports, two network ports, and one debug port (for Triconex use).Each serial port is uniquely addressed and can be configured as a Modbus master or slave. Serial Port #1 supports either the Modbus or the Trimble GPS interface. Serial Port #4 supports either the Modbus or the TriStation interface. Each TCM supports an aggregate data rate of 460.8 kilobits per second, for all four serial ports.Any standard Modbus device can communicate with the Tricon through the TCM, provided that aliases are assigned to the Tricon variables. Alias numbers must also be used when hostIf multiple Tricon systems areconnected by means of NCMs, the time synchronization capability ensures a consistent time base for effective SOE time-stamping. See page 72 for more information. DiagnosticsExtensive diagnostics validate the health of each MP, I/O module and communication channel. Transient faults are recorded and masked by the hardware majority-voting circuit.Persistent faults are diagnosed and the errant module is hot-replaced.MP diagnostics perform these tasks:•Verify fixed-program memory and static RAMMain Processor ModulesModel 3008 Main Processors (MP) are available for Tricon v9.6 and later systems. For detailed specifications, see the Planning and Installation Guide for Tricon Systems .Three MPs must be installed in the Main Chassis of every Tricon system. Each MP independently communicates with its I/O subsystem and executes the user-written control program.Sequence of Events (SOE)and Time Synchronization During each scan, the MPs inspect designated discrete variables for state changes known as events. When an event occurs, the MPs save the current variable state and time stamp in the buffer of an SOE block.。

防喘控制的 I/O要求
Tag
Type
Function
PT
AI
入口/出口压力
TT
AI
入口/出口温度
FT
AI
入口流量
PV
AO
防喘阀
SOV
DO
旁路/放空阀
ESD DI
跳车输出
防喘控制方框图
TRICONEX的防喘控制系统可由各个独立的功 能模块来描述，每个模块都有各自已定义的功能， 并通过输入输出信号（均给出位号名）与其它功能 模块相互连接和作用。
如果系统检测到工作点越过喘振线，表示喘振已发生，喘振控制线将被自动调节 到右方，而加大安全余量。
可能导致喘振的条件有： 因压缩机磨损导致喘振线移位 变送器调校不准确 安全裕度不足 过程条件突变 喘振线设置错误 每当如前述喘振被检测到，安全裕度增加（控制线右移）一个校准量。输入一个
防喘模块方框图
各块的功能介绍
TS3000控制系统的喘振控制功能用上图形象的表达，每一个模块都定 义一种具体的控制功能，各种控制功能相互作用，构成一个完整的防 喘振控制系统。
模块 1 选定控制算法。 模块 2 检测工作点离喘振控制曲线的远近情况。 模块 3 喘振安全域 （即喘振控制曲线与喘振曲线之间的距离）重新校
比例功能：
系统有一纯比例调节阶段，该阶段可独立于正常PI控制器 打开防喘阀。当工作点移到喘振控制线左方，而正常PI控 制器无法提供足够响应，可能导致严重的过程失序时，则 进入该阶段。亦即在控制线左方到达某一特定裕度，则打 开防喘阀，进入该阶段。当工作点与喘振线重合时，防喘 阀全开。换言之，工作点进入喘振控制线及喘振线之间时， 防喘阀按比例打开。该比例阶段是由信号选择器来实现的。 控制器的反馈动作迫使控制器输出跟踪该阶段。

TriStation_1131中文培训手册TriStation 1131 中文培训手册前言 (5)T RI S TATION 1131版本4.1的新特性： (5)摘要： (6)1.项目管理 (6)1.1.综述 (8)1.2.项目管理步骤 (9)1.3.T RI S TATION 1131安装 (10)1.3.1.系统需求 (11)1.3.2.从以前TriStation 1131版本的升级 (11)1.3.3.安装 TriStation 1131 软件 (11)1.3.4.卸载 TriStation 1131 软件 (12)1.3.5.校验 TriStation 1131 的安装 (12)1.4.T RI S TATION 1131项目 (13)1.4.1.项目Workspace (14)1.4.2.显示项目版本号和文档 (14)1.4.3.把已有项目升级到4.1版 (16)1.4.4.添加旁注 (17)1.5.项目创建 (18)1.5.1.新建一个TriStation 1131项目 (18)1.5.2.添加项目描述 (19)1.5.3.登录到一个已有的项目 (20)1.6.项目选项 (22)1.6.1.语言设定 (22)1.6.2.注释设定 (23)1.6.3.监控BOOL量的颜色 (24)1.7.T RI S TATION 1131选项 (25)1.7.1.指定目录位置 (25)1.7.2.指定制图颜色 (27)1.7.3.指定 FBD（功能块图表）编辑器选项 (27)1.7.4.指定 LD（梯形图）编辑器选项 (28)1.7.5.指定 CEM（因果矩阵）编辑器选项 (30)1.8.用户权限 (31)1.8.1.管理员用户权限 (32)1.8.2.增加和修改用户权限 (33)1.8.3.修改特别的安全级别 (34)1.8.4.修改安全级别名称 (36)1.9.库文档 (37)1.9.1.创建一个项目元素的库 (38)1.9.2.库管理 (41)1.9.3.添加库 (42)1.9.4.升级库 (42)1.9.5.删除库 (43)1.9.6.校验库版本 (43)1.10.报告 (44)1.10.1.升级报告数据库 (44)1.10.2.察看和打印报告 (44)1.10.3.给项目添加用户报告 (46)1.10.4.输出报告 (46)1.10.5.报告数据库信息 (47)前言TriStation 1131™ 开发平台是一款针对Triconex控制器，用来开发、测试、存储危险保护和过程控制的软件。

因 为 每 一 个 支 路 都 是 和 其 它 两 个 隔 离 的 ，任 一 支 路 内 的 任 何 一 个 单 点 失 效都不会传递给其它两支。如果在一支内有硬件故障发生，该失效的一支 就能被其它两支所补偿。所以修理工作，包括拆卸和更换失效的支路内的 失效模件都可以在Triconex在线情况下进行，不使过程中断。系统能自行 重新配置而进行充分的TMR运作。
1.1 Triconex的概述
Tri con ex旗 下 有 T ricon和 Trident两 套 控 制 系 统 ，其 中 Trident更 适 用 于 系 统 比 较 小 的 中 /小 型 现 场 环 境 ，而 Tr i con则 多 用 在 需 要 控 制 的 设 备 比 较 多 的大系统中。它们都是一种现代化的可编程逻辑与过程控制器，可以提供 高水平的系统容错能力的控制器。下面说明容错的概念，并列出TRICON系 统的主要特性。
Triconex 提高了系统的安全性，提供自动检测和确认现场传感器的完整 性，完全的跳闸和控制功能，与管理数据高速公路直接连接，以达到安全回 路功能的连续监控。 b）锅炉火焰安全
在大多数的精炼厂中，过程蒸汽锅炉起一个循环回路部件的功能。为了 保护锅炉，正常启动和停机的安全内锁系统以及锅炉火焰安全系统由 Triconex 系统整合为一体。传统应用中，这些功能由独立的，非整合的部件提供。但
----能耐受严酷的工业环境。 ----能够现场安装，可以在控制器在线使用状态下进行模件一级的修 理工作。I/O模件的更换不会打乱现场布线。 ----能支持多达118个I/O模件(模拟的和数字的)和选装的通讯模件， 该模件可以与Modbus主机和从属机连接，或者和Foxboro与Honeywell分布 控 制 系 统 ( DCS)、其 它 在 Peer— to— Peer网 络 内 的 各 个 TRICON、以 及 在 802 ．3 网络上的外部主机相连接。 ----备有组合的支持，可以支持位于远离主机架2公里(1.2英里)以内 的远距I／O模件。 ----可以执行控制程序，该程序按继电器梯级逻辑写成并由一独立的 称作TRISTATION的工作站进行演变和调试。 ----在输入和输出模件内备有智能功能，以使主处理器的工作负荷得 以 减 轻 。 每 个 I/O模 件 都 有 三 个 微 处 理 器 。 输 入 模 件 的 微 处 理 器 对 输 入 进 行过滤和解调，并诊断模件上的硬件故障。输出模件微处理器为输出数据 的表决提供信息、检查来自输出终端的环回数据以使输出能最后有效、并 能诊断现场线路的问题。 ----提供总体的在线诊断，并具有自适应修理能力。 ----可以在TRICON正常运行中进行常规维护而不干扰被控的过程。 ----可支持“热插备件”I/O模件在关键时候的使用，在不可能立即 进行维修的情况下应急。
