截止阀,闸阀,球阀,蝶阀的原理与用途

蝶阀与球阀、截止阀的用途最近一个山东烟台的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于蝶阀球阀和截止阀的问题，其实在工业流程控制中，阀门扮演着至关重要的角色。

北高科阀门认为蝶阀、球阀和截止阀作为最常见的三种阀门类型，它们各自具有独特的设计特点和适用场景。

蝶阀的用途蝶阀是一种结构简单的调节阀，它的关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

蝶阀在管道上主要起切断和节流作用。

1. 流量调节：蝶阀适用于流量调节，尤其是在大口径的调节领域，蝶阀的应用非常普遍。

由于蝶阀在管路中的压力损失比较大，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响。

2. 泥浆介质：由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。

依据密封件的强度，也可用于粉状和颗粒状介质。

3. 节流控制：在节流、调节控制与泥浆介质中，要求结构长度短、启闭速度快、低压截止（压差小），推荐选用蝶阀。

4. 双位调节：在双位调节、缩径的通道、低噪声、有气穴和汽化现象、向大气少量渗漏、具有磨蚀性介质时，可选用蝶阀。

5. 特殊工况：在特殊工况条件下节流调节，或要求密封严格、磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。

球阀的用途球阀的启闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

1. 快速切断：球阀最适宜做开关、切断阀使用，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

2. 流量调节：球阀也可以用于调节流量，尤其是在需要高精度和控制灵敏度的流量控制应用中。

3. 高温介质：球阀可以在高温下使用，也可以在液体和气体中使用，并带有一些固体颗粒。

它们在发电厂、石油和天然气、炼油等领域很常见。

4. 低压截止：球阀也适用于轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中。

阀门分类阀门按结构种类可分为：蝶阀—用于开启或关闭管道内的介质。

也可作调节用阀门。

球阀、闸阀、旋塞阀、截止阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水阀—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类的阀门有:截断阀类—主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类—主要用于调节介质的压力或流量。

包括调节阀、节流阀、减压阀等。

止回阀类—用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类—用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类—用于介质超压时的安全保护。

包括各种类型的安全阀。

分配用阀—用来改变介质的流向，起分配作用。

如三通旋塞、三通截止阀等阻气排水用阀—留存气体，排除凝结水。

如疏水阀。

阀门按压力分类真空阀—工作压力低于标准大气压的阀门。

低压阀—公称压力PN 小于1.6MPa的阀门。

中压阀—公称压力PN 2.5~6.4MPa的阀门。

高压阀—公称压力PN10.0~80.0MPa的阀门。

超高压阀—公称压力PN大于100MPa的阀门。

按介质温度分类高温阀—大于450C的阀门。

中温阀—120C≤t≤450C的阀门。

常温阀—-40C≤t≤120 C的阀门。

低温阀—-100C≤t≤-40 C的阀门。

超低温阀—小于-100 C的阀门。

按阀体材料分类金属材料阀门—如碳钢阀门、铸钢阀门、不锈钢阀门、合金钢阀门、铸铁阀门、钛合金阀门、蒙乃尔合金阀门、铜合金阀门、铝合金阀门、铅合金阀门。

金属阀体衬里阀门—如衬氟阀门、衬胶阀门、衬里阀门、衬铅阀门、衬搪瓷阀门。

8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门分为不锈钢闸阀、止回阀、截止阀、球阀、蝶阀、调节阀、安全阀、电磁阀等。

以下将对这些阀门的工作原理与作用、密封形式与优缺点进行详细介绍。

1.不锈钢闸阀：工作原理与作用：不锈钢闸阀是通过门板在阀体内上下滑动来实现开关的。

当门板下降时，门板与座圈之间的间隙会逐渐填充，从而实现密封。

当门板上升时，门板与阀体底部之间形成一定的间隙，从而实现开启状态。

不锈钢闸阀主要用于管道中的切断和调节流量。

密封形式与优缺点：闸阀的密封形式主要有金属密封和弹性全开式密封两种。

金属密封具有耐高压、耐高温、耐腐蚀等优点，但密封性能较差。

弹性全开式密封具有良好的密封性能，但在高温和高压条件下容易老化和磨损。

2.止回阀：工作原理与作用：止回阀是一种防止介质倒流的阀门。

其工作原理是通过流体自身的压力使阀瓣自动关闭，防止介质倒流。

止回阀主要用于防止水锤和保护设备。

密封形式与优缺点：止回阀的密封形式主要有半球形阀瓣密封和弹簧负荷密封两种。

半球形阀瓣密封适用于介质流量大、流速较快的场合，但密封性能较差。

弹簧负荷密封适用于流量小、流速缓慢的场合，密封性能较好。

3.截止阀：工作原理与作用：截止阀是通过阀瓣沿阀体轴线的上下移动实现开关的。

当阀瓣上升时，阀门开启；当阀瓣下降时，阀门关闭。

截止阀主要用于切断或调节介质流量。

密封形式与优缺点：截止阀的密封形式主要有填料密封和金属密封两种。

填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。

金属密封适用于高温、高压和耐腐蚀的场合，密封性能良好。

4.球阀：工作原理与作用：球阀是通过阀芯旋转达到开关的。

当阀芯旋转到与阀体孔径平行的位置时，阀门开启；当阀芯旋转到与阀体孔径垂直的位置时，阀门关闭。

球阀主要用于切断或调节介质流量。

密封形式与优缺点：球阀的密封形式主要有填料密封和弹性密封两种。

填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。

弹性密封适用于广泛的介质和温度范围，密封性能较好。

阀门种类及工作原理
阀门是一种常见的流体控制装置，通常用于控制介质的流量、压力和方向。

根据不同的工作原理和用途，阀门可以分为以下几种类型：
1. 截止阀：截止阀通过提升或降低阀芯，使阀门关闭或打开，从而控制流体的流动。

当阀芯与阀座接触时，阀门关闭，阻止流体通过；当阀芯离开阀座时，阀门打开，允许流体通过。

这种阀门适用于需要切断流体流动的场合。

2. 止回阀：止回阀用于防止流体倒流。

其工作原理是利用阀门内设置的阀瓣或阀盘，当流体的压力在一侧高于另一侧时，阀瓣被推开打开，允许流体流动；而当压力反转时，阀瓣会立即关闭，防止流体倒流。

3. 调节阀：调节阀用于根据需要调节流体的流量和压力。

它可以通过改变流体通过阀门的截面积来实现流量的调节，也可以通过改变阀门的开度来调节压力。

调节阀一般具有高精度和稳定性，适用于对流体流量和压力有严格要求的应用场合。

4. 安全阀：安全阀常用于保护设备和管道系统的安全，防止因过压或其他原因造成的事故发生。

其工作原理是当流体压力超过安全设定值时，阀门会自动打开，释放部分流体，以降低压力，保护系统的安全。

5. 泄压阀：泄压阀也是一种用于保护设备和管道系统的安全阀。

其工作原理是当系统内部压力超过设定值时，阀门会自动打开，
将超压的流体释放到低压区域，以降低压力至安全范围内。

以上是一些常见的阀门种类及其工作原理。

不同的阀门在实际应用中具有不同的特点和优势，选择适合的阀门类型有助于提高流体控制的效率和安全性。

阀门的工作原理
阀门是一种用于控制流体（液体、气体）流动的装置。

它通过开启或关闭通道来控制流体的流量。

阀门通常由阀体、阀芯和阀盖组成。

阀门的工作原理可以根据不同的类型而有所不同。

以下是几种常见阀门的工作原理：
1. 截止阀：截止阀的工作原理基于阀芯的移动来控制流体流动。

当阀芯与阀座接触时，流体无法通过阀门。

而当阀芯与阀座分开时，流体可以通过阀门并流动。

2. 球阀：球阀通过旋转球体来控制流体的流动。

当球体的通道与流体流向对齐时，流体可以通过阀门。

而当球体旋转使通道与流体流向垂直时，流体无法通过阀门。

3. 蝶阀：蝶阀通过旋转圆盘来控制流体的流动。

当圆盘平行于流体流向时，流体可以通过阀门。

而当圆盘与流体流向垂直时，流体无法通过阀门。

4. 自动调节阀：自动调节阀根据系统要求自动调整阀芯或阀门的开启程度，从而控制流体流量。

无论是哪种类型的阀门，其工作原理都是通过改变流体通道的形状或尺寸来控制流量的大小。

阀门可以手动操作，也可以经过自动控制系统控制。

不同的工况和需求会选择不同类型的阀门来实现流体的控制。

8种常用阀门及闸阀工作原理与作用、密封形式与优缺点1、阀门种类：⑴、阀门种类多、品种复杂，主要有闸阀、截止阀、节流阀、蝶阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等；⑵、其中常用的有闸阀、截止阀、节流阀、旋塞阀、蝶阀、球阀、止回阀、隔膜阀。

2、闸阀：⑴、闸阀是指启闭体（阀板）由阀杆带动，沿阀座密封面作升降运动的阀门，可接通或截断流体的通道。

⑵、闸阀比截止阀密封性能好，流体阻力小，启闭省力，具有一定的调节性能，是最常用的截断阀门之一。

⑶、缺点是尺寸大、结构较截止阀复杂，密封体容易磨损，不易维修，一般不宜作节流用。

⑷、按闸阀阀杆上螺纹位置分为明杆式和暗杆式两类。

按闸板的结构特点又可分为楔式和平行式两类。

3、截止阀：⑴、截止阀是向下闭合式阀门，启闭件（阀瓣）由阀杆带动沿阀座（密封面）轴线作升降运动的阀门。

⑵、与闸阀相比，其调节性能好，密封性能差，结构简单，制造维修方便，流体阻力较大，价格便宜，是一种常用的截断阀，一般用于中、小口径的管道。

4、球阀：⑴、球阀的启闭件是带圆形通孔的球体，球体随阀杆转动以实现启闭的阀门。

⑵、球阀的结构简单，开关迅速，操作方便，体积小，重量轻，零部件少，流体阻力小，密封性好，维修方便。

5、节流阀：⑴、节流阀除阀瓣以外与截止阀结构基本相同，其阀瓣是节流部件，不同形状具有不同的特性，阀座的通径不宜过大，因其开启高度较小介质流速增大，从而加速对阀瓣的冲蚀。

⑵、节流阀外形尺寸小、重量轻、调节性能好，但调节精度不高。

6、旋塞阀：⑴、旋塞阀是以带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭的阀门。

⑵、旋塞阀结构简单、开关迅速、操作方便、流体阻力小，部件少、重量轻。

⑶、旋塞阀有直通式、三通式和四通式；直通式旋塞阀用于截断介质，三通式和四通式旋塞阀用于改变介质方向或进行介质分流。

7、蝶阀：⑴、蝶阀是蝶板在阀体内绕固定轴旋转90°即可完成启闭作用。

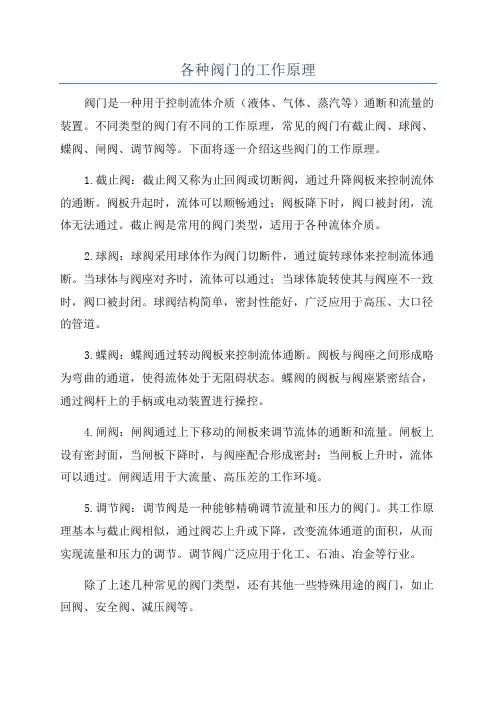

各种阀门的工作原理阀门是一种用于控制流体介质（液体、气体、蒸汽等）通断和流量的装置。

不同类型的阀门有不同的工作原理，常见的阀门有截止阀、球阀、蝶阀、闸阀、调节阀等。

下面将逐一介绍这些阀门的工作原理。

1.截止阀：截止阀又称为止回阀或切断阀，通过升降阀板来控制流体的通断。

阀板升起时，流体可以顺畅通过；阀板降下时，阀口被封闭，流体无法通过。

截止阀是常用的阀门类型，适用于各种流体介质。

2.球阀：球阀采用球体作为阀门切断件，通过旋转球体来控制流体通断。

当球体与阀座对齐时，流体可以通过；当球体旋转使其与阀座不一致时，阀口被封闭。

球阀结构简单，密封性能好，广泛应用于高压、大口径的管道。

3.蝶阀：蝶阀通过转动阀板来控制流体通断。

阀板与阀座之间形成略为弯曲的通道，使得流体处于无阻碍状态。

蝶阀的阀板与阀座紧密结合，通过阀杆上的手柄或电动装置进行操控。

4.闸阀：闸阀通过上下移动的闸板来调节流体的通断和流量。

闸板上设有密封面，当闸板下降时，与阀座配合形成密封；当闸板上升时，流体可以通过。

闸阀适用于大流量、高压差的工作环境。

5.调节阀：调节阀是一种能够精确调节流量和压力的阀门。

其工作原理基本与截止阀相似，通过阀芯上升或下降，改变流体通道的面积，从而实现流量和压力的调节。

调节阀广泛应用于化工、石油、冶金等行业。

除了上述几种常见的阀门类型，还有其他一些特殊用途的阀门，如止回阀、安全阀、减压阀等。

6.止回阀：止回阀常见于管道中，用于防止流体倒流。

其工作原理是通过阀瓣的运动，在流体的正向运动时，阀瓣打开，允许流体通过；而在逆向运动时，阀瓣关闭，阻止流体通过。

7.安全阀：安全阀用于保护管道或设备在超压情况下的安全。

当压力超过设定值时，安全阀会自动打开，释放过多的流体，以降低压力。

8.减压阀：减压阀用于控制管道中的压力，使之维持在设定的压力范围内。

减压阀的工作原理是通过调节阀芯的相对位置，使流体压力维持在设定值。

不同类型的阀门在不同工况下具有独特的工作原理和适用范围。

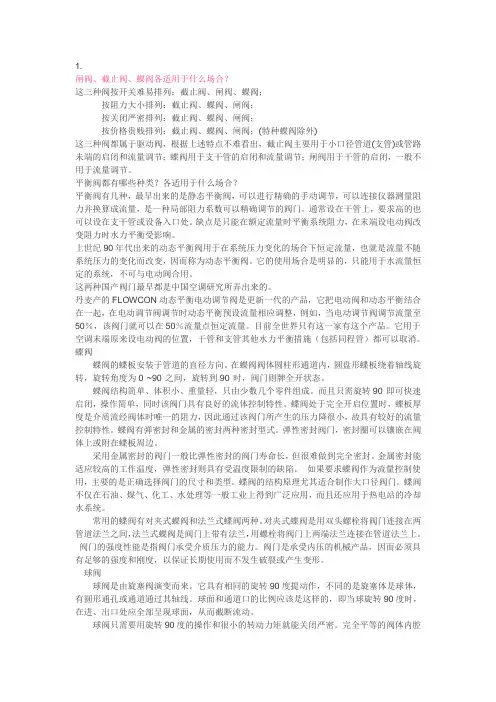

1.闸阀、截止阀、蝶阀各适用于什么场合？这三种阀按开关难易排列：截止阀、闸阀、蝶阀；按阻力大小排列：截止阀、蝶阀、闸阀；按关闭严密排列：截止阀、蝶阀、闸阀；按价格贵贱排列：截止阀、蝶阀、闸阀；(特种蝶阀除外)这三种阀都属于驱动阀，根据上述特点不难看出，截止阀主要用于小口径管道(支管)或管路未端的启闭和流量调节；蝶阀用于支干管的启闭和流量调节；闸阀用于干管的启闭，一般不用于流量调节。

平衡阀都有哪些种类？各适用于什么场合？平衡阀有几种，最早出来的是静态平衡阀，可以进行精确的手动调节，可以连接仪器测量阻力并换算成流量，是一种局部阻力系数可以精确调节的阀门。

通常设在干管上，要求高的也可以设在支干管或设备入口处。

缺点是只能在额定流量时平衡系统阻力，在末端设电动阀改变阻力时水力平衡受影响。

上世纪90年代出来的动态平衡阀用于在系统压力变化的场合下恒定流量，也就是流量不随系统压力的变化而改变，因而称为动态平衡阀。

它的使用场合是明显的，只能用于水流量恒定的系统，不可与电动阀合用。

这两种国产阀门最早都是中国空调研究所弄出来的。

丹麦产的FLOWCON动态平衡电动调节阀是更新一代的产品，它把电动阀和动态平衡结合在一起，在电动调节阀调节时动态平衡预设流量相应调整，例如，当电动调节阀调节流量至50％，该阀门就可以在50％流量点恒定流量。

目前全世界只有这一家有这个产品。

它用于空调末端原来设电动阀的位置，干管和支管其他水力平衡措施（包括同程管）都可以取消。

蝶阀蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

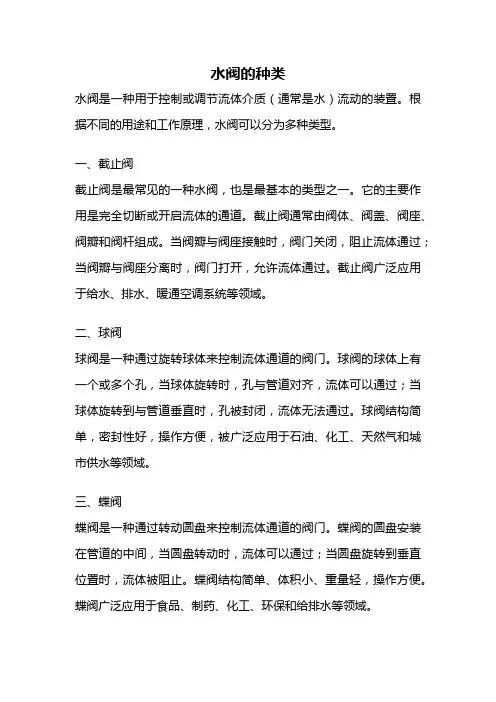

水阀的种类水阀是一种用于控制或调节流体介质（通常是水）流动的装置。

根据不同的用途和工作原理，水阀可以分为多种类型。

一、截止阀截止阀是最常见的一种水阀，也是最基本的类型之一。

它的主要作用是完全切断或开启流体的通道。

截止阀通常由阀体、阀盖、阀座、阀瓣和阀杆组成。

当阀瓣与阀座接触时，阀门关闭，阻止流体通过；当阀瓣与阀座分离时，阀门打开，允许流体通过。

截止阀广泛应用于给水、排水、暖通空调系统等领域。

二、球阀球阀是一种通过旋转球体来控制流体通道的阀门。

球阀的球体上有一个或多个孔，当球体旋转时，孔与管道对齐，流体可以通过；当球体旋转到与管道垂直时，孔被封闭，流体无法通过。

球阀结构简单，密封性好，操作方便，被广泛应用于石油、化工、天然气和城市供水等领域。

三、蝶阀蝶阀是一种通过转动圆盘来控制流体通道的阀门。

蝶阀的圆盘安装在管道的中间，当圆盘转动时，流体可以通过；当圆盘旋转到垂直位置时，流体被阻止。

蝶阀结构简单、体积小、重量轻，操作方便。

蝶阀广泛应用于食品、制药、化工、环保和给排水等领域。

四、闸阀闸阀是一种通过上下移动闸板来控制流体通道的阀门。

闸阀的闸板与通道垂直，当闸板上升时，流体可以通过；当闸板下降时，流体被阻止。

闸阀结构简单，流阻小，密封性好，但开启和关闭时间较长。

闸阀广泛应用于给水、排水和污水处理等领域。

五、止回阀止回阀是一种用于防止流体逆流的阀门。

它可以让流体在一个方向上自由流动，而在反方向上阻止流动。

止回阀的主要部件是阀体和阀瓣，阀瓣可以根据流体的流向自由移动。

止回阀广泛应用于给水、排水、化工和石油等领域。

六、减压阀减压阀是一种用于调节流体压力的阀门。

它可以根据需要自动调节流体的压力，保持在一个设定的范围内。

减压阀的主要部件是阀体、阀盖、调节弹簧和调节螺母。

当流体压力超过设定值时，阀门打开，流体减压；当压力低于设定值时，阀门关闭，阻止流体减压。

减压阀广泛应用于给水、石油、化工和制药等领域。

七、安全阀安全阀是一种用于保护设备和系统免受过压的阀门。
