闸阀、蝶阀、球阀等区别和特点[1]

常用阀门类型阀门是工业生产中常见的设备，用于控制流体的流动和压力。

常用阀门类型包括截止阀、调节阀、止回阀、球阀、蝶阀、闸阀和安全阀等。

本文将逐一介绍这些常用阀门类型的特点和应用。

1. 截止阀截止阀是一种用于控制流体流动的阀门，主要用于开启和关闭管路中的流体。

它具有结构简单、密封性能好的特点，广泛应用于石油、化工、冶金、电力等行业的管道系统中。

截止阀的操作方式有手动、电动和气动等，可根据需要选择不同类型的执行机构。

2. 调节阀调节阀是一种用于控制流体流量和压力的阀门，可以根据需要调节阀门的开启度来控制流体的流量。

调节阀通常用于需要对流体进行精确控制的系统中，如化工生产过程中的调节阀、蒸汽系统中的调节阀等。

调节阀的结构复杂，需要具有较高的精度和可靠性。

3. 止回阀止回阀是一种用于防止流体倒流的阀门，通常安装在管道系统中的泵、压缩机等设备的出口处。

止回阀可以有效阻止流体在管路中倒流，保护设备不受损坏。

止回阀的种类繁多，包括单向止回阀、复式止回阀、卫生止回阀等，可根据需要选择合适的类型。

4. 球阀球阀是一种操作简便、密封性能好的阀门，广泛应用于化工、石油、天然气等领域的管道系统中。

球阀的结构简单，由球体、阀杆和阀体组成，操作灵活方便。

球阀的密封性能好，使用寿命长，是一种常用的阀门类型。

5. 蝶阀蝶阀是一种通过旋转圆盘来控制流体流动的阀门，具有结构简单、操作灵活的特点。

蝶阀适用于大口径管道系统，可以快速开启和关闭，调节流量。

蝶阀通常用于食品、制药、污水处理等行业的管道系统中，是一种常用的阀门类型。

6. 闸阀闸阀是一种用于截断流体的阀门，适用于高压、高温、大口径的管道系统。

闸阀的密封性能好，操作力矩小，结构简单，易于维护。

闸阀通常用于化工、电力、水利等行业的管道系统中，是一种常见的阀门类型。

7. 安全阀安全阀是一种用于保护设备和系统安全的阀门，主要用于控制系统中的压力，当系统压力超过设定值时，安全阀会打开释放压力，保护设备不受损坏。

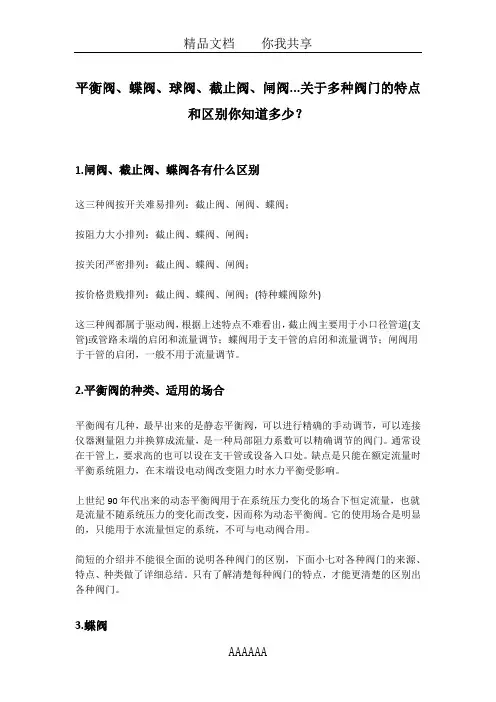

平衡阀、蝶阀、球阀、截止阀、闸阀...关于多种阀门的特点和区别你知道多少？1.闸阀、截止阀、蝶阀各有什么区别这三种阀按开关难易排列：截止阀、闸阀、蝶阀；按阻力大小排列：截止阀、蝶阀、闸阀；按关闭严密排列：截止阀、蝶阀、闸阀；按价格贵贱排列：截止阀、蝶阀、闸阀；(特种蝶阀除外)这三种阀都属于驱动阀，根据上述特点不难看出，截止阀主要用于小口径管道(支管)或管路未端的启闭和流量调节；蝶阀用于支干管的启闭和流量调节；闸阀用于干管的启闭，一般不用于流量调节。

2.平衡阀的种类、适用的场合平衡阀有几种，最早出来的是静态平衡阀，可以进行精确的手动调节，可以连接仪器测量阻力并换算成流量，是一种局部阻力系数可以精确调节的阀门。

通常设在干管上，要求高的也可以设在支干管或设备入口处。

缺点是只能在额定流量时平衡系统阻力，在末端设电动阀改变阻力时水力平衡受影响。

上世纪90年代出来的动态平衡阀用于在系统压力变化的场合下恒定流量，也就是流量不随系统压力的变化而改变，因而称为动态平衡阀。

它的使用场合是明显的，只能用于水流量恒定的系统，不可与电动阀合用。

简短的介绍并不能很全面的说明各种阀门的区别，下面小七对各种阀门的来源、特点、种类做了详细总结。

只有了解清楚每种阀门的特点，才能更清楚的区别出各种阀门。

3.蝶阀蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

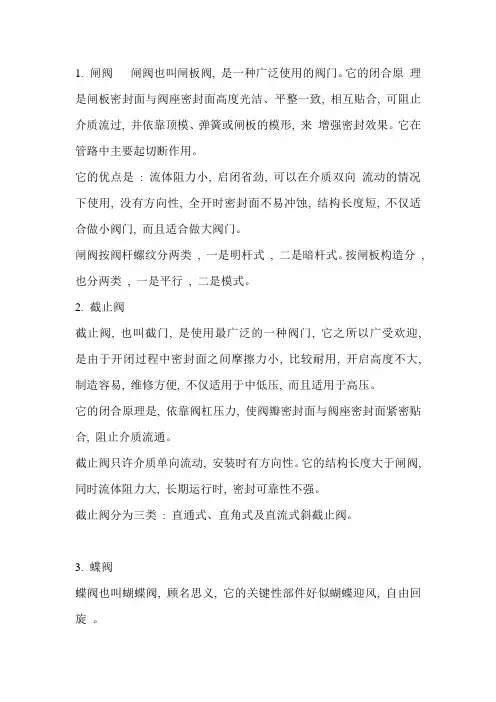

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

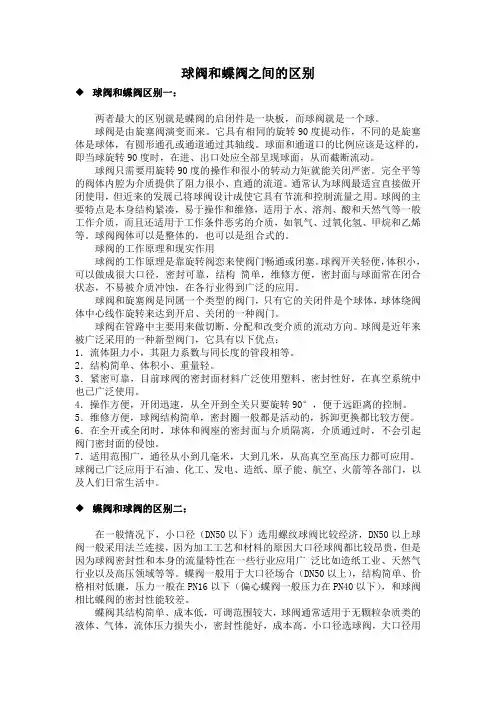

球阀和蝶阀之间的区别◆球阀和蝶阀区别一：两者最大的区别就是蝶阀的启闭件是一块板，而球阀就是一个球。

球阀是由旋塞阀演变而来。

它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。

球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

球阀阀体可以是整体的，也可以是组合式的。

球阀的工作原理和现实作用球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

各种阀门的特点
在工业和民用领域中，各种类型的阀门都扮演着至关重要的角色。

不同类型的阀门具有不同的特点和用途，以下是一些常见的阀门及其特点。

1. 球阀：球阀的关键部分是一个球体，当球体旋转时，阀门关闭或开启。

球阀结构简单，密封性能好，阀门关闭快，操作方便，适用于高压、高温和腐蚀介质。

2. 蝶阀：蝶阀的关键部件是一个圆形盘，当盘形旋转时，阀门关闭或开启。

蝶阀结构简单，密封性能好，重量轻，使用寿命长，适用于中低压和大口径的管道。

3. 闸阀：闸阀的关键部件是一个移动门板，门板有一个沟槽，当门板上升时，沟槽与阀体中的通道对齐，阀门开启；当门板下降时，沟槽与通道不对齐，阀门关闭。

闸阀结构简单，密封性能好，使用寿命长，适用于高压、高温和大口径的管道。

4. 截止阀：截止阀的关键部件是一个带有阀芯的活塞，当阀芯移动时，阀门关闭或开启。

截止阀结构复杂，但密封性能好，使用寿命长，适用于高压、高温和腐蚀介质。

5. 止回阀：止回阀的关键部件是一个阀瓣，当介质流动方向与阀瓣相反时，阀瓣关闭，防止倒流。

止回阀结构简单，适用于切断反向流动的介质，但阻力大，使用寿命较短。

6. 泄压阀：泄压阀的关键部件是一个弹簧或调节器，当管道内压力超过设定值时，阀门打开，释放一部分介质。

泄压阀能够保护
管道和设备安全，但需要定期维护和检查。

7. 安全阀：安全阀的关键部件也是弹簧或调节器，当管道内压力超过设定值时，阀门打开，释放一部分介质。

安全阀可以防止过压，但需要定期维护和检查。

总之，选择不同类型的阀门需要考虑管道介质、压力和温度等因素，以确保最佳的使用效果和安全性。

两者最大的差别就是蝶阀的启闭件是一块板，而球阀就是一个球，蝶阀的阀板和球阀的阀芯都是绕自己轴线作旋转运动的；闸阀的阀板是沿轴线作升降运动的；蝶阀和闸阀可以通过开启度调节流量；球阀则不便于做到这一点。

蝶阀的特点是启闭速度较快，结构简单，造价低廉，但是严密性和承压能力不好。

球阀的特点和闸阀相似，但是，受体积和开闭阻力的限制，很难做到大口径。

蝶阀的结构原理尤其适合制作大口径阀门蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

其结构简单、成本低，可调范围较大。

球阀通常适用于无颗粒杂质类的液体、气体，流体压力损失小，密封性能好，成本高。

比较而言，球阀的密封比蝶阀要好一些。

球阀密封是靠阀座长期挤压在球面上，它较半球阀肯定磨损快，球阀的密封通常采用柔性材料，也难以使用在高温高压管道中。

蝶阀密封是以橡胶为中介，它较半球阀、球阀、闸阀的金属硬密封性能相差甚远。

半球阀长期使用后，阀座也会产生微量磨损，它可以通过调整继续使用，阀杆和填料在启闭过程中阀杆只需旋转90°，有泄漏迹象时，再压紧填料压盖的螺栓少许，即可实现盘根处无渗漏，而其他阀门至今仍然是小漏勉强用，大漏换阀门。

球阀在启闭过程中是在受两端阀座的抱紧力下运转，它较半球阀启闭力矩大，公称直径愈大启闭力矩相差越明显，蝶阀的启闭是要克服橡胶的变形的来实现，力矩更大。

而闸阀、截止阀操作时间长且费劲。

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，蝶阀：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

优点：①结构简单，体积小，重量轻，耗材省，用于大口径阀门中；②启闭迅速，流阻小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。

可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

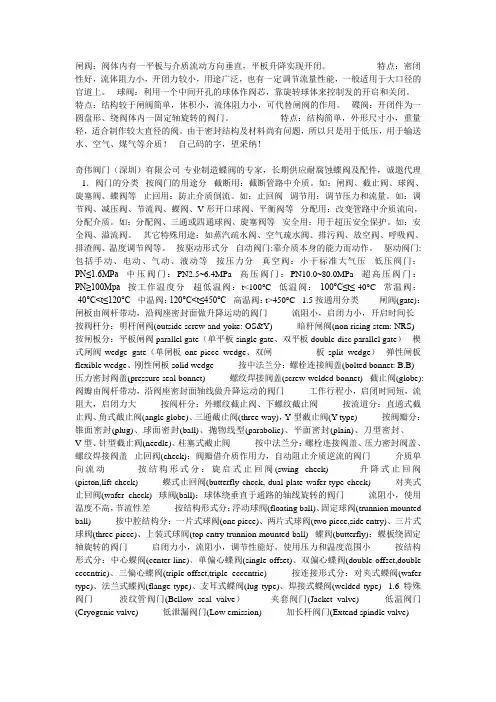

闸阀：阀体内有一平板与介质流动方向垂直，平板升降实现开闭。

特点：密闭性好，流体阻力小，开闭力较小，用途广泛，也有一定调节流量性能，一般适用于大口径的官道上。

球阀：利用一个中间开孔的球体作阀芯，靠旋转球体来控制发的开启和关闭。

特点：结构较于闸阀简单，体积小，流体阻力小，可代替闸阀的作用。

碟阀：开闭件为一圆盘形、绕阀体内一固定轴旋转的阀门。

特点：结构简单，外形尺寸小，重量轻，适合制作较大直径的阀。

由于密封结构及材料尚有问题，所以只是用于低压，用于输送水、空气、煤气等介质！ 自己码的字，望采纳！奇伟阀门（深圳）有限公司-专业制造蝶阀的专家，长期供应耐腐蚀蝶阀及配件，诚邀代理 1．阀门的分类 按阀门的用途分 截断用：截断管路中介质。

如：闸阀、截止阀、球阀、旋塞阀、蝶阀等 止回用：防止介质倒流。

如：止回阀 调节用：调节压力和流量。

如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等 分配用：改变管路中介质流向，分配介质。

如：分配阀、三通或四通球阀、旋塞阀等 安全用：用于超压安全保护。

如：安全阀、溢流阀。

其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等。

按驱动形式分 自动阀门:靠介质本身的能力而动作。

驱动阀门:包括手动、电动、气动、液动等 按压力分 真空阀：小于标准大气压 低压阀门：PN≤1.6MPa 中压阀门：PN2.5~6.4MPa 高压阀门：PN10.0~80.0MPa 超高压阀门：PN≥100Mpa 按工作温度分 超低温阀：t<100°C 低温阀：-100°C≤t≤-40°C 常温阀：-40°C<t≤120°C 中温阀：120°C<t≤450°C 高温阀：t>450°C 1.5按通用分类 闸阀(gate)：闸板由阀杆带动，沿阀座密封面做升降运动的阀门 流阻小，启闭力小，开启时间长 按阀杆分：明杆闸阀(outside screw-and-yoke: OS&Y) 暗杆闸阀(non rising stem: NRS) 按闸板分：平板闸阀parallel gate（单平板single gate、双平板double-disc parallel gate） 楔式闸阀wedge gate（单闸板one-piece wedge、双闸板split wedge） 弹性闸板flexible wedge、刚性闸板solid wedge 按中法兰分：螺栓连接阀盖(bolted bonnet: B.B) 压力密封阀盖(pressure seal bonnet) 螺纹焊接阀盖(screw-welded bonnet) 截止阀(globe): 阀瓣由阀杆带动，沿阀座密封面轴线做升降运动的阀门 工作行程小，启闭时间短，流阻大，启闭力大 按阀杆分：外螺纹截止阀、下螺纹截止阀 按流道分：直通式截止阀、角式截止阀(angle globe)、三通截止阀(three-way)，Y型截止阀(Y-type) 按阀瓣分：锥面密封(plug)、球面密封(ball)、抛物线型(parabolic)、平面密封(plain)、刀型密封、 V型、针型截止阀(needle)、柱塞式截止阀 按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖 止回阀(check)：阀瓣借介质作用力，自动阻止介质逆流的阀门 介质单向流动 按结构形式分：旋启式止回阀(swing check) 升降式止回阀(piston,lift-check) 蝶式止回阀(butterfly check, dual-plate wafer-type check) 对夹式止回阀(wafer check) 球阀(ball)：球体绕垂直于通路的轴线旋转的阀门 流阻小，使用温度不高，节流性差 按结构形式分：浮动球阀(floating ball)、固定球阀(trunnion mounted ball) 按中腔结构分：一片式球阀(one piece)、两片式球阀(two piece,side entry)、三片式球阀(three piece)、上装式球阀(top entry trunnion mounted ball) 蝶阀(butterfly)：蝶板绕固定轴旋转的阀门 启闭力小，流阻小，调节性能好，使用压力和温度范围小 按结构形式分：中心蝶阀(center-line)、单偏心蝶阀(single-offset)、双偏心蝶阀(double-offset,double eccentric)、三偏心蝶阀(triple-offset,triple eccentric) 按连接形式分：对夹式蝶阀(wafer type)、法兰式蝶阀(flange type)、支耳式蝶阀(lug type)、焊接式蝶阀(welded type) 1.6 特殊阀门 波纹管阀门(Bellow seal valve） 夹套阀门(Jacket valve) 低温阀门(Cryogenic valve) 低泄漏阀门(Low emission) 加长杆阀门(Extend spindle valve)闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

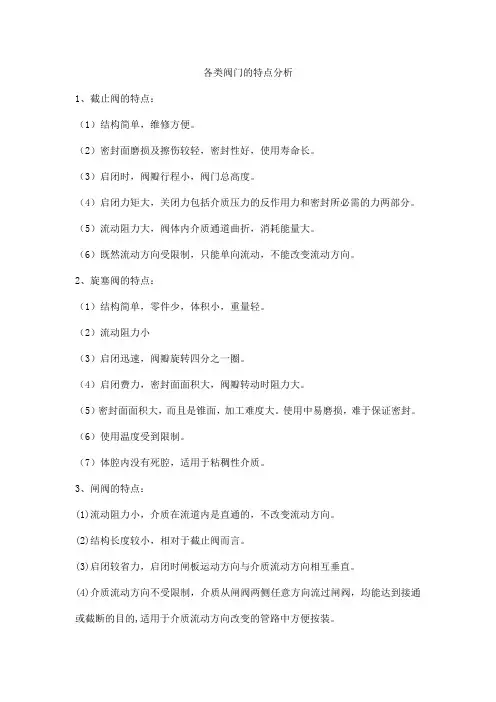

各类阀门的特点分析1、截止阀的特点：（1）结构简单，维修方便。

（2）密封面磨损及擦伤较轻，密封性好，使用寿命长。

（3）启闭时，阀瓣行程小，阀门总高度。

（4）启闭力矩大，关闭力包括介质压力的反作用力和密封所必需的力两部分。

（5）流动阻力大，阀体内介质通道曲折，消耗能量大。

（6）既然流动方向受限制，只能单向流动，不能改变流动方向。

2、旋塞阀的特点：（1）结构简单，零件少，体积小，重量轻。

（2）流动阻力小（3）启闭迅速，阀瓣旋转四分之一圈。

（4）启闭费力，密封面面积大，阀瓣转动时阻力大。

（5）密封面面积大，而且是锥面，加工难度大。

使用中易磨损，难于保证密封。

（6）使用温度受到限制。

（7）体腔内没有死腔，适用于粘稠性介质。

3、闸阀的特点：(1)流动阻力小，介质在流道内是直通的，不改变流动方向。

(2)结构长度较小，相对于截止阀而言。

(3)启闭较省力，启闭时闸板运动方向与介质流动方向相互垂直。

(4)介质流动方向不受限制，介质从闸阀两侧任意方向流过闸阀，均能达到接通或截断的目的,适用于介质流动方向改变的管路中方便按装。

(5)高度大，启闭时间长。

(6)密封面容易擦伤。

(7)零件多，结构复杂，制造成本高。

(8)不适用于含有固形物的介质。

4、球阀的特点：（1）中小口径球阀，结构简单，体积小，重量轻。

（2）流动阻力小。

（3）启闭迅速，阀瓣旋转四分之一圈。

（4）全开时，密封面不会受到介质的冲蚀。

（5）启闭费力，球体转动时阻力大。

（6）使用温度受到限制。

（7）体腔内有死腔，不适用于粘稠性介质。

5、蝶阀的特点：（1）结构简单，体积小，重量轻。

（2）流动阻力小。

（3）启闭迅速，阀瓣旋转四分之一圈。

（4）调节性能好，可以用于控制流量。

（5）加工要求高，装配后调节余度小。

6、隔膜阀的特点：（1）最突出的特点是隔膜把下部阀体内腔和上方阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，且不回产生外漏，省去了填料涵密封结构。

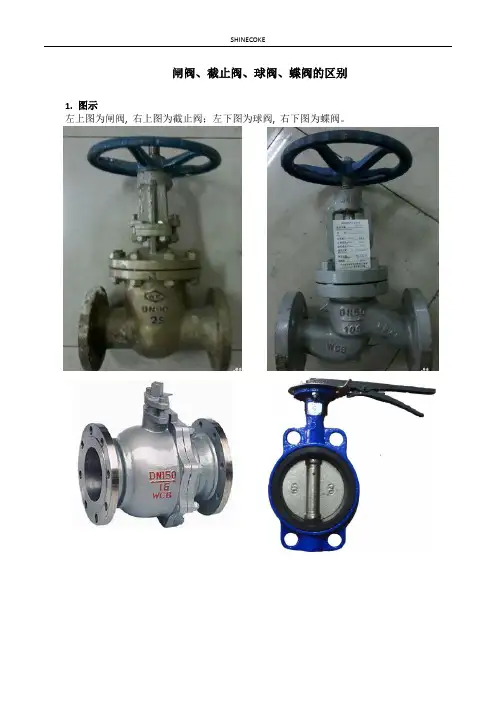

闸阀、截止阀、球阀、蝶阀的区别1. 图示左上图为闸阀, 右上图为截止阀；左下图为球阀, 右下图为蝶阀。

2. 密封面阀瓣左上图闸阀的阀瓣为一闸板，且与流体的方向垂直; 右上图截止阀的阀瓣，可见其阀瓣是平行于流体的左下图球阀的阀瓣为带有圆形通道的球体；右下图蝶阀的阀瓣为圆盘形的蝶板。

3 从工作原理区分闸阀是手轮旋转，阀杆做上升运动. 闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。

闸板有两个密封面,闸阀关闭时, 密封面可以只依靠介质压力来密封, 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的, 即阀门关闭时，要依靠外力强行将闸板压向阀座, 以保证密封面的密封性。

截止阀截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

球阀主要供开启和关闭管道和设备介质之用。

蝶阀蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

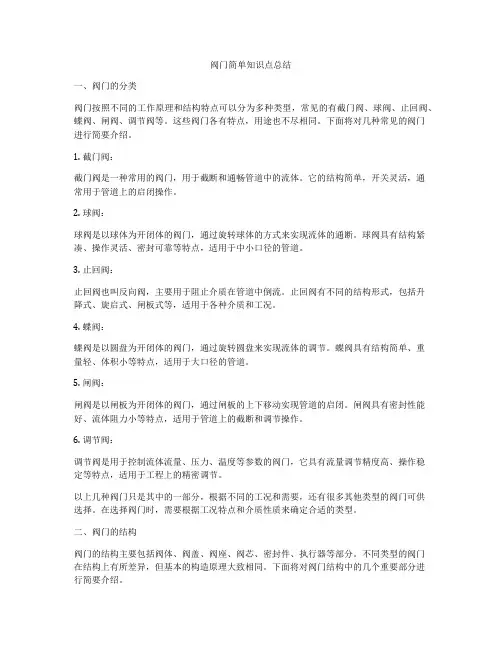

阀门简单知识点总结一、阀门的分类阀门按照不同的工作原理和结构特点可以分为多种类型，常见的有截门阀、球阀、止回阀、蝶阀、闸阀、调节阀等。

这些阀门各有特点，用途也不尽相同。

下面将对几种常见的阀门进行简要介绍。

1. 截门阀：截门阀是一种常用的阀门，用于截断和通畅管道中的流体。

它的结构简单，开关灵活，通常用于管道上的启闭操作。

2. 球阀：球阀是以球体为开闭体的阀门，通过旋转球体的方式来实现流体的通断。

球阀具有结构紧凑、操作灵活、密封可靠等特点，适用于中小口径的管道。

3. 止回阀：止回阀也叫反向阀，主要用于阻止介质在管道中倒流。

止回阀有不同的结构形式，包括升降式、旋启式、闸板式等，适用于各种介质和工况。

4. 蝶阀：蝶阀是以圆盘为开闭体的阀门，通过旋转圆盘来实现流体的调节。

蝶阀具有结构简单、重量轻、体积小等特点，适用于大口径的管道。

5. 闸阀：闸阀是以闸板为开闭体的阀门，通过闸板的上下移动实现管道的启闭。

闸阀具有密封性能好、流体阻力小等特点，适用于管道上的截断和调节操作。

6. 调节阀：调节阀是用于控制流体流量、压力、温度等参数的阀门，它具有流量调节精度高、操作稳定等特点，适用于工程上的精密调节。

以上几种阀门只是其中的一部分，根据不同的工况和需要，还有很多其他类型的阀门可供选择。

在选择阀门时，需要根据工况特点和介质性质来确定合适的类型。

二、阀门的结构阀门的结构主要包括阀体、阀盖、阀座、阀芯、密封件、执行器等部分。

不同类型的阀门在结构上有所差异，但基本的构造原理大致相同。

下面将对阀门结构中的几个重要部分进行简要介绍。

1. 阀体和阀盖：阀体是阀门的外壳，它通常由铸铁、钢材、不锈钢等材料制成，用来承载阀门的内部零件和承受流体的压力。

阀盖是阀门的上盖，通常用螺栓固定在阀体上。

2. 阀座和阀芯：阀座是阀门的密封部件，用来确保阀门的密封性能。

阀芯是阀门的开闭部件，通过移动阀芯来实现流体的通断和调节。

3. 密封件：密封件是阀门的关键部件，它包括填料、密封圈、密封面等，用来确保阀门的密封性能。

四种常用阀门的结构特点1. 球阀球阀是目前使用最为广泛的阀门之一，它的主体由阀体、球体、座圈、阀杆和操作机构组成。

球体的转动用来控制阀门的开关，其结构简单且可靠，操作灵活。

常见的球阀分为浮动球阀和固定球阀两种类型。

浮动球阀采用橡胶或聚四氟乙烯座圈密封，可以适应较大的偏差角度。

固定球阀采用金属座圈，具有良好的耐磨性能。

2. 闸阀闸阀是一种具有简单结构和流体阻力小的阀门。

它的主体由阀体、闸板、阀杆和操作机构组成。

当闸板到达两端的开启和关闭时，它垂直于流动方向，这使得阀门的开关拥有了很大的阻力。

因此，闸阀的主要优点是高度重复性和稳定性能。

常见的闸阀分为普通闸阀和平衡闸阀两种类型。

平衡闸阀具有强制平衡装置，使得阀门在关闭过程中具有更好的平衡性。

3. 止回阀止回阀主要用于防止介质在反向流动时引起事故。

它的主要结构是由阀体、阀瓣、弹簧和操作机构组成。

当介质流动方向与阀门开启方向相同时，则阀瓣和弹簧处于开启状态；当介质流动方向与阀门关闭方向相同时，则阀瓣被弹簧压紧并阻止介质反向流动。

止回阀可以分为升降式止回阀和旋转式止回阀两种类型。

升降式止回阀使用弹簧的压缩力，旋转式止回阀则是借助于瓣片的阻力实现止回。

4. 蝶阀蝶阀通常在需要快速开关的场合下使用，可以有效地控制介质的流量。

它主要由阀体、阀瓣、阀杆、操作机构和密封件组成。

阀瓣是一个可以在阀体内旋转的圆盘状物体，它的开闭可以通过阀杆来控制。

蝶阀的特点是阀体材质轻、结构简单、阻力小，通常被用于气体和液体的控制。

在同等大小的阀门中，蝶阀的体积和重量小于其他阀门，所以使用蝶阀也可以减少生产成本。

各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。

调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。

属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。

在各类阀中，闸阀是应用最广泛的一种。

闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。

2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。

截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。

流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。

截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。

其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。

闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。

两种阀门的区别在于启闭件相对于阀座的移动方向不同。

闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。

截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。

各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。

调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。

属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。

在各类阀中，闸阀是应用最广泛的一种。

闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。

2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。

截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。

流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。

截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。

其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。

闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。

两种阀门的区别在于启闭件相对于阀座的移动方向不同。

闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。

截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。
