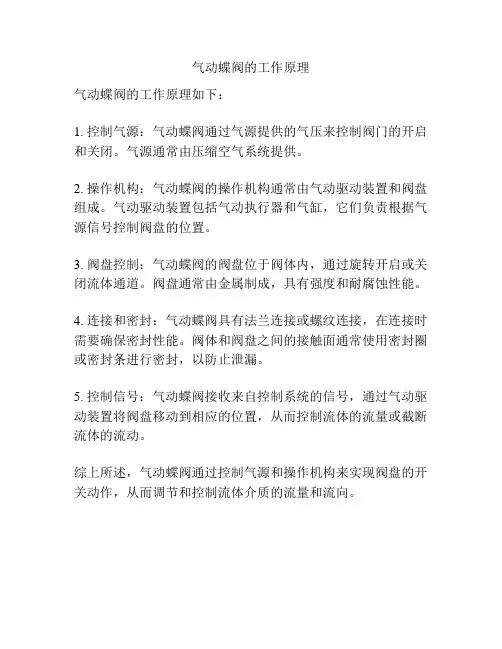

气动蝶阀的工作原理
气动蝶阀的工作原理如下：
1. 控制气源：气动蝶阀通过气源提供的气压来控制阀门的开启和关闭。

气源通常由压缩空气系统提供。

2. 操作机构：气动蝶阀的操作机构通常由气动驱动装置和阀盘组成。

气动驱动装置包括气动执行器和气缸，它们负责根据气源信号控制阀盘的位置。

3. 阀盘控制：气动蝶阀的阀盘位于阀体内，通过旋转开启或关闭流体通道。

阀盘通常由金属制成，具有强度和耐腐蚀性能。

4. 连接和密封：气动蝶阀具有法兰连接或螺纹连接，在连接时需要确保密封性能。

阀体和阀盘之间的接触面通常使用密封圈或密封条进行密封，以防止泄漏。

5. 控制信号：气动蝶阀接收来自控制系统的信号，通过气动驱动装置将阀盘移动到相应的位置，从而控制流体的流量或截断流体的流动。

综上所述，气动蝶阀通过控制气源和操作机构来实现阀盘的开关动作，从而调节和控制流体介质的流量和流向。

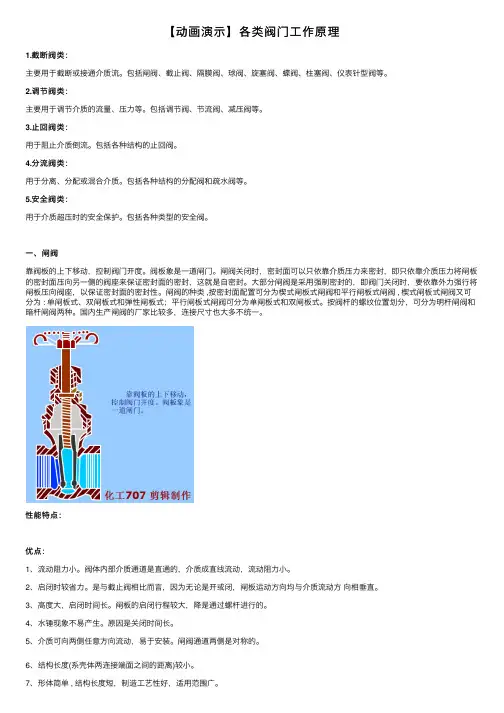

【动画演⽰】各类阀门⼯作原理1.截断阀类：主要⽤于截断或接通介质流。

包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类：主要⽤于调节介质的流量、压⼒等。

包括调节阀、节流阀、减压阀等。

3.⽌回阀类：⽤于阻⽌介质倒流。

包括各种结构的⽌回阀。

4.分流阀类：⽤于分离、分配或混合介质。

包括各种结构的分配阀和疏⽔阀等。

5.安全阀类：⽤于介质超压时的安全保护。

包括各种类型的安全阀。

⼀、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是⼀道闸门。

闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。

⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。

闸阀的种类 ,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀 , 楔式闸板式闸阀⼜可分为 : 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。

性能特点：优点：1、流动阻⼒⼩。

阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。

2、启闭时较省⼒。

是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。

3、⾼度⼤，启闭时间长。

闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。

4、⽔锤现象不易产⽣。

原因是关闭时间长。

5、介质可向两侧任意⽅向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端⾯之间的距离)较⼩。

7、形体简单 , 结构长度短，制造⼯艺性好，适⽤范围⼴。

8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。

外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。

结构较复杂。

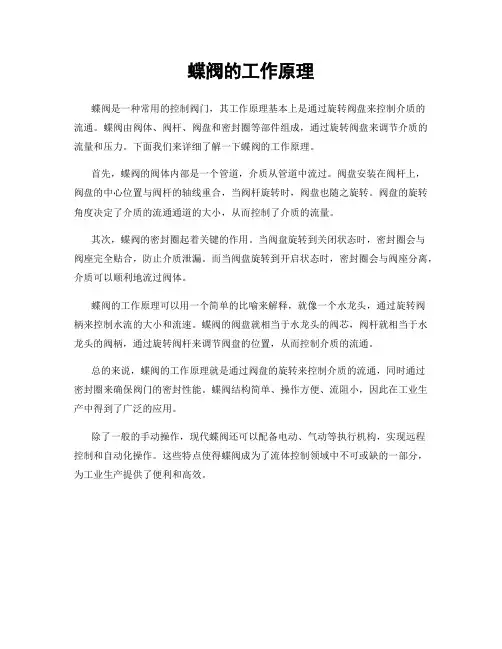

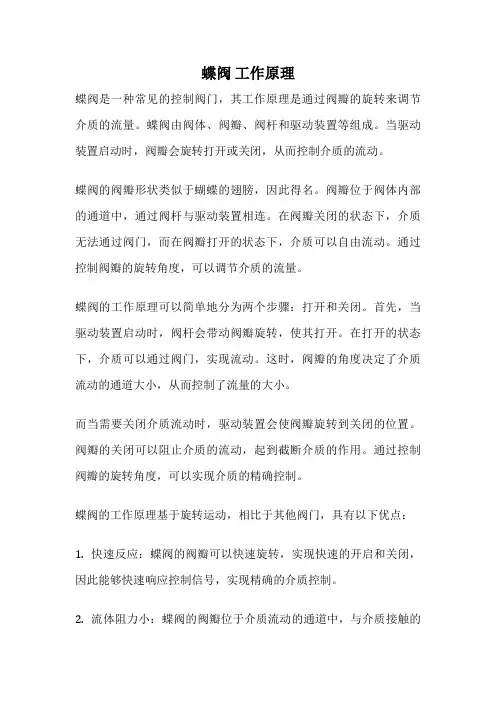

蝶阀的工作原理
蝶阀是一种常用的控制阀门，其工作原理基本上是通过旋转阀盘来控制介质的
流通。

蝶阀由阀体、阀杆、阀盘和密封圈等部件组成，通过旋转阀盘来调节介质的流量和压力。

下面我们来详细了解一下蝶阀的工作原理。

首先，蝶阀的阀体内部是一个管道，介质从管道中流过。

阀盘安装在阀杆上，
阀盘的中心位置与阀杆的轴线重合，当阀杆旋转时，阀盘也随之旋转。

阀盘的旋转角度决定了介质的流通通道的大小，从而控制了介质的流量。

其次，蝶阀的密封圈起着关键的作用。

当阀盘旋转到关闭状态时，密封圈会与
阀座完全贴合，防止介质泄漏。

而当阀盘旋转到开启状态时，密封圈会与阀座分离，介质可以顺利地流过阀体。

蝶阀的工作原理可以用一个简单的比喻来解释，就像一个水龙头，通过旋转阀
柄来控制水流的大小和流速。

蝶阀的阀盘就相当于水龙头的阀芯，阀杆就相当于水龙头的阀柄，通过旋转阀杆来调节阀盘的位置，从而控制介质的流通。

总的来说，蝶阀的工作原理就是通过阀盘的旋转来控制介质的流通，同时通过
密封圈来确保阀门的密封性能。

蝶阀结构简单、操作方便、流阻小，因此在工业生产中得到了广泛的应用。

除了一般的手动操作，现代蝶阀还可以配备电动、气动等执行机构，实现远程
控制和自动化操作。

这些特点使得蝶阀成为了流体控制领域中不可或缺的一部分，为工业生产提供了便利和高效。

气动蝶阀结构工作原理气动蝶阀碟阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的阀门碟阀主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。

碟阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。

流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。

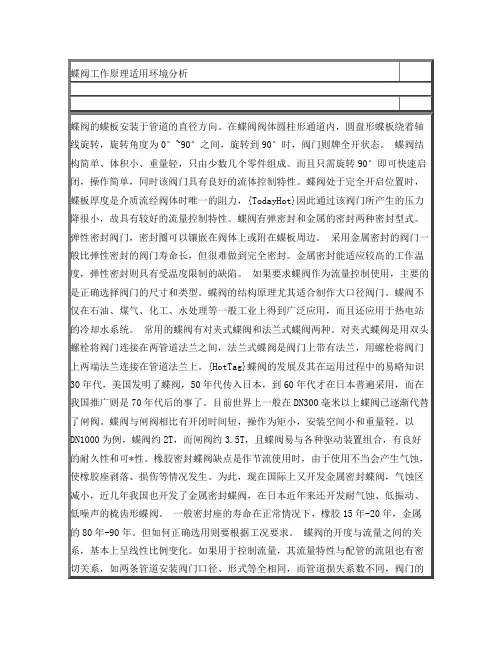

蝶阀结构工作原理适用环境分析蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

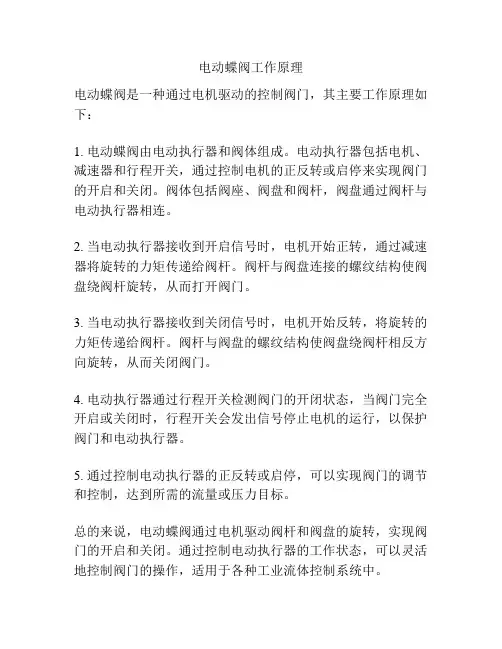

电动蝶阀工作原理
电动蝶阀是一种通过电机驱动的控制阀门，其主要工作原理如下：
1. 电动蝶阀由电动执行器和阀体组成。

电动执行器包括电机、减速器和行程开关，通过控制电机的正反转或启停来实现阀门的开启和关闭。

阀体包括阀座、阀盘和阀杆，阀盘通过阀杆与电动执行器相连。

2. 当电动执行器接收到开启信号时，电机开始正转，通过减速器将旋转的力矩传递给阀杆。

阀杆与阀盘连接的螺纹结构使阀盘绕阀杆旋转，从而打开阀门。

3. 当电动执行器接收到关闭信号时，电机开始反转，将旋转的力矩传递给阀杆。

阀杆与阀盘的螺纹结构使阀盘绕阀杆相反方向旋转，从而关闭阀门。

4. 电动执行器通过行程开关检测阀门的开闭状态，当阀门完全开启或关闭时，行程开关会发出信号停止电机的运行，以保护阀门和电动执行器。

5. 通过控制电动执行器的正反转或启停，可以实现阀门的调节和控制，达到所需的流量或压力目标。

总的来说，电动蝶阀通过电机驱动阀杆和阀盘的旋转，实现阀门的开启和关闭。

通过控制电动执行器的工作状态，可以灵活地控制阀门的操作，适用于各种工业流体控制系统中。

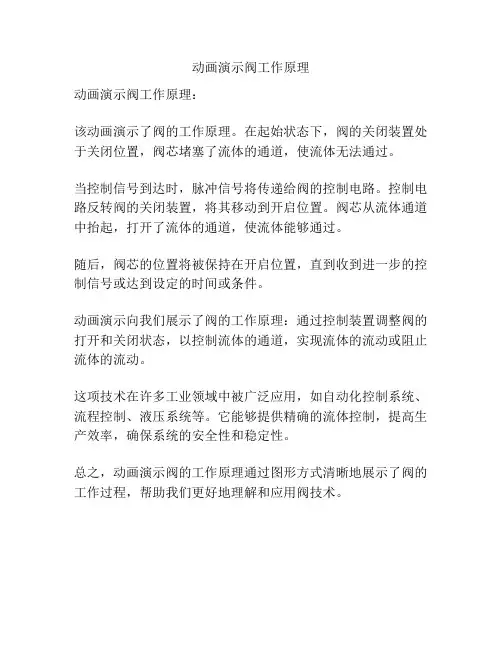

动画演示阀工作原理
动画演示阀工作原理：
该动画演示了阀的工作原理。

在起始状态下，阀的关闭装置处于关闭位置，阀芯堵塞了流体的通道，使流体无法通过。

当控制信号到达时，脉冲信号将传递给阀的控制电路。

控制电路反转阀的关闭装置，将其移动到开启位置。

阀芯从流体通道中抬起，打开了流体的通道，使流体能够通过。

随后，阀芯的位置将被保持在开启位置，直到收到进一步的控制信号或达到设定的时间或条件。

动画演示向我们展示了阀的工作原理：通过控制装置调整阀的打开和关闭状态，以控制流体的通道，实现流体的流动或阻止流体的流动。

这项技术在许多工业领域中被广泛应用，如自动化控制系统、流程控制、液压系统等。

它能够提供精确的流体控制，提高生产效率，确保系统的安全性和稳定性。

总之，动画演示阀的工作原理通过图形方式清晰地展示了阀的工作过程，帮助我们更好地理解和应用阀技术。

38张阀门动图-工作状态和原理一目了然!38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。

单向阀又称止回阀或逆止阀。

用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

底阀应安装在水泵吸水管路的底端。

止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。

单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。

此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。

工作时只需转动手轮通过阀瓣来变换工作流体的流向。

◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。

二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。

+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

此换向阀采用大扭矩直流减速电机驱动换向，因此即使在恶劣的工况下（如低温或粘度很高的润滑脂），换向动作也十分可靠。
