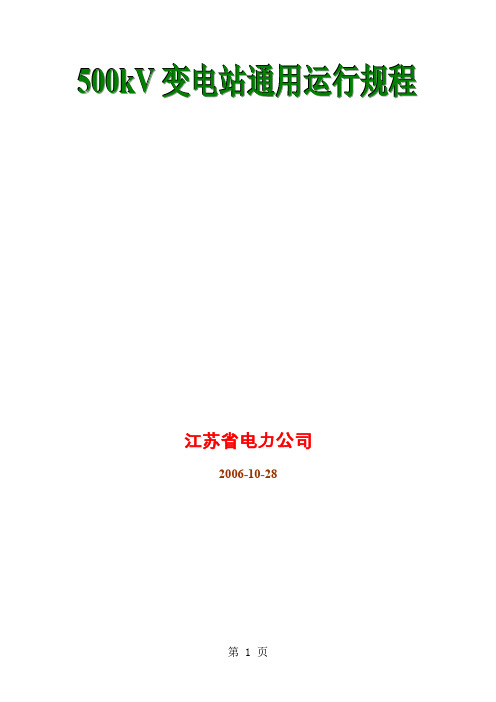

500k V变电站通用运行规程江苏省电力公司2006-10-28江苏省电力公司500k V变电站通用运行规程编写说明“变电站运行规程”是指导变电运行值班员各项生产运行工作最重要的“作业指导书”，对设备操作、事故异常处理等作出明确的、详细的规定。
现场运行规程的编写水平，直接反映变电运行生产工作的技术水平，对保障电网和设备的安全运行起着至关重要的作用。
变电站运行规程中的错误和疏漏，将直接导致误操作、误跳闸，严重威胁电网和设备的安全。
而受技术水平及运行经验的限制，各单位编制的变电站现场运行规程的水平参差不齐，特别是对一些危险点注意事项未加说明，同样的设备操作，步骤不统一，有的甚至存在隐患和错误，给现场的安全运行工作留下隐患。
500kV变电站是江苏电网主网架的枢纽，保障500kV变电站的安全运行是我们生产工作的重中之重。
因此有必要集合各供电公司生产运行的经验教训，博采众家之长，编制较高水平的《500kV变电站通用运行规程》，规范和优化操作步骤，详细交待必要的安全注意事项，为保障电网和设备的安全运行打下坚实的基础。
制定颁发通用现场运行规程，不仅能提高变电运行工作的质量，保障电网和设备的安全运行，而且还是运行人员技术、技能培训的良好教材。
《500kV变电站通用运行规程》包括了三部分内容：第一部分是500kV变电站通用一次规程，主要为500kV变压器、断路器、刀闸、CT、CVT、避雷器、母线等一次设备的运行规程，包括设备巡视、操作、异常处理等要求及倒闸操作的基本要求、全所失电的处理等；第二部分是500kV变电站通用二次规程，主要为500kV线路保护、变压器保护、断路器保护、母线保护等二次设备及所用交直流系统运行规程，包括设备巡视、操作、异常处理等要求；第三部分是500kV变电站典型操作票，根据华东网调和江苏省调的倒闸操作任务票及许可令，制定典型操作票，优化操作步骤，供变电站现场参考使用。
通用规程中还将常用微机保护装置的菜单操作说明及故障报告对照表列入，方便运行人员进行故障和异常的判断处理。
内蒙古大唐托克托发电有限责任公司企业标准500KV升压站运行规程（试行）2002–12-01发布 2002–12–01实施内蒙古大唐托克托发电有限责任公司前言本规程依据制造厂说明书、设计院资料及部颁规程和标准，结合上级有关反措和公司具体情况编写而成。
本规程适用于托电公司500KV升压站电气一次设备，内容包括电抗器、直流系统、交流配电装置及交流系统设备的运行、维护、操作、监视、调整、异常及事故处理。
本规程和《集控辅机运行规程》、《集控主机运行规程》、《反事故技术措施》、《操作标准》配合使用。
在编写此规程中，由于部分技术资料欠缺及设备未经生产调试，其中部分内容尚不完善，有待根据现场执行情况进行完善修改。
本规程由总工程师批准后执行。
下列人员应熟悉本规程：总经理、副总经理、总工程师、生产部室的部长、专业高级主管、主管。
下列人员应掌握并执行本规程：发电部部长、专业高级主管、值长、单元长、主值、副值。
本规程主要编写人：潘惠本规程初审：本规程审核：郭亚斌本规程批准：卜保生本规程由托电发电部负责解释。
1目录1 500KV交流系统运行规程1.1 500KV交流系统的运行方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３1.1.1 一般规定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３1.1.2 500kV交流系统的正常运行方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.1.3 非正常运行方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.2运行检查及维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.2.1检查规定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.2.2 500KV配电装置共性检查项目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.2.3特殊检查项目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.2.4 500KV SF6开关检查项目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.3 500KV系统的倒闸操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４1.3.1 500kV系统倒闸操作的一般规定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５1.3.2倒闸操作的具体规定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５1.3.3 500KV系统倒闸操作注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６1.3.4 500KV线路停送电操作原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６1.3.5 500KV系统母线停、送电操作原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６1.3.6 500KV系统第一（二）串解、合环操作原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７1.3.7 #1（#2）发电机组并网、解列500KV系统侧操作原则．．．．．．．．．．．．．．．．．．．．．．８１.４事故处理1.4.1事故处理总则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８1.4.2 500kV交流系统事故处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９2 电抗器运行规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１2.1 电抗器设备规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１2.2电抗器概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２2.3电抗器的正常运行、维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２2.4电抗器的异常运行与事故处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３3 500KV配电装置运行规程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５3.1 设备规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５3.2 配电装置运行规定和维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７3.3 母线与刀闸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８3.4 电压互感器及电流互感器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９3.5避雷器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０3.6配电装置异常运行及事故处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０1 500KV交流系统运行规程1.1 500KV交流系统的运行方式1.1.1 一般规定1.1.1.1正常情况下必须按总调批准的标准运行方式运行。
1.工程概况1.1工程名称：国电蚌埠发电厂2×600MW机组工程——500kV屋外配电装置电气试验1.2工程类别：重要施工项目。
1.3 施工范围： 500kV屋外配电装置区域的电气设备试验调试。
1.4主要工程量：500kV屋外配电装置：序号名称技术规范数量备注1 SF6断路器CL317 500kV 4000A 50kA 5组AREVA2 SF6气体绝缘电流互感器LVQBT-550W3，2*1250/1A, 50VA5P20/5P20/TPY/TPY/0.2S/0.2S15台西安西电3 电容式电压互感器TYD500/∫3（根3）-0.005H500//0.1//(0.1/)/0.1kV11台西安西电4 氧化锌避雷器Y20W-444/1050W1, Y20W-420/995W1 9台南阳金冠6 隔离开关GW28-550W 3150A 125kA 12组河南平高7 悬垂绝缘子串36（XWP2-160）5串8 耐张绝缘子串37（XWP2-160）27串9 支柱式绝缘子ZSW3-550/10K-4 8只1.5工程特点：本期新建500kV配电装置，500kV系统主接线方案：3/2断路器接线，本期考虑两回主变进线、一回出线及相应的母线配套设备。
三列式布置，设置一个交错串，共3个间隔，并预留1个回路串（2个间隔）的场地供以后扩建用。
2. 施工依据：2.1 华东电力设计院设计的施工图纸及其设计变更通知单；2.2设备厂家说明书、出厂试验报告及有关技术资料；2.3《国电蚌埠电厂一期2×600MW机组新建工程主体工程（B标段）施工组织总设计》；2.4.经批准的施工质量验收项目划分表；2.5《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.6《工程建设标准强制性条文》（电力工程部分）2006年版；2.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；2.8《电力建设安全健康与环境管理工作规定》2002-01-21；2.9《质量环境职业健康安全管理手册与体系程序》；2.10 山东电力建设第一工程公司电气施工处《危险因素辨识与评价表》和《重大危险因素清单》；2.11有关安全生产、环境保护的有关法律法规及其他要求等；2.12公司评价出的重大危险因素/环境因素及管理方案、控制程序等；2.13类似工程的施工经验、事故教训及专题总结3. 开工应具备的条件和施工前应做的准备:3.1 升压站设备已运至现场并安装就位。

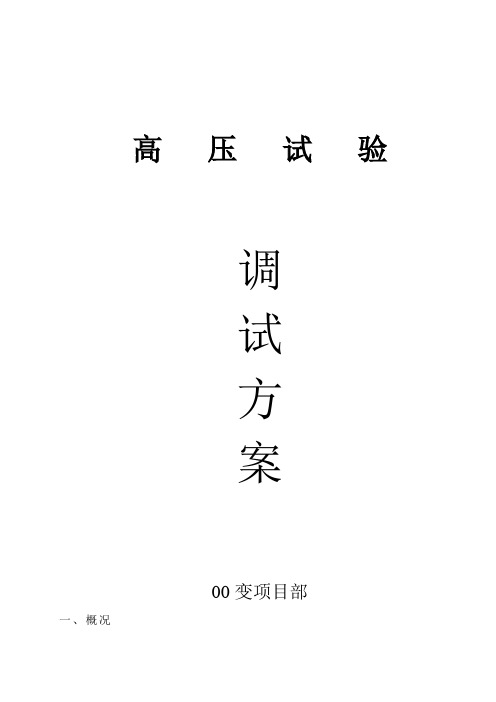

高压试验调试方案00变项目部一、概况00变电站是山东电网500kV网架的重要组成部分，本所系具有三级电压的变电站，500kV配电装置按二分之三接线设计，500kV远景出线6回，本期2回，分别为淄川一回、潍坊一回；220kV配电装置采用双母线分段设计，远景出线14回，本期7回。
35kV配电装置远景布置8组56160kVar容量的密集电容器、本期4组；远期4组3×250MVA变压器、本期2组3×250MVA无载调压变压器。
为了顺利完成该站的安装调试工作，保证设备能够安全顺利的投入运行，现将高压试验调试方案制订如下：二、工作范围：本站一次电气设备交接试验包括500kV主变试验、GIS组合电器试验、电流互感器试验、电容式电压互感器试验、电压互感器试验、避雷器试验、耦合电容器试验、所用变压器试验、电抗器试验、隔离开关试验、绝缘子试验、电容器试验、高压电缆试验、接地装置接地电阻试验、电力阻波器试验。
三、试验依据1.《电气装置安装工程电气设备交接试验标准》（GB50150—91）2.《山东电力集团公司电力设备交接和预防性试验规程》3.产品出厂说明书或技术资料中规定的技术参数。
四、试验内容1.主变压器试验1.1 测量绕组连同套管的直流电阻1.2 测量所有分接头的变压比1.3 测量绕组连同套管的绝缘电阻、吸收比或极化指数1.4 检查变压器的单相接线极性1.5 测量绕组连同套管的介质损耗角正切值tgδ1.6 测量绕组连同套管的直流泄露电流1.7 测量铁心接地线引出套管对外壳的绝缘电阻1.8 非纯瓷套管试验1.9 电流互感器试验1.10 测量绕组连同套管的局放试验1.11 绝缘油试验2. 35kV电抗器试验2.1 测量绕组的直流电阻2.2 测量绕组绝缘电阻2.3 35kV电抗器交流耐压试验3.GIS组合电器试验3.1 断路器试验3.2 电流互感器试验3.3 电压互感器试验3.4 导电回路直阻3.5 SF6气体泄漏试验3.6 交流耐压试验4.电流互感器试验4.1 测量绝缘电阻4.2二次回路交流耐压4.3检查电流互感器的变流比4.4检查互感器引出线的极性4.5电流互感器励磁特性曲线4.6 35kV电流互感器一次绕组对地交流耐压4.7 35kV电流互感器局放试验5.电压互感器试验5.1 测量绝缘电阻5.2 测量介质损耗及电容量5.3 测量一次绕组的直流电阻5.4 测量电压互感器的空载电流5.5 检查电压互感器的变压比5.6 二次回路交流耐压5.7 检查互感器引出线的极性6.断路器试验6.1 测量绝缘拉杆的绝缘电阻6.2 测量每相导电回路的电阻6.3 测量断路器的分、合闸时间6.4 测量断路器的分、合闸速度6.5 测量断路器主触头分、合闸同期性6.6 测量断路器分、合闸线圈绝缘电阻及直流电阻6.7 测量断路器内SF6气体的微量水含量6.8 密封性试验6.9 测量断路器的动作电压6.10测量密度继电器的动作值6.11 35kV断路器的交流耐压试验7.电容式电压互感器7.1 测量绝缘电阻7.2检查电压互感器的变压比7.3测量介质损耗及电容量7.4二次回路交流耐压8.避雷器试验8.1 测量避雷器及其底座的绝缘电阻8.2 测量氧化锌避雷器直流1mA电流下的直流参考电压8.3 测量氧化锌避雷器75%直流参考电压下的泄露电流8.4 测量氧化锌避雷器持续运行电压下的阻性电流及全电流值8.5 检查放电计数器的动作应可靠9.隔离开关、高压熔断器试验9.1 测量绝缘电阻9.2 测量导电回路的直流电阻9.3 测量高压熔断器的直流电阻10.耦合电容器试验10.1 测量绝缘电阻10.2 测量介质损耗及电容量11.所用变压器试验11.1 测量绕组连同套管的直流电阻11.2 测量所有分接头的变压比11.3 测量绕组连同套管的绝缘电阻11.4 检查变压器的三相接线组别11.5 绝缘油试验11.6 有载调压过渡波形测试11.7 交流耐压试验12.绝缘子试验12.1 绝缘电阻试验12.2 交流耐压试验13.电力阻波器试验13.1 绝缘电阻试验13.2 测量阻波器频率阻抗特性13.3 避雷器试验14.高压电缆试验14.1 测量绝缘电阻14.2 直流耐压试验及泄漏电流测量14.3 检查电缆线路的相位15.并联电容器试验15.1 绝缘电阻试验15.2 测量电容值15.3 交流耐压试验16.接地装置试验15.1、测量主接地网工频接地电阻15.2、测量主要电气设备接地电阻五、人员组织本站高压试验由2005年1月开始至2005年4月30日完工验收，共计工期4个月。

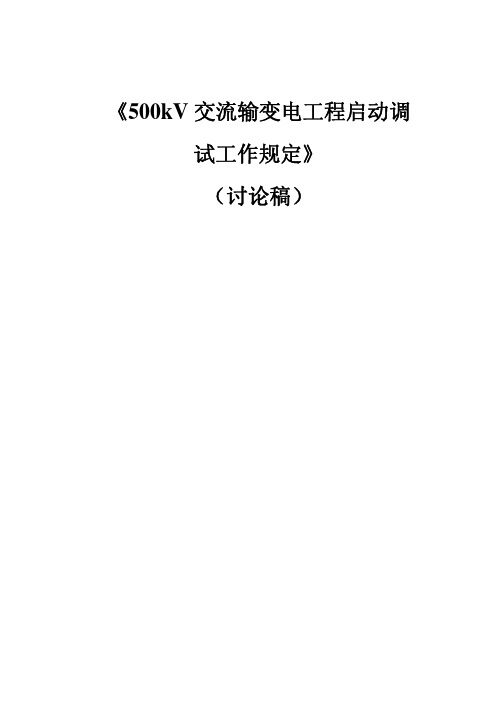

《500kV交流输变电工程启动调试工作规定》（讨论稿）____________________________________________________________________________________目录1总则 (1)2启动调试的工作任务与职责 (1)3调试单位在工程建设各阶段的工作 (1)4整套启动调试工作范围、项目 (2)5调试收费 (2)____________________________________________________________________________________ 附件：分系统试运与整套调试工作各专业调试范围及项目第一篇 系统专业调试工作范围及项目第二篇 高压专业调试工作范围及项目第三篇 继电保护专业调试工作范围及项目《500kV交流输变电工程启动调试工作规定》1总则1.1为加强500kV交流输变电工程调试工作的管理，明确启动调试任务和承担单位的职责范围，提高调试工作水平，制定本规定。
1.2本规定适合于新（改、扩）建的500kV交流输变电工程启动调试工作，凡承担500kV交流输变电工程启动调试工作的有关单位均应执行本规定。
1.3500kV交流输变电工程的启动调试工作应由具有相当资质等级的调试单位承担。
1.4工程建设单位在确定工程施工单位的同时，应明确具体承担启动调试的单位，签订委托合同。
启动调试单位宜迟早参与设备选型、初步设计审查等与工程建设有关工作，确保启动调试工作的顺利进行。
2启动调试的工作任务与职责2.1启动调试工作阶段是500kV交流输变电工程基本建设的一个关键阶段，基本任务是使新安装的500kV输变电工程设备安全顺利地完成整套启动并移交生产。
投产后安全稳定运行，形成生产能力，发挥投资效益。
2.2启动调试工作要按国家标准、行业和部颁规程、规范及设备文件的要求进行。
调试单位要在启动试运总指挥的领导下，根据设计和设备的特点，合理组织、协调、实施启动试运工作，确保启动调试工作的安全和质量。
500千伏升压站基础1编制依据1.1《500KV屋外配电装置基础施工图》（F190S-T0502）1.2《金沙电厂4×300MW机组新建工程施工组织总设计》1.3《工程测量规范》1.4《建筑地基处理质量规范》1.5《火电施工质量及评定标准》（第一篇土建工程篇）1.6《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-871.7《钢筋混凝土工程施工及验收规范》GBJ204-831.8《电力建设安全工作规程》（火力发电厂部分）2施工内容2．1 500KV升压站场地内基础、电缆沟、道路等的清基、封闭、模板、预埋件、钢筋、混凝土、砌筑、回填土、场地平整、架构基础的全部施工过程。
2.2本工程土石方爆破开挖由机械队完成，见机械队专业作业指导书2.3预埋件、钢筋加工制作和砼搅拌不在此范围内。
2.4电缆沟、道路另见电缆沟、道路全厂作业指导书。
3施工条件3.1设计图纸已会审。
3.2施工所需材料已按量备齐。
3.3施工用水、用电已接通，施工道路已达到使用条件。
场地大致平整，排水系统基本能满足排水需要。
3.4对全体施工人员已进行详细的施工技术交底（含施工准备，设计图纸，作业指导书）。
3.5工程由综合三班施工，共57人，其中：班长、技术员1人，木工18人，钢筋工12人，混凝土工6人，普工19人。
3.6施工人员已接受专业工种及安全培训。
4施工方案升压站场地纵横跨度大，基础多，电缆沟分布广。
根据基础沟道设计布置、开挖机械及起重运输机械道路，由（1）轴向（5）轴推进施工。
电缆沟两跨为一施工段，道路待沟道施工完毕后施工。
总的施工顺序：构架基础—母线构架基础—支架基础—电缆沟—回填土—道路。
4.1基础施工程序放线、开挖—爆破—放线、清基—混凝土封闭—模板安装—钢筋就位—混凝土浇筑—养护、拆模—回填土、场地平整—放线移交。
4.2主要施工方法4.2.1建立测量控制网（1）按F列外侧Z3（A=890，B=1399.1）控制点及升压站内的T3（A=800，B=1399.1）控制点，在升压站内建立与纵横轴线平行的建筑控制网，其形式（2）按F列外侧S-12（904.073）高程控制点作为本工程的高程控制点，引测到施工区域附近的建筑物上和已施工的基础上。
RCS-974FG 500kV主变保护装置现场运行规程、操作细则编写指导原则（讨论稿）1.保护装置原理概述1.1保护配置及应用范围RCS－974FG 保护配置情况如下：1）非电量保护装置每相设有11 路非电量信号接口，5 路非电量直接跳闸接口，4 路非电量延时跳闸接口。
所有的非电量信号均可通过RS-485 通信接口传送给上位机。
2）非全相保护可整定选择经过零序、负序电流闭锁，可整定选择使用第一组或两组TA；非全相第二时限可整定是否经过发变组动作接点闭锁即是否经过相电流闭锁。
3）失灵保护可整定选择经过零序、负序电流闭锁，可整定选择使用第一组或两组TA，可整定选择是否经断路器三相不一致接点（或断路器合闸位置接点）和变压器动作接点闭锁。
1.2 保护原理1.2.1非电量保护原理从变压器本体来的分相非电量信号(如瓦斯信号等)经过装置重动后给出中央信号、远方信号、事件记录三组接点，同时装置本身的CPU 也可记录非电量动作情况。
对于需要延时跳闸的非电量信号,接入的是500kV侧开关失灵联跳主变三侧、220kV侧开关失灵联跳主变三侧信号，由装置经过定值设定的延时（整定为0）起动装置的跳闸继电器，再经各侧出口压板出口跳闸，见图3。
直接跳闸的非电量信号直接起动装置的跳闸继电器，再经各侧出口压板出口跳闸见图1。
不需跳闸的非电量信号只起动信号继电器发信，不跳闸，如图2。
图1.直接跳闸的非电量接线原理图2. 不需跳闸的非电量接线原理图3.需延时跳闸的非电量接线原理1.2.2 非全相保护原理非全相保护提供断路器非全相运行的保护。
装置通过断路器辅助接点位置以及零序电流、负序电流来判断断路器的非全相运行状态。
是否使用零序、负序电流可由定值设定。
为了保证可靠性，电流输入可以使用两组TA，是否使用也可由定值设定。
1.2.3 失灵电流起动原理失灵电流起动为一个过流判别元件，可经零序电流闭锁，也可经负序电流闭锁。
1.2.4ＴＡ异常和三相不一致接点异常报警正常运行时若负序电流大于0.06In，延时10s 发TA 异常报警信号。
5 500/220kV升压站的运行5.1一次系统的运行5.1.1一次系统运行原则5.1.1.1 一次系统的运行方式必须保证系统安全稳定运行，且应考虑以下问题: 1）根据潮流分布，必须保证系统电能质量及稳定的要求。
2）正常及事故时，潮流及电压分布合理。
3）继电保护和自动装置配合协调。
4）保持一次系统灵活性，使系统操作变更及检修安排方便合理，便于事故处理和防止事故扩大。
5）保证厂用电源的可靠性及重要用户的供电可靠性。
6）满足系统运行的最大经济性要求。
7）双母线运行时，一般同一来源的双回线或者同一变电所的双回线应分别接于不同的母线上，以免母线故障时造成系统解列，而每条母线上的负荷应基于平衡，即联络开关通过的电流最小。
8） 3/2接线的系统应尽量保证各串合环运行，提高系统运行的可靠性。
5.1.1.2正常运行时，系统处于正常运行方式运行，只有当设备检修或事故处理时，才允许异常运行方式运行。
5.1.2500kV系统的运行方式5.1.2.1正常运行方式5011、5012、5013、5021、5022、5023、5031、5032、5033、5041、5042、5043开关均合闸运行，Ⅰ母、Ⅱ母运行，母差保护投入， 1～4号机组、绥高1、2、3号线及联变运行。
5.1.2.2异常运行方式1） 500kV系统8组进出线中任意一组退出运行，在断开其进（出）线侧刀闸后，仍将开关合闸运行，恢复合环运行状态。
2）当任意一组开关退出运行时，将其两侧刀闸断开，不影响其它元件运行。
3）当一条母线退出运行时，断开与其相连的四组开关和刀闸，不影响其它元件运行。
4）当两条母线同时退出运行时，500kV系统开环。
1号主变经5012开关与联变相连，2号主变经5032开关与绥高1号线相连，3号主变经5022开关与绥高2号线相连，4号主变经5042开关与绥高3号线相连。
5）两条母线分裂运行，5012、5022、5032、5042开关及两侧刀闸断开， 1号、3号主变在Ⅰ母与绥高1号线、绥高3号线相连，2号、4号主变在Ⅱ母与绥高2号线、联变相连。
500KV升压站安全管控措施措施500KV升压站安全管控措施国华准电500KV升压站为四台机组的公用系统，在500KV升压站进行的任何工作都要高度重视，就此进行以下规定，望全体生产人员执行。
一、设备检修和试验工作的安全规定：1、设备部对500KV设备的定期工作必须按计划进行。
记录完整齐全。
2、定期工作若受气候影响,原则上不允许做绝缘试验，必要时必须征得专业组同意的情况下进行。
3、清扫、预试工作要有技术措施，工作内容、工作范围要明确交待值长。
站内工作严格执行三票三制，进入站内工作必须执有工作票，除草之类非设备性工作要办理工单并由运行人员许可。
4、工作开工前要与运行人员严格按工作票核对安全措施，地刀位置，相关压板的位置等并记录在检查记录中。
5、在站内的任何工作必须两人或以上进行，不得单独1人进行工作。
6、站内工作时必须有设备部电气专业人员进行现场监护，监护人不到场不准进行工作，否则后果自负。
7、站内设备定期维护及试验项目标准按设备部《准电330MW机组定期工作标准》执行相关条目。
8、在主变区域、升压站内相关人员巡检过程中，未经许可不准乱动运行或退备中的设备。
9、在定期维护工作中如果发现异常及时汇报并如实配合分析。
10、对于容易造成人身触电、人身坠落、误碰带电设备、保护误动等高风险作业及大型作业，电厂有关领导和专业负责人要根据安全生产职责的规定，保证作业期间现场到位，对检修作业进行全过程监护，监督安全技术措施的正确执行。
11、试验过程中如果要对设备的二次回路进行操作必须联系电气二次专业主管，在得到专业人员确认和指导下方可进行相关工作；进行接地刀闸操作时必须联系发电部电气专业主管，在得到许可的条件下由运行人员完成任务。
12、所用试验仪器、仪表要在校验合格期限期内，方可使用。
13、试验操作人员必须有有效的高压试验操作证、和特种作业证。
14、工作票上所载工作负责人在工作期间必须在现场监护。
15、电气设备的试验或检修工作必须是在《试验规程》允许的条件下进行。
500kV升压站启动试验运行操作方案编写：汇审：审核：批准：运行部电气专业2004年3月22日500kV升压站启动试验运行操作方案1编制目的为了保证500kV升压站启动试验工作的顺利进行，配合电气调试人员做好500kV升压站启动试验工作，便于更好地指导运行人员的操作，确保运行操作的安全有序，符合规程的规定，特编制此运行操作方案。
本方案作为中试所《嘉兴二期500kVGIS升压站嘉王线及王店#1主变启动试验方案》的有关操作步骤补充说明，供运行人员使用。
2编制依据根据《嘉兴二期500kVGIS升压站嘉王线及王店#1主变启动试验方案》及浙江省电力设计院、华东电力设计院提供的图纸和有关设备厂家资料进行编制。
3整套启动所必须具备的条件3.1启动范围内土建已竣工，道路畅通，门窗齐全，照明良好，并经验收合格。
3.2启动范围内电气设备安装调试结束，传动、联锁试验正常，经验收合格，已经具备启动条件。
3.3检查启动范围内各保护调试结束，可以投入，各保护定值计算完成并出具书面整定单。
3.4启动范围内设备现场标志正确、明显、齐全并符合运行规范，设备正式命名已下达，运行与试验必需的各种工器具及必须的安全设施（如接地线、围栏、标示牌等）已准备齐全，通讯畅通。
3.5整套启动期间运行操作组织指挥机构已确定，职责明确：系统操作由调度现场向当值值长下达操作命令；现场试验操作命令由启动调试组组长向当值值长下达。
3.6现场运行规程及典型操作票已制定，运行操作人员熟悉一、二次设备及有关规程。
3.7启动试验方案已经由各有关方面专家讨论通过并获得批准，所有参加试验的试验人员、监护和巡视人员及运行操作人员经过技术交底并熟悉该方案。
3.8启动设备已按照国标及相关技术要求进行安装和试验，并经验收合格。
3.9我厂500kVGIS升压站3号、4号、5号、6号主变间隔的未启动设备与启动设备已做好隔离措施(拉开3号主变50116闸刀、4号主变50136闸刀、5号主变50236闸刀、6号主变50316闸刀并由调试人员断开其动力回路接线)，合上5011617、5013617、5023617、5031617接地闸刀。
3.103号、4号、5号、6号发变组保护用CT在就地控制柜处已短接3.113号、4号、5号、6号发变组保护出口跳500kV开关回路由调试人员进行断开。
3.12500kV升压站380V配电装置及115V直流系统已正常投运。
3.13线路CVT及母线CVT二次小开关均已投入。
3.14500kV升压站GIS设备已在冷备用状态，除5011617、5013617、5023617、5031617接地闸刀合上外，其余接地闸刀均已断开（详见检查清单），就地LCC控制屏及NCS监控屏均已正常投运，无异常。
3.15我厂500kV升压启动受电的GIS设备的气室气压已调整到正常值（详见检查清单）。
3.16试验系统内所有电气设备完好、状态准备就绪；试验系统方式符合要求；试验控制与测试准备工作已按要求完成。
3.17无恶劣的气候现象。
3.18各项准备工作（包括系统通讯）已就绪，具备投产条件。
3.19试验前接线、拆线工作的安排3.19.1根据浙江省电力试验研究所试验接线工作要求，向调度提出相关设备的停电申请，并负责办理第一种工作票，做好安全隔离措施。
3.19.1.1试验接线工作对本厂设备状态的要求：a)500kV GIS升压站嘉王线5021开关、嘉王线/5号主变5022开关、6号主变/嘉王线5032开关、嘉王线5033开关改至检修状态。
b)嘉王5417线、嘉王5418线改至检修状态。
3.19.2接好开关试验控制线后，在不带一次电压下，由调试人员分别用程序控制器对开关进行试操作。
3.19.3在我厂500kV GIS升压站的各调度、控制、指挥室，以及500kV继保小室内装设启动专用电话。
4安全措施4.1试验工作应严格遵守《电业安全工作规程》和《继电保护及电网安全自动装置现场工作保安规定》等的各项规定。
4.2试验现场设置安全围栏，悬挂标示牌，防止无关人员进入。
4.3试验人员进入现场必须穿绝缘鞋，戴安全帽，戴绝缘手套（必要时）；测试现场放好绝缘垫。
4.4所有拆、接、改线工作应在做好设备停电、验电、接地等安全措施，经复核正确无误并许可后方能进行。
4.5试验所用导线、接地线应符合绝缘、截面和机械强度等方面的要求，现场引线布置保持整齐，并做适当固定。
4.6确保电压互感器二次不得短路，电流互感器二次不得开路，设备的末屏不得开路。
4.7开关控制和电压互感器二次回路的引线必须经装有可熔保险丝的刀闸后再接至相应的控制设备和仪器。
4.8测试仪器的外壳可靠接地，工作电源经隔离变压器隔离后供给。
4.9置于户外的测试设备应采取防雨、防潮的措施。
4.10试验前检查各电压、电流取样装置，通过测量必要的特征参数，确保装置完好、接线正确可靠。
4.11试验完成后，以“谁接谁拆除”的原则拆除所有试验接线，恢复设备正常连接，并经检查确保正确无误。
4.12试验现场根据实际情况配备消防人员和消防设施4.13试验现场根据实际情况配备救护人员和救护设施5试验分工与职责5.1启动试验在启动验收委员会的领导下进行。
5.2启动试验方案应报送启动验收委员会批准；试验前测试单位应向有关单位及人员进行方案交底。
5.3运行单位根据方案的具体要求，提前向调度提出相关设备的停电申请。
并委派一人担任需要开具第一种工作票工作的工作负责人。
5.4运行单位应向试验单位提供测试场地、测试工作台、通讯电话和夜间照明等必要的测试工作条件；建设单位负责后勤保障工作。
5.5试验拆、接线的配合工作，涉及已运行设备的部分由运行单位负责，新投产设备的部分由施工单位负责。
5.6施工单位和运行单位负责办理工作票。
试验前，测试单位负责将测量和控制引线放至接入设备附近，由运行单位或施工单位负责接入；试验后，由原接入单位负责将其拆除，并恢复好设备的正常连接。
5.7系统操作由调度现场下达操作命令。
当全部系统操作已结束，调度通知启动总指挥系统安排就绪，可以开始试验。
启动总指挥通知启动调试组组长可以进行试验。
启动调试组组长向相应的试验负责人下达现场试验操作命令。
试验人员只有在接到试验操作命令后，方可进行试验操作。
5.8如果试验中出现异常情况，试验负责人应立即向本侧启动指挥汇报，由启动总指挥决定是否继续进行试验。
试验中若发生事故并影响系统正常运行时，启动总指挥可下令终止试验，由调度负责系统处理。
6启动试验范围6.1500kV嘉王5417线、500kV嘉王5418线。
6.2王店变：#1主变，5031、5032、5033、5041开关，＃1主变220kV间隔，＃1主变35kV间隔、＃1主变35kV＃1－2、＃1－3低抗。
＃1主变35kV＃1-1低抗原为运行设备，现从＃2主变改接到＃1主变。
6.3500kV GIS升压站：3号主变5011开关、3号主变/4号主变5012开关、4号主变5013开关、嘉王线5021开关、嘉王线/5号主变5022开关、5号主变5023开关、6号主变5031开关、6号主变/嘉王线5032开关、嘉王线5033开关，500kV I母，500kV II母。
6.4上述设备所在回路相关的一、二次电气设备。
6.53号、4号、5号、6号主变闸刀断开作为与启动设备的分界点，3号、4号、5号、6号主变CVT与避雷器不在本次启动范围内。
7试验项目和试验流程启动试验项目和试验流程如下表所示458启动试验内容8.1王店变#1主变零起升压试验方案本试验具体内容见一期《王店变#1主变零起升压试验方案》的运行操作方案。
8.2王店变#1主变220kV开关投切＃1主变、核相和相关保护校验系统接线见图1，我厂500kVGIS升压站无操作。
8.3新建设备和线路充电及核相试验8.3.1试验目的8.3.1.1检查王店变新建设备的绝缘耐受能力。
8.3.1.2检查新建嘉王5417线、嘉王5418线的绝缘是否完好。
8.3.1.3检查我厂新建500kV GIS升压站设备绝缘耐受能力。
8.3.1.4检查相关一、二次设备接线的正确性。
8.3.2系统接线8.3.2.1用窑王5432线作为电源对王店变新建设备、嘉王5417线、嘉王5418线和我厂500kV GIS升压站进行第一次受电和核相试验，系统接线见图2。
8.3.3试验要求8.3.3.1监视嘉王5417线和嘉王5418线电压不超过550kV。
8.3.3.2新建设备、线路、我厂500kV GIS升压站充电时间至少为30分钟，并保持到核相工作完毕为止。
8.3.3.3窑王5432线路保护按正常方式投入，重合闸停用，瓶窑变5022/5023开关短引线保护作为本次试验的后备保护。
8.3.3.4我厂500kVGIS升压站相关保护由调试人员根据调试需要投入。
8.3.4试验步骤8.3.4.1王店变5013、5023、5053、5062、5072开关热备用非自动（空出500kV II母），5043开关运行，5031、5032开关冷备用，5041开关、50412闸刀合闸位置，50411闸刀分闸位置，5033、5042开关热备用并用于试验操作；8.3.4.2我厂500kV GIS升压站（具体操作顺序按调令执行）：a)确认我厂500kV GIS升压站设备已处冷备用状态。
b)根据调令将3号主变5011开关、嘉王线5021开关、6号主变5031开关、4号主变5013、5号主变5023开关、嘉王线5033开关由冷备用改热备用，并用于试验操作。
c)根据调令将3号主变/4号主变5012开关、嘉王线/5号主变5022开关、6号主变/嘉王线5032开关由冷备用改热备用非自动。
d)根据调令合上嘉王5417线50216线路闸刀、嘉王5418线50336线路闸刀。
e)确认3号主变50116闸刀、4号主变50136闸刀、5号主变50236闸刀、6号主变50316闸刀在分闸位置（闸刀动力回路已可靠断开）。
8.3.4.3对侧合上王店变5042开关，从王店侧充电嘉王5417线。
8.3.4.4按调令将嘉王线5021开关、3号主变5011开关、6号主变5031开关由热备用改运行（撤出同期闭锁回路），对我厂500kV GIS升压站I母及相关设备充电。
8.3.4.5对侧合上王店变5033开关，从王店侧充电嘉王5418线。
8.3.4.6按调令将嘉王线5033开关、5号主变5023开关、4号主变5013开关由热备用改运行（撤出同期闭锁回路），对我厂500kV GIS升压站II母及相关设备充电。
8.3.4.7观察线路及500kVGIS升压站绝缘耐受情况。
8.3.4.8检查并记录我厂500kV GIS升压站各避雷器动作情况。
8.3.4.9检查各保护和自动化装置运行情况。
8.3.4.10由调试人员对我厂500kV GIS升压站相关设备第一次核相及测录相关参数。
