下载文档原格式
聚碳酸酯（PC）是一种无色透明的工程塑料，具有极高的冲击强度，宽广的使用温度范围，良好的抗蠕变性、电绝缘性和尺寸稳定性；缺点是对缺口敏感、耐环境应力开裂性差，成型带金属嵌件的制品较困难。
聚碳酸酯，英文名Polycarbonate,简称PC。
PC是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在-60~120℃下长期使用；无明显熔点，在220-230℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。
物化性能PC塑料的工艺特点如下：①属无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃；相对平均分子质量为2～4万。
②热稳定性较好，并随相对分子质量的增大而提高。
③流变特性接近牛顿液体，表观粘度受温度的影响较大，受剪切速率的影响较小，随相对平均分子质量的增大而增大。
无明显的熔点，熔体粘度较高。
PC分子链中有苯环，所以，分子链的刚性大。
④PC的抗蠕变性好，尺寸稳定性好；但内应力不易消除。
⑤PC高温下遇水易降解，成型时要求水分含量在0.02％以下。
⑥制品易开裂。
在成型前，PC树脂必须进行充分干燥。
干燥方法可采用沸腾床干燥(温度120～130℃，时间1～2h)、真空干燥(温度110℃，真空度96kPa以上、时间10～25h)、热风循环干燥(温度120～130℃，时间6h以上)。
为防止干燥后的树脂重新吸湿，应将其置于90℃的保温箱内，随用随取，不宜久存。
聚碳酸酯（ PC）是一种无色透明的工程塑料，具有极高的冲击强度，宽广的使用温度范围，良好的抗蠕变性、电绝缘性和尺寸稳定性；缺点是对缺口敏感、耐环境应力开裂性差，成型带金属嵌件的制品较困难。
聚碳酸酯，英文名 Polycarbonate, 简称PC。
PC 是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在 -60~120℃下长期使用；无明显熔点，在 220-230 ℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。
物化性能PC塑料的工艺特点如下：①属无定型塑料， Tg 为 149～ 150℃； Tf 为 215～225℃；成型温度为 250～310℃；相对平均分子质量为 2～ 4 万。
②热稳定性较好，并随相对分子质量的增大而提高。
③流变特性接近牛顿液体，表观粘度受温度的影响较大，受剪切速率的影响较小，随相对平均分子质量的增大而增大。
无明显的熔点，熔体粘度较高。
PC 分子链中有苯环，所以，分子链的刚性大。
④PC 的抗蠕变性好，尺寸稳定性好；但内应力不易消除。
⑤PC 高温下遇水易降解，成型时要求水分含量在0.02％以下。
⑥制品易开裂。
在成型前， PC树脂必须进行充分干燥。
干燥方法可采用沸腾床干燥(温度 120～ 130℃，时间1～2h) 、真空干燥 (温度 110℃，真空度 96kPa 以上、时间 10～25h)、热风循环干燥(温度 120～130℃，时间 6h 以上 )。

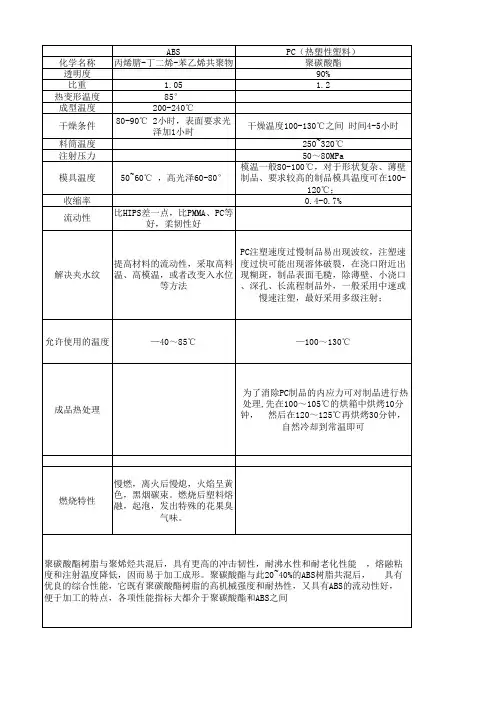

常用材料属性ABS:丙烯腈-丁二烯-苯乙烯塑料 (Acrylonitrile Butadiene Styrene plastic)比重:1.05克/立方厘米成型收缩率:0.4-0.7%成型温度：200-240℃ 干燥条件：80-90℃ 2小时高强度，热稳定性，化学稳定性,电性能良好，有高抗冲、阻燃、增强、透明等级别，着色性，表面可电镀喷漆处理。
PC:聚碳酸酯(Polycarbonate)比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8%成型温度：230-320℃ 干燥条件：110-120℃ 8小时冲击强度高，尺寸稳定性好，无色透明，光泽度，着色性好，电绝缘性、耐腐蚀性、耐磨性好，但自润滑性差，有应力开裂倾向,干燥高温下长期使用，湿高温易水解，与其它树脂相溶性差,成型温度范围宽，流动性差.PS: 聚苯乙烯(Polystyrene)比重:1.05克/立方厘米成型收缩率:0.6-0.8%成型温度：170-250℃无色透明仅次于有机玻璃,电绝缘性优良,化学稳定性良好,着色性耐水性,不耐苯.汽油等有机溶剂.不易分解但热膨胀系数大,强度一般,质脆,易产生应力脆裂, 吸湿小,不须充分干燥,流动性较好PMMA（亚克力）聚甲基丙烯酸甲酯(Polymethyl Methacrylate)比重:1.18克/立方厘米成型收缩率:0.5-0.7%成型温度：160-230℃ 干燥条件：70-90℃ 4小时透明性极好,透光达92%，强度较高,耐腐蚀,绝缘性良好, 但质脆,其表面硬度稍低,易熔于有机溶剂, 吸湿大, 不易分解,流动性中等, 易发生填充不良,粘模,收缩,熔接痕等.POM:聚甲醛（Polyoxymethylene）比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0%成型温度：170-200℃ 干燥条件：80-90℃ 2小时强度、刚度高，弹性好，耐磨性自润滑性，吸水小，尺寸稳定性好，易燃烧，极易分解，分解温度为240度。
塑胶原料介绍聚酸酯PC————————————————————————————————作者：————————————————————————————————日期：聚碳酸脂（PC - Polycarbonate）聚碳酸酯(简称PC)中文名称：聚碳酸酯（又作：聚碳酸脂）英文名称:Polycarbonate聚碳酸酯颗粒比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8%成型温度：230-320℃干燥条件：110-120℃ 8小时结构：-[-O-(C6H4)-C(CH3)2-(C6H4)-O-CO-]n-聚碳酸酯结构图缩写：PC是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。
其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。
目前仅有芳香族聚碳酸酯获的了工业化生产。
由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度最快的通用工程塑料。
聚碳酸酯也叫聚碳酸脂（Polycarbonate）常用缩写PC是一种韧的热塑性树脂，通常是由双酚A和光气生产的，现在也开发了不使用光气的生产方法，并已在20世纪60年代初实现工业化，90年代末实现大规模工业化生产。
现在产量仅次于聚酰胺的第二大工程塑料。
其名称来源于其内部的CO3基团。
2011年3月双酚A在食用瓶中已被欧美国家禁用，2.5m宽聚碳酸酯(PC)板已由无锡正成企业安装成功！大大改善了采光和版面效果化学名：2,2'-双（4-羟基苯基）丙烷聚碳酸酯CAS编号：25037-45-0化学性质聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。
双酚A型PC是最重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。
PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C 。
聚碳酸酯(P C)加工工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII加工工艺:1、加工特性PC是无定形材料，它的熔体粘度对温度敏感。
由于PC在高温下易发生水解，制品质量对原料的含湿量很敏感，在成型前必须将原料须干燥至小于0.02％。
PC可采用注塑、挤出、吹塑、流延等分法加工，也可进行粘合、焊接和冷加工。
2、注塑工艺(1)塑料的处理PC的吸水率较大，加工前一定要预热干燥，纯PC干燥120℃，改性PC一般用110℃温度干燥4小时以上。
干燥时间不能超过10小时。
一般可用对空挤出法判断干燥是否足够。
再生料的使用比例可达20%。
在某些情况下，可100%的使用再生料，实际份量要视制品的品质要求而定。
再生料不能同时混合不同的色母粒，否则会严重损坏成品的性质。
(2)注塑机的选用现在的PC制品由于成本及其它方面的原因，多用改性材料，特别是电工产品，还须增加防火性能，在阻燃的PC和其它塑料合金产品成型时，对注塑机塑化系统的要求是混合好、耐腐蚀，常规的塑化螺杆难以做到，在选购时，一定要预先说明。
(3)模具及浇口设计常见模具温度为80~100℃，加玻纤为100~130℃，小型制品可用针形浇口，浇口深度应有最厚部位的70%，其它浇口有环形及长方形。
浇口越大越好，以减低塑料被过度剪切而造成缺陷。
排气孔的深度应小于0.03~0.06mm，流道尽量短而圆。
脱模斜度一般为30′~1°左右。
(4)熔胶温度可用对空注射法来确定加工温度高低。
一般PC加工温度为270~320℃，有些改性或低分子量PC为230~270℃。
(5)注射速度多见用偏快的注射速度成型，如打电器开关件。
常见为慢速→快速成型。
(6)背压10bar左右的背压，在没有气纹和混色情况下可适当降低。
(7)滞留时间在高温下停留时间过长，物料会降质，放也CO2，变成黄色。
勿用LDPE、POM、ABS或PA清理机筒。
聚碳酸酯（pc）工业上应用的聚碳酸酯主要由双酚A和光气来合成，其主链含有苯环和四取代的季碳原子，刚性和耐热性增加，Tm=265-270℃，Tg=149℃，可在15-130℃内保持良好地力学性能，抗冲性能和透明性特好，尺寸稳定，耐蠕变，性能优于涤纶聚酯，是重要的工程塑料。
但聚碳酸酯易应力开裂，受热时易水解，加工前应充分干燥。
聚碳酸酯的制法有酯交换法和光气直接法。
（1）酯交换法原理与生产涤纶聚酯的酯交换法相似。
双酚A与碳酸二苯酯熔融缩聚，进行酯交换，在高温减压条件下不断排除苯酚，提高反应程度和分子量。
酯交换法需用催化剂，分两个阶段进行：第一阶段，温度180-200℃，压力270-400Pa，反应1-3h,转化率为80%-90%；第二阶段，290-300℃,130Pa以下，加深反应程度。
起始碳酸二苯酯应过量，经酯交换反应，排出苯酚，由苯酚排出量来调节两基团数比，控制分子量。
苯酚沸点高，从高粘熔体中脱除并不容易。
与涤纶聚酯相比，聚碳酸酯的熔体粘度要高得多，例如分子量3万，300℃时的粘度达600Pa·s，对反应设备的搅拌混合和传热有着更高的要求。
因此，酯交换法聚碳酸酯的分子量受到了限制，多不超出3万。
（2）光气直接法光气属于酰氯，活性高，可以与羟基化合物直接酯化。
光气法合成聚碳酸酯多采用界面缩聚技术。
双酚A和氢氧化钠配成双酚钠水溶液作为水相，光气的有机溶液（如二氯甲烷）为另一相，以胺类（如四丁基溴化铵）作催化剂，在50℃下反映。
反映主要在水相一侧，反应器内的搅拌要保证有机相中的光气及时地扩散至界面，以供反映。
光气直接法比酯交换法经济，所得分子量也较高。
界面缩聚是不可逆反应，并不严格要求两基团数相等，一般光气稍过量，以弥补水解损失。
可加少量单官能团苯酚进行端基封锁，控制分子量。
聚碳酸酯用双酚A的纯度要求高，有特定的规格，不宜含有单酚和三酚，否则，得不到高分子量的聚碳酸酯，或产生交联。
聚氨基甲酸酯一、耐溶剂聚氨酯弹性体的制备方法由聚酯多元醇与二异氰酸酯通过一步或多步硫化反应进行制备。
p c和p m m a的区别是什么材料特性The Standardization Office was revised on the afternoon of December 13, 2020聚碳酸酯(PC)聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显著.聚碳酸酯(PC)的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.02%以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-26 0℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良(困气)而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.聚甲基丙烯酸酯(PMMA)聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”(Acrylis),属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃(三氧乙烷可做粘合剂).4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃(热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.)9. 减少啤塑黑点:(1).保证原料洁凈(环境清洁)(2).清洁模具(定期)(3).机台清洁(清洁料管前端,螺杆,喷嘴等)10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。
聚碳酸酯塑料聚碳酸酯的英文全称为Polycarbonate，简称PC。
它是由二羟基苯或多羟基苯（二元酚或多元酚）通过酚分子上的碳酸酯基聚合反应而成的一类树脂。
通用级PC是双酚A（2，2—双（4—羟基苯基）丙烷）的聚合物。
聚碳酸酯具有较高的冲击韧性和力学性能，可以抵抗很强的外力冲击，防弹玻璃一般是由聚碳酸酯做成的，因此俗称防弹胶。
聚碳酸酯吸水率低，耐蠕变性好，尺寸稳定性高。
聚碳酸酯的使用温度也较宽（－100℃～135℃），特别是耐低温性能好，很多制品在北方寒冷的气候下变脆不能使用，而PC因可以耐－100℃的温度，所以仍可以很方便的使用。
但聚碳酸酯易产生内应力，耐环境应力开裂性差，故成型带嵌件的制品较困难。
一、PC的工艺特性PC是属结晶性的塑料，但因结晶条件严格，结晶倾向很小，无准确的熔点，一般被认为是非结晶形塑料。
PC的玻璃化温度较高，为149～150℃，熔融温度为215℃～225℃，成型温度可依分子量的大小及成型的制品的不同而控制在250℃～320℃。
PC的热稳定性和力学强度随分子量的增加而提高，熔融粘度也随分子量的增加而明显地加大，流动性显著降低，用于注塑成型的聚碳酸酯分子量一般为40000～60000。
PC的链节长，且含有苯环，分子链的刚性大，熔融粘度较聚乙烯、聚苯乙烯、聚酰胺大得多。
这对注塑充模有影响，因为流动长度随粘度的增大而缩短。
PC的流动特性接近于牛顿流体，熔融粘度受剪切速率的影响小，而对温度的变化则十分敏感，因此，在注塑成型时，通过提高物料的温度比增大剪切速率有效得多。
PC料一般不会因射速太快而烧焦，产品中混入黄色的原因是螺杆或料筒中藏胶时间过长分解，混入制品中形成的。
PC的主链含有苯环，因此刚性高，抗蠕变性能好，尺寸稳定性好，但在成型中产生的内应力不易消失，所以脱模后的制品最好进行热处理。
PC的主链上因为有酯基存在，所以容易吸水分解，在高温下即使微量的水也十分敏感，常会造成降解而放出二氧化碳等气体使树脂变色而分子量急剧下降，制品性能变劣，所以原料在成型前必须充分干燥。
聚碳酸酯(PC) 一、简介聚碳酸酯是指大分子链由碳酸酯型重复结构单元组成的一类聚合物，英文名称Polycarbonate,简称PC。
依具体组成不同，PC可分成脂肪族、脂环族和芳香族脂肪-芳香族三类，工程上具有实际应用价值的为芳香族PC，并以产量最大、可用途最广的双酚A型PC为主。
PC的突出性能是优异的冲击性和透明性，优良的力学性能和电绝缘材料性，使用温度范围广（-130-100℃），尺寸稳定性高，耐蠕变性高，是一种集刚、硬、韧与一体材料的典型代表。
PC的主要缺点为吸湿性能大、加工易产生气泡及银丝，配件易产生残余内应力、并对缺口敏感性大，耐疲劳性低、磨擦性及耐磨性不好。
二、结构性能1、PC的结构PC的分子链中含有多种基因，它所表现的性能为各种基团的综合反映。
亚苯基，提供刚性，力学性能和耐化稳定性能；湠基，增加刚性；酯基，易吸水、电性差、耐化学稳定差；氧基，赋予韧性。
由于PC大分子主链的刚性和体积效应，使其结晶能力差，基本属于无定性聚合物，具有优异的透明性。
2、PC的性能PC的性能如表1所示表1 PC及玻璃纤维PC的性能性能PC30%玻璃纤维PC相对密度1.21.45吸水率/%0.150.1成型收缩率/%0.50.2拉伸强度/Mpa56~66132拉伸模量/Mpa2100-240010000断裂伸长率/%60~120<5弯曲强度/Mpa80~85170弯曲模量/Mpa2100~2400—压缩强度/Mpa75~80120~130剪切强度/Mpa35—缺口冲击强度/(KJ/m2)17~248洛氏硬度M80M90疲劳极限106次/Mpa10.5—热变形温度(1.82Mpa)/℃130~135146长期使用温度/℃110130线膨胀系数/(×10-5K-1)7.22.7热导率[W/(M·K)]0.20.13体积电阻率/(Ω·cm)2.1×10161.5×1016介电常数(106HZ) 2.93.45介电损耗角正切值(106HZ)0.00830.0070介电强度/(Kv/mm)1819耐电弧/s120120(1)一般性能PC为透明、呈微黄色或白色硬而韧的树脂，燃烧时发出花果臭味、离火自熄、火焰呈黄色、熔融起泡。
聚碳酸酯PC注塑技术参数1.PC的典型应用范围：(1)电气设备：计算机元件、连接器等。
(2)器具：食品加工机、电冰箱抽屉等。
(3)交通运输行业：车辆的前后灯、仪表板等。
2.PC的化学和物理特性：(1)PC是一种非晶型工程材料具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。
(2)PC的缺口冲击强度非常高，并且收缩率很低，收缩率：0.6%~0.8%,若为玻璃增强类型，0.2%~0.4%o(3)PC有很好的机械特性，流动特性较差，因此这种材料的注塑过程较困难。
(4)在选用PC材料品种时，要以产品的最终期望为基准。
如果塑件要求有较高的抗冲击性，那么就使用低熔融指数的PC材料；反之，可以使用高熔融指数的PC材料，这样可以优化注塑过程。
3•注塑温度(1)干燥处理：PC材料具有吸湿性，加工前的干燥很重要。
建议干燥条件为IoO~120°C,3~4h。
加工前的湿度必须小于0.02%。
建议除湿干燥。
(2"容化温度:A.另)料温、同)模温、同)压、中速。
B.-般PC加工温度为270~320℃,有些改性或低分子量PC为230~270o C o(3)模具温度：80~120o C o一般控制在80-100。
C就可以，对形状复杂，较薄，要求较高的制品，也可提高到IOo-12(TC,但不能超过材料热变形温度。
4.注塑压力(1)注射压力：A.因为材料流动性差，需要较高的注射压力：100~140MPaβB.一般注射压力控制在80-120MPa之间，对薄壁，长流程,形状复杂，浇口较小的制品，为克服熔体流动的阻力，以便及时充满模腔，才选用较高的注射压力(120-140MPa)o从而获得完整而表面光滑的制品。
(2)保压压力：注射压力的40%-60%;保压越低，制品应力越低II(3)保压时间：一般小而薄制品不需很长的保压时间，相反，大而厚的制品保压时间应较长。
保压时间的长短可通过浇口封口时间的试验予以确定。
聚碳酸酯-PC材质介绍聚碳酸脂（PC - Polycarbonate）聚碳酸酯(简称PC)中文名称：聚碳酸酯（又作：聚碳酸脂）英文名称:Polycarbonate聚碳酸酯颗粒比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8%成型温度：230-320℃干燥条件：110-120℃ 8小时结构：-[-O-(C6H4)-C(CH3)2-(C6H4)-O-CO-]n-聚碳酸酯结构图缩写：PC是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。
其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。
目前仅有芳香族聚碳酸酯获的了工业化生产。
由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度最快的通用工程塑料。
聚碳酸酯也叫聚碳酸脂（Polycarbonate）常用缩写PC是一种韧的热塑性树脂，通常是由双酚A和光气生产的，现在也开发了不使用光气的生产方法，并已在20世纪60年代初实现工业化，90年代末实现大规模工业化生产。
现在产量仅次于聚酰胺的第二大工程塑料。
其名称来源于其内部的CO3基团。
2011年3月双酚A在食用瓶中已被欧美国家禁用，2.5m宽聚碳酸酯(PC)板已由无锡正成企业安装成功！大大改善了采光和版面效果化学名：2,2'-双（4-羟基苯基）丙烷聚碳酸酯CAS编号：25037-45-0化学性质聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。
双酚A型PC是最重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。
PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C 。
聚碳酸酯-PC材质介绍聚碳酸脂（PC - Polycarbonate）聚碳酸酯(简称PC)中文名称：聚碳酸酯（又作：聚碳酸脂）英文名称:Polycarbonate聚碳酸酯颗粒比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8%成型温度：230-320℃干燥条件：110-120℃ 8小时结构：-[-O-(C6H4)-C(CH3)2-(C6H4)-O-CO-]n-聚碳酸酯结构图缩写：PC是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。
其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。
目前仅有芳香族聚碳酸酯获的了工业化生产。
由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度最快的通用工程塑料。
聚碳酸酯也叫聚碳酸脂（Polycarbonate）常用缩写PC是一种韧的热塑性树脂，通常是由双酚A和光气生产的，现在也开发了不使用光气的生产方法，并已在20世纪60年代初实现工业化，90年代末实现大规模工业化生产。
现在产量仅次于聚酰胺的第二大工程塑料。
其名称来源于其内部的CO3基团。
2011年3月双酚A在食用瓶中已被欧美国家禁用，2.5m宽聚碳酸酯(PC)板已由无锡正成企业安装成功！大大改善了采光和版面效果化学名：2,2'-双（4-羟基苯基）丙烷聚碳酸酯CAS编号：25037-45-0化学性质聚碳酸酯耐弱酸，耐弱碱，耐中性油。
聚碳酸酯不耐紫外光，不耐强碱。
PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。
双酚A型PC是最重要的工业产品。
PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。
PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C 。
聚碳酸酯的干燥温度介绍聚碳酸酯是一种常见的合成聚合物，其具有优异的物理性能和化学稳定性。
在聚碳酸酯的生产和加工过程中，干燥温度是一个重要的参数。
本文将探讨聚碳酸酯的干燥温度对产品性能的影响以及适宜的干燥温度范围。
聚碳酸酯的干燥过程聚碳酸酯在生产和加工过程中，需要经过干燥过程以去除其中的水分。
水分对聚碳酸酯的性能有很大影响，会导致产品的物理性能下降，比如强度和透明度的降低。
因此，在聚碳酸酯的生产和加工过程中，干燥是一个非常重要的步骤。
干燥温度的影响因素聚碳酸酯的干燥温度受到多个因素的影响，主要包括以下几个方面：1. 聚碳酸酯的类型不同类型的聚碳酸酯对干燥温度的要求不同。
一般来说，高分子量的聚碳酸酯需要更高的干燥温度，以确保水分能够充分蒸发。
而低分子量的聚碳酸酯则可以在较低的温度下进行干燥。
2. 原料的水分含量原料中的水分含量对干燥温度的选择也有影响。
如果原料中的水分含量较高，需要选择较高的干燥温度以确保水分能够充分蒸发。
相反，如果原料中的水分含量较低，可以选择较低的干燥温度。
3. 干燥时间干燥时间也是影响干燥温度选择的一个因素。
如果干燥时间较短，可以选择较高的干燥温度以加快水分的蒸发速度。
而如果干燥时间较长，可以选择较低的干燥温度。
适宜的干燥温度范围根据以上因素的综合考虑，适宜的聚碳酸酯干燥温度一般在80℃到120℃之间。
在这个温度范围内，可以较好地去除聚碳酸酯中的水分，同时又不会对聚碳酸酯的性能产生负面影响。
干燥温度的控制方法为了确保聚碳酸酯的干燥温度在适宜的范围内，可以采取以下控制方法：1. 温度控制在干燥设备中设置合适的温度控制装置，以确保干燥温度能够稳定在适宜的范围内。
可以采用传感器和控制系统来监测和调节干燥温度。
2. 时间控制根据聚碳酸酯的类型、原料的水分含量和干燥时间的要求，设定合适的干燥时间。
可以通过控制设备的运行时间或者设置定时器来实现干燥时间的控制。
3. 湿度控制在干燥过程中，控制环境湿度也是一个重要的因素。
聚碳酸酯加工温度
聚碳酸酯是一种常见的工程塑料，在许多应用领域中都有广泛的应用。
在进行聚碳酸酯加工时，控制好加工温度是非常重要的，能够影响产品的质量和性能。
本文将介绍有关聚碳酸酯加工温度的相关知识。
首先，聚碳酸酯的加工温度范围通常在190°C至260°C之间。
这个范围内的温度能够使聚碳酸酯达到合适的流动性，从而保证制品的成型性能。
在实际加工过程中，需要根据具体的聚碳酸酯类型和加工设备来确定最佳的加工温度。
在塑料注塑加工中，控制好加工温度对产品质量至关重要。
如果温度过高，可能导致聚碳酸酯的分解，造成制品表面出现气泡或发黄等问题；而如果温度过低，可能会导致制品的填充不充分，出现短流、翘曲等缺陷。
因此，在注塑加工中，需要根据具体的聚碳酸酯牌号和工艺要求来合理调整加工温度。
另外，在挤出加工和吹塑加工中，加工温度的控制也是至关重要的。
挤出加工需要通过加热和剪切来使聚碳酸酯熔化并形成产品的形状，而吹塑加工则需要通过加热和气压使聚碳酸酯膨胀成为空心制品。
因此，在这两种加工方法中，加工温度的控制直接影响着产品的质量和成型效果。
除了加工温度外，加工速度也是影响聚碳酸酯加工的重要参数之一。
加工速度过快可能会导致产品表面出现熔流印等质量问题，而加工速度过慢则可能会导致产品凝固不良。
因此，在加工过程中，需要合理调整加工温度和速度，以达到最佳的加工效果。
总的来说，聚碳酸酯是一种优良的工程塑料，但在加工过程中需要注意控制好加工温度，以确保产品质量和性能。
通过合理调整加工温度和速度，可以获得满足需求的聚碳酸酯制品，为各个领域的应用提供可靠的支持。
1。
聚碳酸酯(PC)注塑成型工艺聚碳酸酯为非结晶性工程塑料，无嗅、无味、无毒、透明的无定形塑胶。
具有优异的强韧性，超高的热变形温度，极佳的透明度的特性。
同时还有良好的尺寸稳定性和电气性能。
成型工艺:①原料要求严格保管，防止受潮，在高温下聚碳酸酯对微量水份非常敏感，干燥温度一般110～120℃时间为24小时连续。
②聚碳酸酯没有明显熔点，注射成型温度范围从240℃～310℃均能成型。
超过320℃则开始分解，成型加工时，调节温度比调节压力更为有效。
一般为了让塑料渐渐地熔融，在料管后段/进料区设定较低的温度，而在料管前段设定较高的温度。
但若螺杆设计不当，或L/D 值过小，逆向式的设温就比较好。
③模温过低，制作容易产生应力集中，造成开裂，模温要求70℃～110℃。
高模温可提供较佳的表面外观，残留应力也较小，且对较薄或较长的成型品也较易填满。
但低模温则能缩短成型周期。
④注射压力：为了尽快填满模具型腔，注塑压力愈大愈好，一般约为850～1400kg/cm2，而最高可达2400kg/cm2。
而背压则愈低愈好，但要求进料均匀，建议使用了3～14 kg/cm2。
⑤注射速度与浇口设计有很大关系，使用直接浇口或边缘浇口时，为防止日晖现象和波流现象，则应用较慢射速，另外成品厚度在5mm以上；为避免气泡和凹陷，慢射速会有帮助，一般而言，射速原则为薄者快，厚者慢，螺杆转速为40～70RPM，但需视机台与螺杆设计而调整。
⑥料筒清扫在聚碳酸酯的成型温度下，加入清洗料(通用级聚苯乙烯或透苯)连续射出，直至射出的清洗料开始澎涨起泡，再将料筒温度重新设定到200～230℃，续继将清洗料空射，直到清洗料外表看起来很干净透明。
⑦注塑机要求：锁模力：以成品投影面积每平方公分乘0.47~0.78t(或每平方时乘3~5t)注射量：约为注塑机容量的40%~60%为佳。
螺杆：长度最少为15个直径长，其L/D20：1最佳，压缩比宜为1.5:1~3.0:1。
聚碳酸酯的干燥温度
摘要：
1.聚碳酸酯的概述
2.聚碳酸酯的干燥温度对性能的影响
3.聚碳酸酯的干燥温度的控制方法
4.结论
正文：
【1.聚碳酸酯的概述】
聚碳酸酯（Polycarbonate，简称PC）是一种高性能的工程塑料，具有优异的力学性能、化学稳定性和耐热性。
在众多领域，如电子、汽车、建筑等，聚碳酸酯都发挥着重要作用。
然而，在实际应用过程中，聚碳酸酯的干燥温度对其性能和稳定性具有重要影响。
【2.聚碳酸酯的干燥温度对性能的影响】
聚碳酸酯在生产和加工过程中，需要对其进行干燥处理，以确保其性能和稳定性。
干燥温度对聚碳酸酯的性能影响主要表现在以下几个方面：（1）力学性能：干燥温度过高或过低，都会导致聚碳酸酯的力学性能下降。
过高的温度可能使其发生降解，而过低的温度可能导致其结晶度降低。
（2）耐热性：聚碳酸酯的耐热性是其重要的性能指标之一。
合理的干燥温度有利于提高聚碳酸酯的耐热性，而过高或过低的温度可能使其耐热性下降。
（3）尺寸稳定性：干燥温度对聚碳酸酯的尺寸稳定性也有影响。
过高的温度可能导致其尺寸膨胀，而过低的温度可能使其尺寸收缩。
【3.聚碳酸酯的干燥温度的控制方法】
为了保证聚碳酸酯的性能和稳定性，对其干燥温度进行精确控制至关重要。
以下是几种控制方法：
（1）真空干燥：真空干燥是一种有效的聚碳酸酯干燥方法，可以在较低的温度下获得较好的干燥效果。
真空度越高，干燥温度可以越低。
（2）氮气保护干燥：在干燥过程中，使用氮气对聚碳酸酯进行保护，可以避免其与空气中的水分和氧气接触，减少性能损失。
（3）精确控制干燥时间：根据聚碳酸酯的实际情况，合理控制干燥时间，避免过长或过短的干燥时间对性能产生不良影响。
【4.结论】
聚碳酸酯的干燥温度对其性能和稳定性具有重要影响。
合理的干燥温度有利于提高聚碳酸酯的各项性能，而过高或过低的温度可能对其产生不良影响。
