人行天桥钢桥面铺装结构比较

钢桥面人行通道典型铺装材料对比分析第一章：绪论钢桥面人行通道作为城市道路建设中常见的重要设施，其铺装材料的选择对于保障人行通行的安全、舒适和便利性具有重要的影响。

本文将综合分析国内外常见的钢桥面人行通道铺装材料，对其优缺点进行比较分析，为今后人行道铺装的材料选择提供科学依据。

第二章：铺装材料2.1 传统水泥砖铺装材料传统水泥砖材料在人行道铺装中应用广泛，具有比较稳定的物理和化学性质，经济实惠，易于安装、维修和更换等优点。

但同时也存在易碎、易滑、易脱落等缺点，存在一定的安全隐患，不适用于高桥、大跨度等需要承受大量动荷载的场所。

2.2 粘贴式石材铺装材料粘贴式石材材料也是比较常见的人行道铺装材料，具有防滑、美观、防腐蚀、耐磨损等优点，同时也存在易变形、易褪色、较高的安装费用等缺点，需要加强维护和保养。

2.3 玻璃纤维增强塑料模压铺装材料玻璃纤维增强塑料模压材料是目前钢桥面人行通道铺装材料中发展比较快的一种，具有较强的耐久性、耐腐蚀性和防滑特性，同时还具有加工成型简单，易于清洁等优点，但材料本身较脆，容易受到机械性损耗，需要加强材料强度的提升以及防抗压性能的考虑。

2.4 异型钢格栅铺装材料异型钢格栅材料是应用最为广泛的人行道铺装材料之一，其具有强度高、防滑效果好、便于安装、易于保养等优点。

但由于其凸起状的表面，容易卡住高跟鞋等器具，存在一定的安全隐患。

第三章：对比分析从安全性、经济性、可靠性、可维护性和环保性等方面对四种典型的人行道铺装材料进行比较分析。

其中，异型钢格栅铺装材料的安装成本最低，但其与传统水泥砖铺装材料相比在防滑性能和使用寿命上有一定的劣势；粘贴式石材材料在美观性和耐久性方面具有优势，但同时也存在较高的维护成本和易损性较大的缺点；玻璃纤维增强塑料模压材料的综合性能相对较好，但其生产工艺和成本仍需进一步优化。

因此，在选取人行道铺装材料时需根据实际情况综合考虑材料性能、使用环境和经济效益等多个因素，选择最合适的材料。

浅析钢结构人行天桥的设计要点和应用优势当现代城市逐渐发展成超大城市的趋势，在交通繁忙的城区路口，建立越来越多的人行天桥已经成为解决行人过街安全、缓解交通拥堵的有效措施。

但以往的钢筋混凝土结构人行天桥无论在桥梁造型还是在施工周期方面，相比钢结构人行天桥都略显不足。

因此本文从钢结构人行天桥的设计要点和应用优势出发，详细介绍其相关应用。

前言钢结构以其在造型美观、安全性高的优势越来越多的被应用到桥梁与房屋建造上，尤其是在条件有限、跨度大的情况下，只能考虑钢结构。

钢结构的特点是重量轻，强度高，并且具备其抗压以及抗拉等相关优点，相对于钢筋混凝土结构而言，其外观更为直观，强度等级更高。

在以往的人行天桥中，常常使用的材料是钢筋混凝土，钢结构的应用相对较少。

本文将从设计要点与应用优势来说明钢结构在人行天桥的应用。

一、设计要点1.结构设计对于钢结构的人行天桥，通常采用应用广泛的简支梁、连续梁结构，中间承载式桁架，而对于受力的杆件一般在铸铁材料的Q345三角钢，而桥面板则采用预制板，整个桥面采用花岗石等轻型材质进行铺层。

对于人行天桥结构通常采用行业内公认的Midas软件进行模拟计算，进行模型简化，分节计算，节与节之间采用焊接刚性连接，对于受力杆件，采用beam 单元进行模拟，而梁端约束释放，一些次要的杆件则采用桁架单元。

通过加上自重，对人行天桥钢结构进行分析，加上载荷。

通常载荷为动载荷，将行走在人群上的载荷进行均布加载，这和桥梁的长度有关系。

再加上自重，则为该桥梁的设计载荷。

通过Midas软件计算后，和标准进行对比，查看杆件位移及结构稳定性是否满足要求，另外还要查看天桥的垂直方向的自振频率，看是否达到标准。

当进行完上述结构结算后，下一步则是对钢结构的节点焊接强度进行计算，包括主桁竖杆，主绗斜杆，横联斜杆，横联竖杆。

对其轴向力，截面应力按照规范进行求解，得出其各边的焊缝长度。

此外还要进行钢结构的螺栓连接强度计算，计算其在剪应力与压应力情况下的容许载荷。

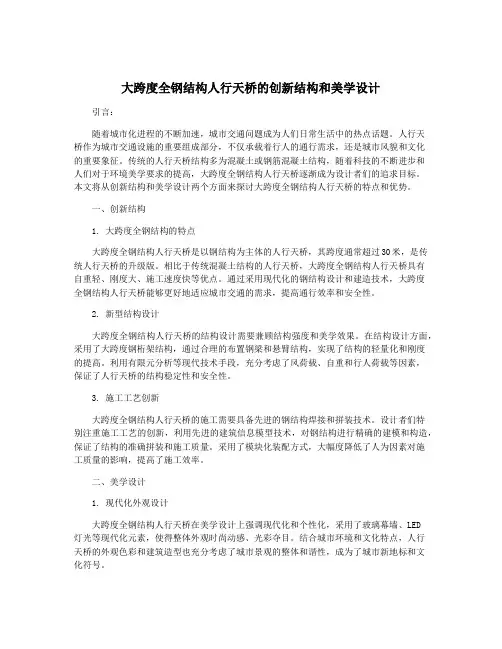

大跨度全钢结构人行天桥的创新结构和美学设计大跨度全钢结构人行天桥是城市道路交通中非常重要的一部分，它不仅是人们通行的必经之路，更是城市的一道风景线。

随着城市建设的不断发展和进步，人行天桥的创新结构和美学设计也越来越受到关注。

本文将从结构设计和美学设计两个方面来探讨大跨度全钢结构人行天桥的创新之处。

一、创新结构设计大跨度全钢结构人行天桥的创新结构设计主要包括以下几个方面：1. 结构材料：全钢结构人行天桥采用优质的钢材作为主要材料，这不仅大大减轻了结构的重量，提高了整体的抗风性能，而且还可以有效减少施工时间，降低工程成本。

2. 跨度设计：大跨度是全钢结构人行天桥的特点之一，为了实现大跨度结构的稳定性和承载能力，设计师们通常采用桁架结构或者空心箱梁结构，在保证结构稳定的前提下尽量提高结构的美观性。

3. 连接方式：在大跨度全钢结构人行天桥的设计中，连接方式也是至关重要的一环。

采用高强度的连接件和优秀的焊接工艺，不仅可以提高结构的整体稳定性，还可以使结构更加紧凑、美观。

4. 抗震设计：城市交通中心通常都是高层建筑密集地带，因此大跨度全钢结构人行天桥的抗震设计必须得到足够的重视。

在结构设计中，设计师们通常会采用多种抗震措施，包括加固节点、增加支撑、设置减震装置等，以确保天桥在地震发生时的安全性。

创新的结构设计是大跨度全钢结构人行天桥的重要特点之一，通过科学的设计理念和先进的工程技术，设计师们不断挑战技术的极限，推动人行天桥结构设计的发展和进步。

二、美学设计除了结构设计，大跨度全钢结构人行天桥的美学设计也是其不可忽视的一部分。

在美学设计中，设计师们通常会考虑以下几个方面：1. 流线型造型：为了使人行天桥融入城市环境，设计师们常常采用流线型的造型设计，使整个天桥看起来更加流畅、大气。

流线型造型还可以有效降低结构的阻力，提高其抗风性能。

2. 灯光设计：在夜晚，灯光设计可以为人行天桥增添一份独特的魅力。

设计师们通常会在结构的关键位置设置灯光装饰，使整个天桥在夜间显得更加绚丽多彩，成为城市夜景的一部分。

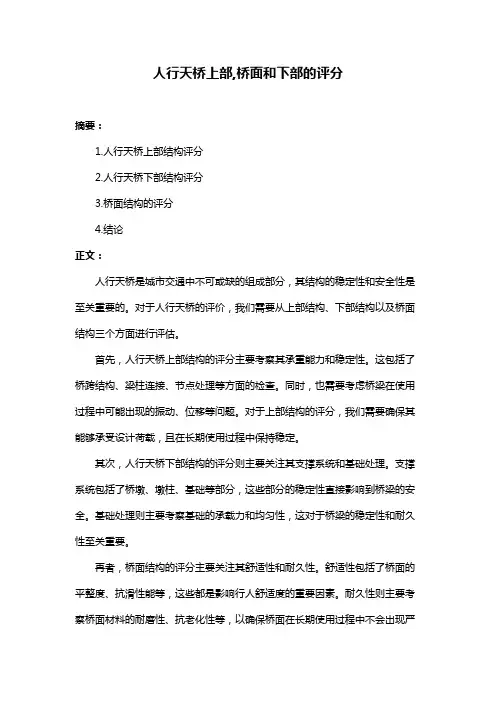

人行天桥上部,桥面和下部的评分
摘要：
1.人行天桥上部结构评分
2.人行天桥下部结构评分
3.桥面结构的评分
4.结论
正文：
人行天桥是城市交通中不可或缺的组成部分，其结构的稳定性和安全性是至关重要的。

对于人行天桥的评价，我们需要从上部结构、下部结构以及桥面结构三个方面进行评估。

首先，人行天桥上部结构的评分主要考察其承重能力和稳定性。

这包括了桥跨结构、梁柱连接、节点处理等方面的检查。

同时，也需要考虑桥梁在使用过程中可能出现的振动、位移等问题。

对于上部结构的评分，我们需要确保其能够承受设计荷载，且在长期使用过程中保持稳定。

其次，人行天桥下部结构的评分则主要关注其支撑系统和基础处理。

支撑系统包括了桥墩、墩柱、基础等部分，这些部分的稳定性直接影响到桥梁的安全。

基础处理则主要考察基础的承载力和均匀性，这对于桥梁的稳定性和耐久性至关重要。

再者，桥面结构的评分主要关注其舒适性和耐久性。

舒适性包括了桥面的平整度、抗滑性能等，这些都是影响行人舒适度的重要因素。

耐久性则主要考察桥面材料的耐磨性、抗老化性等，以确保桥面在长期使用过程中不会出现严
重的磨损或损坏。

总的来说，对于人行天桥的评分，我们需要从上部结构、下部结构和桥面结构三个方面进行全面评估。

1.1发达国家钢桥面铺装发展简介钢箱梁桥桥面铺装一般由防锈层、粘结层、沥青混合料铺装层构成，直接铺筑于钢箱梁顶板之上，总厚度在35~80mm之间。

由于钢箱梁桥面铺装的使用条件、施工工艺、质量控制与要求的特殊性，对它的强度、抗疲劳性能、抗车辙性能、抗剪切性能以及变形协调性等均有较高的要求，目前尚未形成普遍有效的钢桥面铺装设计理论与方法。

国外大跨径钢梁斜拉桥、悬索桥的建设已有较长的历史，对桥面铺装技术的研究工作开展得较早，大多始于60、70年代，形成了适合各国特点的钢桥面铺装技术。

最早开展钢桥面铺装研究的国家是德国，随后法国、日本、美国等国家也相继开展了这方面的工作。

当前，钢桥面铺装技术的研究是铺装研究领域的热点和难点，国家在钢桥面铺装研究方面投入了大量的人力和物力。

目前国际上较为流行的钢桥面铺装从结构组合来分主要有单层铺装体系与双层铺装体系（包括双层同质和双层异质）两种类型。

由于双层铺装体系能够对铺装上下层材料分别进行设计，充分利用和发挥材料特性，最大限度地避免对同种材料矛盾的双向性能（高温稳定性和低温抗裂性）要求，除英国的Mastic铺装体系外，大部分钢桥面铺装趋向于使用双层铺装体系。

分析国外主要的钢桥面铺装研究成果，从选用的材料和施工方法角度出发,国外桥面铺装方案主要有以下三大类:1）以德国、日本为代表的高温拌和浇注式沥青混合料（Gussasphalt）方案；以英国为代表的沥青玛蹄脂混合料（Mastic asphalt）方案，也可以归于高温拌和型沥青混凝土；高温拌和浇注式沥青混合料铺装层和沥青玛蹄脂混合料铺装层的主要优点是：空隙率接近零，具有优良的防水、抗老化性能，无需设置防水层；抗裂性能强，对钢板的追从性较好。

其主要缺点是：高温稳定性差,易形成车辙；施工需要一系列专用设备，施工组织较为复杂；施工时混合料的温度非常高，达到240℃以上，对桥梁的影响不容忽视。

浇注式钢桥面铺装技术适用于夏季温度不太高的国家和地区,如德国、英国、北欧等一些国家，浇注式钢桥面铺装技术在日本的应用也较为广泛。

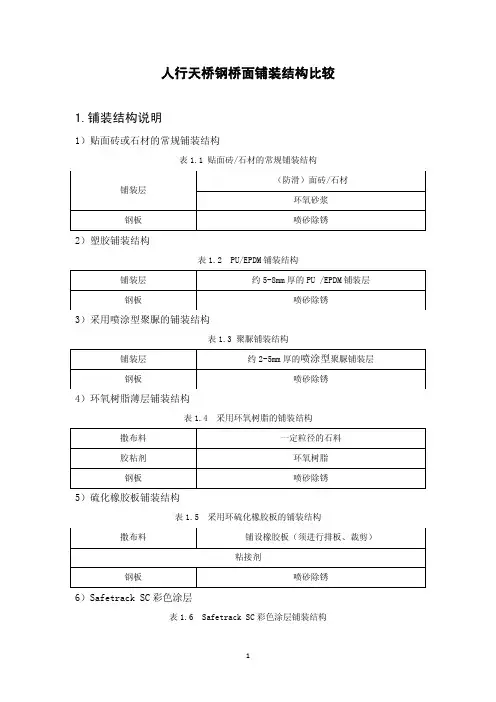

人行天桥钢桥面铺装结构比较
1.铺装结构说明
1）贴面砖或石材的常规铺装结构
表1.1 贴面砖/石材的常规铺装结构
2）塑胶铺装结构
表1.2 PU/EPDM铺装结构
3）采用喷涂型聚脲的铺装结构
表1.3 聚脲铺装结构
4）环氧树脂薄层铺装结构
表1.4 采用环氧树脂的铺装结构
5）硫化橡胶板铺装结构
表1.5 采用环硫化橡胶板的铺装结构
6）Safetrack SC彩色涂层
表1.6 Safetrack SC彩色涂层铺装结构
2.铺装结构比较
表2.1 六类铺装结构的比较
因此，Safetrack SC 是Safetrack 系列中最适合用于人行天桥钢桥面的体系，该体系集合了耐久、耐磨抗滑、美观等诸多优点，为我国人行钢桥反复维修的困扰带来了新的解决方法，将很有成为未来主流的人行钢桥铺装体系。

塑胶铺装卷起绊脚 塑胶铺装脱层
天桥桥面铺装破坏
天桥面砖脱落天桥环氧树脂脱落，露出钢板
聚脲防水涂装（表面光滑）。

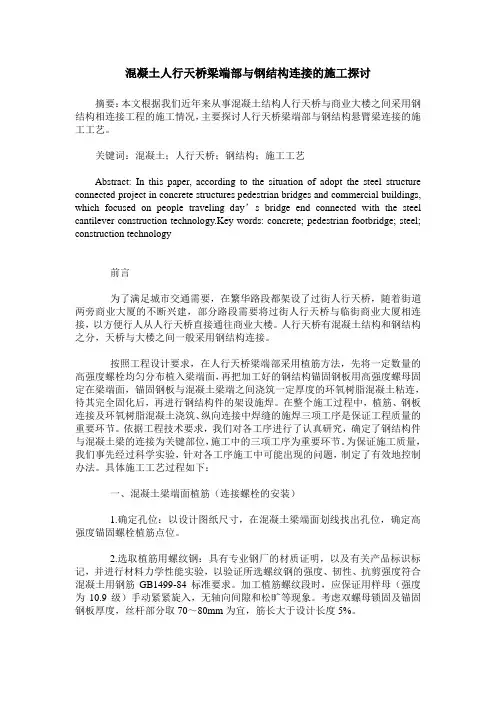

混凝土人行天桥梁端部与钢结构连接的施工探讨摘要：本文根据我们近年来从事混凝土结构人行天桥与商业大楼之间采用钢结构相连接工程的施工情况，主要探讨人行天桥梁端部与钢结构悬臂梁连接的施工工艺。

关键词：混凝土；人行天桥；钢结构；施工工艺Abstract: In this paper, according to the situation of adopt the steel structure connected project in concrete structures pedestrian bridges and commercial buildings, which focused on people traveling day’s bridge end connected with the steel cantilever construction technology.Key words: concrete; pedestrian footbridge; steel; construction technology前言为了满足城市交通需要，在繁华路段都架设了过街人行天桥，随着街道两旁商业大厦的不断兴建，部分路段需要将过街人行天桥与临街商业大厦相连接，以方便行人从人行天桥直接通往商业大楼。

人行天桥有混凝土结构和钢结构之分，天桥与大楼之间一般采用钢结构连接。

按照工程设计要求，在人行天桥梁端部采用植筋方法，先将一定数量的高强度螺栓均匀分布植入梁端面，再把加工好的钢结构锚固钢板用高强度螺母固定在梁端面，锚固钢板与混凝土梁端之间浇筑一定厚度的环氧树脂混凝土粘连，待其完全固化后，再进行钢结构件的架设施焊。

在整个施工过程中，植筋、钢板连接及环氧树脂混凝土浇筑、纵向连接中焊缝的施焊三项工序是保证工程质量的重要环节。

依据工程技术要求，我们对各工序进行了认真研究，确定了钢结构件与混凝土梁的连接为关键部位，施工中的三项工序为重要环节。

大跨度全钢结构人行天桥的创新结构和美学设计人行天桥是连接两侧道路、克服道路交通障碍的重要设施，对于现代城市交通、市民出行至关重要。

随着科技进步和城市发展，人行天桥的构造和设计也不断升级，更好地满足城市的需求和美学要求。

其中，大跨度全钢结构人行天桥是近年来出现的创新结构和美学设计形式，本文将对其进行分析和探讨。

一、创新的结构设计大跨度全钢结构人行天桥采用全钢结构设计，相比传统的混凝土或者钢筋混凝土结构，具有优异的强度和韧性，同时还能够有效减少桥面结构间的接缝，降低桥梁的维护成本和使用成本。

在设计上，该种结构采用了多项优化措施，使得其承载能力更大、整体性更强：1.抗震设计：大跨度全钢结构人行天桥需要具有承受地震力的能力，因此在设计之初就需要考虑到抗震的问题。

通过采用适当的高强度结构钢材和合理的支撑结构设计，提高了桥梁的抗震能力。

2.大跨度设计：一般来说，大跨度的人行天桥经常被用于连接两侧河流或者重要干道，因此设计上需要考虑到桥面的跨度和承载能力。

我们可以通过减小间距和采用适当的结构形式和钢材形状来增强承载能力。

3.轻量化设计：相比传统的混凝土桥梁，大跨度全钢结构人行天桥的整体重量较轻，也更易于维护，同时还能够减少对周边环境的影响。

二、美学的设计形式美学设计对于人行天桥来说也至关重要，它不仅仅能够提高桥梁的视觉效果，还能够为周边环境增添一些美感和文化元素。

大跨度全钢结构人行天桥在美学设计上也做了不少的探索和实践：1.钢结构的美感：相比传统的混凝土结构，全钢结构的人行天桥更具有时尚感和美感。

设计上采用的大段钢材和流畅的形状，不仅强调了桥梁的结构特性，还能够吸引不少市民前来拍照打卡。

2.灯光的设计：在夜晚，大跨度全钢结构人行天桥通过科技手段，采用了多种灯光效果，不仅能够改善夜间的行车条件，还能够增强夜间的视觉效果，给周边环境增添一些艺术魅力。

3.文化元素的加入：大跨度全钢结构人行天桥在设计上还加入了一些文化元素，如历史文化、民族文化等。
