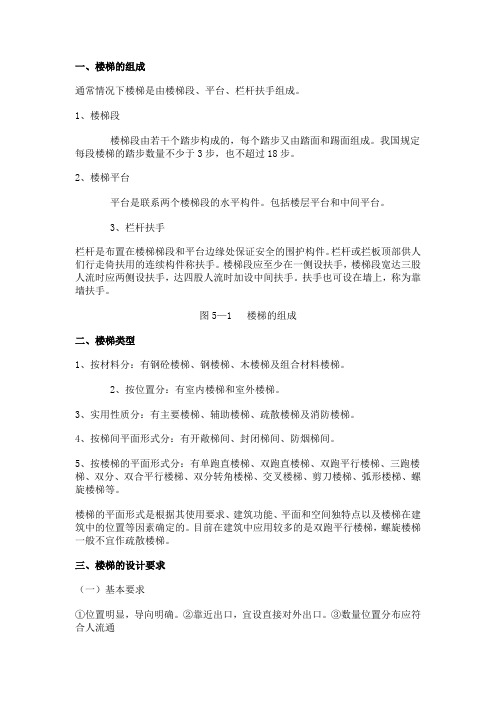

一、楼梯的组成
通常情况下楼梯是由楼梯段、平台、栏杆扶手组成。
1、楼梯段
楼梯段由若干个踏步构成的，每个踏步又由踏面和踢面组成。
我国规定每段楼梯的踏步数量不少于3步，也不超过18步。
2、楼梯平台
平台是联系两个楼梯段的水平构件。
包括楼层平台和中间平台。
3、栏杆扶手
栏杆是布置在楼梯梯段和平台边缘处保证安全的围护构件。
栏杆或拦板顶部供人们行走倚扶用的连续构件称扶手。
楼梯段应至少在一侧设扶手，楼梯段宽达三股人流时应两侧设扶手，达四股人流时加设中间扶手。
扶手也可设在墙上，称为靠墙扶手。
图5—1 楼梯的组成
二、楼梯类型
1、按材料分：有钢砼楼梯、钢楼梯、木楼梯及组合材料楼梯。
2、按位置分：有室内楼梯和室外楼梯。
3、实用性质分：有主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。
4、按梯间平面形式分：有开敞梯间、封闭梯间、防烟梯间。
5、按楼梯的平面形式分：有单跑直楼梯、双跑直楼梯、双跑平行楼梯、三跑楼梯、双分、双合平行楼梯、双分转角楼梯、交叉楼梯、剪刀楼梯、弧形楼梯、螺旋楼梯等。
楼梯的平面形式是根据其使用要求、建筑功能、平面和空间独特点以及楼梯在建筑中的位置等因素确定的。
目前在建筑中应用较多的是双跑平行楼梯，螺旋楼梯一般不宜作疏散楼梯。
三、楼梯的设计要求
（一）基本要求
①位置明显，导向明确。
②靠近出口，宜设直接对外出口。
③数量位置分布应符合人流通。
第一节楼梯的组成及形式一、楼梯的组成1、楼梯梯段—若干个踏步组成的倾斜构件作用——主要使用和承重部分每梯段踏步数n<18且>3步设计要求：适用、安全2、楼梯平台——联系两个倾斜梯段的水平构件楼层平台（正平台）休息平台（中间平台）作用——缓冲疲劳，转换梯段方向设计要求：适用、安全3、栏杆扶手—梯段及平台临空边缘的安全保护构件作用——倚扶设计要求：安全、美观二、楼梯的形式按梯段的数量和形式不同：单跑楼梯、双跑平行楼梯、三四跑楼梯、转角楼梯、螺旋楼梯、剪刀式楼梯放大图平行两跑楼梯在6度区,4层砖混结构,使用平行两跑楼梯,有何限制吗?另外，为了一楼空间利用，楼梯间另一边没有墙，加了一道梁，梁上加隔离墙。
二楼，三楼都一样有简支梁，只是梁的大小配筋比较麻烦;为了支撑平台梁还得加一个柱子,会产生短拄(1.45M)。
1169200030982.jpg(0 Bytes, 下载次数: 2)绘制楼梯间剖面图案例结合建筑设计规范和建筑制图要求，以楼梯间剖面图为例，详细讲述建筑施工图中建筑剖面图的绘制。
通过本知识点的学习，应掌握绘制建筑剖面图的方法、步骤与技巧。
一、楼梯的相关知识楼梯是楼层垂直交通的必要设施，楼梯一般由梯段、平台和栏杆（或栏板）扶手组成。
常见的楼梯平面形式有：单跑楼梯（上下两层之间只有一个梯段）、双跑楼梯（上下两层之间有两个梯段、一个中间平台）、三跑楼梯（上下两层之间有三个梯段、两个中间平台）等（如图1所示）。
图1 楼梯形式示意楼梯的表达：通常采用平面图和剖面图共同表达，常用比例：1：50楼梯平面图包括底层平面图、标准层平面图、顶层平面图（如图2）。
图2中折断位置为上行第一跑中间，顶层在安全栏板以上。
底层平面图中由于从第一跑的中间剖后往下投影,所以,楼梯只画到折断线处。
需要标注：楼梯剖面详图的剖切位置、详图索引、必要的标高、楼梯间的剖到的轴线编号以及轴线尺寸、平台宽度、梯段的长度、图名及比例。
楼梯的组成及分类一、楼梯的组成楼梯是建筑物中楼层间垂直交通用的构件。
用于之间和高差较大时的交通联系。
今天我们将来学习楼梯的种类和构造。
图1 楼梯的组成楼梯一般由楼梯段、平台和栏杆扶手三局部组成。
梯段是指供层间上下行走的构件。
由踏步和梯段板或梯段梁组成。
每段梯段板上的踏步数至少3步，最多不能超过18步。
平台是供人们上下楼梯时调节疲劳和转换方向的水平面，故也称缓台或休息平台。
平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。
楼层平台除了与中间平台相同的功能之外还具有分配分配从楼梯到达各楼层的人流的作用。
栏杆扶手是设在楼梯段及平台临空边缘的平安保护构件，以保证人们在楼梯处通行的平安。
栏杆扶手必须巩固可靠，并保证有足够的平安高度。
扶手是设在栏杆〔或栏板〕顶部供人们上下楼梯倚扶用的连续配件。
二、楼梯的分类根据使用位置、功能、材料、外观形式和构造特点的不同，楼梯可分为不同的种类。
1.按照楼梯的使用位置分类按位置分有室内和室外楼梯之分。
图2室内楼梯图3室外楼梯2.按照楼梯的使用功能分类按照使用功能分类可以将楼梯分为主要楼梯、辅助楼梯和疏散楼梯。
辅助楼梯根据使用需要可以将坡度适当做陡一些；疏散楼梯是相对于带有电梯的建筑而言的，是在发生紧急情况下用来疏散人群的。
不可以在通道内摆设物品，更不能将通道的出入口封闭，要保持通道的畅通，在没有电梯的建筑，通用的楼梯也是疏散楼梯。
3.按照楼梯的主要承重结构所用材料分类楼梯按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。
其中钢筋混凝土楼梯又分为：现浇整体式和预制装配式两种。
图4 各种材料的楼梯现浇整体式楼梯由于是现场成型所以整体性能好，对于有管道穿过，或形状不规那么的楼楼梯较为适合，但是由于施工工序多、需要湿作业现场浇筑，所以施工速度较慢且浪费较多的模板等材料。
预制装配式楼梯由于半成品构件在工厂提前制作，所以便于工业化生产，质量较容易控制，仅需现场安装，所以施工速度快。
楼梯的组成：楼梯梯段：由踏步组成，联系两个不同标高平台的倾斜构件。
梯段的踏步数应≤18级，但不宜少于3级。
平台：中间平台、楼层平台栏杆扶手：梯段及平台边缘的安全保护构件。
有一定的装饰作用。
梯井：梯段之间形成的空档。
形式：楼梯形式的选择取决于所处位置、楼梯间的平面形状与大小、楼层高低与层数、人流多少与缓急等因素。
常用的主要形式列举.实例：楼梯的尺度和设计楼梯的尺度包括楼梯的梯段、踏步、平台、净空高度、栏杆扶手等各部分的尺寸1、楼梯的坡度：楼梯的坡度由踏步高宽比决定。
踏步的踏步高和踏步宽尺寸见[踏步高宽表]25º-45º常用30º左右舒适角度26º-34’。
楼梯坡度及净空高度2、楼梯的宽度：梯段宽度: 按每股人流500～600mm宽度考虑，单人通行时为900mm，双人通行时为1000～1200mm，三人通行时为1500～1800mm，其余类推。
同时，需满足各类建筑设计规范中对梯段宽度的限定。
如住宅≥1100mm，公建≥1400mm等。
N 为踏步数hH N =bN L ⎪⎭⎫ ⎝⎛-=123、踏步尺寸：踏步宽（b）与高（h）的关系2h+b=600~630mm踏步宽：不应小于260mm踏步高：应≤180mm，住宅≤175当踏步宽=300mm，高=150mm时行走最舒适。
梯段角度为26°34’。
常用的楼梯踏步尺寸梯段长度指梯段始末两踏步前缘线之间的水平距离。
梯段长度L与踏步宽度b及该梯段的踏步数量N有关。
梯段的踏步数量与该梯段所在楼层的高度H和踏步高度h有关。
例：两个梯段为等跑的双跑楼梯，梯段的踏步数量为N=H/2h；由于梯段上行的最后一个踏步面的标高与平台一致，在计算梯段长度时，应减去一个踏步宽度，则梯段长度L=(N-1)b3、梯段高度梯段高度与梯段的踏步高度和数量有关。
左：踏步尺寸4、栏杆扶手：一般为900mm(踏步前缘至扶手表面)靠梯井一侧水平扶手超过0.50m时，高度不应小于1.0m。
儿童用梯：在0.6m左右高度增设扶手，且0.9m高度处的扶手不能降低。
顶层楼梯平台的水平栏杆：≥1.0m室外楼梯栏杆扶手高：≥1.1m5、净空高度：一般要求不小于2000mm。
楼梯平台上部及下部过道处：≥2m梯段上：≥2.2m，自踏步前缘量至直上方突出物下缘间的铅锤高度。
当在平行双跑楼梯底层中间平台下需设置通道时，为保证平台下净高满足通行要求，一般净距≥2000mm，可通过以下方式解决：1. 在底层变作长短跑梯段。
起步第一跑设为长跑，以提高中间平台标高。
2. 局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高±0.000，以满足净空高度要求。
3.综合上两种方式，采取长短跑梯段的同时，降低底层中间平台下地坪标高。
4. 底层用直行单跑或直行双跑楼梯直接从室外上二层。
梯平面表示法楼梯的平面图上有剖切线。
在底层楼梯平面中一般只有上行段。
中间层上行段同底层，下行段水平投影的可见部分至上行段的剖切线处为止。
顶层楼梯仅有一个向下方向，无剖切线各层平面均应用箭头和文字标明上、下行方向。
楼梯的数量、位置和梯间形式应方便使用并满足安全疏散的要求。
主要交通梯的梯段净宽不应少于两股人流。
楼梯应至少一侧设扶手，梯段宽达三股人流时应两侧设；达四股时应加设踏步前缘应设有防滑措施。
儿童用梯梯井较宽时，须采取安全措施；栏杆应不易攀登，垂直杆件间净楼梯设计的步骤1. 根据房屋的层数，耐火等级和使用人数计算楼梯总宽度。
2. 确定楼梯数量和每部楼梯的梯段宽度。
3. 根据房屋类型，确定踏部的高(h)和踏步宽(b)，即确定楼梯的坡度。
4. 根据房屋的层高，计算每层踏步级数(N)。
5. 根据房屋类型和楼梯在平面中的位置，确定楼梯形式。
6. 确定平台的宽度和标高。
7. 计算楼梯段的水平投影长度L和楼梯间进深最小净尺寸B。
8. 计算楼梯间的开间最小净尺寸。
9. 按模数协调标准规定，确定楼梯间开间和进深的轴线尺寸。
10.绘制楼梯平面图和剖面方案图。
楼梯尺寸计算以常用的平行双跑楼梯为例，说明楼梯尺寸的计算方法，如[楼梯尺寸计●根据层高H和初选步高h定每层步数N，N＝H/ｈ。
●根据步数N和初选步宽b决定梯段水平投影长度L，L=（0.5N-1）·b。
●确定是否设梯井。
供儿童使用的楼梯梯井不应大于120mm，以利安全。
●根据楼梯间开间净宽A和梯井宽C确定梯段宽度a，a＝（A－C）/2。
●根据初选中间平台宽D1（D1≥a）和楼层平台宽D2（D2>a）以及梯段水平投影长度L检验楼梯间进深净长度B，D1＋L＋D2＝B。
如不能满足，可对L值进行调整（即调整b值）。
见[各层平面示意图]楼梯设计举例已知：某三层办公楼，室内外高差为600mm，二、三层人数均为270人，设两部（查规范知）等宽的楼梯，该建筑耐火等级为二级，层高3m，一层平台下供人通行，请设计该楼梯。
1.计算楼梯梯段总宽度。
查规范知每百人宽度为0.75m，故总宽度为az=(270÷100) ×0.75=2.025m。
2.计算每部楼梯梯段的宽度。
a=az÷2=2.025 ÷2 =1.013m，但疏散楼梯的最小宽度不小于1.1m，故取1.1m。
3.确定踏步尺寸：办公楼属公共建筑,取踏步宽b=300mm,高h=150mm。
4.计算每层级数N：3000÷150=20级。
5.确定楼梯形式：采用平行双跑式，每跑踏步数为10级。
6.确定平台的宽度和标高：●平台宽度：D=1.2m ,≥梯段宽。
图●平台标高：取平台位于上下层的中间（两梯跑级数相等），则一层中间平台1.5m，二层中间平台4 .5m。
6.确定平台的宽度和标高：一层平台下净空为1.5m-0.3m（平台梁高）= 1.2m，不符合净空要求(H≥2000mm)。
通常可采取几种方法解决这个问题，见图。
本设计采用图中方法(c)，底层做长短跑提高中间平台至 1.8m，同时局部降低地坪500mm（使室内外高差有100mm，以免雨水流入室内），此时一层中间平台下净空为：1.8m +0.5m- 0.3m=2.0m，符合要求。
7.算梯段的水平投影长度L和梯间最小净进深B：●L(最大)=踏面数×b =(10+2-1) ×300=3300●梯间靠走廊一侧的平台宽度可借用部分走廊，适当减小，故楼梯间的进深最小尺寸：B=L+D1+ D2 (300 )+2E =3300+1200+300+140=4950(E为扶手中心至梯段边缘距离)。
图8.计算梯间的最小净开间尺寸A ：图●平行双跑式楼梯间最小净宽度(A)为两个梯段宽+两个扶手宽+C(梯井宽,一般≧200mm, ≦60mm)，即：A=2a+2E+C=1100x2 +70x2+60=2400。
9.最后确定楼梯间的开间和进深尺寸。
根据模数协调标准和墙厚确定开间尺寸取2700mm，进深尺寸取5100mm。
10.画出平剖面.见图踏步面层及防滑处理踏步面层装修做法：同楼面基本相同，但其标准至少不低于楼地面装修标准。
（导向、耐磨、美观、不起尘）踏步面层防滑：在踏步上设置防滑条的目的在于避免行人滑倒，并起到保护踏步阳角的作用。
常用的防滑条材料有：水泥铁屑、金刚砂、金属条（铸铁、铝条、铜条）、马赛克及带防滑条缸砖等。
扶手形式楼梯扶手常用木材、塑料、金属管材（钢管、铝合金管、铜管和不锈钢管等）制作。
见[扶手形式与断面图]栏杆扶手连接构造栏杆与扶手连接木材或塑料扶手，一般在栏杆竖杆顶部设通长扁钢与扶手底面或侧面槽口榫接，用木螺钉固定。
金属管材扶手与栏杆竖杆连接一般采用焊接或铆接。
见[扶手断面形式图]栏杆与梯段、平台连接一般在梯段和平台上预埋钢板焊接或预留孔插接。
扶手与墙面连接当直接在墙上装设扶手时，扶手距墙面应保持100mm左右，一般在墙上留洞，扶手连接杆深入洞内，用细石混凝土嵌固。
楼梯起步和梯段转折处栏杆扶手处理在梯段起步和转折处，为保持栏杆高度一致和扶手的连续，需根据不同情况进行处理。
踏步由踏面（踏步宽度）和踢面（踏步高度或踢板）组成(踏步的高宽比即是楼梯的坡度)。
踏步的尺寸应根据人体步幅的尺度来确定其数值。
踏步宽以b表示，踏步高以h表示。
b和h的关系常用以下经验公式计算S＝b+2h＝600~620mm(600~620mm是妇女和儿童的平均跨步长度）（2）楼梯梯段一侧临空、两侧临空、两侧均为墙体。
楼梯梯段净宽：从内墙面到扶手中心线或两扶手中心线之间的水平距离。
大小取决于通行人数、消防疏散要求。
注：每股人流宽度为0.55+（0～0.15）m且不少于两股人流C ：两梯段之间的缝隙宽，又叫梯井。
一般应≥150mm ，一般为160-200mm 。
儿童：梯井宽。
：梯段宽；：开间净宽；C B A C A B 2-=经常使用的，当梯井＞200mm时，必须采取安全措施。
平台宽≥梯段宽，即D≥B.楼梯平面表示法无论是底层楼梯、中间楼梯还是顶层楼梯，都必须用箭头标明上下行的方向，并注明上行或下行，而且必须从正平台开始标注。
以双跑楼梯为例来说明其平面的表示法。
所谓平面图其实是平剖面图，其剖切位置默认为站在该层平面上的人眼的高度位置，因此在楼梯的平面图上会出现剖切线。
在楼梯平面图中，应该将一条线看成是一个高差，如果某梯段有n个踏步的话，该梯段的长度为踏步深X（n-1）。
