楼梯的组成类型及尺度

【珍贵建筑设计知识】楼梯的各种尺寸要求及公式汇总一、楼梯的组成：1.楼梯段楼层间的倾斜构件。

每个梯段的级数不宜少于3级，不应多于18级。

2.平台供休息和转换方向的水平构件。

有楼层平台和休息平台(中间平台)。

3.栏杆扶手梯段临空边的安全设施。

二、楼梯的尺度（一）踏步尺度楼梯常用坡度范围在25°～45°，其中以30°左右较为适宜。

如公共建筑中的楼梯及室外的台阶常采用26°34′的坡度，即踢面高与踏面深之比为1:2；居住建筑的户内楼梯可以达到45°。

踏步常用高度尺寸，踏步的高度，成人以150mm左右较适宜，不应高于175mm。

踏步的宽度（水平投影宽度）以300mm左右为宜，不应窄于260mm。

当踏步尺寸较小时，可以采取加做踏步檐或使踢面倾斜的方式加宽踏面。

踏口的挑出尺寸为20～25mm。

依据建筑物用途、行走舒适、面积经济等。

经验公式：g + r = 450mm2r+ g = 600～620mmg = 250～300mmr = 150～175mm楼梯平台宽度指踏步边到内墙面距离(不含扶手宽度)。

栏杆和扶手梯段栏杆扶手高度应从踏步前缘垂直量至扶手顶面室内高度≥900mm；水平段高度≥1050mm；室外高度≥1050mm；高层≥1100mm儿童扶手高度: 500～600mm。

楼梯的净空高度(1)梯段下净空高度≥2.2m。

(2)平台下净空高度≥2m。

（二）楼梯段的宽度楼梯段是楼梯的主要组成部分之一，它是供人们上下通行的，因此楼梯的宽度必须满足上下人流及搬运物品的需要。

楼梯段宽度的确定要考虑同时通过人流的股数及是否需通过尺寸较大的家具或设备等特殊的需要。

楼梯段宽度:依据通行人数的多少、防火要求、搬运物品等确定。

每股人流按：550mm+（0~150mm）计算楼梯尺寸计算1．根据层高H和初选步高h定每层步数N。

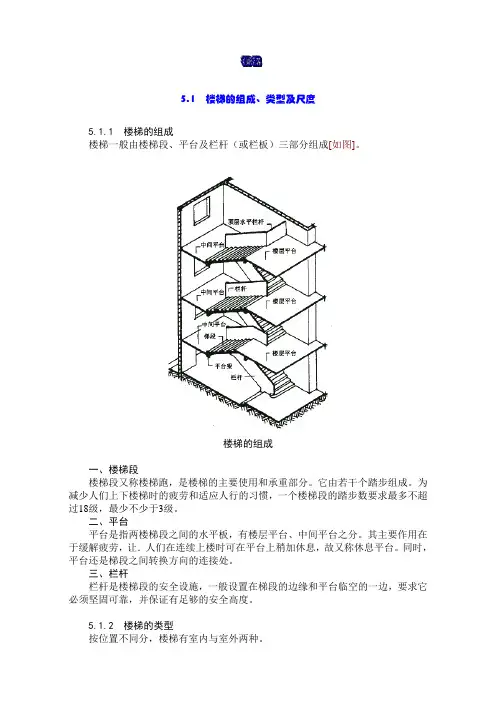

楼楼梯梯5.1 楼梯的组成、类型及尺度5.1.1 楼梯的组成楼梯一般由楼梯段、平台及栏杆（或栏板）三部分组成[如图]。

楼梯的组成一、楼梯段楼梯段又称楼梯跑，是楼梯的主要使用和承重部分。

它由若干个踏步组成。

为减少人们上下楼梯时的疲劳和适应人行的习惯，一个楼梯段的踏步数要求最多不超过18级，最少不少于3级。

二、平台平台是指两楼梯段之间的水平板，有楼层平台、中间平台之分。

其主要作用在于缓解疲劳，让．人们在连续上楼时可在平台上稍加休息，故又称休息平台。

同时，平台还是梯段之间转换方向的连接处。

三、栏杆栏杆是楼梯段的安全设施，一般设置在梯段的边缘和平台临空的一边，要求它必须坚固可靠，并保证有足够的安全高度。

5.1.2 楼梯的类型按位置不同分，楼梯有室内与室外两种。

按使用性质分，室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。

按材料分有木质、钢筋混凝土、钢质、混合式及金属楼梯。

按楼梯的平面形式不同，可分为如下几种：（a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯；（e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯；（i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；（m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯。

［楼梯的形式如图］图5-2 楼梯平面形式（a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯；（e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯；（i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯；（m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯［楼梯的形式实例］单跑直楼梯、双跑直楼梯双分转角楼梯曲尺楼梯三跑楼梯双分平行楼梯剪刀楼梯中柱螺旋楼梯无中柱螺旋楼梯弧形楼梯5. 1. 3 楼梯的设计要求一、作为主要楼梯，应与主要出人口邻近，且位置明显；同时还应避免垂直交通与水平交通在交接处拥挤、堵塞。
