新容规主要修改内容《固定式压力容器安全技术监察规程》主要内容变化1 修订过程国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局于2007年5月立项制（修）订《固定式压力容器安全技术监察规程》（以下简称《容规》），经过充分的酝酿和准备，中国特种设备检测研究院（以下简称中国特检院）技术法规室于2007年9月，组织有关专家成立了制（修）订工作组并在北京召开第一次工作组会议，讨论了《容规》制（修）订的基本原则、重点修订内容及主要需要研究解决的问题、结构（章节）框架，并就起草工作进行了具体分工，制定了起草工作时间表。
2007年11月工作组在北京召开了第二次工作会议，经讨论修改，形成了《容规》征求意见稿并以质检特函[2008]10号文对外征求基层部门、有关单位和专家及公民的意见。
根据征求到的500多条意见，工作组于2008年5月在江苏省苏州市召开第三次会议，研究处理征求到的意见并形成送审稿。
在制（修）订过程中，国家质检总局特种设备局还多次与工作组召开专题会议，研讨《容规》制（修）订过程中的重大问题，并且分别于2008年1月和2008年7月组织召开了2次专题研讨会，专题讨论《容规》中无损检测部分的修改方案。
2008年8月特种设备局将送审稿提交国家质检总局特种设备安全技术委员会审议，工作组根据审议意见修改后形成了报批稿，2008年9月本规程的报批稿正式报送国家质检总局，2008年10月向WTO/TBT进行了通报。
2009年4月工作组回复了WTO/TBT的咨询意见，并且于2009年5月在北京召开了《容规》定稿会，最终确定了《容规》报批稿的内容。
2009年7月在国家质检总局特种设备局局务会上讨论通过了《容规》报批稿。
2 修订原则本次修订工作的基本原则是：转化《容规》为特种设备安全技术规范TSG，确立其在特种设备法规标准体系中的位臵；充分吸收事故教训；充分体现法规是安全基本要求的思想，在设计、制造、安装改造维修、使用、检验检测等方面提出基本安全要求，并且不涉及与产品有关的技术细节；解决《容规》中存在的对行业影响较大的突出问题，重要内容变化要有论证、调研、数据的支撑；强化使用管理和应急救援预案；体现节能原则；促进生产，方便企业；吸纳成熟的科技成果，有利于技术进步、科学发展；兼顾国际发展，具有中国特色；安全技术规范与技术标准协调一致。

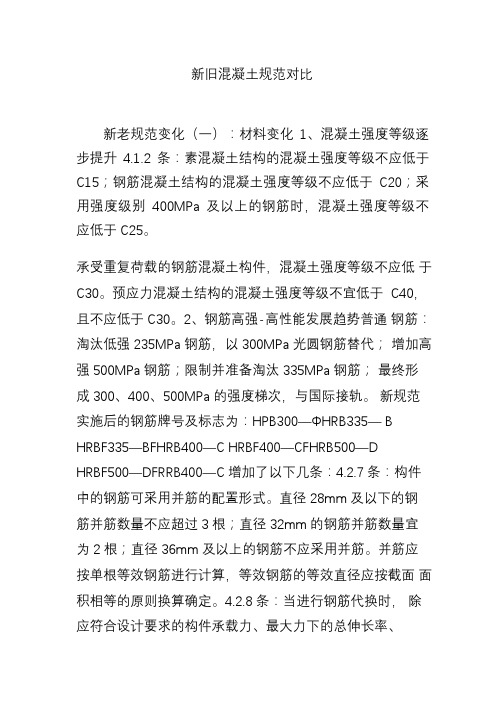

新旧混凝土规范对比新老规范变化（一）：材料变化1、混凝土强度等级逐步提升4.1.2条：素混凝土结构的混凝土强度等级不应低于C15；钢筋混凝土结构的混凝土强度等级不应低于C20；采用强度级别400MPa及以上的钢筋时，混凝土强度等级不应低于C25。
承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于C30。
预应力混凝土结构的混凝土强度等级不宜低于C40，且不应低于C30。
2、钢筋高强-高性能发展趋势普通钢筋：淘汰低强235MPa钢筋，以300MPa光圆钢筋替代；增加高强500MPa钢筋；限制并准备淘汰335MPa钢筋；最终形成300、400、500MPa的强度梯次，与国际接轨。
新规范实施后的钢筋牌号及标志为：HPB300—ΦHRB335— B HRBF335—BFHRB400—C HRBF400—CFHRB500—DHRBF500—DFRRB400—C增加了以下几条：4.2.7条：构件中的钢筋可采用并筋的配置形式。
直径28mm及以下的钢筋并筋数量不应超过3根；直径32mm的钢筋并筋数量宜为2根；直径36mm及以上的钢筋不应采用并筋。
并筋应按单根等效钢筋进行计算，等效钢筋的等效直径应按截面面积相等的原则换算确定。
4.2.8条：当进行钢筋代换时，除应符合设计要求的构件承载力、最大力下的总伸长率、裂缝宽度验算以及抗震规定以外，尚应满足最小配筋率、钢筋间距、保护层厚度、钢筋锚固长度、接头面积百分率及搭接长度等构造要求。
4.2.9条：当构件中采用预制的钢筋焊接网片或钢筋骨架配筋时，应符合国家现行有关标准的规定。
新老规范变化（二）：基本构造变化1、箍筋长度：图中1号箍筋的计算公式（按外皮计算）：老规范：L=2(b+h)-8bhc+2×1.9d+2max(10d,75)+8d新规范：L=2 (b+h) -8bhc+2×1.9d+2max(10d,75)2、钢筋锚固：新规范中增加了基本锚固lab的计算方式:lab=a*fy/ft*d但其中ft（混凝土轴心抗拉强度设计值）取值改为“当混凝土强度等级高于C60时，按C60取值”以适应混凝土强度的提高。
自2009年12月1日起，执行TSG R0004-2009《固定式压力容器安全技术监察规程》，替代1999版《压力容器安全技术监察规程》。
为了方便工作，把与我公司实际工作中密切相关的《容规》中的变化分别列出，希望大家针对自己的工作岗位，认真对照实施。
1.总则中的变化1.1适用范围的变化按照我公司现有资质所生产的压力容器产品，均属于新《容规》适用范围，因此总则中新《容规》适用范围的变化对公司工作基本无影响。
1.2压力容器范围的界定新《容规》1.6款明确了压力容器范围的界定：包括压力容器本体和安全附件。
1.6.1款明确了压力容器本体的范围：(1)压力容器与外部管道或装置焊接连接的第一道环向接头的坡口面、螺纹连接的第一个螺纹接头端面、法兰连接的第一个法兰密封面、专用连接件或者管件连接的第一个密封面；(2)压力容器开孔部分的承压盖及其紧固件；(3)非受压元件与压力容器的连接焊缝。
压力容器本体中的主要受压元件，包括壳体、封头(端盖)、膨胀节、设备法兰，球罐的球壳板，换热器的管板和换热管，M36以上(含M36)的设备主螺柱以及公称直径大于或者等于250mm的接管和管法兰。
在主要受压元件中，去掉了开孔补强圈。
设备法兰指承压筒体与封头(管箱)、或者筒体与筒体之间的连接法兰，或不直接与外部管道法兰相连接的法兰(如：人孔盖、人孔法兰等)。
设备主螺柱系指紧固承受内(或外)压、起密封连接作用的法兰和垫片所用的螺栓或螺柱，不包括内构件连接螺栓和地脚螺栓。
2.材料要求的变化2.1材料制造许可制度压力容器专用钢板（带）的制造单位应当取得相应的特种设备制造许可证，全国现有40多家已取得许可证。
新采购的压力容器专用钢板质证书和材料上的标志要求增加了制造许可标志和许可证编号的内容。
目前压力容器专用钢板包括：GB713-2008 《锅炉和压力容器用钢板》GB3531-2008 《低温压力容器用低合金钢钢板》GB19189-2003 《压力容器用调质高强度钢板》GB24511-2009《承压设备用不锈钢钢板及钢带》2.2 材料质量证明书的要求压力容器专用钢板的质量证明书要求必须为原件（一般要求按每张钢板开具合格证一份），其它压力容器用材料可为加盖材料供应单位检验公章和经办人章的复印件。
建筑面积计算规范讲解一九九五年，建设部在颁发《全国统一建筑工程基础定额》（GJD-101-95）的同时，发布了《全国统一建筑工程预算工程量计算规则》（土建工程GJDGZ-101-95），其中含“建筑面积计算规则”（以下简称旧规则）。
一九九五年至二OO五年，相隔十年时间，我国建筑市场经济得以长足的发展，城市建设日新月异，房地产业蒸蒸日上，建筑的新结构、新材料、新技术、新施工方法层出不穷。
旧面积计算规则显然不适应建筑技术发展的需要，与现实的“以人为本”的建筑理念有着明显的差距。
为此，对旧规则进行较大的修改、补充、完善是非常必要的。
这次随国家标准GB50500-2003《建设工程工程量清单计价规范》的编制，对旧规则进行了修改，并根据建设部的要求将“建设面积计算规则”作为国家标准进行制定。
以便对新建、扩建、改建的工业与民用建筑工程的面积计算进行规范，所以出台了GB/T50353-2005《建筑工程建筑面积计算规范》。
一、编制依据（一）GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》（土建工程）第二章“建筑面积计算规则”。
（二）GB/T17986-2000《房产测量规范》。
（三）GB50096-1999《住宅设计规范》。
（四）建设部建住房[2002]74号《关于房屋建筑面积计算与房屋权属登记有关问题的通知》。
（五）近几年建筑结构技术发展的实际情况。
二、编制原则（一）坚持市场经济的原则：把建筑产品的生产（包括计划统计，规划设计，施工建设）与销售适当地结合起来。
（二）坚持以人为本的原则：人们生产、生活中经常和能够正常活动的建筑空间与人们不能够正常活动的建设空间加以区别。
（三）坚持为业主服务的原则：业主必要的经常活动的建筑空间计算建筑面积，属于为社会提供服务的（如：道路组成部分的过街楼底层等）不计算建筑面积。
（四）坚持计算规范应有合理性、连贯性和统一性的原则（如：坡屋顶包括单层、多层的坡屋顶，和场馆看台下的建筑空间均作为坡屋顶来处理）。
新《容规》（2009）与旧《容规》（1999）比较：1、安全系数降低了，抗拉强度的安全系数由3.0降低到2.7。
2、奥氏体不锈钢可以用RP1.0确定材料许用应力。
3、容器的分类仅与介质和PV值有关，设计压力、容积、介质危害性三个因素，其余没有关系。
4、三类容器应进行风险评估，出具包括失效模式、失效可能性、风险控制等内容的风险评估报告。
5、移动式压力容器的监察将另起炉灶。
6、罐体的安全泄放量计算交给技术标准去规定。
7.基本不再要求材料复验，进口国外牌号材料抽查复验。
8.明确快开门结构的定义，螺栓法兰（或快装螺栓）连接不属于快开门式压力容器。
9焊接工艺评定试样保持5年，不再永久保存。
10.焊接试板大大减少，仅要求低温、热处理、介质毒性极度或高度、标准和图样要求的容器制作焊接试板。
11. 可以采用衍射时差法超声检测（TOFD）代替射线检测。
12.增加气液组合压力试验，氨检漏试验，卤素检漏试验，氦检漏试验。
提个建议：楼主总结归纳后，最好能列个表，分别将新旧容规列出，便于对照。
最近学习了《TSG_R0004-2009_固定式压力容器安全技术监察规程》简称：新容规，将于2009.12.1号实施，感觉主要是有以下方面变化：1、安全系数降低了，抗拉强度的安全系数由3.0降低到2.7。
2、奥氏体不锈钢可以用RP1.0确定材料许用应力。
3、容器的分类仅与介质和PV值有关，设计压力、容积、介质危害性三个因素，吸取了欧盟的分类思想，为了保持连贯性，仍然分为三个类别。
4、容积的计算方法也做了修改，原来划分类别时候不扣除内件容积，现在需要扣除了。
5、三类容器需要进行风险评估，出具包括失效模式、失效可能性、风险控制等内容的风险评估报告。
6、移动式压力容器的监察将另起炉灶。
7、罐体的安全泄放量计算交给技术标准去规定。
8、基本不再要求材料复验，进口国外牌号材料抽查复验。
9、明确快开门结构的定义，螺栓法兰（或快装螺栓）连接不属于快开门式压力容器。
《建筑防火通用规范》新旧规范最全对比2023年1月19日，住建部发布国家标准《建筑防火通用规范》,编号为GB 55037-2022，自2023年6月1日起实施。
本规范为强制性工程建设规范，全部条文必须严格执行。
强制性工程建设规范实施后,现行相关工程建设国家标准、行业标准中的强制性条文同时废止。
以下是新旧规范对比
2、基本规定
2.1 目标与功能
2.2消防救援设施
3、建筑总平面布局3.1一般规定
3.2工业建筑
3.3民用建筑
3.4 消防车道与消防车登高操作场地
4、建筑平面布置与防火分隔4.1一般规定
4.2 工业建筑
4.4 其他工程
5 建筑结构耐火5.1 一般规定
5.2 工业建筑
5.3 民用建筑
5.4 其他工程
6 建筑构造与装修6.1 防火墙
6.2 防火隔墙与幕墙
6.3 竖井、管线防火和防火封堵
6.4 防火门、防火窗、防火卷帘和防火玻璃墙。
个人粗略的对照了一下，感觉主要是有以下几个方面：1、安全系数降低了，抗拉强度的安全系数由3.0降低到2.7。
2、奥氏体不锈钢可以用RP1.0确定材料许用应力。
3、容器的分类仅与介质和PV值有关，设计压力、容积、介质危害性三个因素，其余没有关系。
4、三类容器应进行风险评估，出具包括失效模式、失效可能性、风险控制等内容的风险评估报告。
5、移动式压力容器的监察将另起炉灶。
6、罐体的安全泄放量计算交给技术标准去规定。
7.基本不再要求材料复验，进口国外牌号材料抽查复验。
8.明确快开门结构的定义，螺栓法兰（或快装螺栓）连接不属于快开门式压力容器。
9焊接工艺评定试样保持5年，不再永久保存。
10.焊接试板大大减少，仅要求低温、热处理、介质毒性极度或高度、标准和图样要求的容器制作焊接试板。
11. 可以采用衍射时差法超声检测（TOFD）代替射线检测。
12.增加气液组合压力试验，氨检漏试验，卤素检漏试验，氦检漏试验。
转载王(2009-11-26 19:54:18)[i=s] 本帖最后由转载王于2009-11-26 20:03 编辑最近学习了《TSG_R0004-2009_固定式压力容器安全技术监察规程》简称：新容规，将于2009.12.1号实施，感觉主要是有以下方面变化：1、安全系数降低了，抗拉强度的安全系数由3.0降低到2.7。
2、奥氏体不锈钢可以用RP1.0确定材料许用应力。
3、容器的分类仅与介质和PV值有关，设计压力、容积、介质危害性三个因素，吸取了欧盟的分类思想，为了保持连贯性，仍然分为三个类别。
4、容积的计算方法也做了修改，原来划分类别时候不扣除内件容积，现在需要扣除了。
5、三类容器需要进行风险评估，出具包括失效模式、失效可能性、风险控制等内容的风险评估报告。
6、移动式压力容器的监察将另起炉灶。
7、罐体的安全泄放量计算交给技术标准去规定。
8、基本不再要求材料复验，进口国外牌号材料抽查复验。
9、明确快开门结构的定义，螺栓法兰（或快装螺栓）连接不属于快开门式压力容器。
10、焊接工艺评定试样保持5年，不再永久保存。
11、焊接试板大大减少，仅要求低温、热处理、介质毒性极度或高度、标准和图样要求的容器制作焊接试板。
12、可以采用衍射时差法超声检测（TOFD）代替射线检测。
13、增加气液组合压力试验，氨检漏试验，卤素检漏试验，氦检漏试验。
14、主要受压元件少了补强圈;增加了M36螺栓为主要受压元件。
15、还增加了一个监督管理中的特种设备信息化管理系统；16、磷硫含量的限制更具体；17、铸铁给定牌号，设计温度范围稍有调整；18、铝和铝合金设计压力有所调整；19、有色金属的描述更加简单，详细的规定可能都考虑相应标准；20、增加了复合板的要求；21、新容规不要求总图是蓝图了；22、增加了设备制造高效节能方面的要求；23、液化气体的压力，原容规是设计压力，新容规改成工作压力；24、焊接返修热处理处叙述简单，由设计者自行确定解决方法；25、对不开检查孔的解决方法不如原容规详细；26、热处理取消了原容规72，73条规定；27、对100%探伤的III类容器范围降低；28、耐压试验合格条件取消了对高强度钢的说明；29、对大型成套装置中的在用压力容器，可以应用基于风险的检验技术，并根据评价的结果制定检验策略，确定检验周期；30、取消1999版容规中关于定期检验时进行耐压试验的规定；31、取消对安全附件的年度检查，只在定期检验中进行安全附件检查、检验要求；32、对铭牌也提出了具体的要求。
第4点：换热器的换热管可以扣除第5点：现只考虑两部分：（1）危害识别（失效模式）、（2）风险控制。
第9点：快开门取消了报警要求。
补1：恢复了搪玻璃压力容器的逐台水压的要求。
补2：铸钢不能用于制造压力容器了（硫磷含量不达标）。
另1：新容规执行后，比GB150、GB151松，但相关标准更新要有一段时间，故会发文通知：可以按新容规执行。
另2：在经销商处购得的钢板，钢厂要逐张提供原质保书。
另3：GB713-2008《锅炉和压力容器用钢板》过渡期结束后，许多制造厂还有老标准的钢板，故会发文通知：硫磷含量满足新标准要求的，允许继续使用。
第4条的说法是不准确的，新容规是说一般应当扣除永久连接在压力容器内部的内件的体积，并没有说内件的体积都要扣除。
对这句话我个人的理解是对永久连接的内件，计算容积时可以根据实际情况由设计者确定是否需要扣除内件容积。
转载王(2009-11-26 19:58:21)主要受压元件少了补强圈和人孔新容规标准释义里第29页有解释的：压力容器中直接承受压力载荷作用的零部件为受压元件，受压元件以外的其它部件为非受压元件。
在主要受压元件中，去掉了开孔补强圈，应力分析表明，开孔补强圈本身的应力很小，主要是局部区域的应力集中。
人孔盖人孔法兰属于设备法兰之列，应该还属于受压元件99版《容规》规定≥M36的设备主螺栓为主要受压元件。
2009版《容规》≥M36的设备主螺柱为主要受压元件。
人孔也是一个接管，属于公称直径大于250mm的接管和管法兰，所以人孔肯定是主要受压元件主要是体现了对材料的要求,增加了压力容器材料的REN性要求, 冲击功和延伸率要求作为强制性要求,很多地方不做强制要求, 比如检修人孔设置,材料复验转载王(2009-11-26 20:00:17)人孔与接管还是有不同之处，人孔是容器的附件，仅受压力作用，而接管用于输送流体，除承受压力外，还承受重力、热膨胀力等外界载荷的影响，所以人孔不能与公称直径大于250mm的接管和管法兰相比较。
按容规释义，人孔盖、人孔法兰是作为设备法兰的。
转载王(2009-11-26 20:00:31)[i=s] 本帖最后由转载王于2009-11-26 20:09 编辑答复：“硫磷含量满足新标准要求的，允许继续使用。
”有正式文件吗？寿比南先生在新容规宣贯会说了，很快会出来的。
我们这里的很多企业也向相关监察、特检机构反应了这一情况，已汇总了与国家局沟通。
所以寿先生的这一说法估计也是企业反应后锅炉局的态度。
"14、主要受压元件少了补强圈;增加了M36螺栓为主要受压元件。
"原容规“M36以上的设备主螺栓”为主要受压元件补充一点;根据99版容规第27条如果制造厂有设计资质则部分材料的代用可以无须征得原设计单位的同意，只需备案。
而新容规规定凡是材料代用都要征得原设计单位的同意。
是主要受压元件的材料代用应当事先取得原设计单位的书面批准。
不是材料代用都要征得原设计单位的同意。
新容规增加了管子与管板焊接接头应进行表面检测的要求见4.5.1.1增加了毒性程度为极度和高度危害及强渗透性中度危害介质压力容器应采用高颈法兰缠绕垫和高强度螺栓的要求，在释义中关于强渗透型中度危害介质的举例说的是氨，最近几年合成氨项目比较多，大家应该注意。
见3.17条。
容器类别改为Ⅰ类、Ⅱ类、Ⅲ类的写法，不能写一类、二类、三类。
公称直径大于等于250mm的管法兰盖算主要受压元件宣贯深刻部分：1.容器产品焊接试板减少，更简单。
2.焊接工艺评定报告增加需要监检人员签字才能后在执行。
3.设计用相关安全系数降低，能节省材料。
4.材料压力容器专用钢板需要材料制造单位出具的质量证明书原件。
5.压力容器使用分类更细，更明白。
有幸参加了第一期新《容规》的宣贯（厦门），变化很大，现在还在学习中，以下是自己写的一些东西，欢迎大家讨论。
一、总则：1、对中小企业影响最大的就是容器分类，改变原来的条例式的说明，改为原则条款，分类更加明确。
类别表示由原来的“一、二、三”改为“Ⅰ、Ⅱ、Ⅲ”，分类只考虑介质的危害程度及PV乘积，不再考虑工艺用途等因素，原来属于二类的现在可能属于Ⅲ类了（主要是大容积设备），原来高压小容积的设备现在可能属于Ⅱ类了。
并考虑安全性原则，把部分危险性小的设备统一划为Ⅰ类。
2、移除了主要受压元件中的补强圈。
二、材料：1、钢板质证书规定明确，规定压力容器专用钢板如果钢板生产厂家供给非制造单位的话要求必须每张钢板都出具质证书，制造单位如果从非材料生产厂家进压力容器专用钢板的话必须取得质证书原件！2、规定了非压力容器专业碳素钢和低合金钢板的硫、磷含量都不大于0.035%，按此条Q235-B、Q235-C不再允许使用。
3、规定了材料的断后伸长率（讲课的时候秦晓钟教授很气愤，说这条是领导逼他写上去的），尤其是第2.4.2的第一条与适用与高合金钢（差点破口大骂了，别人改的他的）4、大大简化了材料复验的要求。
5、对使用境外牌号的材料控制更严格了（老秦又大骂某些设计单位总是以为国外的就是好的，这条就是要好好治治他们）6、取消了材料以优代劣的简化过程。
三、设计：1、明确设计委托方的责任，必须提高规定的设计参数。
2、设计总图不再要求一定使用蓝图。
3、总图上必须注明设计使用年限。
4、安全系数降低，常规设计抗拉强调取≥2.7，屈服极限取≥1.5；分析设计分别取≥2.4，≥1.5。
在经销商处购得的钢板，钢厂要逐张提供原质保书这句话怎么理解？经销商是按每炉出具质保书表格，列出每张编号呢，还是真的按张质保书对大型成套装置中的在用压力容器，可以应用风险评估（RBI）技术，并基于风险评估结果制定检验策略，确定检验周期。
基于风险的检验技术（RBI）由国家质检总局批准的检验机构负责实施。
RBI结果报使用登记机构备案楼上的谈到M36螺栓的，新规中明确指明的是螺柱啊。
转载王(2009-11-26 20:10:05)在经销商处购得的钢板，钢厂要逐张提供原质保书这句话怎么理解？经销商是按每炉出具质保书表格，列出每张编号呢，还是真的按张质保书宣贯时老师也提到这里操作比较麻烦，甚至提到如果中间商把一张钢板裁成两半卖给两家人的问题。
可能会有后续澄清。
据说是因为目前从中间商采购的板鱼龙混杂，质量难以控制，存在安全隐患，故出了这么一条规定。
所以最好还是少从中间商处购买吧。
转载王(2009-11-26 20:14:36)1.适用范围第2项的PV乘积这一项实际是为了跟条例一致。
2.主要受压元件少了补强圈；3.还增加了一个监督管理中的特种设备信息化管理系统；4.磷硫含量的限制更具体；5.铸铁给定牌号，设计温度范围稍有调整；6.铝和铝合金设计压力有所调整；7.有色金属的描述更加简单，详细的规定可能都考虑相应标准；8.增加了复合板的要求；9.新容规好像不要求总图是蓝图了；10.增加了三类容器的风险评估报告；11.增加了节能要求；12.液化气体的压力，原容规是设计压力，新容规改成工作压力；13.安全系数降低；14.焊接试板数量减少，保存年限调整；取消以批代台；15.焊接返修热处理处叙述简单，由设计者自行确定解决方法；16.对不开检查孔的解决方法不如原容规详细；17.热处理取消了原容规72，73条规定；18.增加了TOFD技术；19.对100%探伤的III类容器范围降低；20.增加了气液组合耐压试验；21.耐压试验合格条件取消了对高强度钢的说明；22.最重要的一点就是分类方法做了很大变动。
