铸件缺陷无损检测方法的研究现状分析

铸造缺陷质量分析报告标题：铸造缺陷质量分析报告摘要：本次报告对一批铸造件的缺陷进行了详细分析，并提供了解决方案，以提高铸件的质量和可靠性。

通过对缺陷的分类、原因分析和改进措施的制定，本报告的目标是降低缺陷率、提高产品质量，并为企业的生产过程提供指导。

一、引言铸造工艺是一种常见且重要的金属加工方式，但由于多种因素的影响，铸造件常常出现各种缺陷。

本报告对以下几种常见铸造缺陷进行了分析：气孔、砂眼、夹渣和缩孔。

二、缺陷分类和特征1. 气孔：气孔是铸造件内部的圆形或椭圆形气体空洞，在表面上通常呈孔状。

这种缺陷的特征是大小不一、分布不均匀，并且可能与材料中的气体分离有关。

2. 砂眼：砂眼是在铸造件表面形成的小凹陷或孔穴，并且通常有砂粒残留。

这种缺陷的主要原因是在型腔填充过程中砂芯未能完全固化或砂芯破裂。

3. 夹渣：夹渣是铸造件内部存在金属残留或其他非金属杂质的缺陷。

它通常表现为呈条状、点状或块状分布的较暗色物质。

4. 缩孔：缩孔是在铸造件中形成的不完全填充的孔洞，通常位于较厚的截面部分。

这种缺陷的主要原因是在凝固过程中金属收缩引起的。

三、缺陷原因分析1. 气孔：气孔的形成主要与以下因素有关：金属液中溶解的气体、型腔设计不合理、浇注过程中液态金属的气体浸润和释放等。

解决方案包括采取适当的除气处理、改进型腔设计、控制浇注工艺等。

2. 砂眼：砂眼通常与砂芯制备和浇注过程中的温度、浇注速度等相关。

解决方案包括优化砂芯制备工艺、调整浇注参数以及改善浇注系统设计等。

3. 夹渣：夹渣的原因主要与金属液的净化和过滤不足、浇注过程中金属液与非金属杂质的接触等有关。

解决方案包括加强净化处理、使用过滤器、改进浇注工艺等。

4. 缩孔：缩孔的形成与金属凝固收缩不平衡、铸造温度过低、浇注过程中金属液的顺流速度等相关。

解决方案包括优化浇注工艺、控制冷却速度等。

四、改进措施根据对缺陷原因的分析，提出了以下改进措施：1. 加强除气处理：通过采用真空或压力浇注等技术，有效去除金属液中的气体；2. 优化砂芯工艺：提高砂芯的强度和温度稳定性，避免砂芯破裂；3. 加强金属液净化：采用有效的净化剂和过滤器，去除金属液中的杂质；4. 调整浇注参数：合理控制浇注温度和速度，确保金属液充满型腔；5. 优化冷却过程：控制冷却速度，减少金属凝固收缩引起的缺陷。

铸造工艺流程中的铸件缺陷分析与改进策略铸造工艺是一种重要的金属加工方法，用于制造各种形状的金属件。

然而，在铸造过程中，铸件缺陷是一个常见的问题，它会影响到铸件的质量和性能。

因此，对于铸造工艺流程中的铸件缺陷进行深入分析，并提出改进策略，对于提高铸件质量和工艺效率具有重要意义。

一、铸件缺陷的分类与原因分析在铸造工艺中，铸件缺陷可以分为表面缺陷和内部缺陷两类。

常见的表面缺陷包括气孔、砂眼、砂洞等；内部缺陷主要有夹杂物、孔洞、收缩系数不均匀等。

1.1 气孔气孔是铸造工艺中最常见的表面缺陷之一。

其形成的原因通常有两个方面，一是液态金属中溶解气体含量过高，二是在金属凝固过程中，气体生成而未能有效排除。

造成气孔的常见因素包括砂芯质量不佳、浇注温度过高、浇注速度过快等。

1.2 砂眼和砂洞砂眼是指铸件表面局部凹陷的缺陷，而砂洞是指铸件内部或边缘凹陷的缺陷。

主要原因包括模具缺陷、浇注系统设计不合理、浇注金属温度过低等。

1.3 夹杂物夹杂物是指铸件中存在的杂质，如炉渣、油污等。

其主要原因包括铁水净化不彻底、砂芯质量不佳等。

1.4 孔洞孔洞是指铸件内部存在的封闭空腔。

常见的孔洞形式包括气孔和收缩孔。

造成孔洞的原因主要有铁水中含气量高、铸型泥浆含水量高等。

1.5 收缩系数不均匀收缩系数不均匀是指铸件不同部位的收缩量不一致。

这可能会引起铸件的内部应力集中，从而导致开裂和变形。

收缩系数不均匀的原因包括铸造合金的特性、浇注温度的控制等。

二、改进策略为了减少铸件缺陷，提高铸件质量和工艺效率，以下是一些改进策略的具体措施：2.1 优化模具设计模具设计是影响铸件质量的关键因素之一。

通过优化模具结构、提高模具材料质量和表面光洁度，可以减少砂眼、砂洞等表面缺陷的产生。

2.2 控制浇注温度和速度浇注温度和速度对铸件质量有着直接的影响。

合理控制浇注温度和速度，可以降低气孔和夹杂物等缺陷的产生。

2.3 改进铸型材料和工艺选择合适的铸型材料，对铸件质量和工艺效率的提高至关重要。

无损检测技术的现状和未来趋势无损检测技术是一种技术手段，通过非破坏性的方法评估材料或构件的质量、完整性和缺陷，具有高效、可靠、精确等特点，已经广泛应用于航空、航天、船舶、铁路、核电、石油化工、汽车、电力、管道等领域。

本文将从无损检测技术的发展历程、现状和未来趋势三个方面进行论述。

一、无损检测技术的发展历程早在公元前400年，古希腊物理学家阿基米德就研究过无损检测技术，他利用半浸没于水中的物体排除的水位差的原理来测量物体的密度和矿物质含量。

20世纪初，X射线和磁粉探伤等检测技术开始应用于实际工程和生产中。

20世纪50年代，超声波检测、涡流检测、红外热成像等新的无损检测方法相继诞生。

80年代以后，数字信号处理技术、计算机图像处理技术的飞速发展，为无损检测技术的快速发展提供了强有力的支撑。

二、无损检测技术的现状1.技术手段丰富现代无损检测技术手段包括：超声波检测、射线检测、磁粉检漏、涡流检测、红外热像、激光检测、电磁检测等。

每种无损检测技术都有特定的适用范围和检测精度。

2.应用领域广泛无损检测技术几乎涉及到所有行业，主要应用于金属材料、建筑、热力设备、机车车辆、飞机、航天器、船舶等各个方面。

3.检测精度高无损检测技术在避免破坏物体的情况下进行检测，能够检测细微的缺陷和不可见的裂纹。

例如超声波检测技术可以探测到1/100毫米的裂纹，磁粉探伤技术可以发现0.05mm以下的缺陷。

4.检测耗时长与传统破坏性检测相比，无损检测技术的检测耗时往往较长，需要精细地设置检测参数、对数据进行后处理和分析。

加之不同的无损检测技术对受检物体和操作人员的要求不同，因此需要精准的技术人员进行操作。

三、无损检测技术的未来趋势1.智能无损检测随着人工智能、大数据、物联网等技术的快速发展，未来无损检测会向更智能化的方向发展。

通过大量无损数据模型的训练和学习，运用机器学习、深度学习等技术，实现更高效、更准确的无损检测，同时缩短检测时间、减少多余的原始数据记录。

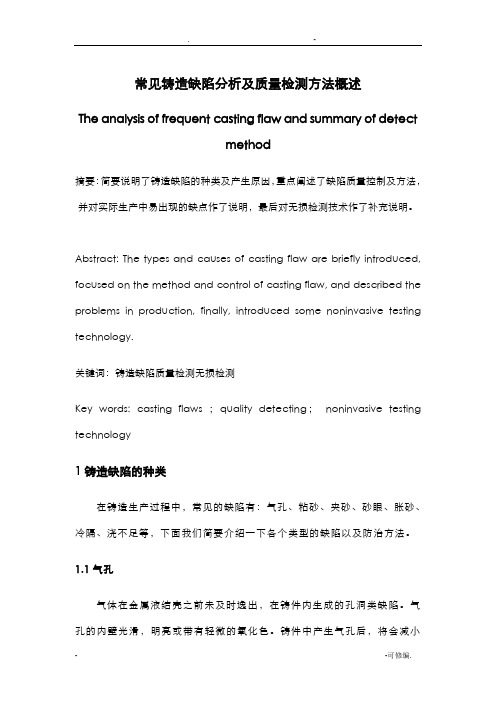

常见铸造缺陷分析及质量检测方法概述The analysis of frequent casting flaw and summary of detectmethod摘要：简要说明了铸造缺陷的种类及产生原因，重点阐述了缺陷质量控制及方法，并对实际生产中易出现的缺点作了说明，最后对无损检测技术作了补充说明。

Abstract: The types and causes of casting flaw are briefly introduced, focused on the method and control of casting flaw, and described the problems in production, finally, introduced some noninvasive testing technology.关键词：铸造缺陷质量检测无损检测Key words: casting flaws ；quality detecting；noninvasive testing technology1铸造缺陷的种类在铸造生产过程中，常见的缺陷有：气孔、粘砂、夹砂、砂眼、胀砂、冷隔、浇不足等，下面我们简要介绍一下各个类型的缺陷以及防治方法。

1.1气孔气体在金属液结壳之前未及时逸出，在铸件内生成的孔洞类缺陷。

气孔的内壁光滑，明亮或带有轻微的氧化色。

铸件中产生气孔后，将会减小其有效承载面积，且在气孔周围会引起应力集中而降低铸件的抗冲击性和抗疲劳性。

气孔还会降低铸件的致密性，致使某些要求承受水压试验的铸件报废。

另外，气孔对铸件的耐腐蚀性和耐热性也有不良的影响。

防止气孔的产生：降低金属液中的含气量，增大砂型的透气性，以及在型腔的最高处增设出气冒口等。

1.2粘砂铸件表面上粘附有一层难以清除的砂粒称为粘砂。

粘砂既影响铸件外观，又增加铸件清理和切削加工的工作量，甚至会影响机器的寿命。

防止粘砂：在型砂中加入煤粉，以及在铸型表面涂刷防粘砂涂料等。

无损检测技术的应用范围和发展现状无损检测技术是一种利用各种非破坏性方法或手段，对被测物进行检测、测试、诊断和评估的技术。

它可以在不破坏被测物的情况下进行全面、精确、快速的检测和评估，广泛应用于机械制造、航空航天、核能、汽车、电力、建筑等领域。

本文将从无损检测技术的应用范围和发展现状两个方面，进行详细阐述和说明。

一、应用范围1. 机械制造领域随着国家经济的不断发展和科技水平的不断提高，我国现代制造业发展迅速，机械制造行业是其中的重要部分。

无损检测技术可以对机械制造行业中的各种产品进行检测，如轴承、齿轮、液压元件、铸件、锻件等，可以发现其内部的缺陷、裂纹、气孔、疲劳等问题，从而保证产品的质量和可靠性，提高生产效率和经济效益。

2. 航空航天领域航空航天行业是国家高新技术产业的重要组成部分，发展迅速，无损检测技术在该领域中具有非常广泛的应用。

在飞机的设计、制造和维修过程中，需要对各种零部件（如发动机、电子设备、翼型、螺旋桨等）进行无损检测，以确保安全和正常运行。

3. 核能领域核能技术是当代高科技的代表之一，应用广泛。

但是核能设备的制造和运行需要高度的安全和可靠性，因此对其进行无损检测是必不可少的。

在核电站的建设和运行过程中，需要对核反应堆的各种部件（如压力容器、管道、电缆、泵、阀门等）进行无损检测，以发现其中的缺陷和裂纹等问题，保证核电站的安全和稳定运行。

4. 汽车制造领域汽车制造业是我国经济增长的重要动力之一，在其制造过程中，需要进行各种部件的制造和检测。

无损检测技术在汽车制造领域中的应用也很广泛、例如对汽车车辆的发动机、变速器、制动系统等零部件进行全面的无损检测、以提高其质量和可靠性、降低故障率、提高车辆安全性能和提高行驶效率。

5. 电力行业领域电力行业是国民经济中不可或缺的基础性产业之一，应用广泛。

在电力公司运营中，需要对各种电力设备进行无损检测，以确保其正常运行。

无损检测技术可以用于电力设备的检修、维护、保养等方面，可以检测发电厂、变电站、输电线路、电缆等设备的缺陷，预防设备出现故障，及时进行维修保养。

铸件缺陷无损检测方法的研究现状分析摘要：随着最近几年科学技术的飞速发展，航天航空业、压力容器行业等的发展也较为迅速，对铸件的质量要求也越来越高，因此对铸件的缺陷检测是工业生产中最重要的环节。

目前为止，对于铸件缺陷检测技术的研究也有了较大进步，其中超声检测、射线检测和射线层析摄影法检测是铸件缺陷检测中最为重要且使用范围最广的三种方法，本文就这三种方法的使用情况做了相关的介绍。

关键词：铸件缺陷；超声检测；射线检测；层析摄影法铸件之所以被工业生产广泛应用，是因为铸造的成本低廉、可以一次形成、尤其适用于大型复杂件的制造，其中航空航天制造、压力容器制造中有很多的零部件都是采用铸造的方法生产。

但铸件很容易因为操作过程的失误产生不易发现的缺陷，因此必须在生产早期将铸件缺陷及时检查出来。

进行铸件缺陷的无损检测可以提高生产效率，节约产品生产成本，提高产品质量。

铸件无损检测中使用最广、研究最多的要数超声波探伤法、射线透照法、射线层析摄影法。

对这三种方法的国内外研究现状分析如下：1. 超声波检测法超声波探伤是利用材料本身或内部缺陷的声学性质对超声波传播的影响，非破坏性地探测材料内部和表面的缺陷（如裂纹、气泡、夹渣等）的大小、形状和分布状况以及测定材料性质。

利用超声波进行探伤不仅成本很低，而且对人体没有害处；更重要的是超声波的灵敏度和穿透性都很好，并能够快速的进行检测从而提高工作效率。

在进行超声波检测时，铸件的缺陷通过超声波以缺陷波的形式反射到荧光屏上，其中缺陷波的波形和波幅都与缺钱的形状有关，因此可以根据缺陷波来了解铸件的缺陷情况。

超声波检测方法又分为两种，分别是声程衍射时间法（TOFD）和声振分析法（AR）。

TOFD是由南斯拉夫的Ines Dukic 以及Predrag Dukic提出的。

它的的优点是：优良的可靠性和检测的可重复性；结果的易见性和易存储性，使之能够快速进行比较；对铸件缺陷扩展的趋势能够进行监控。

它的局限性是：被检测的铸件其形状构成会影响检测的完整性，例如铸件的螺纹孔会导致螺纹孔附近的区域被覆盖从而降低了检测的完整性；密集的缩孔会导致信号产生重叠进而得到错误的尺寸。

球墨铸铁铸造质量的无损检测综合评价方法摘要：中国对球墨铸铁的研究和利用已有悠久的历史。

多年来，中国铸造工人为球墨铸铁生产中的参数测量和质量控制进行了大量有价值的研究工作。

如快速金相法、热分析法、共晶膨胀比法、表面张力法、熔体电阻率法、氧硫活度法、超声波法、声频法等方法在中国铸铁铸造的生产中都有了广泛的应用，并在球墨铸铁工作中发挥了重要作用。

这些方法根据样品的状态一般可分为液体试验和固体试验，同时，在我国金属铸造行业应用现状的基础上，认为球墨铸铁质量监测目前存在两个技术难点问题：一是在铁液注入模具前，通过现场样品分析，寻求快速评价球化效果的有效方法。

另一个是找到一种无损的方法，在铸件交付之前准确地识别铸件质量。

于是，针对第二个问题，多种无损的检测球墨铸铁的质量的方法及其基本的原理和应用。

如，检测铸件内部常用的射线检测和超声波检测方法，常用于铸件表面或近表面缺陷的磁粉和液体渗透检测方法。

同时，表面光滑的铸件也可以通过超声波测量来确定，表面粗糙的铸件可以通过振动检测来确定。

关键词：无损检测；球墨铸造质量；综合评价方法前言准确评估球墨铸造的铸造质量是球墨铸铁中至关重要的环节。

铸件的测试主要通过测量其尺寸，检查其表面和整体外观，分析其化学组成，并评估其机械性能。

对于表面光滑的铸件需要检测，对于标准较高或容易出现铸造工艺问题的铸件，更加需要进行无损检测。

所以，我们可以采用超声波检测、液体渗透检测、磁粉检测、振动检测等无损检测技术来评价球墨铸铁的质量。

一、铸件表面及近表面检测在球墨的铸件的过程中，铸件的表面必须得仔细的打磨，但即使这样，铸件的表面仍然可能存在一定的开口缺陷和近表面缺陷，这些缺陷一般很难目测观察到，所以需要使用各种检测方法进行无损检测。

总的来说，铸件表面和近表面的检测首先是目测，然后根据铸造要求和材料质量使用液体渗透测试和磁粉测试。

（一）液体渗透测试液体渗透检测是一种以毛细作用的原理为基础的检查表面开口缺陷的无损检测方法，与其他常用无损检测方法一样，渗透检测也是以不损坏被检测对象的使用性能为前提，运用物理、化学、材料科学以及工程学理论为基础，对各种产品零部件进行检验，借以评价它们的完整性、连续性及安全可靠性。
