铝铸件常见缺陷及分析

铸造铝合金常见的主要缺陷有6 种。

1. 铸造裂纹因铸件形状复杂，厚薄不均，在凝固过程中，各部位冷却速度不一致产生较大内应力，当应力超过合金材料抗拉强度时，铸件被拉裂。

裂纹分热裂纹和冷裂纹两种。

热裂纹是沿晶开裂，裂缝有氧化黑色，形状不规则，成锯齿状；冷裂纹沿晶内开裂，断口未氧化呈折射状银色发亮。

消除裂纹的工艺措施：合金化学成分应准确，杂质含量不得超标；避免熔体过热和在炉内停留时间不宜长；制订科学合理的铸造温度和铸造速度；液体金属流动和冷却应均匀；防止外来夹杂物掉入熔体等。

2. 花边状组织边界晶粒呈波浪状、锯齿状折线形花边，形状类似铸造孪晶，往往呈羽毛状，显微组织是相互平行呈薄片状。

因化学成分调整不合适，熔体发生过热和停留时间过长，过滤管孔直径过细，铸造温度过高，结晶器过矮和变质细化剂失去作用等所致。

消除花边状组织的措施：严格控制合金化学成分和杂质含量不得超标；科学合理设计过滤系统与结晶装置；精确控制铸造熔炼温度和时间；加入合格变质细化剂等。

3. 光亮晶粒当铸件出现合金元素含量较低的贫乏固溶体时，其晶粒粗大，树枝状网络稀薄光亮晶粒，硬度低于正常组织。

因在铸造过程，漏斗温度低，在底部形成低成分固溶体一次晶的结构，按原成分不断长大，当重量达到一定程度时，便形成光亮晶粒，降低合金强韧度。

防止措施：漏斗材料导热性要好，表面应光亮，漏斗距底部高度适中，漏斗涂料要均匀；浇注前预热漏斗和沉入金属液不宜过深；严格控制铸造温度，均匀平稳供应铝液等措施，能有效消除铸件光亮晶粒缺陷。

4. 浇不足造成铸件产品不完整，因浇注温度低，加快铸件凝固速度，铸件未浇满凝固成形，形成浇不足。

因浇注系统通道狭窄，铝液流量小，形成瓶颈；当浇注流量小于铝液填充速度时，便形成浇不足，成为废品。

防止措施：重新设计和改进浇注系统，加大铝液流量；预热模具，浇注时避免铝液流冷速过快；涂料在型腔分布应合理，厚度适中均匀，涂料不宜太薄；确保模具排气顺畅等措施，可有效消除浇不足形成的废品。

铝合金压铸件所有缺陷及对策大全一、化学成份不合格主要合金元素或杂质含量与技术要求不符，在对试样作化学分析或光谱分析时发现。

1、配料计算不正确，元素烧损量考虑太少，配料计算有误等；2、原材料、回炉料的成分不准确或未作分析就投入使用；3、配料时称量不准；4、加料中出现问题，少加或多加及遗漏料等；5、材料保管混乱，产生混料；6、熔炼操作未按工艺操作，温度过高或熔炼时间过长，幸免于难烧损严重；7、化学分析不准确。

对策：1）、对氧化烧损严重的金属，在配料中应按技术标准的上限或经验烧损值上限配料计算；配料后并经过较核；2）、检查称重和化学分析、光谱分析是否正确；3）、定期校准衡器，不准确的禁用；4）、配料所需原料分开标注存放，按顺序排列使用；5）、加强原材料保管，标识清晰，存放有序；6）、合金液禁止过热或熔炼时间过长；7）、使用前经炉前分析，分析不合格应立即调整成分，补加炉料或冲淡；8）、熔炼沉渣及二级以上废料经重新精炼后掺加使用，比例不宜过高；9）、注意废料或使用过程中，有砂粒、石灰、油漆混入。

二、气孔铸件表面或内部出现的大或小的孔洞，形状比较规则；有分散的和比较集中的两类；在对铸件作X光透视或机械加工后可发现。

1、炉料带水气，使熔炉内水蒸气浓度增加；2、熔炉大、中修后未烘干或烘干不透；3、合金液过热，氧化吸气严重；4、熔炉、浇包工具氧等未烘干；5、脱模剂中喷涂过重或含发气量大；6、模具排气能力差；7、煤、煤气及油中的含水量超标。

对策：1）、严禁把带有水气的炉料装入炉中，装炉前要在炉边烘干；2）、炉子、坩埚及工具未烘干禁止使用；3）、注意铝液过热问题，停机时间要把炉调至保温状态；4）、精炼剂、除渣剂等未烘干禁止使用，使用时禁止对合金液激烈搅拌；5）、严格控制钙的含量；6）、选用挥发性气体量小的脱模剂，并注意配比和喷涂量要低；7）、未经干燥的氯气等气体和未经烘干的氯盐等固体不得使用。

三、涡流孔铸件内部的细小孔洞或合金液流汇处的大孔洞。

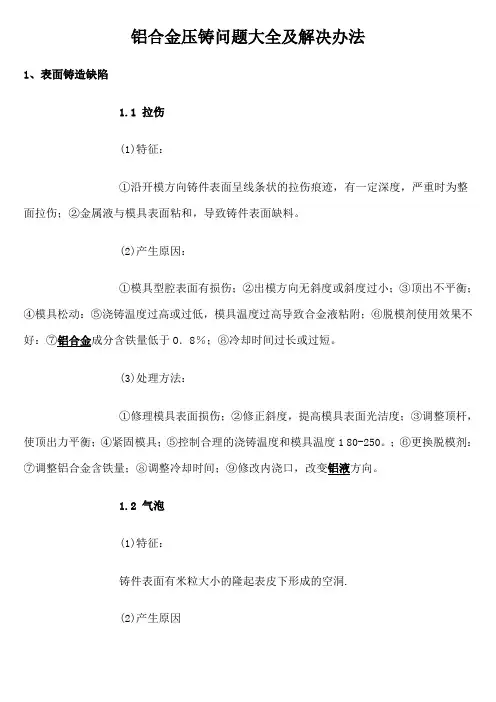

铝合金压铸问题大全及解决办法1、表面铸造缺陷1.1 拉伤(1)特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。

；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

1.2 气泡(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。

1.3 裂纹(1)特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

(2)产生原因：①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。

(3)处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②改变铸件结构，加角，改变出模斜度，减少壁厚差；③变更或增加顶出位置，使顶出受力均匀；④缩短开模及抽芯时间提高模温，保持模具热平衡。

铝合金压铸件常见缺陷及改进方案铝合金压铸件作为一种高强度、高韧性的材料，被广泛应用于工业制造和家用电器等领域。

然而，由于不同生产厂家的生产工艺和技术水平不同，压铸件在生产中容易出现一些常见的缺陷。

本文将介绍铝合金压铸件常见的缺陷，并提出相应的改进方案。

一、铝合金压铸件常见缺陷1.气孔在铝合金压铸件的制造过程中，容易在铸件内部形成气孔，这是由于铸造中熔铸金属与模具表面接触时产生的气体无法完全排除而形成的。

气孔会降低铸件的强度和韧性，甚至会在使用过程中产生裂纹。

2.缩孔与气孔相似，缩孔是由于熔铸金属冷却收缩后引起的。

缩孔也会降低铸件的强度和韧性。

缩孔缺陷通常存在于压铸件的壁厚和角部。

3.毛刺毛刺是由于铸模不当或模具磨损所引起的，通常发生在铝合金压铸件的壁薄处或边缘。

毛刺会影响铸件的外观和功能，甚至会划伤使用者的手部。

4.裂纹裂纹是由于铝合金压铸件在制造和使用过程中所受到的应力超过了材料的耐受能力所引起的。

这种缺陷通常在压铸件的角部和连接处发生，会导致铸件失去强度和稳定性。

二、铝合金压铸件改进方案1.优化材料制备为了避免铸件在制造和使用过程中的开裂、气孔等缺陷，可以通过优化材料制备的过程来提高铸件的质量。

当前，用于铝合金压铸件制造的材料通常采用钙处理、收尾处理和特殊合金添加等改进技术，这些改进技术可以大幅减少气孔、缩孔和裂纹等缺陷的出现。

2.改进模具设计压铸模具的设计是影响压铸件质量的关键因素之一。

为了避免铸件的毛刺和纹路等缺陷，可以采用最新的3D打印技术设计模具，并优化模具的表面质量和耐磨性，从而确保铝合金压铸件的成形质量。

3.控制铸造过程铝合金压铸件的铸造工艺也是影响铸件质量的关键因素之一。

为了达到较好的铸造效果，可以优化铸造过程参数，例如控制铸造温度、在压铸件内部加压、运用真空铝合金熔铸等技术，以减少缺陷的出现。

4.采用热处理技术热处理可改变铝合金压铸件的微观组织和物理性能，从而使之具有更好的耐热性、耐蚀性和机械性能。

铝铸件常见缺陷及整改办法铝铸件常见缺陷及整改办法1、欠铸(浇不足、轮廓不清、边角残缺)：形成原因：(1)铝液流动性不强，液中含气量高，氧化皮较多。

(2)浇铸系统不良原因。

内浇口截面太小。

(3)排气条件不良原因。

排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。

防止办法：(1)提高铝液流动性，尤其是精炼和扒渣。

适当提高浇温和模温。

提高浇铸速度。

改进铸件结构，调整厚度余量，设辅助筋通道等。

(2)增大内浇口截面积。

(3)改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。

使涂料薄而均匀，并待干燥后再合模。

2、裂纹：特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。

冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。

形成原因：(1)铸件结构欠合理，收缩受阻铸造圆角太小。

(2)顶出装置发生偏斜，受力不匀。

-(3)模温过低或过高，严重拉伤而开裂。

(4)合金中有害元素超标，伸长率下降。

防止方法：(1)改进铸件结构，减小壁厚差，增大圆角和圆弧R，设置工艺筋使截面变化平缓。

(2)修正模具。

(3)调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。

(4)控制好铝涂成份，成其是有害元素成份。

3、冷隔：特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。

形成原因：(1)液流流动性差。

(2)液流分股填充融合不良或流程太长。

(3)填充温充太低或排气不良。

(4)充型压力不足。

防止方法：(1)适当提高铝液温度和模具温度，检查调整合金成份。

(2)使充填充分，合理布置溢流槽。

(3)提高浇铸速度，改善排气。

(4)增大充型压力。

4、凹陷：特征：在平滑表面上出现的凹陷部分。

形成原因：(1)铸件结构不合理，在局部厚实部位产生热节。

(2)合金收缩率大。

(3)浇口截面积太小。

(4)模温太高。

防止方法：(1)改进铸件结构，壁厚尽量均匀，多用过渡性连接，厚实部位可用镶件消除热节。

铝合金的铸造缺陷及其解决方案关键信息项：1、铝合金铸造缺陷的类型名称：＿___________________________描述：＿___________________________2、造成铸造缺陷的原因因素：＿___________________________详细解释：＿___________________________3、解决方案的具体措施方法：＿___________________________实施步骤：＿___________________________4、预防铸造缺陷的策略策略：＿___________________________执行要点：＿___________________________11 铝合金铸造缺陷的类型111 气孔气孔是铝合金铸造中常见的缺陷之一。

气孔通常呈圆形或椭圆形，其尺寸大小不一。

112 缩孔和缩松缩孔是由于铸件在凝固过程中，金属液补缩不足而形成的较大孔洞。

缩松则是分散的细小缩孔。

113 夹渣夹渣指在铸件内部或表面存在的非金属夹杂物。

114 裂纹裂纹分为热裂纹和冷裂纹。

热裂纹在凝固末期高温下形成，冷裂纹则在较低温度下产生。

12 造成铸造缺陷的原因121 熔炼工艺不当熔炼过程中，如果温度控制不合理、熔炼时间过长或过短、搅拌不均匀等，都可能导致合金成分不均匀，气体和夹杂物含量增加。

122 浇注系统设计不合理浇注系统的结构和尺寸如果设计不当，可能导致金属液的流动不畅，产生卷气、冲砂等问题，从而形成气孔、夹渣等缺陷。

123 模具问题模具的温度不均匀、模具的排气不畅、模具的表面粗糙度不合适等，都可能影响铸件的质量，导致缺陷的产生。

124 铸造工艺参数不合理包括浇注温度、浇注速度、冷却速度等参数，如果选择不当，会直接影响铸件的凝固过程，从而引发各种缺陷。

13 解决方案的具体措施131 优化熔炼工艺严格控制熔炼温度和时间，采用合适的搅拌方式，确保合金成分均匀，减少气体和夹杂物的含量。

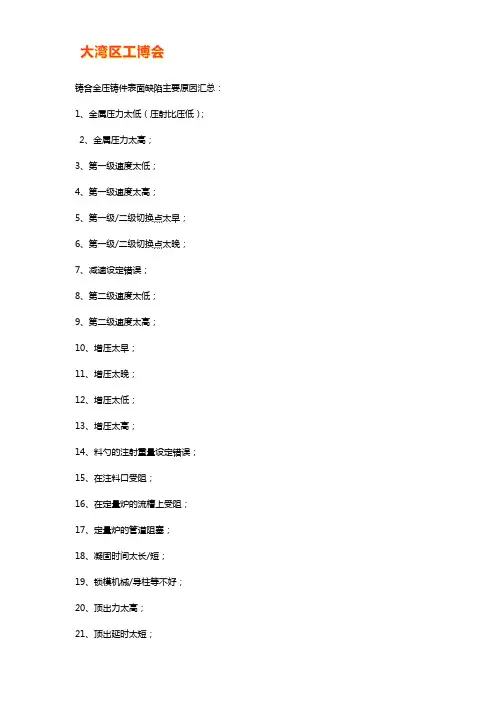

铸合金压铸件表面缺陷主要原因汇总：1、金属压力太低（压射比压低）；2、金属压力太高；3、第一级速度太低；4、第一级速度太高；5、第一级/二级切换点太早；6、第一级/二级切换点太晚；7、减速设定错误；8、第二级速度太低；9、第二级速度太高；10、增压太早；11、增压太晚；12、增压太低；13、增压太高；14、料勺的注射重量设定错误；15、在注料口受阻；16、在定量炉的流槽上受阻；17、定量炉的管道阻塞；18、凝固时间太长/短；19、锁模机械/导柱等不好；20、顶出力太高；21、顶出延时太短；22、顶出延时太长；23、锁模力太低/机器吨位太小；24、操作循环不正规；25、模具有水/水管泄漏；26、加热/冷却装置漏油；27、冲头润滑油太多；28、冲头润滑油不足/冲头粘卡；29、模具太冷；30、模具太热；31、模具喷涂太多；32、模具喷涂不够；33、模具喷涂型式错误；34、脱模剂浓度太低；35、模具表面脏/金属粘连；36、真空泄露；37、真空开启太早/晚；38、排气道和/或溢流口失效；39、模具/压射筒表面抛光差；40、拔模面斜度不足或侧凹；41、内浇口和横浇道设计差；42、加热和冷却点的导热控制差；43、铸件的几何形状成型困难；44、金属太热/冷；45、金属被污染或脏；46、金属规格不对；47、炉中熔料里有浮渣。

压铸件缺陷分析一、充型不足主要特征：金属在充满型腔之前已被冷却凝固，或料勺舀取的金属重量不足。

可能原因：1、金属压力太低；3、第一级速度太低（金属在压射筒内冷却的太快）；6、第一级/二级切换点太晚；7、减速设定错误；8、第二级速度太低；14、料勺的注射重量设定错误；15、在注料口受阻；16、在定量炉的流槽上受阻；17、定量炉的管道阻塞；24、操作循环不正规；28、冲头润滑油太少/冲头粘卡；29、模具太冷；31、模具喷涂太多；36、真空泄露；37、真空开启太早/晚；38、排气道和/或溢流口失效；41、内浇口和横浇道设计差（模具的局部可能太冷）；42、加热和冷却点的导热控43、铸件的几何形状成型困难；44、金属太热/冷；46、金属规格不对。

铝压铸十大缺陷解决方案与预防措施一、流痕和花纹外观检查：铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属基体颜色不一样的无方向性的纹路，无发展趋势。

1.流痕产生的原因有如下几点：1）模温过低2）浇道设计不良，内浇口位置不良3）料温过低4）填充速度低，填充时间短5）浇注系统不合理6）排气不良7）喷雾不合理2.花纹产生的原因是型腔内涂料喷涂过多或涂料质量较差，解决和防止的方法如下：1）调整内浇道截面积或位置2）提高模温3）调整内浇道速度及压力4）适当的选用涂料及调整用量二、网状毛翅（龟裂纹）外观检查：压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸。

产生原因如下：1）压铸模腔表面有裂纹2）压铸模预热不均匀解决和防止的方法为：1）压铸模要定期或压铸一定次数后，应作退火处理、消除型腔内应力2）如果型腔表面已出现龟裂纹，应打磨成型表面，去掉裂纹层3）模具预热要均匀三、冷隔外观检查：压铸件表面有明显的、不规则的、下陷线性型纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有断开的可能。

产生原因如下：1）两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力又很薄弱2）浇注温度或压铸模温度偏低3）浇道位置不对或流路过长4）填充速度低解决和防止的方法为：1）适当提高浇注温度2）提高压射比压缩短填充时间，提高压射速度3）改善排气、填充条件四、缩陷（凹痕）外观检查：在压铸件厚大部分的表面上有平滑的凹痕（状如盘碟）。

产生原因如下：1）由收缩引起压铸件设计不当壁厚差太大浇道位置不当压射比压低，保压时间短压铸模局部温度过高2）冷却系统设计不合理3）开模过早4）浇注温度过高解决和防止的方法为：1）壁厚应均匀2）厚薄过渡要缓和3）正确选择合金液导入位置及增加内浇道截面积4）增加压射压力，延长保压时间5）适当降低浇注温度及压铸模温度6）对局部高温要局部冷却7）改善排溢条件五、印痕外观检查：铸件表面与压铸模型腔表面接触所留下的痕迹或铸件表面上出现阶梯痕迹。

铝合金压铸件常见缺陷及改进方案铝合金压铸件是制造工业中常见的一种零部件。

虽然铝合金压铸件具有轻量、强度高、导热性能好等优点，但是在生产过程中常会出现一些缺陷。

这些常见缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

为了提高铝合金压铸件的质量，需要采取相应的改进方案。

首先是气孔问题。

由于铝合金熔融过程中的氧化反应，会产生气体，导致铸件中出现气孔缺陷。

改进的方法是提高熔炼铝合金的纯度，控制熔温和减小由废气带入的氧气含量。

此外，还可以采用真空压铸工艺，将熔融铝合金中的氧气抽出，避免气孔的生成。

其次是夹渣问题。

夹渣是指在压铸过程中，熔融铝合金流动过程中，夹带了一些熔渣。

这些夹渣会影响铝合金压铸件的密封性和强度。

改进的方法是通过优化铝合金的熔炼工艺和提高铸型的质量，减少熔渣的产生。

此外，可以采用滤网等装置来过滤熔融铝合金中的熔渣，提高铸件的质量。

第三是缩松问题。

缩松是铝合金压铸件中常见的缺陷，即铝合金在凝固过程中产生的收缩引起的空洞。

改进的方法是优化铝合金的成分配比和熔炼工艺，提高铝合金的流动性和凝固性能。

此外，适当增加压铸工艺中的压力和温度，也可以减少产生缩松的可能性。

第四是热裂纹问题。

热裂纹是指压铸过程中，由于温度变化引起的铝合金的裂纹。

改进的方法是优化压铸工艺，控制铸件的冷却速率和冷却温度梯度。

此外，可以采用提前预热模具的方法，使得铝合金在注入模具之前达到与模具相近的温度，减少热裂纹的产生。

最后是尺寸不符问题。

铝合金压铸件的尺寸不符可能是由于模具磨损、材料收缩等原因引起的。

改进的方法是定期检查和维护模具，修复磨损的部分。

此外，可以通过合理的设计和加工工艺，控制铝合金的收缩率，使得铝合金压铸件的尺寸更加符合要求。

综上所述，铝合金压铸件常见的缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

通过优化铝合金的成分和熔炼工艺、改进压铸工艺、提高模具的质量和维护等方法，可以有效地解决这些问题，提高铝合金压铸件的质量。

铝合金针孔铸造缺陷及原因铝合金针孔铸造缺陷及原因针孔是精密铝合金铸件中常见的一种缺陷，也是最为严重的缺陷之一。

针孔会影响铝合金铸件的使用寿命，降低其安全性能，同时也会导致材料的能力值下降。

本文将分析铝合金针孔铸造缺陷及其原因。

一、铝合金针孔的基本特征针孔是铝合金铸造中常见的一种缺陷，其具有以下基本特征：1. 针孔通常呈球形或矩形，其大小从几微米到几毫米不等。

2. 针孔位置主要集中在表面、灰口、壳口以及热通道。

3. 针孔的形态以及数量与铝合金铸件的造型、浇注方式、模具设计、铝合金成分以及熔炼过程中的气体、金属温度等因素有关。

二、铝合金针孔形成原因铝合金针孔是由多种原因导致的，主要包括以下几个方面：1. 铸件设计不当铸件设计不当是针孔等铝合金缺陷的主要原因之一。

如果铸件的几何形状不合理，壁厚过厚、凸角处太尖等，将会导致铝合金的成分难以很好地流向模具的各个部位，造成气泡和针孔。

2. 浇注参数失控铝合金的浇注形式和参数变化也是针孔形成的原因之一。

铸造过程中，如果铝水、模具温度及其它浇注参数受到不良因素的影响，可能会引发针孔缺陷的形成。

3. 模具设计不合理铸模的设计和制造质量是铸造质量的保证。

如果模具设计不合理、制造不良，如针部分设计不当、顶针多、模具表面粗糙、钢质等，都将造成铝合金浇注时产生气泡及针孔。

4. 铝合金成分不稳定铝合金成分的不稳定性也是针孔缺陷形成的原因之一。

如果铝合金中含有过多的水分、氧气或其他杂质，将会在熔融过程中挥发产生气泡。

5. 外部环境因素熔炼过程中的外部环境因素，如风速、压力、温度、湿度等，将会对铝合金的熔融过程产生影响，可能导致针孔的产生。

三、纠正铝合金针孔优点方法1. 优化铸造工艺，在浇注前充分除去铝合金表面氧化物及其它杂质。

2. 采用焊补方法消除函数。

3. 在铝合金中添加少量处理剂，如NaCl、TiH2等，将有助于消除铸造中产生的气泡。

4. 采用合适的温度控制，在铝合金熔炼的过程中保持温度的稳定性，并且避免熔池底部结渣。

铝压铸件表面缺陷分析铝压铸件表面缺陷分析三、裂痕特征及检验方法：铸件表面有成直线状或不规则形狭小不一的纹路，在外力作用下有发展趋势。

冷裂—开裂处金属没被氧化。

热裂—开裂处金属被氧化。

产生原因：1、合金中含铁量过高或硅的含量过低。

2、合金中有害杂质的含量过高，降低了合金的可塑性。

3、铝硅合金：铝硅铜合金含锌或含铜量过高；铝镁合金中含镁量过多。

4、模具温度过低。

5、铸件壁厚有剧烈变化之处，收缩受阻。

6、留模时间过长，应力大。

7、顶出时受力不均。

预防措施：1、正确控制合金成分，在某些情况下可在合金中加纯铝锭以减低合金中含镁量；或在合金中加铝硅中间合金以提高硅的含量。

2、改变铸件结构，加大圆角，加大脱模斜度，减少壁厚差，3、变更或增加顶出位置，使顶出受力均匀。

4、缩短开模或抽芯时间。

5、提高模具温度（模具工作温度180°—280°）。

四、变形特征及检验方法：压铸件几何形状与图纸不符。

整体变形或局部变形。

产生原因：1、铸件结构设计不良，引起收缩不均匀。

2、开模过早，铸件刚性不够。

3、拉模变形。

4、顶杆设置不合理，顶出时受力不均匀。

5、去除浇口方法不当。

预防措施：1、改善铸件结构。

2、调整开模时间。

3、合理设置顶杆位置和数量。

4、选择合理的去除浇口方法。

5、消除拉模因素。

五、留痕及花纹特征及检验方法：外观检查，铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属基体颜色不一样无方向性的纹路，无发展趋势。

产生原因：1、首先进入型腔的金属液形成一个极薄的而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹。

2、模具温度过低。

3、内浇口截面积过小及位置不当产生喷溅。

4、作用于金属液上的压力不足。

5、花纹：涂料和注射油用量过多。

预防措施：1、提高模具温度。

2、调整内浇口截面积或位置。

3、调整内浇道金属液速度及压力。

4、选用合适的涂料、注射油及调整涂料注射油的用量。

六、冷隔特征及检验方法：外观检查，压铸件表面有明显的、不规则的下陷线性纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有发展可能。

高铁用大型复杂铝合金铸件的铸造缺陷与预防措施随着高铁领域的快速发展，大型复杂铝合金铸件作为重要的组成部分，在高铁列车的运行中起着至关重要的作用。

然而，在铸造过程中，往往会出现一些铸造缺陷，严重影响了铸件的质量和性能，需要采取相应的预防措施。

铸件缺陷是指在铸造过程中形成的、与铸件性能、外观或使用寿命不符的不良特征。

下面，我们将介绍一些常见的大型复杂铝合金铸件的铸造缺陷以及相应的预防措施。

首先，气孔是铝合金铸件中常见的缺陷之一。

气孔是由于熔融金属中存在的气体在凝固过程中无法完全排出而形成的。

气孔严重影响了铸件的力学性能和表面质量。

为了预防气孔的产生，可以采取以下措施：合理设计浇注系统，控制铸件内部气体的排出；在铸造过程中使用良好的熔炼材料，控制熔融金属中的气体含量；增加熔融金属的冷却速度，减少气体的溶解度。

其次，热裂纹也是大型复杂铸件中常见的缺陷。

热裂纹是由于铸件在凝固过程中所受到的内应力超过其强度极限而引起的。

热裂纹不仅会导致铸件的破裂，还会降低铸件的力学性能。

预防热裂纹的方法包括：合理设计铸造工艺，减少内应力的集中；控制铸件的凝固速度，减少内应力的产生；使用合适的冷却系统，降低铸件的温度梯度。

另外，夹杂物是指铸件中存在的非金属物质，如氧化物和碳化物等。

夹杂物会影响铸件的强度和韧性，并且还会导致铸件的断裂。

预防夹杂物的方法主要有：使用合适的熔炼材料和熔炼工艺，减少杂质的含量；控制熔融金属的温度和搅拌速度，促进夹杂物的沉淀；合理设计浇注系统，减少外界杂质的进入。

此外，组织非均匀性也是大型复杂铝合金铸件中常见的缺陷之一。

组织非均匀性会导致铸件性能的不一致，影响铸件的使用寿命。

预防组织非均匀性的方法包括：优化熔炼工艺，保证熔融金属的成分均匀；控制铸件的冷却速度，促使组织的均匀凝固；合理设计浇注系统，保证铸件的充型性能。

最后，裂纹也是大型复杂铝合金铸件的常见缺陷之一。

裂纹严重影响了铸件的力学性能和外观质量。

铝铸件常见缺陷及分析一氧化夹渣缺陷特征：氧化夹渣多分布在铸件的上表面，在铸型不通气的转角部位。

断口多呈灰白色或黄色，经x光透视或在机械加工时发现，也可在碱洗、酸洗或阳极化时发现。

产生原因：1.炉料不清洁，回炉料使用量过多；2.浇注系统设计不良；3.合金液中的熔渣未清除干净；4.浇注操作不当，带入夹渣；5.精炼变质处理后静置时间不够。

防止方法：1.炉料应经过吹砂，回炉料的使用量适当降低；2.改进浇注系统设计，提高其挡渣能力；3.采用适当的熔剂去渣；4.浇注时应当平稳并应注意挡渣；5.精炼后浇注前合金液应静置一定时间。

二气孔气泡缺陷特征：三铸件壁内气孔一般呈圆形或椭圆形，具有光滑的表面，一般是发亮的氧化皮，有时呈油黄色。

表面气孔、气泡可通过喷砂发现，内部气孔气泡可通过X光透视或机械加工发现气孔、气泡在X光底片上呈黑色。

产生原因：1.浇注合金不平稳，卷入气体；2.型(芯)砂中混入有机杂质(如煤屑、草根马粪等)；3.铸型和砂芯通气不良；4.冷铁表面有缩孔；5.浇注系统设计不良。

防止方法：1.正确掌握浇注速度，避免卷入气体；2.型(芯)砂中不得混入有机杂质以减少造型材料的发气量；3.改善(芯)砂的排气能力；4.正确选用及处理冷铁；5.改进浇注系统设计。

三缩松缺陷特征：铝铸件缩松一般产生在内浇道附近飞冒口根部厚大部位、壁的厚薄转接处和具有大平面的薄壁处。

在铸态时断口为灰色，浅黄色经热处理后为灰白浅黄或灰黑色在x光底片上呈云雾状，严重的呈丝状。

缩松可通过X光、荧光低倍断口等检查方法发现。

产生原因：1.冒口补缩作用差；2.炉料含气量太多；3.内浇道附近过热；4.砂型水分过多，砂芯未烘干；5.合金晶粒粗大；6.铸件在铸型中的位置不当；7.浇注温度过高，浇注速度太快。

防止方法：1.从冒口补浇金属液，改进冒口设计；2.炉料应清洁无腐蚀；3.铸件缩松处设置冒口，安放冷铁或冷铁与冒口联用；4.控制型砂水分，和砂芯干燥；5.采取细化品粒的措施；6.改进铸件在铸型中的位置降低浇注温度和浇注速度。

铸造铝合金断面缺陷
铸造铝合金断面的常见缺陷包括：
1.缩孔：铝铸件厚截面处出现的形状不规则的孔洞，缩孔的内壁粗糙。

产生原因：浇注系统或冒口设置不正确，无法补缩或补缩不足；浇注温度过高，金属液收缩过大；铝铸件设计不合理，壁厚不均匀且无法补缩；铝锭中的合金元素多或杂质多时易出现缩松。

2.缩松：铝铸件截面上细小而分散的缩孔。

产生原因：浇注温度过高，金属液收缩过大；铝铸件壁厚不均匀且无法补缩；铝锭中的合金元素多或杂质多时易出现缩松。

3.化学成分偏析：铸锭中化学成分分布不均的现象叫偏析。

在变形铝合金中，偏析主要有晶内偏析和逆偏析。

晶内偏析的显微组织特征是，浸蚀后的晶内呈水波纹状的类似树木年轮状组织。

晶粒内显微硬度不同，晶界附近显微硬度高，晶粒中心显微硬度低。

逆偏析的组织特征不易从显微组织辨别，只能从化学成分分析上确认。

铝合金铸锭中的逆偏析是使铸锭及其压力加工制品在力学性能和物理性能方面产生很大差异的重要原因。

这些缺陷不仅影响铸件的整体美观度，还可能降低其硬度和耐用性。

为确保铸件的质量，需采取相应措施减少或消除这些缺陷，如优化铸造工艺、严格控制原材料质量等。

铝合金针孔铸造缺陷及原因铝合金针孔铸造缺陷是指在铝合金铸件表面或内部发现一系列微小的封闭空洞或气泡。

该缺陷会降低铝合金铸件的力学性能和表面质量，从而影响其使用寿命和可靠性。

以下是关于铝合金针孔铸造缺陷及其原因的相关参考内容。

1. 针孔缺陷的原因1.1 缩孔凝固：铝合金在凝固过程中由液态变为固态时，铸件内部的铝液会产生收缩，形成空洞或缩孔。

1.2 气泡气体：铝合金熔体中含有一定数量的气体，例如氧、氢、水蒸气等，当铸件凝固过程中气体溶解度降低时，气体会产生气泡，形成针孔缺陷。

1.3 气体排除困难：铝合金的液态和固态之间存在粘附力和表面张力，当液态铝合金凝固过程中，气体排除困难时，容易形成针孔。

2. 形成针孔缺陷的因素2.1 铝合金成分：铝合金中不同元素含量的增加或减少，会影响熔体的流动性、凝固过程中的气体析出和针孔形成。

2.2 熔炼和浇注过程：铝合金的熔炼和浇注过程中，熔体温度、浇注速度、浇注压力等因素对形成针孔缺陷有重要影响。

2.3 模具设计和制造：模具的开孔位置、形状、数量、密度等设计因素，以及模具制造工艺的准确度和精度，也会影响针孔缺陷的生成。

3. 防止针孔缺陷的措施3.1 清除气体杂质：在铝合金的熔炼过程中，采取适当的脱气措施，例如加入适量的气体剂、气体除湿剂等，有效清除熔体中的气体杂质。

3.2 合理浇注系统：设计合理的浇注系统，包括满足熔体流动条件和减少氧化的浇注温度和速度，以降低针孔缺陷的产生。

3.3 模具设计和制造：合理设计模具的结构和通气孔，控制铸件冷却速度，采用合适的冷却介质。

同时，提高模具制造工艺的准确度和精度，确保模具的质量。

3.4 进行热处理：热处理可以减少造成针孔缺陷的组织缺陷，并提高铸件的力学性能和致密性。

3.5 检测和质量控制：采用合适的无损检测方法，如X射线检测、超声波检测等，对铝合金铸件进行检测，及时发现和修复针孔缺陷。

同时，实施严格的质量控制措施，确保铝合金铸件的质量。

铝合金压铸件的缺陷分析铝合金压铸件是指通过将铝合金熔化后注入铸模中，在高压下快速凝固而形成的铝合金制品。

它具有优异的机械性能、强度高、重量轻、加工性好等特点，因此广泛应用于汽车、航空航天、电子、建筑等领域。

然而，铝合金压铸件在制造过程中可能出现一些缺陷，影响其质量和性能。

下面将分析铝合金压铸件的常见缺陷及其原因：1.粘合缺陷：铝合金压铸件在注模过程中，由于铝液与铸模表面的接触面积较大，容易出现液态铝与模具表面产生粘合现象。

导致铸件表面出现明显的凹痕和粘合痕迹。

这种缺陷主要是由于铸造温度过高或模具表面粗糙度不足造成的。

2.空洞缺陷：空洞是指铸造件内部出现的孔洞。

空洞缺陷主要由于铝液在凝固过程中未完全填充铸型腔体，造成残留气体无法排出，从而形成气孔。

这种缺陷主要是由于铸造温度过低、注模速度过快、铝液中气体含量过高等原因造成的。

3.热裂缺陷：热裂是指铸造件在冷却过程中，由于内部应力超过材料的强度极限而产生的裂纹。

热裂缺陷主要由于铝合金压铸件在凝固过程中温度梯度过大、结晶过程不均匀等原因造成的。

4.气泡缺陷：气泡是指铝合金压铸件内部出现的气体聚集。

气泡缺陷主要由于熔铝中的氢气在凝固过程中无法完全排出，导致气泡形成。

这种缺陷主要是由于熔铝中氢气含量过高、注模速度过快、温度过高等原因造成的。

5.灰斑缺陷：灰斑是指铝合金压铸件表面出现的较大灰白色斑点。

灰斑缺陷主要由于模具表面氧化层未能完全清除、铝液中含有过多的杂质等原因造成的。

为减少这些缺陷的出现，可以采取以下措施：1.控制铸造温度，确保合金能够充分熔化并达到适宜的流动性，避免温度过高或过低产生缺陷。

2.提高模具表面的粗糙度，以增加与铝液的接触面积，减少粘合缺陷的发生。

3.控制注模速度，确保铝液完全填充铸模腔体，避免空洞和气泡的产生。

4.控制铸造过程中的温度梯度，确保均匀凝固，减少热裂缺陷的发生。

5.提高熔铝的纯净度，减少杂质的含量，避免灰斑的产生。

综上所述，铝合金压铸件的缺陷主要包括粘合缺陷、空洞缺陷、热裂缺陷、气泡缺陷和灰斑缺陷。

铝合金压铸产品铸造缺陷产生原因及处理办法感谢网友yewanlogn提供资料1 表面铸造缺陷1.1 拉伤(1)特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。

；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

‘，1．2 气泡(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。

1．3 裂纹特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

产生原因：①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。
