铝合金压铸件主要缺陷特征

铝合金压铸问题大全及解决办法1、表面铸造缺陷1.1 拉伤(1)特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。

；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

1.2 气泡(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。

1.3 裂纹(1)特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

(2)产生原因：①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。

(3)处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②改变铸件结构，加角，改变出模斜度，减少壁厚差；③变更或增加顶出位置，使顶出受力均匀；④缩短开模及抽芯时间提高模温，保持模具热平衡。

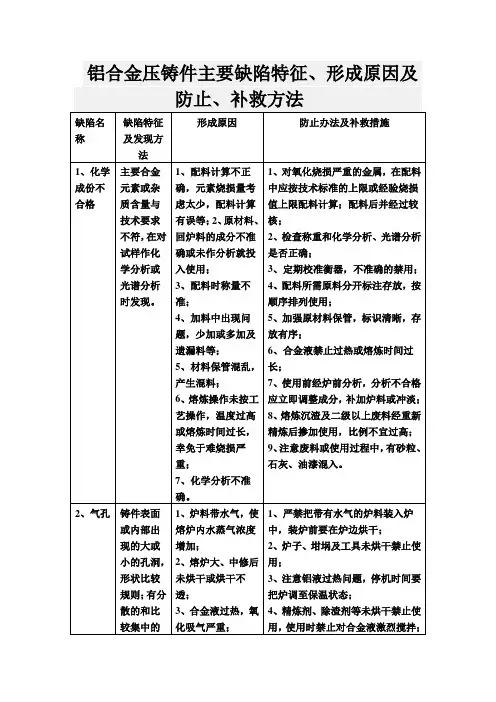

铝合金压铸件主要缺陷特征、形成原因及防止、补救方法缺陷名称缺陷特征及发现方法形成原因防止办法及补救措施1、化学成份不合格主要合金元素或杂质含量与技术要求不符，在对试样作化学分析或光谱分析时发现。

1、配料计算不正确，元素烧损量考虑太少，配料计算有误等；2、原材料、回炉料的成分不准确或未作分析就投入使用；3、配料时称量不准；4、加料中出现问题，少加或多加及遗漏料等；5、材料保管混乱，产生混料；6、熔炼操作未按工艺操作，温度过高或熔炼时间过长，幸免于难烧损严重；7、化学分析不准确。

1、对氧化烧损严重的金属，在配料中应按技术标准的上限或经验烧损值上限配料计算；配料后并经过较核；2、检查称重和化学分析、光谱分析是否正确；3、定期校准衡器，不准确的禁用；4、配料所需原料分开标注存放，按顺序排列使用；5、加强原材料保管，标识清晰，存放有序；6、合金液禁止过热或熔炼时间过长；7、使用前经炉前分析，分析不合格应立即调整成分，补加炉料或冲淡；8、熔炼沉渣及二级以上废料经重新精炼后掺加使用，比例不宜过高；9、注意废料或使用过程中，有砂粒、石灰、油漆混入。

2、气孔铸件表面或内部出现的大或小的孔1、炉料带水气，使熔炉内水蒸气浓度增加；2、熔炉大、中修后未烘干或烘干不透；3、合金液过热，氧化吸气严重；4、熔炉、浇包工具氧等未烘干；5、脱模剂中喷涂过重或含发气量大；1、严禁把带有水气的炉料装入炉中，装炉前要在炉边烘干；2、炉子、坩埚及工具未烘干禁止使用；比较规则；有分散的和比较集中的两类；在对铸件作X 光透视或机械加工后可发现。

7、煤、煤气及油中的含水量超标。

机时间要把炉调至保温状态；4、精炼剂、除渣剂等未烘干禁止使用，使用时禁止对合金液激烈搅拌；5、严格控制钙的含量；6、选用挥发性气体量小的脱模剂，并注意配比和喷涂量要低；7、未经干燥的氯气等气体和未经烘干的氯盐等固体不得使用。

3、涡流孔铸件内部的细小孔洞或合金液流汇处的大孔洞。

铝合金压铸产品铸造缺陷、产生原因及处理办法一、表面铸造缺陷1. 拉伤a特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

b产生原因：①顶出不平衡；②模具型腔表面有损伤；③出模方向无斜度或斜度过小；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥铝合金成分含铁量低于0.8％；⑦脱模剂使用效果不好；⑧冷却时间过长或过短。

c处理方法：①修理模具表面损伤；②控制合理的浇铸温度和模具温度1 80-250；③调整顶杆，使顶出力平衡；④紧固模具；⑤更换脱模剂；⑥修正斜度，提高模具表面光洁度；⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

2. 裂纹a特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

b产生原因：①铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；②合金中铁含量过高或硅含量过高；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤合金有害杂质的含量过高，降低了合金的塑性；⑥留模时间过长，应力大；⑦顶出时受力不均匀。

c处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②缩短开模及抽芯时间提高模温，保持模具热平衡；③变更或增加顶出位置，使顶出受力均匀；④改变铸件结构，加角，改变出模斜度，减少壁厚差。

3. 气泡a特征：铸件表面有米粒大小的隆起表皮下形成的空洞.b产生原因：①合金液在压室充满度过低，易产生卷气，压射速度过高；②熔液未除气，熔炼温度过高；③模具排气不良；④脱模剂太多；⑤模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑥内浇口开设不良，充填方向交接。

①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；④降低模温，保持热平衡；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长；⑦减少脱模剂用量。

铝合金压铸件常见缺陷及改进方案铝合金压铸件作为一种高强度、高韧性的材料，被广泛应用于工业制造和家用电器等领域。

然而，由于不同生产厂家的生产工艺和技术水平不同，压铸件在生产中容易出现一些常见的缺陷。

本文将介绍铝合金压铸件常见的缺陷，并提出相应的改进方案。

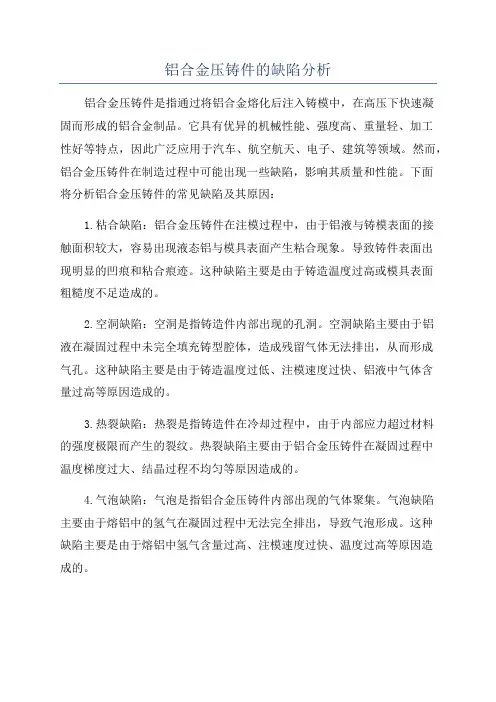

一、铝合金压铸件常见缺陷1.气孔在铝合金压铸件的制造过程中，容易在铸件内部形成气孔，这是由于铸造中熔铸金属与模具表面接触时产生的气体无法完全排除而形成的。

气孔会降低铸件的强度和韧性，甚至会在使用过程中产生裂纹。

2.缩孔与气孔相似，缩孔是由于熔铸金属冷却收缩后引起的。

缩孔也会降低铸件的强度和韧性。

缩孔缺陷通常存在于压铸件的壁厚和角部。

3.毛刺毛刺是由于铸模不当或模具磨损所引起的，通常发生在铝合金压铸件的壁薄处或边缘。

毛刺会影响铸件的外观和功能，甚至会划伤使用者的手部。

4.裂纹裂纹是由于铝合金压铸件在制造和使用过程中所受到的应力超过了材料的耐受能力所引起的。

这种缺陷通常在压铸件的角部和连接处发生，会导致铸件失去强度和稳定性。

二、铝合金压铸件改进方案1.优化材料制备为了避免铸件在制造和使用过程中的开裂、气孔等缺陷，可以通过优化材料制备的过程来提高铸件的质量。

当前，用于铝合金压铸件制造的材料通常采用钙处理、收尾处理和特殊合金添加等改进技术，这些改进技术可以大幅减少气孔、缩孔和裂纹等缺陷的出现。

2.改进模具设计压铸模具的设计是影响压铸件质量的关键因素之一。

为了避免铸件的毛刺和纹路等缺陷，可以采用最新的3D打印技术设计模具，并优化模具的表面质量和耐磨性，从而确保铝合金压铸件的成形质量。

3.控制铸造过程铝合金压铸件的铸造工艺也是影响铸件质量的关键因素之一。

为了达到较好的铸造效果，可以优化铸造过程参数，例如控制铸造温度、在压铸件内部加压、运用真空铝合金熔铸等技术，以减少缺陷的出现。

4.采用热处理技术热处理可改变铝合金压铸件的微观组织和物理性能，从而使之具有更好的耐热性、耐蚀性和机械性能。

NO.1表面铸造缺陷NO.1.1拉伤⑴特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤;②金属液与模具表面粘黏，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤;②出模方向无斜度或斜度过小;③顶出不平衡模具松动:⑤浇铸温度过高或过低，模具温度过高导致合金液粘附;⑥脱模剂使用效果不好:⑦铝合金成分含铁量低于0.8%;目冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤;②修正斜度，提高模具表面光洁度;③调整顶杆，使顶出力平衡;④紧固模具;⑤控制合理的浇铸温度和模具温度180-250o C;⑥更换脱模剂:⑦调整铝合金含铁量；@调整冷却时间;⑨修改内浇口，改变铝液方向。

NO.1.2气泡⑴特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高;②模具排气不良;③熔液未除气,熔炼温度过高;④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来;⑤脱模剂太多;⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度;②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点;③降低模温,保持热平衡;④增设排气槽、溢流槽，充分排气,及时清除排气槽—上的油污、废料;⑤调整熔炼工艺，进行除气处理;⑥留模时间适当延长:⑦减少脱模剂用量。

NO.1.3裂纹⑴特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势;②冷裂隙开裂处金属没被氧化;③热裂-开裂处金属已被氧化。

(2)产生原因：①合金中铁含量过高或硅含量过高;②何孚有害杂质的含量过高，降低了合金的塑性;③铝硅铜合金含锌量过高或含铜量过低;④模具，特别是模腔整体温度太低;⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力;⑥留模时间过长，应力大;⑦顶出时受力不均匀。

(3)处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量;②改变铸件结构，加角，改变出模斜度,减少壁厚差;③变更或增加顶出位置,使顶出受力均匀;④缩短开模及抽芯时间提高模温，保持模具热平衡。

铝合金压铸件常见缺陷及改进方案铝合金压铸件是制造工业中常见的一种零部件。

虽然铝合金压铸件具有轻量、强度高、导热性能好等优点，但是在生产过程中常会出现一些缺陷。

这些常见缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

为了提高铝合金压铸件的质量，需要采取相应的改进方案。

首先是气孔问题。

由于铝合金熔融过程中的氧化反应，会产生气体，导致铸件中出现气孔缺陷。

改进的方法是提高熔炼铝合金的纯度，控制熔温和减小由废气带入的氧气含量。

此外，还可以采用真空压铸工艺，将熔融铝合金中的氧气抽出，避免气孔的生成。

其次是夹渣问题。

夹渣是指在压铸过程中，熔融铝合金流动过程中，夹带了一些熔渣。

这些夹渣会影响铝合金压铸件的密封性和强度。

改进的方法是通过优化铝合金的熔炼工艺和提高铸型的质量，减少熔渣的产生。

此外，可以采用滤网等装置来过滤熔融铝合金中的熔渣，提高铸件的质量。

第三是缩松问题。

缩松是铝合金压铸件中常见的缺陷，即铝合金在凝固过程中产生的收缩引起的空洞。

改进的方法是优化铝合金的成分配比和熔炼工艺，提高铝合金的流动性和凝固性能。

此外，适当增加压铸工艺中的压力和温度，也可以减少产生缩松的可能性。

第四是热裂纹问题。

热裂纹是指压铸过程中，由于温度变化引起的铝合金的裂纹。

改进的方法是优化压铸工艺，控制铸件的冷却速率和冷却温度梯度。

此外，可以采用提前预热模具的方法，使得铝合金在注入模具之前达到与模具相近的温度，减少热裂纹的产生。

最后是尺寸不符问题。

铝合金压铸件的尺寸不符可能是由于模具磨损、材料收缩等原因引起的。

改进的方法是定期检查和维护模具，修复磨损的部分。

此外，可以通过合理的设计和加工工艺，控制铝合金的收缩率，使得铝合金压铸件的尺寸更加符合要求。

综上所述，铝合金压铸件常见的缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

通过优化铝合金的成分和熔炼工艺、改进压铸工艺、提高模具的质量和维护等方法，可以有效地解决这些问题，提高铝合金压铸件的质量。
