高考物理新电磁学知识点之电磁感应难题汇编及答案(2)

高考物理新电磁学知识点之静电场难题汇编附答案一、选择题1．如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d为轨迹和虚线圆的交点，不计重力。

则（）A．a点的场强和c点的场强相同B．M带正电荷，N带负电荷C．N在从c点运动到d点的过程中电场力做正功D．M在b点的电势能等于N在d点的电势能2．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功3．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小4．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷5．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

一个带电粒子仅在电场力作用下从M点由静止开始沿x轴正方向运动，下列说法正确的是A．粒子一定带负电B．P点的电势低于M点的电势C．M点的电场强度小于N点的电场强度D．粒子从M点向N点运动的过程中，电势能一直减小6．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c 点．若不计重力，则A．M带负电荷，N带正电荷B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零7．如图所示，下列四个选项中的点电荷与空间中的a、b两点均关于O点对称，其中a、b 两点的电势和场强都相同的是（）A．B．C ．D ．8．关于摩擦起电和感应起电的实质，下列说法正确的是（ ）A ．摩擦起电说明通过做功可以创造电荷B ．摩擦起电说明电荷可以创造C ．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D ．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了9．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0V ，点A 处的电势为6V ，点B 处的电势为3V ，则电场强度的大小为A ．200V /mB ．2003/V mC ．100/V mD ．1003/V m10．a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a 点的电势是20V ，b 点的电势是24V ，d 点的电势是4V ，如图．由此可知，c 点的电势为（ ）A ．4VB ．8VC ．12VD ．24V11．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度垂直于电场线方向飞出a b 、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

高考物理新电磁学知识点之磁场知识点总复习含答案(2)一、选择题1．如图所示，在两个水平放置的平行金属板之间，存在相互垂直的匀强电场和匀强磁场．一束带电粒子（不计重力）沿着直线通过两板间而不发生偏转，则这些粒子一定具有相同的（）A．质量m B．初速度v C．电荷量q D．比荷q m2．如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等．有m a＝m b＜m c＝m d，以不等的速度v a＜v b＝v c＜v d进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定( )A．射向P1的是a离子B．射向P2的是b离子C．射到A1的是c离子D．射到A2的是d离子3．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间4．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。

一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60 角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶15．如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置。

其核心部分是两个D形金属盒，置于匀强磁场中，两盒分别与高频电源相连。

则下列说法正确的是（）A．带电粒子从磁场中获得能量B．带电粒子加速所获得的最大动能与加速电压的大小有关C．带电粒子加速所获得的最大动能与金属盒的半径有关D．带电粒子做圆周运动的周期随半径增大而增大6．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

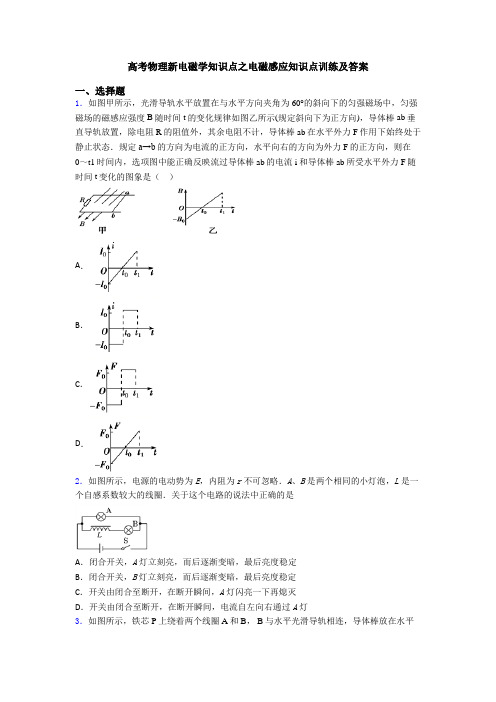

高考物理新电磁学知识点之电磁感应知识点训练及答案一、选择题1．如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力F的正方向，则在0～t1时间内，选项图中能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是（）A．B．C．D．2．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯3．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。

A 中通入电流i （俯视线圈A ，顺时针电流为正），观察到导体棒向右加速运动，则A 中通入的电流可能是（ ）A ．B ．C ．D ．4．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。

半径A B 2R R =，内有以B 线圈作为理想边界的匀强磁场。

若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =5．如图所示，一闭合直角三角形线框abc 以速度v 匀速向右穿过匀强磁场区域，磁场宽度大于ac 边的长度．从bc 边进入磁场区，到a 点离开磁场区的过程中，线框内感应电流的情况（以逆时针方向为电流的正方向）是下图中的（ ）A ．B ．C ．D ．6．如图甲所示，竖直长直导线与其右侧固定的矩形线框位于同一平面内，通过长直导线中的电流i 随时间t 变化的规律如图乙所示（取向下为电流正方向），关于线框中的感应电流及线框受到的安培力，下列说法正确的是（ ）A ．0~4T 时间内感应电流沿逆时针方向B ．在2T t 时线框中的电流改变方向C ．3~44T T 时间内线框中的感应电流大小不变D ．3~44T T 时间内线框受到的安培力方向保持不变7．如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t 1、t 2分别表示线框ab 边和cd 边刚进入磁场的时刻．线框下落过程形状不变，ab 边始终保持与磁场水平边界线OO ′平行，线框平面与磁场方向垂直．设OO ′下方磁场区域足够大，不计空气阻力影响，则下列图像不可能反映线框下落过程中速度v 随时间t 变化的规律（ ）A ．B ．C ．D ．8．如图甲所示,光滑的平行金属导轨(足够长)固定在水平面内,导轨间距为l=20cm,左端接有阻值为R=1Ω的电阻,放在轨道上静止的一导体杆MN 与两轨道垂直,整个装置置于竖直向上的匀强磁场中,磁场的磁感应强度大小为B=0.5T.导体杆受到沿轨道方向的拉力F 做匀加速运动,测得力F 与时间t 的关系如图2所示。

高考物理最新电磁学知识点之电磁感应真题汇编含答案解析一、选择题1．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时()A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→dD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力2．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a3．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

下列四个图中能产生感应电流的是A．B．C．D．4．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。

下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N5．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．6．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

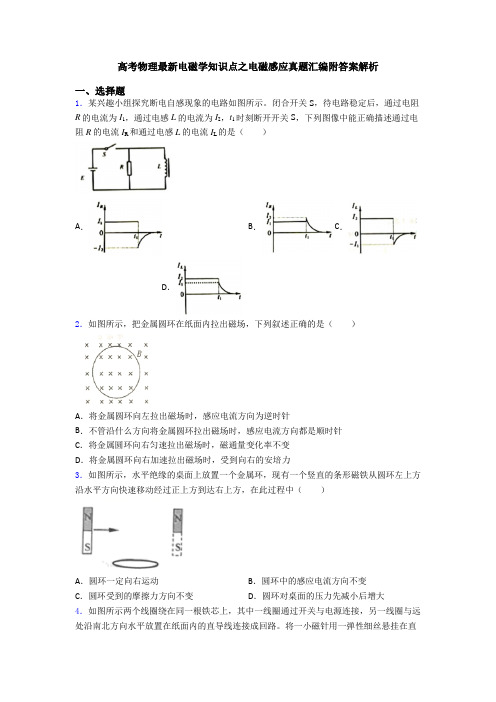

高考物理最新电磁学知识点之电磁感应真题汇编附答案解析一、选择题1．某兴趣小组探究断电自感现象的电路如图所示。

闭合开关S，待电路稳定后，通过电阻R的电流为I1，通过电感L的电流为I2，t1时刻断开开关S，下列图像中能正确描述通过电阻R的电流I R和通过电感L的电流I L的是（）A．B．C．D．2．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力3．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（）A．圆环一定向右运动B．圆环中的感应电流方向不变C．圆环受到的摩擦力方向不变D．圆环对桌面的压力先减小后增大4．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针用一弹性细丝悬挂在直导线正上方，开关断开时小磁针处于静止状态。

下列说法正确的是（ ）A ．闭合开关小磁针N 极朝垂直纸面向里转动，接着回到原位B ．闭合开关，小磁针N 极朝垂直纸面向里转动，并保持在转动后的位置C ．开关从闭合状态断开，小磁针N 极不发生偏转D ．开关从闭合状态断开，小磁针N 极朝垂直纸面向里转动，接着回到原位5．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A ．B ．C ．D ．6．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。

高考物理电磁感应现象压轴难题知识归纳总结附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成=30θ︒角固定，N 、Q 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B =0.5T ，质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻位为r 。

现从静止释放杆ab ，测得最大速度为v M ，改变电阻箱的阻值R ，得到v M 与R 之间的关系如图乙所示。

已知导轨间距为L =2m ，重力加速度g =10m/s 2，轨道足够长且电阻不计。

求： (1)当R =0时，杆ab 匀速下滑过程中产生感应电动势E 的大小及杆中的电流方向； (2)金属杆的质量m 及阻值r ；(3)当R =4Ω时，回路瞬时电功率每增加1W 的过程中合外力对杆做的功W 。

【答案】(1)3V E =，杆中电流方向从b →a ；(2)0.2kg m =，3r =Ω；(3)0.7J W = 【解析】 【分析】 【详解】(1)由图可知，当R =0时，杆最终以v =3m/s 匀速运动，产生电动势E =BLv =0.5×2×3V=3V电流方向为由b 到a(2)设最大速度为v ，杆切割磁感线产生的感应电动势E =BLv ，由闭合电路的欧姆定律：EI R r=+ 杆达到最大速度时满足sin 0mg BIL θ-=解得22()sin mg R r v B L θ+=由图像可知：斜率为62m /(s Ω)1m /(Ω)3s k -=⋅=⋅ 纵截距为v 0=3m/s得到：022sin mgr v B L θ= 22sin mg k B L θ= 解得m =0.2kg ，r =3Ω(3)由题意：E =B Lv ，2E P R r=+，得222P L v P R r=+ 则22222221P L v P L v P R r R r∆=-++ 由动能定理得22211122W mv mv =- 联立解得22()2m R r W P B L+=∆ W =0.7J 【点睛】2．如图，两足够长的平行金属导轨平面与水平面间夹角为=30θ︒，导轨电阻忽略不计，二者相距l =1m ，匀强磁场垂直导轨平面，框架上垂直放置一根质量为m =0.1kg 的光滑导体棒ab ，并通过细线、光滑滑轮与一质量为2m 、边长为2l正方形线框相连，金属框下方h =1.0m 处有垂直纸面方向的长方形有界匀强磁场，现将金属框由静止释放，当金属框刚进入磁场时，电阻R 上产生的热量为1Q =0.318J ，且金属框刚好能匀速通过有界磁场。

高考物理新电磁学知识点之电磁感应全集汇编及答案(2)一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V2．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

下列四个图中能产生感应电流的是A．B．C．D．3．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．4．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则A ．E =B 2vb ，且A 点电势高于B 点电势B ．E =B 1vb ，且A 点电势高于B 点电势C ．E =B 2vb ，且A 点电势低于B 点电势D ．E =B 1vb ，且A 点电势低于B 点电势5．如图所示，A 、B 是相同的白炽灯，L 是自感系数很大、电阻可忽略的自感线圈。

下面说法正确的是（ ）A ．闭合开关S 瞬间，A 、B 灯同时亮，且达到正常B ．闭合开关S 瞬间，A 灯比B 灯先亮，最后一样亮C ．断开开关S 瞬间，P 点电势比Q 点电势低D ．断开开关S 瞬间，通过A 灯的电流方向向左6．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（ ）A ．圆环一定向右运动B ．圆环中的感应电流方向不变C ．圆环受到的摩擦力方向不变D ．圆环对桌面的压力先减小后增大7．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。

高考物理最新电磁学知识点之电磁感应技巧及练习题附答案一、选择题1．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。

则（ ）A ．2T t =时，线圈产生的电动势最大B ．2T t =时，线圈内的磁通量最大 C ．0~4T 过程中，线圈产生的电动势增大 D ．3~4T T 过程中，线圈内的磁通量增大 2．如图所示，MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.4m ，电阻不计。

导轨所在平面与磁感应强度B 为0.5T 的匀强磁场垂直。

质量m 为6.0×10-3kg 电阻为1Ω的金属杆ab 始终垂直于导轨，并与其保持光滑接触。

导轨两端分别接有滑动变阻器R 2和阻值为3.0Ω的电阻R 1。

当杆ab 达到稳定状态时以速率v 匀速下滑，整个电路消耗的电功率P 为0.27W 。

则（ ）A ．ab 稳定状态时的速率v =0.4m/sB ．ab 稳定状态时的速率v =0.6m/sC ．滑动变阻器接入电路部分的阻值R 2=4.0ΩD ．滑动变阻器接入电路部分的阻值R 2=6.0Ω3．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m 、总电阻为0.005Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd 边于t =0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda 为正方向）。

下列说法正确的是（ ）A ．磁感应强度的方向垂直纸面向内B ．磁感应强度的大小为0.5TC ．导线框运动速度的大小为0.05m/sD ．在t =0.4s 至t =0.6s 这段时间内，导线框所受的安培力大小为0.04N4．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

高考物理电磁学知识点之传感器技巧及练习题附解析(2)一、选择题R为光敏电阻（光照强度增加时，其阻值减1．如图所示，电源的电动势为E，内阻为r，G小）.现增加光照强度，则下列判断正确的是（）A．B灯变暗，A灯变亮B．0R两端的电压变大C．B灯变亮，A灯变暗D．电源的总功率变小2．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态3．自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A．温度传感器 B．生物传感器 C．红外线传感器 D．压力传感器4．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作5．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

在熨烫不同的织物时，设定的温度可以不同。

进行这样的控制，靠的是A．力传感器 B．光传感器 C．位移传感器 D．温度传感器6．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感（k为比例系数）．某同学器，其输出电压作用在它上的压力F成正比，表达式为U kF已知了自己的身高h、质量m和重力加速度g，他想利用该装置测量超声波速度v和比例系数k ，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t ∆；当他没站上测重台时，测量仪已有输出电压为0U （0U ≠0），当他站上测重台时测量仪输出电压为U ，那么超声波v 与比例系数k 为A ．02U U h v k t mg -==∆， B ．022U U h v k t mg -==∆， C ．02U U h v k t mg -==∆， D ．()022U U h v k t mg-==∆， 7．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R 为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（ ）A ．0~1t 时间内，升降机可能匀速运动B ．0~1t 时间内，升降机一定匀速上升C ．1t ~2t 时间内，升降机可能匀速上升D ．1t ~2t 时间内，升降机一定匀加速上升8．诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR ）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S 1、S 2后使滑动变阻器的滑片P 向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（ ）A．滑片P向左滑动的过程中，电磁铁的磁性减弱B．巨磁电阻的阻值随磁场的增强而明显增大C．巨磁电阻的阻值随磁场的增强而明显减小D．巨磁电阻不可用来制作磁电传感器9．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比10．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。

高考物理新电磁学知识点之电磁感应真题汇编含答案解析(2)一、选择题1．如图所示，在光滑绝缘水平面上，有一铝质金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球( )A．整个过程都做匀速运动B．进入磁场过程中球做减速运动，穿出过程中球做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度2．如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其电阻忽略不计。

下列说法正确的是A．S闭合瞬间，A先亮B．S闭合瞬间，A、B同时亮C．S断开瞬间，A闪亮一下，然后逐渐熄灭D．S断开瞬间，B逐渐熄灭3．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

下列四个图中能产生感应电流的是A．B．C．D．4．如图所示，两块水平放置的金属板间距离为d，用导线与一个n匝线圈连接，线圈置于方向竖直向上的磁场B中。

两板间有一个质量为m、电荷量为+q的油滴恰好处于平衡状态，则线圈中的磁场B的变化情况和磁通量变化率分别是（）A ．正在增强；t φ∆∆dmg q =B ．正在减弱；dmg t nq φ∆=∆ C ．正在减弱；dmg t qφ∆=∆ D ．正在增强；dmg t nqφ∆=∆ 5．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。
