（完整版）⾼压开关柜电⽓设计第1章绪论1.1概述称套配电装置⼜叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它⽤于配电系统，作为接受与分配电能之⽤。
据电压⾼低，它可分为⾼压开关柜和低压开关柜两⼤类：按装置地点的不同，⼜分户外式与户内式（ 10 kv 及以下的多采⽤户内式）；按开关电器是否可以移动，⼜可分为固定式和⼿车式。
可见，⾼压开关柜是成套配电设备的⼀种，是有由制造⼚成套供应的⾼压配电装置。
在这种封闭或半封闭的柜中可装设各种⾼压电器、测量仪表、保护电器和控制开关等等。
通常⼀个柜就构成⼀个单元回路（必要时也可⽤两个柜），所以⼀个柜也就成为⼀个间隔。
使⽤时可按设计的主回路⽅案，选⽤适合各种电路间隔的开关柜，然后使可组成整个⾼压配电装置。
也具有占地少、安装使⽤及维护检修⽅便，适于⼤量⽣产等特点，故应⽤很⼴泛。
⾼压开关柜种类较多，分类⽅法亦有多种：按断路器的安装⽅式可分为固定式和⼿车式两⼤类；按柜体结构型式可分为开启式与封闭式两种；还可分为⼀般环境和特殊环境⽤（后者包括矿⽤、化⼯⽤、⾼海拔地区⽤等）。
按电⼒⾏业标准DL/T404-1997的定义，⾼压开关柜（high-voltage switchgear panel）是指由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和⽀持件等组成的成套配电装置。
这种装置的内部空间以空⽓或复合绝缘材料作为介质，⽤作接受和分配电⽹的三相电能。
1.2⾼压开关柜的类型⾼压开关柜是3-35kV交流⾦属封闭开关设备的俗称，它是3-35kV电⽹中最⼤⾯积是配电设备。
由于国内外市场需求的⽇益多样化和国外代以先进技术的不断引进，20世纪80年来。
国内电器制造⾏业推出了⼏⼗种型号的⾼压开关柜产品，打破了⾼压开关柜过去⼏⼗年⼀直以少油断路器为主开关的GG-1和有限的⼏种⼿车式开关柜的落后局⾯。
高压开关电器运行分析高压开关设备主要用于关合开断3KV及以上电压电力线路，用以输送及倒换电力负荷；从供电系统中退出故障设备及故障线段，保证供电系统平安运行；将两段电力线路以至供电系统的两部分隔开；将已退出运行的设备或线路进行牢靠接地，以保证电气线路、设备和运行修理人员的平安。
因此，高压开关设备是重要的变配电设备。
高压电器分类：(1)断路器：主要用作掌握和爱护，断路器除长期承受分断、关合负荷电流外，还可分断或关合短路电流；并具有肯定的动、热稳定性。
断路器按其灭弧介质，可分油断路器、空气断路器、六氟化硫(SF6)断路器、真空断路器等。
(2)负荷开关：主要用作掌握电路，用来承受和分断、关合负荷电流，具有肯定的动、热稳定性，但不能分断短路电流，在肯定条件下，可以关合短路电流。
负荷开关按其灭弧介质，可分产气式负荷开关、压气式负荷开关、六氟化硫(SF６)负荷开关和真空负荷开关。
负荷开关与熔断器组合使用，还可使其具有过电流爱护功能。
(3)熔断器：主要用作电路的过电流爱护。
高压熔断器分为户外式和户内式两种，户外式为跌落式熔断器，户内式为限流型熔断器。
(4)隔离开关：主要用作隔离电源的平安作用。
隔离开关具有肯定的动、热稳定性，但不行带负荷电流开断电路。
隔离开关一般均协作断路器使用，隔离开关也可作接地开关用。
高压开关电器品种繁多，但其基本结构都是由开断元件、支撑绝缘件、传动元件、操作机构和基座等5个基本部分组成。
2.2对高压开关电器的性能要求(1)具有肯定的绝缘水平：高压开关电器的绝缘强度，应能耐受工频最高工作电压的长期作用，又能耐受大气过电压和因电力系统参数突然变化而引起的操作过电压的短时作用。
(2)满意正常发热条件：高压开关电器在长期通过额定电流及通过肯定的过载电流时，其发热温度应不超过允许值，以免损坏电器。
(3)满意短路热稳定条件：高压开关电器应能耐受肯定的短路电流通过时产生的热效应而不致损坏，能达到规定的短路热稳定度的要求。
第三章高压电气设备安全一、单项选择题(每题只有—个选项是正确的，不选、多选、错选均不得分)1、箱式变电站由( A )组成。
A、高压室、变压器室、低压室B、高压室、操作室、低压室c、高压室、仪表室、低压室 D、高压室、变压器室、值班室2、对高压开关巡视时，不应当做以下(D)工作。
A、观察少油断路器油标管内的油位B、观察真空断路器的真空表标示C、观察SF6断路器的气压表标示D、取下、给上二次控制保险3、下列断路器中不允许频繁分、合闸操作的是( C)断路器。
A、真空B、六氟化硫c、少油 D、空气4、常温下的六氟化硫是(A )体。
A、气B、液C、胶状D、固体5、从SF6气体钢瓶引出气体时，必须使用减压阀降压。
当瓶内压力降至(D )时，即停止引出气体，并关紧气瓶阀门，戴上瓶帽。
A、9.8 x lOPaB、9.8 x 15PaC、9.8 x1OOPaD、9.8 x 104Pa6、SF6气瓶应放置在阴凉干燥、通风良好、敞开的专门场所，(A )保存，并应远离热源和油污的地方，防潮、防阳光曝晒，并不得有水分或油污粘在阀门上。
A、直立B、卧放 c、斜放 D、倒置7、变压器油在少油断路器中的主要作用是( A)。
A、灭弧B、冷却触头C、对触头润滑D、防止触头氧化8、少油断路器中油的主要作用是(A )。
A、灭弧和绝缘B、绝缘和冷却 c、绝缘和润滑 D、润滑和冷却9、发现运行中的少油型高压开关渗油严重，油面降至油面线以下，应(C )处理。
A、立即手动切开油开关B、立即加油C、通过上级断路器切断负荷D、通过远动装置切断油开关10、能分、合负载电流，不能分、合短路电流的电器是( C)。
A、断路器B、隔离开关 c、负荷开关 D、熔断器11、户外高压隔离开关可以拉合(B )kVA及以下的空载变压器。
A、315B、500 c、800 D、100012、户内高压隔离开关可以拉合(A )kVA及以下的空载变压器。
A、315B、500C、800D、100013、隔离开关允许拉合变压器的空载电流为( A)A。

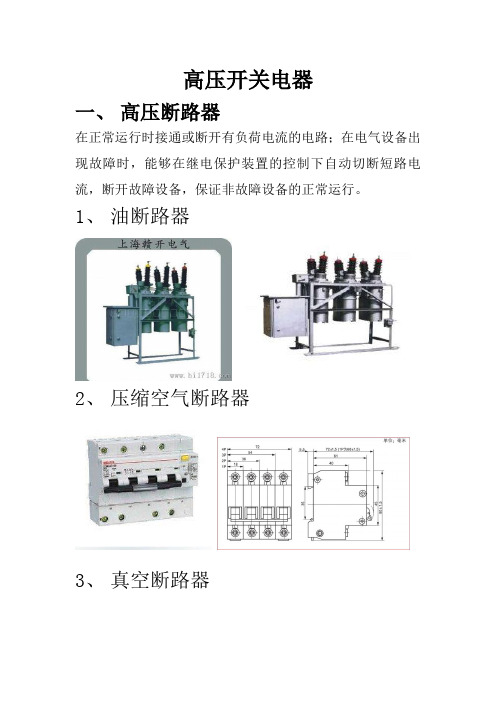

高压开关电器
一、高压断路器
在正常运行时接通或断开有负荷电流的电路；在电气设备出现故障时，能够在继电保护装置的控制下自动切断短路电流，断开故障设备，保证非故障设备的正常运行。
1、油断路器
2、压缩空气断路器
3、真空断路器
4、六氟化硫断路器
二、高压重合器与分段器
重合器和分段器是具备智能化的开关电器。
三、高压隔离开关
能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。
四、高压负荷开关
用于断开和关和线路负荷电流的开关电器。
负荷开关在分闸状态有明显的断口可起到隔离开关的作用；同时它还带有快速分合闸机构的灭弧装置，但不能断开短路电流。
高压开关设备技术培训教材目录第一章、高压断路器基础知识 (4)第一节、高压断路器的基本功能 (4)第二节、高压断路器的分类和发展状况 (5)第三节、开关电弧理论和绝缘介质特性 (6)第四节、高压断路器的性能参数 (8)第二章、高压SF6断路器 (11)第一节、SF6高压断路器的特点和发展历程 (11)第二节、SF6高压断路器的灭弧原理及结构 (14)第三节、高压断路器的操动结构 (18)第三章、高压组合电器 (22)第一节、SF6封闭组合电器（GIS）的发展方向和技术问题 (22)第二节、SF6封闭组合电器（GIS）的技术特点 (25)第三节、户外紧凑型组合式开关设备 (26)第四章、真空断路器结构特点和技术特点 (28)第一节、真空断路器的技术特点 (28)第二节、真空断路器的整体结构 (31)第三节、永磁机构真空断路器简介 (33)第五章、隔离开关设备 (34)第一节、隔离开关设备的功能和型式 (35)第二节、技术先进厂家的高压隔离开关设备技术 (36)第六章、高压开关设备的运行管理 (39)第一节、概述 (39)第二节、高压开关设备的验收和投运 (39)第三节、高压开关设备的运行维护 (40)第四节、高压开关设备的操作 (45)第五节、缺陷管理 (48)第六节、事故处理及预案 (50)第七节、技术管理 (53)第八节、技术培训 (56)第七章、高压开关设备的检修工作 (57)第一节、检修的一般规定 (57)第二节、检修的周期 (58)第三节、检修前的准备工作 (60)第四节、检修人员的要求 (61)第五节、检修环境的要求 (61)第六节、检修项目及技术要求 (61)第七节、检修报告 (71)第八节、检修废油、废弃等的处理 (71)第九节、检修后设备的投运 (71)第八章、高压开关设备技术监督 (73)第一节、高压开关设备的设计选型 (73)第二节、高压开关设备的监造 (73)第三节、高压开关设备的安装及投产验收 (75)第四节、高压开关设备运行监督 (76)第五节、高压开关设备检修监督 (77)第六节、高压开关设备技术改造监督 (78)第七节、高压开关设备缺陷监督 (78)第八节、高压开关设备技术监督分析评估 (79)第九节、高压开关设备监督告警 (80)第十节、高压开关设备技术档案监督 (81)第九章、高压开关设备预防事故措施 (81)第一节、管理措施 (81)第二节、运行措施 (81)第三节、技术措施 (82)第十章、高压开关设备交接、预防性试验 (89)第一节、高压开关设备交接、预防性试验 (89)第二节、高压开关设备交接、预防性试验规程 (102)第一章高压断路器基础知识第一节、高压断路器的基本功能断路器（circuit-breaker）的定义为：能够关合、承载、开断运行回路的正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。
