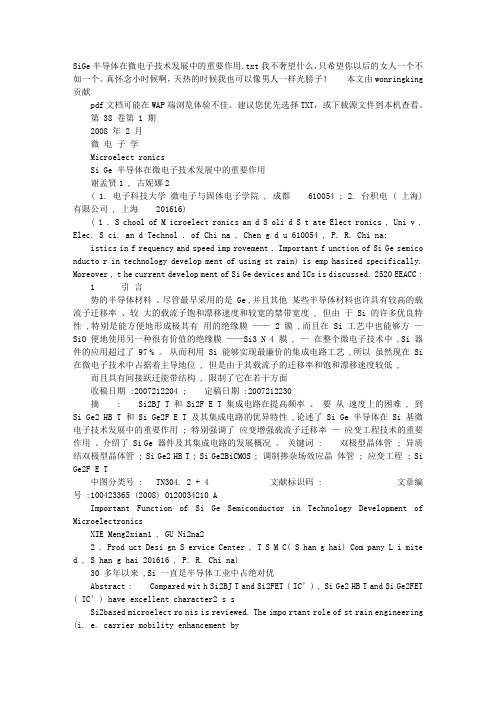

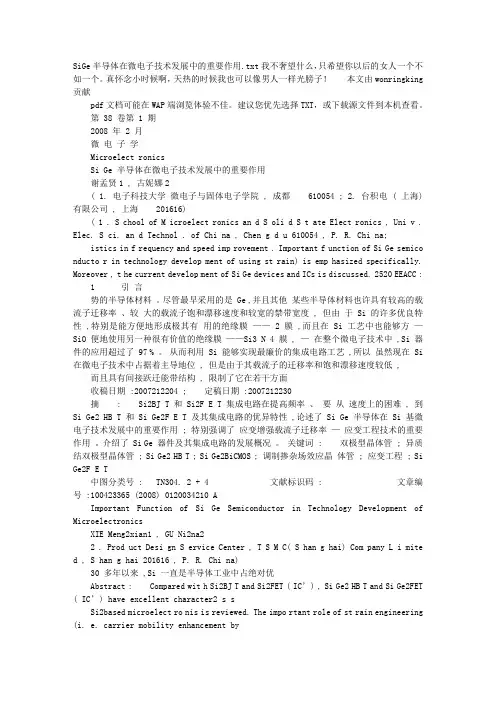

第 38 卷第 1 期2008 年 2 月微电子学Microelect ronicsSi Ge 半导体在微电子技术发展中的重要作用谢孟贤1 , 古妮娜2( 1. 电子科技大学微电子与固体电子学院 , 成都 610054 ; 2. 台积电 ( 上海) 有限公司 , 上海 201616)( 1 . S chool of M icroelect ronics an d S oli d S t ate Elect ronics , Uni v . Elec. S ci. an d Technol . of Chi na , Chen g d u 610054 , P. R. Chi na;istics in f requency and speed imp rovement . Important f unction of Si Ge semico nducto r in technology develop ment of using st rain) is emp hasized specifically. Moreover , t he current develop ment of Si Ge devices and ICs is discussed. 2520 EEACC : 1 引言势的半导体材料。
尽管最早采用的是 Ge ,并且其他某些半导体材料也许具有较高的载流子迁移率、较大的载流子饱和漂移速度和较宽的禁带宽度 , 但由于 Si 的许多优良特性 ,特别是能方便地形成极其有用的绝缘膜—— 2 膜 ,而且在 Si 工艺中也能够方—SiO 便地使用另一种很有价值的绝缘膜——Si3 N 4 膜 , —在整个微电子技术中 ,Si 器件的应用超过了 97 % 。
新型半导体材料有哪些特点
在当今科技发展迅速的时代，半导体材料扮演着至关重要的角色。
随着科学技
术的不断进步，新型半导体材料的研究和应用也得到了极大的提升。
新型半导体材料相对于传统材料有许多独特的特点，下面将会一一介绍。
特点一：带宽可调性
新型半导体材料具有较大的带宽可调性，这意味着它们的带隙能够通过调控材
料的结构和成分来实现。
这一特点使得这些材料在不同应用场合具有更大的灵活性。
特点二：高载流子迁移率
相比传统半导体材料，新型半导体材料具有更高的载流子迁移率。
这使得它们
在高频电子器件和高功率器件中表现更加出色，能够提供更高的性能。
特点三：热稳定性优异
新型半导体材料通常具有更好的热稳定性，可以在更高的温度下运行而不失效。
这种热稳定性优异的特点使得这些材料在一些高温环境下的应用有着巨大的优势。
特点四：光学特性优良
许多新型半导体材料具有优良的光学特性，例如高光电转换效率、发光强度高等。
这些特点使得这些材料在光电子学领域有着广泛的应用前景。
特点五：环保性好
随着人们对环境保护意识的不断提升，新型半导体材料也更注重环保性。
这些
材料通常采用的制备工艺更加绿色环保，减少了对环境的污染，符合现代社会的可持续发展需求。
综上所述，新型半导体材料具有诸多独特的特点，包括带宽可调性、高载流子
迁移率、热稳定性优异、光学特性优良和环保性好等。
这些特点使得新型半导体材料在未来的科技发展中将会有着更加广泛的应用和发展前景。
第二代半导体的发展现状与趋势-概述说明以及解释1.引言1.1 概述第二代半导体指的是采用铜铟镓硒（CIGS）、氮化镓（GaN）、碳化硅（SiC）等材料制备的半导体器件。
与传统硅基半导体相比，第二代半导体具有更高的电导率、更低的漏电流和更高的工作温度等优势。
本文旨在探讨第二代半导体的发展现状与趋势，为读者提供关于这一领域的最新动态和未来发展方向。
1.2 文章结构本文将首先介绍第二代半导体的基本概念和特点，包括其与第一代半导体的区别和优势。
接着将详细分析目前第二代半导体在各个领域的发展现状，包括材料、器件、应用等方面的最新进展。
最后，我们将展望第二代半导体的未来发展趋势，探讨其在新兴技术领域的应用前景，为读者提供一个全面了解和认识第二代半导体的途径。
通过本文的阐述，读者将对第二代半导体的发展现状和未来发展趋势有一个清晰的认识，为进一步深入研究和应用提供一个参考框架。
1.3 目的本文旨在对第二代半导体的发展现状与趋势进行深入探讨，以全面了解这一领域的最新发展动态。
通过分析第二代半导体的定义、特点、发展现状以及未来发展趋势，可以帮助读者更好地了解该领域的重要性和潜在机遇。
同时，本文也旨在为相关领域的研究者、企业和投资者提供有价值的参考和启发，以促进第二代半导体技术的进一步发展和应用。
希望通过此文的撰写，能够为促进第二代半导体领域的发展做出一定的贡献，推动其在未来科技创新和产业发展中的重要作用。
2.正文2.1 第二代半导体的定义与特点第二代半导体是指相对于第一代半导体材料而言的一类新型半导体材料，具有一些独特的特点。
第一代半导体主要是指硅材料，而第二代半导体则包括了多种新型材料，如化合物半导体、氮化镓、碳化硅等。
第二代半导体的特点主要包括以下几点：1. 带宽较大：第二代半导体具有比传统硅材料更宽的带隙，可以实现更高的频率运行，具有更高的功率密度和更低的功耗。
2. 更高的载流子迁移率：第二代半导体材料具有更高的载流子迁移率，可以提高器件的工作速度和性能。
半导体材料与微电子器件性能关联分析随着科技的不断发展，微电子器件在现代社会中扮演着非常重要的角色。
而半导体材料作为微电子器件的核心材料之一，对于微电子器件的性能具有重要的影响。
本文将深入探讨半导体材料与微电子器件性能之间的关联。
首先，我们需要了解半导体材料的基本特性。
半导体材料的特点在于其具备介于导体和绝缘体之间的电导率。
与导体相比，半导体材料的电导率较低；而与绝缘体相比，半导体材料的电导率则较高。
这种特性使得半导体材料成为微电子器件的理想选择。
半导体材料中最常见的一类是硅（Si）材料。
硅材料具有良好的半导体特性，广泛应用于微电子制造中。
此外，氮化镓（GaN）等材料也在近年来得到了广泛关注。
不同的半导体材料具有不同的物理和电学特性，因此在微电子器件中的应用也有所不同。
半导体材料的性能与微电子器件的性能息息相关。
首先，半导体材料的能带结构对其导电性能起到了关键的影响。
能带结构决定了半导体中电子和空穴的分布状态。
当半导体材料被施加电场或加热时，电子和空穴会在能带内进行移动，从而产生电流。
因此，能带结构直接影响了半导体材料的导电性能。
其次，半导体材料的掺杂水平对微电子器件的性能也具有重要的影响。
掺杂是指向半导体材料中引入杂质原子，以改变其导电性能。
根据掺杂类型的不同，可以分为N型掺杂和P型掺杂。
N型掺杂是向半导体材料中引入多余的电子，增加其导电性能；P型掺杂则是引入多余的空穴，也会改变半导体材料的导电性能。
适当的掺杂水平可以提高微电子器件的导电性能和性能稳定性。
另外，半导体材料的载流子迁移率也对微电子器件的性能起到重要作用。
载流子迁移率是指电子或空穴在半导体材料中的移动速度。
它反映了半导体材料中的载流子注入效果以及电流的传输能力。
如果载流子迁移率较高，电流将更顺畅地通过半导体材料，微电子器件的性能将得到显著提升。
此外，半导体材料还需要具备良好的热稳定性和机械性能。
在实际应用中，微电子器件会受到高温、环境湿度等外界因素的影响。
SiGe半导体在微电子技术发展中的重要作用SiGe半导体是一种由硅和锗元素组成的复合材料，具有优异的电子特性和热特性，被广泛应用于微电子技术领域。
SiGe半导体在微电子技术发展中扮演着重要的角色，它不仅可以提高集成电路器件的性能和功能，还可以实现更高的工作频率和更低的功耗。
本文将探讨SiGe半导体在微电子技术中的重要作用。
SiGe半导体在集成电路器件中具有很高的迁移率。
迁移率是衡量半导体材料导电性能的重要指标，它决定了器件的响应速度和工作频率。
由于SiGe材料中的锗原子相对较大，可以有效地提高电子在半导体中的迁移率，从而提高集成电路器件的工作速度。
在高频和射频应用中，SiGe材料可以实现更高的工作频率和更快的信号处理速度，因此在通信、雷达、无线电频率识别等领域有着广泛的应用。
SiGe半导体在集成电路器件中还可以实现更低的功耗。
功耗是衡量集成电路器件能耗的重要指标，在移动设备、智能穿戴、传感器等电子产品中，低功耗技术是十分重要的。
由于SiGe材料具有较低的能隙和较高的迁移率，可以实现更低的静态功耗和动态功耗，相比于传统的硅材料，SiGe材料能够在保持性能的前提下降低功耗，为电子产品的节能和续航提供了可能。
SiGe半导体在微电子技术中还具有很大的可塑性。
由于SiGe材料可以通过外延生长、掺杂等工艺实现在硅基片上的制备，因此可以与传统的硅工艺相兼容，且可以方便地实现集成电路的多种功能和器件的多种集成。
在射频前端模块、光电器件、传感器、微波器件等领域，SiGe材料可以实现不同性能和功能的集成，且在制备工艺上更加灵活和成本更低。
SiGe半导体还可以应用在光电器件领域。
由于SiGe材料的热特性和光学性能优异，利用其独特的能隙特性可以实现在半导体中的光电子器件，如SiGe光电二极管、光电探测器、光发射器等。
在光通信、光电子集成、光电传感等领域，SiGe光电子器件已经成为了一个研究热点和发展趋势，并且在实际应用中已经取得不少成功的实验成果。
硅的载流子迁移率一、前言硅是半导体材料中最常见的一种，其载流子迁移率是影响半导体器件性能的重要参数之一。
本文将从硅的基本结构、载流子迁移率的定义和影响因素、测量方法和应用等方面对硅的载流子迁移率进行全面详细的介绍。
二、硅的基本结构硅是周期表中第14族元素，原子序数为14，属于非金属。
在自然界中以二氧化硅（SiO2）的形式存在，是地壳中含量最多的元素之一。
硅晶体具有面心立方结构，每个晶格点上有一个原子，晶体中每个原子都与四个相邻原子成共价键连接。
三、载流子迁移率的定义和影响因素1.定义载流子迁移率（Mobility）指单位电场下载流子在半导体材料中运动所需时间与自由电荷密度之比。
其单位为cm2/Vs。
2.影响因素（1）掺杂浓度：掺杂浓度越高，杂质离子与主体晶格相互作用增强，使得载流子受到散射而降低迁移率。
（2）晶体质量：晶体缺陷、杂质等会影响载流子的迁移。
（3）温度：温度升高时，晶格振动增大，相应地，散射作用增强，迁移率降低。
（4）电场强度：电场强度越大，载流子受到的阻力越大，迁移率降低。
四、测量方法1.霍尔效应法该方法是通过测量半导体材料中的霍尔电压和磁场来确定载流子迁移率。
该方法测量精度高，但需要专门的实验设备和技术。
2.四探针法该方法是通过在半导体材料中加入一定电流后测量其电阻率来计算载流子迁移率。
该方法简单易行，但对半导体材料样品要求较高。
五、应用硅的载流子迁移率是影响半导体器件性能的重要参数之一。
在集成电路制造中，为了提高器件性能和稳定性，需要控制硅片中掺杂浓度、晶格缺陷等因素对载流子迁移率的影响。
在太阳能电池、光伏发电等领域也需要对硅的载流子迁移率进行研究和控制。
六、总结本文从硅的基本结构、载流子迁移率的定义和影响因素、测量方法和应用等方面对硅的载流子迁移率进行了全面详细的介绍。
希望能够为读者提供有关硅材料及其应用领域的知识。

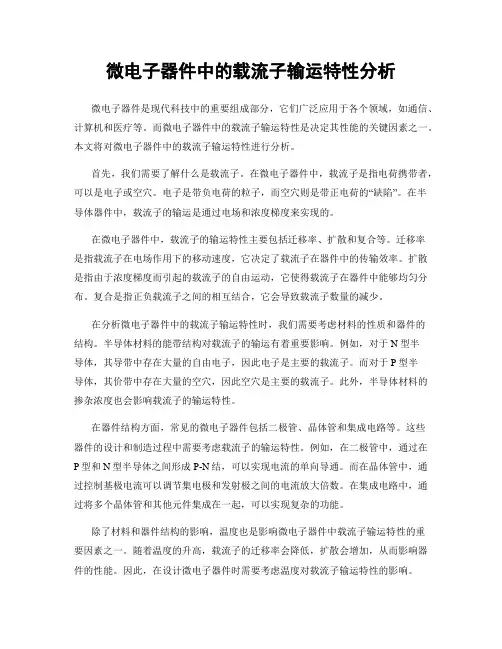

微电子器件中的载流子输运特性分析微电子器件是现代科技中的重要组成部分，它们广泛应用于各个领域，如通信、计算机和医疗等。
而微电子器件中的载流子输运特性是决定其性能的关键因素之一。
本文将对微电子器件中的载流子输运特性进行分析。
首先，我们需要了解什么是载流子。
在微电子器件中，载流子是指电荷携带者，可以是电子或空穴。
电子是带负电荷的粒子，而空穴则是带正电荷的“缺陷”。
在半导体器件中，载流子的输运是通过电场和浓度梯度来实现的。
在微电子器件中，载流子的输运特性主要包括迁移率、扩散和复合等。
迁移率是指载流子在电场作用下的移动速度，它决定了载流子在器件中的传输效率。
扩散是指由于浓度梯度而引起的载流子的自由运动，它使得载流子在器件中能够均匀分布。
复合是指正负载流子之间的相互结合，它会导致载流子数量的减少。
在分析微电子器件中的载流子输运特性时，我们需要考虑材料的性质和器件的结构。
半导体材料的能带结构对载流子的输运有着重要影响。
例如，对于N型半导体，其导带中存在大量的自由电子，因此电子是主要的载流子。
而对于P型半导体，其价带中存在大量的空穴，因此空穴是主要的载流子。
此外，半导体材料的掺杂浓度也会影响载流子的输运特性。
在器件结构方面，常见的微电子器件包括二极管、晶体管和集成电路等。
这些器件的设计和制造过程中需要考虑载流子的输运特性。
例如，在二极管中，通过在P型和N型半导体之间形成P-N结，可以实现电流的单向导通。
而在晶体管中，通过控制基极电流可以调节集电极和发射极之间的电流放大倍数。
在集成电路中，通过将多个晶体管和其他元件集成在一起，可以实现复杂的功能。
除了材料和器件结构的影响，温度也是影响微电子器件中载流子输运特性的重要因素之一。
随着温度的升高，载流子的迁移率会降低，扩散会增加，从而影响器件的性能。
因此，在设计微电子器件时需要考虑温度对载流子输运特性的影响。
总结起来，微电子器件中的载流子输运特性是决定其性能的关键因素之一。
SiGe半导体在微电子技术发展中的重要作用
SiGe半导体是一种由硅和锗组成的复合材料，具有高迁移率的特点，是微电子技术发展中的重要材料之一。
SiGe半导体可以应用于多种领域，包括集成电路、光电子器件、射频设备等，具有广泛的应用前景和重要的经济价值。
SiGe半导体在集成电路中发挥着重要作用。
由于SiGe半导体具有比纯硅更高的电子迁移率，可以提高电子传输速度和晶体管的开关速度，从而使集成电路的工作频率更高。
SiGe半导体还减少电子的散射效应，提高了器件的工作效率和可靠性。
在高性能的通信和计算设备中，使用SiGe半导体可以提高集成电路的性能和功耗比，实现更快和更高效的数据处理能力。
SiGe半导体在光电子器件中也具有广泛的应用。
SiGe半导体具有较小的能隙，可以实现在可见光和红外光波段的光电转换。
这使得SiGe半导体在光通信、光纤传感和光储存等领域具有广泛的应用前景。
由于SiGe半导体具有较高的迁移率和较低的本征层间散射，可实现高速光电转换器件的设计与制备。
SiGe半导体可以提高光电转换效率，促进光学设备的微型化和集成化，实现光通信和光电子器件的高速传输和高灵敏度检测。
SiGe半导体还在射频设备领域发挥着重要作用。
由于SiGe半导体具有高电子迁移率和低电阻率等特点，可用于设计和制造高频率射频器件，如功率放大器、低噪声放大器和混频器等。
在无线通信领域，使用SiGe半导体制造的射频器件可以提高接收和发射信号的灵敏度和功率，实现更远的通信距离和更高的通信速度。
SiGe半导体还能够抵抗高温和辐射等环境的影响，适用于航天和卫星通信等高要求的应用场景。

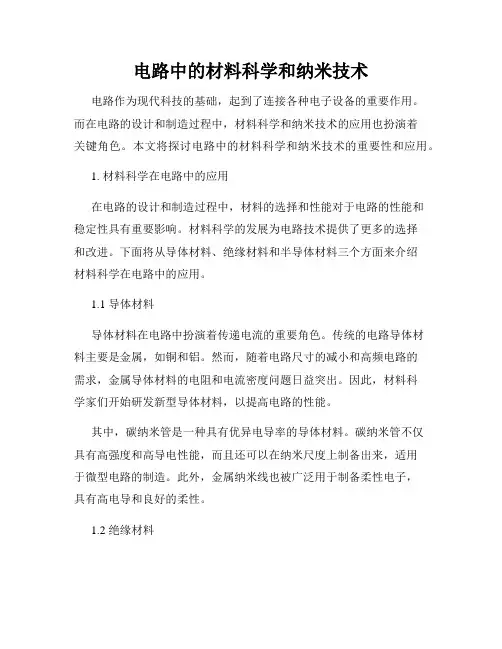

电路中的材料科学和纳米技术电路作为现代科技的基础，起到了连接各种电子设备的重要作用。
而在电路的设计和制造过程中，材料科学和纳米技术的应用也扮演着关键角色。
本文将探讨电路中的材料科学和纳米技术的重要性和应用。
1. 材料科学在电路中的应用在电路的设计和制造过程中，材料的选择和性能对于电路的性能和稳定性具有重要影响。
材料科学的发展为电路技术提供了更多的选择和改进。
下面将从导体材料、绝缘材料和半导体材料三个方面来介绍材料科学在电路中的应用。
1.1 导体材料导体材料在电路中扮演着传递电流的重要角色。
传统的电路导体材料主要是金属，如铜和铝。
然而，随着电路尺寸的减小和高频电路的需求，金属导体材料的电阻和电流密度问题日益突出。
因此，材料科学家们开始研发新型导体材料，以提高电路的性能。
其中，碳纳米管是一种具有优异电导率的导体材料。
碳纳米管不仅具有高强度和高导电性能，而且还可以在纳米尺度上制备出来，适用于微型电路的制造。
此外，金属纳米线也被广泛用于制备柔性电子，具有高电导和良好的柔性。
1.2 绝缘材料绝缘材料在电路中起到隔离电流和保护电路的作用。
常用的绝缘材料有氧化铝、二氧化硅等。
然而，传统的绝缘材料在高频电路和微型电路中存在着导致信号衰减和互联问题的缺陷。
为了克服这些问题，研究人员开始研发新型的绝缘材料。
纳米介电材料是一种应用广泛的绝缘材料，其具有较低的损耗和较高的介电常数。
纳米介电材料可以在微细尺度上制备，并具有良好的绝缘性能。
由于其优异的性能，纳米介电材料被广泛应用于高频电路和微电子器件中。
1.3 半导体材料半导体材料在电路中扮演着控制电流的关键角色，是制造各种集成电路的基础。
早期的半导体材料主要是硅和锗。
然而，随着电路尺寸的减小和性能需求的提升，纳米技术为半导体材料的研发和应用提供了新的思路。
纳米材料、量子点和石墨烯等新型半导体材料被广泛研究和应用。
这些材料具有特殊的电子能带结构和电子传输特性，在电路中具有重要的应用潜力。
SiGe半导体在微电子技术发展中的重要作用
SiGe半导体是一种由硅和锗构成的合金材料，具有介于硅和锗之间的特性。
在微电子技术发展中，SiGe半导体发挥了重要的作用。
本文将从材料特性、器件应用和未来发展等方面来介绍SiGe半导体在微电子技术中的重要作用。
SiGe半导体具有一些优异的材料特性，使其在微电子领域中得以应用。
SiGe合金具有比硅和锗更宽的带隙，除了能够实现硅和锗之间的无缝集成，还能够提高材料的导电性能。
这使得SiGe半导体具有更好的载流子迁移率、更高的崩溃电压和低噪声特性。
SiGe半导
体的热导率较高，可以有效地散热，提高器件的稳定性和可靠性。
SiGe半导体在微电子器件中具有广泛的应用。
其中最主要的应用是射频集成电路（RFIC）。
SiGe半导体的高载流子迁移率和低噪声特性使得它成为高频电路的理想选择。
SiGe RFIC器件可以实现更高的功率放大器增益、更低的噪声系数和更高的工作频率。
SiGe半导体还可以用于高速数字电路和光电子器件。
在高速数字电路中，SiGe半导体可以提供更低的延迟时间和更高的工作频率，促进高速数据传输。
在光电子器件中，SiGe半导体的宽带隙和光电特性使其成为光通信和光检测领域的重要材料。
SiGe半导体在集成电路的制造中也发挥了重要作用。
由于SiGe半导体与传统的硅材
料具有相同的晶格结构和热膨胀系数，因此可以与硅材料实现无缝集成。
这意味着可以在
同一芯片上集成不同材料的器件，从而提高芯片的性能和功能。
SiGe半导体还可以与金属线材料实现良好的界面，减少电阻和电容损耗，提高电路的速度和功耗。
宽禁带半导体器件研究现状与展望一、概述随着科技的飞速发展和社会的不断进步，半导体器件作为现代电子技术的核心，其性能的提升和成本的降低对于推动科技进步和产业升级具有重要意义。
宽禁带半导体器件作为一种新型的半导体器件，因其具有禁带宽度大、击穿电场高、热稳定性好、抗辐射能力强等独特优势，在功率电子、高频电子、光电子、量子电子等领域具有广阔的应用前景。
近年来，随着材料科学、微电子工艺和半导体物理等学科的深入发展，宽禁带半导体器件的研究取得了显著的进展，成为半导体领域的研究热点之一。
本文旨在全面综述宽禁带半导体器件的研究现状，分析其主要技术特点、应用领域和发展趋势。
我们将简要介绍宽禁带半导体材料的基本性质和特点，为后续的研究奠定理论基础。
我们将重点介绍宽禁带半导体器件的制备方法、性能优化及其在各领域的应用情况，包括功率电子器件、高频电子器件、光电子器件等。
我们将展望宽禁带半导体器件未来的发展趋势和挑战，以期为相关领域的研究者和从业者提供有益的参考和启示。
1. 宽禁带半导体器件的定义与重要性宽禁带半导体器件，作为一种新型的半导体器件，是指其禁带宽度大于传统半导体材料的半导体器件。
这类材料通常具有更大的禁带宽度，一般大于7电子伏特(eV)，因此被称为宽禁带半导体。
与传统的硅材料相比，宽禁带半导体具有更高的电子能带宽度，从而具备更好的电子传输性能和热稳定性。
常见的宽禁带半导体材料包括碳化硅(SiC)和氮化镓(GaN)等。
宽禁带半导体器件的出现，对电子行业的发展和应用带来了革命性的影响。
其重要性主要体现在以下几个方面：宽禁带半导体器件在能源领域具有广泛的应用。
例如，碳化硅太阳能电池具有高转换效率、较长的使用寿命和高温稳定性的特点，被认为是下一代高效太阳能电池技术的发展方向。
宽禁带半导体材料还可以应用于电动汽车的功率电子模块，提高电池的充放电效率，延长电池寿命。
宽禁带半导体器件在通信和无线电频率领域也具有重要的应用价值。
提高半导体载流子迁移率引言：半导体材料是现代电子器件的基础，其性能直接影响着电子器件的工作效果。
半导体载流子迁移率是衡量半导体材料电子迁移能力的重要指标之一。
提高半导体载流子迁移率，可以增强半导体材料的导电性能，提高电子器件的性能。
本文将介绍一些常见的提高半导体载流子迁移率的方法。
1. 选择高质量的半导体材料半导体材料的质量直接影响着载流子迁移率。
因此，在制备半导体器件时，选择高质量的半导体材料至关重要。
高质量的半导体材料具有较少的缺陷和杂质，能够提供更好的载流子迁移路径，从而提高载流子迁移率。
2. 优化半导体材料的晶体结构半导体材料的晶体结构对载流子的迁移有着重要影响。
通过优化晶体结构，可以减少晶体缺陷和杂质，提高晶体的结晶度和晶格匹配性，从而提高载流子的迁移率。
常见的优化方法包括晶体生长过程中的掺杂控制、退火处理等。
3. 控制半导体材料的掺杂浓度半导体材料的掺杂浓度对载流子迁移率有着重要的影响。
适当控制半导体材料的掺杂浓度，可以增加载流子的浓度，提高载流子迁移率。
通常，增加掺杂浓度可以提高载流子的浓度，但过高的掺杂浓度也会导致杂质散射的增加，降低载流子迁移率。
因此，在掺杂过程中需要精确控制掺杂浓度，以达到最佳的载流子迁移率。
4. 优化杂质控制技术杂质是影响半导体材料载流子迁移率的重要因素。
通过优化杂质控制技术，可以减少杂质对载流子的散射，提高载流子迁移率。
常见的杂质控制技术包括气相外延、离子注入、分子束外延等。
5. 采用表面修饰技术半导体材料的表面缺陷会对载流子迁移产生较大影响。
通过采用表面修饰技术，可以减少表面缺陷，改善载流子的迁移路径，提高载流子迁移率。
常见的表面修饰技术包括表面退火、表面镀膜等。
6. 优化器件结构设计器件结构设计也是提高半导体载流子迁移率的重要手段。
通过优化器件结构，可以减少器件内部的电场强度，减少载流子的散射，提高载流子迁移率。
常见的优化方法包括增加载流子迁移路径长度、改善载流子注入和抽运结构等。
光电功能材料的能级调控与载流子迁移率提升技术随着科学技术的发展，光电功能材料在能源转换、光电器件等领域展现出巨大的应用潜力。
为了进一步提高其性能，科学家们致力于研究和开发能级调控与载流子迁移率提升技术。
本文将探讨光电功能材料的能级调控以及载流子迁移率提升技术的原理和应用。
一、能级调控的原理与方法能级调控是指通过改变材料的能带结构，调整材料的能级位置和能带间隙大小，以实现对光电性质的调节和控制。
能级调控主要包括以下几种方法：1. 材料组分调控：通过改变材料的化学组成，调整材料内部的原子、分子结构，从而改变能带结构。
例如，通过掺杂材料中引入不同的杂质元素，可以改变材料的能带结构，从而实现对材料的光电性能调节。
2. 材料界面调控：材料的界面具有独特的能带结构和电荷分布特性，通过调节材料之间的界面结构和相互作用，可以有效地调控光电材料的能级位置。
例如，在光电器件中引入适当的介质层或屏障层，可以调控光的吸收和发射行为。
3. 外加电场调控：通过外加电场的作用，可以调控材料内部的电子分布和能级位置，进而改变材料的光电性能。
外加电场可以调控极化电荷的分布和电子的能态分布，从而对光电材料的能带结构和能级位置进行调节。
二、载流子迁移率提升技术的原理与方法载流子迁移率是衡量光电材料性能的重要指标，探索并实现载流子迁移率的提升对提高材料的光电转换效率具有重要意义。
载流子迁移率提升技术主要包括以下几种方法：1. 表面修饰：通过在光电材料表面引入有机或无机分子，改变材料表面的电荷分布和能级结构，优化载流子传输通道，提升载流子迁移率。
2. 晶格调控：通过晶格工程或控制材料的晶格结构，减小晶格缺陷，优化晶体结构，提高载流子的迁移率。
3. 合金化处理：通过合金化处理将不同元素引入光电材料中，形成合金结构，优化能带结构，改善载流子传输性能。
三、光电功能材料的应用前景能级调控与载流子迁移率提升技术为光电功能材料的应用带来了广阔的前景。
pts2的载流子迁移率1.引言1.1 概述概述载流子迁移率是半导体材料中的一个重要物理参数，它描述了载流子在电场作用下的运动能力。
具体来说，载流子迁移率是指在单位电场下，载流子在材料中的平均速度与电场的比值。
载流子迁移率的大小直接影响着材料的导电性能。
较高的迁移率意味着载流子在材料中更容易运动，导电性能更好，而较低的迁移率则表示载流子受到更多的阻碍，导电性能较差。
在半导体器件中，特别是场效应晶体管（MOSFET）中，载流子迁移率对器件的性能和功能起着至关重要的作用。
高载流子迁移率可以提高晶体管的开关速度和传输效率，从而使得电子设备更加高效和稳定。
然而，载流子迁移率受到多种因素的影响，包括材料的纯度、晶格结构、缺陷和杂质的存在，以及温度等因素。
因此，深入了解和研究载流子迁移率及其影响因素对于设计和改进半导体材料和器件非常重要。
本文将系统地介绍载流子迁移率的概念，并探讨影响载流子迁移率的因素。
通过分析和总结相关研究成果，我们将得出一些结论，并对进一步研究的方向和展望进行讨论。
最终，希望本文能为读者对于载流子迁移率的理解和应用提供一定的参考和指导。
1.2 文章结构文章结构部分的内容应该包括：文章结构部分的主要作用是为读者提供一份关于文章整体架构的概览。
本文将按照以下结构组织：第一部分是引言部分，其中包括概述、文章结构和目的。
在概述部分，将介绍pts2的载流子迁移率的背景和意义。
在文章结构部分，将介绍本文的整体结构和各个部分的主要内容。
在目的部分，将明确本文的目标。
第二部分是正文部分，其中包括载流子迁移率概念和影响因素。
在载流子迁移率概念部分，将详细介绍pts2的载流子迁移率的定义和意义。
在影响因素部分，将分析和探讨影响pts2载流子迁移率的各种因素，包括材料特性、工艺条件以及环境因素等。
第三部分是结论部分，其中包括结果总结和对进一步研究的展望。
在结果总结部分，将总结本文所述的pts2载流子迁移率的研究结果。
器件速度更快、工作电压更低全文共四篇示例，供您参考第一篇示例：近年来，随着科学技术的不断进步，电子设备的性能要求也越来越高。
在这样的背景下，器件速度更快、工作电压更低已经成为了电子行业的主要发展方向。
本文将从器件速度更快和工作电压更低两个方面探讨这一话题，分析其对电子行业发展的意义以及未来可能带来的影响。
首先来看器件速度更快这一方面。
随着信息时代的到来，人们对于处理速度越来越高的电子设备有着迫切的需求。
快速的器件速度不仅可以提高设备的响应速度，还可以提升系统的运行效率，符合人们对于高效率、便捷的生活方式的追求。
随着物联网、人工智能等领域的不断发展，对于更快速度的需求也变得日益迫切。
在这样的背景下，制造速度更快的器件成为了电子行业的迫切需求。
工作电压更低也是电子行业发展的重要趋势之一。
随着移动设备、便携式电子设备的普及，对于电池续航能力的要求也越来越高。
而工作电压更低的器件可以在保证性能的同时减少功耗，从而延长设备的使用时间，提升用户体验。
工作电压更低的器件还可以降低设备发热量，延长设备寿命，减少对环境的影响，符合可持续发展的要求。
工作电压更低已经成为电子行业发展的必然趋势。
从产业的角度来看，器件速度更快、工作电压更低的需求也为电子器件制造商带来了新的挑战和机遇。
为了满足市场对于更快速度、更低功耗的需求，电子器件制造商需要不断加大研发投入，不断提升技术水平，推动器件技术的更新。
与此这也为企业带来了新的发展机遇，可以开发出更具竞争力的产品，获取更多市场份额。
从技术研究的角度来看，追求器件速度更快、工作电压更低也需要不断创新、突破技术壁垒。
可以通过引入新材料、新工艺，优化器件结构，提高晶体管的截止频率，降低电路中的功耗等手段来实现。
还可以通过优化电路设计、改进绝缘材料等方式来实现工作电压更低的目标。
这些技术的突破将有助于推动电子器件技术的发展，满足市场对于更快速度、更低功耗的需求。
从产品应用的角度来看，器件速度更快、工作电压更低也将为电子设备带来更多可能。

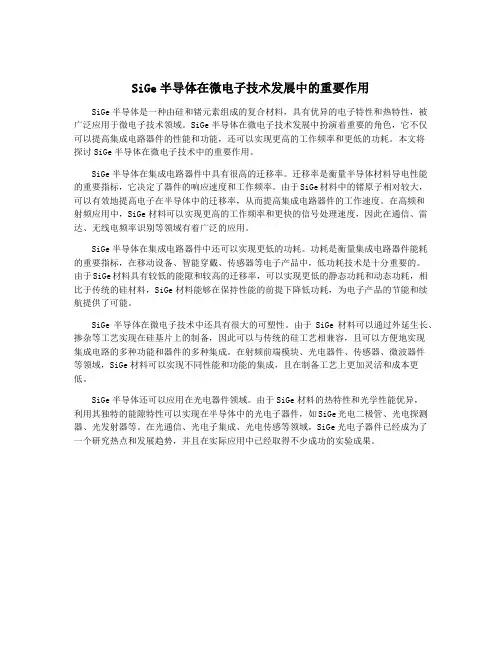

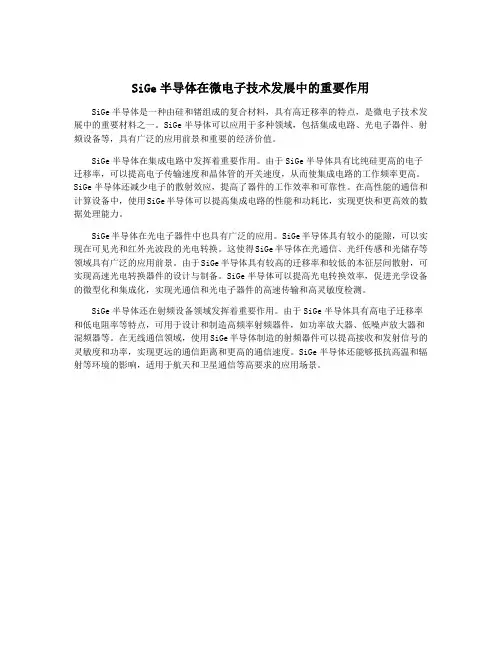

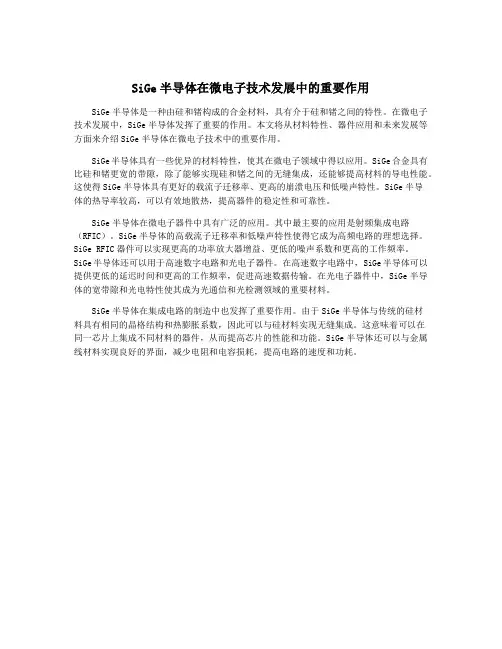

SiGe半导体在微电子技术发展中的重要作用SiGe（硅锗）半导体是一种由硅和锗组成的材料。
由于它具有在晶体中嵌入锗原子的特性，它能够在硅架构中提供更高的迁移率和更好的热传导性能，从而在微电子技术领域发挥着重要作用。
SiGe半导体在高频电子器件中具有重要作用。
由于SiGe半导体具有高迁移率，能够在高频下提供更好的性能。
SiGe晶体管可用于射频（RF）放大器、低噪声放大器和混合信号集成电路，以满足日益增长的无线通信需求。
SiGe半导体的高迁移率还有助于提高高速数字电路的性能，如高速存储器和微处理器。
SiGe半导体在光电子器件中也扮演着重要角色。
由于SiGe半导体具有较低的能带间隙，它能够增加光电二极管的响应范围，从紫外线到红外线，因此在光通信和光检测领域具有广泛应用。
SiGe半导体还能够通过掺杂锗，将硅晶体扩展到能够吸收可见光和红外光的范围，进一步拓宽光电子器件的应用领域。
SiGe半导体还在热管理领域发挥着重要作用。
由于SiGe半导体具有更好的热传导性能，它可以用于集成电路中的热管理，以提供更好的散热和热稳定性。
在高功率应用中，如功率放大器和功率传输系统，SiGe半导体可以提供更好的热性能，从而有效地减少器件的热失效和功率损耗。
SiGe半导体也在集成电路的制造工艺中起着重要作用。
通过将SiGe材料嵌入硅基体中，制造工艺变得更加灵活和多样化。
SiGe半导体可以通过不同的掺杂和生长条件来调节材料的特性，以满足不同应用的需求。
SiGe半导体还可以与其他材料结合使用，形成有源和无源器件的复合结构，以实现更高的功能集成和性能提升。
SiGe半导体在微电子技术发展中扮演着重要的角色。
它的高迁移率、热传导性能和多样化制造工艺使其在高频电子器件、光电子器件、热管理和集成电路等领域具有广泛应用前景。
随着微电子技术的不断进步，SiGe半导体将继续发挥其重要作用，推动技术的创新和发展。
增强载流子迁移率是新一代微电子器件和电路发展的重要方向
（作者：Xie Meng-xian，电子科技大学微固学院)
（1）集成电路发展状况：
作为微电子技术的主体——集成电路，它的发展已经经历了若干个重要阶段，从小规模、中规模，到大规模、乃至超大规模、特大规模等。
微电子技术的这种长足的进步，在很大程度上就是在不断努力地缩短场效应器件的沟道长度，这主要是通过改善微电子工艺技术、提高加工水平来实现的。
尽管现在沟道长度已经可以缩短到深亚微米、乃至于纳米尺寸了，但是要想再继续不断缩短沟道长度的话，将会受到若干因素的限制，这一方面是由于加工工艺能力的问题，另一方面是由于器件物理效应（例如短沟道效应、DIBL效应、热电子等）的问题。
因此，在进一步发展微电子技术过程中，再单只依靠缩短沟道长度就很不现实、甚至也可能了，则必须采用新的材料、开发新的工艺和构建新的器件结构，才能突破因缩短沟道所带来的这些限制。
实际上，从集成电路的发展趋势来看，大体上可以划分为三大阶段：
①K时代（Kbit，KHz）：微细加工的时代（不断缩短有效尺寸）～“微米时代”；
②M时代（Mbit，MHz）：结构革命的时代（不断改进器件和电路结构）～“亚微米时代”；
③G时代（Gbit，GHz）：材料革命的时代（不断开发新材料、新技术）～“10纳米时代”。
现在已经开始进入G时代，因此，在不断开发新技术的同时，特别值得注意的是新材料的开发；不仅要开发新型的半导体材料（例如宽禁带半导体、窄禁带半导体、大极性半导体等），而且也要开发各种新型的辅助材料（例如高K、低K介质材料，Cu电极材料，新型表面钝化材料等）。
器件和电路研究者应该多加注意新材料的开发应用；而新材料研究者应该多加注意往器件和电路的应用上下功夫。
在新的材料和工艺技术方面现在比较受到重视的是高介电常数（高K）材料和Cu互连技术。
当沟道长度缩短到一定水平时，为了保持栅极的控制能力，就必须减小栅极氧化层厚度（一般，选取栅氧化层厚度约为沟道长度的1/50），而这在工艺实施上会遇到很大的困难（例如过薄的氧化层会出现针孔等缺陷）；因此就采用了高介电常数的介质材料（高K材料）来代替栅极氧化物，以减轻制作极薄氧化层技术上的难度。
另外，沟道长度缩短带来芯片面积的减小，这相应限制了金属连线的尺寸，将产生一定的引线电阻，这就会影响到器件和电路的频率、速度；因此就采用了电导率较高一些的Cu来代替Al作为连线材料，以进一步改善器件和电路的信号延迟性能。
可见，实际上所有这些高K材料和Cu互连等新技术的采用都是不得已而为之的，并不是从半导体材料和器件结构本身来考虑的。
显然，为了适应器件和电路性能的提高，最好的办法是另辟途径，应该考虑如何进一步发挥半导体材料和器件结构的潜力，并从而采用其他更有效的技术措施来推动集成电路的发展。
现在已经充分认识到的一种有效的技术措施就是着眼于半导体载流子迁移率的提高（迁移率增强技术）。
（2）迁移率增强技术：
迁移率（μ）是标志载流子在电场作用下运动快慢的一个重要物理量，它的大小直接影响到半导体器件和电路的工作频率与速度。
对于双极型晶体管而言，高的载流子迁移率可以缩短载流子渡越基区的时间，使特征频率（f T）提高，能够很好的改善器件的频率、速度和噪音等性能。
对于场效应晶体管而言，提高载流子迁移率则具有更加重要的意义。
因为MOSFET的最大输出电流——饱和漏极电流I DS可表示为：
I DS= (WμC ox/2L) (V GS－V T)2
式中的W/L为晶体管栅极的宽长比，C ox为单位面积栅电容（等于εox/t ox，t ox是栅氧化层厚度），V GS为栅-源电压，V T为增强型MOSFET的开启电压。
可见，在场效应晶体管中，增强沟道中载流子的迁移率μ与缩短沟道长度L具有同样的效果，都可以大大增大输出电流，并从而提高器件的驱动能力，因而可提高器件的工作速度。
特别有必要强调的是，对于提高大规模集成电路的速度而言，增强载流子迁移率的措施往往是一种必不可少的手段。
因为信号在集成电路中传输的延迟时间τd是与信号的逻辑电压摆幅V m和载流子迁移率μ成反比的，即有
τd∝C L/(μV m)
式中的C L是负载门扇出的输入电容与寄生电容之和。
而逻辑门开关工作所耗散的能量（为P d×τd）则必须大于转换C L的状态的能量，即等于C L所存储的能量，故有
P d×τd = C L V m2/2
即开关能量与逻辑电压摆幅的平方成正比。
这就表明，减短信号传输的延迟时间和降低开关能量，在对逻辑电压摆幅的要求上是矛盾的。
因此，为了保证集成电路能够稳定地工作，不致因发热而受到影响，就应当适当地降低逻辑电压摆幅；但与此同时，为了保证集成电路又具有较高的工作速度，那就只有提高载流子的迁移率来减短信号传输的延迟时间了。
所以，超高速场效应逻辑集成电路必须要具有较高的载流子迁移率才能得以实现。
实际上，对于沟道长度缩小到65nm数量级的VLSI而言，电路的功耗就已经成为了一个限制其性能的重要因素。
当然，如果对于工作速度没有特别的要求，只是为了提高集成度的话，那么降低功耗则是考虑的主要问题。
但是，实际上往往在降低功耗的同时，还必须提高速度。
因此，现在人们所采取的各种新型器件结构、新型材料和新型工艺技术，多数情况下都是为了增强载流子的迁移率，以降低逻辑电压摆幅，来避免功耗的这种限制。
对于ULSI的基本器件——CMOS而言，增强载流子的迁移率，特别是提高空穴的迁移率具有更加重要的意义。
由于Si中空穴的迁移率比电子的约小2.5倍，所以就造成Si-CMOS 技术中产生出两大问题：一是在设计CMOS时，为了保证通过PMOSFET和NMOSFET电流的一致性，就必须把PMOSFET的栅极宽度增大2.5倍，这就必将导致芯片面积增大；二是Si-CMOS器件及其电路的最高工作频率和速度将要受到其中PMOSFET性能的限制。
因此，在发展射频CMOS集成电路和特大规模CMOS集成电路中，设法提高半导体中空穴的迁移率是微电子研究领域中的一项前沿性课题。
值得指出，增强载流子迁移率的措施是从本质上提高了半导体材料的性能，因此它不仅对于短沟道FET具有重要的意义，而且对于通常的器件也同样具有重要的价值。
总之，增强载流子迁移率对于进一步提高微电子器件和电路的性能是非常重要而甚至是必须的。
所以，可以说，增强载流子迁移率是新一代微电子器件和电路发展的一个重要方向。
至于如何增强载流子的迁移率，现在已经逐渐发展出了多种技术，例如应变晶体技术、超薄体技术等。
现在应变硅技术已经进入了LSI的试用阶段。
不过，总的来说，增强载流子迁移率的技术还很不完善和成熟，是今后微电子技术需要大力研发的一个重要方面。
