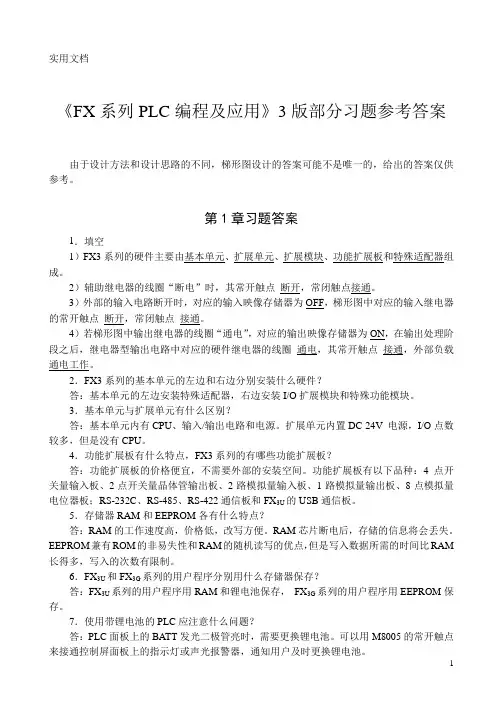

《FX系列PLC编程及应用》3版部分习题参考答案由于设计方法和设计思路的不同，梯形图设计的答案可能不是唯一的，给出的答案仅供参考。
第1章习题答案1．填空1）FX3系列的硬件主要由基本单元、扩展单元、扩展模块、功能扩展板和特殊适配器组成。
2）辅助继电器的线圈“断电”时，其常开触点断开，常闭触点接通。
3）外部的输入电路断开时，对应的输入映像存储器为OFF，梯形图中对应的输入继电器的常开触点断开，常闭触点接通。
4）若梯形图中输出继电器的线圈“通电”，对应的输出映像存储器为ON，在输出处理阶段之后，继电器型输出电路中对应的硬件继电器的线圈通电，其常开触点接通，外部负载通电工作。
2．FX3系列的基本单元的左边和右边分别安装什么硬件？答：基本单元的左边安装特殊适配器，右边安装I/O扩展模块和特殊功能模块。
3．基本单元与扩展单元有什么区别？答：基本单元内有CPU、输入/输出电路和电源。
扩展单元内置DC 24V 电源，I/O点数较多，但是没有CPU。
4．功能扩展板有什么特点，FX3系列的有哪些功能扩展板？答：功能扩展板的价格便宜，不需要外部的安装空间。
功能扩展板有以下品种：4点开关量输入板、2点开关量晶体管输出板、2路模拟量输入板、1路模拟量输出板、8点模拟量电位器板；RS-232C、RS-485、RS-422通信板和FX3U的USB通信板。
5．存储器RAM和EEPROM各有什么特点？答：RAM的工作速度高，价格低，改写方便。
RAM芯片断电后，存储的信息将会丢失。
EEPROM兼有ROM的非易失性和RAM的随机读写的优点，但是写入数据所需的时间比RAM 长得多，写入的次数有限制。
6．FX3U和FX3G系列的用户程序分别用什么存储器保存？答：FX3U系列的用户程序用RAM和锂电池保存，FX3G系列的用户程序用EEPROM保存。
7．使用带锂电池的PLC应注意什么问题？答：PLC面板上的BATT发光二极管亮时，需要更换锂电池。
第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr 作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr 作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
现代电气控制与P L C应用技术-王永华(第二版)课后答案(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性吸力特性与反力特性之间应满足怎样的配合关系答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象为什么答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr 作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么根据结构特征如何区分交、直流接触器答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么带断相保护和不带断相保护的三相式热继电器各用在什么场合答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
1电磁式电气主要由哪几部分组成?各部分的作用是什么?结构为：电磁机构（线圈——通电生磁，铁芯——扩大磁力，衔铁——连接触点，视磁力情况带动触点动作）、触点系统和灭弧装置（此部分继电器没有）2何谓电磁机构的吸引特性与反力特性?吸力特性与反力特性之间应满足怎么样的配合关系3单项交流电磁铁的大段路环断裂或脱落后，在工作中会出现什么现象？为什么？4常用的灭弧方法有哪些？常用的灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、狭沟或狭缝灭弧法、真空灭弧法和六氟化硫灭弧法。
5接触器的作用是什么？根据结构特性如何区分交、直流接触器？接触器是用来接通或分断电动机主电路或其他负载电路的控制电器，用它可实现频繁的远距离控制。
区分交流直流只需看下铭牌AC是交流DC是直流。
一般交流接触器可以用在直流电路上，而直流接触器则不能用在交流电路中6交流接触器在衔铁吸合前得瞬时，为什么会在线圈中产生很大的电流冲击?直流接触器会不会出现这种现象？为什么？交流接触器的线圈是一个电感,是用交流电工作的.吸合前线圈内部没有铁心,电感很小,阻抗也就很小,所以电流大;吸合后铁心进入线圈内部,电感量增大,阻抗增大,所以电流就降下来了.直流接触器工作电流主要取决于其内部电阻,所以不会产生冲击电流.也可以这么解释--交流接触器的线圈是一个电感,内有铁心,在吸合前,由于铁心不闭合,磁阻很大,电感就小,阻抗就小,所以电流大,直流接触器也有同样现象,只是不如交流那么明显.直流接触器线圈通的是直流电.受频率变化的影响小.线圈的直流电阻很大.电流变化不大.7交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么?线圈对交流电流有电感性和电阻性阻碍作用且交流频率越高电感性阻碍作用越大，而线圈对直流电流只有电阻性阻碍作用。
所以交流线圈中通直流由于只有电阻性阻碍，比原来少了一种电感性阻碍，则电流就会比原来大得多，根据热量=电流的平方乘直流电阻，所以可能会烧毁线圈而直流电磁线圈误入交流电流则不会产生很大的热量不会烧毁8热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？热继电器在电路起过载保护作用。
第2章《电气控制线路基础》思考题与练习题、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在小于10KW的条件下可直接启动。
题、单向全压启动控制线路、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。
试设计主电路和控制电路，并要求有必要的保护措施。
、自耦变压器降压启动控制线路、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。
试设计主电路和控制电路，并要求有必要的保护。
L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2L3FA0QA0QA3BB1QA1QA2RBS主电路MA、某三相笼型异步电动机可正反向运转，要求降压启动。
试设计主电路和控制电路，并要求有必要的保护。
、星形-三角形降压启动方法有什么特点并说明其适用场合?答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式来限制启动电流。
星形-三角形降压启动的特点：1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。
2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。
3、星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从而减小了启动电流对电网的影响。
4、启动转矩也相应下降为原来三角形直接启动时的1/3，转矩特性差。
星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。
、软启动器的启动和停车控制方式一般有哪些?与其他的启动方式相比有什么优点?答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。

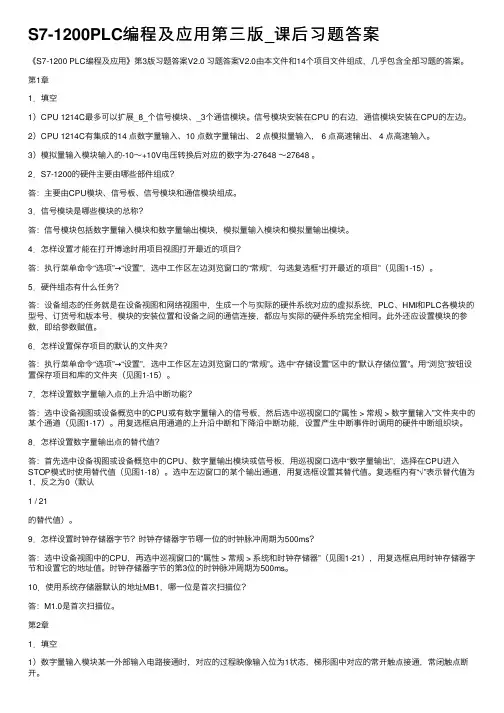

S7-1200PLC编程及应⽤第三版_课后习题答案《S7-1200 PLC编程及应⽤》第3版习题答案V2.0 习题答案V2.0由本⽂件和14个项⽬⽂件组成，⼏乎包含全部习题的答案。
第1章1．填空1）CPU 1214C最多可以扩展_8_个信号模块、_3个通信模块。
信号模块安装在CPU 的右边，通信模块安装在CPU的左边。
2）CPU 1214C有集成的14 点数字量输⼊、10 点数字量输出、 2 点模拟量输⼊， 6 点⾼速输出、 4 点⾼速输⼊。
3）模拟量输⼊模块输⼊的-10～+10V电压转换后对应的数字为-27648 ～27648 。
2．S7-1200的硬件主要由哪些部件组成？答：主要由CPU模块、信号板、信号模块和通信模块组成。
3．信号模块是哪些模块的总称？答：信号模块包括数字量输⼊模块和数字量输出模块，模拟量输⼊模块和模拟量输出模块。
4．怎样设置才能在打开博途时⽤项⽬视图打开最近的项⽬？答：执⾏菜单命令“选项”→“设置”，选中⼯作区左边浏览窗⼝的“常规”，勾选复选框“打开最近的项⽬”（见图1-15）。
5．硬件组态有什么任务？答：设备组态的任务就是在设备视图和⽹络视图中，⽣成⼀个与实际的硬件系统对应的虚拟系统，PLC、HMI和PLC各模块的型号、订货号和版本号，模块的安装位置和设备之间的通信连接，都应与实际的硬件系统完全相同。
此外还应设置模块的参数，即给参数赋值。
6．怎样设置保存项⽬的默认的⽂件夹？答：执⾏菜单命令“选项”→“设置”，选中⼯作区左边浏览窗⼝的“常规”。
选中“存储设置”区中的“默认存储位置”。
⽤“浏览”按钮设置保存项⽬和库的⽂件夹（见图1-15）。
7．怎样设置数字量输⼊点的上升沿中断功能？答：选中设备视图或设备概览中的CPU或有数字量输⼊的信号板，然后选中巡视窗⼝的“属性 > 常规 > 数字量输⼊”⽂件夹中的某个通道（见图1-17）。
⽤复选框启⽤通道的上升沿中断和下降沿中断功能，设置产⽣中断事件时调⽤的硬件中断组织块。
PLC第三版课后答案王永华plc第三版课后答案王永华第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应当满足用户怎样的协调关系？请问：电磁机构并使衔铁吕齐县的力与气隙长度的关系曲线称为吸力特性；电磁机构并使衔铁释放出来（登位）的力与气隙长度的关系曲线称为反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环路脱落或开裂后，在工作中可以发生什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因就是：电磁机构在工作中，衔铁始终受反力fr的促进作用。
由于交流磁通过零时吸力也为零，吕齐县后的衔铁在反力fr促进作用下被打响。
磁通过零后吸力减小，当吸力大于反力时衔铁又被吕齐县。
这样，在交流电每周期内衔铁吸力必须两次过零，如此周而复始，并使衔铁产生猛烈的振动并收到噪声，甚至并使铁芯单薄。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常采用整块钢材或工程纯铁做成，而且它的激磁线圈做成低而厚的矮胖型，且不设立线圈骨架，并使线圈与铁芯轻易碰触，不易散热器。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形三相的电动机必须用带断二者维护的三相式热继电器；y形三相的电动机需用不带断二者维护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
请问：热继电器在电路中起至负载维护的促进作用，它利用的就是双金属片的热膨胀原理，并且它的动作存有一定的延后性；熔断器在电路中起至短路维护的促进作用，它利用的就是熔丝的热ERM原理，它的动作具备瞬时性。
PLC第三版课后答案王永华王永华第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
11、中间继电器与接触器有何异同？答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。
不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置第二章作业参考答案1、三相笼型异步电动机在什么条件下可直接启动？试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能？答：小容量的三相笼型异步电动机可以采用直接启动。
在该电路中，闭合自动开关QA0，按下启动按钮SF2，接触器接触器KM线圈通电，其常开主触点闭合，电动机接通电源开始全压启动，同时接触器KM的辅助常开触点闭合，使接触器KM 线圈有两条通电路径。
这样当松开启动按钮SB2后，接触器KM 线圈仍能通过其辅助触点通电并保持吸合状态。
按停止按钮SB1，接触器KM线圈失电，则其主触点断开。
切断电动机三相电源，电动机M 自动停车，同时接触器KM自锁触点也断开，控制回路解除自锁。
松开停止按钮SB1，控制电路又回到启动前的状态。
其中，起短路保护作用的是熔断器FA；起过载保护作用的是热继电器BB；起失压和欠压保护作用的是接触器 KM。
3、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。
试设计主电路和控制电路，并要求有必要的保护。
答：5、星形-三角形降压启动方法有什么特点并说明其适合场合？答：特点：星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，启动电流特性好、结构简单、价格低，但是启动转矩也相应降为原来三角形直接启动时的1/3，转矩特性差。
适合场合：电动机空载或轻载启动的场合。
7、三相笼型异步电动机有哪几种电气制动方式？各有什么特点和适合场合？答：1）反接制动，特点是制动迅速、效果好，但冲击大，通常仅适用于10kW以下的小容量电动机。
2）能耗制动，特点是能耗制动比反接制动消耗的能量少，其制动电流也比反接制动电流小得多，但能耗制动不及反接制动明显，且需要一个直流电源，控制线路相对比较复杂。
适用于电动机容量较大和启动、制动频繁的场合。
8、三相笼型异步电动机的调速方法有哪几种？答：改变极对数p的变极调速、改变转差率s的降压调速和改变电动机供电电源频率f1的变频调速。
12、某机床主轴一台三相笼型异步电动机拖动，润滑油泵另一台三相笼型异步电动机拖动，均采用直接启动，工艺要求有; 主轴必须在润滑油泵启动后，才能启动；主轴为正向运转，为调试方便，要求能正、反向点动；主轴停止后，才允许润滑油泵停止；；具有必要的电气保护。
按动SF1使QA2得电自锁，则润滑油泵MA2启动，再按动SF2，可使QA1得电自锁，主轴电动机MA1正向启动。
按SF3可使QA1得电，即主轴电动机MA1正向点动；按SF4可使QA3得电，即主轴电动机MA1反向点动。
当润滑油泵要停转时，必须先使主轴电动机先停止，即QA1常开断开，再按动SF6。
14、设计一个控制线路，要求第一台电动机启动10S后，第二台电动机自行启动；运行5S后，第一台电动机停止并同时使第三台电动机自行启动；再运行10S，电动机全部停止。
15、设计一小车运行控制线路，小车异步电动机拖动，其动作程序如下：小车原位开始前进，到终端后自动停止；在终端停留2 min 后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或启动。
第三章作业参考答案5、PLC有什么特点？答：PLC的主要特点有：抗干扰能力强，可靠性高；控制系统结构简单，通用性强；编程方便，易于使用；功能强大，成本低；设计、施工、调试的周期短；维护方便。
6、PLC与继电器控制系统相比有哪些异同？答：PLC的梯形图与传统的电气原理图非常相似，信号的输入/输出形式及控制功能基本上也是相同的；它们的不同之处主要表现在：控制逻辑继电器控制逻辑采用硬接线逻辑，利用继电器机械触点的串联或并联，及时间继电器等组合成控制逻辑，其接线多而复杂、体积大、功耗大、故障率高，灵活性和扩展性很差。
而PLC采用存储器逻辑，其控制逻辑以程序方式存储在内存中，灵活性和扩展性都很好。
工作方式继电器控制线路中各继电器同时都处于受控状态，属于并行工作方式。
而PLC的控制逻辑中，各内部器件都处于周期性循环扫描过程中，各种逻辑、数值输出的结果都是按照在程序中的前后顺序计算得出的，所以属于串行工作方式。
可靠性和可维护性继电器控制逻辑使用了大量的机械触点，连线也多，可靠性和可维护性差。
而PLC采用微电子技术，大量的开关动作无触点的半导体电路来完成，PLC还配有自检和监督功能，可靠性和可维护性好。
控制速度继电器控制逻辑依靠触点的机械动作实现控制，工作频率低，且机械触点还会出现抖动问题。
而PLC是程序指令控制半导体电路来实现控制，属于无触点控制，速度极快，且不会出现抖动。
定时控制继电器控制逻辑利用时间继电器进行时间控制。
时间继电器存在定时精度不高，定时范围窄，且易受环境湿度和温度变化的影响，调整时间困难等问题。
PLC使用半导体集成电路做定时器时基脉冲晶振产生，精度相当高，且定时时间不受环境的影响，定时范围广，调整时间方便。
设计和施工使用继电器控制逻辑完成一项工程，其设计、施工、调试必须依次进行，周期长、而且修改困难。
而用PLC完成一项控制工程，在系统设计完成后，现场施工和控制逻辑的设计可以同时进行，周期短，且调试和修改都很方便。
11、PLC是按什么样的工作方式进行工作的？它的中心工作过程分哪几个阶段？在每个阶段主要完成哪些控制任务？答：PLC是按集中输入、集中输出，周期性循环扫描的方式进行工作的。
它的中心工作过程分输入采样阶段、程序执行阶段、输出刷新阶段。
在输入采样阶段，首先扫描所以输入端子，并将各输入状态存入相对应的输入映像寄存器中，此时输入映像寄存器被刷新，它与外界隔离，其内容保持不变，直到下一个扫描周期的输入采样阶段。
在程序执行阶段，PLC按从左到右、从上到下的步骤顺序执行程序。
在输出刷新阶段中，元件映像寄存器中所有输出继电器的状态一起转存到输出锁存器中，通过一定方式集中输出，最后经过输出端子驱动外部负责，在下一个输出刷新阶段开始之前，输出锁存器的状态不会改变。
12、一般来说，PLC对输入信号有什么要求？答：要求：输入信号的宽度奥大于一个扫描周期，或者说输入信号的频率不能太高，否则很可能造成信号的丢失。
第四章作业参考答案4、PLC中的内部编程资源为什么被称作软继电器？某主要特点是什么？答：软元件是PLC内部的具有一定功能的器件，实际上是电子电路和寄存器及存储器单元等组成。
它们都具有继电器特性，但没有机械性的触点。
为了把这种元器件与传统电气控制电路中的继电器区别开来，把它们称做软继电器。
其主要特点是：软元件是看不见、摸不着的，也存在物理性的触点；每个软元件可提供无限多个常开触点和常闭触点，即它们的触点可以无限次使用；体积小、功耗低、寿命长。
5、S7-200系列PLC中有哪些软元件？答：输入继电器I、输出继电器Q、通用辅助继电器M、特殊继电器SM、变量存储器V、局部变量存储器L、顺序控制继电器S、定时器T、计数器C、模拟输入映像寄存器AI、模拟输出映像寄存器AQ、高速计数器HC、累加器AC。
第五章作业10、试设计一个照明灯的控制程序。
当接在上的声控开关感应到声音信号后，接在上的照明灯可发光30S。
如果在这段时间内声控开关又感应到声音信号，则时间间隔从头开始。
这样可确保最后一次感应到声音信号后，灯光可维持30S的照明。
11、试设计有一个抢答器电路程序。
出题人提出问题，3个答题人按动按钮，仅仅是最早按的人面前的信号的亮。
然后出题人按动复位按钮后，引出下一个问题。
12、用简单设计法设计一个对锅炉鼓风机和引风机控制的梯形图程序。
控制要求：开机前首先启动引风机，10S后自动启动鼓风机；停止时，立即关断鼓风机，经20S后自动关断引风机。

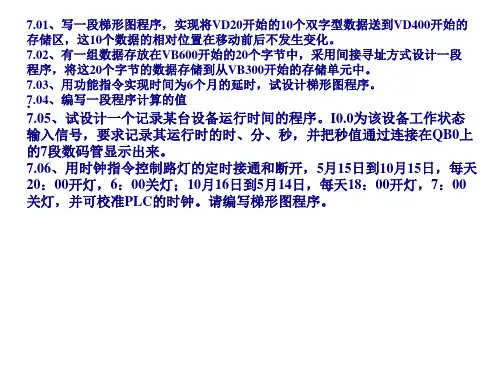

第六章作业参考答案5、用功能图方法完成第5章节应用举例中【例5-2】的编程。
要求画出功能图、梯形图。
设计完成后，试分析两种编程方法在设计顺序控制逻辑程序时不同之处。
梯形图两种编程方法在设计顺序控制逻辑程序时不同之处：运用简单设计法时，主要凭设计者的经验来完成，通过理清控制的逻辑关系，写出逻辑函数，然后用梯形图的形式直接画出控制程序。
其控制程序看起来比较简单，但可读性不高，不适合初学者使用。
而运用功能图的方法来设计顺序控制逻辑程序时，只要分析清楚控制要求，按照一个步骤一个状态，很容易就可以画出功能图，然后再转换成相应的顺序控制梯形图。
