LED屏色差与亮度差产生原因及解决方法 ppt课件

LED显示屏颜色和亮度的调整方法目前，双基色发光二极管（ＬＥＤ）显示屏的生产制造数量比较多，其技术也相对成熟。

各个企业制造的显示屏的结构、原理基本相似，有些专业生产显示多媒体卡，因此，提高显示屏的技术性能、降低成本是各个企业竞争的关键所在。

现在，市场上销售的ＬＥＤ显示屏的价格基本相同，但是，不同的企业生产的显示屏的质量不同，其原因是多方面的，主要有：①ＬＥＤ显示模块的质量、亮度、亮度均匀性、封装等技术；②数据的通讯传送方式，抗干扰能力；③显示扫描电路电流的多点调整，控制每一点的电流。

经过多点调整的显示屏不仅均匀性比较好，而且显示图像的亮度、颜色效果更好，专用显示扫描电路具有比较好的显示效果，但是价格相对较贵。

现在，市场上销售的ＬＥＤ显示屏是很多企业利用相同的设计技术、方法、显示模块生产的，但其性能差别比较大。

颜色配比的不同，产生图像效果差别就很大；模块的扫描频率、工作电流既影响亮度，又涉及到使用寿命等问题。

因此，正确地确定各项技术参数是制造显示屏的关键所在，也可以说是技术经验的体现。

2显示扫描原理各个企业制造的ＬＥＤ显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。

双基色ＬＥＤ显示屏的显示扫描电路如图１所示。

在图１中，ＩＣ１、ＩＣ２是数据锁存器电路７４ＨＣ５９５，分别锁存红色、绿色数据，它们的性能是：①串行输入８位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。

电阻ＲＰＢ１、ＲＰＢ２是限流电阻，根据颜色和模块的亮度来选择他们的数值。

ＭＬ１是双色ＬＥＤ显示模块，共有８行Ｘ８列＝６４个ＬＥＤ，其中，８个引脚是红色信号输入端，８个引脚是绿色信号输入端，８个引脚是行控制输入端，共有２４个引脚。

三极管Ｑ０，Ｑ２，…Ｑ７是行选通、驱动作用。

ＩＣ３是３－８地址译码电路７４ＨＣ１３８，８个选通输出端分别控制相应的行。

图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送８位红、绿颜色数据到电路ＩＣ１、ＩＣ２并将数据锁存，然后再传送锌刂菩藕诺懔烈恍校蹋牛模 酉吕粗馗瓷鲜霾僮鳎 皇切行藕乓浦料乱恍校 来蔚降诎诵形 梗 词且淮瓮暾 纳 韫 獭?br>显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。

故障现象故障原因故障分析处理
一、单元板不亮
1、没有+5v
2、数据线坏 1、电源坏，更换电源
二、更换数据线整屏不亮
1、主控制器没有+5v
2、整屏交流电没有
三、计算机设置不对
1、电源坏，更换电源
2、检查供电电路
四、重新设置。

某个单元红(或绿)常亮
1、连接这个单元的数据线有问题
2、对应的分配板有问题
五、某快单元板故障
1、重新插一下数据线，注意方向
2、换一个数据线
3、更换分配板
4、根换单元板
六、通讯不正常
1、软件是否设置是否正确
2、通讯线是否连通
七、MAX323有问题
1、重新启动计算机，重新开关显示屏。

2、重新进行设置。

3、用数字表进行测量。

八、换掉这片MAX232。

整屏横向隔几行亮，隔几行不亮网线没有插好把网线插好大屏显示正常，计算机黑屏计算机设置不对重新设置前几屏信息正常，后几屏不正常
1、屏的容量有限，发的信息太多
2、存储器件没有擦除 1、重新发送，减去一些不必要的信息
2、重新发送
九、信息队，但字体缺笔划
做的信息大小和屏的大小不一致重新做信息，大小要设置的和屏的大小一致。

LED 显示屏色度校正原理与应用随着逐点校正的技术进步，客户对LED 屏的显示质量要求也越来越高，从仅仅追求亮度与白平衡指标，渐渐提升到了对显示均匀度和色保真度的要求。

利用逐点校正技术大幅提升显示屏的均匀度，当前正处于快速的普及应用进程中，而色度校正的需求也渐渐浮出水面，越来越为业内所关注。

本文将简要介绍LED 显示屏色度校正的原理、应用、实现方法与技巧。

1 色度校正基础概念LED 显示屏的色度测量与计算需使用CIE XYZ 1931标准色度系统。

为了后面引入色度校正的计算公式，首先对色度校正相关的基本概念做一简单梳理：1.1 三刺激值根据格拉斯曼颜色匹配原理，选择三种原色，三原色中任何一种颜色不能由其他两种原色相加混合得到，如RGB 三原色，通过选一特定白光做为标准，定出三原色的相对亮度单位，则其他颜色的光可以看成是由不同数量的三原色光混合而成，所需的三原色各自的数量就是三刺激值。

CIE XYZ 1931色度系统，使用了三个假想的原色，[X],[Y],[Z]替代RGB 三原色，通过匹配等能白光定出三种原色的单位。

在定量表达某种光源的亮度与色度时，色度学方程可表达如下：C[C]=X[X]+Y[Y]+Z[Z] （式1）式中的X,Y,Z 即三刺激值，而混合色的三刺激值为各组成色的三刺激值之和。

注意，三原色中只有[Y] 原色既代表色品又代表亮度，[X],[Z] 只代表色品。

1.2 色坐标CIE XYZ 1931色度系统中的色坐标x, y, z 与三刺激值XYZ 之间的关系式如下：Z Y X Z z ZY X Y y ZY X Xx ++=++=++=（式2） 可以看到，x, y, z 并不独立，x+y+z=1，因此一般只用x,y 两个色坐标即可唯一地表达色品。

有了三刺激值，就可以计算得到色坐标x,y 。

反之，有了色坐标x,y ，和Y ，也可以计算出三刺激值XYZ ，如下式所示：Y y z Z YY Y yx X **===（式3） 三刺激值XYZ 是混色叠加计算的基础，而混色叠加计算正是色度校正的理论基础。

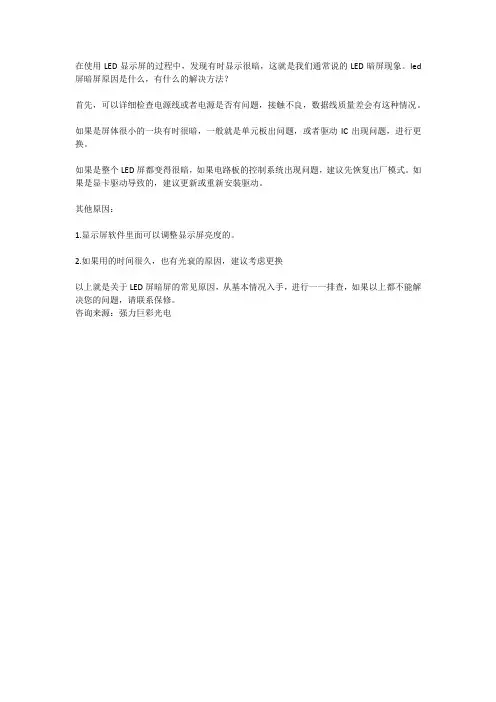

在使用LED显示屏的过程中，发现有时显示很暗，这就是我们通常说的LED暗屏现象。

led 屏暗屏原因是什么，有什么的解决方法？
首先，可以详细检查电源线或者电源是否有问题，接触不良，数据线质量差会有这种情况。

如果是屏体很小的一块有时很暗，一般就是单元板出问题，或者驱动IC出现问题，进行更换。

如果是整个LED屏都变得很暗，如果电路板的控制系统出现问题，建议先恢复出厂模式。

如果是显卡驱动导致的，建议更新或重新安装驱动。

其他原因：
1.显示屏软件里面可以调整显示屏亮度的。

2.如果用的时间很久，也有光衰的原因，建议考虑更换
以上就是关于LED屏暗屏的常见原因，从基本情况入手，进行一一排查，如果以上都不能解决您的问题，请联系保修。

咨询来源：强力巨彩光电。

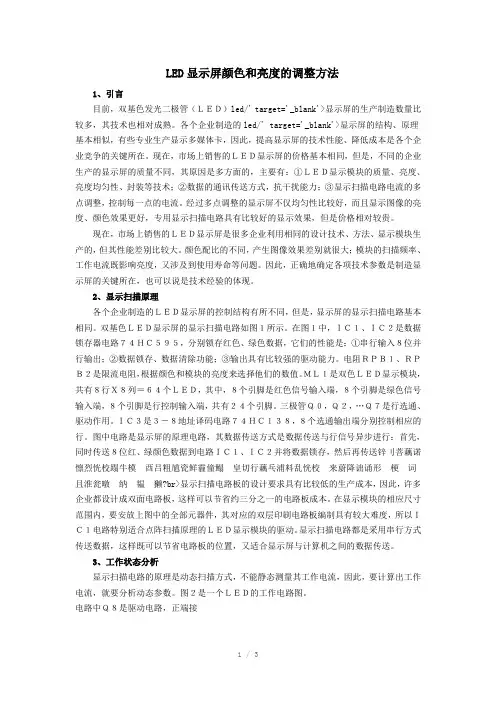

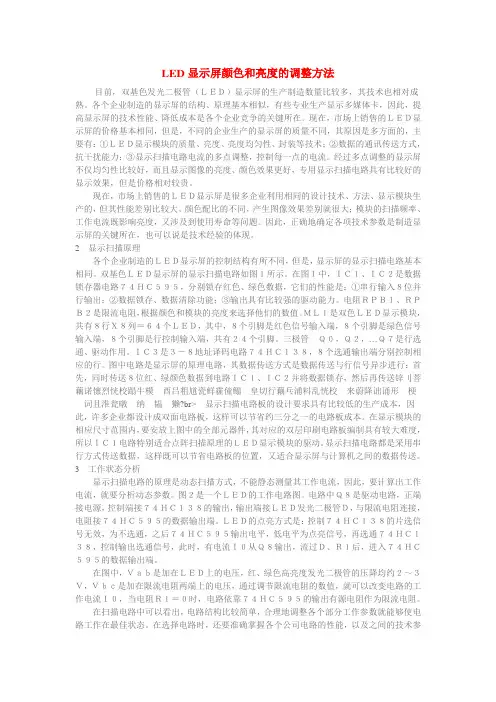

LED显示屏颜色和亮度的调整方法1、引言目前，双基色发光二极管（ＬＥＤ）led/' target='_blank'>显示屏的生产制造数量比较多，其技术也相对成熟。

各个企业制造的led/' target='_blank'>显示屏的结构、原理基本相似，有些专业生产显示多媒体卡，因此，提高显示屏的技术性能、降低成本是各个企业竞争的关键所在。

现在，市场上销售的ＬＥＤ显示屏的价格基本相同，但是，不同的企业生产的显示屏的质量不同，其原因是多方面的，主要有：①ＬＥＤ显示模块的质量、亮度、亮度均匀性、封装等技术；②数据的通讯传送方式，抗干扰能力；③显示扫描电路电流的多点调整，控制每一点的电流。

经过多点调整的显示屏不仅均匀性比较好，而且显示图像的亮度、颜色效果更好，专用显示扫描电路具有比较好的显示效果，但是价格相对较贵。

现在，市场上销售的ＬＥＤ显示屏是很多企业利用相同的设计技术、方法、显示模块生产的，但其性能差别比较大。

颜色配比的不同，产生图像效果差别就很大；模块的扫描频率、工作电流既影响亮度，又涉及到使用寿命等问题。

因此，正确地确定各项技术参数是制造显示屏的关键所在，也可以说是技术经验的体现。

2、显示扫描原理各个企业制造的ＬＥＤ显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。

双基色ＬＥＤ显示屏的显示扫描电路如图１所示。

在图１中，ＩＣ１、ＩＣ２是数据锁存器电路７４ＨＣ５９５，分别锁存红色、绿色数据，它们的性能是：①串行输入８位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。

电阻ＲＰＢ１、ＲＰＢ２是限流电阻，根据颜色和模块的亮度来选择他们的数值。

ＭＬ１是双色ＬＥＤ显示模块，共有８行Ｘ８列＝６４个ＬＥＤ，其中，８个引脚是红色信号输入端，８个引脚是绿色信号输入端，８个引脚是行控制输入端，共有２４个引脚。

三极管Ｑ０，Ｑ２，…Ｑ７是行选通、驱动作用。

LED显示屏色度校正原理与应用一、色度校正的原理：1.色度校正目标：色度校正的主要目的是通过调整显示屏上红(R)、绿(G)、蓝(B)三个颜色通道的亮度，以及改变色温和色彩环境，来改善显示效果，使得显示屏能够准确还原输入信号的颜色。

2.色度测量：首先需要使用专业的色度仪器对显示屏的颜色进行测量，通常采用的色度测量系统包括光谱辐射计、色度计、信号源、计算软件等组成。

3. 色度校正算法：通过色度测量得到的数据，可以使用各种色度校正算法对显示屏进行校正。

常用的校正方法有Gamma校正、矩阵校正和LUT校正等。

二、色度校正的应用：1.视频广告牌和舞台背景：在广告或舞台背景中，要求显示屏的色度一致性很高。

只有在色度校正的基础上，才能确保显示屏的颜色的一致，从而达到更好的广告效果或更佳的视觉效果。

2.室内和室外显示屏：由于室内和室外环境的差异，显示屏所受的光线条件也不同，这就需要根据实际环境进行色度校正。

只有进行了色度校正，才能在各种不同的光照条件下保持显示效果的一致性。

3.科研实验和医学影像：在科研实验和医学影像中，准确的颜色还原对于研究和诊断的准确性至关重要。

通过色度校正，可以根据实际需求来调整显示屏的色度，从而保证图像的准确性和一致性。

4.彩色视频监控系统：在彩色视频监控系统中，为了提高摄像头捕捉到的图像的准确性和可视性，显示屏色度校正是必须的。

只有准确地显示监控图像中的颜色，才能更好地辨认物体和人。

5.化妆品、纺织品等行业：在化妆品和纺织品等行业中，对颜色的准确还原要求非常高。

通过色度校正，可以确保显示屏所显示的颜色与实际物品的颜色一致，从而提供更准确的颜色选择给用户。

总结：LED显示屏色度校正是为了保证显示屏的颜色准确性和一致性，使得显示图像能够更好地还原输入信号的颜色。

通过色度测量得到的数据，使用色度校正算法对显示屏进行校正。

其应用广泛，包括广告牌、舞台背景、室内外显示屏、科研实验、医学影像、视频监控系统以及化妆品、纺织品等行业。

led屏校正原理LED屏幕是目前广泛应用于室内外展示和广告媒介的一种高清晰度显示设备。

在实际使用过程中，由于LED屏幕的差异以及受到环境因素等影响，可能会出现颜色失真、画面模糊等问题。

为了解决这些问题，需要对LED屏幕进行校正。

以下是LED屏幕校正的原理及步骤：一、原理LED屏幕校正的原理是利用校正系统对显示屏进行颜色、亮度、色温、灰度等偏差的检测和修正。

LED校正系统常用的方法有灰度校正、色彩均衡校正和亮度均衡校正。

二、步骤1. 单点亮度校正单点亮度校正是指在某种特定灰度下检测LED屏幕中的每个灯珠的亮度值，并将其与标准值进行比较，计算出每个LED灯珠需要的电流值，以保证显示屏的整体亮度、色彩均衡及灰度效果。

2. 平均亮度校正平均亮度校正是对一个区域的LED灯珠进行亮度的均衡校正，以保证显示屏整体的亮度均衡。

3. 色度校正LED屏幕中的各个灯珠之间会存在着一定的颜色差异，这些差异是由于LED灯珠本身的性质、颜色温度、使用时间等多种原因所造成的。

高质量的校正系统可以帮助用户在不改变灯珠本身质量的情况下，实现全屏色彩的均衡和正确性。

4. 灰度校正LED灯珠在不同电压下的发光强度不同，灰度校正是校准LED屏幕在不同灰度值下的输出亮度，并使其实现灰度扫描的连续性和色阶的处理。

5. 显示校正在完成单点亮度、平均亮度、色度、灰度等多项校正之后，最后需要对完整的显示效果进行检测和修正，以确保输出的图像质量达到最佳效果。

三、总结LED屏幕的校正是一个比较复杂的过程，需要根据不同的灯珠、不同的环境、不同的使用场景进行针对性的校准。

通过LED校正系统的使用，可以有效消除LED屏幕显示不良、像素失真、颜色失真等问题，提高显示效果和广告效益。

LED屏色差与亮度差产生原因及解决方法精品课件(一)随着电子科技的逐步发展，LED屏幕已经成为了现代媒体传播中不可或缺的重要组成部分，其使用广泛涉及电视、广告牌、舞台等多个领域。

但是，在实际使用中，往往会遇到LED屏色差与亮度差的问题，这不仅会影响LED屏幕的观赏效果，而且会影响企业品牌的形象。

因此，寻找产生问题的原因并解决问题变得极其重要。

一、LED屏色差的原因及解决方法1. 源文件问题LED屏幕的图像来源不同，对颜色输出的要求也不同，一些源文件处理不当或色彩空间不匹配的情况下，会导致色差问题。

解决方法是根据应用场合不同，选择对应的文件格式和色彩空间标准，在处理图像或视频时保持一致。

2. 显示控制卡设置问题控制卡的处理能力和设置参数也会引起LED屏色差的问题。

可以通过了解控制卡的设置参数，调整控制卡微调的当前配置和校准参数，使LED屏的色彩输出准确。

3. LED屏技术问题某些LED屏因技术问题，其颜色匹配表不对，会引起色差问题。

可以从LED屏的技术规格入手，选择品牌符合国际标准，同时可以选择专业的LED屏幕厂家，确保产品符合相关采购标准和规格。

二、LED屏亮度差的原因及解决方法1. 显示屏亮度均匀性LED屏幕亮度的差异也会影响显示效果。

这种情况的出现是由于LED屏幕发光单元的辐射能力不同所致。

措施是选择质量有保障的LED屏厂家，精细生产生产出合格产品，减少不必要的损失。

2. 显示监控器亮度控制问题在LED屏显示时，通常会使用监控器来控制其亮度。

如果控制器本身存在问题，就会引起LED屏的亮度变化。

因此，解决方法可以通过升级控制器软件，或更换控制器硬件来进行备选。

3. LED屏光源老化问题LED屏幕的发光单元是其重要组成部分，如果使用时间过长会出现老化问题，导致亮度降低或色度偏差。

解决方法是定期检查维护LED屏幕，预防问题的发生，及时更换发光单元，及时修理机器故障，延长使用寿命。

总之，在保证LED屏质量的同时，也要注重生产过程中的每一个环节，尽可能排除问题产生的可能性，提高生产效率和产品质量，避免出现过多的色差与亮度差问题。

LED是一种半导体发光器件，具有功耗低、寿命长、抗震抗震、体积小等优点，因此在照明、显示、通信、光电子等领域得到了广泛应用。

然而，一些LED在低亮度下出现亮度不均匀的问题，给产品的使用效果和性能带来了负面影响。

下面我们来探讨LED低亮度下亮度不均匀的原因。

一、 LED的发光机制LED是通过半导体材料的电子与空穴复合发光的。

在普通p-n结LED 中，当正向电压施加到晶片两端时，电子从N区向P区迁移，在P区与空穴复合，释放出能级差所对应的光子，产生光辐射。

而在LED照明应用中，特别是在低亮度下，由于电流较小时，晶体内部产生的热量更少，因此温度较低，而低温会使得电子与空穴的准密度下降，这会导致光子的释放量减少，从而导致亮度下降。

二、 LED芯片制造工艺LED芯片的制造工艺包括晶粒生长、切割、成型、电性测试等工序。

在这些工艺中，如果操作不当或者设备精度不高，很容易引起芯片的发光效率不一致。

尤其是在低亮度下，可能会出现亮度不均匀的现象。

三、封装材料和封装工艺LED的封装包括有机封装和无机封装两种形式，不同的封装材料和工艺也会对LED的性能造成影响。

在低亮度下，如果封装光线弥散性能不良或者封装材料的色散性能不稳定，都会导致LED的亮度不均匀。

四、输电系统和控制电路输电系统和控制电路是LED灯具中至关重要的组成部分，它们会直接影响LED的工作稳定性和光照效果。

在低亮度下，如果输电系统存在电流波动或者控制电路设计不合理，都会导致LED的亮度不均匀。

五、环境因素LED在工作过程中会受到环境温度、湿度、电磁场等因素的影响。

如果LED产品在使用环境恶劣的情况下，如温度过高或者湿度过大，可能会导致LED在低亮度下亮度不均匀。

针对以上原因，我们在设计和制造LED产品时应该注意以下几点：1. 优化LED的工作条件，提高LED的发光效率，避免在低亮度下产生亮度不均匀的现象。

2. 加强对LED芯片制造工艺的控制和改进，确保LED的品质和性能稳定。
