轧机轴承图例

带金属轴瓦的滑动轴承：用于叠轧薄板轧机。 带布胶轴瓦的滑动轴承：用于开坯、中厚板及型钢 轧机。 闭式（液体摩擦）轴承：用于四辊轧机。 滚动轴承：用于钢板、钢坯、线材、钢管轧机。
课外作业: 1、轧辊轴承的工作特点是什么？ 2、轧辊轴承的类型、特点及用途是什么？
3.3 非金属衬开式轴承
§3.3.1 带非金属轴瓦的开式滑动轴承 1、应用：除冷轧机、薄板轧机、部分线材轧机和钢 管轧机以外的大部分轧机上。 2、制作：布胶轴瓦是一种用棉织品（棉布或帆布） 先在合成树脂中浸透的棉布用高压压制成，其布 层之间都充满了树脂，是一种多层状的塑料。 3、轴瓦主要是酚醛夹布树脂（胶木轴瓦）和塑料 轴瓦。
①承受很高的单位压力（p）； 轧辊轴承所承受的单位压力要比普通轴承大 2～5倍。这是因为轧机的轧制压力大，而其轴 承受外围尺寸的限制和在较短的辊颈内使用很 大的许用应力所决定的。 ②承受的热许值即Pv值大； Pv值比普通轴承大4～24倍；Pv值是代表能量 消耗的指标，即反映轴承发热情况的数值，由 于轧辊轴承的单位压力高，且辊颈圆周速度也 较大，这就造成了Pv值很大。
胶木衬瓦的缺点是它的耐热性和导热能力 差(导热系数比金属衬瓦约低90倍)，工作时需 要大量的循环水进行强制冷却。另外，它的刚 性差，弹性模数只有500～1100MPa，受力后弹 性变形较大。因此，在轧件尺寸要求严格的轧 机(精轧机座)上，不宜使用这种轴承。 胶木轴瓦冷却与润滑用水的水量，可按下 面经验公式大致确定
液体摩擦轴承有动压、静压和静一动压三种 结构型式。它们的特点是摩擦系数小，工作速 度高，刚性较好，使用这种轴承的轧机能轧出 高精度的轧件。这种轴承广泛用在现代化的冷、 热带钢连轧机支承辊及其它高速轧机上。 液体摩擦轴承的允许速度只受散热条件的 限制，在适当冷却的条件下，当速度提高时， 承载能力不是降低，而是提高。

S K F轴承知识大全 The pony was revised in January 2021SKF 轴承知识大全SKF 轴承简介，SKF 轴承型号的含义，NSK 公司概述，SKF 轴承故障排除 and so on.1：SKF 轴承简介：SKF 的全称是“Svenska Kullager-Fabriken”中文音译名称为“斯凯孚”；2：SKF 轴承型号的含义SKF 公司的滚动轴承，滚动轴承部件及附件的完整代号由基本代号和补充代号组成。

基本代号由轴承类型代号，尺寸系列代号和内径代号构成。

表示轴承的基本类型，结构和尺寸，是轴承代号的基础。

补充代号是轴承结构形状，尺寸，公差，技术要求有改变时在基本代号左右添加的代号。

在基本代号左边添加的代号为前置代号，用以识别轴承部件，在基本代号右边添加的代号为后置代号，用以表示与原设计有区别或与现行生产的标准有差异的设计问题。

1）前置代号GS——推力圆柱滚子，推力滚针轴承座圈。

例：GS81107-推力圆柱滚子轴承 81107 的座圈。

K——推力滚子和保持架的组合件里。

例：K81170。

K-——符合 AFBMA 标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。

例：K-09067——系列为 09000 的圆锥滚子轴承的内锥体。

L——分离型轴承的单一内圈或外圈。

例：LNU207——圆柱滚子轴承 NU207 的内圈。

L30207——圆锥滚子轴承 30207 的外圈。

R——除去单一内圈或外圈的分离型轴承。

例：RNU207——圆柱滚子轴承 NU207 带滚子和保持架组合件的外圈。

R30207——圆锥滚子轴承和保持架组件的内圈。

WS——推力圆柱滚子，推力滚针轴圈。

例：WS81107——推力圆柱滚子轴承 81107 的轴圈。

2.后置代号如果轴承代号中有数个后置代号，则这些后置代号按以下顺序分组排列：（1）内部设计，（2）外部设计，（3）保持架，（4）其他特点。

国内主流轴承公司
• 瓦轴集团ZWZ， 国内轴承行业排名第一位， 世界排名第十二位 。
• 洛轴集团LYC. • 哈轴集团HRB. • 浙江万马轴承、浙江人本轴承
一 SKF公司简介
Nearly 100 years of technology progress and innovations 将近百年的技术发展和创新的历史
自动调心球轴承
• 是所有轴承类型中摩擦最低的。具有很好 的调心能力。外圈滚道为球面，可以承受 内外圈之间的角度误差。
自动调心球轴承 受力分析
• 可以承受轻至中等的径向负荷和极轻的轴 向负荷。
自动调心球轴承安装
自动调心球轴承 前、后缀
前缀
后缀 2Z 2RS1 TN9 M MA C3 K K30 Ｅ
SKF的五个工程技术平台-润滑系统
SKF的五个工程技术平台-机电一体化产品
SKF的五个工程技术平台-服务
SKF平台
传动产品
轴承的作用
• 减少摩擦 • 承载负荷 • 引导运动
轴承的发展
滑动摩擦
加入滚动体
加入硬化的内圈 和外圈、保持架
轴承的组成
一般的滚动轴承是由内圈、外圈、滚 动体和保持架而组成。某些轴承可根据应用 的需要而配上密封或防尘盖。
单列深沟球轴承
• 单列深沟球轴承设计简单，不可分离，适 用于高转速和，
• 并且非常耐用，无需经常维护。
带密封的深沟球
深沟球轴承中最常用的尺寸，还提供一侧或两侧带防尘盖 或接触密封件的密封型轴承。
➢两侧装有防尘盖或密封件的轴承为终身润滑的免维护产品。 ➢此类轴承不能清洗，温度也不能超过摄氏80度。 ➢油脂的充填量为轴承内自由空间的25%至35%。 ➢带防尘盖轴承主要用于内圈旋转的应用。如果外圈旋转，在高速应用 条件下有漏脂的危险。 ➢标准密封件使用带钢骨架的丁腈橡胶（NBR）制造。这类密封件的允 许运行温度为摄氏零下40至零上100度，短时间内可高达摄氏120度。

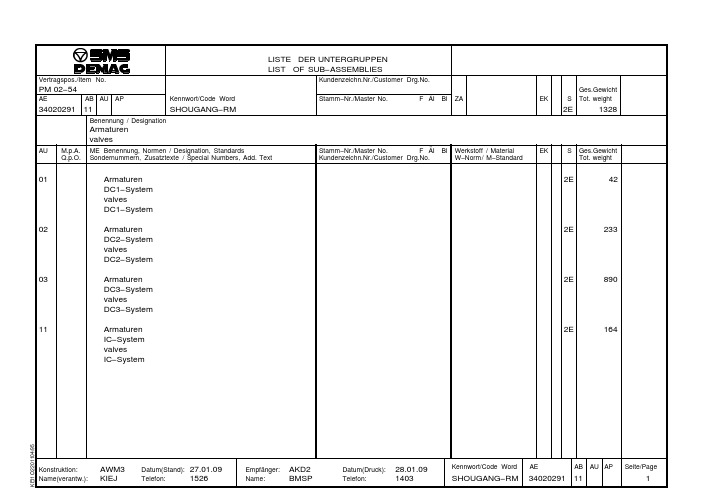

LISTE DER UNTERGRUPPEN LIST OF SUB−ASSEMBLIESPM 02−543402029111SHOUGANG−RM 2E 1328Armaturen valvesAU01Armaturen 2E 42DC1−System valvesDC1−System 02Armaturen 2E 233DC2−System valvesDC2−System 03Armaturen 2E 890DC3−System valvesDC3−System 11Armaturen 2E 164IC−System valvesIC−SystemVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EK SGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.Text Kundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911101SHOUGANG−RM 2E 42,000Armaturen DC1−System valves DC1−SystemAPGew.p.Einh.Wght.p.unit212Absperrventil DN65/PN25GGG40.32E 31,60015,800mit Handrad Geradsitzgehäuse Baulänge 290mmFlansche nach DIN2634/PN25Drosselkegel Innenteile aus Edelstahl Lieferant:ARI Typ:ARI−FABA BR 23.046shut−off valve DN65/PN16w.handwheel straight seat housing overall length 290mm flanges acc.to DIN2634/PN25throttle cone internals of stainless steel Supplier:ARIType:ARI−FABA BR 23.046452Absperrklappe DN65/PN252E 10,4005,200mit Pneumatikantrieb Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Einbau zwischen/an Flansche DIN2634/PN25−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911101SHOUGANG−RM 2E 42,000Armaturen DC1−System valves DC1−SystemAPGew.p.Einh.Wght.p.unit−Baulänge gemäßEN 558,Reihe 20:46mm (DIN 3202Reihe K1)−mit pneumatischem Schwenkantrieb Air Torque DR30,doppelt beaufschlagt −Steuerluftdruck 4,5−8bar −mit 5/2−Wege−Magnetventil,24VDC Fabrikat Airtec,Typ MN06−510−HN AnschlußG1/4"−Klappe stromlos geschlossen −mit 2Stück Drosselschalldämpfer 1/4"−alle vorgenannten Komponenten zu einer Einheit montiert−mit 1Stück Kugelhahn G1/4"−max.Differenzdruck 18bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe: 1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS Air Torque butterfly valve DN65/PN25w.pneumatic drive design:−wafer−type butterfly valve −w.4screw guide eyes−mounting between/on flanges DIN2634/PN25−w.twin centr.mounted,Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911101SHOUGANG−RM 2E 42,000Armaturen DC1−System valves DC1−SystemAPGew.p.Einh.Wght.p.unitsoft sealing valve disk −vulcanized lining −overall length acc.to EN 558,series 20(DIN 3202series K1)−w.pneumatic slewing−motion actuator Air Torque DR30,double pressurized −instrument air pressure 4,5−8bar −w.5/2−way solenoid valve,24VDC make Airtec,type MN06−510−HN connection G1/4"−fly valve de−energized closed −w.2off throttle damper 1/4"−all afore−mentioned components assembled to a unit−w.1off ball valve G1/4"−max.differential pressure 18bar materials:housing:GGG−40valve disk: 1.4462shafts: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS Air TorqueVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unit224Absperrventil DN80/PN16GG 252E 85,60021,400mit Handrad Geradsitzgehäuse Baulänge 310mm Flanschanschlußnach EN 1092−1Typ 11/B1mit ASTRA−Regulierkegel Innenteile aus Edelstahl Lieferant:ARI Typ:ARI−FABA BR 12.046shutoff valve DN80/PN16w.hand wheel straight seat housing overall length 310mm flange connection acc.EN 1092−1Typ 11/B1with ASTRA−regulating cone internals of stainless steel Supplier:ARIType:ARI−FABA BR 12.046Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unit242Absperrventil DN125/PN16GG 252E 102,00051,000mit Handrad Geradsitzgehäuse Baulänge 400mm Flanschanschlußnach EN 1092−1Typ 11/B1mit ASTRA−Regulierkegel Inenteile aus Edelstahl Lieferant:ARI Typ:ARI−FABA BR 12.046shutoff valve DN125/PN16w.man.wheel straight seat housing overall length 400mm flange connection acc.EN 1092−1Typ 11/B1with ASTRA−regulating cone internals of stainless steel Supplier:ARIType:ARI−FABA BR 12.046351Absperrklappe DN150/PN102E 12,00012,000mit Handrad &Getriebe Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Flanschanschlußnach EN 1092−1Typ 11/B1−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unit−Baulänge gemäßEN 558,Reihe 20:56mm (DIN 3202Reihe K1)−mit Untersetzungsgetriebe und Handrad WK232−07−Max.Differenzdruck 10bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe:1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS−WKS butterfly valve DN150/PN10with handwheel and gear unit design:−wafer−type butterfly valve −with centr.mounted valve disk −flange connection acc.EN1092−1Typ11/B1−with vulcanized lining−with worm gear box and handwheel −max.differential pressure 10bar −overall length DIN 3202series K156mm EN 558,Series 20materials:housing:GGG−40valve disk:1.4462shaft: 1.4462collar:NBRVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unitSupplier:Wouter Witzel Type:EVBS−WKS482Absperrklappe DN125/PN102E 20,00010,000mit Pneumatikantrieb Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Flanschanschlußnach EN 1092−1Typ 11/B1−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung−Baulänge gemäßEN 558,Reihe 20:56mm (DIN 3202Reihe K1)−mit pneumatischem Schwenkantrieb Air Torque DR60,doppelt beaufschlagt −Steuerluftdruck 4,5−8bar −mit 5/2−Wege−Magnetventil,24VDC Fabrikat Airtec,Typ MN06−510−HN AnschlußG1/4"−Klappe stromlos geschlossen −mit 2Stück Drosselschalldämpfer 1/4"−mit 1Stück Kugelhahn G1/4"mit 90Grad Winkelstück−alle vorgenannten Komponenten zu einer Einheit montiert −max.Differenzdruck 10bar Werkstoffe:Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unitGehäuse:GGG−40Klappenscheibe: 1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS Air Torque butterfly valve DN125/PN10w.pneumatic drive design:−wafer−type butterfly valve −w.4screw guide eyes −flange connection acc.EN1092−1Typ11/B1−w.twin centr.mounted,soft sealing valve disk −vulcanized lining −overall length acc.to EN 558,series 20(DIN 3202series K1)−w.pneumatic slewing−motion actuator Air Torque DR60,double pressurized −instrument air pressure 4,5−8bar −w.5/2−way solenoid valve,24VDC make Airtec,type MN06−510−HN connection G1/4"−fly valve de−energized closed −w.2off throttle damper 1/4"−w.1off ball valve G1/4"with 90degree angle elbow−all afore−mentioned components assembledVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unitto a unit−max.differential pressure 10barmaterials:housing:GGG−40valve disk: 1.4462shafts: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS Air Torque491Absperrklappe DN150/PN102E 13,00013,000mit Pneumatikantrieb Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Flanschanschlußnach EN 1092−1Typ 11/B1−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung−Baulänge gemäßEN 558,Reihe 20:56mm (DIN 3202Reihe K1)−mit pneumatischem Schwenkantrieb Air Torque DR100,doppelt beaufschlagt −Steuerluftdruck 4,5−8bar −mit 5/2−Wege−Magnetventil,24VDC Fabrikat Airtec,Typ MN06−510−HN AnschlußG1/4"−Klappe stromlos geschlossen Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unit−mit 2Stück Drosselschalldämpfer 1/4"−mit 1Stück Kugelhahn G1/4"mit 90Grad Winkelstück−alle vorgenannten Komponenten zu einer Einheit montiert −max.Differenzdruck 10bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe: 1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS Air Torque butterfly valve DN150/PN10w.pneumatic drive design:−wafer−type butterfly valve −w.4screw guide eyes −flange connection acc.EN1092−1Typ11/B1−w.twin centr.mounted,soft sealing valve disk −vulcanized lining −overall length acc.to EN 558,series 20(DIN 3202series K1)−w.pneumatic slewing−motion actuator Air Torque DR100,double pressurized −instrument air pressure 4,5−8bar −w.5/2−way solenoid valve,24VDCVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911102SHOUGANG−RM 2E 232,600Armaturen DC2−System valves DC2−SystemAPGew.p.Einh.Wght.p.unitmake Airtec,type MN06−510−HN connection G1/4"−fly valve de−energized closed −w.2off throttle damper 1/4"−w.1off ball valve G1/4"with 90degree angle elbow−all afore−mentioned components assembled to a unit−max.differential pressure 10bar materials:housing:GGG−40valve disk: 1.4462shafts: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS Air TorqueVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit224Absperrventil DN80/PN16GG 252E 85,60021,400mit Handrad Geradsitzgehäuse Baulänge 310mm Flanschanschlußnach EN 1092−1Typ 11/B1mit ASTRA−Regulierkegel Innenteile aus Edelstahl Lieferant:ARI Typ:ARI−FABA BR 12.046shutoff valve DN80/PN16w.hand wheel straight seat housing overall length 310mm flange connection acc.EN 1092−1Typ 11/B1with ASTRA−regulating cone internals of stainless steel Supplier:ARIType:ARI−FABA BR 12.046Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit244Absperrventil DN125/PN16GG 252E 204,00051,000mit Handrad Geradsitzgehäuse Baulänge 400mm Flanschanschlußnach EN 1092−1Typ 11/B1mit ASTRA−Regulierkegel Inenteile aus Edelstahl Lieferant:ARI Typ:ARI−FABA BR 12.046shutoff valve DN125/PN16w.man.wheel straight seat housing overall length 400mm flange connection acc.EN 1092−1Typ 11/B1with ASTRA−regulating cone internals of stainless steel Supplier:ARIType:ARI−FABA BR 12.046341Absperrklappe DN125/PN16GGG−402E 8,0008,000mit Rastgriff Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Einbau zwischen/an Flansche DIN2633/PN16−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit−Baulänge gemäßEN 558,Reihe 20:56mm(DIN 3202Reihe K1)−mit Rastgriff−Max.Differenzdruck 16bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe:1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS butterfly valve DN 125/PN16with snap−on handle design:−wafer−type butterfly valve −with centr.mounted valve disk −for flanges acc.to DIN2633/PN16−with vulcanized lining −with snap−on handle −max.differential pressure 16bar −overall length DIN 3202series K156mmmaterials:housing:GGG−40valve disk: 1.4462shaft: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBSVertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit351Absperrklappe DN150/PN162E 12,00012,000mit Handrad &Getriebe Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Einbau zwischen/an Flansche DIN2633/PN16−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung−Baulänge gemäßEN 558,Reihe 20:56mm (DIN 3202Reihe K1)−mit Untersetzungsgetriebe und Handrad WK232−07−Max.Differenzdruck 16bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe:1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS−WKS butterfly valve DN150/PN16with handwheel and gear unit design:−wafer−type butterfly valve −with centr.mounted valve disk −for flanges acc.to DIN2633/PN16−with vulcanized lining Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit−with worm gear box and handwheel −max.differential pressure 16bar −overall length DIN 3202series K156mm EN 558,Series 20materials:housing:GGG−40valve disk:1.4462shaft: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS−WKS371Absperrklappe DN250/PN16GGG−402E 29,00029,000mit Handrad &Getriebe Ausführung:−Zwischenflanschabsperrklappe −mit 8Schraubenführungsösen −Einbau zwischen/an Flansche DIN2633/PN16−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung−Baulänge gemäßEN 558,Reihe 20:68mm (DIN 3202Reihe K1)−mit Untersetzungsgetriebe und Handrad WK232−10−Max.Differenzdruck 16bar Werkstoffe:Gehäuse:GGG−40Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unitKlappenscheibe: 1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS−WKS butterfly valve DN250/PN16with handwheel and gear unit design:−wafer−type butterfly valve −with centr.mounted valve disk −for flanges acc.to DIN2633/PN16−with vulcanized lining−with worm gear box and handwheel −max.differential pressure 16bar −overall length DIN 3202series K168mm EN 558,Series 20materials:housing:GGG−40valve disk: 1.4462shaft: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS−WKS381Absperrklappe DN300/PN16GGG−402E 41,00041,000mit Handrad &Getriebe Ausführung:−Zwischenflanschabsperrklappe Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit−mit 8Schraubenführungsösen −Einbau zwischen/an Flansche DIN2633/PN16−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung−Baulänge gemäßEN 558,Reihe 20:78mm (DIN 3202Reihe K1)−mit Untersetzungsgetriebe und Handrad WK232−10−Max.Differenzdruck 16bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe: 1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS−WKS butterfly valve DN300/PN16with handwheel and gear unit design:−wafer−type butterfly valve −with centr.mounted valve disk −for flanges acc.to DIN2633/PN16−with vulcanized lining−with worm gear box and handwheel −max.differential pressure 16bar −overall length DIN 3202series K178mm EN 558,Series 20Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unitmaterials:housing:GGG−40valve disk: 1.4462shaft: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS−WKS481Absperrklappe DN125/PN162E 10,00010,000mit Pneumatikantrieb Ausführung:−Zwischenflanschabsperrklappe −mit 4Schraubenführungsösen −Einbau zwischen/an Flansche DIN2633/PN16−mit zentrisch gelagerter,weichdichtender Klappenscheibe −einvulkanisierte Auskleidung−Baulänge gemäßEN 558,Reihe 20:56mm (DIN 3202Reihe K1)−mit pneumatischem Schwenkantrieb Air Torque DR100,doppelt beaufschlagt −Steuerluftdruck 4,5−8bar −mit 5/2−Wege−Magnetventil,24VDC Fabrikat Airtec,Typ MN06−510−HN AnschlußG1/4"−Klappe stromlos geschlossen −mit 2Stück Drosselschalldämpfer 1/4"−mit 1Stück Kugelhahn G1/4"mit 90Grad Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unitWinkelstück−alle vorgenannten Komponenten zu einer Einheit montiert −max.Differenzdruck 16bar Werkstoffe:Gehäuse:GGG−40Klappenscheibe: 1.4462Wellen: 1.4462Manschette:NBR Lieferant:Wouter Witzel Typ:EVBS Air Torque butterfly valve DN125/PN16w.pneumatic drive design:−wafer−type butterfly valve −w.4screw guide eyes−mounting between/on flanges DIN2633/PN16−w.twin centr.mounted,soft sealing valve disk −vulcanized lining −overall length acc.to EN 558,series 20(DIN 3202series K1)−w.pneumatic slewing−motion actuator Air Torque DR100,double pressurized −instrument air pressure 4,5−8bar −w.5/2−way solenoid valve,24VDC make Airtec,type MN06−510−HN connection G1/4"Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95STÜCKLISTEBILL OF MATERIALSPM 02−54340202911103SHOUGANG−RM 2E 889,600Armaturen DC3−System valves DC3−SystemAPGew.p.Einh.Wght.p.unit−fly valve de−energized closed −w.2off throttle damper 1/4"−w.1off ball valve G1/4"with 90degree angle elbow−all afore−mentioned components assembled to a unit−max.differential pressure 16bar materials:housing:GGG−40valve disk: 1.4462shafts: 1.4462collar:NBR Supplier:Wouter Witzel Type:EVBS Air Torque851Pneum.Druckregelanlage,GG 252E 250,000250,000(DS−Regelvent.)DN200/PN16DRUCKREGLER TYP ROBOTER Einstellbereich 5−15bar angeb.an Ventil Typ 00200,DS 902DS−REGELVENTIL DN200/PN16beiderseits Flansche DIN 2533Innenteile 1.4021,3−stufiger Parabol−kegel (Kvs 150Lin)mit Membranantrieb UIII−60(45)−Ö,Funktion Luft öffnet,Feder−kraft schließt,Stellzeit 0−100%30sec Typ 251−P3.811DS250Vertragspos./Item No.Kundenzeichn.Nr./Customer Drg.No.AEAB AU APKennwort/Code WordStamm−Nr./Master No.F ÄIBlZAEKSGes.Gewicht Tot.weightBenennung /DesignationM.p.A.ME Benennung,Normen /Designation,StandardsStamm−Nr./Master No.F ÄI BlWerkstoff /Material EKSGes.Gewicht Q.p.O.Sondernummern,Zusatztexte /Special Numbers,Add.TextKundenzeichn.Nr./Customer Drg.No.W−Norm/M−StandardTot.weight4/95。

不用量规测量游隙
如果没有上述测量设备，通过测量内圈到锥轴 1:12 挡肩端面的 推进距离也可比较准确地调节游隙。 推进距离是径向膨胀的 13 到 19 倍 （推进系数 F，参见第 62 页，表）。表面的光洁程度， 内圈弹性膨胀和轴的收缩都会影响 F 值。 推进距离 A：
A
mm
推进距离
F
–
推进系数，参见第 62 页，表
26
9.3 10.8
28
10.3 11.8
30
11.3 12.8
32
12.4 13.8
34
13.4 14.9
36
14.5 16.0
38
15.7 17.2
40
16.8 18.3
44
19.2 20.7
48
21.6 23.3
52
24.2 25.8
56
26.8 28.4
60
29.5 31.1
64
32.2 33.9
孔径 mm
25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 340 3668
35.0 36.8
72
37.9 39.7
76
40.9 42.7
80
32.9 45.8
锁紧力矩 Nm 大于
3.8 5.2 7.2 11.3 12.3 15.3 19.4 23.1 28.0 33.3 38.2 44.3 51.9 58.9 66.5 74.4 84.0 92.9
115
137
164

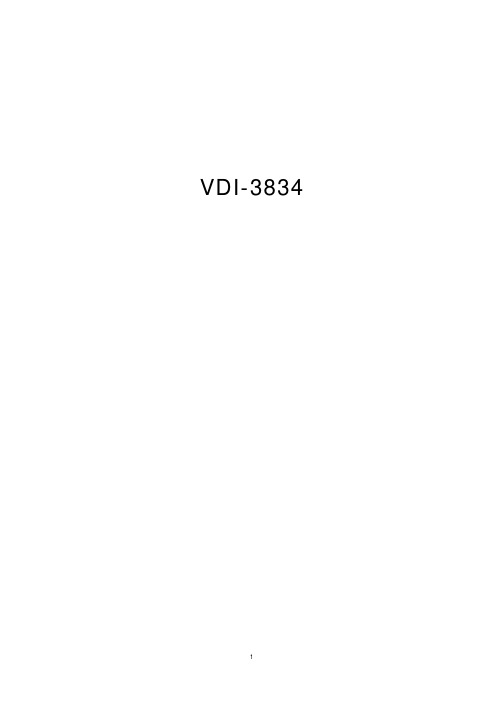

VDI-3834
1
