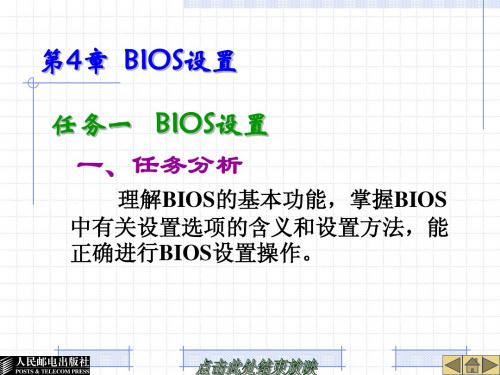

第4章 BIOS设置

第4章 BIOS设置
作 用 PS/2鼠标 磁盘驱动 串口设置 USB设置 并口设置
子项名称 PS/2 Mouse Diskette Dirve Serial Port Setup USB Setup Parallel Port Setup
Video Setup
IDE Drives Setup Audio Setup Network Setup
用户密码状态
设置用户密码 设置管理员密码
Password on boot
启动是否需要输入密码
（4）启动设置。进入BIOS设置后，按 “”或“”方向键选择【Boot】菜 单，按Enter键，打开图4-7所示的界面。
图4-7 Phoenix BIOS【Boot】菜单界面
“ BOOT”菜单主要是用来设置启动顺 序的，启动顺序依次为：移动设备—光驱— 硬盘—网卡。 如果需要更改，可以选中该项后用“+” 或“-”键来上下移动。 完成之后按F10键就可以保存并退出。
（5）退出设置。进入BIOS设置后，按“” 或“”方向键选择“Exit”菜单，按Enter 键，打开图4-8所示的界面。
图4-8 Phoenix BIOS“Exit”菜单界面
“Exit”菜单中各子项的作用如表44所示。
表4-4
子项名称 Exit Saving Changes Exit Discarding Changes Load Setup Defaults Discard Changes Save Changes
（3）设置开机密码。 ① 开机后按F2键进入BIOS，按“”或 “”方向键选择“Security”菜单，按 Enter键。选择“Set Supervisor Password” 项，如图4-14所示，按Enter键。
图4-14 输入并确认密码

计算机组装与维护第3章 BIOS设置

计算机组装与维护第3章 BIOS设置
3、程序服务：BIOS直接与电脑的I/O设备打交道，通过特定的数据
端口发出指令，传送或接收各种外部设备的数据，实现软件程序对硬 件的直接操作。
BIOS对整机性能的影响：BIOS是微机启动和操作的基础，若电脑
系统中没有BIOS，所有的硬件设备都不能正常使用。BIOS的管理功 能决定了电脑系统的性能。
BIOS与CMOS
代中期，对各种软、硬件的适应性好，能保证系统性能的稳定，到 20世纪90年代后，随着绿色节能电脑的出现，AMI没有及时推出新 版本来适应而失去市场。
Phoenix BIOS：是Phoenix公司产品，多用于高档的原装品牌机源自笔记本电脑上，其画面简洁，便于操作。
第3章 BIOS设置
BIOS基础知识
•
CMOS（指互补金属氧化物半导体）是微机主板上
的一块可读写的RAM芯片，用来保存当前系统的硬件配
3、Flash ROM的应用
586以前的BIOS多为可重写EPROM芯片，上面 的标签起着保护BIOS的作用（紫外线照射会使 EPROM内容丢失），不能随便撕下，升级也必 须由专业人士进行。586以后的电脑，ROM BIOS多采用Flash ROM（快闪可擦可编程只读存 储器），可通过主板跳线开关或系统配带的专用 软件，可对Flash ROM实现重写， 升级也十分方 便。
主板在接通电源后，系统首先由(Power On Self Test,上电自检)程序来对内部各个设备 进行检查。在我们按下起动键（电源开关）时，系统的控制权就交由BIOS来完成，由 于此时电压还不稳定，主板控制芯片组会向CPU发出并保持一个RESET(重置)信号， 让CPU初始化，同时等待电源发出的POWER GOOD信号(电源准备好信号)。当电 源开始稳定供电后(当然从不稳定到稳定的过程也只是短暂的瞬间)，芯片组便撤去 RESET信号(如果是手动按下计算机面板上的Reset按钮来重启机器，那么松开该按钮 时芯片组就会撤去RESET信号)，CPU马上就从地址FFFF0H处开始执行指令，这个地 址在系统BIOS的地址范围内，无论是Award BIOS还是AMI BIOS，放在这里的只是一 条跳转指令，跳到系统BIOS中真正的启动代码处。系统BIOS的启动代码首先要做的 事情就是进行POST(Power On Self Test，加电自检)，由于电脑的硬件设备很多（包 括存储器、中断、扩展卡），因此要检测这些设备的工作状态是否正常。这一过程是 逐一进行的，BIOS厂商对每一个设备都给出了一个检测代码（称为POST CODE即开 机自我检测代码），在对某个设置进行检测时，首先将对应的POST CODE写入80H （地址）诊断端口，当该设备检测通过，则接着送另一个设置的POST CODE，对此 设置进行测试。如果某个设备测试没有通过，则此POST CODE会在80H处保留下来 ，检测程序也会中止，并根据已定的报警声进行报警（BIOS厂商对报警声也分别作了 定义，不同的设置出现故障，其报警声也是不同的，我们可以根据报警声的不同，分 辨出故障所在。

第十讲--BIOS设置基本操作PPT课件

第十讲--BIOS设置基本操作PPT课件

❖ Power Management Setup（电源管理设定） 设定CPU、硬盘、显示器等设备的节电功能运行方式。
❖ PNP/PCI Configurations（即插即用/PCI参数设定）
ቤተ መጻሕፍቲ ባይዱ
设定ISA的PnP即插即用介面及PCI介面的参数,此项仅在您
202系1/6/统7 支持PnP/PCI时才有效。
2短声 奇偶校验电路故障
3
系统基本内存检查失败
4
系统时钟出错
5
CPU错误
6
键盘控制器错误
7
系统实模式错误
8
显存读/写错误
9
ROM BIOS检验出错
10 COMS掉电读/写错误
11 缓存错误
12 1长3短 内存错误
13 1长8短 显示测试错误
1短声 系统正常启动
2短声 常规错误
1长1短 RAM或主板出错
2021/6/7
10
BIOS设置的部分功能键
2021/6/7
11
BIOS参数设置
❖标准CMOS设置 ❖高级CMOS设置 ❖BIOS其他功能设置
2021/6/7
12
BIOS参数设置
❖ 进入 BIOS 设置 电脑刚启动，出现如下图画面时。按下Delete(或者Del) 键不放手直到进入BIOS(基本输入/输出系统)设置。
15
BIOS参数设置
❖ Frequency/Voltage Control（频率/电压控制） 设定CPU的倍频,设定是否自动侦测CPU频率等。
❖ Load Fail-Safe Defaults（载入最安全的缺省值） 使用此菜单载入工厂默认值作为稳定的系统使用。
❖ Load Optimized Defaults（载入高性能缺省值） 使用此菜单载入最好的性能但有可能影响稳定的默认值。

设置BIOS

设置BIOS

【案例4-12】 CPU超频
本案例将演示怎样进行CPU超频。CPU超频 主要有3种方法。 （1）提高前端总线频率。这种方法要求主板和 内存的频率也足够高。 （2）提高CPU倍频。CPU主频＝前端总线频率 ×倍频。因为有些CPU锁住了倍频，所以这种方 法不是对所有CPU都有效。但这是最常用，也是 最简单的方法。 （3）提高CPU电压。
【案例4-10】 设置安全选项
① 进入CMOS设置主菜单。 ② 用方向键选中“Advanced BIOS Features”，然后按Enter键，进入图4-7所 示的界面。 ③ 用方向键移动光标到“Security Option” 选项。
④ 用PageUp或PageDown键设定该项的值 为System，这样在开机的过程中就会提示 用户输入开机密码。如果用户认为这样太 麻烦，可以把该项的值设定为Setup，这样 在开机过程中就不会要求输入开机密码。 ⑤ 平共处按F10键保存退出。
6. 设置“Virus Warning”为“Disabled”。 7. 设置“Quick Power On Self Test”为 “Disabled”。 8. 设置“First Boot Device”为“CDROM”。 9. 设置“Security Option”为“Setup”。 10. 按Esc键退回到主菜单，进入 “Advanced Chipset Features”。
16.查看风扇转速是否正常。 17.查看各项电压是否稳定，与额定的电压的差 值不能超过10%。 18.按Esc键退回到主菜单，进入“CPU Ratio/Voltage Control”。 19. 按Esc键退回到主菜单，进入“Set Supervisor Password”。 20. 按Esc键退回到主菜单，选择“Save&Exit Setup”保存退出，也可直接按快捷键F10。

第12章 设置BIOS参数

第12章 设置BIOS参数

8． Memory Timings(内存时序)设置
内存时序设置是在超频过程中对整体性能 影响较为主要的部分，总的来说内存条品 质如果很高，将这些延迟时间设置的越短 越好。对于品质一般的内存条来说，设置 不当会导致系统启动不了或黑屏。
7．设置管理员口令
在图14-1所示的BIOS设置主界面中，将光标移到Set Supervisor Password处，按〈Enter〉键，将进入BIOS管理 员口令设置界面。输入的口令最多可为8个字符。输入口 令后按〈Enter〉键，程序将提示用户确认首次输入的口令， 此时应再次输入口令并按〈Enter〉键。如果两次输入的口 令不一致，则设置无效。这样可避免由于按键失误造成口 令错误。当然也可以按〈Esc〉键忽略该项目而不输入口 令。要清除口令时，也要先输入原来的口令，然后再按 〈Enter〉键来响应新口令输入提示。在提示输入口令时直 接按〈Enter〉键即可消除口令。
12.5.2 CPU Feature设置
12.6 Integrated Peripherals（周边设备 设置）
Integrated Peripherals（周边设备设置）子菜 单是对周边设备进行特性的设定。该子菜 单包含了板卡插槽、USB接口、IDE端口、 音频等设备。在BIOS设置主菜单中选择 “Integrated Peripherals”选项，即可进入周边 设备设置子菜单，其主界面如图12-11所示。
9．保存设置并退出 在图14-1所示的BIOS设置主界面中，将光标移到
Save & Exit Setup处，按〈Enter〉键，将保存被修 改的各项BIOS参数后退出BIOS设置，功能与按 〈F10〉键相同。 10．不保存设置而退出 在图14-1所示的BIOS设置主界面中，将光标移到 Exit Without Saving处，按〈Enter〉键，将不保存 被修改的各项BIOS参数而退出BIOS设置，功能与 按〈Esc〉键相同。

计算机组装与维护_BIOS基本设置PPT课件

计算机组装与维护_BIOS基本设置PPT课件

编辑版pppt
24
（6）PNP/PCI Configurations（PNP/PCI配置）： 用于系统支持PNP/PCI时才有效。 （7）PC Health Status（PC当前状态）：用于显 示PC的当前状态。 （8）Frequency/voltage Control（频率/电压控 制）：用于设置频率和电压。
CMOS RAM的特点是功耗低、可随机读取或写入数据，它由主板 上的一个纽扣电池供电，如下图所示，这个纽扣电池是系统的后备 电池，在系统掉电时继续为CMOS供电，使得CMOS中的信息能够保存 。若这个电池出现了问题，造成CMOS中的信息丢失，系统将无法启 动。
编辑版pppt
4
编辑版pppt
5
9.1.3 BIOS和CMOS的区别
Award BIOS采用嵌入系统设置程序的方式，它允许 用户修改基本的系统配置和硬件参数，开机后，按 “DEL”键进入系统设置程序，可以看到系统设置程 序的界面，界面采用简洁易懂的菜单方式，如下图 所示。
编辑版pppt
23
各菜单功能如下：
（1）Standard CMOS Features（标准CMOS特性）：
化、程序服务和处理硬件中断。
1．自检及初始化
开机自检程序（POST）是BIOS在开机后最先
启动的程序，启动后BIOS将对计算机的全部硬件设
备进行检测，该过程一般包括对CPU、系统主板、
基本内存及扩展内存的测试，系统ROM BIOS测试、
CMOS存储器中系统配置的检验，初始化视频控制
器，测试视频内存，检验视频信号和同步信号，对
用于设定系统日期、时间、硬件等。
