BIOS设置ppt完美版。

BIOS设置ppt完美版。

17.2 BIOS的主要设置
Award BIOS的设置 ，按【Del】键进入设置界面。
17.2.1 Standard CMOS Features
【Standard CMOS Features】设置菜单
设置日期 设置时间 设置硬盘驱动器参数 设置软盘驱动器 设置显卡 系统暂停设置

Onboard Parallet Port/Mode： Onboard Legacy Audio： SB I/O BASE Address 到Game Port：

17.2.5 Power Management Setup
【Power Management Setup】窗口
ACPI Function： Power Management： ● Max Saving：

AGP Aperture Size： AGP 4X Mode： AGP Driving Control： OnChip USB：

17.2.4 Integrated Peripherals
【Integrated Peripherals】设置窗口
OnChip IDE Channel0： OnChip IDE Channel1： IDE Prefetch Mode： Primary Master PIO到Secondary Slave UDMA： Init Display First： Onboard FDD Controller： Onboard Serial Port 1/2：不同而有所不同。
BIOS设置界面
17.1.2 BIOS设置界面的操作方式
按键 [←][→] [↑][↓] [+][Space] [-] [PageUp][PageDown] [F1]或[Alt+H] 功能 在各个菜单中进行切换 在菜单的各项目中移动 更改项目的设置值（递增） 更改项目的设置值（递增） 跳到菜单中的上一页/下一页 显示BIOS设置界面可以使用 的按键与功能

第11章BIOS设置和系统维护PPT课件

第11章BIOS设置和系统维护PPT课件
3．开机阶段计算机正常的反应 计算机启动首先是接通电源，系统在主板BIOS的控制下进行自检和初始
化。如果电源工作正常，应该听到电源风扇转动的声音，机箱上的电源指示 灯长亮；硬盘和键盘上的“Num Lock”等三个指示灯则是亮一下，然后再熄 灭；显示器也要发出轻微的“唰”声(比消磁发出的声音小得多)，这是显示 卡信号送到显示器的标志。
11.1.1 认识BIOS、冷启动和热启动
1．什么是BIOS BIOS的英文全称是“Basic Input-Output System”，即基本输入输出系统。
BIOS是直接与硬件打交道的底层代码，为操作系统提供了控制硬件设备的基 本功能。BIOS包括有系统BIOS（即常说的主板BIOS）、显示卡BIOS和其它 设备（例如IDE控制器、SCSI卡或网卡等）的BIOS。BIOS的主要内容是有 关微机系统最重要的输入输出程序，系统信息设置程序，开机上电自检程序， 系统启动自举程序，以及一些控制输入输出设备的中断服务程序等。
.
5

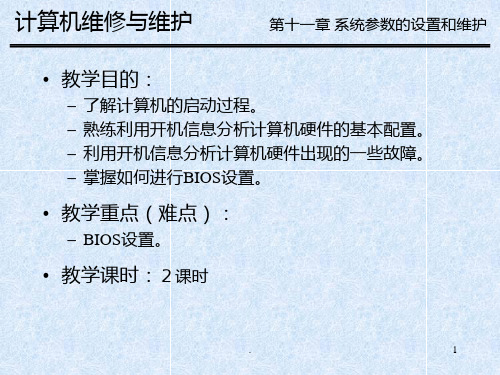

第十一章 系统参数的设置和维护 11.1 基础知识：计算机的启动过程
11.1.2 计算机的启动过程
• 第一步，计算机加电后，主机电源立即产生一个“Power Good”低电位信 号，通过时钟产生(驱动)器输出有效的RESET信号，使CPU进入复位状态， 并强制系统进入ROM-BIOS程序区。系统BIOS区的第一条指令是跳转到硬件 自检程序。为了方便地实现BIOS的功能，BIOS运行时要用到一些RAM，因 此BIOS要做的第一件事就是检测系统内存中的低端RAM。如果检测失败， 那么BIOS将无法调入RAM中，开机后无任何反应，显示器没有显示。 • 第二步，接下来系统BIOS将查找显示卡的BIOS，找到显示卡BIOS之后就 调用它的初始化代码，通过显示卡的BIOS来初始化显示卡，显示卡会在屏幕 上显示出一些初始化信息，介绍生产厂商、图形芯片类型等内容。系统BIOS 接着会查找其它设备的BIOS程序，调用BIOS内部的初始化代码来初始化相 关的设备。 • 第三步，查找完所有其它设备的BIOS之后，系统BIOS将显示出它自己的 启动画面，其中包括有系统BIOS的类型、序列号和版本号等内容。 • 第四步，接着系统BIOS将检测和显示CPU的类型和工作频率，然后开始 测试所有的RAM，并同时在屏幕上显示内存测试的进度，可以在BIOS设置 中自行决定使用简单耗时少，或者是详细但耗时多的测试方式。

BIOS设置_(17)

BIOS设置_(17)
接下来系统BIOS内部支持即插即用的代码将开始检测和配置 系统中安装的即插即用设备，每找到一个设备之后，系统BIOS 为该设备分配中断、DMA通道和I/0端口等资源。有错时也会 显示相应的提示。
江西工业工程职业技术学院 丁强华
2020年1月21日 星期二7时49分
任务1 了解计算机正常启动过程
8
0年1月21日 星期二7时49分
任务2 了解BIOS系统
16
50秒
3.2.4 BIOS芯片的种类 常见的BIOS芯片种类有： 1．PROM PROM可编程ROM。可用专门的ROM设备写入内容，只允许写
一次。 2．EPROM
EPROM可擦除可编程ROM。利用专门的EPROM写入器写入内容。 可以多次改写，更新程序比较方便。因此在早期的PC机中都使用 EPROM作为BIOS程序的存储器。它有一个透明的小窗口(如图3-18） ，平时用黑纸封闭。只有在对其BIOS程序进行改写、修复或升级时， 才揭开黑纸。用紫外线照射窗门内的硅晶片，擦除存储数据，再重新 输入新的程序。
测试RAM，同时在屏幕上显示内存测试的进度。 3.1.6 检测标准设备
然后系统BIOS将开始检测系统中安装的一些标准硬件设备， 包括硬盘、CD-ROM、软驱、串口、并口等设备，另外较新版 本的BIOS在这一过程中还会自动检测和设置内存的定时参数、 硬盘参数和访问模式等。 3.1.7 检测即插即用设备
2．AMI BIOS(美国安迈公司) AMI BIOS(图3-7)是AMI公司生产的BIOS，早期的286、386大多 采用AMI BIOS。后来推出的WinBIOS和HIFLEX等系列产品也赢 得了不错的口碑。但586以后就很少见了。
3．Phoenix BIOS(美国凤凰科技) Phoenix BIOS(图3-8)是Phoenix公司的产品，多用于高档的国外 品牌机和笔记本计算机上，其画面简洁、便于操作(目前Phoenix与 Award已经合并)。

BIOS_基本认识ppt课件

BIOS_基本认识ppt课件
10
CMOS與BIOS的的区别
CMOS是互补金属氧化物半导体的缩写。其本意是指制 造大规模集成电路芯片用的一种技术或用这种技术制造出来 的芯片。在这里通常是指电脑主板上的一块可读写的RAM芯 片。它存储了电脑系统的实时钟信息和硬件配置信息等。系 统在加电引导机器时，要读取CMOS信息，用来初始化机器 各个部件的状态。它靠系统电源和后备电池来供电，系统掉 电后其信息不会丢失。
11ห้องสมุดไป่ตู้
由于CMOS与BIOS都跟电脑系统设置密切相关，所以才 有CMOS设置和BIOS设置的说法。也正因此，初学者常将二 者混淆。CMOS RAM是系统参数存放的地方，而BIOS中系统 设置程序是完成参数设置的手段。因此，准确的说法应是通过 BIOS设置程序对CMOS参数进行设置。而我们平常所说的 CMOS设置和BIOS设置是其简化说法，也就在一定程度上造 成了两个概念的混
现在的BIOS芯片都采用了Flash ROM，都能通过特定 的写入程序实现BIOS的升级，升级BIOS主要有两大目的：
免费获得新功能
升级BIOS最直接的好处就是不用花钱就能获得许多新 功能，比如能支持新频率和新类型的CPU，例如以前的某些 老主板通过升级BIOS支持图拉丁核心Pentium III和Celeron， 现在的某些主板通过升级BIOS能支持最新的Prescott核心 Pentium 4E CPU；突破容量限制，能直接使用大容量硬盘； 获得新的启动方式；开启以前被屏蔽的功能，例如英特尔的 超线程技术，VIA的内存交错技术等；识别其它新硬件等。
3
BIOS芯片是主板上一块长方型或正方型芯片，BIOS主要存 放：
1.自诊断程序：通过读取CMOS RAM中的内容识别硬件配置， 并对其进行自检和初始化；

BIOS设置与维护PPT课件

BIOS设置与维护PPT课件
BIOS与CMOS既相关又不同：BIOS中的 系统设置程序是完成CMOS参数设置的手段； CMOS RAM既是BIOS设定系统参数的存放场 所，又是BIOS设定系统参数的结果。因此完 整的说法应该是“通过BIOS设置程序对 CMOS参数进行设置”。

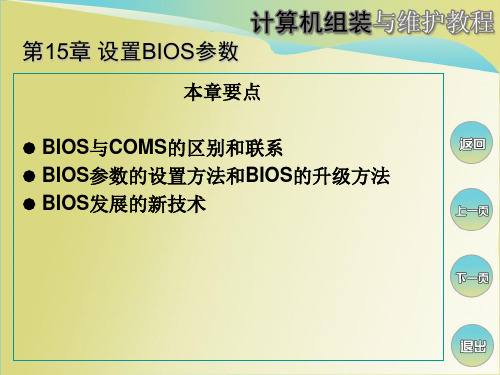

第15章 设置BIOS参数
15.2 什么情况下设置BIOS参数 BIOS设置（或称CMOS设置）是由用户
第15章 设置BIOS参数
15.3.2 Award BIOS设置的基本操作方法 方向键“↑、↓、←、→”：移动到需要操作的项目上。 “Enter”键：执行此选项。 “Esc”键：从子菜单返回到上一级菜单或者跳到退出菜单。 “+”或“PgUp”键”：增加数值或改变选择项。 “-”或“PgDn”键：减少数值或改变选择项。 “F1”键：主题帮助，仅在状态显示菜单和选择设定菜单有效。 “F5”键：从CMOS中恢复前次的CMOS设定值，仅在选择设
11．Set User Password 设置用户密码。用户密码设置是针对系统
启动时所做的密码保护。 12．Save & Exit Setup
储存后退出设置程序。保存对BIOS的修 改，然后退出。 13．Exit Without Saving
退出设置程序但不保存设置。放弃对 CMOS的修改，然后退出。
第15章 设置BIOS参数
15.1.1 BIOS的功能 BIOS的基本功能大致可以分为以下三个方面。
1．自检及初始化 （1）加电自检
开机后BIOS最先被启动，然后它会对计算机的 硬件设备进行完全彻底的检验和测试，即POST自检 (Power On Self Test，上电自检)。如果发现问题， 则分三种情况处理：严重故障就停机，不给出任何提 示或信号；非严重故障就给出屏幕提示或声音报警信 号，等待用户处理；如果未发现问题，则将硬件设置 为备用状态，然后启动操作系统，把对计算机的控制 权交给用户。

《主板BIOS设置详解》课件

《主板BIOS设置详解》课件
在BIOS设置界面中，选择“恢复默认设 置”或类似的选项，将BIOS设置恢复到 出厂默认值。
PART 06
常见问题与解决方案
BIOS设置后无法保存的问题
总结词
BIOS设置无法保存可能是由于硬件故障、电池供电不足或设置错误等 原因导致。
硬件故障
BIOS芯片或其相关电路可能存在故障，需要检查主板硬件是否正常工 作。
注意事项
确保密码足够复杂，包含大小写 字母、数字和特殊字符，以提高 安全性。
用户密码设置
总结词
为BIOS设置用户密码，以限制其他用户对系统设置的访问权限。
详细描述
在BIOS设置界面中，找到“USER PASSWORD”或类似的选项， 输入并确认密码即可设置用户密码。
注意事项
用户密码通常用于限制对BIOS设置的访问，而非保护系统硬件配 置的安全性。
启动盘无法识别
可能是启动盘本身存在问题，或者是启动顺序设置不正确。需要检查启动盘是否正常， 并重新设置启动顺序。
安全模式无法进入
安全模式是用于系统修复和故障排除的一种模式，如果无法进入，可能是由于系统文件 损坏或启动配置文件不正确。需要尝试修复操作系统或重新配置启动配置文件。
2023 WORK SUMMARY
启动项设置
启动管理
启动项设置允许用户选择从哪个设备启动计算机，例如硬盘、光驱、USB等。通过这一设置，用户可 以优化启动过程，提高系统性能。
节能与超频设置
性能优化
BIOS中的节能与超频设置允许用户根 据硬件性能和需求调整系统参数。通 过合理的设置，用户可以提高计算机 性能或延长电池续航时间。
硬件健康监控设置
电池供电不足
BIOS设置需要电池供电以保存数据，如果电池老化或供电不足，可能 导致设置无法保存。

《BIOS介绍》课件


BIOS和操作系统的关系
操作系统与硬件的桥梁
BIOS为操作系统提供硬件支 持，起到了连接操作系统和 硬件设备的重要作用。
操作系统的启动和运行
BIOS启动操作系统并负责将 其装载到内存中，同时为操 作系统提供一系列基本服务。
兼容性问题
不同的操作系统会对BIOS的 要求不同，因此BIOS设计时 需要兼容不同的操作系统。
BIOS升级的步骤和注意事项
步骤
1. 下载升级程序和BIOS镜像文件 2. 运行升级程序，选择升级选项 3. 等待升级程序完成
注意事项
• 查看主板型号和BIOS版本信息 • 备份原有BIOS • 在升级过程中不要断电
总结
BIOS是计算机硬件的基石，为操作系统提供了必要的支持和服务，起到了连接操作系统和硬件设备的重要作 用。了解BIOS的基本原理和常见问题的处理方法，会为电脑的维护和管理提供很大的帮助。
3
配置参数
BIOS允许用户手动设置电脑的参数，包括时间、日期、启动序列等设置。
BIOS的历史背景
计算机早期
服务器时代
BIOS最早出现在上世纪80年代， 作为计算机设备的基本固件之一。
BIOS成为了计算机硬件初始化和 控制的主要解决方案，应用于企 业级服务器设备中。
现代计算机
BIOS在现代计算机中得到了广泛 的应用，成为电脑硬件的重要组 成部分。
4
提供基本服务
BIOS向操作系统提供一些必要的服务，如硬盘读写、实时时钟以及键盘和鼠标的输入输出 等。
常见的BIOS错误及解决方法
1 CMOS电池失效
可以更换电池或复位BIOS 的设置来解决。
2 硬盘读写错误
可以使用工具修复磁盘或 更换损坏的硬盘。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
什么是CMOS
CMOS ，互补金属氧化物半导体
它是主板上的小容量RAM芯片，用于存放一些系统参数。 CMOS由 主板上的后备电池供电，CMOS的功耗非常小，即使长时间不开 机，存放的信息也不会丢失。
3
重点：BIOS和CMOS区别
BIOS ROM芯片中的CMOS参数设置程序是完成 CMOS参数设置的手段，而CMOS RAM是存 放已设置好的系统参数数据的场所。
硬件部分
硬
件
和
软
件
之
间
的
接
5
口
BIOS的基本设置
BIOS设置程序最常见的有AMI BIOS和Award BIOS两种,尽管功 能和设置方法有些差异，但主要的设置选项基本是相同的。—般 包括以下基本功能：
基本参数设置：包括系统时钟、显示器类型等。 硬盘检测、键盘设置：包括检测硬盘、键盘参数等。 存储器设置：包括存储器容量、读写时序、奇偶校验等。 磁盘驱动器的设置：包括自动检测IDE接口、启动顺序、软盘/硬
15
计算机启动和BIOS的关系
16
计算机启动和BIOS的关系
第九步：BIOS更新ESCD
ESCD是系统BIOS与操作系统交换硬件信息的手 段，一般存放在CMOS芯片中。这些信息只在 硬件配置发生改变后才会更新。
但是某些主板存放ESCD的格式与操作系统（通 常是windows）不一样，所以BIOS和操作系统 会在开机和存储的过程中不断更改数据，所以 计算机每次开机都会显示相关信息。
8
计算机启动和BIOS的关系
第二步：系统BIOS进行POST。
POST的主要是检测系统中的关键设备（显卡、 内存）等能否正常工作。POST是最早进行的 检测过程，此时的显卡还没有初始化，如果 POST的过程中发现致命错误，就会立刻发声 报警！
9
计算机启动和BIOS的关系
第三步：BIOS寻找显卡的BIOS。
准确的说法应该是：“通过BIOS设置程序来对 参数进行设置，并将结果保存到CMOS当中”。 由 于 厂 家 将 CMOS 参 数 设 置 的 程 序 做 到 了 BIOS芯片中，故人们常常把CMOS设置又称 为BIOS设置。
4
BIOS的作用
BIOS对于一台整机的意义 应用软件
系统（OS）
驱动程序 BIOS系统
设备，每找到一个新设备都会显示设备名称和 型号等信息，同时为该设备分配中断、DMA通 道和I/O端口等资源。
14
计算机启动和BIOS的关系
第八步：检测完所有硬件，显示系统中安装的硬 件设备及其使用的资源和参数。
在检测完所有的硬件设备之后，BIOS会重新刷 屏并在屏幕显示一个表格，列明系统中已经安 装的硬件设备，和它们使用的资源和工作参数。
盘的型号参数等。 Cache设置：包括内/外Cache、BIOS显示日期和Cache设置等。 ROM SHADOW设置：包括ROM BIOS SHADOW、VIDEO
SHADOW、各种适配卡SHADOW。 安全设置：包括开机口令、Setup口令等。
6
基本设置
总线周期参数和设置：包括总线时钟、周期等待状态、 内存读写定时、Cache读写等待、DRAM刷新周期、 刷新方式等。
系统BIOS在指定的内存地址中（通常是C0000H） 找到显卡BIOS，并初始化代码，初始化之后 在屏幕上显示显卡的信息。这个过程相当的快， 几乎一闪而过，我们平时能够看得到，一般是 厂商使用了显示延时功能，让画面停留一小段 时间。
10
计算机启动和BIOS的关系
第四步：系统BIOS查找其他设备的BIOS并显示 启动画面。
电源管理设置：关于系统的绿色环保节能设置，包括 进入节能状态的等待延时时 间、唤醒功能、IDE设置 断电方式、显示器断电方式等。
PCI局部总线参数设置：关于即插即用的功能设置、 PCI插槽IRQ中断请求号、PCI与IDE接口的IRQ中断请 求号等。
板上集成接口设置：包括板上的FDC软驱接口、IDE允 许/禁止状态、串口和并口、I/O地址、IRQ及DMA设置、 USB接口等。
其他参数设置：包括快速上电自检、A20地址线选择、 上电自检故障提示、系统引导速度等。
7
计算机启动和BIOS的关系
计算机启动和BIOS的关系
第一步：主电源开始供电，但由于开始电压不稳 定，主板上的控制芯片向CPU保持一个 RESET的信号（必要时让CPU内部自动恢复 到初始状态）。当芯片组检测到电压稳定后， 就立刻撤去RESET信号，CPU马上开始执行 指令。
BIOS的基本设置
BIOS是连接计算机系统硬件和软件的桥梁。 正确的设置对计算机性能有很大的提升， 但错误的设置则会使计算机无法正常使用。
1
什么是BIOS
BIOS（Basic Input Output System）基本输入/输出系统。 它是主板上的一块可插拔的ROM芯片，目前使用的是 一种EEPROM，称为Flash ROM（快闪内存）。 BIOS ROM芯片中存放有加电自检、系统引导程序、 直接控制硬件的输入/输出程序和CMOS参数程序。
12
计算机启动和BIOS的关系
第六步：BIOS开始检测系统中安装的标准硬件。 系统BIOS在内存测试通过后会检测硬盘、光驱
等标准设备。另外系统BIOS还会检测和设置 内存的定时参数、硬盘的参数和传输模式。
13
计算机启动和BIOS的关系
第七步：检测并配置即插即用设备。 检测完标准设备，系统BIOS开始检测即插即用
系统BIOS寻找完显卡BIOS之后就会继续寻找其 他设备的BIOS，并用它们内部的BIOS代码来 初始化。之后，系统BIOS会显示启动画面， 并显示BIOS的信息。
11
计算机启动和BIOS的关系
第五步：系统BIOS检测并显示CPU信息。 系统BIOS会检测和显示CPU的类型和工作频率，
然后开始测试所有的RAM，并同时在屏幕上显 示内存测试的进度。由于现在系统的速度非常 快，这些测试的信息也只会停留很小一段时间。
17
计算机启动和BIOS的关系
18
计算机启动和BIOS的关系
第十步：BIOS将进行最后一项工作，从指定位 置启动系统。
根据用户的设定，BIOS将选择从指定的位置读 取并执行主引导记录。如果系统中有多个操作 系统，主引导记录就会被替换成多系统引导代 码，让用户选择一个操作系统再进行启动。
