移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。
(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米，深0。
5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。

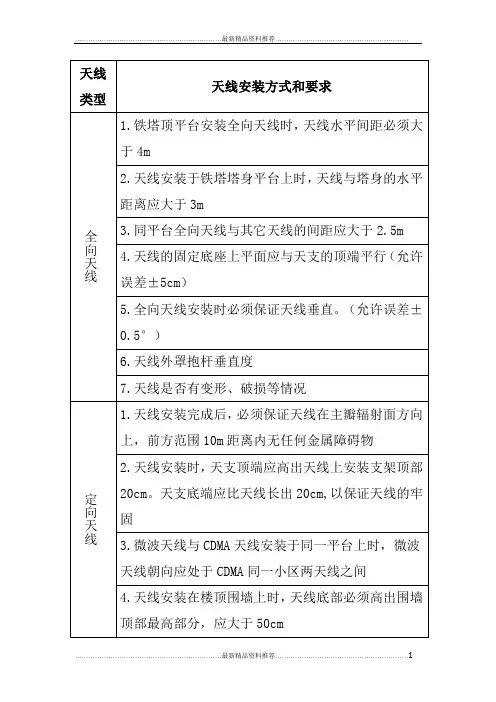

![天馈线安装规范标准[详]](https://uimg.taocdn.com/c2e11e7d59eef8c75fbfb3e6.webp)
天馈线安装步骤一：准备工作：1、天线、馈线到货后，首先进行开箱检查，检查天线、馈线的型号、配件、出厂合格证及是否有损伤等情况。
2、馈线单盘测试：用驻波比测试仪测试馈线的驻波比（7/8”馈线最大电压驻波比为1.15；驻波比测试仪使用前必须进行校准）；用万用表测试馈线的通断；兆欧表对内外导体的绝缘电阻进行测试（最小绝缘电阻为3000MΩ/KM）。
3、材料、工具准备：工具：安全带、滑轮、绳子、活动扳手（至少2把）、13/16扳手、17/19扳手、老虎钳、钢锯、钢锯条、罗盘、水平尺、馈线头制作专业工具、美工刀、扁锉、剪刀。
材料：馈线接头、黑色扎带、铁丝、防水胶带、防水胶泥、馈线卡。
3、用水平尺分别测量天线抱杆东西方向和南北方向的垂直度并进行记录（垂直度会对天线的方位角和俯仰角产生影响）。
二：开始安装：1、人员安排：天馈线安装可分为塔上人员和地面人员2组。
塔上人员可配3--5人：其中铁塔第一层平台安装天线及制作馈线接头2--3人；塔中固定馈线及制作馈线接地1--2人。
地面人员4人左右。
到场后塔上人员携带工具及部分材料上塔，完成前期工作，塔中人员及时安装馈线卡（先在第一层平台下4--5处横栏处安装，馈线吊装至合适位置后及时固定）。
地面人员进行天线组装及馈线裁剪。
2、地面组装天线：根据天线的组装说明书地面人员对天线进行组装，并提前在地面把跳线与天线相连，接头处需密闭且做好防水处理，防水处理顺序为：防水胶带--防水胶泥--防水胶带（防水胶泥外需将胶带紧密缠绕4--6层，以免室外温度过高导致胶泥融化，从胶带缝隙间流出）。
3、吊装天线：提前将滑轮固定于铁塔第一层平台上方1.5米处，用绳子将天线吊至抱杆处，按照安装说明书进行初固定（吊装过程不能过快、过猛）。
4、天线调整：（1）、抱杆顶部应高出天线顶部50cm，且天线处于避雷针的45°角保护范围内；（2）、对天线的方位角与俯仰角进行初调，如果线路为直线，天线应与线路平行，如线路为曲线，天线应对准线路的最大弯曲处（联调联试期间对天线进行反复精调）。
基站安装要求关于基站安装流程及分工界面的说明1、机房内照明设施由装修时统一购臵安装；2、基站有现场查勘草图的情况下，设备的摆放严格按照查勘图纸进行；实行督导负责制，安装督导负责设备开箱、室内设备安装督导、天馈安装检查、传输走线检查等工作；3、电源安装：房屋装修完毕后首先进行电源安装，包括室内走线架、基站室内地排、主地线、交直流配电箱、电池组、照明电搭线、电源及电池调测、调测报告等；4、室内设备安装：电源安装完毕后进行室内设备安装，包括室内设备及相关走线、多功能机柜、接线板、室内JUMPER、机柜接地、机柜负载线等；5、室外设备安装：室内设备安装完毕后进行天馈安装，包括室外桥架、馈窗、室内JUMPER绑扎、馈线与室内JUMPER接头、室内外标签等；6、空调安装7、传输设备安装：传输设备安装严格按照规范执行，微波线、光纤及尾纤走线应尽量绑扎在走线架上馈线内侧，对于重要的传输设备电源应接有二次下电；8、在基站调测开通前，安装督导应系统检查整个基站的安装情况，对不符合安装规范的地方应书面通知工程建设中心和相关施工队进行整改，检查或整改合格后方可进行基站调测开通；9、为保证网络的稳定，开通基站原则上是一个星期两次，对于紧急情况应保证基站的及时开通；10、BSC工程师应在基站开通后对基站观察1天以上的时间，确定基站运行正常，然后书面通知工程建设中心基站已开通并运行正常（包括站名、站号、CGI、DIP值、相临小区、掉话率、到相临小区的切换成功率、话务量、必要时提供路测报告）；11、基站开通后工程建设中心向网络部提供基站资料并通知基站进入试运行，试运行期间对维护部门提出的基站故障应及时处理（4小时内）；注意事项：1、多功能机柜安装在室内设备侧，电源接线板、传输设备应放臵在多功能机柜内；2、基站内走线应避免交叉现象；3、基站安装原则上是先室内后室外，对于紧急情况如室外设备先安装，应预留馈线和馈线接头，室内安装时补做馈线和JUMPER的连接；4、各施工单位在施工完成后应立即清理工程杂物，如在下一施工队入场时发现有工程杂物，应通知工程建设中心相关人员并由建设中心安排整改。
天馈系统安装规范：1﴿、天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。
抱杆的高度应比天线长10cm以上。
抱杆垂直度、方位角符合设计要求。
2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。
一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。
A、在天线的直线距离400M内无障碍物。
B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。
C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。
D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。
E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。
F、同一扇区两天线间隔>4米，邻扇区天线间隔>1米。
G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。
3.GPS天线安装标准GPS天线安装应牢固，应用螺栓固定。
所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。
GPS天线应与地平面垂直，夹角应为90°±2°GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。
GPS天线在所属区域不是最高点。
GPS天线不能安装在铁塔顶端。
GPS应安装在具有接地装置的锥体雷电保护区内。
如果GPS安装在钢架上，钢架的接地应使用焊接方式。
GPS天线在水平或垂直方向应距基站发射天线3米远GPS天线应与铁塔朝南的一角距离至少1m；GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。
机房设备安装要求机房设备安装是指在机房内将各类设备进行安装、调试和布线等工作，以保证机房设备正常运行。
机房设备安装要求的主要目的是保证设备的安全性、可靠性和高效性。
下面将从设备安装位置、设备布线、设备安装要求等几个方面来详细阐述机房设备安装的要求。
设备安装位置是机房设备安装的首要考虑因素之一、首先，设备安装位置应在机房内设置，远离潮湿、高温、尘土等环境。
机房内的设备安装位置应考虑良好的通风条件和空间，以确保设备散热良好。
其次，设备安装位置的选定应避免与其他设备或线缆相互干扰，以确保设备的正常运行。
此外，设备安装位置的选定还需要考虑设备的易维修性，即方便工作人员进行设备的检修和维护。
设备布线是机房设备安装的重要环节之一、设备布线应按照规范进行，以确保设备的稳定性和可靠性。
首先，设备布线应遵循线缆的最短路径原则，减少信号传输过程中的损耗和干扰。
其次，设备布线应避免与其他线缆和设备发生干扰，可以采取屏蔽措施或选择适当的线缆材料进行布线。
此外，设备布线应遵循规范的接地要求，确保设备的接地可靠。
设备安装要求包括设备安装方式和安装标准。
设备安装方式包括固定安装和移动安装两种。
固定安装适用于长期使用的设备，如服务器、交换机等；移动安装适用于临时使用的设备，如测试设备、维修设备等。
对于固定安装设备，需要采取牢固的安装方式，如使用螺丝固定设备到机架或机柜上。
对于移动安装设备，需要使用方便的安装方式，如使用轮子或手提把手等。
安装标准包括设备安装位置、设备接线、设备固定等方面的规定。
设备安装位置应符合机房布局，设备接线应符合通信标准，设备固定应牢固可靠。
在机房设备安装过程中，还需要注意以下几点。
首先，设备安装前需要进行必要的准备工作，如确定设备型号、查看设备安装手册等。
其次，设备安装需要由专业人员进行，确保安装过程正确、安全。
再次，设备安装后需要进行设备调试和测试，以确保设备正常运行。
最后，设备安装完成后需要进行设备记录和标识，方便后续维护和管理。
天馈线安装步骤范文天馈线是用于传输微弱的电信号和高频信号的一种特殊电缆，广泛应用于通信、广播、电视、雷达等领域。
天馈线的安装过程相对复杂，包括选材、设计、施工、调试等多个环节。
下面是天馈线安装的详细步骤：1.选材：选择适合于特定应用环境和技术要求的天馈线型号和规格。
根据需要传输的信号频率、传输距离和工作环境等因素，选择相应的天馈线，并确保其质量和可靠性。
2.设计：进行天馈线系统设计，包括线路走向规划、连接方式确定、设备选型等。
根据实际情况确定天馈线的敷设路径，避免干扰源和尽可能减少损耗。
3.施工准备：清理安装区域，确保无障碍物和杂物，防止影响天馈线的正常敷设。
同时准备好天馈线的相关工具和材料，如天馈线卡子、隔离器、接头、固定器等。
4.敷设：首先在地面或墙壁上确定好天馈线的敷设路径，用直尺或标线量具测量好敷设的轨迹并标记。
然后使用工具（如电钻、锤子）进行墙体打孔，将接头和固定器安装在预定位置。
5.连接：在天馈线需要连接处，使用合适的工具和技术进行连接。
首先确保连接的两端干净无尘，然后根据天馈线的型号和连接方式进行连接，如压接、螺纹连接等。
6.固定：使用天馈线卡子和固定器将天馈线固定在墙壁或支架上，确保线路稳固和整齐。
7.绝缘：在天馈线连接处使用隔离器进行绝缘处理，防止信号干扰和信号损耗。
8.调试：安装完成后，进行天馈线的调试和测试工作。
使用测试仪器对天馈线的传输性能、损耗情况进行检测，并根据测试结果对天馈线进行调整和优化。
9.完善：施工结束后，对天馈线进行整体检查和维护工作。
处理好线路的整齐、遮挡、防水等问题，以确保天馈线的可靠性和安全性。
总结：天馈线的安装过程需要经过材料选购、设计规划、施工敷设、连接固定、调试测试等多个步骤。
每个步骤都需要严格操作和专业知识，以确保天馈线系统的正常运行和传输质量。
在安装过程中，还需注意线路的整齐、遮挡、防水等问题，确保安装质量和线路的稳定性和可靠性。
天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。
2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。
2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。
馈线的允许余量为不超过5％。
2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。
切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。
天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。
2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。
捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。
3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。
1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。
天线应符合水平和垂直度隔离度要求。
2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。
天馈线安装步骤天馈线系统是无线基站的重要组成部分，其安装工作完成得好差，将直接影响基站的覆盖。
另外，天馈线安装是危险性很高的登高作业，稍有不慎就会发生人身或设备事故。
因此，要对天馈线系统的安装予以特别关注；a）严格按说明书组装天线，按设计位置固定天线，并注意将润滑剂涂在螺杆上，以利于将来调整天线；b）二人配合，一人塔上、一人塔下测试天线方位角，并由质量员复测天线方位角和俯角；c）严格按说明书要求制作馈线头。
采用专用工具切割馈线，切割后断面平整、无铜屑。
白色绝缘物向内压整齐，馈线头部件齐全，用扳手适度旋紧。
注意润滑剂要涂在橡皮垫圈上。
室外馈线头还要做注胶防水处理；d）按设计路由布放、固定馈线。
馈线在塔身部位、天桥上、楼顶爬梯上要顺直整齐，弯曲处孤度一致，弯曲半径不小于馈线外径的15倍。
特别注意拉线塔塔脚部位、单管塔出塔部位、翻越女儿墙的部位、室内走线架交叉部位等处馈线拐弯的处理以及必要的保护；e）软跳线连接天线时应注意适度旋紧，防止撑坏天线阴头。
做好防水处理，天线后软跳线应留10—15CM平直，然后自然向下拐弯；f）软跳线与馈线连接处应保持平直（大约40CM），并按规范做好防水处理；g）按照设计指定的位置穿馈线进机房。
馈线进机房前做适当的防水处理。
馈线窗应密封处理；h）按设计指定的位置做馈线接地。
馈线上接地处应按规范做防水处理。
接地线尽可能顺直向下走线，不拐直角、锐角弯。
接地线连接时应做除尘和防氧化处理；i）禁止在馈线拐弯的弯曲处做接地，B点接地应做在馈线拐弯前0.5-1米处的直线部位；j）保证天馈线系统的电压驻波比不大于1.5。
1L412000 通信与广电工程施工技术1L412010 机房设备及天馈线安装要求知识点：1L412011 掌握机房设备安装的工艺要求1L412012 掌握机房设备的抗震防雷接地及环境要求1L412013 掌握天馈线系统的安装要求1L412011 掌握机房设备安装的工艺要求一、铁件安装二、电缆走道及槽道安装电缆主走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm, 水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm。
垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过1‰。
走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
走线架应与接地网连接，在接地之前应使用地阻测试仪测量接地网阻值，地阻应符合设计要求。
走线架接地采用布放镀锌扁钢与接地网连接，走线架至少有两处与接地扁钢连接牢固，对较长的走线架至少每隔5m与接地扁钢点焊或采用螺丝连接。
三、机架设备安装（一）树立机架机架安装位置应符合施工图平面设计要求，根据设计图纸尺寸，画线定位。
需加固底座或机帽的，宽和厚的尺寸应与机架尺寸相符，总体高度应与机房整体机架高度一致，漆色同机架色泽。
底脚螺丝安装数量应符合机架底角孔洞数量，机架垂直偏差不大于机架高度的1‰。
调整机架垂直可在机架底角处置放金属片，最多只能垫机架的三个底角。
一列有多个机架，先安装列头首架，然后依次安装其余各机架，整列机架允许偏差为3mm，机架之间的缝隙上下均匀一致。
安装机门要求位置正确，开启灵活。
机架、列架标志正确、清晰、齐全。
（二）子架安装子架位置应符合设计要求，安装应牢固，保证子架接线器插接件的电气接触良好。
（三）机盘安装（四）零附件安装（五）安装分路系统、馈管（六）安装波导充气机和外围控制箱波导充气机和外围控制箱采用壁挂式安装，设备底部距室内地面1. 5m，原则上尽可能靠近走线架，便于布线。
烟雾、火情探头装在机房棚顶上，门开关告警应装在门框内侧，压接点松紧位置应合适。
馈线布放与安装安全管理要点
1、馈线到达现场后进行检查，其型号、规格、数量及质量应符合设计要求
3、馈线安装应符合下列要求：
1）馈线的路由走向应符合设计要求。
2）天线、馈线连接处及馈线与室外防雷器的连接处应做防水处理。
3）馈线沿走线架、铁塔走线梯架布放时应无交叉。
4）馈线敷设时应做到路由合理，并保证馈线的最小弯曲半径。
常用射频电缆的弯曲半径应符合表通—033的规定。
5）馈线本身不得有接头。
6）馈线应按照馈线排列原则入室。
馈线入室不得交叉、重叠，入室行列应排列整齐、平直，弯曲度应合适并一致。
7）跳线与馈线接头时应制作滴水弯并进行防水密封处理。
8）馈线在引入机房前，在墙洞入口处应做滴水弯。
4、馈线防雷应符合下列要求：
1）馈线进入机房与设备连接前应安装馈线避雷器，接地端子应就近引接到接地线上。
2）馈线在室外部分的外防护层应有不少于3点的外防护层接地连接，外防护层的连接位置应在天馈线的连接处，馈线引入机房应在馈线洞外处。
所有垂直拐水平处都应进行外防护层接地。
天馈线安装及常见故障分析处理摘要：无线传输是广播电视信号的重要传输形式,是以电磁波的形式通过空间辐射能量来实现射频广播电视信号的传输与覆盖。
天馈线系统作为广播电视传输设备的重要组成部分,直接关系着信号的播出质量和服务范围,对其做好维护是保障广播电视安全播出的重要环节之一。
由于情况具有多变化，各台站的机房及铁塔情况不相同，故该天馈线等关键设备的专项施工安装方案需要多次现场调研踏勘、根据现场情况确定。
我台所有天馈线全部由有安装资质指定的施工队伍负责完成安装，我方技术人员同施工队伍中接受过培训的人员参与设备的安装、检测和排除故障，并负责整套系统的调试。
在安装过程中我单位的技术人员将说明设备的安装步骤和注意事项，安装的每一件设备都做详细安装记录。
关键词：广播电视;天馈线系统;管理维护;1、天馈线安装准备工作当地开展过类似工程的安装施工工作，有当地的施工经验，对各台站地理环境、广电设备设施比较熟悉，掌握各台站的施工难点及重点所在，在工程安装施工前能高效进行施工准备，确保施工顺利开展。
（1）选择晴好天气，进行地面组装和塔上的吊装工作。
（2）开始安装前，请仔细研究随同设备提供的馈电系统图及安装图。
（3）察看运到工地的天馈线设备外观有无破损及有无水浸现象，并清点数量。
（4）检查功分器、主馈电缆和分支电缆的绝缘度（2500V摇表，大于200MΩ），用无水酒精将天馈线系统各接口擦拭干净，重新拧紧各接口的内芯，以免因接触不良引起打火。
2、安装主馈电缆（1）按发货清单清点主馈电缆和附属设备及与桅杆连结构件的到货数量；检查主馈电缆及附属设备外观有无损坏和挤压变形情况，不允许使用电缆严重弯曲、扭绞、碰撞或发生其他机械损伤。
（2）电缆出厂时已安装好接头，在施工安装过程中不允许拆开电缆接头。
主馈电缆头制作技术要求：1)主馈电缆头制作时应采取措施，严禁杂物和铜屑掉入馈管内，裁截馈管时应严格按安装制作图纸技术要求进行操作。
2)主馈电缆头制作时，内、外导体不能留有毛刺，剪锯齿边时大小应均匀一致，翻边弯倒后应平整并剪掉多余部分；外导体环拧紧应端正，与电缆轴线成90°并到位，内导体芯拧紧后应保证接触良好，并应与外导体长度一致。
机房设备及天馈线安装要求
在上网络直播课的过程中，邵老师通过直播和学员互动了解到部分学员对实操课程一知半解，现场经验匮乏导致学习难度较大。
为了帮助学员了解机房的构造更深刻的理解课堂知识，课后第二天邵老师赶到长沙某机房对机房设备及天馈线安装课程进行现场讲解。
邵春宝老师现场讲解机房设备及天馈线安装要求
网络直播课课后总结
【课堂名称】
机房设备及天馈线安装
【内容简介】
内容：掌握机房设备安装的工艺要求、机房设备的抗震防雷接地及环境要求；天馈线系统的安装要求。
【重点内容】
机房设备安装的工艺要求、机房设备的防雷接地、天馈线系统的安装要求
【内容详解】
1、掌握铁件安装和槽道安装技术细节，尤其注意关键数字
依据设计中的面板排列图进行，各种机盘要准确无误地插入子架中相应的位置。
插盘前必须戴好防静电手环，有手汗者要戴手套。
3、拆除旧设备原则
①拆除旧设备时，不得影响在用设备的正常运行。
②拆除过程应遵循的原则：先拆除备用电路，后拆除主用电路；先拆除支路，后拆除群路；先
拆除线缆，后拆除设备；先拆除设备，后拆除走线架；先拆除电源线后拆除信号线。
③拆除时应使用缠有绝缘胶布的扳手（或绝缘扳手）并将拆下的缆线端头作绝缘处理，防止
短路。
④拆除线缆时应注意对非拆除线缆的保护。
⑤拆除的线缆两端应做好绝缘防护和标记，应按规格、型号、长度分类依次盘好，整齐摆放到
指定地点。
⑥拆除光纤时，不得影响其他光纤的正常运行。
4、充分理解本图纸含义
5、接地系统的检查中技术细节问题
6、结合本图掌握机房内天馈线在防雷接地方面的知识点
要注意防水弯的作用及技术细节、馈线接地位置点、
