上海民办协和双语学校物理电功率(提升篇)(Word版 含解析)

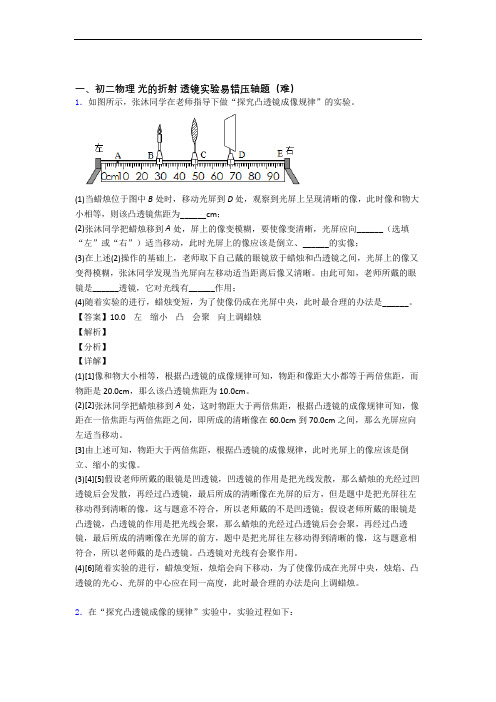

一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，张沐同学在老师指导下做“探究凸透镜成像规律”的实验。

(1)当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为______cm；(2)张沐同学把蜡烛移到A处，屏上的像变模糊，要使像变清晰，光屏应向______（选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、______的实像；(3)在上述(2)操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，张沐同学发现当光屏向左移动适当距离后像又清晰。

由此可知，老师所戴的眼镜是______透镜，它对光线有______作用；(4)随着实验的进行，蜡烛变短，为了使像仍成在光屏中央，此时最合理的办法是______。

【答案】10.0 左缩小凸会聚向上调蜡烛【解析】【分析】【详解】(1)[1]像和物大小相等，根据凸透镜的成像规律可知，物距和像距大小都等于两倍焦距，而物距是20.0cm，那么该凸透镜焦距为10.0cm。

(2)[2]张沐同学把蜡烛移到A处，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距在一倍焦距与两倍焦距之间，即所成的清晰像在60.0cm到70.0cm之间，那么光屏应向左适当移动。

[3]由上述可知，物距大于两倍焦距，根据凸透镜的成像规律，此时光屏上的像应该是倒立、缩小的实像。

(3)[4][5]假设老师所戴的眼镜是凹透镜，凹透镜的作用是把光线发散，那么蜡烛的光经过凹透镜后会发散，再经过凸透镜，最后所成的清晰像在光屏的后方，但是题中是把光屏往左移动得到清晰的像，这与题意不符合，所以老师戴的不是凹透镜；假设老师所戴的眼镜是凸透镜，凸透镜的作用是把光线会聚，那么蜡烛的光经过凸透镜后会会聚，再经过凸透镜，最后所成的清晰像在光屏的前方，题中是把光屏往左移动得到清晰的像，这与题意相符合，所以老师戴的是凸透镜。

凸透镜对光线有会聚作用。

上海协和双语高级中学2021-2022学年高一物理期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 在离地面高为h处，竖直上抛一质量为m的物块，抛出时的速度为v0，当它落到地面时速度为v，用g表示重力加速度，则在此过程中物块克服空气阻力所做的功等于（）A、mgh-mv2-mv02B、-mgh-mv2-mv02C、mgh-mv2+mv02D、mgh+mv2-mv02参考答案：C2. 一辆汽车从静止开始匀加速行驶，到8s末开始刹车,又经过4s停下来，汽车刹车过程是匀减速运动，那么前后两段加速度的大小之比是（）A．1：4 B．4：1 C．1：2 D．2：1参考答案：C3. 行星绕恒星的运动轨道近似是椭圆形，其半长轴的三次方与公转周期T的二次方的比值为常数，设，则对于公式理解正确的是（）A. k的大小与行星、恒星质量有关B. k的大小只与恒星质量有关C. 若地球绕太阳运转轨道的半长轴为，周期为，月球绕地球运转轨道的半长轴为，周期为，则D. 通过公式知，在太阳系中距离太阳越远的行星，公转周期越大参考答案：BD4. （单选）物体做曲线运动的条件为( )A．物体运动的初速度不为零B．物体所受的合外力为变力C．物体所受的合外力的方向上与速度的方向不在同一条直线上D．物体所受的合外力的方向与加速度的方向不在同—条直线上参考答案：C5. （多选）如图甲所示是一种交警测速的工作示意图，B为能发射超声波的固定小盒子，工作时小盒子B向被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被B盒接收，从B盒发射超声波开始计时，经时间Δt0再次发射超声波脉冲，图乙是连续两次发射的超声波的位移—时间图象，则下列说法正确的是（）A．超声波的速度为v声＝B．超声波的速度为v声＝C．物体的平均速度为D．物体的平均速度为参考答案：BC二、填空题：本题共8小题，每小题2分，共计16分6.如果打点计时器打出的一条纸带，点迹分布不均匀，那么点迹密集的地方物体运动的速度比较_______ （大，小），点迹不均匀说明物体做_______运动。

一、选择题1．如图所示的电路中，电源电动势为E，内阻为r，R1、R2是定值电阻，当滑动变阻器R0的滑片向下移动时，下列说法正确的是（）A．电流表示数变大B．电压表示数变大C．R1消耗的功率增大D．R2消耗的功率增大2．在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L的亮度及电容器C所带电荷量Q的变化判断，正确的是（）A．L变暗，Q增大B．L变暗，Q减小C．L变亮，Q增大D．L变亮，Q减小3．如图的U-I图象中，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路，则（）A．电源电动势 3V，内阻2ΩB．电阻的阻值为2ΩC．电源的效率为 66.7% D．电源的总功率为 4W4．如图所示，电源电动势为E，内阻为r，电表为理想电表，灯泡L和电阻R阻值均恒定，在滑动变阻器的滑片由a端滑向b端的过程中，下列说法正确的是（）A．灯泡消耗的功率逐渐增大B．电压表、电流表示数均减小C．电源消耗的总功率增大，热功率减小D．电压表示数变化量与电流表示数变化量比值的绝对值恒定不变5．现有标有“110V 40W”的灯泡L1和标有“110V 100W”的灯泡L2及一只最大阻值为500Ω的滑动变阻器R，将它们接在220V的电路中，在如图所示的几种接法中，能让L1，L2同时正常发光的是（）A．B．C．D．6．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动一段距离，待电路稳定后，与滑片移动前比较（）A．灯泡L变暗B．电容器C上的电荷量不变C．电源消耗的总功率变大D．电阻0R两端电压变大7．如图所示，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表、电流表示数均变大，灯泡L将变亮B．定值电阻R0中将有从右向左的电流C．电压表示数改变量与电流表示数改变量之比变小D．电源输出功率一定变小8．硅光电池是一种太阳能电池，具有低碳环保的优点。

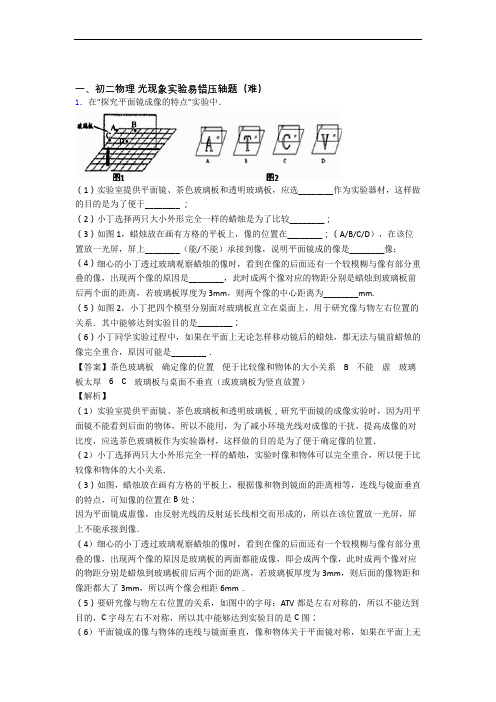

一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中．（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，应选________作为实验器材，这样做的目的是为了便于________ ；（2）小丁选择两只大小外形完全一样的蜡烛是为了比较________；（3）如图1，蜡烛放在画有方格的平板上，像的位置在________；（A/B/C/D），在该位置放一光屏，屏上________（能/不能）承接到像，说明平面镜成的像是________像；（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是________，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则两个像的中心距离为________mm.（5）如图2，小丁把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系．其中能够达到实验目的是________；（6）小丁同学实验过程中，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是________．【答案】茶色玻璃板确定像的位置便于比较像和物体的大小关系 B 不能虚玻璃板太厚 6 C 玻璃板与桌面不垂直（或玻璃板为竖直放置）【解析】（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，研究平面镜的成像实验时，因为用平面镜不能看到后面的物体，所以不能用，为了减小环境光线对成像的干扰，提高成像的对比度，应选茶色玻璃板作为实验器材，这样做的目的是为了便于确定像的位置．（2）小丁选择两只大小外形完全一样的蜡烛，实验时像和物体可以完全重合，所以便于比较像和物体的大小关系．（3）如图，蜡烛放在画有方格的平板上，根据像和物到镜面的距离相等，连线与镜面垂直的特点，可知像的位置在B处；因为平面镜成虚像，由反射光线的反射延长线相交而形成的，所以在该位置放一光屏，屏上不能承接到像．（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是玻璃板的两面都能成像，即会成两个像，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则后面的像物距和像距都大了3mm，所以两个像会相距6mm．（5）要研究像与物左右位置的关系，如图中的字母：ATV都是左右对称的，所以不能达到目的，C字母左右不对称，所以其中能够达到实验目的是C图；（6）平面镜成的像与物体的连线与镜面垂直，像和物体关于平面镜对称，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是：玻璃板与桌面不垂直（或玻璃板未竖直放置），此时像不在桌面上，所以不能重合．点睛：平面镜成像的实验中有很多细节问题要注意，如在较暗的环境中实验，要用薄的玻璃板，要保证玻璃板与桌面垂直等，要注意多总结，用时则手到擒来．2．新思维科技社团的同学们学完光学中小孔成像知识后，提出一个问题，小孔在光屏上所成像的形状与什么因素有关，同学们经过讨论后提出以下猜想：猜想一：像的形状可能与物体形状有关；猜想二：像的形状可能与小孔的形状有关。

上海民办协和双语尚音学校物理电流和电路同步单元检测（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

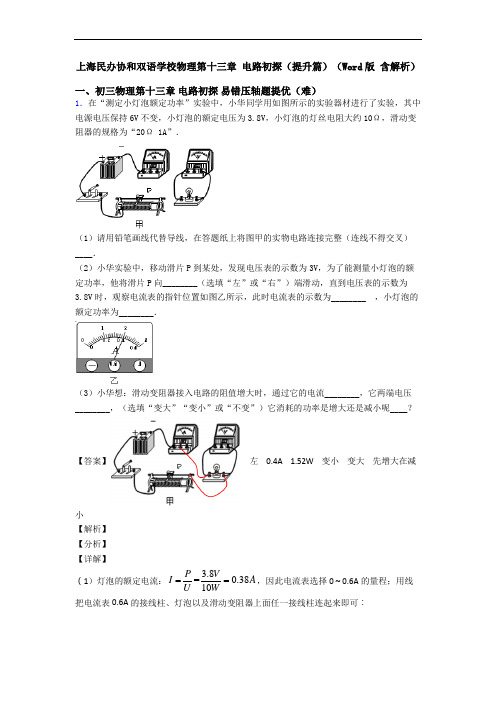

上海民办协和双语学校物理第十三章 电路初探（提升篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V ，使电压表的示数由3V 增大到3.8V ，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.4A ，则灯泡的额定功率： 3.80.4 1.52P UI V A W ==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R ，电路电流0=U I R R +，则根据P 滑=I 2可知：22222000()100220U U R U R R R R R R R R R⨯==Ω+++++Ω； 又因为R 的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R 滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开 另一灯熄灭 原来两小灯泡变暗 影响 不亮 变亮 不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

上海民办协和双语学校物理内能（提升篇）（Word 版 含解析）一、初三物理 内能 易错压轴题（难）1．在“探究物质的吸热能力”的实验中，实验装置如图所示：(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______；(2)实验中必须要选取初温相同且______（选填“质量”或“体积”）相等的甲、乙两种液体；选用规格相同的电加热器分别给甲和乙两种液体加热，这样做的目的是在相同时间内甲和乙两种液体______相同；(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象，如图丙所示，则______的吸热能力更强；(4)若甲液体的比热容为2.1×103J/(kg•°C )，则乙液体的比热容为______J/(kg•°C )。

【答案】电加热丝 质量 吸收的热量 乙 4.2×103【解析】【分析】【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。

(2)[2]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中必须要选取初温相同且质量相等的甲、乙两种液体。

[3]选用规格相同的电加热器分别给甲和乙两种液体加热，根据转换法，这样做的目的是在相同时间内甲和乙两种液体吸收的热量相同。

(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，由图知，加热5分钟，甲升高的温度为60°C −20°C =40°C 乙升高的温度为40°C −20°C =20°C即乙升温小，故乙的吸热能力更强。

(4)[5]根据Q c m t=∆在质量和吸热相同的情况下，比热容与升高的温度成反比，结合(3)[4]，故乙液体的比热容为()()3340C 2.110J/kg C 4.210J/kg C 20C c ︒=⨯⨯︒=⨯︒︒2．如图所示是“探究不同物质吸热升温现象”的实验装置，小华将初温和质量相等的色拉油和水分别装在相同的烧杯中，用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录在下表中。

上海民办浦东交中初级中学物理电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．()U U UP U IR-==额额额额额在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；(4)测量结束后，应先______，再拆除导线，最后整理好器材；(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）【答案】3 灯泡与灯座 1.25 断开开关图线不应画成直线或横坐标的标度取值过大保持滑动变阻器滑片位置不变()U U UR2额额-【解析】【分析】【详解】(1)[1]题中待测小灯泡的额定电压为2.5V ，所以电压表的量程应选0~3V 。

上海民办协和双语学校物理第十二章 机械能和内能（提升篇）（Word 版 含解析）一、初三物理第十二章 机械能和内能 易错压轴题提优（难）1．小明利用如图装置研究做功与能量的转化关系。

重物通过细绳与木块相连，细绳不可伸长，AQ 为水平面，AP 段长为L ，表面光滑；PQ 段粗糙，实验开始时，木块的细绳拉直，质量为M 的木块位于P 点，质量为m 的重物恰好置于地面，将木块从P 向右拉至A ，放手后木块向左运动，最终停在B 点，PB 长为x 。

不计空气阻力、滑轮摩擦。

(1)木块在AB 段运动过程中，重物的重力做功为（用字母表示）___________；木块经过PB 段内能______________（选填“不变”、“增大”或“减小”）；(2)观察实验并联系生活实际，小明提出猜想：重物和木块获得的总动能与重物重力做功多少有关。

他提出猜想的生活依据是：________________ ；(3)为了验证猜想，小明做了以下实验，重物100g m =，木块900g M =，改变木块从P 点右移的距离L ，测得一组数据，记录如下：（g 取10N/kg ） 序号 1 2 3 4 5 6 PA 的长/m L0.1 0.15 0.2 0.35 0.45 0.5 木块在P 点的速度平方()221/m s v -⋅ 0.2 0.3 0.4 0.7 0.9 1.0①已知物体动能的表达式为212mv ，分析重物和木块获得的总动能与重物的重力做功的多少，可知猜想是____________（选填“正确”或“错误”）的，得出的结论是__________。

在AP 段滑行的过程中，该系统（重物和木块）的机械能____________（选填“守恒”或“不守恒”）；②利用实验信息分析，当0.7m L =时，木块M 在P 点获得的动能是___________________J ；(4)如果上述结论具有普遍性，则一个物体从高为h 的光滑斜面顶端，由静止开始滑下，不计空气阻力，物体滑到斜面底端时的速度v =_____________（用字母表示）。

上海民办协和双语学校物理电与磁（提升篇）（Word版含解析）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．4．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．5．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；6．迈克尔·法拉第（Michael Faraday，1791年9月22日～1867年8月25日），英国物理学家、化学家，也是著名的自学成才的科学家，出生于萨里郡纽因顿一个贫苦铁匠家庭，仅上过小学。
