电动浮筒液位计维护检修规程1 总则1.1 主题内容以适用范围本规程规定了电动浮筒液位计的日常维护、检修标准。
适用于煤制油装置生产过程自动化控制中的由电动浮筒液位计完成物位测量的维护、保养、检修。
1.2 编写依据《石油化工设备维护检修规程》、电动浮筒液位计说明书等。
1.3 概述电动浮筒液位计是可以对工艺容器内液位或界位进行连续测量和就地控制。
利用阿基米德原理检测液位的变化，液位变送器和浮筒式组件、浮筒组件、杠杆组件、扭力管组件组成。
浮筒浸没在被测液体中，与扭力管系统刚性连接。
当被测液面位置变化时，浮筒浸没体积变化，所受浮力也变化，扭力管承受的力是浮筒的自重减去浮筒所受的液体的浮力的净值，在这种合力作用下的的扭力管旋转一定的角度，液体位置的变化使悬挂在液体中的浮筒的浮力产生变化，改变了扭力管的扭矩，引起扭力管角度的旋转，旋转运动传递到传感器并将偏移量经信号处理及转换电路转换成4～20mA标准信号输出，通过测量浮力变化确定出液位的变化量；电动浮筒液位计的机械联系结构简单，性能可靠，变送器的垂直安装方式减少了仪表的重量，安装简便。
除标准4-20MA输出外，现在变送器还采用了微处理技术，具有与HART兼容的数字通讯输出功能。
因此：应用广泛应用于炼油、冶金、化工、发电、制药等各行业中的液位、界位测量。
能够测量高温、高压、腐蚀性介质。
适合各种易燃场所。
在使用过程中，必须充分重视电动浮筒液位计的现场安装，运行维护和检修工作。
2 检修周期及内容2.2.1 小修a. 仪表的清洁润滑、清除转换器内部灰尘；b.清除外筒的污物、清除电路板上的灰尘。
c. 整机性能的检查、调整。
d. 整机完好检查，一般故障处理。
e. 检查接线端子排，信号防爆软管的密封。
f. 定期排污，检查保温伴热。
2.2.2 中修a．放空阀、排污阀渗漏处理；b. 检查表体连接的上、下法兰有无泄漏；c. 检查传感器连接正常、检查传感器与转换器连接电缆正常。
d．浮筒液位计现场以水代校1) 关闭液面计的引压阀，打开放空和排污阀，泄去压力后，方可进行校验（泄压时要注意安全）。

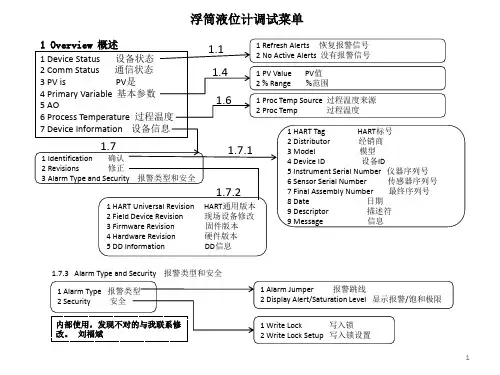

一、测量液位时调试步骤如下：查看电动浮筒工况的测量范围H、介质密度ρ介，用水换算其测量范围首先进入：2 Online→2 Diagnosis→4 Zero trim→OK→1 Trimmed→OK→2 Accept→ENTER 自动调零位，即电浮筒界位测量零点或筒体内介质放空时液位的零点.加水至电浮筒满量程ρ介/ρ水*H（在调校时默认ρ水为1，以下求量程过程中将不再出现ρ水），加完水后要等液位稳定一段时间，保证浮筒不波动进入：2 Online→1 Displays 记录下1Displays→1 PV X%（标记为X）和4 URV(标记为Y)的数值，按以下公式计算新URV 值：例: URV=X·Y=0.98·5.88=5.76注：URV→代表量程LRV →代表零位(0.00N)修改量程进入：2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1 Input→2URV （输入新URV 后send）二、测量界位时调试步骤如下：查看电浮筒测量工况中的两种介质各自密度ρ1和ρ2（ρ1﹤ρ2）,用水换算界面零位ρ1·H，加水至两种介质的零点(等效于浮筒完全浸入在轻密度介质中)。
进入：2Online→2Diagnosis→4Zerotrim→OK→1 Trimmed→OK→2Accept→ENTER( 自动调节零位)；界面零位标定结束后,加水至界面满量程ρ2·H（等效于浮筒完全浸入在重密度介质中）稳定后进入2 Online→1Displays 查看当前PV 和URV 值,将记录下来的值计算出新的URV 后,输入仪表完成满量程标定。
修改量程进入：2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1Input→2 URV (输入新量程后send)注意：以上方法仅适用于工况下密度小于水的介质，如大于水时可在工况下校准或拆下浮筒采用挂码法。
电动浮筒液位计检修维护规程2.1概述电动浮筒液位计可对工艺容器内液位进行连续测量或就地控制。
该类仪表是基于浮力原理工作的，其测量原理见下图浮筒液位计测量原理图1-截止阀 2-浮筒 3-变送器 4-扭力管5-浮筒 6-排污阀 7-放空堵头当液位在零位时，扭力管受到浮筒重量产生扭力矩（这时扭力最大），扭力管处于“零”；当液位逐渐上升时，浮筒在浮力的作用下，也随着上升，扭力管产生的扭力矩逐渐下降，此时将其产生的转角 由变送器转换成4～20mA DC信号，这信号正比于被测量液位。
2.2主要技术指标2.2.1输出信号：4～20mA DC。
2.2.2精度：±0.5%。
2.2.3供电：12～30V DC。
2.2.4介质密度：液位为0.4～1.52g；界位为0.08～/cm0.52g。
/cm2.2.5工作压力：4MPa；6.3MPa；16MPa。
2.2.6环境温度：-40～85℃。
2.2.7环境湿度：10～95%。
2.2.8工作温度：普通型0～150℃；高温型0～350℃。
2.2.9防爆等级：本安型idⅡCT1～6；隔爆型dⅡBT5。
2.3检查校验2.3.1检查2.3.1.1检查浮筒变送器外观有无损坏、变形，各部件是否灵活好用。
2.3.1.2仪表铭牌各参数、校验单等要齐全准确，符合工艺设备的压力、温度、材质、密封等要求。
2.3.1.3仪表安装时必须牢固可靠、横平竖直，必须保证测量室垂直，浮筒外壁不得与浮筒内壁相碰，筒室倾斜＜5°，并尽量安装在便于观察、维护和检修的地方。
2.3.1.4浮筒外部水平中心线要与液位变化范围中点一致。
2.3.1.5施工中不得使浮筒受到拉力、推力和激烈的冲击，否则可能使传感器因过载而损坏。
2.3.1.6仪表安装完毕后，所有连接管路及密封点应无渗漏现象，接线要正确，通电检查仪表零点（若是界位计应充满轻介质），如不是4mA，应进行零位调整。
2.3.1.7在被测介质粘度较大或寒冷的使用场合，仪表应加保温伴热。
专注考研考证第10章关税10.1 复习笔记一、关税概述1．关税的含义关税（Customs Duties；Tariff）是进出口商品进出一国关税境域时，由政府设置的海关向进出口商所征收的税。
（1）海关海关是设在关税境域上的国家行政管理机构，是贯彻执行本国有关进出口政策、法令和规章的重要工具。
海关的任务是根据这些政策、法令和规章对进出口货物、货币、金银、行李、邮件和运输工具等实行监督管理、征收关税、查禁走私货物、临时保管通关货物和统计进出口商品等。
海关还有权对不符合国家规定的进出口货物不予放行、罚款，甚至没收或销毁。
（2）关境海关征收关税的领域称为关境或关税领域。
通常关境和国境是一致的，但设有经济特区的国家，关境小于国境；而在组成关税同盟的国家，关境大于各成员国的国境。
（3）关税属性由于关税纳税义务人（出口贸易商）不是税收的实际负担人（买方或消费者），所以关税属于间接税。
2．关税的双重作用（1）关税的积极作用①关税是对外贸易政策的重要措施在一国的对外关系中，关税的作用是：a.关税设置直接影响国家之间的政治与经济关系；b.合理的关税设置有利于国家之间比较优势的发挥，形成相互有利的国际分工；c.关税的高低影响经贸集团之间的贸易创造、贸易转移、市场的统一和资源的流向与配置。
②关税可以增加国家财政收入关税是海关代表国家行使征税权，因此，关税的收入是国家财政收入来源之一。
这种以增加国家财政收入为主要目的而征收的关税称之为财政关税。
由于发达同家国内市场的发达程度高于发展中国家，发达国家关税在国家财政收入中的比重比较低，而发展中国家则比较高。
③调节进出口贸易结构关税对进口商品的调节作用主要表现在以下几方面：a．对于国内能大量生产或者暂时不能大量生产但将来可能发展的产品，规定较高的进口关税，以削弱进口商品的竞争能力，保护国内同类产品的生产和发展。
b．对于非必需品或奢侈品的进口制定更高的关税，达到限制这些商品甚至禁止这些商品进口的目的。
浮筒液位计1. 前言液位测量是工业生产过程中非常重要的参数之一，因此现场常用的液位测量设备种类繁多。
在这些设备中，浮筒液位计因其结构简单易用、价格经济实惠、可靠性高等特点被广泛应用于各种工业领域。
本文将详细介绍浮筒液位计的工作原理、种类、优缺点及使用注意事项等方面的内容，以便读者能够更好地了解这一液位测量设备。
2. 工作原理浮筒液位计是一种容积式液位计，根据阿基米德原理进行液位测量。
其工作原理如下图所示：液位计的测量管内装有一个浮筒，浮筒密度比被测液体小，具有良好的浮力。
被测液体的变化将驱动浮筒的上下移动。
当被测液体液位升高时，浮筒随之上升，反之下降。
此时液面高度就能通过浮筒与量杆之间的机构传递到显示器上进行读数。
3. 种类3.1 橡胶毡式浮筒液位计橡胶毡式液位计是使用毡子制成的浮筒，所以也称为毡子液位计。
浮筒与量杆之间的机构常采用防腐蚀的铜制零部件，良好的密封能力使得该类型液位计在一些特殊的腐蚀或易爆场合使用，构造简单，价格经济实惠。
3.2 金属浮筒液位计金属液位计可采用不同材质的金属制造，如铜、铝和不锈钢等，价格较高。
但其在某些特定场合具有很好的使用效果，例如：在温度较高的场合，金属浮筒液位计相对于其他的材质更加适用。
3.3 玻璃管式浮筒液位计玻璃管式液位计常用于小型装置或实验室等，其观测孔直接以玻璃管的形式设计在液位计器上，这使得读取数据相对容易。
但玻璃管的易碎性和不耐腐蚀等问题限制了其在一些工业场合的使用。
4. 优缺点4.1 优点•结构简单，维护方便。
•安装操作简单，适应性强。
•具有很高的可靠性和稳定性。
•防腐蚀、耐高温、耐压、抗震性能较好。
•价格经济实惠。
4.2 缺点•在较大的管径下，浮筒所能承受的重量有限，难以获得高精度的测试结果。
•时间久了浮筒内积存的污垢会使其浮力变小，导致测量精度不准确。
•玻璃管式液位计易碎，更换和维修较困难。
•不适用于强腐蚀性环境和高粘度液体的计量。
5. 使用注意事项•在安装时，液位计的测量孔应该在被测液体的液位范围内，如液位高于测量孔，可能造成漏液和压力等情况。

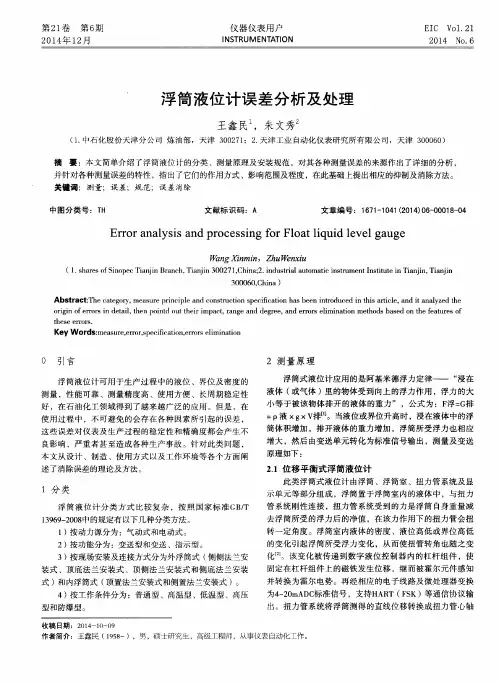

1浮筒液位计、界面计的异同及其维护黄金潮 高鸿毅 林清萍(上海信东仪器仪表有限公司,上海 201615)摘 要: 主要介绍了扭矩管式浮筒液位计、界面计的异同、安装及其维护要点 关键词: 液位 界面 安装 维护0 引言由于扭矩管式浮筒液位计、界面计比弹簧式浮筒液位计、界面计有更好的稳定性、可靠性、准确性，因此广泛地被工业测量所选用。
而上海信东仪器仪表有限公司引进日本东京计装株式会社专利技术在上海制造的FST-3000系列智能扭矩管式浮筒(界面)计以其独特的优点，广泛应用于石化、冶金等行业，深受操作人员及仪表维护人员的欢迎。
1 扭矩管式浮筒液位计、界面计的异同点1.1 相同点① 工作原理完全一样（图1）。
② 结构、软硬件完全一样（图1）。
③ 回差基本上一致。
④ 不挂浮筒或不加以挂重时，显示都大于100%。
⑤ 两者均有温度自动补偿功能图1 工作原理断面构造图1.2 不同点不同点如表1所示。
2表1更细、更轻、更薄15°机罩挂钩浮筒挂钩机罩挂钩浮筒挂钩（螺旋状）将浮筒挂钩（螺旋状）的开口端插入机罩挂钩旋转浮筒使浮筒挂钩正确地挂入机罩挂钩上图2 浮筒安装示意图2 浮筒的安装①安装时必须轻拿轻放，避免强力冲击、碰撞。
3② 扭矩管部分不能脚踩、锤砸等。
③ 严禁划伤法兰密封水纹线。
④ 必须保证上法兰水平安装，同时必须保证外套筒严格垂直地安装在接管上。
⑤ 注意清除外套筒内的包装物，如海绵等。
⑥ 安装浮筒时，先将浮筒放入外套筒内，将上法兰倾斜约15°，旋转浮筒挂钩，使之与机罩内的挂环连接，安装示意图如图2所示。
⑦ 浮筒挂钩连接好以后，严禁将挂钩强行闭合。
⑧ 采用加力扳手紧固螺栓，避免强烈振动损坏仪表。
3 自我诊断由于仪表具有自我诊断功能，因而为排除故障提供了方便。
常见故障诊断情况如表2所示。
表2出错码 原因 说明E1 电源异常 仪表回路端电压由于负载电阻(含电缆电阻)太大而低于10V 以下时发生E2 温度检测器异常 检测温度超出-200℃~+400℃范围时发生(检测器破坏、缆线断线、接插件接触不良)E3 角度变换器异常超出角度变换器使用范围时发生；霍尔IC 元件破损或接插件接触不良或断线时发生。
