浮筒液位计直供安全操作及保养规程前言为了确保浮筒液位计能够正常、稳定、安全地进行工作，保证生产安全和生产效率，本文总结了浮筒液位计的正确操作方法和保养维护规程，供操作人员参考。
一、浮筒液位计操作规程1. 安装安装前应查看液位计的规格型号和工作参数是否正确，检查容器、管路以及连接件是否完好。
确保浮筒液位计安装时没有任何损坏。
将浮筒液位计安装在需要测量的液位容器的侧壁上，在安装过程中应注意以下事项：•浮筒应平稳地吊挂在容器内，不能发生晃动或顶底碰撞现象•浮筒应与容器内壁间隔一定距离，具体距离应根据它们之间位置关系的确定而定•输送管路应该牢固固定，不能与浮筒接触，并且输送管的安装应注意其布置的正确性和密封性2. 操作在操作前，应认真查看浮筒液位计上下限的标志是否一致，如有差异需重新标记，保证液位计的准确性。
操作时，需要获取液面高度时，打开操纵杆的阀门，让液体先进入浮筒内部，使得浮筒沿着液面上升，此时可通过読数仪器或标定杆等获取液位高度。
为了保证操作的正确性，应注意以下几点：•入口阀门和出口阀门一定要正确操作才能正常使用•操纵杆应该轻拿轻放，操作过程中需要防止因为过力产生测量误差•读数时要注意目测液位与标定杆的比对3. 停用液位计长时间停用的情况下，应按照以下步骤进行停用：•先关闭相应的管道，进行排空和清洗•对于长期停用的机器，需要定期清理和检查，以确保其在再次开启时能够正常工作二、浮筒液位计保养规程浮筒液位计在安装后应按照以下规程进行保养维护，以保证操作的准确性和安全性。
1. 日常保养日常保养是确保浮筒液位计正常、稳定运行的关键，日常保养做好，可以减少设备故障率，提高液位计性能和使用寿命，应注意以下几点：•定期进行测量数据的校验，并重新标定差异较大的点位，是行内操作的必修课，不可缺失•对于日常使用的机器，应该定期对其外观结构和功能进行检查，并及时清理液位计的杂物和污垢•定期对液位计进行检查和维护，清除液位计在运行过程中所蓄积的污垢和保护油2. 维护保养维护阶段，主要是对浮筒液位计进行大规模清洗和维护，以延长机器使用寿命和提高测量可靠性，应注意以下几点：•了解浮筒液位计原理和技术参数，对于需要进行保养的部位进行清洗和维护•定期更换液压系统中的液压油，并清理消毒液，定期对液位计进行冲洗消毒，实现清洁干净•定期检查浮筒液位计传感器的电气输出线路，改错处理可能出现的电信号误差三、安全操作注意事项在浮筒液位计使用的过程中，必须时刻注意其安全性，以防发生危险或事故，应注意以下几点:•操作人员一定要进行专业培训，掌握正确的操作流程和方法，避免误操作导致事故和伤害•严格遵守操作指南，查看仪器状态，及时发现故障并报告上级•机器需要定期检查，以确保其正常运行，发现损伤等情况及时进行维修和更换•操作人员必须穿戴个人防护装备，包含手套、防护眼镜等，并保证其周围环境符合出现危险时刻的安全标准结语本文介绍了浮筒液位计的正确操作方法和保养维护规程，包括：安装、操作、停用、日常保养、维护保养以及安全操作注意事项等方面。

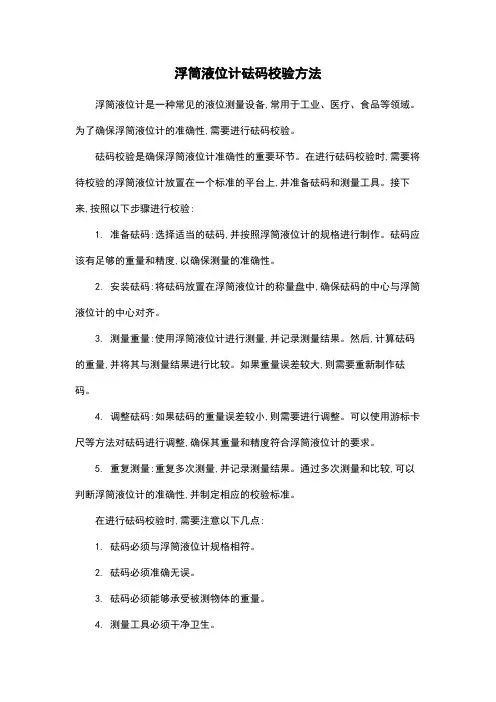

浮筒液位计砝码校验方法
浮筒液位计是一种常见的液位测量设备,常用于工业、医疗、食品等领域。
为了确保浮筒液位计的准确性,需要进行砝码校验。
砝码校验是确保浮筒液位计准确性的重要环节。
在进行砝码校验时,需要将待校验的浮筒液位计放置在一个标准的平台上,并准备砝码和测量工具。
接下来,按照以下步骤进行校验:
1. 准备砝码:选择适当的砝码,并按照浮筒液位计的规格进行制作。
砝码应该有足够的重量和精度,以确保测量的准确性。
2. 安装砝码:将砝码放置在浮筒液位计的称量盘中,确保砝码的中心与浮筒液位计的中心对齐。
3. 测量重量:使用浮筒液位计进行测量,并记录测量结果。
然后,计算砝码的重量,并将其与测量结果进行比较。
如果重量误差较大,则需要重新制作砝码。
4. 调整砝码:如果砝码的重量误差较小,则需要进行调整。
可以使用游标卡尺等方法对砝码进行调整,确保其重量和精度符合浮筒液位计的要求。
5. 重复测量:重复多次测量,并记录测量结果。
通过多次测量和比较,可以判断浮筒液位计的准确性,并制定相应的校验标准。
在进行砝码校验时,需要注意以下几点:
1. 砝码必须与浮筒液位计规格相符。
2. 砝码必须准确无误。
3. 砝码必须能够承受被测物体的重量。
4. 测量工具必须干净卫生。
5. 测量过程中必须保持安静,避免干扰。
通过砝码校验,可以确保浮筒液位计的准确性,并提高测量的精度。
浮筒液位计维护与检修规程9. 1主题内容与适用范围9.1.1主题内容本规程规定了浮筒液位计检修周期和内容、投运与验收、维护与故障处理。
9.1.2适用范围本规程适用于我公司化工装置中在线使用的FIE1DVUE°R D1C-3000型扭力管式浮筒液位计和MAGNETRO1O R E3型位移式浮筒液位计的维护与检修（以下简称仪表）,其他同类型仪表亦可参照使用。
9.2基本工作原理9.2.1构成及功能D扭力管式浮筒液位计是由浮筒室（内浮筒没有浮筒室）、浮筒、扭力管系统以及电子测量系统等共同组成。
2）位移式浮筒液位计由五个基本部分组成：浮筒室（内浮筒没有浮筒室）、浮筒、弹簧、磁钢室和指示器。
3）这两中浮筒在结构上最大的区别就是：浮力测量部分。
9.2.2基本工作原理D扭力管式浮筒液位计的基本工作原理：浮筒通常浸没在浮筒室内的液体中，和扭力管系统刚性连接，扭力管系统所承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力共同作用下的扭力管会扭转一定角度。
浮筒室内液体的位置、密度或者界位高低的变化会引起浸没在液体中的浮筒受到的浮力变化，进而使得扭管转角也随之变化。
这种变化被传递到和扭力管刚性连接的传感器，使得传感器输出电压变化，进而被电子部件放大并且转换为电流输出。
智能浮筒液位计的变送器采用的是微控制器和相关的电子线路测量过程变量，具备电流输出，驱动1CD显示以及提供HART 通信能力。
2）位移式浮筒液位计的基本工作原理：浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用O当这三个力达到平衡时，浮筒就静止在某一位置。
当液位发生变化时,浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。
弹簧的伸缩使其与刚性连接的磁钢产生位移O这样，通过指示器内磁感应元件和传动装置使其指示出液位。
3）其实这两种浮筒的测量原理基本相同，唯一的区别就是：浮力的测量方法不同。
9.3主要技术指标9.4.1主要技术性能及规格检测方法：扭矩管式；测量范围：最小量程：。
智能浮筒式液位计安全操作及保养规程智能浮筒式液位计是一种常用的液位监测设备，广泛应用于化工、石油、冶金、电力等行业中液体储罐、水井、水库等容器的液位测量。
为了保证其正常使用，避免意外事件的发生，需要按照以下安全操作和保养规程进行使用和维护。
安全操作规程1. 安装前的检查在安装浮筒式液位计之前，应当对设备进行以下检查：•检查仪器本身是否无明显破损•检查液位计与液位计控制箱之间的连接线是否良好•检查液位计的密封性是否良好•检查液位计的有效测量范围是否符合实际应用要求•检查仪器工作电压是否正确2. 安装过程的注意事项•安装时，应先将浮筒式液位计放入待测液体中，待测液体达到液位计标示线时，进行固定和调整。
调整时，应当确保浮子能够自由上升或下降，确保液位计的测量准确性。
•液位计应当安装在平稳的水平基础上，并固定好。
•液位计与测量容器的连接必须良好，防止测量容器与液位计连接处泄漏。
•若液位计长期不使用，应当拆下存放，并注意防潮、防晒，以免影响仪器性能。
3. 使用过程中的注意事项•使用过程中，应当定期检查仪器的功能是否正常，如液位计计量准确性、液位计控制箱状态（电源、开关是否正常）等。
•液位计不能用于粘度过大或化学性质易燃易爆的液体。
在具体应用时，应当选择适合液体特性的液位计。
•若液位计与控制箱之间存在连接线，应当随时检查线路连接状态，以免腐蚀导致仪器损坏。
4. 操作步骤•打开液位计电源，开启相应设备。
•检查仪器状态并校准流量计零位。
•在仪器操作面板上输入测量浓度范围。
•在测量过程中，随时检查仪器数据记录功能，检查测量数据记录是否出现异常情况。
保养规程1. 定期检查•每月至少进行一次检查，以确定液位计是否正常工作。
•若液位计长期不使用，应当定期进行严密的检查，确保液位计性能无异常。
2. 润滑保养•定期对液位计进行润滑，防止仪器部件生锈，起到保护仪器的作用。
3. 保持清洁•液位计应当保持表面洁净，防止堵塞和损坏。
电动浮筒液位计检修维护规程2.1概述电动浮筒液位计可对工艺容器内液位进行连续测量或就地控制。
该类仪表是基于浮力原理工作的，其测量原理见下图浮筒液位计测量原理图1-截止阀 2-浮筒 3-变送器 4-扭力管5-浮筒 6-排污阀 7-放空堵头当液位在零位时，扭力管受到浮筒重量产生扭力矩（这时扭力最大），扭力管处于“零”；当液位逐渐上升时，浮筒在浮力的作用下，也随着上升，扭力管产生的扭力矩逐渐下降，此时将其产生的转角 由变送器转换成4～20mA DC信号，这信号正比于被测量液位。
2.2主要技术指标2.2.1输出信号：4～20mA DC。
2.2.2精度：±0.5%。
2.2.3供电：12～30V DC。
2.2.4介质密度：液位为0.4～1.52g；界位为0.08～/cm0.52g。
/cm2.2.5工作压力：4MPa；6.3MPa；16MPa。
2.2.6环境温度：-40～85℃。
2.2.7环境湿度：10～95%。
2.2.8工作温度：普通型0～150℃；高温型0～350℃。
2.2.9防爆等级：本安型idⅡCT1～6；隔爆型dⅡBT5。
2.3检查校验2.3.1检查2.3.1.1检查浮筒变送器外观有无损坏、变形，各部件是否灵活好用。
2.3.1.2仪表铭牌各参数、校验单等要齐全准确，符合工艺设备的压力、温度、材质、密封等要求。
2.3.1.3仪表安装时必须牢固可靠、横平竖直，必须保证测量室垂直，浮筒外壁不得与浮筒内壁相碰，筒室倾斜＜5°，并尽量安装在便于观察、维护和检修的地方。
2.3.1.4浮筒外部水平中心线要与液位变化范围中点一致。
2.3.1.5施工中不得使浮筒受到拉力、推力和激烈的冲击，否则可能使传感器因过载而损坏。
2.3.1.6仪表安装完毕后，所有连接管路及密封点应无渗漏现象，接线要正确，通电检查仪表零点（若是界位计应充满轻介质），如不是4mA，应进行零位调整。
2.3.1.7在被测介质粘度较大或寒冷的使用场合，仪表应加保温伴热。
浮筒液位计的检修
1 拆开浮筒的上封盖或下封盖，排除浮筒室内的介质，清理浮筒内的油污，必要时，拆除连接部分，取出浮筒进行清洗，安装时中心轴要加润滑油。
2 从下部排空阀接一条高于浮筒的透明胶管，将浮筒室水位进行全量程的升降，输出信号应能达到最大值和最小值。
3 检查风线，各密封垫应无渗漏现象。
4 将比重锤放于合适位置。
5 介质的必中校验均可用水代替校验。
要求：进行油和水实际校验，校验完毕后，排净积液，恢复原油，一次阀在停工、检修时一定要拆下打压，保证全关的可靠性。
电-气阀门定位器的检查调校
1 对电动，气动部件进行检查，对有关故障进行处理，重新安装好。
2 将电-气阀门定位器安装在调校好的调节阀上，配好气路管，接好电路线，根据调节阀为气开式、气关式检查定位器反馈凸轴正反作用方式，确认是否正确，输入信号，使调节阀的行程处于中间位置，反馈杆处于水平位置。
3 输入零点信号和满量程信号，阀门行程与之对应，否则进行调校。
