伸缩臂叉装车总体结构毕业设计

《伸缩臂叉装车行走系统优化分析与实验研究》篇一一、引言随着工程机械的快速发展，伸缩臂叉装车作为重要的物流搬运设备，其行走系统的性能直接关系到工作效率和作业安全。

因此，对伸缩臂叉装车行走系统进行优化分析与实验研究，对于提高设备的整体性能具有重要意义。

本文旨在分析伸缩臂叉装车行走系统的结构特点及性能问题，通过优化设计及实验研究，提高行走系统的动力性、稳定性和经济性。

二、伸缩臂叉装车行走系统结构与性能分析1. 结构特点伸缩臂叉装车行走系统主要由驱动系统、传动系统、行走机构和制动系统等组成。

其中，驱动系统提供动力，传动系统将动力传递给行走机构，实现车辆的行进与转向。

行走机构采用履带式结构，具有较好的地面适应性。

2. 性能问题在实际使用过程中，伸缩臂叉装车行走系统存在动力不足、稳定性差、油耗高等问题。

这些问题主要源于设计不合理、制造工艺落后、使用维护不当等方面。

三、行走系统优化设计1. 动力系统优化为提高动力性能，可采取增加发动机功率、优化传动比、改善燃油供应系统等措施。

同时，采用先进的电控技术，实现动力系统的智能调控。

2. 稳定性优化为提高稳定性，可对履带式行走机构的框架结构进行优化设计，增加支撑面积，降低接地比压。

同时，采用先进的控制算法，实现行驶过程中的动态稳定控制。

3. 经济性优化为降低油耗，可采取轻量化设计、优化液压系统、改进润滑系统等措施。

同时，通过智能管理系统实现油耗的实时监测与控制。

四、实验研究1. 实验方案为验证优化设计的有效性，本文设计了多组对比实验。

首先，对优化前后的行走系统进行性能测试，包括动力性能、稳定性、油耗等指标。

然后，通过实际工况下的使用情况，对比分析优化前后的效果。

2. 实验结果与分析实验结果表明，经过优化设计后，伸缩臂叉装车行走系统的动力性能得到显著提升，稳定性得到有效保障，油耗得到有效降低。

具体数据详见附录中的实验数据表。

五、结论与展望本文通过对伸缩臂叉装车行走系统的优化分析与实验研究，有效提高了设备的动力性、稳定性和经济性。

伸缩臂叉装机研究报告伸缩臂叉装机研究报告伸缩臂叉装机是一种适合多种工程应用场合的施工工具，它的突出优势是能够应对不同的施工高度和深度，同时兼顾施工场地的不同要求。

伸缩臂叉装机在特定市场和工程领域有着广泛的应用，比如高配电线路巡检、屋顶维护和紧急救援等等。

本文对伸缩臂叉装机进行研究，探究其物理结构、工作原理和应用范围，并分析了当前市场上主要的产品以及竞争格局。

希望通过本文的分析和研究，能够加深大家对伸缩臂叉装机的认识和了解，同时推动该领域的技术进步和工程应用。

一、伸缩臂叉装机的物理结构伸缩臂叉装机由车身、起重臂、叉臂、电机、液压系统等组成。

其中，伸缩臂叉装机的车身是最为重要的组成部分，包含了操作及控制杆，发动机等重要元器件。

起重臂和叉臂是配合使用的，通过工程师的操作和控制来实现对物体的吊装和移动。

电动机、液压缸和泵为伸缩臂叉装机提供了高效而稳定的动力支持，强化了叉装机设备的装载和操作能力。

二、伸缩臂叉装机的工作原理伸缩臂叉装机的工作原理基于电机动力、液压机械传动和操作结构。

当操作员在车身上调节伸缩臂装配的臂展，此时通过液压支撑系统来掌握起重臂、叉臂呈现出的动作特征，从而实现对外物体的吊装、搬输。

伸缩臂的长度灵活性和臂展的控制是伸缩臂叉装机的关键技术，通过技术的改进和创新，不光方便了工程后期的施工和维修，同时也降低了运输、安装等成本。

三、伸缩臂叉装机的应用范围伸缩臂叉装机是一种多领域、多工种的货物搬运设备，主要应用于以下领域：1、电力行业：高压电线巡检、铁路施工等。

2、清洁行业：城市景区树木种植、草坪修剪和保洁等。

3、建筑行业：电梯维护、楼层施工和屋顶维护等。

4、其他领域：医疗救援、锅炉加水、公路维护等领域。

伸缩臂叉装机在现代工程生产领域广泛应用，为各行业的发展提供了动力支持。

四、当前市场竞争格局在伸缩臂叉装机市场方面，不同公司有自己的特点和竞争策略。

当前市场上已经涌现出了很多品牌和型号的伸缩臂叉装机，包括进口和国产机型。

伸缩臂式叉装车结构设计与工作性能研究开题报告一、研究背景叉装车是一种广泛应用于物流、制造业、农业等领域中的物流运输设备。

叉装车通过液压系统实现货物的提升、运输、放置等功能，因此叉装车的结构和工作性能直接影响着运输效率和货物安全。

传统的叉装车一般采用单臂或双臂固定结构，不能适应不同操作环境和货物尺寸的需求。

而伸缩臂式叉装车则可以通过伸缩臂的伸缩，灵活地适应不同的操作环境和货物尺寸，提高了叉装车的灵活性和工作效率。

因此，本研究拟对伸缩臂式叉装车的结构设计和工作性能进行深入探究。

二、研究内容1. 伸缩臂式叉装车的结构设计伸缩臂式叉装车的伸缩臂结构设计是至关重要的，伸缩臂的伸缩长度和伸缩速度需要兼顾灵活性和安全性。

本研究将进行伸缩臂式叉装车结构设计的优化，包括材料选择、结构形式设计、伸缩臂伸长速度和调节方式等方面的研究。

2. 伸缩臂式叉装车的工作性能测试本研究将对伸缩臂式叉装车的工作性能进行测试，主要包括伸缩臂的承载能力、工作稳定性、操作效率等方面的评估。

通过测试数据的分析和比对，确定伸缩臂式叉装车工作性能的优缺点，为优化叉装车的工作性能提供参考依据。

三、研究方法本研究将采用多种研究方法，包括文献调研、数值模拟、实验测试等。

具体包括以下步骤：1. 对伸缩臂式叉装车的现有研究文献进行调研和综述，了解叉装车的发展历程和现有研究成果。

2. 基于有限元分析方法，对伸缩臂式叉装车的伸缩臂数值模拟，研究伸缩臂的结构形式和工作性能。

3. 进行伸缩臂式叉装车的承载能力、工作稳定性、操作效率等方面的实验测试，获取叉装车的工作性能指标。

四、预期研究成果通过本研究的开展，预期可以获得以下成果：1. 优化的伸缩臂式叉装车结构设计方案，提高叉装车适应不同操作环境和货物尺寸的能力。

2. 伸缩臂式叉装车工作性能的测试数据，较为全面地了解伸缩臂式叉装车的工作性能及其优缺点。

3. 本研究成果可为叉装车工程设计和生产提供参考依据，为提高叉装车的灵活性和工作效率提供技术支持。

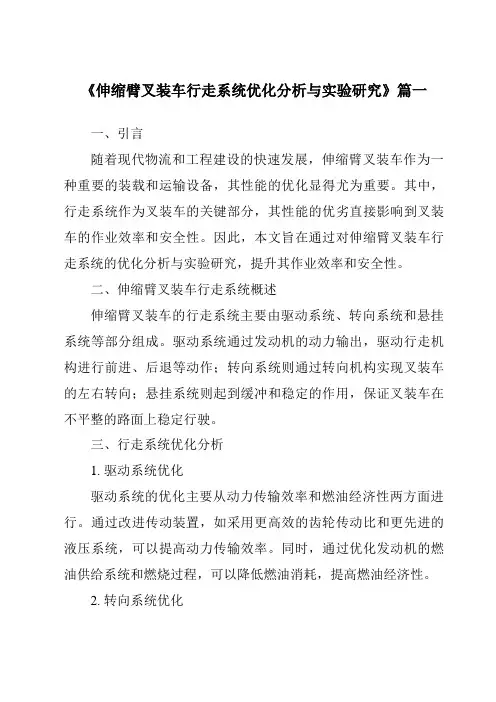

《伸缩臂叉装车行走系统优化分析与实验研究》篇一一、引言随着现代物流和工程建设的快速发展，伸缩臂叉装车作为一种重要的装载和运输设备，其性能的优化显得尤为重要。

其中，行走系统作为叉装车的关键部分，其性能的优劣直接影响到叉装车的作业效率和安全性。

因此，本文旨在通过对伸缩臂叉装车行走系统的优化分析与实验研究，提升其作业效率和安全性。

二、伸缩臂叉装车行走系统概述伸缩臂叉装车的行走系统主要由驱动系统、转向系统和悬挂系统等部分组成。

驱动系统通过发动机的动力输出，驱动行走机构进行前进、后退等动作；转向系统则通过转向机构实现叉装车的左右转向；悬挂系统则起到缓冲和稳定的作用，保证叉装车在不平整的路面上稳定行驶。

三、行走系统优化分析1. 驱动系统优化驱动系统的优化主要从动力传输效率和燃油经济性两方面进行。

通过改进传动装置，如采用更高效的齿轮传动比和更先进的液压系统，可以提高动力传输效率。

同时，通过优化发动机的燃油供给系统和燃烧过程，可以降低燃油消耗，提高燃油经济性。

2. 转向系统优化转向系统的优化主要关注转向的灵活性和稳定性。

通过改进转向机构的结构和控制方式，如采用电子液压助力转向系统或电动助力转向系统，可以提高转向的灵活性和稳定性。

此外，通过优化转向系统的阻力矩和摩擦力等参数，可以减少转向时的能耗。

3. 悬挂系统优化悬挂系统的优化主要考虑如何提高叉装车在不平整路面上行驶的稳定性和舒适性。

通过改进悬挂装置的结构和参数，如采用刚柔并济的悬挂装置和合理的悬挂高度等，可以有效地吸收路面颠簸带来的冲击力，提高叉装车的稳定性和舒适性。

四、实验研究为了验证上述优化措施的有效性，我们进行了实验研究。

首先，我们分别对优化前后的驱动系统、转向系统和悬挂系统进行了性能测试。

测试结果表明，经过优化后，叉装车的动力传输效率、燃油经济性、转向灵活性和稳定性以及行驶稳定性都有了显著提高。

五、结论通过对伸缩臂叉装车行走系统的优化分析与实验研究，我们得出以下结论：1. 驱动系统的优化可以有效提高动力传输效率和燃油经济性；2. 转向系统的优化可以改善转向的灵活性和稳定性；3. 悬挂系统的优化可以有效地提高叉装车在不平整路面上行驶的稳定性和舒适性；4. 通过对行走系统的整体优化，可以显著提高伸缩臂叉装车的作业效率和安全性。

挖掘机伸缩臂结构设计一、引言挖掘机是一种常见的工程机械设备，在工程建设和土木工程中起到了重要的作用。

挖掘机的伸缩臂结构是其关键组成部分之一，直接影响挖掘机的工作效率和稳定性。

本文将对挖掘机伸缩臂结构进行设计，并详细分析其结构特点和优点。

二、挖掘机伸缩臂结构设计原则1.结构简单、紧凑，以提高挖掘机整体稳定性和可靠性；2.材料选用优质钢材，保证臂的强度和刚度；3.可调节伸缩长度，以适应不同的工作环境和作业需求；4.设计合理的液压缸和管路系统，以确保伸缩臂的灵活性和平稳性；5.防止挖掘过程中的振动和冲击，提高挖掘机的安全性。

三、挖掘机伸缩臂结构设计方案1.选用高强度钢材作为臂的主体结构，以保证其在工作过程中的强度和刚度，提高挖掘机的稳定性；3.伸缩臂的结构采用滑动设计，以便实现其伸缩功能，并通过液压缸控制其伸缩速度和力量；4.在伸缩臂的末端设置可更换的工具接口，以适应不同的作业需求；5.设计合理的液压管路系统，以确保伸缩臂的液压控制灵活、平稳；6.在臂的外部设置防护装置，防止挖掘过程中发生意外事故。

四、挖掘机伸缩臂结构的特点和优点1.结构简单紧凑，安装方便，不占用太多的空间；2.可实现无级调节伸缩长度，适应不同的工作环境和作业需求，提高工作效率；3.伸缩臂的液压控制灵活、平稳，能够精确控制伸缩速度和力量；4.伸缩臂的材料选用优质钢材，保证了其强度和刚度，提高了挖掘机的稳定性和可靠性；5.伸缩臂的防护装置可以有效防止挖掘过程中的振动和冲击，提高了挖掘机的安全性；6.伸缩臂的工具接口可更换，适应不同的作业需求，提高了挖掘机的灵活性。

五、结论本文通过对挖掘机伸缩臂结构的设计原则和设计方案的分析，总结出了挖掘机伸缩臂结构的特点和优点。

挖掘机伸缩臂结构的设计对于提高挖掘机的工作效率、稳定性和安全性具有重要意义。

在实际挖掘机的生产和应用中，应根据具体的作业需求和工作环境，合理设计挖掘机伸缩臂的结构。

图书分类号：密级：毕业设计(论文) 堆垛机伸缩货叉设计Stacker Telescopic Fork Design学生姓名学院名称机电工程学院专业名称机械设计制造及其自动化指导教师6月02日摘要自动化立体仓库目前广泛应用于汽车、电子、医药、烟草、建材、邮电等许多行业，是实现物流系统合理化的关键，对加快物流速度、提高劳动生产率、降低生产成本都有重要意义。

其中堆垛机又是自动化立体仓库中最重要的搬运、起重、堆垛设备, 对立体仓库的出入库效率有重要影响。

本文将注重研究双伸位堆垛机，它的使用不仅减少巷道占地，而且还减少了堆垛机台数。

在相同面积条件下，大幅度提高了地面利用率和存取工作效率，同时能够为用户节约可观的投资。

由于双伸位堆垛机的这个独特优势，它已得到迅速推广，并具有很大的市场空间。

但与国外技术相比，目前我国堆垛机产品在技术参数、产品覆盖范围、技术稳定性和产业规模等方面均有差距。

因此，本设计课题将从堆垛机的最主要的部分——货叉展开研究，希望能进一步的提高堆垛机的工作效率及使用寿命。

双伸位堆垛机采用了多级双伸位货叉，通过行程倍增实行大距离伸出，实现巷道内单边双排货架存取货物，但由于货叉悬臂加长，导致力矩相应增加，控制货叉的下挠量成为技术关键，同时也是技术难题。

堆垛机伸缩货叉采用一种能使原动机动作行程增倍的双向驱动直线运动机构。

为此，在方案设计中选择链条链轮组成的传动机构。

根据货叉存物取货的双向伸缩行程要求，仅采用双层货叉行程增倍机构是不够的，还必须实现第3层货叉的行程增倍直线差动。

但由于货叉悬臂加长，导致力矩相应增加，因此需要通过严格的理论计算和实际中的经验来控制货叉的下挠量。

在这次设计过程中，将使用Pro/E建模，并进行运动仿真，其中主要建模的零件包括链轮、链条、齿轮、齿条、下叉、中叉、上叉等。

难点在于各尺寸的确定及配合，和链传动的运动仿真。

关键词：货叉；Pro/E；挠性；仿真AbstractAutomated Warehouse now widely have been used in automotive, electronic, pharmaceutical, tobacco, building materials, telecommunications and other industries,it is to achieve rationalization of the key logistics system, to accelerate the pace of logistics, improve labor productivity, lower production costs have important significance. One stacker warehouse automation is the most important of handling, lifting and stacking equipment, for the three-dimensional warehouse to have an important impact on the efficiency of storage, the paper will focus on extending double-stacker, which not only reduce the use of roadway Land, but also reduce the number of stacking machine, under the conditions in the same area, a substantial increase access and utilization of the ground work efficiency, while users can save considerable investment. Because of this unique advantage of the extended-stacker, it has been the rapid promotion, and has great market space. However, compared with foreign technology, China's Stacker products in the technical parameters, product coverage, technology steadily and technology industries in scale of the gap. Therefore, this issue will design the most important part - Fork study, hoping to further improve the efficiency of Stacker and life.Two-side-stacker adopted the multi-level two-side-Fork, through the implementation of the gap doubled to achieve within the roadway unilateral double shelf access of goods, but because fork cantilever longer, resulting in a corresponding increase in torque , under the control Fork torsion is not only a key technology, but also technical difficulties.Stacker telescopic Fork can adopt a program of action motivated by two-way drive times the linear motion agencies, to that end, in program design in the choice of the sprocket chain drive mechanism. According Fork of the pickup of two-way telescopic trip request, only a double-decker Fork journey times by institutions is not enough, we must also achieve the three-tier Fork trip times by linear differential. However, due to Fork cantilever longer, resulting in a corresponding increase in torque, it needs a rigorous theoretical and practical experience to the next control Fork of torsion.In the design process, it is using Pro / E modeling and simulation exercise, which mainly include the sprocket parts modeling, the chain, gears, rack, under the higher, middle, lower fork and so on, the difficulty lies in Identify and cope with the size, and chain drive the simulation.Key words:Fork Pro / E Flexible Simulation目录1．绪论 (1)1.1自动化立体仓库在国民经济中的重要地位及堆垛机的意义 (1)1.1.1自动化立体仓库 (1)1.1.2自动化立体仓库的重要地位 (1)1.1.3有轨巷道堆垛机的意义 (2)1.2课题研究的目的及意义 (3)1.3堆垛机及货叉的技术要求，研究内容 (3)2．自动化立体仓库设计 (5)2.1自动化立体仓库总体规划时需要考虑的问题 (5)2.2自动化立体仓库总体规划 (6)2.2.1高层货架 (6)2.2.2巷道堆垛机 (6)2.2.3输送系统 (6)2.2.4托盘(货箱) (6)2.2.5自动控制系统 (7)2.2.6库存信息管理系统 (7)2．3巷道堆垛机设计 (7)2.3.1设计思路 (7)2.3.2 控制系统结构 (10)2.3.3 速度控制 (11)2.3.4 位置确定 (11)3．货叉方案设计 (13)3.1液压传动 (13)3.1.1双杆活塞缸 (13)3.2机械传动 (15)3.2.1链传动 (15)3.2.2齿轮齿条传动 (15)4．零件设计 (18)4.1电动机、减速器的选择 (18)4.1.1电动机的选择 (18)4.1.2减速器的选择 (19)4.2货叉的力学计算 (21)4.2.1货叉弯矩的计算 (21)4.2.2堆垛机货叉强度的计算 (22)4.2.3货叉变形计算 (23)4．3链轮链条传动计算 (26)4.3.1链传动的优缺点 (26)4.3.2链条链轮的确定 (27)4.4单个螺栓联接的受力分析和强度计算 (30)4.4.1货叉没展开时 (30)4.4.2货叉展开时（极限位置） (31)5 零件建模仿真 (35)5.1Pro/E零件建模仿真 (35)5.1.1螺栓的设计过程 (35)5.1.2螺母制作过程 (38)5.2链条链轮的设计过程 (39)5.3零件的装配 (40)5.4链传动及总装图 (42)6. NC代码 (44)6.1NC代码简介 (44)6.2．中叉上的链条槽 (44)6.3.中叉上的孔 (52)结论 (56)致谢 (57)参考文献 (58)附录........................................................ 错误!未定义书签。

伸缩臂叉车工作装置设计摘要：由于高速伸缩臂叉车的工作装置属于悬臂伸缩作业，要满足叉装举升物资的需求，工作装置材料的选取及受力情况应该在设计阶段进行有限元模型分析，达到优化工作装置外形尺寸和自重的效果。

基于此，本文主要对伸缩臂叉车工作装置设计进行分析探讨。

关键词：伸缩臂叉车；工作装置；设计1、前言伸缩臂叉装车既具有普通叉车搬运物料的功能，又有臂架式起重机的特征，可配备多种作业属具，更有野外作业的能力。

伸缩臂叉装车具有可伸缩的臂式工作装置，是自行式作业机械，它将叉车、装载机、高空作业平台、小型起重机乃至农用拖拉机的功能集于一身，是一种多功能搬运、举升设备，是现在建筑业、工业、农牧业理想的多功能装卸搬运机具。

2、伸缩臂叉装车产品的总体设计2.1货叉平动机构的设计伸缩臂叉装车可以完成物资装卸载、吊装、堆码垛、集装箱装掏箱、高空或跨障碍输送、吊装等作业。

该车的多种作业是通过伸缩臂的变幅来实现的，但是在伸缩臂变幅的过程中，其前端货叉的水平角度也随之改变。

若在变幅的过程中不能一直保持货叉的水平状态，就会发生货物的滑落事故，因此货叉调平机构是该车是否能够保证顺利完成作业，并保证货物及人生安全的重要机构。

货叉调平的形式主要有两种方式，既电子调平和机械式调平。

电子调平方法，是在伸缩臂销轴和货叉销轴处设置若干个角度位移传感器，并与控制器和液压系统组成一个闭环控制系统，当伸缩臂变幅时，传感器采集角位移信息并传送至控制器，控制器根据该信息指令液压系统对货叉架翻转液压缸的缸杆或无杆腔进行补油，控制货叉架进行相应的调整，调整信息由货叉架销轴处的传感器采集并反馈到传感器，控制器计算比较两个销轴处的角位移信息，自动调整对翻转液压缸的补油流速，从而在伸缩臂变幅过程中使货叉时钟保持水平或者预先调定的角度。

该方法的有点是调平精度高，但是由于货叉主要在野外作业，作业环境恶劣，其可靠性和寿命存在问题，且成本较高，目前应用不多。

机械调平是根据液压补偿原理达到自动调平的目的。
