1、电路板交互式布线的基本流程？答：（1）设置布线设计规则（2）重要网络预布线（3）自动布线（4）手工调整自动布线结果（5）电路板覆铜（6）DRC设计校验2、原理图设计的基本流程？答：（1）新建原理图设计文件（2）设置图纸区域工作参数（3）载入原理图库（4）放置元器件（5）原理图布线（6）补充完善（7）校验、调整和修改3、PCB电路板设计的基本流程？答：（1）准备原理图和网络表（2）设置坏境参数（3）规划电路板（4）载入网络表和元器件封装（5）元器件布局（6）电路板布线（7）地线覆铜（8）设计规则检查4、电路板布线的一般原则？答：（1）准备原理图和网络表（2）连线尽量不要从IC片的引脚间穿过（3）连线简捷，同一连线不要重复连接，以免影响布线美观5、元器件布局的基本原则？答：（1）在元器件的布局方面，应该把相互有关的元件尽量放得靠近一些。
（2）尽量在关键元器件，如ROM、RAM等芯片旁边安装去耦电容。
（3）接插件一般放置在电路板的边缘，以方便安装和后面的布线工作，如果实在没有办法，也可以将其放置在电路板中间，但应尽量避免这样的放置。
（4）在元器件手动布局中，应当尽量考虑以后布线的方便，对于布线较多的区域，应当留出足够的空间，以免布线受阻。
（5）数字电路和模拟电路应分区域进行布局，如果如果可能二者之间可适当留出2---3mm的空间，以免相互干扰。
（6）对于高压和低压电路，为了保证足够高的电绝缘可靠性，二者之间应当留出4mm 以上的空间。
（7）元器件布局时，应尽量保持整齐、美观。
6、PCB编辑器工作窗口环境参数设置的原则？答：（1）将【Snap Grid】和【Electric Grid】设置成相近值，在手工布线的时候光标捕捉会比较方便。
（2）电气捕捉栅格和光标捕捉栅格不能大于元器件封装的焊盘间距，否则很难捕捉到元器件的焊盘，会给连线带来麻烦。
（3）【Component Grid】的设置也不能太大，以免在手工布局和手动调整的时候，元器件不容易对齐。
Protel 试题集 --- 单选题单选题B1.Protel 99SE 是用于（ ）的设计软件C4.执行（）命令操作，元器件按水平中心线对齐 B. Distribute HorizontallyC. Center HorizontalD.HorizontalB5.执行( )命令操作，元器件按垂直均匀分布。
A.Vertically B.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行()命令操作，元器件按顶端对齐。
A.Align Right B.Align Top C.Align LeftD.Align BottomD7.执行()命令操作,元器件按低端对齐• A.Align Right B.Align Top C.Align Left D.Align BottomC8.执行()命令操作,元器件按左端对齐• A .Align RightB.Align TopC.Align Lef tD.Align Bottom 风嗯A9. 执行 ( ) 命令操作 , 元气件按右端对齐 .A. Align RightB.Align TopC.Align LeftD.Align BottomA 电气工程B 电子线路C 机械工程D 建筑工程C2． Protel 99 SE原理图文件的格式为（A*.Schlib B*.SchDocC*.SchD*.SdfC3． Protel 99 SE 原理图设计工具栏共有（）个A. 5B. 6C. 7D. 8A.CenterB10.原理图设计时,按下()可使元气件旋转90 °。
B11.原理图设计时,实现连接导线应选择（）命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行（）菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA 1 3 .在原理图设计图样上放置的元器件是（）。
一、填空题1、ProtelDXP主要由原理图设计模块、印制电路板设计模块PCB2、ProtelDXP格。
34、连线工具栏（Wiring）主要用于放置原理图器件与连线等符号，就是原理图绘制过程中最重要得工具栏。
执行菜该工具栏。
5645度小十字、微45度四种。
7、Protel DXP自带元件库中得元件数量庞大，但分类很明确。
8每按一次，转。
9相配合。
1011行。
1213、原理图元件库编辑器工作区得中心有一个十字坐标轴，将工作区划分为4元件。
1415性得一端与元件外形相连。
16也可以1718、在设计层次原理图时，如果不清楚每个模块到底有哪些19键进行编辑。
2021、错误得报告类型共有422、我们可以通过Navigator23、网络表文件就是一张电路原理图中全部元件与电气连接24件清单。
选择题1、电子线路设计自动化软件得英文缩写为（ C ）。
A、 CAMB、 CADC、 EDAD、CAE2、工具栏得打开与关闭可利用菜单进行设置，方法为执行菜单命令（ C）。
A、［View］/［Status Bar］B、［View］/［Command Status］C、［View］/［Toolbars］D、［View］/［Workspace Panels］3、Protel DXP中项目文件得文件名后缀为（D ）。
A、IntLibB、SchDocC、PcbDocD、PrjPCB4、Protel DXP 中1mil等于多少厘米？（ D ）。
A、 0、001cmB、 2、54cmC、 1cmD、 0、00254cm5、在画电路原理图时，编辑元件属性中，哪一项为元件序号（ C ）。
A、 LibRefB、 FootprintC、 DesignatorD、Comment6、电路原理图得文件名后缀为（ B ）。
A、SchLibB、SchDocC、PcbDocD、PcbLib7、Protel DXP中，元件集成库得文件名后缀为（ A ）。
《电子线路辅助设计Protel2004（第2版）》试题2一、单选题：（每小题2分，共30分）1. Protel2004共可进行（）个板层设计。
A．16 B.32 C.64 D.722. 原理图设计时，按下（）可使选择的元件水平翻转。
A．回车键 B.空格键 C. X键 D. Y键3. 在原理图设计图样上放置的元件是（）。
A．原理图符号 B. 元件封装符号 C. 文字符号 D. 任意4. 执行（）命令操作，元件按水平中心线对齐。
A．Center B. Distribute Horizontally C. Center Horizontal D.Horizontal5. 在（）对话框内可设置原理图中元件的标识方法及标识范围。
A．Inspector B. Annotate C. Engineering Change Order D. Align objects6. Protel 2004检查原理图正误是通过（）来实现的。
A．生成网络表 B.原理图输出 C.编译项目 D.元件报表7. 原理图元件库编辑器，通常在第（）象限进行元件的编辑工作。
A．1 B.2 C. 3 D. 48. Protel 2004为设计者（）仿真元件库。
A．没有提供 B. 提供 C. 不清楚 D. 只提供电源9. PCB设计实用工具栏（Utilities）直接下拉命令有（）组。
A．3 B. 4 C. 5 D. 610. Protel 2004提供了多达74板层的设计，其中（）层为铜膜信号层。
A．2 B. 16 C. 32 D. 811. Protel 2004为我们提供了多达74板层的设计，其中（）层为机械板层。
A．2 B. 16 C. 32 D. 812. 在放置元件封装过程中，按（）键使元件封装从顶层移到底层。
A．X B. Y C. L D. 空格键13. 执行（）命令放置屏蔽导线，被选中的网络即可被接地线包住。
A. Place\FillB. Place\Polygon PlaneC. Place\SlicePolygon PlaneD. Tools\Outline Selected Obj ects14.执行（）命令，可以实现元件封装顶部对齐排列。

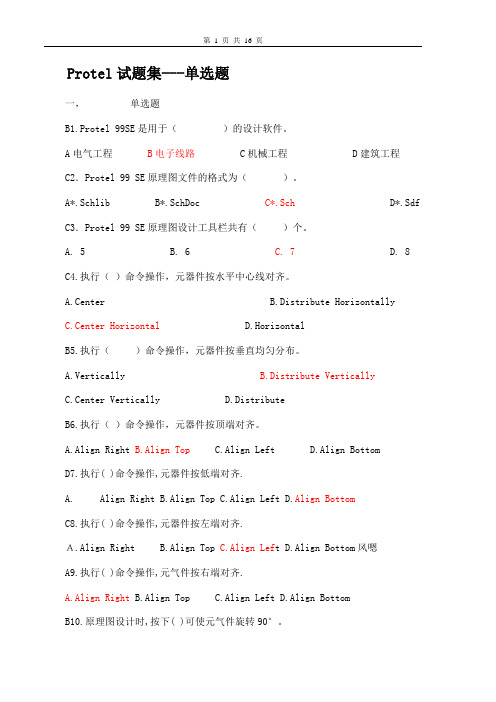

Protel试题集---单选题一，单选题B1.Protel 99SE是用于（）的设计软件。
A电气工程B电子线路 C机械工程 D建筑工程C2．Protel 99 SE原理图文件的格式为（）。
A*.Schlib B*.SchDoc C*.Sch D*.Sdf C3．Protel 99 SE原理图设计工具栏共有（）个。
A. 5B. 6C. 7D. 8 C4.执行（）命令操作，元器件按水平中心线对齐。
A.CenterB.Distribute HorizontallyC.Center HorizontalD.HorizontalB5.执行（）命令操作，元器件按垂直均匀分布。
A.VerticallyB.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行（）命令操作，元器件按顶端对齐。
A.Align RightB.Align TopC.Align LeftD.Align BottomD7.执行( )命令操作,元器件按低端对齐.A. Align RightB.Align TopC.Align LeftD.Align BottomC8.执行( )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Lef t D.Align Bottom风嗯A9.执行( )命令操作,元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomB10.原理图设计时,按下( )可使元气件旋转90°。
A.回车键B.空格键C.X键D.Y键B11.原理图设计时,实现连接导线应选择( )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA13.在原理图设计图样上放置的元器件是（）。
protel职业资格考试模拟试卷2(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。
3. 填空题 4. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。
1．在原理图设计图样上放置的元器件是（）。
A．原理图符号B．元器件封装符号C．文字符号D．任意正确答案：A2．进行原理图设计，必须启动（）编辑器。
A．PCBB．SchematicC．Schematic LibraryD．PCB Library正确答案：B3．使用计算机键盘上的（）键可实现原理图图样的缩小。
A．Page UpB．PageDwnC．HomeD．End正确答案：B4．往原理图图样上放置元器件前必须先（）。
A．打开浏览器B．装载元器件库C．打开PCB编辑器D．创建设计数据库文件正确答案：B5．Protel99 SE提供的是（）仿真器。
A．模拟信号B．混合信号C．数字信号D．直流信号正确答案：B6．Protel99 SE为设计者（）仿真元器件库。
A．没有提供B．提供C．不清楚D．只提供电源正确答案：B7．初始状态的设置有三种途径：“.IC”设置，“.NS”设置和定义元器件属性。
在电路仿真中，如有这三种共存时，在分析中优先考虑的是（）。
A．“.IC”设置B．“.NS”设置C．定义元器件属性D．不清楚正确答案：C8．仿真初始状态的设置如“.IC”和“.NS”共存时，在分析中优先考虑的是（）。
A．“.IC设置B．“.NS”设置C．定义元器件属性D．不清楚正确答案：A9．网络表中有关网络的定义是（）A．以“[”开始，以“]”结束B．以“〈”开始，以“〉”结束C．以“（”开始，以“）”结束D．以“{”开始，以“}”结束正确答案：C10．网络表中有关元器件的定义是（）。
A．以“[”开始，以“]”结束B．以“〈”开始，以“〉”结束C．以“（”开始，以“）”结束D．以“{”开始，以“}”结束正确答案：A11．执行（)命令，即可弹出PCB系统参数设置对话框。
《电子线路辅助设计Protel2004（第2版）》试题1一、单选题：（每小题2分，共30分）1. Protel2004是用于（）的设计软件。
A．电气工程 B.电子线路 C.机械工程 D.建筑工程2. Protel 2004原理图设计工具栏共有（）个。
A．5 B. 6 C.7 D.83. 要打开原理图编辑器，应该执行（）选单命令。
A．PCB Project B. PCB C. Schematic D. Schematic Library4. 原理图编辑器在主窗口下边有( )个工作面板标签（）。
A．5 B. 6 C.7 D.85. 执行（）命令操作，元件按顶端对齐。
A．Align Right B. Align Top C. Align Left D. Align Bottom6. 原理图电气连接检查规则可以通过（）对话框来设置。
A．Document Options B. Preferences C. Options for Project D. Place Part7. 启动原理图元件库编辑器后初始界面有一个（）。
A．正方形 B.十字 C. 矩形 D. 圆形8. Protel 2004提供的是（）仿真器。
A．模拟信号 B.混合信号 C. 数字信号 D. 直流信号9. PCB编辑器焊盘之间的导线连接用（）命令操作。
A．Place\ Line B. Place\ Pad C. Place\Interactive Routing D. Place\Via10. 创建PCB文件向导命令“PCB Board Wizard”位于（）工作面板。
A．Projects B. Files C. PCB D. Libraries11.印制电路板的（）层主要用于绘制元件外形轮廓以及标识元件标号等。
该类层共有两层。
A．Keep Out Layer B. Silkscreen Layers C. Mechanical Layers D. Multi Layer12. 在放置元件封装过程中，按（）键使元件封装在垂直方向翻转。
科目编号：5131全国信息化计算机应用技术水平教育培训试卷A（考试时间：120分钟 考试总分：100分 专业认证类别：电子设计工程师）注意事项1、 请首先按要求在计算机上创建您的答题文件夹；2、 请仔细阅读各种题目的回答要求，在规定的位置保存您的答案；题 号一二总分总分人12 1 2345678 分 数【答题文件夹要求】在本地计算机建立并设置考生答题文件夹， 文件夹命名为您的考号后10位+姓名，例如： 某考生考号为4331000001，姓名为张三，新建考生答题文件夹名为“4331000001张三”。
1、单项选择题（每题2分，共10分） 【操作要求】请将题库中选择题答案卷.doc 文件考至考生文件夹中，在以下每小题列出的四个备选项中，只有一个是符合题目要求的，错选、多选或未选均无分。
请将正确答案作答到该文件正确的位置处。
（1）新建一个原理图文件的菜单操作如图所示,应选择的操作步骤是：_____ （A ） File->new Design... （B ） File->new...（C ） File->Open... （D ） File->Open Full Project （2）执行File/New 菜单，画原理图时，选择 _____ 图标 。
（A ）PCB DOCUMENTS （B ）PCB LIBRARY DOCUMENTS（C ）SCHEMATIC DOCUMENTS （D ）SCHEMATIC LIBRARY DOCUMENTS（3）在原理图设计窗口中，打开当前窗口中没有的工具栏的菜单操作是：_____（A ）Edit->Undo （B ）Place-> Sheet Symbol （C ）View->Toolbars （D ） Design －>Loads Nets （4）Wiring tools 工具栏和Drawing tool 工具栏都有画直线的工具，它们的区别是_____。
Protel试题-ProtelDXP2022SP2试题练习题练习一1、D某P2004SP2的设计文件分、和三个层次。
2、工作空间包含多个工程，工程分为、、等。
3、请分别写出下列命令的作用：①SaveAll：②SaveNone：③SaveSelectde：④Cancel：4、请写出元器件的放置方法（最少四种方法，方法中的命令请用中文）5、元器件在浮动状态时，按键，元器件可以旋转，按键元器件左右翻转，按键元器件上下翻转。
6、请写出元器件的属性修改方法（最少四种方法，方法中的命令请用中文）练习二1、网络标号一定要将网络标号的定位点放在或2、电源端口的和有同样的效用，都可以标记3、请写出给网络加标注的三个方面的意义。
4、网络表包含和两部分内容，每一对方括号描述的属性，包括、等；每一对圆括号描述5、请分别写出下列快捷键的作用：①P-W②P-J③P-T练习三1、什么是印制电路板？2、印制电路板板有哪几种？它们写出它们的概念？3、一块完整的印制电路板主要包括、、、、五部分。
4、印制电路板的绝缘基板是由与组成。
5、文字印刷部分一般用制成。
练习四1、PCB尺寸不能，也不能；如果过大，、、、；如过小，、2、请写一下特殊元器件的布局要求。
练习五1、印制电路板上的层是为了而设计。
2、什么叫禁止布线层和机械层？3、将原理图内容同步到PCB上，同步的内容包括哪四大项？4、层的使用原则是5、线路板层包括：电信号层（SignalLayer）、（）、（）、（）、（）及（）等。
练习六1、画禁止布线区要将工作层切换到（），执行菜单————，在元器件周围画禁止布线区。
注意禁止布线区必须是一个，这是线路板的2、“PCB规则和约束”对话框采用的是管理模式，左边是，右边是3、请写出手工布线应注意的三个问题。
练习七翻译1、file：14、Line：2、chematic：15、Tool：3、project：16、Help：4、ave：17、Edit5、DeignWorkpace：18、Polygon：6、View：19、Rectangle：7、Librarie：20、Te某tString：8、Intalled：21、PrintedCircuitBoard：9、Place：22、TopLayer：10、ManualJunction：23、BottomLayer：11、NetLabel：24、Imperial：12、Deign：25、Metric：13、NetlitForProject：26、Cutom：练习九1、网格设置中Viible是，这个值一般，就是设置在图纸上的；Snap 是，为了观察2、制作元器件时，为了画图形实体的外形，的值可以按照需要改动，但是在放引脚之前，的值一定要改回3、请写出引脚的四点主要属性。
第2章练习题解答
1. 电路原理图的设计流程包含哪几个主要步骤？
答：参看图2-2
图2-2 电路原理图绘制流程
2. 说明创建原理图设计文件的方法步骤。
答：1）执行菜单命令“File\New\PCB Project”，创建设计项目文件；2）执行菜单命令File\New\Schematic，创建原理图文件，进入原理图编辑状态窗口；3）执行菜单命令File\Save，在弹出的对话框中，选择合适的路径并输入具有个性的文件名，即可进入原理图设计文件界面。
3. 说明图样参数设置的步骤。
答：执行菜单命令“Design\Document Options…”，系统将弹出“Document Options”对话框，在其中选择“Sheet Options”选项卡，可以对图幅尺寸、图样摆放方向、标题栏等参数进行设置。
4．原理图编辑工作区窗口显示状态调整有几种操作方法？具体操作时有什么区别？
答：1）使用选单命令View放大或缩小图样显示。
2）使用键盘实现图样的放大与缩小：(2) 按
(3) 按
到工作区中心位置显示。
(4) 按
当系统处于其他绘图命令下时，设计者无法用鼠标执行选单命令View调整显示状态，此时可采用键盘功能键来调整显示状态。
5. 说明原理图设计工具栏有哪几个？如何打开/关闭工具栏？
答：原理图设计工具栏主要有：Schematic Standard (原理图标准工具栏)，Wiring (连线工具栏)，Mixed sim (混合信号仿真工具栏)，Navigation (导航工具栏)，Utilities (实用工具栏)，Formatting (格式工具栏)。
这些工具栏，可通过执行选单命令View\Toolbars的下拉选单进行打开和关闭
6. 为什么放置元件前应先装载原理图元件库？如何装载原理图元件库？
答：Protel 2004软件功能规定，原理图设计放置的元件要从元件库中提取，而软件的元件库众多，为节约计算机的内存容量，只需装载用得着的元件库，这样可以提高计算机运行速度。
执行Design\Add／Remove Library命令，即可弹出“Availabel Libraries”对话框，
单击装载原理图元件库。
7. 在原理图编辑平面上放置元件的方法有几种？
答：1）执行选单命令Place\Part放置元件；2）单击连线工具栏上的按钮放置元件；
3）从元件库管理面板中选取一个元件放置；4）使用“常用元件工具命令”放置。
8.如何对放置的元件进行属性编辑？
答：1）在放置元件时，单击键盘上的Component Properties(元件属性)”对话框，可在此对话框中编辑元件的属性；2）元件已经放置在图样上，双击该元件也可以弹出“Component Properties(元件属性)”对话框；3）元件已经放置在图样上，要更改元件的属性，可以执行命令 Edit\Change来实现。
9.如何对元件位置进行移动和旋转调整？
答：首先要选中元件，才能对元件位置进行移动，具体移动方法有：1）执行选单
Edit\Move中各个移动命令，可对元件进行多种移动；2）按键盘上的
件以90°旋转，这样就可以实现图形元件的旋转。
10. Protel 2004原理图编辑中对元件进行排列设置了哪些操作方法？
答：1）执行Edit\Select\Inside Area命令，选中需要排列的元件；2）执行Edit\Align 各项下拉命令，可以实现左边对齐、右边对齐、按水平中心线对齐、水平平铺、元件顶端对齐、元件底端对齐、垂直中心线对齐、垂直均布、综合排列或对齐等。
11.执行哪个命令可以调出“Align objects”对元件进行综合排列或对齐设置对话框？要使多个元件顶部对齐且平均分布，应如何设置选项？
答：执行Edit\Align\Align命令,将弹出“Align objects”对话框，可以用来进行综合排列或对齐设置。
在(Vertical Alignment)选项栏中勾选“Top”，(Horizontal Alignment)选项栏中勾选“Distribute equally”，然后单击对话框下面的按钮。
12.说明放置导线、节点的操作方法。
答：1）执行选单命令Place\Wire放置导线； 2）单击“Wiring”工具栏中的按钮放置导线；3）执行选单命令Place\Manual Junction，放置节点。
13. 说明放置连线时，如何选择连线拐角的走线方式？
答：Protel 2004为设计者提供了四种导线模式：90°走线、45°走线、任意角度走线
和自动布线。
在画导线过程中，
键可以在任意模式与自动模式间切换。
14.对象整体编辑在原理图设计中有什么意义？如何对原理图中的对象进行整体编辑？
答：Protel 2004对象整体编辑功能更加强大，不仅支持单个对象属性编辑，而且可以对当前文档或所有打开的原理图文档中的多个对象同时实施属性编辑，大大加快原理图的设计过程。
打开进行整体编辑的原理图，并将光标指向某一对象，单击鼠标右键，将弹出一个快捷选单，从选单中选择执行Find Similar Objects命令，即可打开“Find Similar Objects”对话框。
在对话框中可设置查找相似对象的条件，一旦确定，所有符合条件的对象将以放大的选中模式显现在原理图编辑窗口内。
然后可以对所查到的多个对象执行全局编辑。
15. “Wiring”工具栏与实用工具栏都有画直线命令，二者在性质上有何区别？
答：“Wiring”工具栏中的“Place wire”命令用于电路原理图元件引脚之间的连接，具有电气特性；而实用工具栏中的“Place Line”命令用于画图直线，不具有电气特性。
二者不可相互代用。
16.如何在编辑平面上绘制图形？
答：执行View\Tool Bars\ Utilities ，实用工具栏就会出现在工作窗口，用鼠标左键点
击按钮，就会弹出绘图工具命令，使用绘图工具命令可以在原理图编辑平面上绘制图形。
