佳格科技N系列红外真多点触摸屏技术参数介绍_常规系列_解读

i s c l a im e r : T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n sMainRange of productMagelis GTO Product or component typeAdvanced touchscreen panel Display colour65536 colours Display size12.1 inch SupplyExternal source Battery type Lithium battery for internal RAM, autonomy: 100 days, charging time = 5 d, battery life = 10 yr ComplementaryTerminal typeTouchscreen display Display typeBacklit colour TFT LCD Display resolution800 x 600 pixels SVGA Touch sensitive zone1024 x 1024Touch panelResistive film, 1000000 cycles Backlight lifespan50000 hours (white) at 25 °C Brightness16 levels - control by touch panel 16 levels - control by software Character font Taiwanese (traditional Chinese)KoreanChinese (simplified Chinese)ASCII (European characters)Japanese (ANK, Kanji)[Us] rated supply voltage 24 V DCSupply voltage limits 19.2...28.8 VInrush current <= 30 APower consumption in W <= 17 W<= 12 W (when power is not supplied to external devices)<= 7 W (when backlight is OFF)<= 8 W (when backlight is dimmed)Local signalling Status LED (orange) flashing software starting upStatus LED (green) steady offlineSDHC card <= 32 GBDownloadable protocols Modbus Plus Schneider Electric ModiconFIPWAY Schneider Electric ModiconModbus TCP Schneider Electric ModiconModbus Schneider Electric ModiconThird party protocols Mitsubishi MelsecThird party protocols Omron SysmacThird party protocols Rockwell Automation Allen-BradleyThird party protocols Siemens SimaticUni-TE Schneider Electric ModiconIntegrated connection type COM1 serial link SUB-D 9, interface: RS232C, transmission rate: 2400...115200 bpsCOM2 serial link RJ45, interface: RS485, transmission rate: 2400...115200 bpsCOM2 serial link RJ45, interface: RS485, transmission rate: 187.5 kbps compatible with SiemensMPIUSB 2.0 port USB type AUSB 2.0 port mini B USBEthernet RJ45, interface: 10BASE-T/100BASE-TXEthernet RJ45, interface: IEEE 802.3Product mounting Flush mountingFixing mode By 4 screw clampsFront material PPTEnclosure material PPTType of cooling Natural convectionWidth315 mmHeight241 mmDepth56 mmProduct weight 2.5 kgEnvironmentStandards IEC 61000-6-2UL 508EN 61131-2Product certifications C-TickCEcULusKCCAmbient air temperature for operation0...55 °CAmbient air temperature for storage-20...60 °CRelative humidity10...90 % without condensationOperating altitude< 2000 mIP degree of protection IP20 rear panel conforming to IEC 60529IP65 front panel conforming to IEC 60529NEMA degree of protection NEMA 4X front panel (indoor use)Shock resistance147 m/s² 3 chocks in each direction X, Y and Z conforming to EN/IEC 61131-2Vibration resistance 3.5 mm (f = 5...9 Hz) conforming to EN/IEC 61131-2 X, Y, Z directions for 10 cycles (approx. 100min)1 gn (f = 9...150 Hz) conforming to EN/IEC 61131-2 X, Y, Z directions for 10 cycles (approx. 100 min) Resistance to electrostatic discharge 6 kV contact discharge conforming to IEC 61000-4-2 level 3Product environmental Product end of life instructionsAvailableEnd of life manualContractual warranty Warranty period 18 monthsExternal Dimensions1Front2Right Side3Top1Left Side 2Front3Right Side 4Top5Bottom1Left Side 2Rear3Right Side 4Top5BottomPanel Cut DimensionsInstallation Fastener DimensionsMounting AngleWhen installing the panel in a slanted position with an incline more than 30°, the ambient temperature must not exceed 40 °C (104 °F). You may need to use forced air cooling (fan,A/C) to ensure the ambient operating temperature is 40°C or less (104 °F or less).Clearance。

技术参数
多点红外智能触摸屏
触摸压力零压力
透光率大于92%（如无玻璃透光率为100%）
触摸物理分辨率1000 x 1000
报告分辨率32767 x 32767
最小识别点大小4mm×4mm
最小触点移动检
1mm
测
表面耐久性7H
抗恶劣环境冗余度极高，20%传感器损坏下，仍可保持多点触控
触摸点识别最大48点
工作电压3.3 - 5.0V
平均电流<100mA
休眠时电流<10mA
响应速度<10ms
接口 USB
扫描速率100帧/秒（实验值200fps)
受干扰情况无静电干扰，漂移现象
寿命单个传感器连续工作: 50000小时
由于采用分时工作，200个传感器，分时工作。

整机连续寿命：
50000小时 x 200。

在节能模式下，还可以提高10倍工作寿命。

触摸次数：没有机械机构，等同电容屏2亿次。

物体形状识别支持
触摸方式手指，笔
通常适用液晶尺
32 - 200寸
寸。

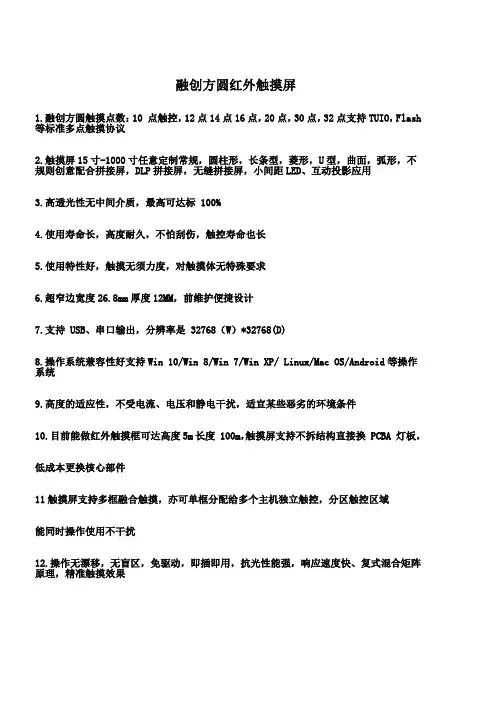

融创方圆红外触摸屏
1.融创方圆触摸点数：10 点触控，12点14点16点，20点，30点，32点支持TUIO，Flash 等标准多点触摸协议
2.触摸屏15寸-1000寸任意定制常规，圆柱形，长条型，菱形，U型，曲面，弧形，不规则创意配合拼接屏，DLP拼接屏，无缝拼接屏，小间距LED、互动投影应用
3.高透光性无中间介质，最高可达标 100%
4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长
5.使用特性好，触摸无须力度，对触摸体无特殊要求
6.超窄边宽度26.8mm厚度12MM，前维护便捷设计
7.支持 USB、串口输出，分辨率是 32768（W）*32768(D)
8.操作系统兼容性好支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统
9.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件
10.目前能做红外触摸框可达高度5m长度 100m，触摸屏支持不拆结构直接换 PCBA 灯板，低成本更换核心部件
11触摸屏支持多框融合触摸，亦可单框分配给多个主机独立触控，分区触控区域
能同时操作使用不干扰
12.操作无漂移，无盲区，免驱动，即插即用，抗光性能强，响应速度快、复式混合矩阵原理，精准触摸效果
一、触摸屏技术参数：
三、环境性能：
四、机械参数：
五、触摸框产品外观尺寸。

目录一、希沃 (1)70寸技术参数 (1)图片示例 (2)二、TCL (3)70寸技术参数 (3)图片示例 (4)65寸技术参数 (5)三、上海广电光显 (6)技术参数 (6)四、长虹 (7)65寸技术参数 (7)五、鸿合科技 (8)70寸技术参数 (8)六、创维光电 (8)70寸技术参数 (9)图片示例 (10)84寸技术参数 (11)65寸技术参数 (12)七、上海仙视 (12)70寸技术参数 (12)图片示例 (14)84寸技术参数 (15)八、夏普 (16)70寸技术参数 (16)80寸技术参数 (17)图片示例 (19)九、创显光电 (19)70寸技术参数 (20)84寸技术参数 (21)图片示例 (22)十、深圳中银科技 (23)70寸技术参数 (23)一、希沃70寸技术参数图片示例70寸图片165寸图片2二、TCL70寸技术参数图片示例70寸图片365寸图片465寸技术参数三、上海广电光显技术参数四、长虹65寸技术参数五、鸿合科技70寸技术参数产品规格：70英寸型号：HD-I7002E背光类型：LED显示比例：16:9可视角度：178°物理解析度：1920*1080Pixel图像制式/声音制式：PAL/DK,I3D功能：——工作电压：AC 90-265V,50/60Hz触摸表面材质：钢化玻璃感应方式：红外感应触摸技术特性：HID免驱触摸点数：多点触控，多点书写书写方式：手指或书写笔触摸分辨率：32767*32767通讯接口： USB存储温度/湿度：-20℃~60℃,10%~90% 工作温度/湿度：5℃~50℃,10%~90% 安装方式：壁挂或移动整机尺寸：1648.9*975.6*112.9mm重量：70KG六、创维光电70寸技术参数图片示例70寸图片565寸图片6七、上海仙视70寸技术参数图片示例八、夏普 70寸技术参数 电力消耗（W ） 230W 待机消耗功率（W ） 0.50电源要求 交流110-240V ，50Hz 屏幕显示语言 英文/中文（简体）/俄语 扬声器 （150mm×34mm ）×2音频输出功率 10W×2（AV 输入，负载4欧姆，失真度为10%时） 电视调谐系统 自动预设99个频道视频彩色制式 PAL/SEAM/NTSC3.58/PAL60图像清晰度* RD 模拟信号：水平>=350，垂直>=400以上 SDTV ：水平>=450，垂直>=450以上 背光源 LED 重量kg 57.5KG 外型尺寸（cm ）宽×深×高 1.625 ×106 ×993mm液晶显示屏 X-GEN 面板分辨力1920（水平）×1080（垂直）下面-数字（天线输入）UHF/VHF 75q DIN 型插座下面-模拟（天线输UHF/VHF 75q DIN 型插座入）后面ー音频输入 HDMI2/电脑共用（直径3.5mm 插孔）RS-232C 9针D-sub 凸型插头电脑 15针小型D-sub,音频输入（与HDMI2共用）（直径3.5mm 插孔）后面—输入5 视频输入，音频输入后面—输入4色差输入（480I,576I,480P,576P,720P/50Hz,720P/60Hz, 1080I/50Hz,10080I/60Hz ），音频输入 后面-HDMI3HDMI(HDMI 输入)（480I,576I,480P,576P,720P/50Hz, 720P/60Hz,1080I50Hz,1080I/60Hz,1080P/50Hz, 1080P/60Hz,1080P/24Hz ）侧面-HDMI2HDMI(HDMI 输入)（480I,576I,480P,576P,720P/50Hz720P/60Hz,1080I/50Hz,1080I/60Hz,1080P/50Hz,1080P/60Hz1080P/24Hz)音频输入（与电脑输入公用）（直径3.5mm 插孔））侧面-HDMI 1（ARC ）HDMI(HDMI 输入)（480I,576I,480P,576P,720P/50Hz,720P/60Hz,1080I/50Hz,1080I/60Hz,1080P/50Hz,1080P/60Hz,1080P/24Hz ） 侧面-USB2（HDD ） USB2.0 前面 USB12.0侧面ー音频输出/耳机 直径3.5 插孔（音频输出）接收频道 VHF/UHF C1・C12・C13-C57 CATV SECAM/NTSC3.58/PAL60立体声/双语 丽音（NICAM ）B/G ，I ，D/K A2 立体声：B/G 接收频率 模拟ATV 44.25-863.25MHz 数字DTV 55.25-863.25MHz电视制式 PAL ：B/G,D/K ，I SECAM ：B/G,D/K,K/K1 NTSC ：M电源 由USB 提供操作系统 Win XP,Win CE,Vista,Win7,Linux,Mac,Android,Win8检测区域 153.9×86.6cmPC 连接器 USB （兼容1.1）书写方式 手指或非透明触控笔触摸定位精度 ± 2mm响应速度（单点连续） 4ms （典型值）触摸点数 6点检测方法 红外线阻隔检测方法80寸技术参数 基本规格电力消耗（W ） 260 待机消耗功率（W ） 0.50 能效指数（EEILCD ） 1.4分辨力1920（水平）×1080（垂直）外型尺寸（cm ）宽×深×高 187.6×11.6×113.3液晶显示屏X超晶面板端子DVI-D 端口 1音频输出端子（HP） 1光纤数字音频输出 1Y,Pb,Pr输入端子 1USB端口 2RS-232C端口 1PC输入 1LAN(网络) 无HDMI端口 3复合视频输入端子 2声音声音输出(w) 10W+10W智能光控(opc) 有立体环绕SRS TruSurround HD图片示例九、创显光电图片示例十、深圳中银科技70寸技术参数。

55寸3x3红外触摸框技术参数一、融创方圆多点触摸屏产品概述：1.高度的稳定性，不会因时间、环境的变化产生飘移2.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件（防爆，防尘）3.高透光性无中间介质，最高可达标100%4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长5.使用特性好，触摸无须力度，对触摸体无特殊要求6.在win7 以上支持10 点触控，完美兼容安卓系统及Linux、Mac os 系统7.支持USB、串口输出8.分辨率是32768（W）*32768(D)9.操作系统兼容性好Win2000/XP/Win7/LINUX/ Android/Mac os10.触摸直径 >= 6mm11.采用融创方圆55寸3x3拼接定制触摸框（对角线165″）12.适用于3x3横向拼接屏上1路电脑信号实现互动触摸13.触摸框检测报告认证。

14.质保18个月二、触摸屏技术参数：触摸框结构图附图纸外观结构*铝型材宽度≦26.8mm*铝型材厚度≦12mm*表面处理氧化黑色*拐角与装配方式为方便拆装，触摸框四角连接固定方式需采用铸造铝一体化成型直插式固定方式。

不接受内六角和其它固定方式。

方便后期维护触摸框需采用前维护方式结构。

融创方圆订做多点触控屏可以配合液晶拼接屏，DLP拼接屏，无缝拼接屏，小间距LED、互动投影圆形长条型，菱形，U型曲面，弧形，不规则创意10点16点20点30点32点超大红外真多点触摸屏可以定制长度8米9米10米15米18米20米30米40米50米60米等超大尺寸红外触摸屏定制支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统。

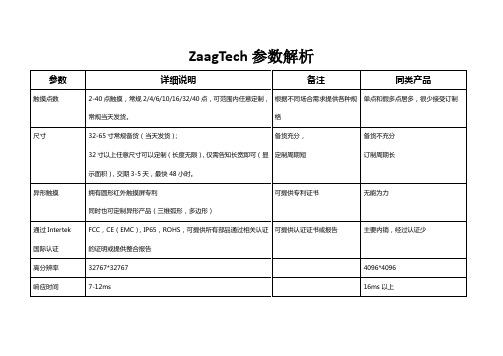

ZaagTech参数解析
工程项目特别说明
1、主机显卡显示器多种组合
并且，我们对客户的显卡没有要求，可以支持：
1.一机多显卡外接多显示器
2.一机一显卡外接多显示器
3.一机一显卡经视频分路器外接多显示器
4.一机一显卡部分外接显示器，部分经视频分路器外接多显示器
5.一机多显卡部分外接显示器，部分经视频分路器外接多显示器
对显卡的品牌没有要求。

2、支持分区域限制点数
3、支持上报点的真实大小，一般公司的触摸屏点的大小是一个固定的值，不利于应用程序员工作。

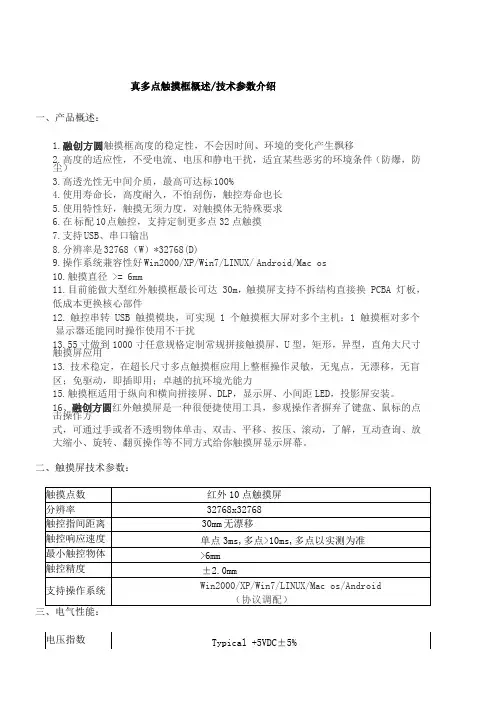

真多点触摸框概述/技术参数介绍
一、产品概述：
1.融创方圆触摸框高度的稳定性，不会因时间、环境的变化产生飘移
2.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件（防爆，防
尘）
3.高透光性无中间介质，最高可达标100%
4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长
5.使用特性好，触摸无须力度，对触摸体无特殊要求
6.在标配10 点触控，支持定制更多点32点触摸
7.支持USB、串口输出
8.分辨率是32768（W）*32768(D)
9.操作系统兼容性好Win2000/XP/Win7/LINUX/ Android/Mac os
10.触摸直径 >= 6mm
11.目前能做大型红外触摸框最长可达 30m，触摸屏支持不拆结构直接换 PCBA 灯板，
低成本更换核心部件
12.触控串转 USB 触摸模块，可实现 1 个触摸框大屏对多个主机；1 触摸框对多个
显示器还能同时操作使用不干扰
13.55寸做到1000寸任意规格定制常规拼接触摸屏，U型，矩形，异型，直角大尺寸
触摸屏应用
13.技术稳定，在超长尺寸多点触摸框应用上整框操作灵敏，无鬼点，无漂移，无盲
区；免驱动，即插即用；卓越的抗环境光能力
15.触摸框适用于纵向和横向拼接屏、DLP，显示屏、小间距LED，投影屏安装。

16、融创方圆红外触摸屏是一种很便捷使用工具，参观操作者摒弃了键盘、鼠标的点
击操作方
式，可通过手或者不透明物体单击、双击、平移、按压、滚动，了解，互动查询、放大缩小、旋转、翻页操作等不同方式给你触摸屏显示屏幕。

二、触摸屏技术参数：
四、环境性能：
五、机械参数：。

In/On-Cell/OGS屏幕全面解析深圳鸿佳科技专注于中小尺寸TFT液晶显示屏、LCD液晶显示模块、触摸屏的研发、设计、生产和销售。

产品涵盖了TN、HTN、STN、FSTN、TFT、OLED、触摸屏等系列；其中TFT液晶屏主要有：1.77寸、2.0寸、2.0寸横屏、2.2寸、2.4寸、2.8寸、3.2寸、3.5寸、3.97寸、4.3寸、5寸、5.6寸、7寸、9.7寸、10.1寸等；黑白液晶屏主要有：字符、图形、中文字库等标准或非标准模块。

产品广泛应用于仪器仪表、医疗设备、电力设备、通讯设备、家用电器、工业控制、消费电子、POS 机、手持设备等多个领域。

关于屏幕概念的炒作，从之前的IPS、AMOLED、SLCD的面板之争，到现在清一色标榜自己是OGS全贴合屏幕，如何如何轻薄、透光、图像“浮现”在屏幕上，苹果则貌似更为“高端”，传出了In-cell/On-cell的概念。

煮机做这期关于OGS/In-Cell/On-Cell屏幕的科普，力求通俗易懂，望以最简单的方式让大家了解真相。

要彻底了解In-Cell/On-Cell/OGS等等屏幕，就得先知道屏幕的基本结构组成。

从上到下，屏幕的基本结构分为三层，保护玻璃（最上面橙黄色标注了Cover glass的部分），触控层（图中一点点淡蓝色虚线，标注了X、Y的部分)，显示面板。

保护玻璃没什么好说的，康宁大猩猩玻璃就是。

触控层的话，就是由ITO触控薄膜和ITO玻璃基板组成。

显示面板可细分的程度高，这里只大致排列下：从上到下，分别是上玻璃基板（粉红色标注了Color filiter的区域，即彩色滤光基板），液晶层（蓝条），下玻璃基板（粉红色标注了Array的区域，即薄膜电晶体基板）。

最后，还需要指出的是，保护玻璃/触控层与显示面板之间，一般贴合技术会形成一层空气（即图中标注了Bonding的金黄色区域），如果采用全贴合技术去除这层空气，屏幕反光会大大减少，点亮屏幕时就显得更为通透，熄屏时更加黑沉，没有灰白的观感。

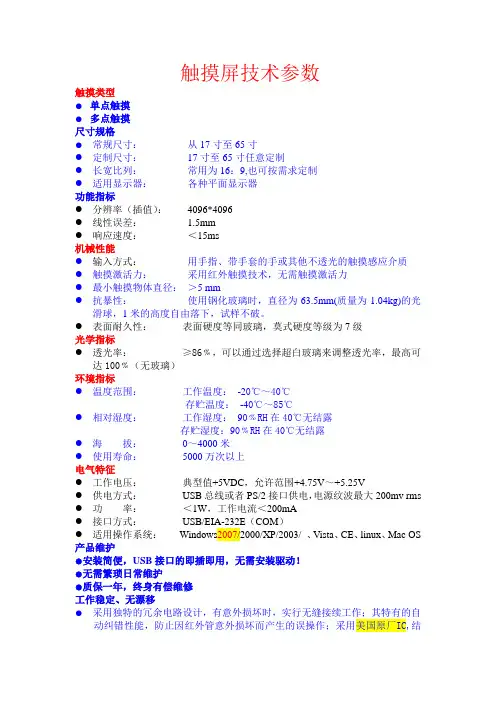

触摸屏技术参数触摸类型●单点触摸●多点触摸尺寸规格●常规尺寸：从17寸至65寸●定制尺寸：17寸至65寸任意定制●长宽比列：常用为16：9,也可按需求定制●适用显示器：各种平面显示器功能指标●分辨率（插值）：4096*4096●线性误差： 1.5mm●响应速度：＜15ms机械性能●输入方式：用手指、带手套的手或其他不透光的触摸感应介质●触摸激活力：采用红外触摸技术，无需触摸激活力●最小触摸物体直径：＞5 mm●抗暴性：使用钢化玻璃时，直径为63.5mm(质量为1.04kg)的光滑球，1米的高度自由落下，试样不破。

●表面耐久性：表面硬度等同玻璃，莫式硬度等级为7级光学指标●透光率：≥86﹪，可以通过选择超白玻璃来调整透光率，最高可达100﹪（无玻璃）环境指标●温度范围：工作温度：-20℃～40℃存贮温度：-40℃～85℃●相对湿度：工作湿度：90﹪RH在40℃无结露存贮湿度：90﹪RH在40℃无结露●海拔：0～4000米●使用寿命：5000万次以上电气特征●工作电压：典型值+5VDC，允许范围+4.75V～+5.25V●供电方式：USB总线或者PS/2接口供电，电源纹波最大200mv rms ●功率：＜1W，工作电流＜200mA●接口方式：USB/EIA-232E（COM）●适用操作系统：Windows2007/2000/XP/2003/ 、Vista、CE、linux、Mac OS 产品维护●安装简便，USB接口的即插即用，无需安装驱动！●无需繁琐日常维护●质保一年，终身有偿维修工作稳定、无漂移●采用独特的冗余电路设计，有意外损坏时，实行无缝接续工作；其特有的自动纠错性能，防止因红外管意外损坏而产生的误操作；采用美国原厂IC,结合高精密度计算方法，确保触摸不会因时间和环境的变化产生漂移，USB接口驱动内置，触摸屏安装后无需校准和维护，在适度的冷、热、振动或适度撞击的条件下均能保持可靠、稳定的性能。

中大尺寸多点触摸未来五年保持20%复合增长【导读】：中大尺寸红外触摸屏技术的世界领先供应商佳格科技最近在一份报告中对该市场未来的发展前景表现了其信心,估计未来五年内中大尺寸多点触摸屏市场会保持20%以上的复合增长率,虽然触摸屏的传统应用市场依然会占主导.中大尺寸红外触摸屏技术的世界领先供应商佳格科技最近在一份报告中对该市场未来的发展前景表现了其信心，“估计未来五年内中大尺寸多点触摸屏市场会保持20%以上的复合增长率，虽然触摸屏的传统应用市场依然会占主导，但我们估计新型的触控电脑设备也会成为推动触摸屏需求增长的一股力量，”佳格科技的总经理齐洋先生评论说。

随着全球各行各业对于信息化水平的不断提高，触摸屏技术已广泛应用于金融、电信、公共传媒、娱乐、新闻展示、会议系统、交通监控、宾馆、医院和教育等领域，成为固定式设备人机交互科技的主流方向之一。

但这些领域要求采用10.4英尺以上的中大尺寸触摸屏，这就对触摸屏技术提出了更高的挑战。

触摸屏市场存在众多触摸技术之间的竞争，没有一种技术可以满足各种场合的所有应用要求。

在多点触摸时代，一种触摸技术能否支持多点触摸以及支持多点触摸的程度，将成为能否抓住市场机遇的决定性因素。

“在现有技术中，投射电容技术、红外线技术和光学影像技术可以给多点触摸技术应用上最佳的支持。

由于成本因素，投射电容技术将在小尺寸触摸屏市场上占据优势地位，光学影像技术将在超大尺寸触摸屏市场上占据优势地位，而红外线技术将在大尺寸触摸屏市场上，以及在单点触摸时代尚未显现明显优势的中尺寸触摸屏市场上占据优势地位,”齐洋先生补充说，“举例来说，2009年约20%的20-50英寸触摸屏采用红外屏，约50%左右的50英寸以上触摸屏采用光学屏。

此外，触摸技术能否支持多点触摸以及支持程度，将成为决定触摸屏企业是否可以赢得市场竞争的关键因素。

而无论从尺寸的延展性、操作稳定性、透光率、还是性价比而言，红外多点触屏技术无疑是最佳的选择。

融创方圆定制做真多点触摸屏概述/真多点红外触摸框技术参数介绍一、产品概述：1.高度的稳定性，不会因时间、环境的变化产生飘移2.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件（防爆，防尘）3.高透光性无中间介质，最高可达标 100%4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长5.使用特性好，触摸无须力度，对触摸体无特殊要求6.在标配 10 点触控，支持定制更多点32点触摸7.支持 USB、串口输出8.分辨率是 32768（W）*32768(D)9.操作系统兼容性好 Win2000/XP/Win7/LINUX/ Android/Mac os10.触摸直径 >= 6mm11.目前能做大型红外触摸框最长可达30m，触摸屏支持不拆结构直接换PCBA 灯板，低成本更换核心部件12.触控串转USB 触摸模块，可实现1 个触摸框大屏对多个主机；1 触摸框对多个显示器还能同时操作使用不干扰13.55寸做到1000寸任意规格定制常规拼接触摸屏，U型，矩形，异型，直角大尺寸触摸屏应用14.技术稳定，在超长尺寸多点触摸框应用上整框操作灵敏，无鬼点，无漂移，无盲区；免驱动，即插即用；卓越的抗环境光能力15.触摸框适用于纵向和横向拼接屏、DLP，显示屏、小间距LED，投影屏安装。

16、红外触摸屏是一种很便捷使用工具，参观操作者摒弃了键盘、鼠标的点击操作方式，如手或者不透明物体单击、双击、平移、按压、滚动，了解，互动查询、放大缩小、旋转、翻页操作等不同方式给你触摸屏显示屏幕。

17.*铝型材宽度≦26.8mm18.*铝型材厚度≦12mm19.*表面处理氧化黑色20.*拐角与装配方式为方便拆装，触摸框四角连接固定方式需采用铸造铝一体化成型直插式固定方式。

不接受内六角和其它固定方式。

方便后期维护触摸框需采用前维护方式结构。

21.质保24个月22.*触摸框设备厂家需提供2018年度最新GB4943.1-2011《信息技术设备安全第1部分：通用要求》检测报告。

多媒体触控一体机技术参数关键信息项：1、屏幕尺寸与分辨率屏幕尺寸：＿___________________________分辨率：＿___________________________2、触控技术与精度触控技术类型：＿___________________________触控精度：＿___________________________3、显示性能亮度：＿___________________________对比度：＿___________________________色彩显示：＿___________________________4、处理器与内存处理器型号：＿___________________________内存容量：＿___________________________5、存储容量内置存储容量：＿___________________________可扩展存储类型与容量：＿___________________________ 6、操作系统操作系统版本：＿___________________________7、网络连接有线网络接口类型：＿___________________________无线网络支持类型：＿___________________________8、音频性能扬声器功率：＿___________________________音频输出接口类型：＿___________________________9、视频输入输出接口输入接口类型及数量：＿___________________________输出接口类型及数量：＿___________________________ 10、机身材质与外观尺寸机身材质：＿___________________________外观尺寸（长×宽×厚）：＿___________________________ 11 屏幕尺寸与分辨率111 多媒体触控一体机应提供多种屏幕尺寸选择，以满足不同使用场景的需求。

佳格科技N系列红外真多点触摸屏_常规系列序言佳格电子科技有限公司成立于2010年6月份，核心团队成员由美国硅谷归国的工程师和哈佛商学院MBA组成，公司现拥有15项专利,40名工程师,三个办事处和5 条生产线。

公司成立至今已经获得多个政府奖项，产品主要出口，远销80多个国家,主要客户包括:浙大网新,三星丄G,微软，中国联通,麦当劳，奔驰，雪佛兰等。

佳格科技现已是公认的产品创新，质量保证，技术领先的世界品牌。

在科技迅速发展的电子信息化时代，我们秉承真正的触控技术，让人与数字的交流无处不在”的经营理念，坚持培育优秀人才、创造高端技术、完善企业管理”的经营方式，为实现世界一流的触控技术、优秀成功的企业品牌的最终目标而努力拼搏！1目录序言（1目录（2基本参数（3N系列红外真多点触摸屏技术参数（3N系列红外真多点触摸屏产品优势（4性价比高（4容错率高（4红外真多点触摸屏（4抗光性强（5反应速度快（5支持win7/TUI0协议（5交货周期短（6N系列红外真多点触摸屏实物图片（7 N系列红外真多点触摸屏实物图（7 N系列红外真多点触摸屏细节图（7 N系列红外真多点触摸屏案例参考（8*以下情况不享受保修条款：人为因素造成损伤，如摔裂、压裂、油垢、渗水、自行恶意的拆卸屏幕、以及未经授权的任何第三方的维修、保养和改造。

ecihMulti-TouchZaaqTsolhJ MultkTouchZaaqTscIhJ Multi-TouchZaaqTcchJ MultkTuuchZaaqTecIh丿Multi-TouchMulti*Touch1、性价比高独有全球领先先进技术，旨在升级整个产业，将多点触摸带入商业/生活等更多领域。

是目前市面上性价比最高的红外真多点触摸屏。

2、容错率高红外对管容错率高，在极端环境下（如部分对管损坏,框内有各种杂物也能正常使ZaaqTcchJ MultkTuuch用,延长正常使用期限。

3、红外真多点触摸屏真多点触摸屏，真2点/4点，没有鬼点，支持多人同时书写，互不干扰。

佳格科技zinFrame X Slim 驱动程序安装说明
zinFrame X Slim系列产品是佳格科技（ZaagTech）推出的新一代多点触控产品。

其在产品外观、性能上都较前代有着显著的提升，同时，其驱动的安装过程也有较大改进。

现将其在Windows操作系统下的一般安装过程详叙如下：
一、获取驱动程序
驱动程序可从佳格科技公司网站上获取，也可以向销售人员或售后支持人员索取。

佳格科技官方网站：/Support.html
下载好的驱动程序样式如下：
二、驱动程序的安装过程
1. 双击运行安装程序，会弹出欢迎界面及语言选择选项。

请用鼠标点击“简体中文”
2. 选好语言后将弹出“安装协议”及“安装路径”，点击“浏览”可以更改安装路径，一般建议不要做更改。

点击“同意”安装协议进入下一步，点击“不同意”将退出安装；
3. 点击“同意”安装协议后，系统将弹出“请插入触摸屏”等待界面，这时请将触摸屏硬件的USB插入该台电脑的相应插口，并等待安装程序继续；
4. 插入硬件USB后，安装程序开始为您安装驱动软件，此时一般需要占用数分钟时间，请耐心等待；
5. 安装完成后，设置程序将自动启动，供您进行下一步的设置调整工作。

如果触摸屏硬件插在本台电脑上，该触摸屏将会自动启动。

作者将在以后的文章中进一步讲述；
三、在安装过程中遇到的问题
在安装过程中可能出现一次或多次如下图所示的提示，请务必点击“安装”，“仍然继续“，”同意“等表示允许的选项。

如果遇到杀毒软件等提示安装程序正在修改系统参数等，也务必点击”同意“等表示允许的选项；。
